1 EVALUACIÓN DE RECURSOS HÍDRICOS DISPONIBLES
Planeamiento e Identificación de Alternativas de Proyectos de PCH EVALUACIÓN DE RECURSOS HÍDRICOS DISPONIBLES Ing. Daniel Loyaga FEBRERO 2014

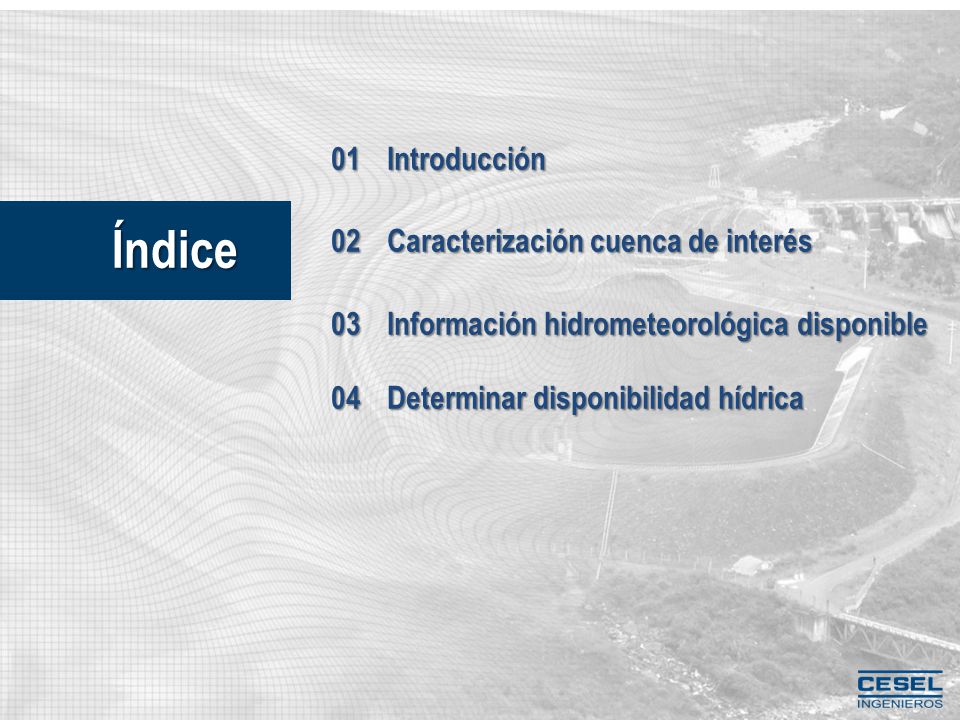

2 Índice 01 Introducción 02 Caracterización cuenca de interés
03 Información hidrometeorológica disponible 04 Determinar disponibilidad hídrica Índice

3 01 Introducción

4 REQUERIMIENTOS HÍDRICOS

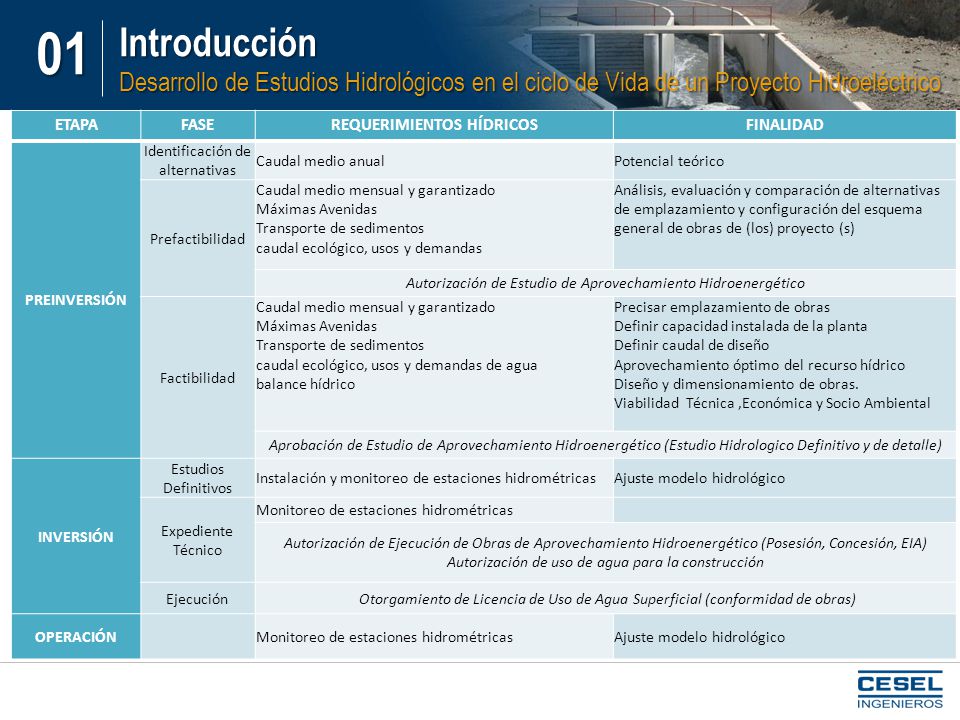

Introducción Desarrollo de Estudios Hidrológicos en el ciclo de Vida de un Proyecto Hidroeléctrico 01 ETAPA FASE REQUERIMIENTOS HÍDRICOS FINALIDAD PREINVERSIÓN Identificación de alternativas Caudal medio anual Potencial teórico Prefactibilidad Caudal medio mensual y garantizado Máximas Avenidas Transporte de sedimentos caudal ecológico, usos y demandas Análisis, evaluación y comparación de alternativas de emplazamiento y configuración del esquema general de obras de (los) proyecto (s) Autorización de Estudio de Aprovechamiento Hidroenergético Factibilidad Caudal medio mensual y garantizado Máximas Avenidas Transporte de sedimentos caudal ecológico, usos y demandas de agua balance hídrico Precisar emplazamiento de obras Definir capacidad instalada de la planta Definir caudal de diseño Aprovechamiento óptimo del recurso hídrico Diseño y dimensionamiento de obras. Viabilidad Técnica ,Económica y Socio Ambiental Aprobación de Estudio de Aprovechamiento Hidroenergético (Estudio Hidrologico Definitivo y de detalle) INVERSIÓN Estudios Definitivos Instalación y monitoreo de estaciones hidrométricas Ajuste modelo hidrológico Expediente Técnico Monitoreo de estaciones hidrométricas Autorización de Ejecución de Obras de Aprovechamiento Hidroenergético (Posesión, Concesión, EIA) Autorización de uso de agua para la construcción Ejecución  Otorgamiento de Licencia de Uso de Agua Superficial (conformidad de obras) OPERACIÓN

5 Introducción Aprovechamiento de recursos hídricos con fines hidroenergéticos 01 Aprovechamiento de Recursos Hídricos con fines Hidroenergéticos AÑO 2011 2012 2013 2014 AUTORIZACION DE EJECUCION DE ESTUDIO 15 32 2 APROBACION DE ESTUDIO 6 11 13 AUTORIZACION DE EJECUCION DE OBRAS 4 5 1 LICENCIA DE AGUA Fuente: Resoluciones emitidas por el ANA Ley Nº “Ley de Recursos Hídricos”

6 159 Cuencas hidrográficas

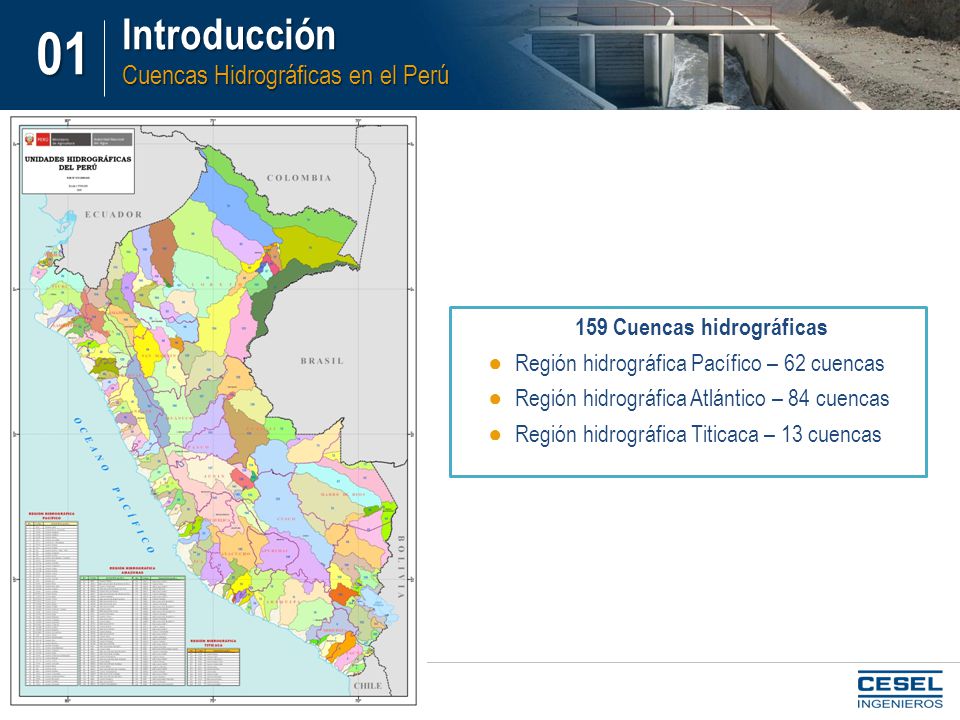

Introducción Cuencas Hidrográficas en el Perú 01 159 Cuencas hidrográficas Región hidrográfica Pacífico – 62 cuencas Región hidrográfica Atlántico – 84 cuencas Región hidrográfica Titicaca – 13 cuencas

7 Unidades Hidrográficas -

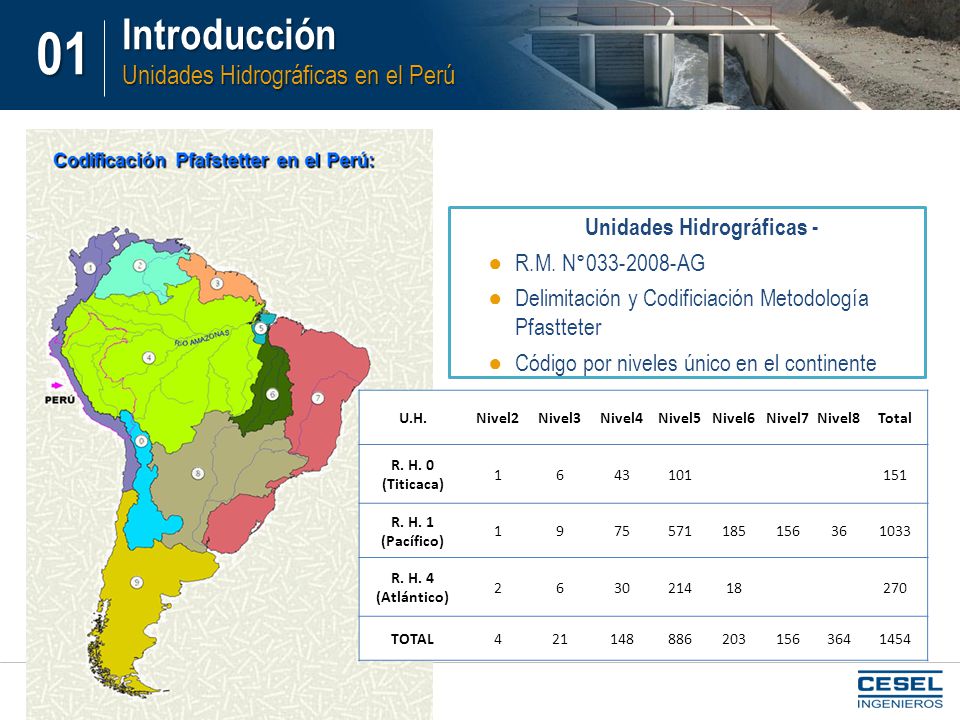

Introducción Unidades Hidrográficas en el Perú 01 Unidades Hidrográficas - R.M. N° AG Delimitación y Codificiación Metodología Pfastteter Código por niveles único en el continente U.H. Nivel2 Nivel3 Nivel4 Nivel5 Nivel6 Nivel7 Nivel8 Total R. H. 0 (Titicaca) 1 6 43 101 151 R. H. 1 (Pacífico) 9 75 571 185 156 36 1033 R. H. 4 (Atlántico) 2 30 214 18 270 TOTAL 4 21 148 886 203 364 1454

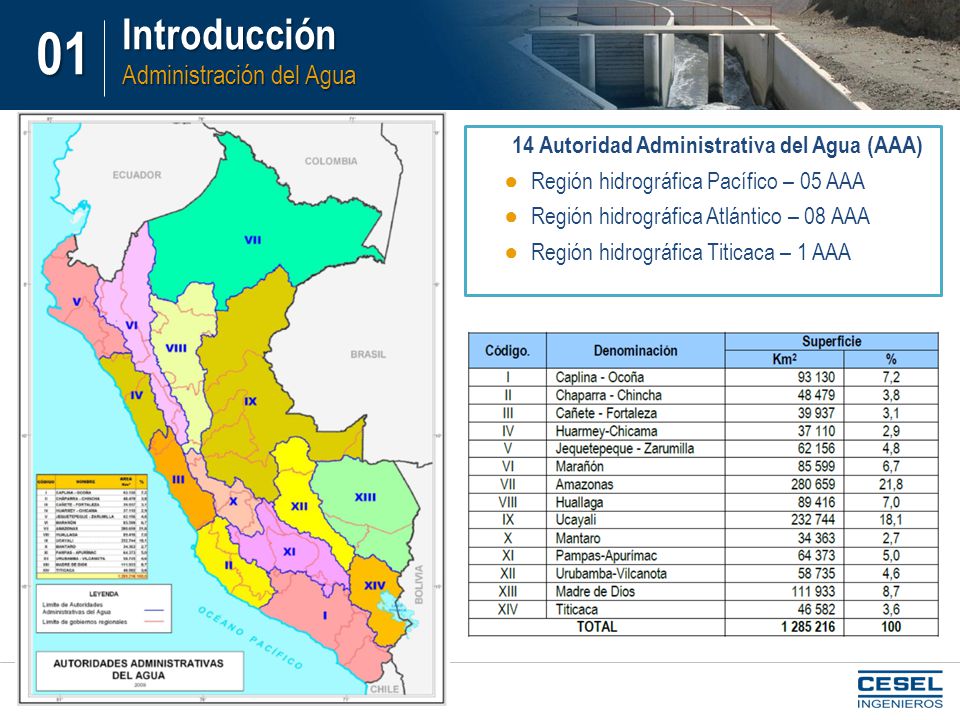

8 14 Autoridad Administrativa del Agua (AAA)
Introducción Administración del Agua 01 14 Autoridad Administrativa del Agua (AAA) Región hidrográfica Pacífico – 05 AAA Región hidrográfica Atlántico – 08 AAA Región hidrográfica Titicaca – 1 AAA

9 Autoridad Local del Agua (ALA)
Introducción Administración del Agua 01 Autoridad Local del Agua (ALA) Cada AAA administra un conjunto de Autoridades locales de agua y Unidades Hidrográficas AAA I– 08 ALA

10 Estaciones Hidrológicas (H) Estaciones Meteorológicas (M)
Introducción Estaciones Hidrometeorológica 01 M amarillo M anaranjado H azul H anaranjado Estaciones Hidrológicas (H) Hidrométricas / Liminigráficas Estaciones Meteorológicas (M) Estaciones Pluviométricas Estaciones Climatológicas

11 Atlas del Potencial Hidroeléctrico del Perú
Introducción Estudios base 01 Estudios base para seleccionar tramos de ríos a ser estudiados . Atlas del Potencial Hidroeléctrico del Perú POTENCIAL TECNICAMENTE APROVECHABLE MW Proyectos hidroeléctricos identificados: 1681 (para el rango de 1 a 100 MW)

12 02 Caracterización cuenca de interés

13 LOCALIZACIÓN DE CUENCA
Caracterización cuenca de interés Delimitación de cuencas 02 Punto de interés Bocatoma, estación hidrológica, casa de máquina, etc LOCALIZACIÓN DE CUENCA Geográfica Política Administrativa de Agua (ALA) Región Hidrográfica Unidas Hidrográfica Región Hidrológica (Atlas potencial)

14 02 Caracterización cuenca de interés
Parámetros fisiográficos principales 02 Parámetros Área (km²) Longitud de cauce principal (km) Cota máxima (msnm) Cota mínima (msnm) Altitud media (msnm) Pendiente media del cauce (%)

15 03 Información hidrometeorológica

16 Estaciones Hidrológicas (H) Estaciones Meteorológicas (M)
Información hidrometeorológica disponible Estaciones Hidrometeorológica 03 Estaciones Hidrológicas (H) Hidrométricas / Liminigráficas Estaciones Meteorológicas (M) Estaciones Pluviométricas Estaciones Climatológicas M amarillo (F) M anaranjado (NF) H azul (F) H anaranjado (NF)

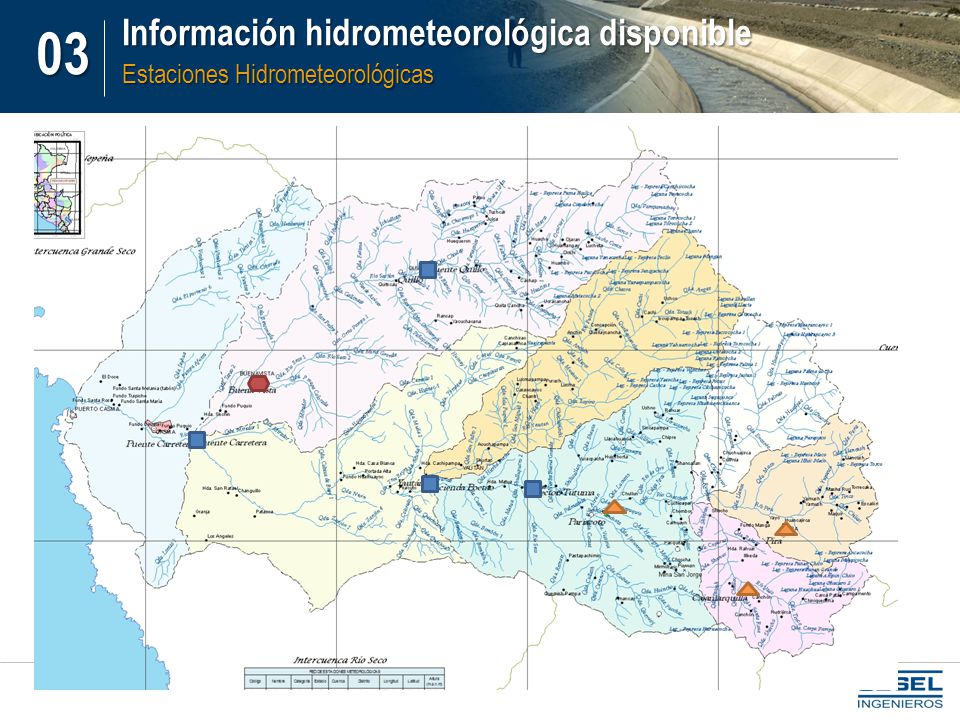

17 03 Información hidrometeorológica disponible
Estaciones Hidrometeorológicas 03

18 04 Determinar disponibilidad hídrica

19 04 Determinar disponibilidad hídrica F(A, Pa, Qa)

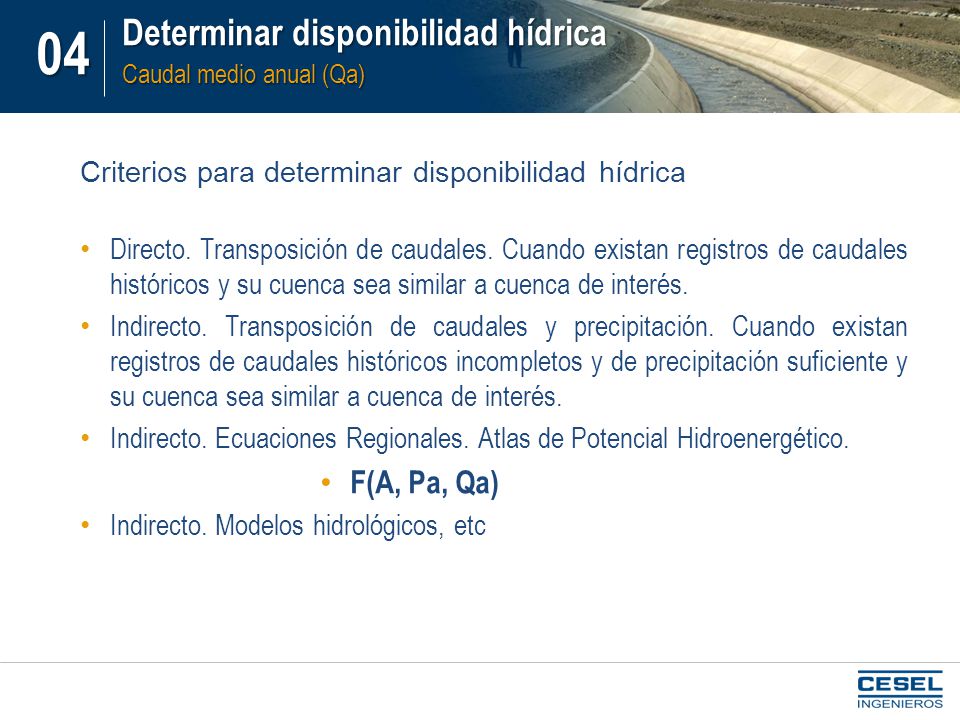

Caudal medio anual (Qa) 04 Criterios para determinar disponibilidad hídrica Directo. Transposición de caudales. Cuando existan registros de caudales históricos y su cuenca sea similar a cuenca de interés. Indirecto. Transposición de caudales y precipitación. Cuando existan registros de caudales históricos incompletos y de precipitación suficiente y su cuenca sea similar a cuenca de interés. Indirecto. Ecuaciones Regionales. Atlas de Potencial Hidroenergético. F(A, Pa, Qa) Indirecto. Modelos hidrológicos, etc

20 Determinar disponibilidad hídrica
Caudal medio anual (Qa) 04

21 Determinar disponibilidad hídrica

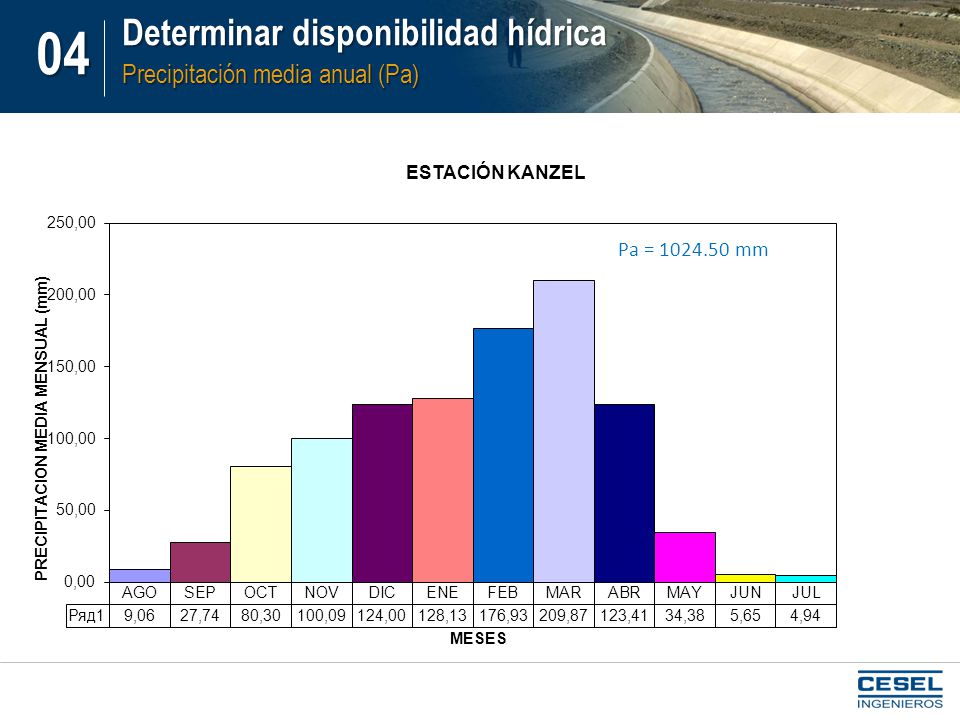

Precipitación media anual (Pa) 04

22 04 Determinar disponibilidad hídrica

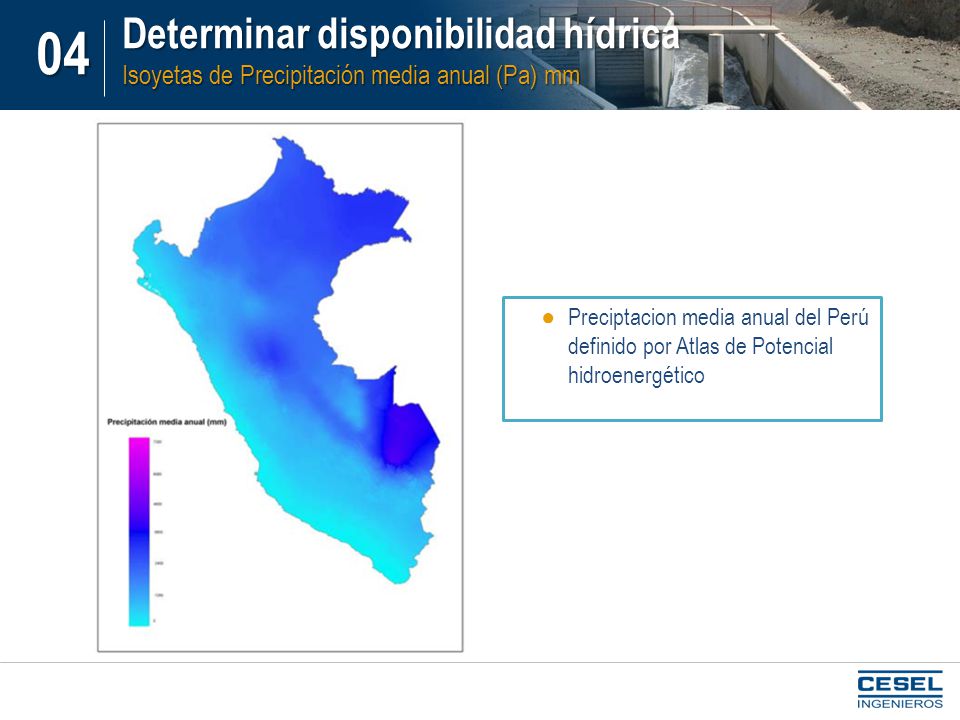

Isoyetas de Precipitación media anual (Pa) mm 04 Preciptacion media anual del Perú definido por Atlas de Potencial hidroenergético

23 04 Determinar disponibilidad hídrica

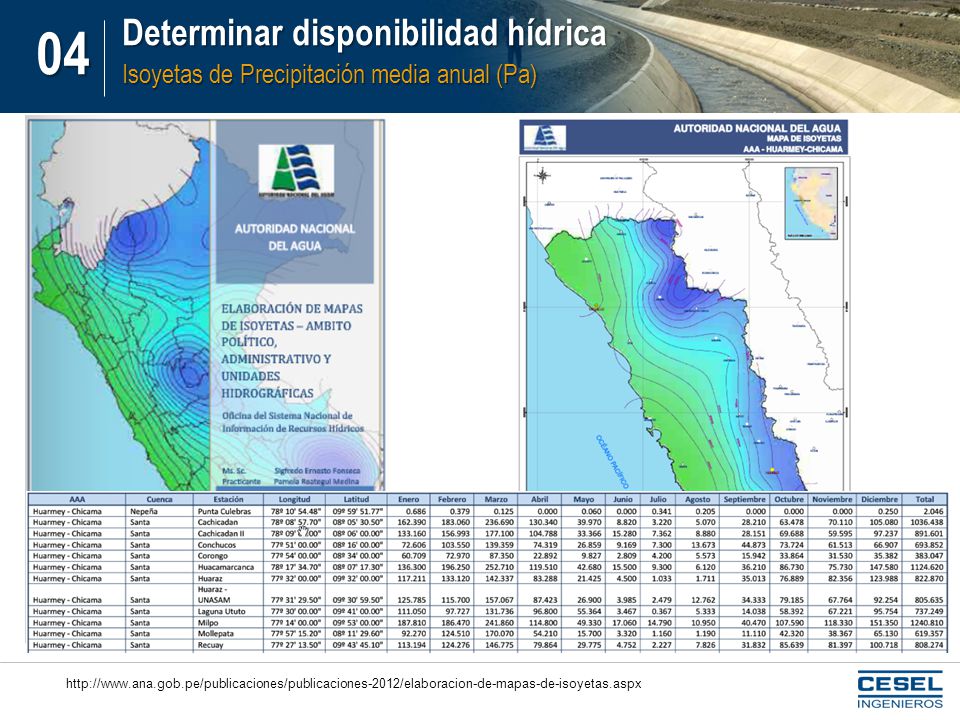

Isoyetas de Precipitación media anual (Pa) 04

24 04 Determinar disponibilidad hídrica
Isoyetas de Precipitación media anual (Pa) 04

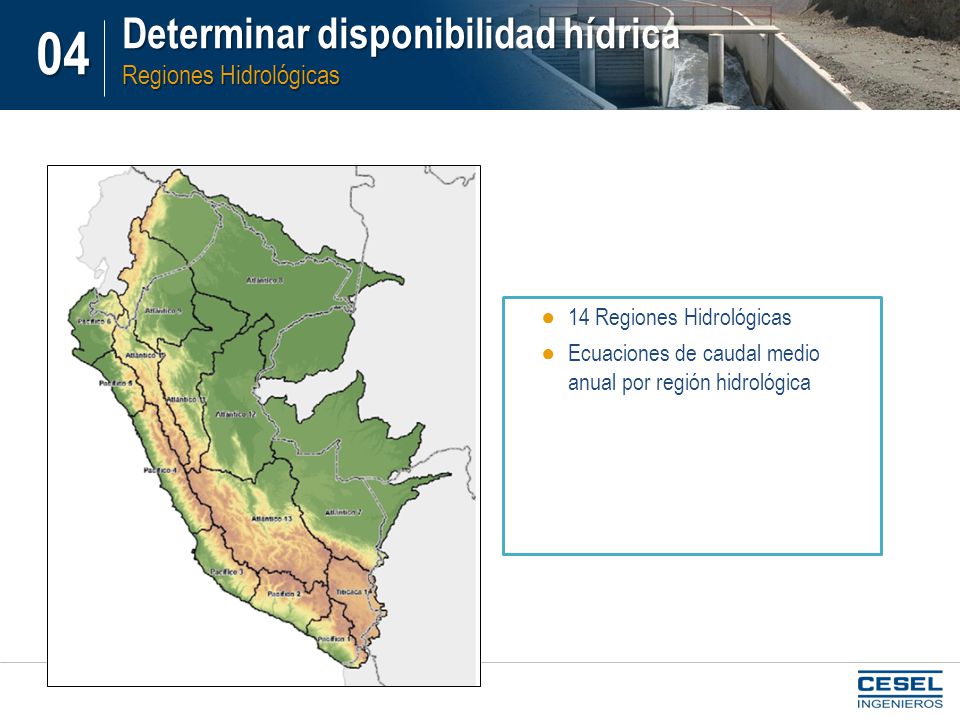

25 04 Determinar disponibilidad hídrica Regiones Hidrológicas
Ecuaciones de caudal medio anual por región hidrológica

26 04 Determinar disponibilidad hídrica
Ecuaciones regionales de Caudal medio anual (Qa) 04

27 04 Determinar disponibilidad hídrica

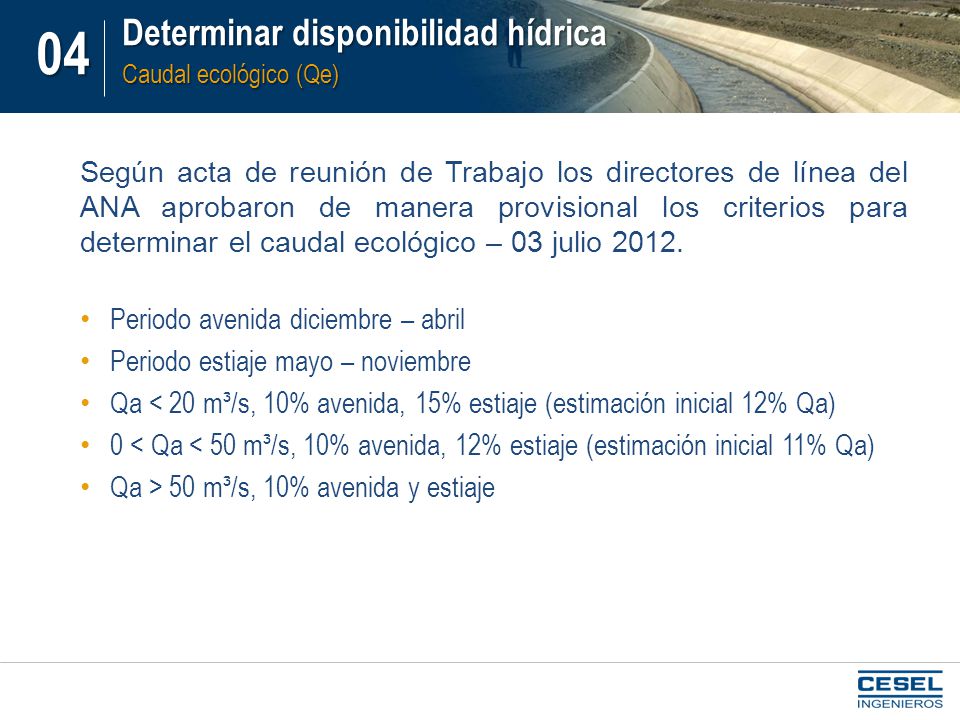

Caudal ecológico (Qe) 04 Según acta de reunión de Trabajo los directores de línea del ANA aprobaron de manera provisional los criterios para determinar el caudal ecológico – 03 julio 2012. Periodo avenida diciembre – abril Periodo estiaje mayo – noviembre Qa < 20 m³/s, 10% avenida, 15% estiaje (estimación inicial 12% Qa) 0 < Qa < 50 m³/s, 10% avenida, 12% estiaje (estimación inicial 11% Qa) Qa > 50 m³/s, 10% avenida y estiaje

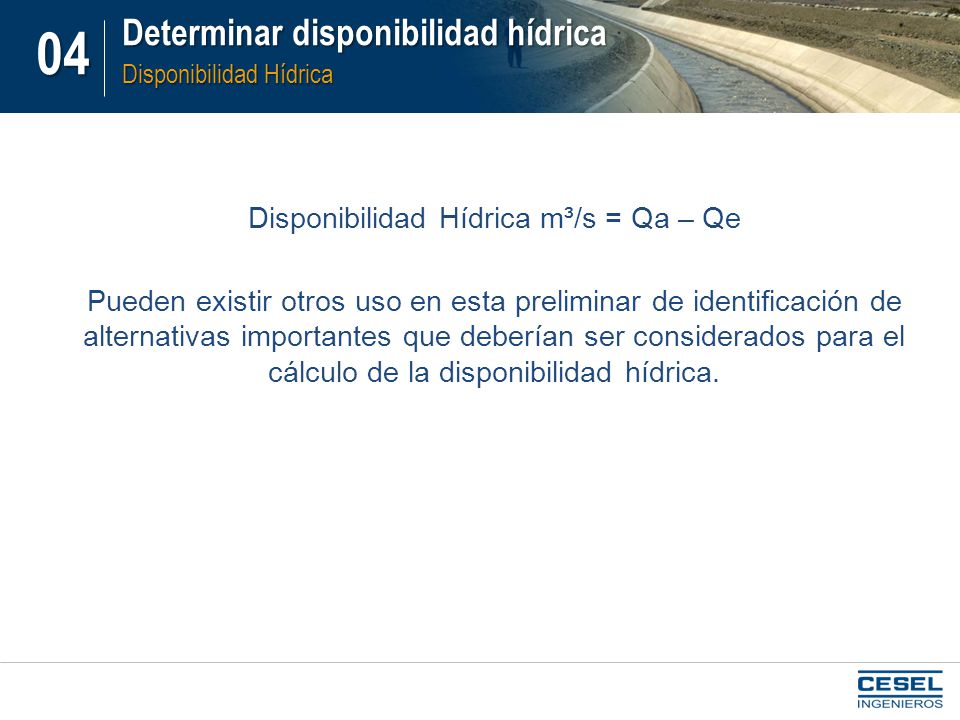

28 Disponibilidad Hídrica m³/s = Qa – Qe
Determinar disponibilidad hídrica Disponibilidad Hídrica 04 Disponibilidad Hídrica m³/s = Qa – Qe Pueden existir otros uso en esta preliminar de identificación de alternativas importantes que deberían ser considerados para el cálculo de la disponibilidad hídrica.
