1 Adaptador de Energía Externa
Abril/ 2014

2 Adaptador de Energía Externa
Especificaciones Interfaz Programación Preguntas/respuestas

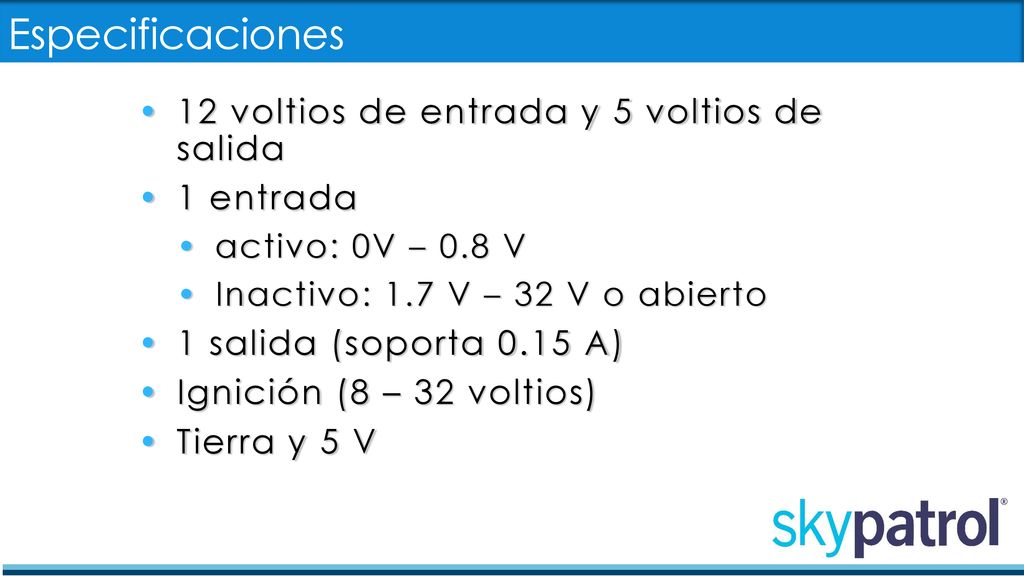

3 Especificaciones 12 voltios de entrada y 5 voltios de salida 1 entrada
activo: 0V – 0.8 V Inactivo: 1.7 V – 32 V o abierto 1 salida (soporta 0.15 A) Ignición (8 – 32 voltios) Tierra y 5 V

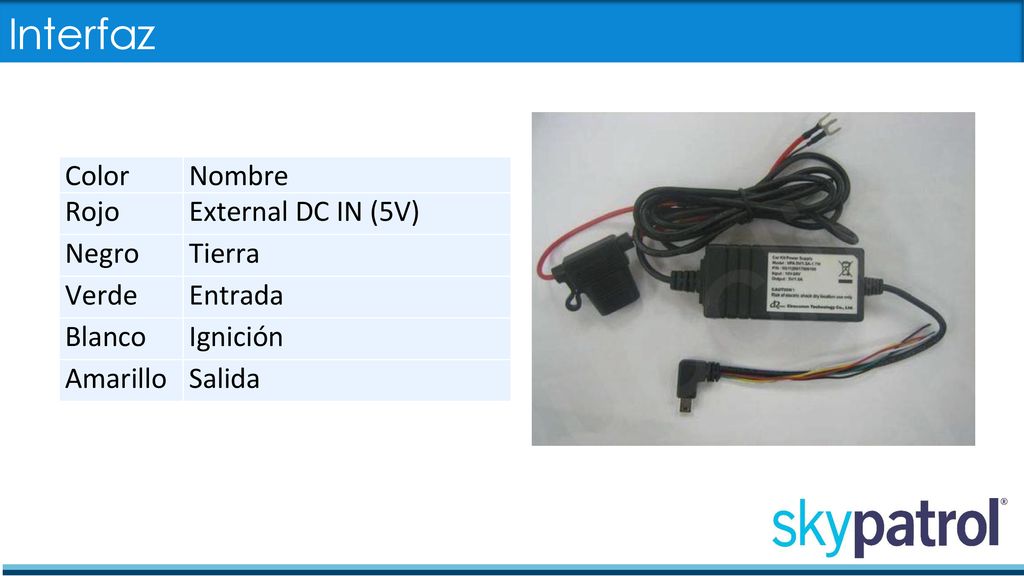

4 Interfaz Color Nombre Rojo External DC IN (5V) Negro Tierra Verde
Entrada Blanco Ignición Amarillo Salida

5 Voltaje y tierra El pin 2 es usado para cargar

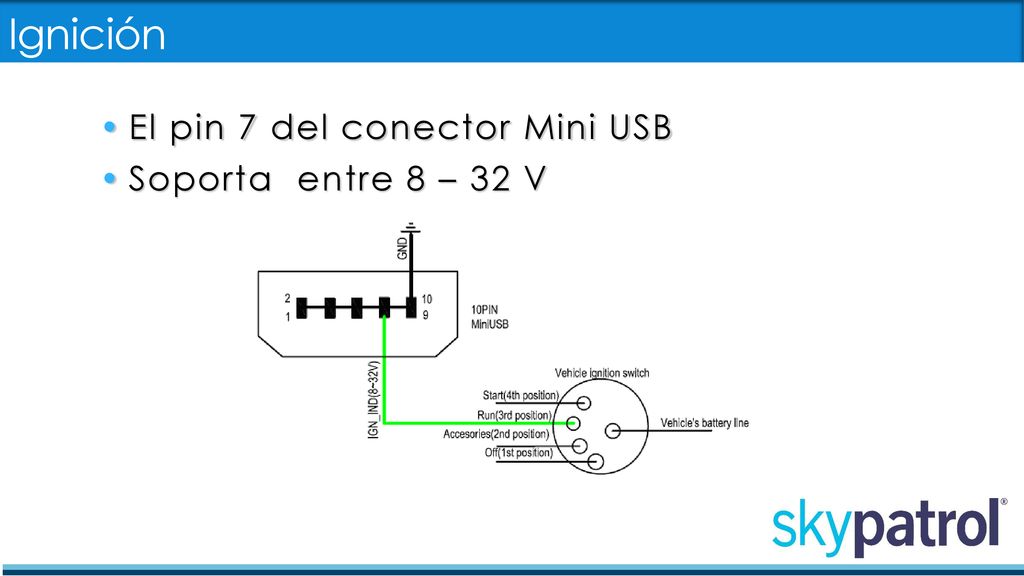

6 Ignición El pin 7 del conector Mini USB Soporta entre 8 – 32 V

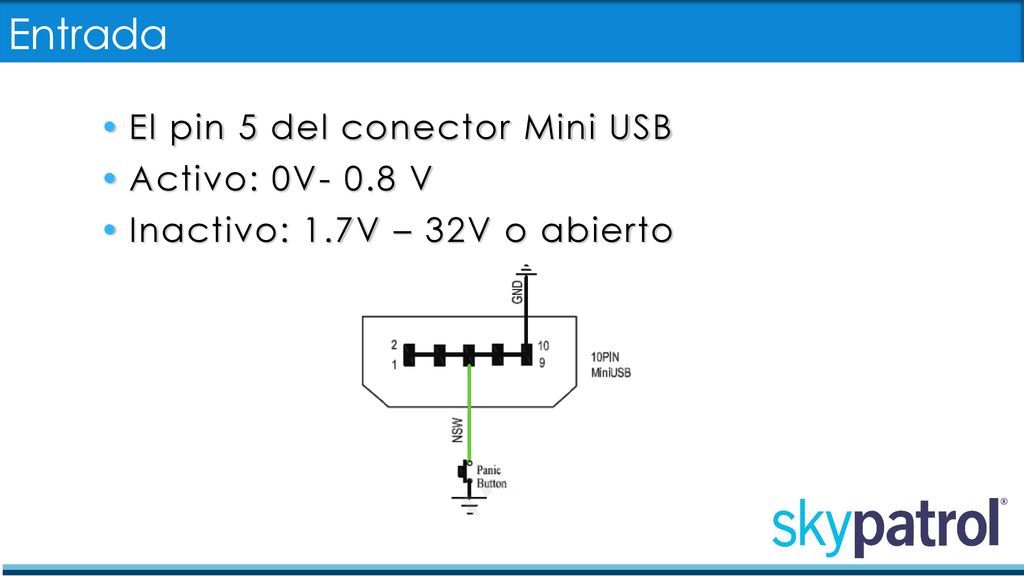

7 Entrada El pin 5 del conector Mini USB Activo: 0V- 0.8 V
Inactivo: 1.7V – 32V o abierto

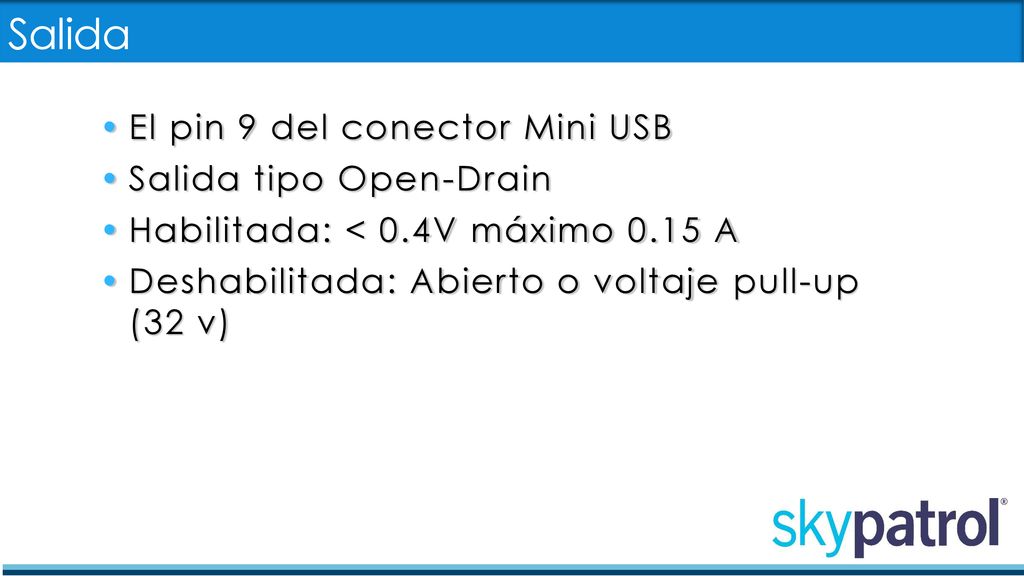

8 Salida El pin 9 del conector Mini USB Salida tipo Open-Drain
Habilitada: < 0.4V máximo 0.15 A Deshabilitada: Abierto o voltaje pull-up (32 v)

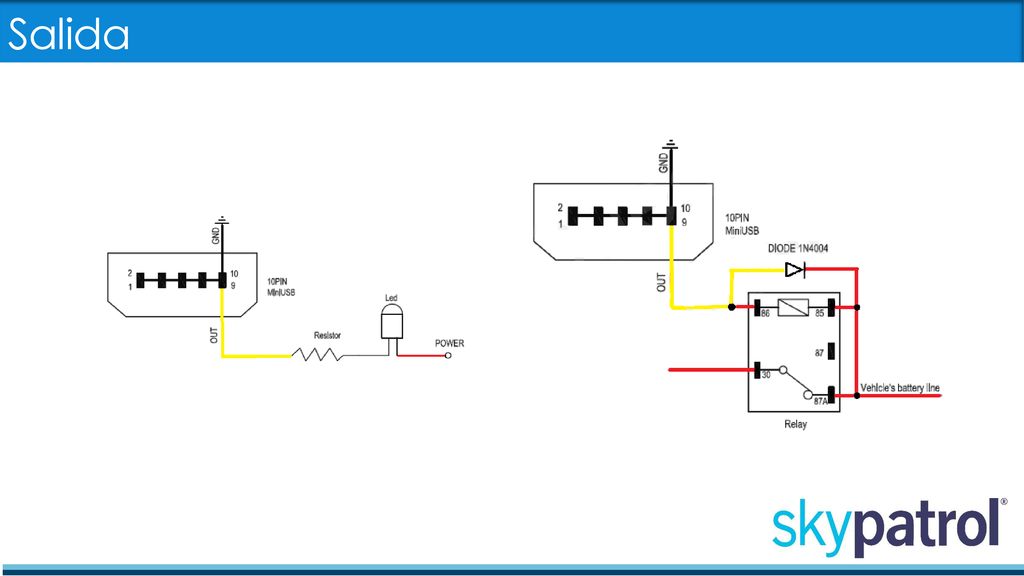

9 Salida

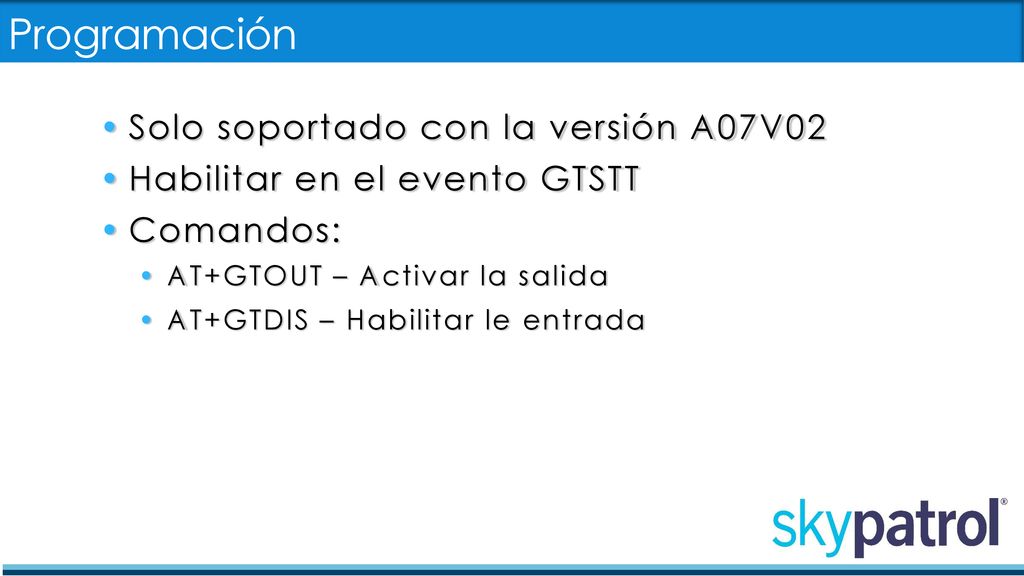

10 Programación Solo soportado con la versión A07V02
Habilitar en el evento GTSTT Comandos: AT+GTOUT – Activar la salida AT+GTDIS – Habilitar le entrada

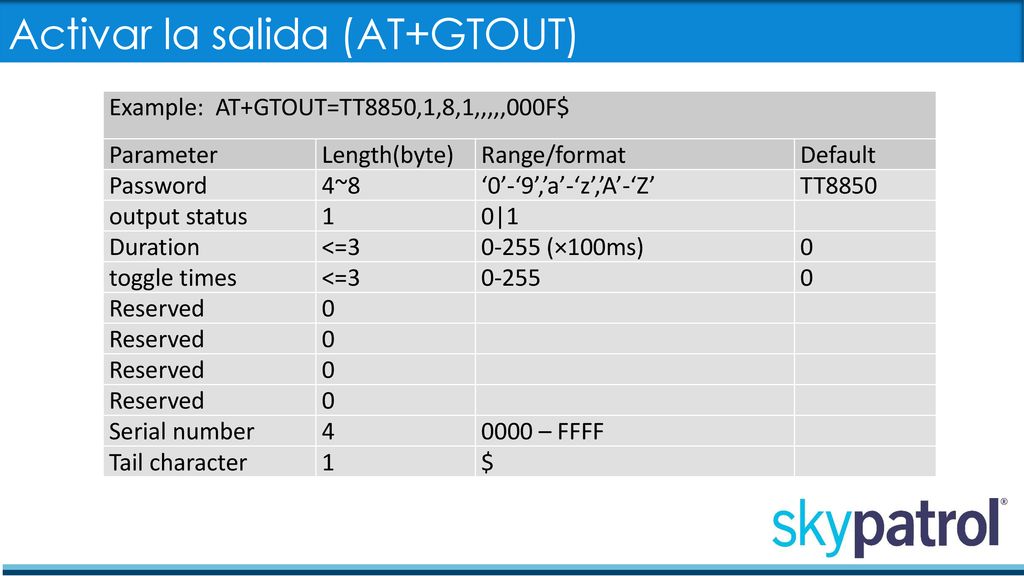

11 Activar la salida (AT+GTOUT)
Example: AT+GTOUT=TT8850,1,8,1,,,,,000F$ Parameter Length(byte) Range/format Default Password 4~8 ‘0’-‘9’,’a’-‘z’,’A’-‘Z’ TT8850 output status 1 0|1 Duration <=3 0-255 (×100ms) toggle times 0-255 Reserved Serial number 4 0000 – FFFF Tail character $

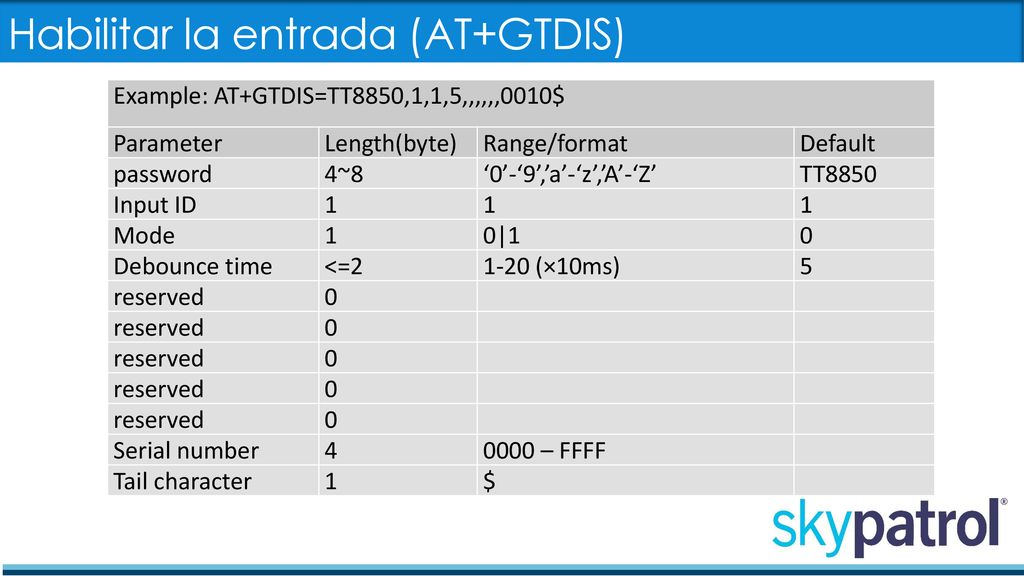

12 Habilitar la entrada (AT+GTDIS)
Example: AT+GTDIS=TT8850,1,1,5,,,,,,0010$ Parameter Length(byte) Range/format Default password 4~8 ‘0’-‘9’,’a’-‘z’,’A’-‘Z’ TT8850 Input ID 1 Mode 0|1 Debounce time <=2 1-20 (×10ms) 5 reserved Serial number 4 0000 – FFFF Tail character $

13 Adaptador de Energía Externa
Preguntas y Respuestas
