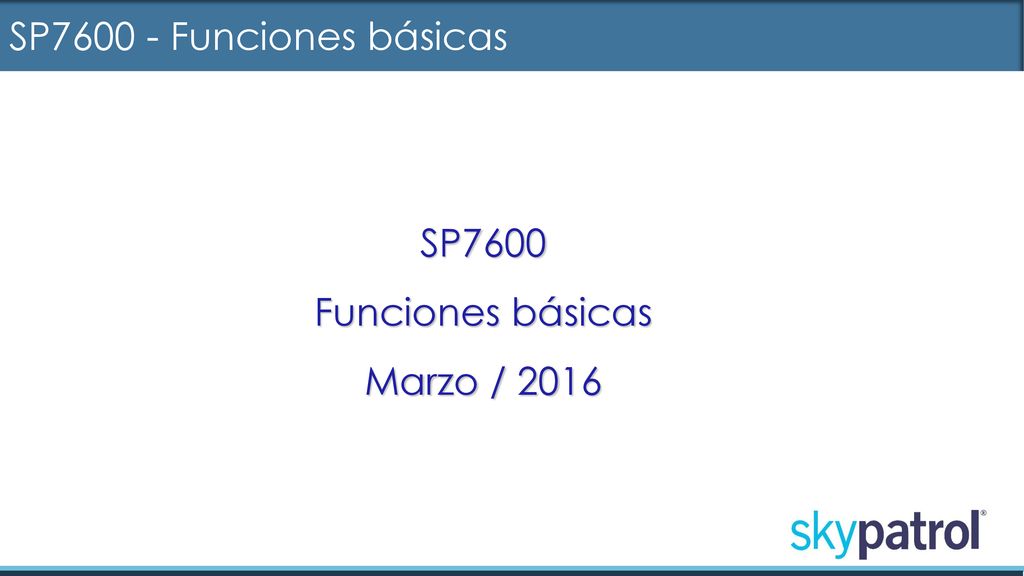

SP Funciones básicas SP7600 Funciones básicas Marzo / 2016

Presentación del tema: "SP Funciones básicas SP7600 Funciones básicas Marzo / 2016"— Transcripción de la presentación:

1 SP7600 - Funciones básicas SP7600 Funciones básicas Marzo / 2016
1

2 SP7600 - Funciones básicas Resumen de la presentación
Especificaciones. Entradas y salidas Instalación. Comportamiento de los leds. OBDII. Habilitar. Configuración del reporte. Formato del mensaje Decodificación del mensaje Eventos Cálculo de distancia Consumo de combustible

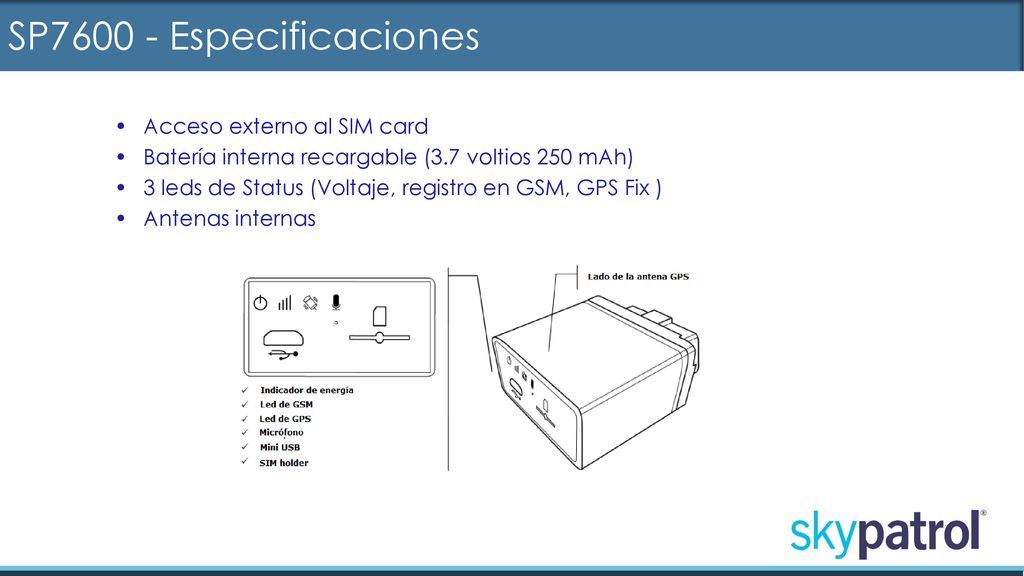

3 SP7600 - Especificaciones Acceso externo al SIM card
Batería interna recargable (3.7 voltios 250 mAh) 3 leds de Status (Voltaje, registro en GSM, GPS Fix ) Antenas internas

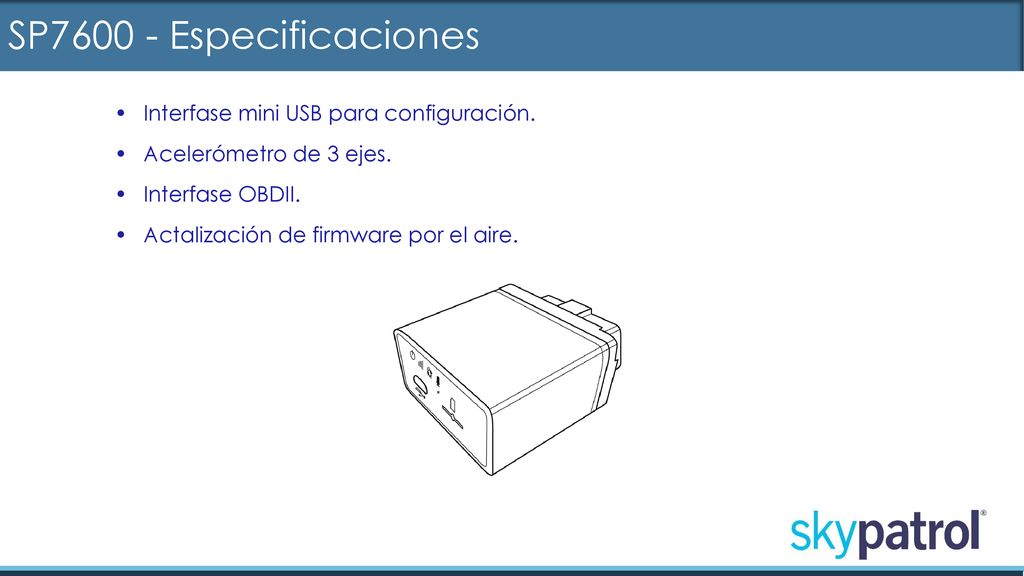

4 SP7600 - Especificaciones Interfase mini USB para configuración.
Acelerómetro de 3 ejes. Interfase OBDII. Actalización de firmware por el aire.

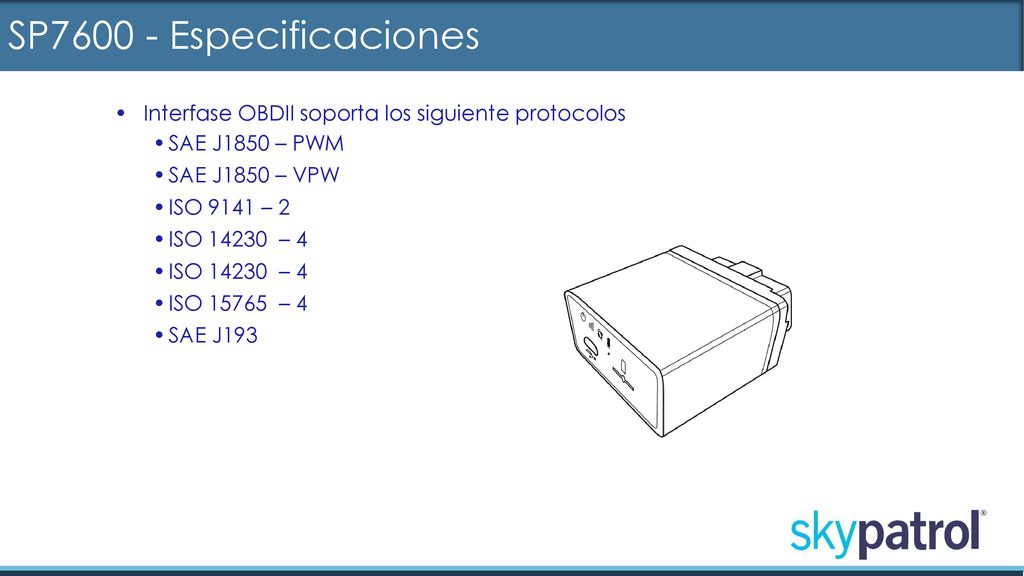

5 SP Especificaciones Interfase OBDII soporta los siguiente protocolos SAE J1850 – PWM SAE J1850 – VPW ISO 9141 – 2 ISO – 4 ISO – 4 SAE J193

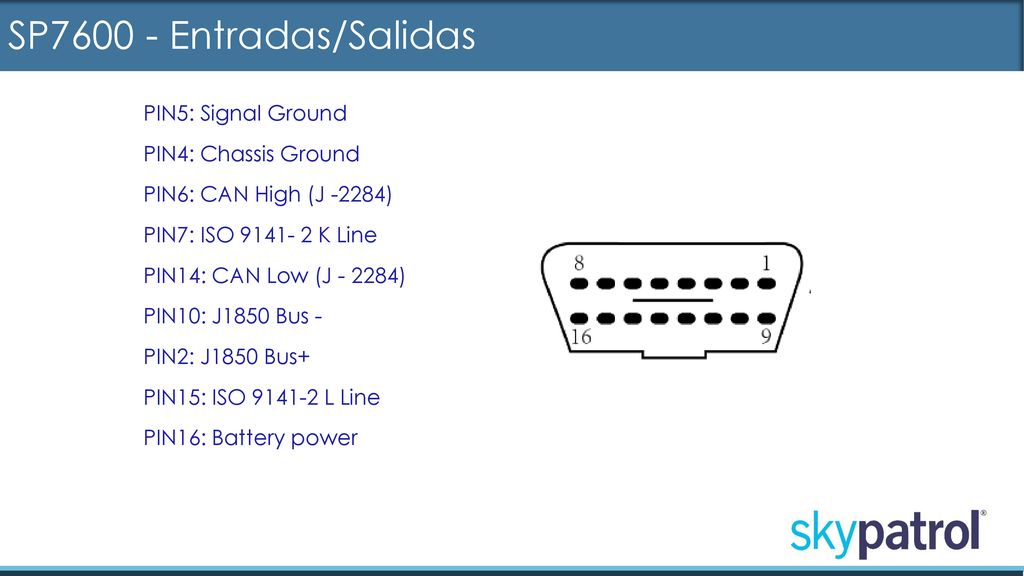

6 SP7600 - Entradas/Salidas PIN5: Signal Ground PIN4: Chassis Ground
PIN6: CAN High (J -2284) PIN7: ISO K Line PIN14: CAN Low (J ) PIN10: J1850 Bus - PIN2: J1850 Bus+ PIN15: ISO L Line PIN16: Battery power

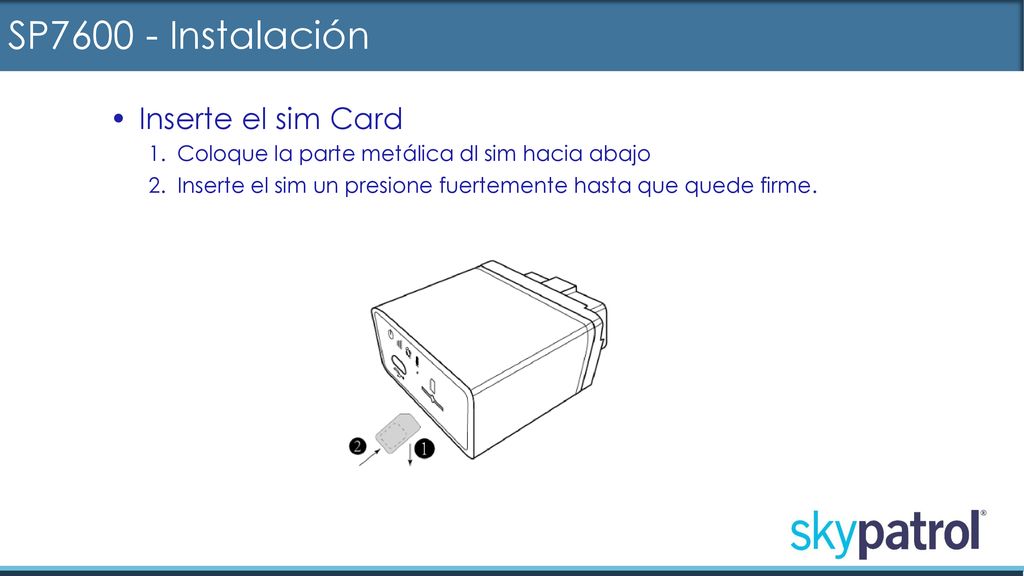

7 SP7600 - Instalación Inserte el sim Card
Coloque la parte metálica dl sim hacia abajo Inserte el sim un presione fuertemente hasta que quede firme.

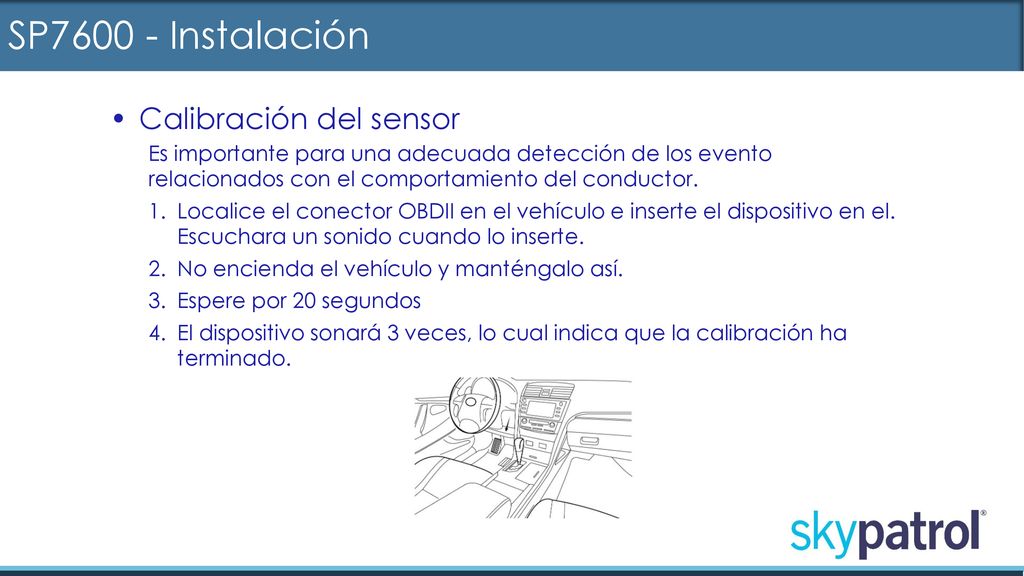

8 SP7600 - Instalación Calibración del sensor
Es importante para una adecuada detección de los evento relacionados con el comportamiento del conductor. Localice el conector OBDII en el vehículo e inserte el dispositivo en el. Escuchara un sonido cuando lo inserte. No encienda el vehículo y manténgalo así. Espere por 20 segundos El dispositivo sonará 3 veces, lo cual indica que la calibración ha terminado.

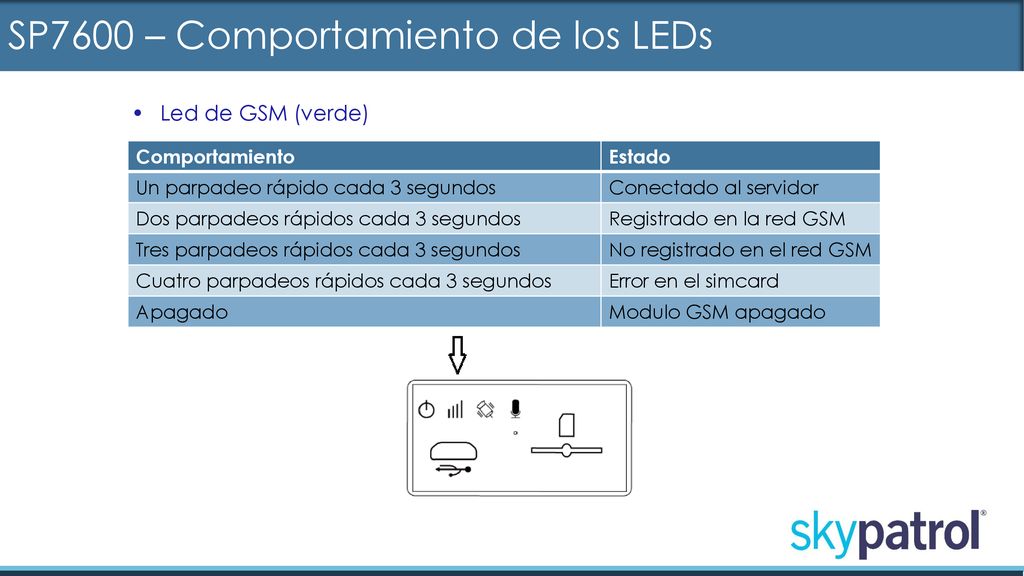

9 SP7600 – Comportamiento de los LEDs
Led de GSM (verde) Comportamiento Estado Un parpadeo rápido cada 3 segundos Conectado al servidor Dos parpadeos rápidos cada 3 segundos Registrado en la red GSM Tres parpadeos rápidos cada 3 segundos No registrado en el red GSM Cuatro parpadeos rápidos cada 3 segundos Error en el simcard Apagado Modulo GSM apagado

10 SP7600 – Comportamiento de los LEDs
Led de GPS(Amarillo) Comportamiento Estado Un parpadeo rápido cada 3 segundos GPS con posición válida Dos parpadeos rápidos cada 3 segundos GPS con posición inválida Tres parpadeos rápidos cada 3 segundos Error de comunicación con el GPS Apagado Modulo GPS apagado

11 SP7600 – Comportamiento de los LEDs
Led de Energía (Rojo) Comportamiento Estado Un parpadeo rápido cada 3 segundos Usando energía externa Dos parpadeos rápidos cada 3 segundos Usando la batería interna Tres parpadeos rápidos cada 3 segundos Voltaje bajo de la batería interna

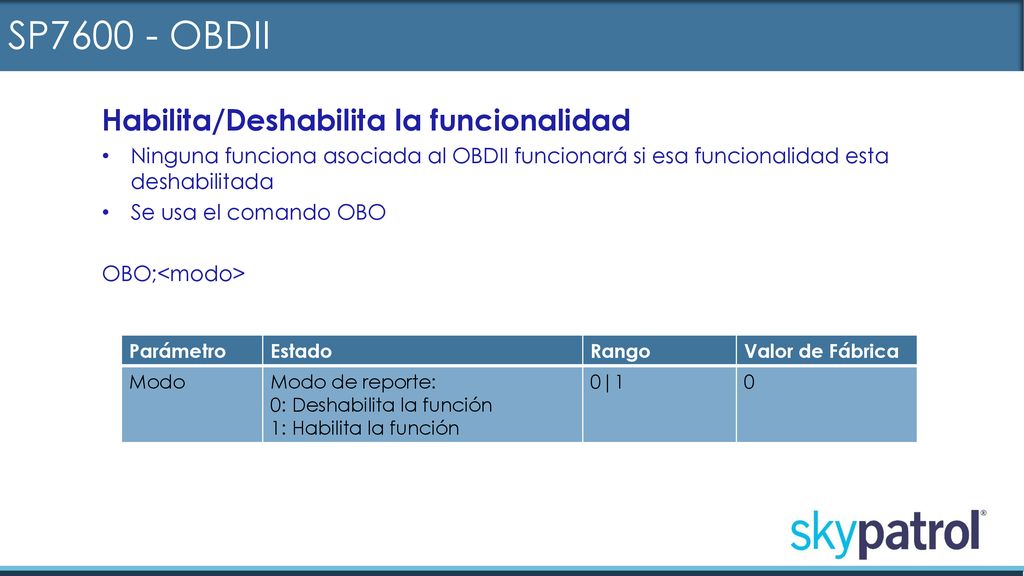

12 SP7600 - OBDII Habilita/Deshabilita la funcionalidad
Ninguna funciona asociada al OBDII funcionará si esa funcionalidad esta deshabilitada Se usa el comando OBO OBO;<modo> Parámetro Estado Rango Valor de Fábrica Modo Modo de reporte: 0: Deshabilita la función 1: Habilita la función 0|1

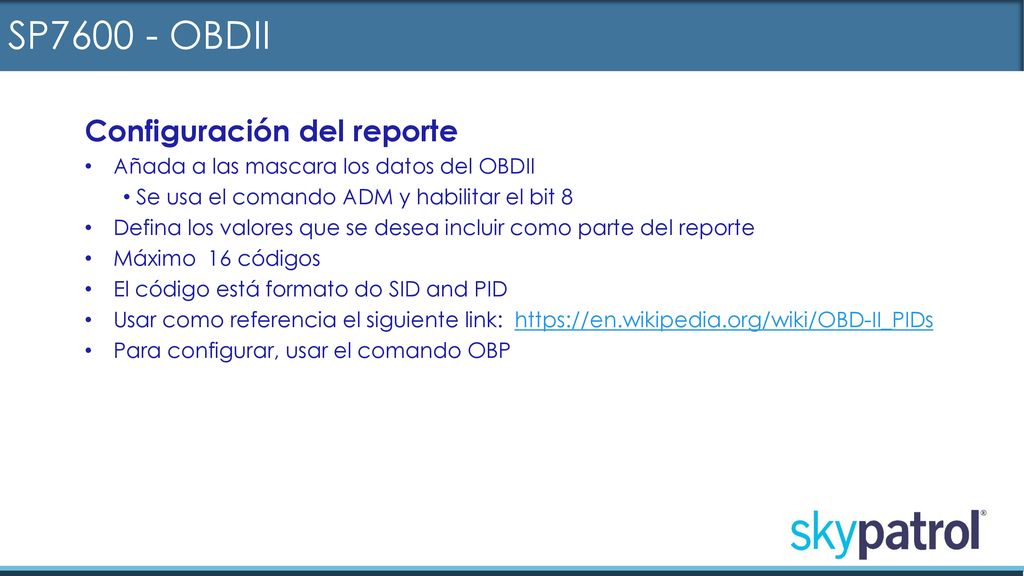

13 SP7600 - OBDII Configuración del reporte
Añada a las mascara los datos del OBDII Se usa el comando ADM y habilitar el bit 8 Defina los valores que se desea incluir como parte del reporte Máximo 16 códigos El código está formato do SID and PID Usar como referencia el siguiente link: Para configurar, usar el comando OBP

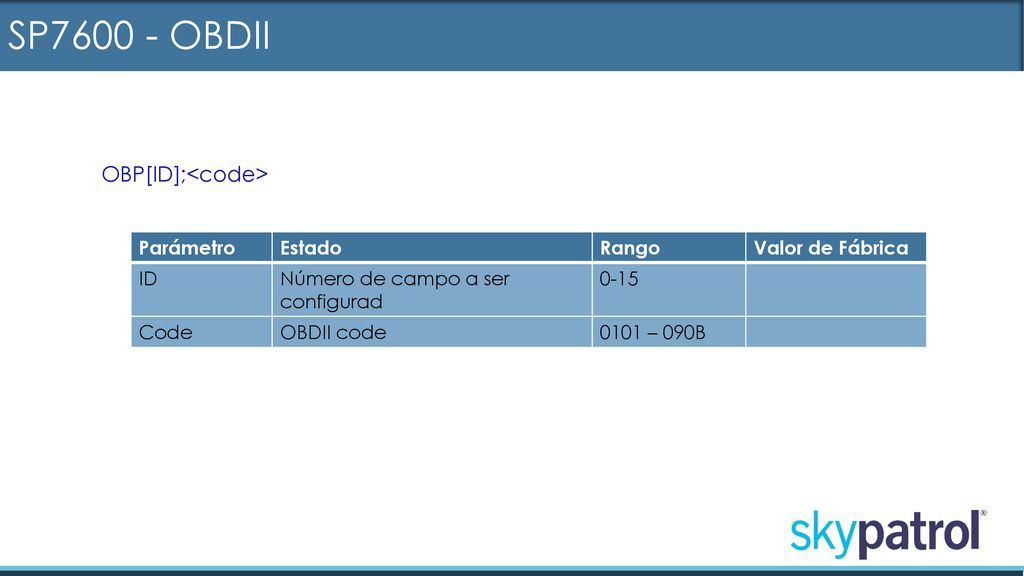

14 SP7600 - OBDII OBP[ID];<code> Parámetro Estado Rango
Valor de Fábrica ID Número de campo a ser configurad 0-15 Code OBDII code 0101 – 090B

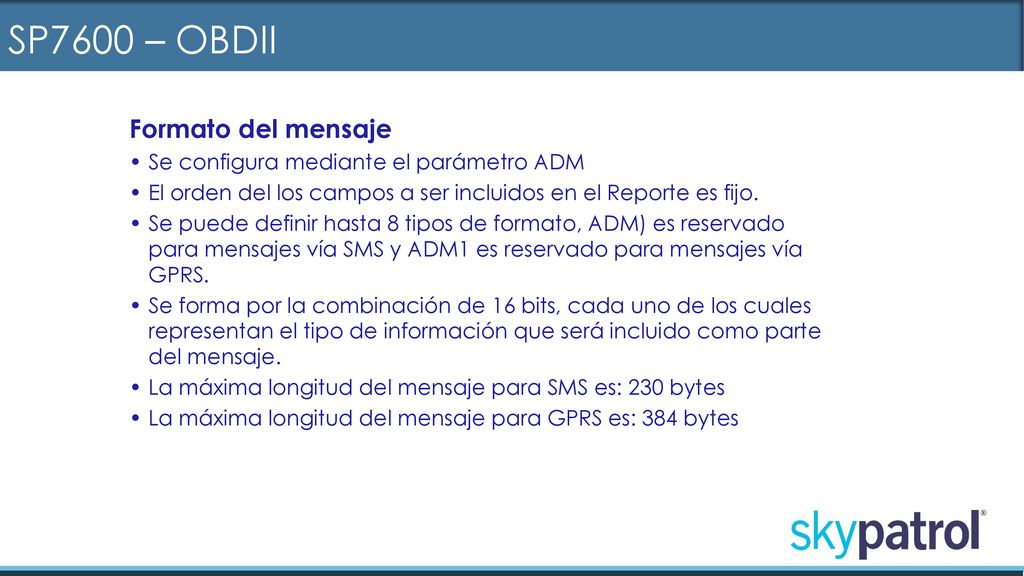

15 SP7600 – OBDII Formato del mensaje
Se configura mediante el parámetro ADM El orden del los campos a ser incluidos en el Reporte es fijo. Se puede definir hasta 8 tipos de formato, ADM) es reservado para mensajes vía SMS y ADM1 es reservado para mensajes vía GPRS. Se forma por la combinación de 16 bits, cada uno de los cuales representan el tipo de información que será incluido como parte del mensaje. La máxima longitud del mensaje para SMS es: 230 bytes La máxima longitud del mensaje para GPRS es: 384 bytes 15

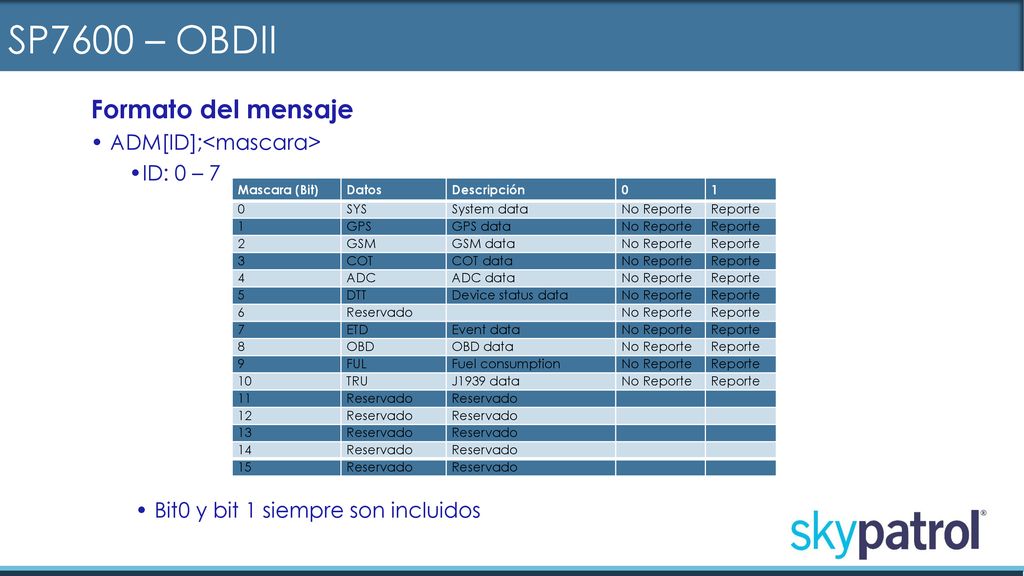

16 SP7600 – OBDII Formato del mensaje ADM[ID];<mascara> ID: 0 – 7
Mascara (Bit) Datos Descripción 1 SYS System data No Reporte Reporte GPS GPS data 2 GSM GSM data 3 COT COT data 4 ADC ADC data 5 DTT Device status data 6 Reservado 7 ETD Event data 8 OBD OBD data 9 FUL Fuel consumption 10 TRU J1939 data 11 12 13 14 15 Bit0 y bit 1 siempre son incluidos 16

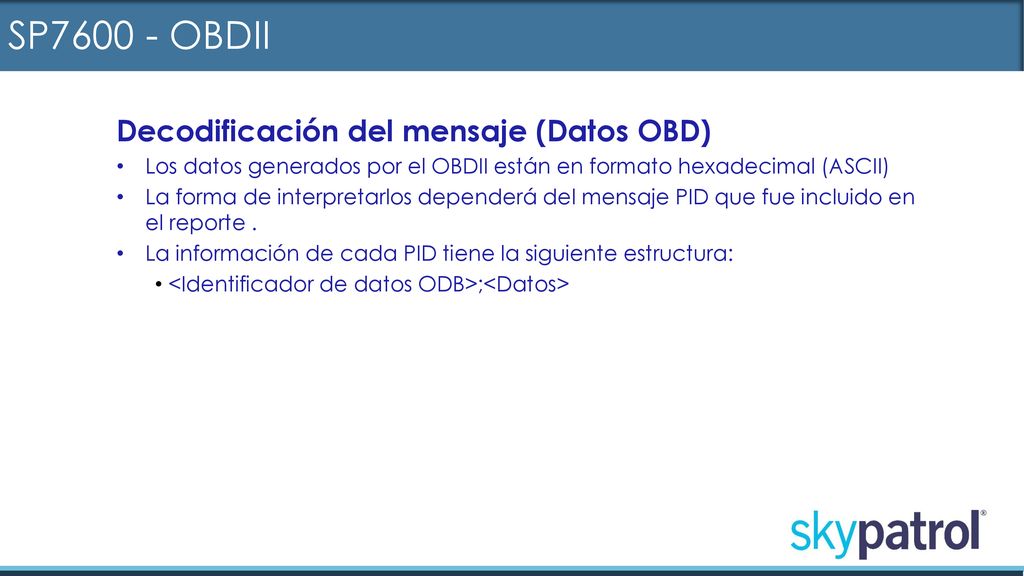

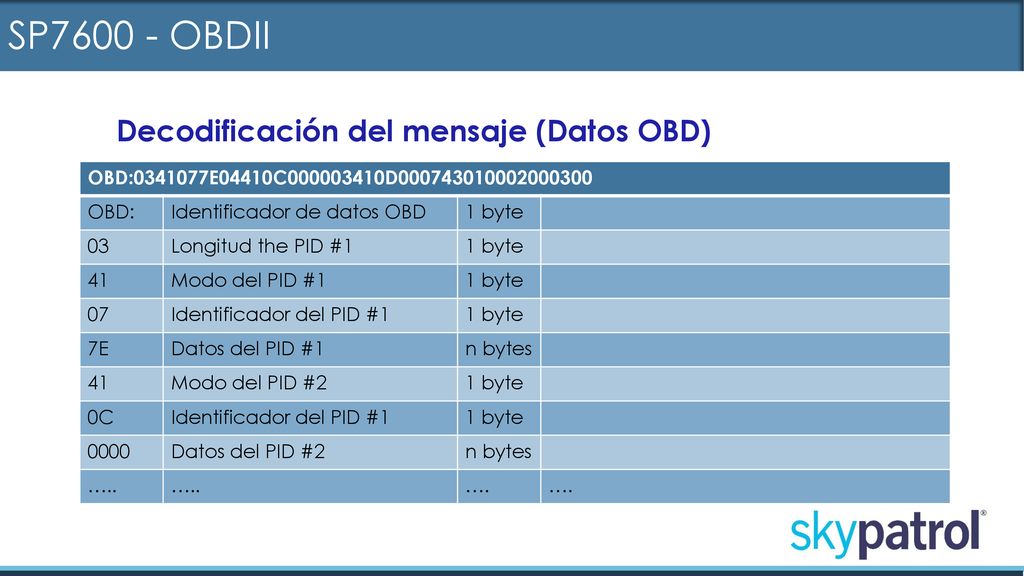

17 SP7600 - OBDII Decodificación del mensaje (Datos OBD)
Los datos generados por el OBDII están en formato hexadecimal (ASCII) La forma de interpretarlos dependerá del mensaje PID que fue incluido en el reporte . La información de cada PID tiene la siguiente estructura: <Identificador de datos ODB>;<Datos>

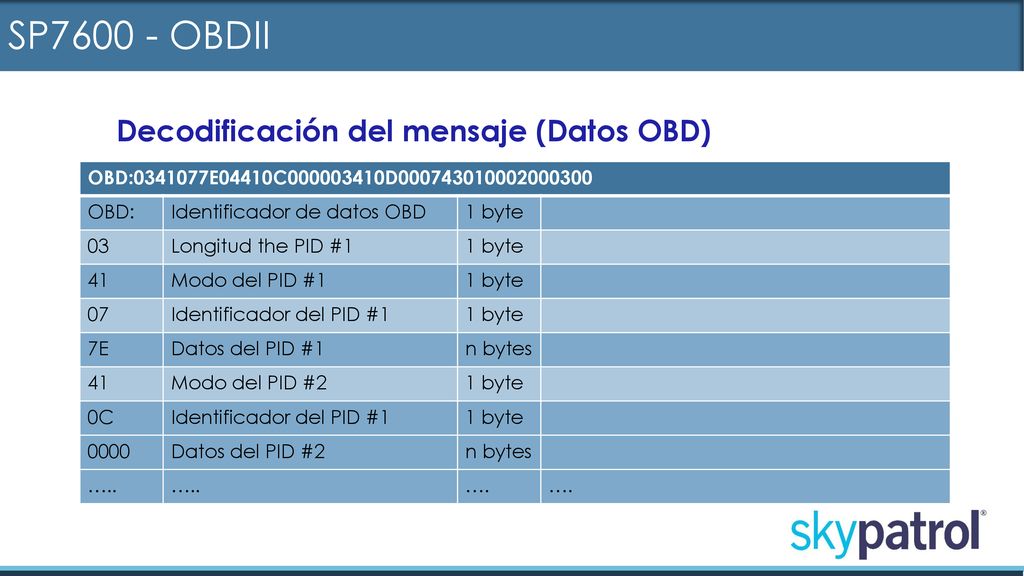

18 SP7600 - OBDII Decodificación del mensaje (Datos OBD)
OBD: E04410C D OBD: Identificador de datos OBD 1 byte 03 Longitud the PID #1 41 Modo del PID #1 07 Identificador del PID #1 7E Datos del PID #1 n bytes Modo del PID #2 0C 0000 Datos del PID #2 ….. ….

19 SP7600 - OBDII Decodificación del mensaje (Datos OBD)
OBD: E04410C D OBD: Identificador de datos OBD 1 byte 03 Longitud the PID #1 41 Modo del PID #1 07 Identificador del PID #1 7E Datos del PID #1 n bytes Modo del PID #2 0C 0000 Datos del PID #2 ….. ….

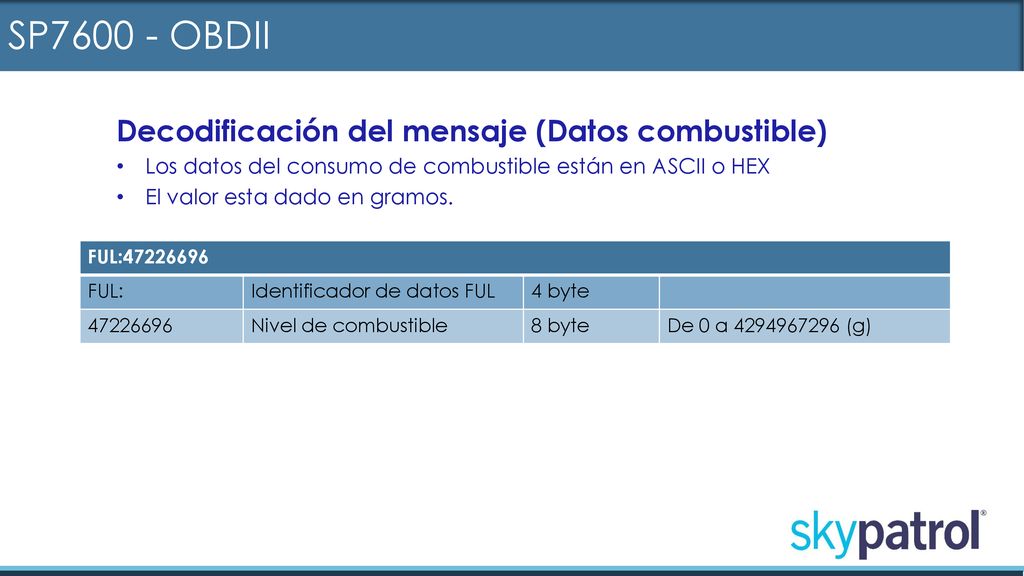

20 SP7600 - OBDII Decodificación del mensaje (Datos combustible)
Los datos del consumo de combustible están en ASCII o HEX El valor esta dado en gramos. FUL: FUL: Identificador de datos FUL 4 byte Nivel de combustible 8 byte De 0 a (g)

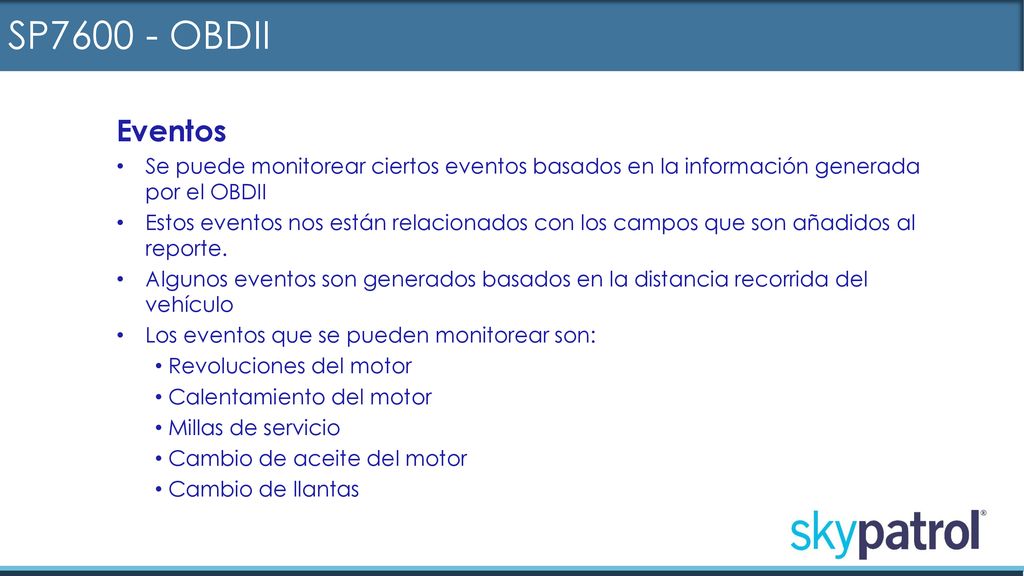

21 SP OBDII Eventos Se puede monitorear ciertos eventos basados en la información generada por el OBDII Estos eventos nos están relacionados con los campos que son añadidos al reporte. Algunos eventos son generados basados en la distancia recorrida del vehículo Los eventos que se pueden monitorear son: Revoluciones del motor Calentamiento del motor Millas de servicio Cambio de aceite del motor Cambio de llantas

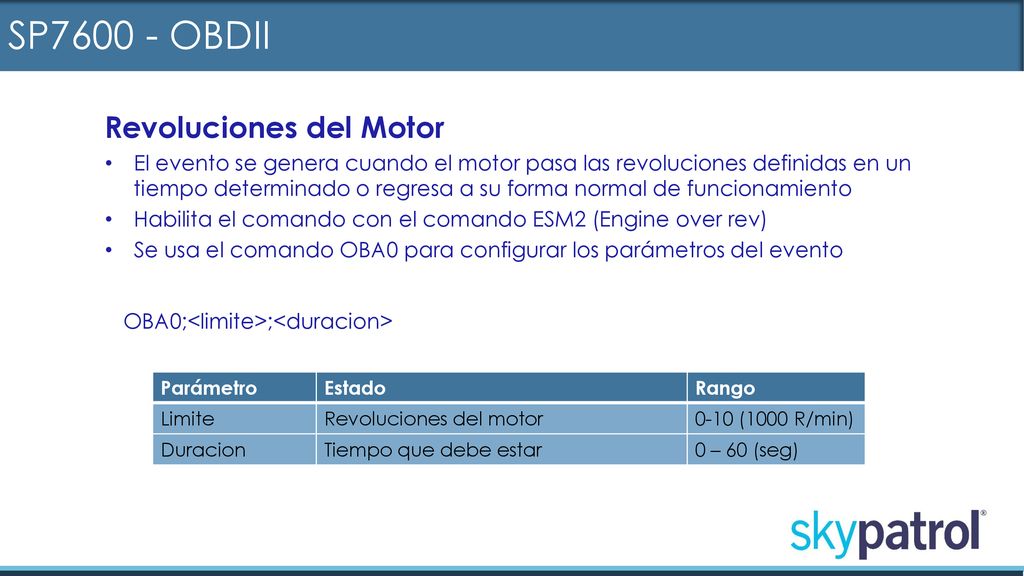

22 SP7600 - OBDII Revoluciones del Motor
El evento se genera cuando el motor pasa las revoluciones definidas en un tiempo determinado o regresa a su forma normal de funcionamiento Habilita el comando con el comando ESM2 (Engine over rev) Se usa el comando OBA0 para configurar los parámetros del evento OBA0;<limite>;<duracion> Parámetro Estado Rango Limite Revoluciones del motor 0-10 (1000 R/min) Duracion Tiempo que debe estar 0 – 60 (seg)

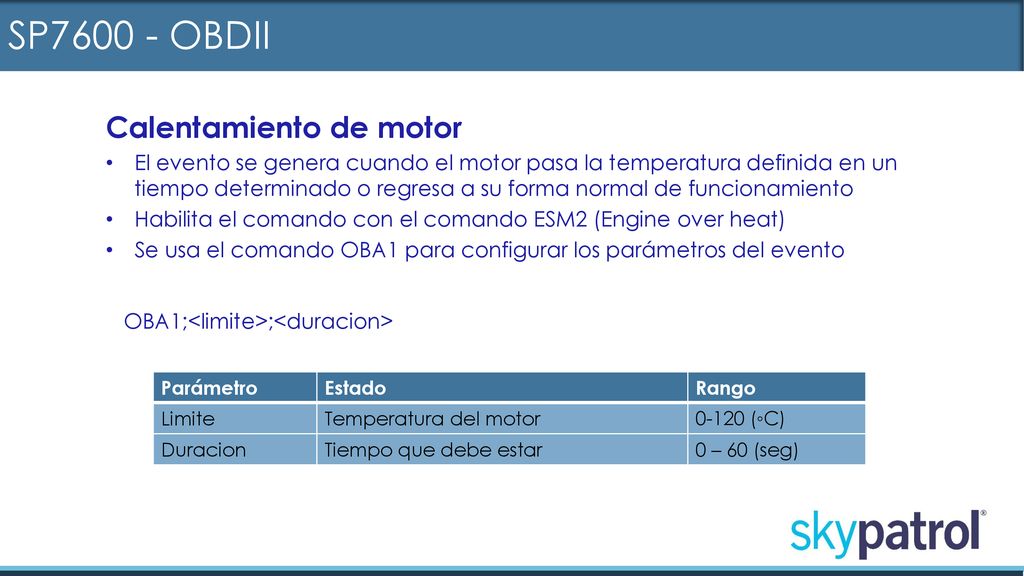

23 SP7600 - OBDII Calentamiento de motor
El evento se genera cuando el motor pasa la temperatura definida en un tiempo determinado o regresa a su forma normal de funcionamiento Habilita el comando con el comando ESM2 (Engine over heat) Se usa el comando OBA1 para configurar los parámetros del evento OBA1;<limite>;<duracion> Parámetro Estado Rango Limite Temperatura del motor 0-120 (◦C) Duracion Tiempo que debe estar 0 – 60 (seg)

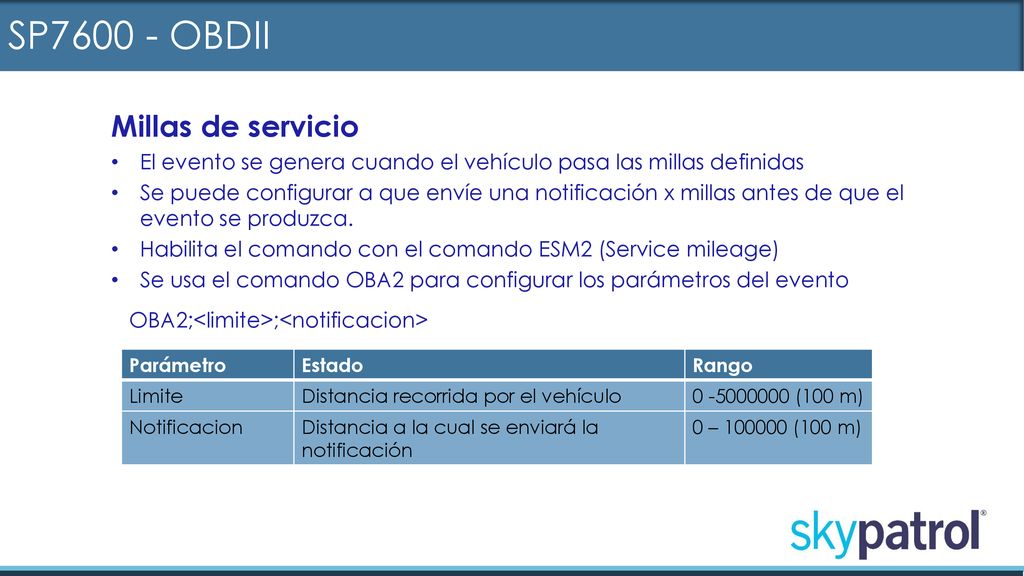

24 SP7600 - OBDII Millas de servicio
El evento se genera cuando el vehículo pasa las millas definidas Se puede configurar a que envíe una notificación x millas antes de que el evento se produzca. Habilita el comando con el comando ESM2 (Service mileage) Se usa el comando OBA2 para configurar los parámetros del evento OBA2;<limite>;<notificacion> Parámetro Estado Rango Limite Distancia recorrida por el vehículo (100 m) Notificacion Distancia a la cual se enviará la notificación 0 – (100 m)

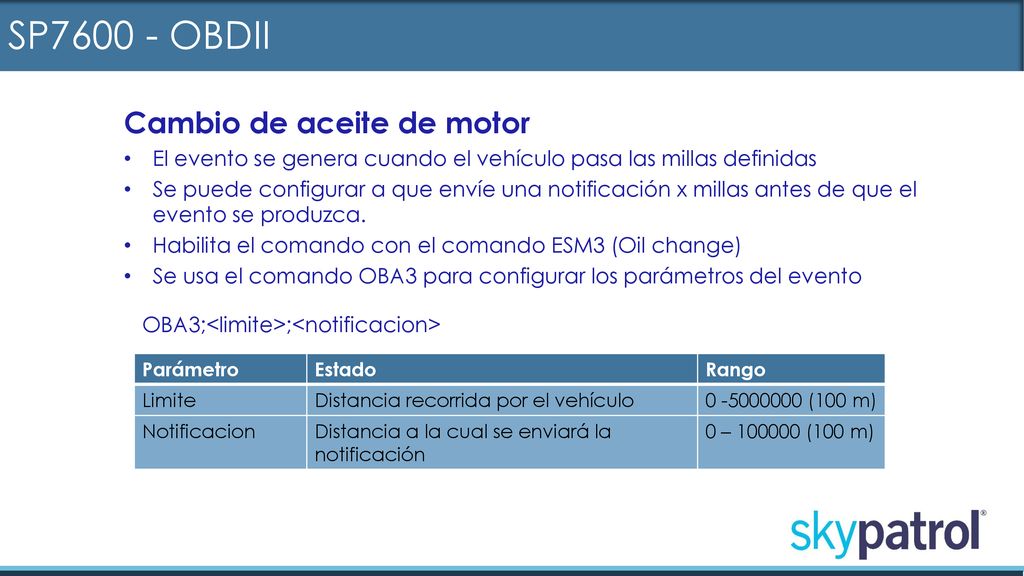

25 SP7600 - OBDII Cambio de aceite de motor
El evento se genera cuando el vehículo pasa las millas definidas Se puede configurar a que envíe una notificación x millas antes de que el evento se produzca. Habilita el comando con el comando ESM3 (Oil change) Se usa el comando OBA3 para configurar los parámetros del evento OBA3;<limite>;<notificacion> Parámetro Estado Rango Limite Distancia recorrida por el vehículo (100 m) Notificacion Distancia a la cual se enviará la notificación 0 – (100 m)

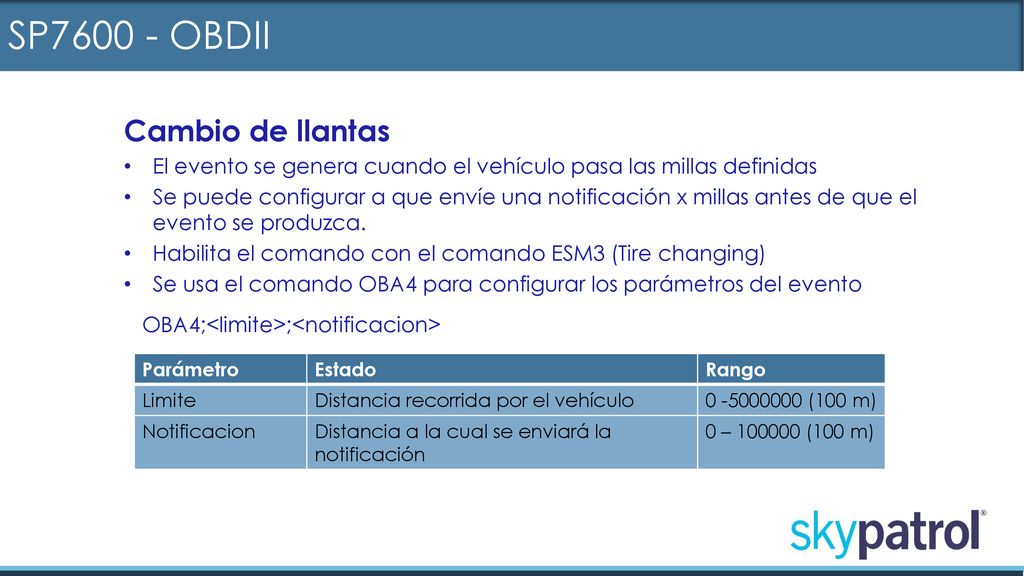

26 SP7600 - OBDII Cambio de llantas
El evento se genera cuando el vehículo pasa las millas definidas Se puede configurar a que envíe una notificación x millas antes de que el evento se produzca. Habilita el comando con el comando ESM3 (Tire changing) Se usa el comando OBA4 para configurar los parámetros del evento OBA4;<limite>;<notificacion> Parámetro Estado Rango Limite Distancia recorrida por el vehículo (100 m) Notificacion Distancia a la cual se enviará la notificación 0 – (100 m)

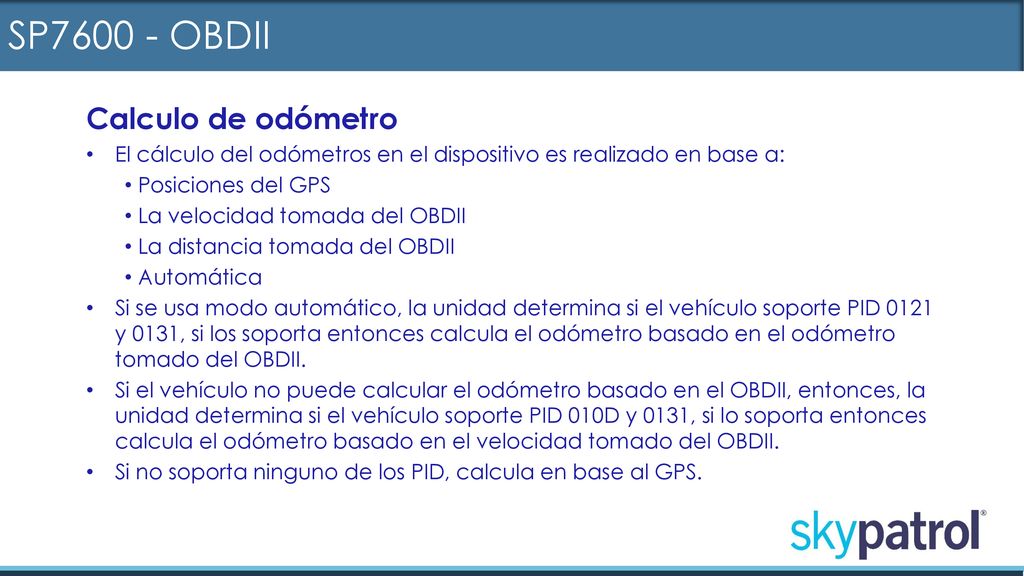

27 SP7600 - OBDII Calculo de odómetro
El cálculo del odómetros en el dispositivo es realizado en base a: Posiciones del GPS La velocidad tomada del OBDII La distancia tomada del OBDII Automática Si se usa modo automático, la unidad determina si el vehículo soporte PID 0121 y 0131, si los soporta entonces calcula el odómetro basado en el odómetro tomado del OBDII. Si el vehículo no puede calcular el odómetro basado en el OBDII, entonces, la unidad determina si el vehículo soporte PID 010D y 0131, si lo soporta entonces calcula el odómetro basado en el velocidad tomado del OBDII. Si no soporta ninguno de los PID, calcula en base al GPS.

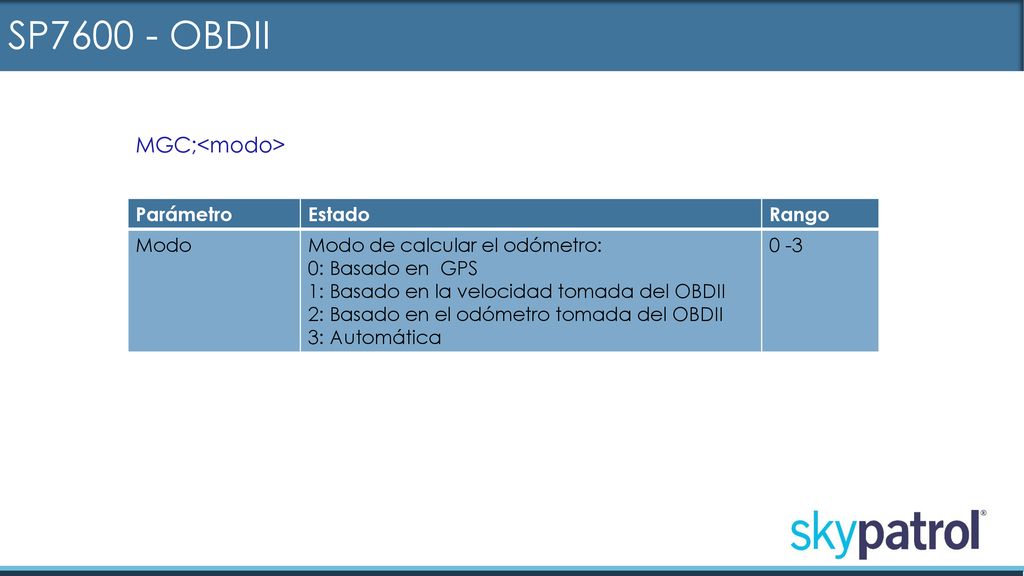

28 SP7600 - OBDII MGC;<modo> Parámetro Estado Rango Modo
Modo de calcular el odómetro: 0: Basado en GPS 1: Basado en la velocidad tomada del OBDII 2: Basado en el odómetro tomada del OBDII 3: Automática 0 -3

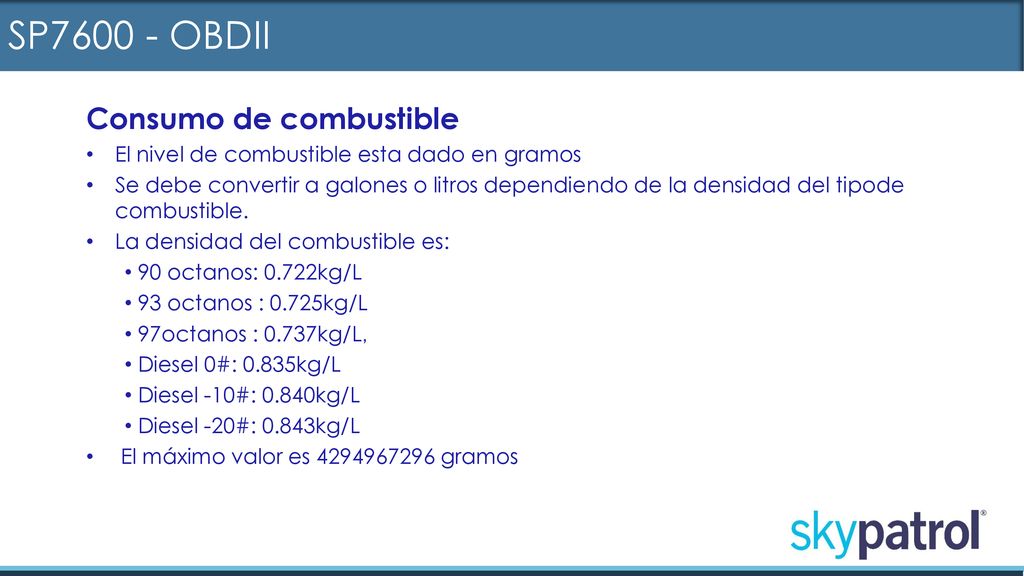

29 SP7600 - OBDII Consumo de combustible
El nivel de combustible esta dado en gramos Se debe convertir a galones o litros dependiendo de la densidad del tipode combustible. La densidad del combustible es: 90 octanos: 0.722kg/L 93 octanos : 0.725kg/L 97octanos : 0.737kg/L， Diesel 0#: 0.835kg/L Diesel -10#: 0.840kg/L Diesel -20#: 0.843kg/L El máximo valor es gramos

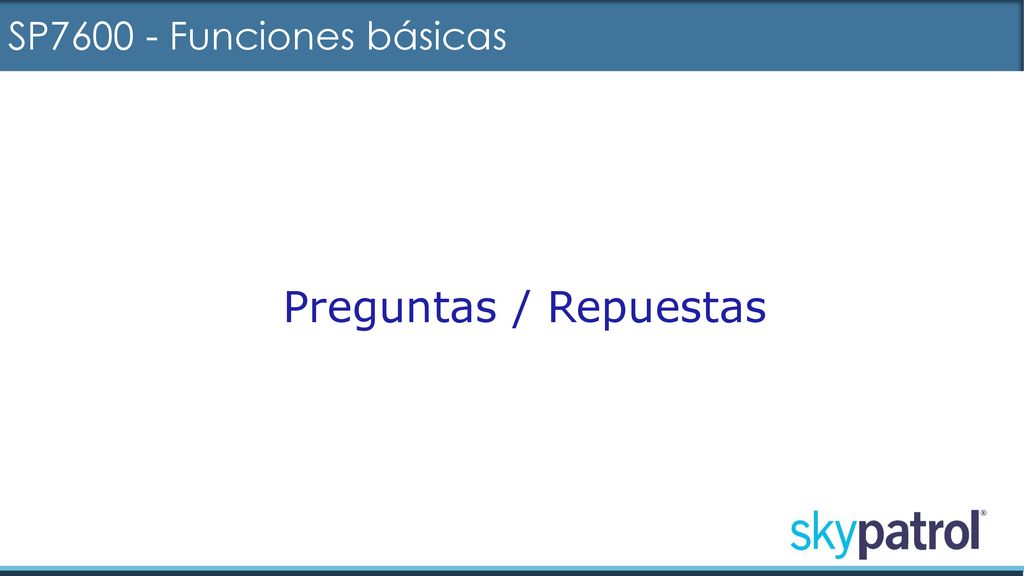

30 Preguntas / Repuestas SP7600 - Funciones básicas
