1 PLANTAS DE EMERGENCIA

2 Cuando la compañía suministradora de energía eléctrica presenta una falla, en muchos lugares, o para muchos procesos, es muy importante y necesario contar con energía de respaldo. Para esto es necesario una planta generadora de energía de emergencia, o coloquialmente llamada planta de luz o generador PROBLEMAS

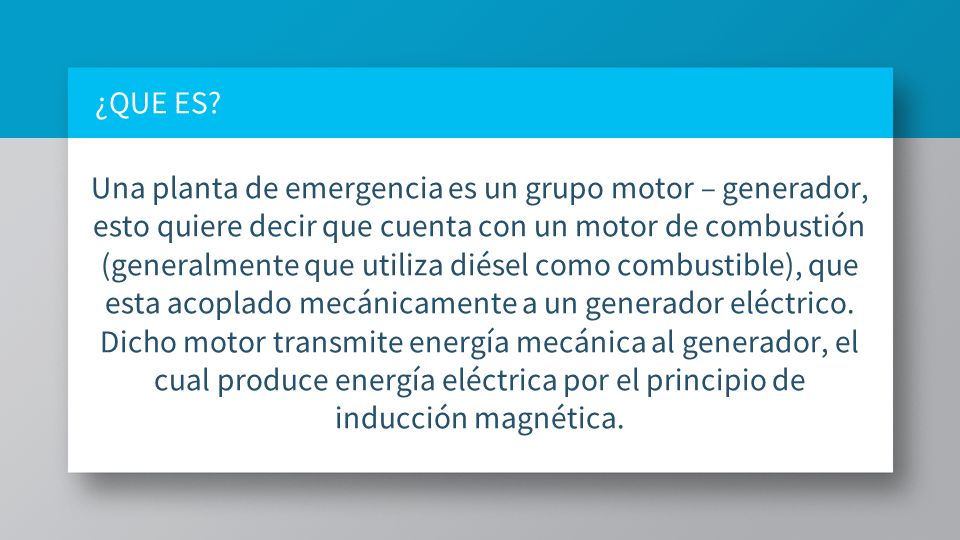

3 Una planta de emergencia es un grupo motor – generador, esto quiere decir que cuenta con un motor de combustión (generalmente que utiliza diésel como combustible), que esta acoplado mecánicamente a un generador eléctrico. Dicho motor transmite energía mecánica al generador, el cual produce energía eléctrica por el principio de inducción magnética. ¿QUE ES?

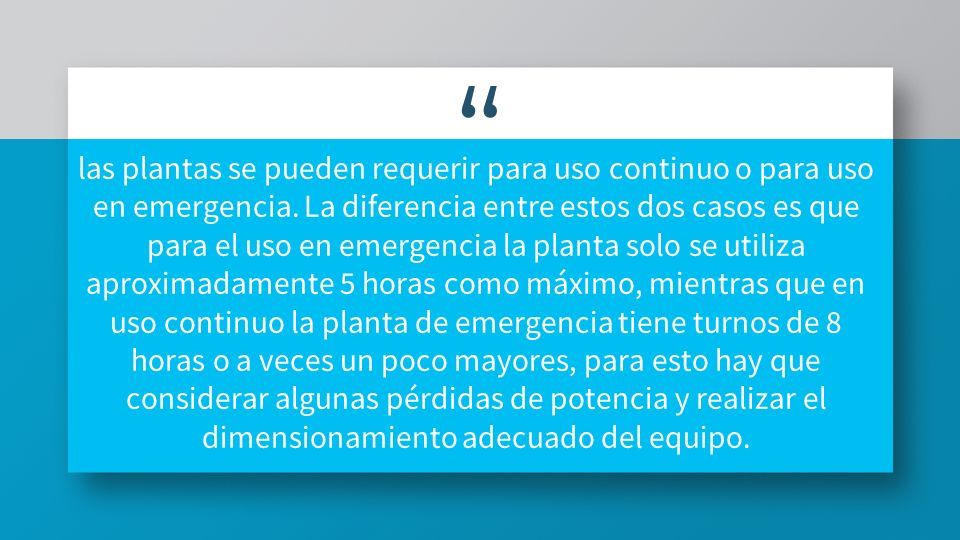

4 “ las plantas se pueden requerir para uso continuo o para uso en emergencia. La diferencia entre estos dos casos es que para el uso en emergencia la planta solo se utiliza aproximadamente 5 horas como máximo, mientras que en uso continuo la planta de emergencia tiene turnos de 8 horas o a veces un poco mayores, para esto hay que considerar algunas pérdidas de potencia y realizar el dimensionamiento adecuado del equipo.

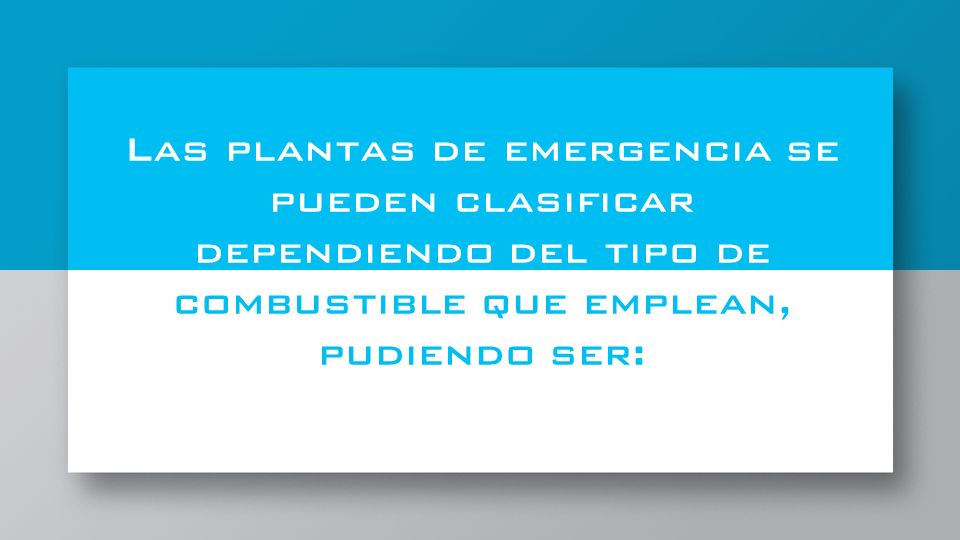

5 Las plantas de emergencia se pueden clasificar dependiendo del tipo de combustible que emplean, pudiendo ser:

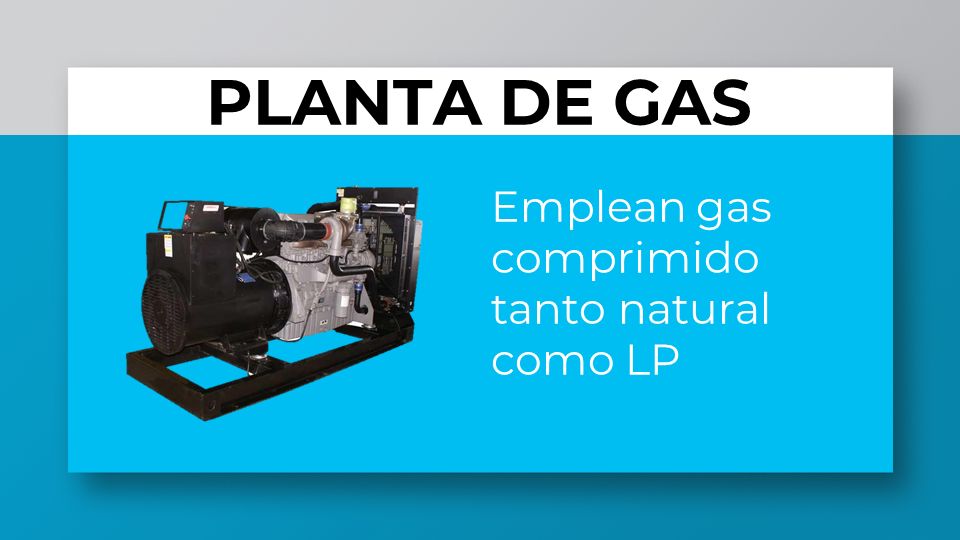

6 PLANTA DE GAS Emplean gas comprimido tanto natural como LP

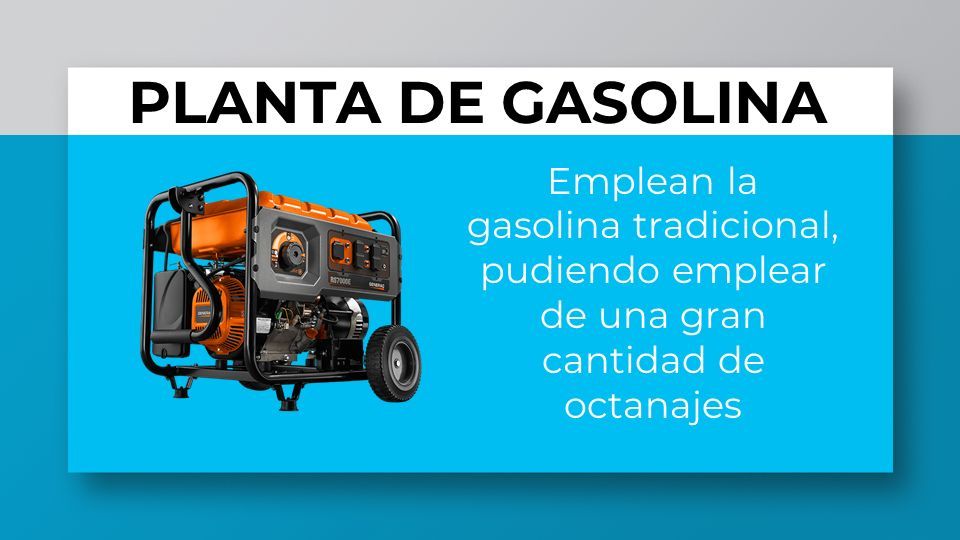

7 PLANTA DE GASOLINA Emplean la gasolina tradicional, pudiendo emplear de una gran cantidad de octanajes

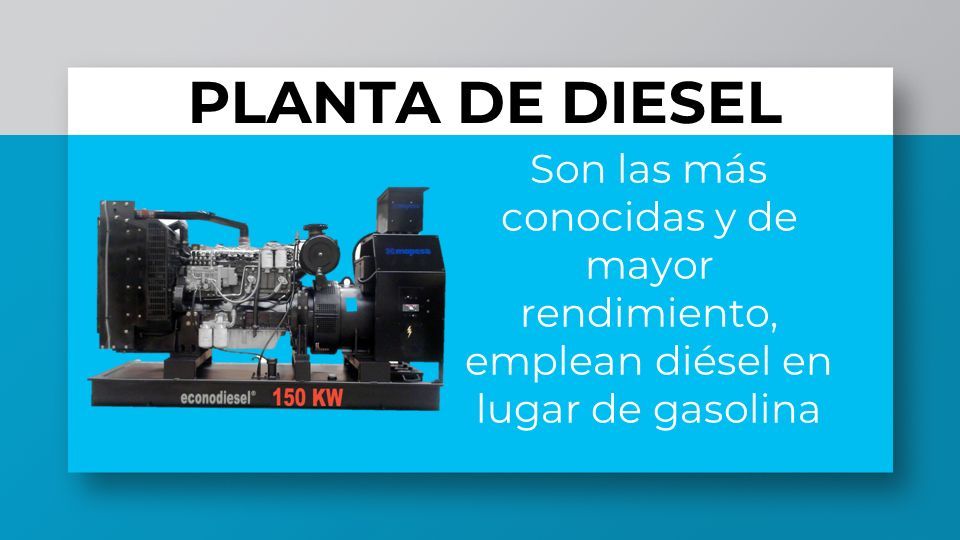

8 PLANTA DE DIESEL Son las más conocidas y de mayor rendimiento, emplean diésel en lugar de gasolina

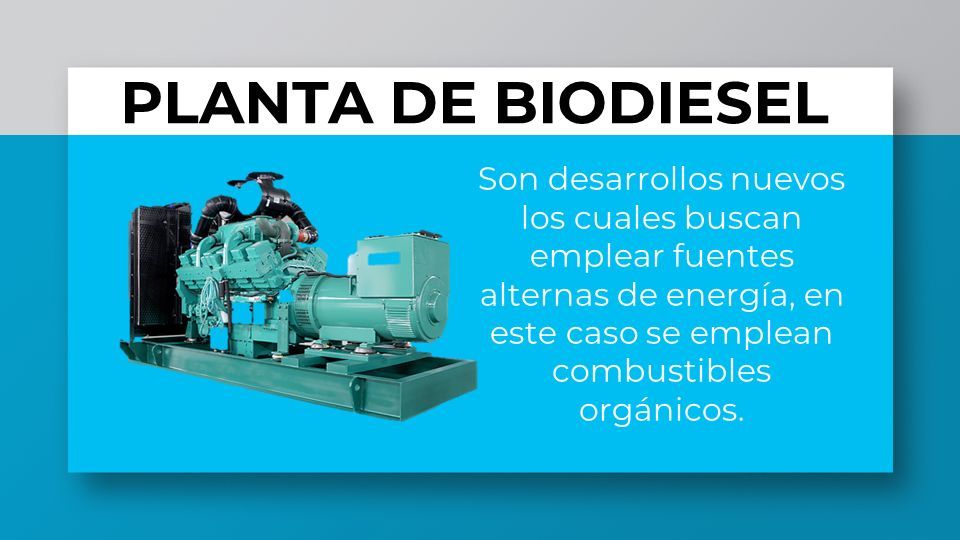

9 PLANTA DE BIODIESEL Son desarrollos nuevos los cuales buscan emplear fuentes alternas de energía, en este caso se emplean combustibles orgánicos.

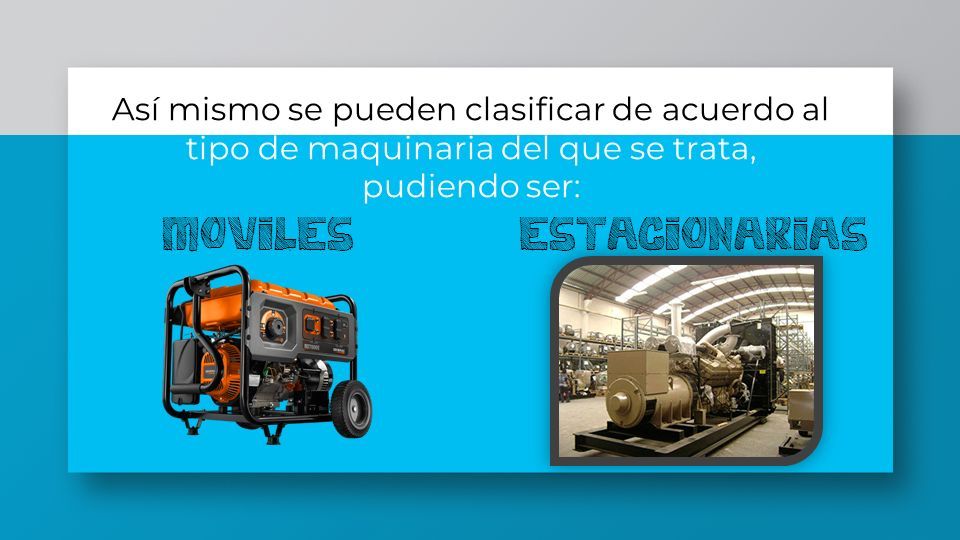

10 Así mismo se pueden clasificar de acuerdo al tipo de maquinaria del que se trata, pudiendo ser: MOVILES ESTACIONARIAS

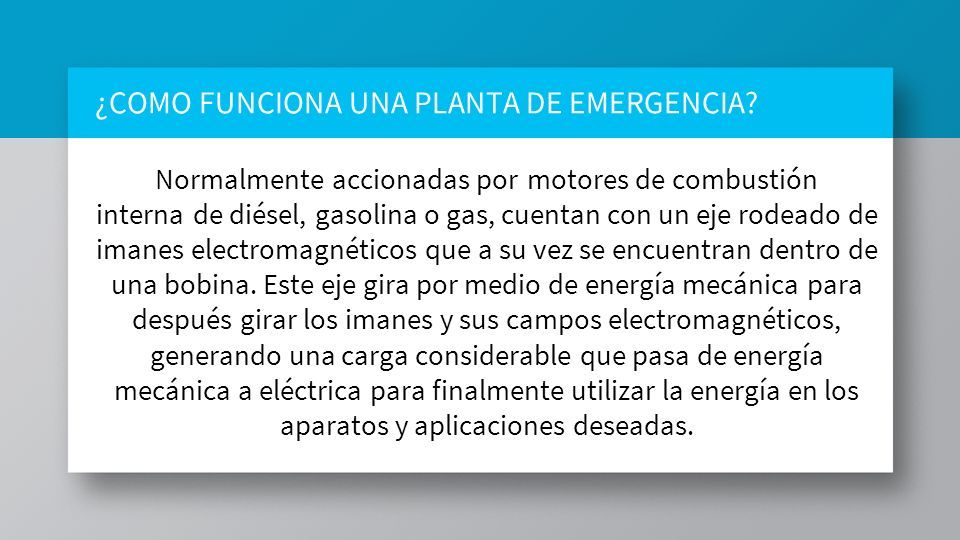

11 Normalmente accionadas por motores de combustión interna de diésel, gasolina o gas, cuentan con un eje rodeado de imanes electromagnéticos que a su vez se encuentran dentro de una bobina. Este eje gira por medio de energía mecánica para después girar los imanes y sus campos electromagnéticos, generando una carga considerable que pasa de energía mecánica a eléctrica para finalmente utilizar la energía en los aparatos y aplicaciones deseadas. ¿COMO FUNCIONA UNA PLANTA DE EMERGENCIA?

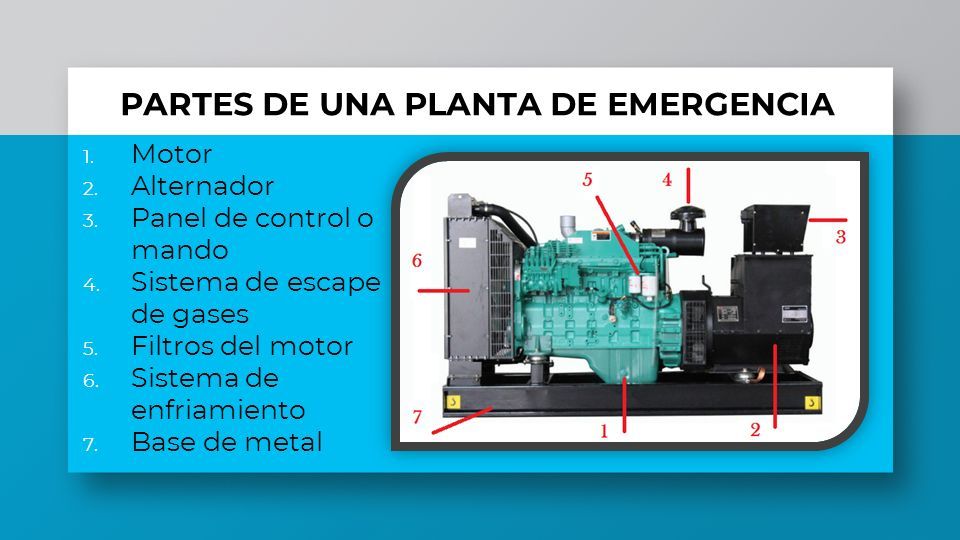

12 PARTES DE UNA PLANTA DE EMERGENCIA 1. Motor 2. Alternador 3. Panel de control o mando 4. Sistema de escape de gases 5. Filtros del motor 6. Sistema de enfriamiento 7. Base de metal

13  Revisar el nivel de agua del radiador.  Revisar el nivel de combustible en el tanque.  Revisar nivel de agua destilada en las baterías.  Mantenimiento y cambio de filtro de aire, aceite y combustible.  Válvulas de combustible.  Nivel de aceite en el cárter.  Cuidar cualquier tipo de fuga de aceite, agua o combustible (diésel, gas).  Revisar y ajustar cualquier pieza en el motor y tableros de control.  Probar la maquina en vació y con carga, revisando que todos los componentes funcionen adecuadamente de las dos formas, además de checar la tensión de las bandas del alternador y ventilador. ASPECTOS A CONSIDERAR EN EL MANTENIMIENTO

14 DONDE ES NECESARIO UTILIZAR UNA PLANTA DE EMERGENCIA

15 HOSPITALES ESTADIOS HOTELES PARQUES INDUSTRIALES RESTAURANTES

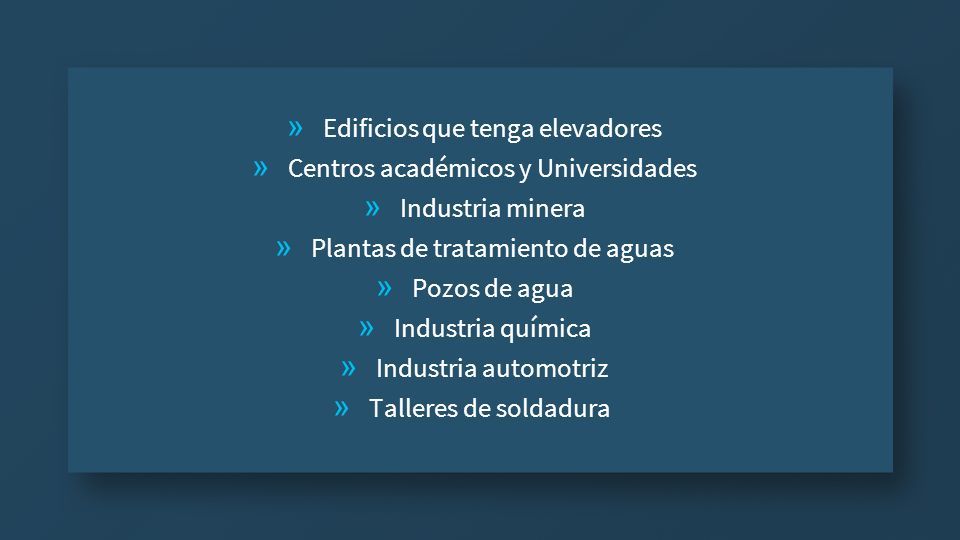

16  Edificios que tenga elevadores  Centros académicos y Universidades  Industria minera  Plantas de tratamiento de aguas  Pozos de agua  Industria química  Industria automotriz  Talleres de soldadura
