1 SPXXXX - Funciones básicas
Marzo / 2016 1

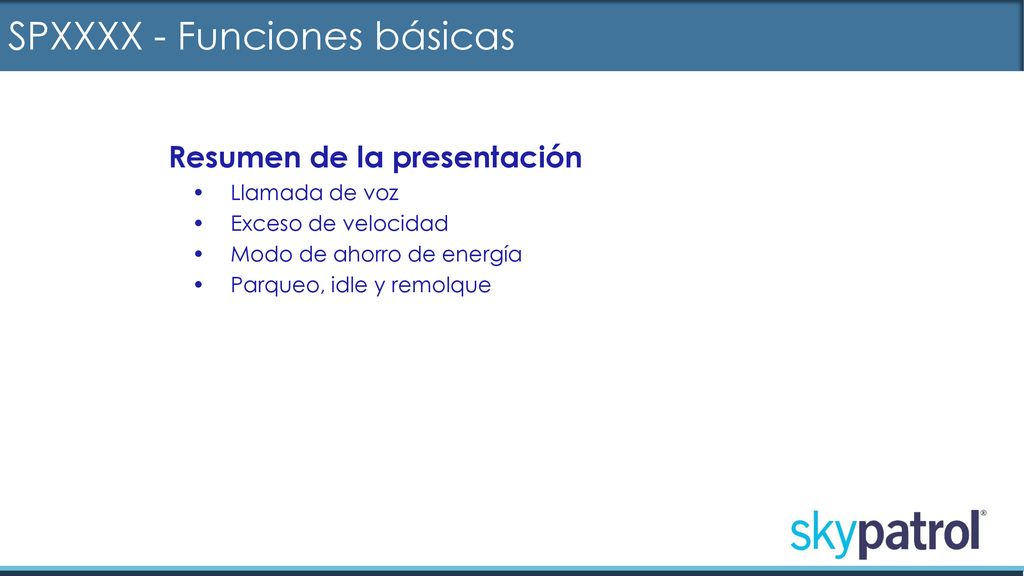

2 SPXXXX - Funciones básicas
Resumen de la presentación Llamada de voz Exceso de velocidad Modo de ahorro de energía Parqueo, idle y remolque

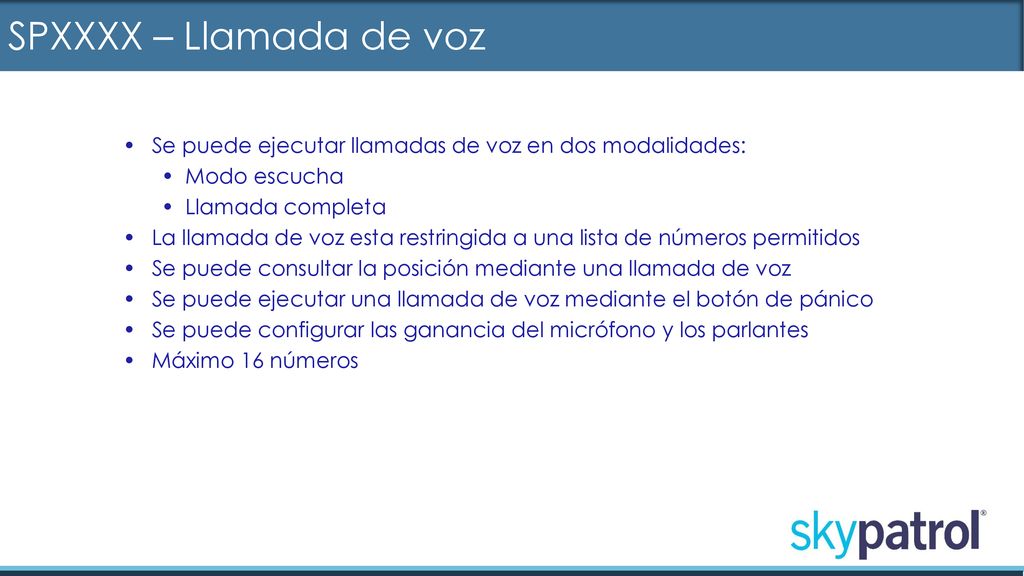

3 SPXXXX – Llamada de voz Se puede ejecutar llamadas de voz en dos modalidades: Modo escucha Llamada completa La llamada de voz esta restringida a una lista de números permitidos Se puede consultar la posición mediante una llamada de voz Se puede ejecutar una llamada de voz mediante el botón de pánico Se puede configurar las ganancia del micrófono y los parlantes Máximo 16 números

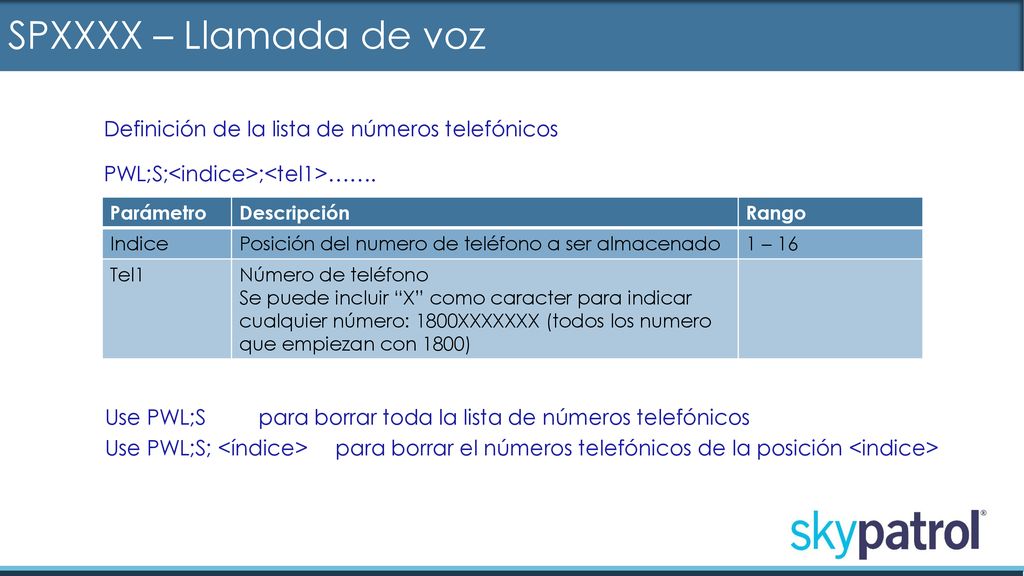

4 SPXXXX – Llamada de voz Definición de la lista de números telefónicos
PWL;S;<indice>;<tel1>……. Parámetro Descripción Rango Indice Posición del numero de teléfono a ser almacenado 1 – 16 Tel1 Número de teléfono Se puede incluir “X” como caracter para indicar cualquier número: 1800XXXXXXX (todos los numero que empiezan con 1800) Use PWL;S para borrar toda la lista de números telefónicos Use PWL;S; <índice> para borrar el números telefónicos de la posición <indice>

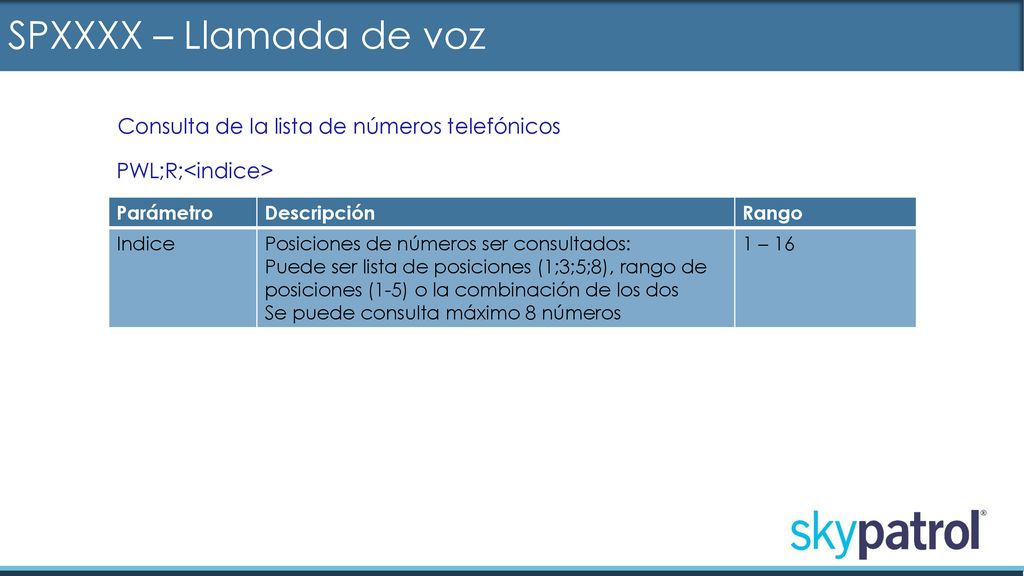

5 SPXXXX – Llamada de voz Consulta de la lista de números telefónicos
PWL;R;<indice> Parámetro Descripción Rango Indice Posiciones de números ser consultados: Puede ser lista de posiciones (1;3;5;8), rango de posiciones (1-5) o la combinación de los dos Se puede consulta máximo 8 números 1 – 16

6 SPXXXX – Llamada de voz Llamada en modo escucha
Si el número de teléfono esta en la lista, la unidad contesta después del primer ring Si el numero de teléfono no esta en la lista, la unidad cierra la llamada después del segundo ring En este modo cuando la llamada es establecida se habilita solo el micrófono MWL;<indice> Parámetro Descripción Rango Indice Posiciones de números ser incluidos: Puede ser lista de posiciones (1;3;5;8), rango de posiciones (1-5) o la combinación de los dos 1 – 16

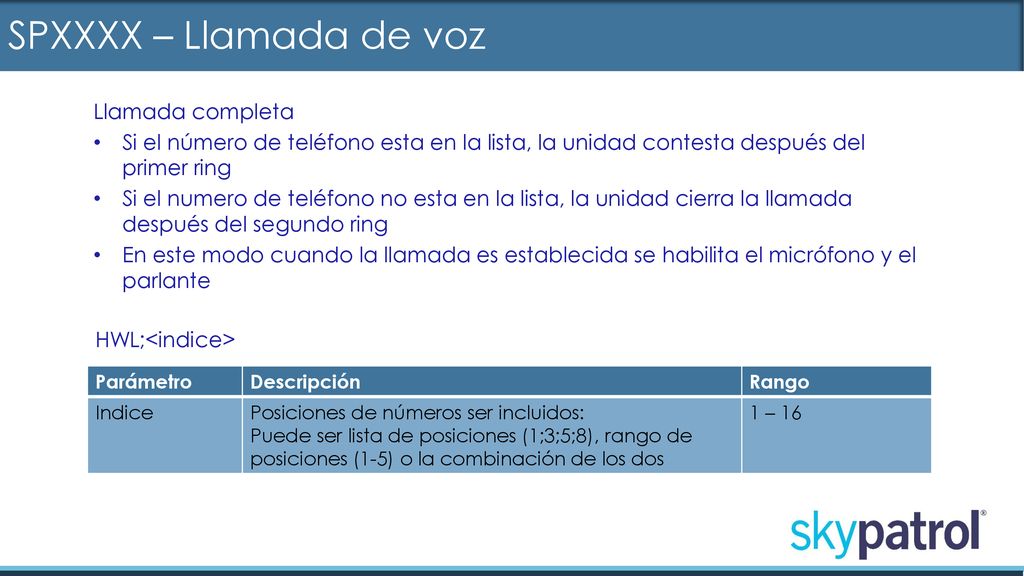

7 SPXXXX – Llamada de voz Llamada completa
Si el número de teléfono esta en la lista, la unidad contesta después del primer ring Si el numero de teléfono no esta en la lista, la unidad cierra la llamada después del segundo ring En este modo cuando la llamada es establecida se habilita el micrófono y el parlante HWL;<indice> Parámetro Descripción Rango Indice Posiciones de números ser incluidos: Puede ser lista de posiciones (1;3;5;8), rango de posiciones (1-5) o la combinación de los dos 1 – 16

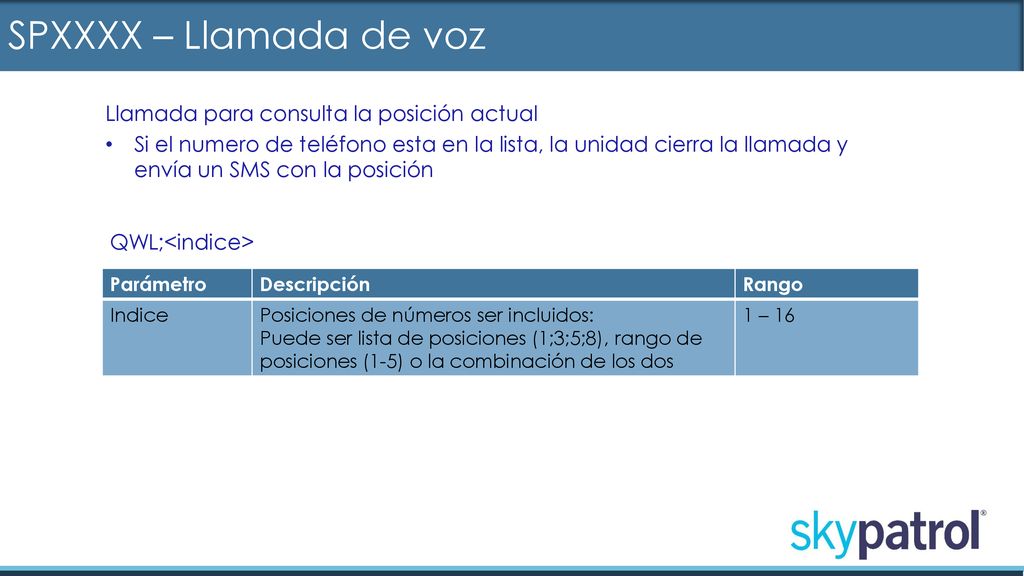

8 SPXXXX – Llamada de voz Llamada para consulta la posición actual
Si el numero de teléfono esta en la lista, la unidad cierra la llamada y envía un SMS con la posición QWL;<indice> Parámetro Descripción Rango Indice Posiciones de números ser incluidos: Puede ser lista de posiciones (1;3;5;8), rango de posiciones (1-5) o la combinación de los dos 1 – 16

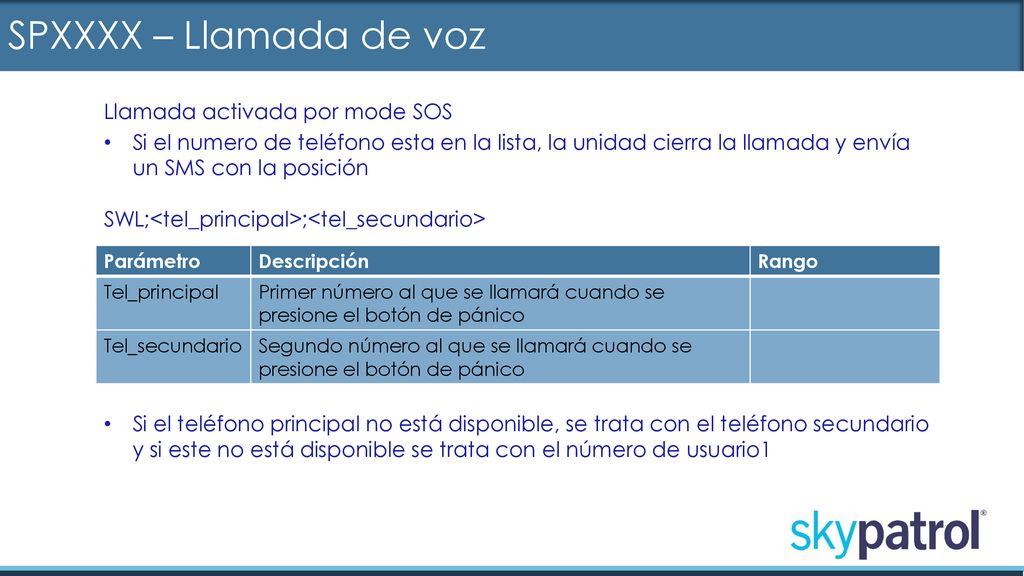

9 SPXXXX – Llamada de voz Llamada activada por mode SOS
Si el numero de teléfono esta en la lista, la unidad cierra la llamada y envía un SMS con la posición SWL;<tel_principal>;<tel_secundario> Parámetro Descripción Rango Tel_principal Primer número al que se llamará cuando se presione el botón de pánico Tel_secundario Segundo número al que se llamará cuando se presione el botón de pánico Si el teléfono principal no está disponible, se trata con el teléfono secundario y si este no está disponible se trata con el número de usuario1

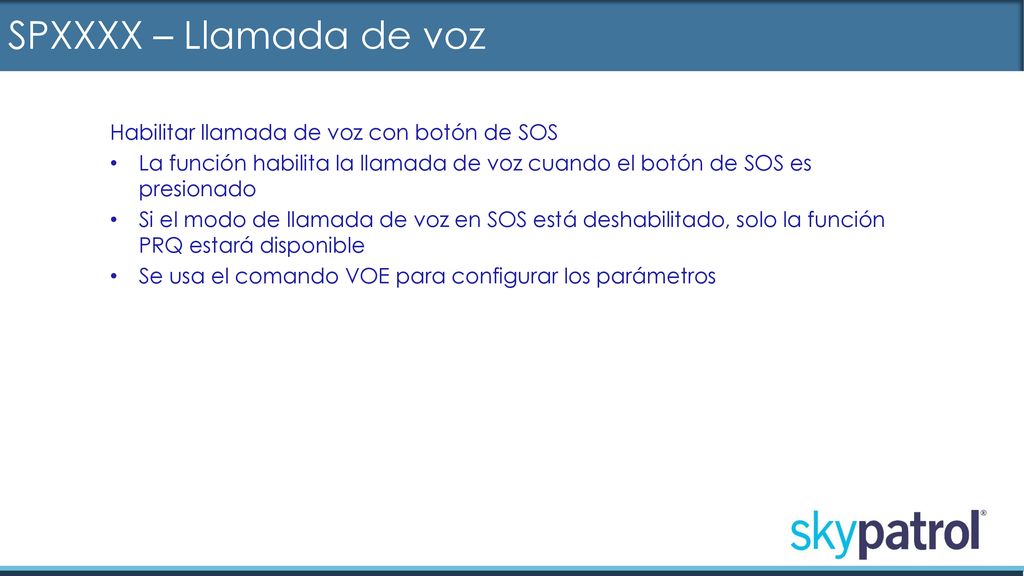

10 SPXXXX – Llamada de voz Habilitar llamada de voz con botón de SOS
La función habilita la llamada de voz cuando el botón de SOS es presionado Si el modo de llamada de voz en SOS está deshabilitado, solo la función PRQ estará disponible Se usa el comando VOE para configurar los parámetros

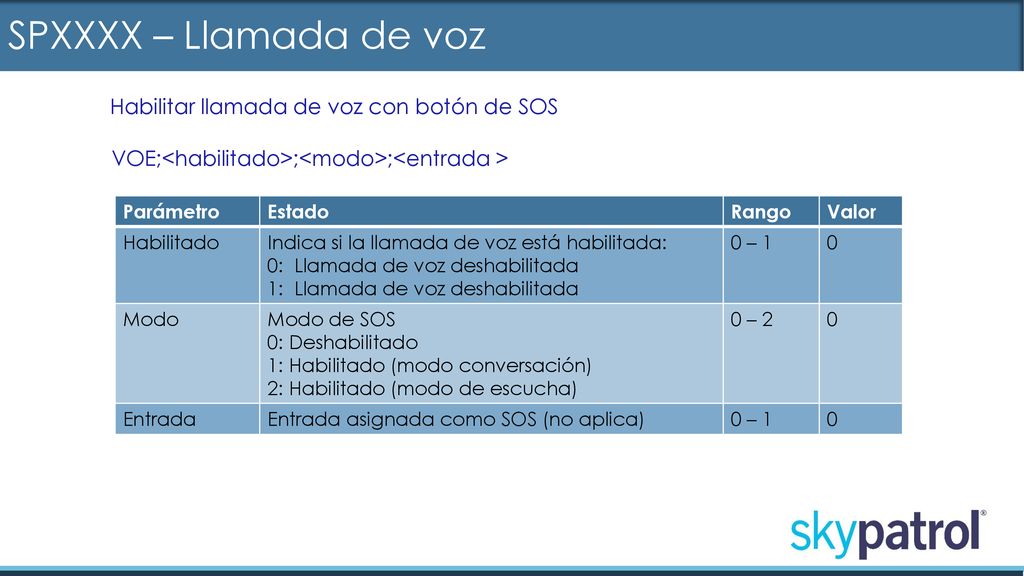

11 SPXXXX – Llamada de voz Habilitar llamada de voz con botón de SOS
VOE;<habilitado>;<modo>;<entrada > Parámetro Estado Rango Valor Habilitado Indica si la llamada de voz está habilitada: 0: Llamada de voz deshabilitada 1: Llamada de voz deshabilitada 0 – 1 Modo Modo de SOS 0: Deshabilitado 1: Habilitado (modo conversación) 2: Habilitado (modo de escucha) 0 – 2 Entrada Entrada asignada como SOS (no aplica)

12 SPXXXX – Llamada de voz Configurar micrófono y parlante
AGN[ID];<microfono>;<parlante> Parámetro Estado Rango ID Siempre 0 Microfono Ganancia del micrófono 0 – 7 Parlante Ganancia del parlante

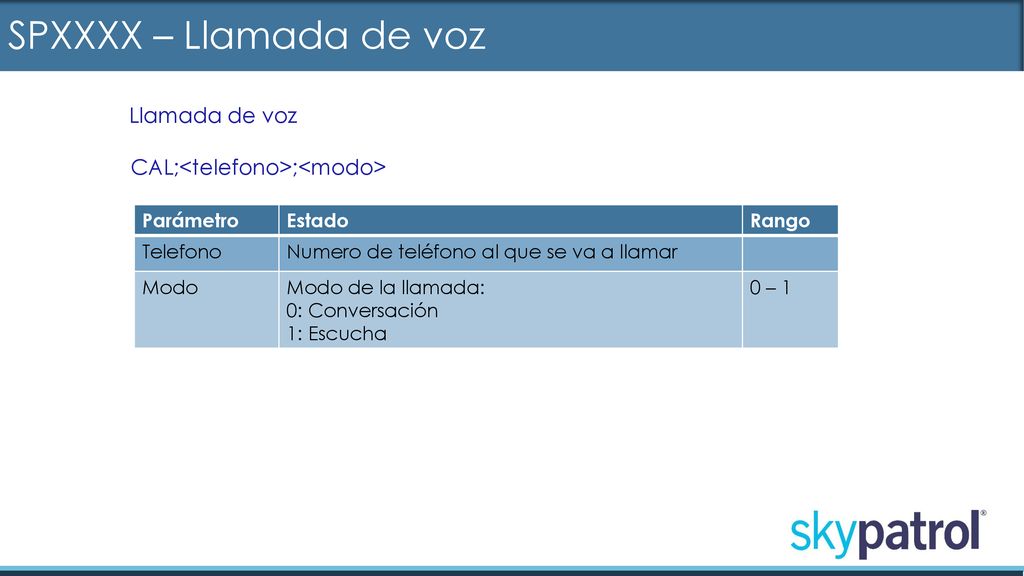

13 SPXXXX – Llamada de voz Llamada de voz
CAL;<telefono>;<modo> Parámetro Estado Rango Telefono Numero de teléfono al que se va a llamar Modo Modo de la llamada: 0: Conversación 1: Escucha 0 – 1

14 SPXXXX – Exceso de velocidad
Se puede configurar un solo rango de velocidades Los eventos que se generan son configurables El exceso de velocidad tiempo de duración SPO;<modo>;<parlante> Parámetro Estado Rango Modo Modo en que se comporta el evento de exceso de velocidad 0: Deshabilitado 1: Evento se genera cando entra en el rango 2: Evento se genera cando sale del rango 3: Evento se genera cando entra o sale del rango 0 - 3

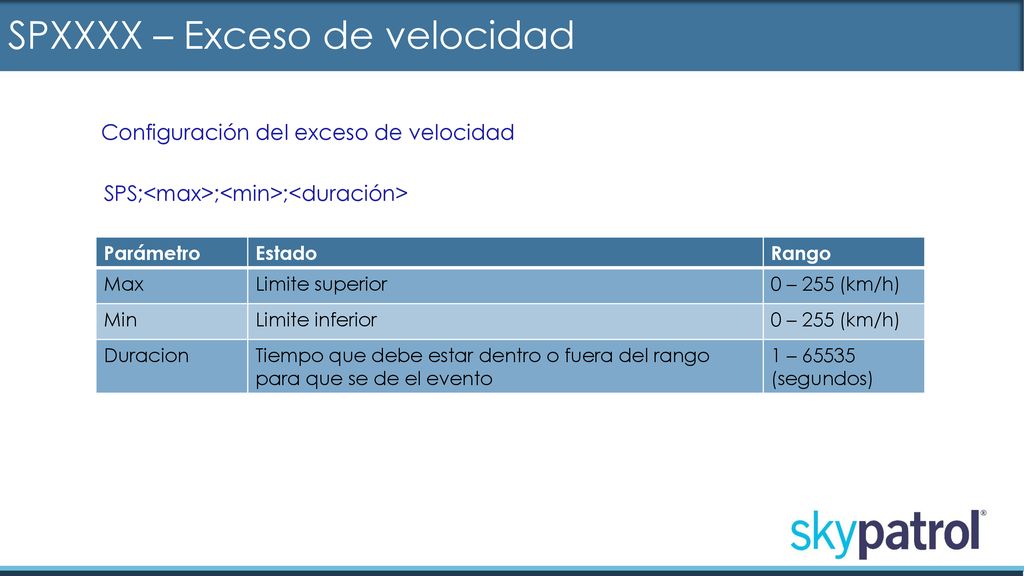

15 SPXXXX – Exceso de velocidad
Configuración del exceso de velocidad SPS;<max>;<min>;<duración> Parámetro Estado Rango Max Limite superior 0 – 255 (km/h) Min Limite inferior Duracion Tiempo que debe estar dentro o fuera del rango para que se de el evento 1 – (segundos)

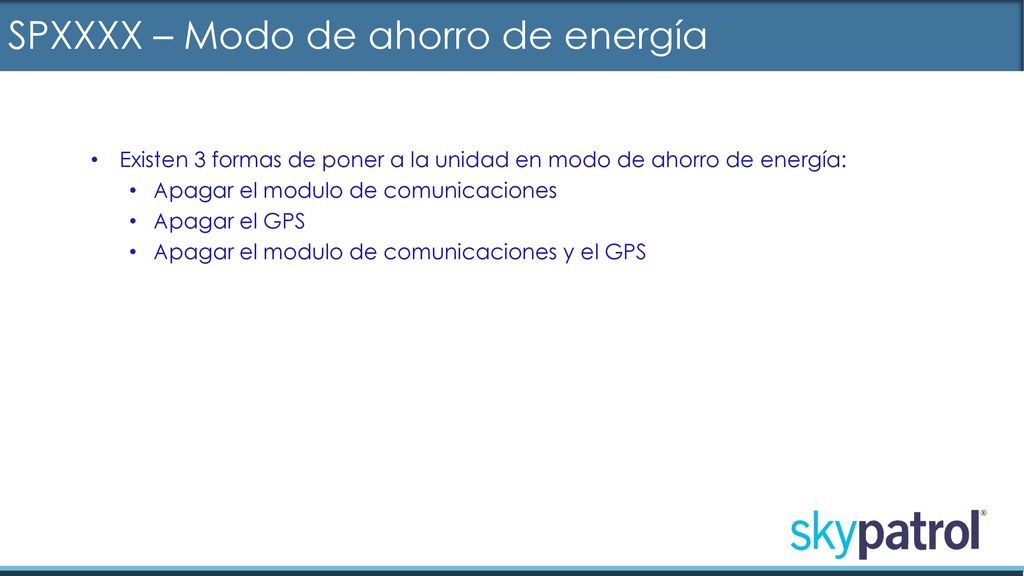

16 SPXXXX – Modo de ahorro de energía
Existen 3 formas de poner a la unidad en modo de ahorro de energía: Apagar el modulo de comunicaciones Apagar el GPS Apagar el modulo de comunicaciones y el GPS

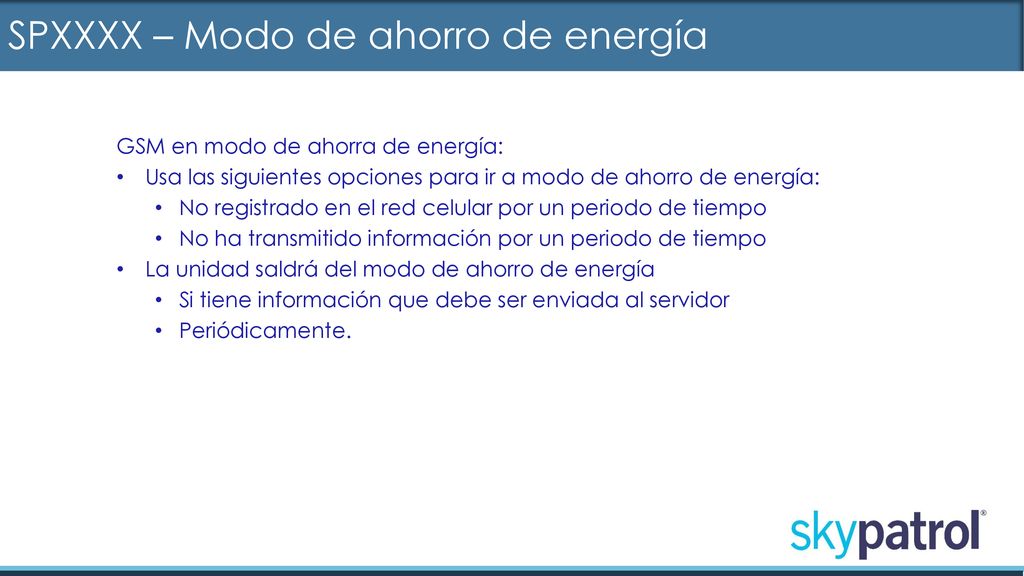

17 SPXXXX – Modo de ahorro de energía
GSM en modo de ahorra de energía: Usa las siguientes opciones para ir a modo de ahorro de energía: No registrado en el red celular por un periodo de tiempo No ha transmitido información por un periodo de tiempo La unidad saldrá del modo de ahorro de energía Si tiene información que debe ser enviada al servidor Periódicamente.

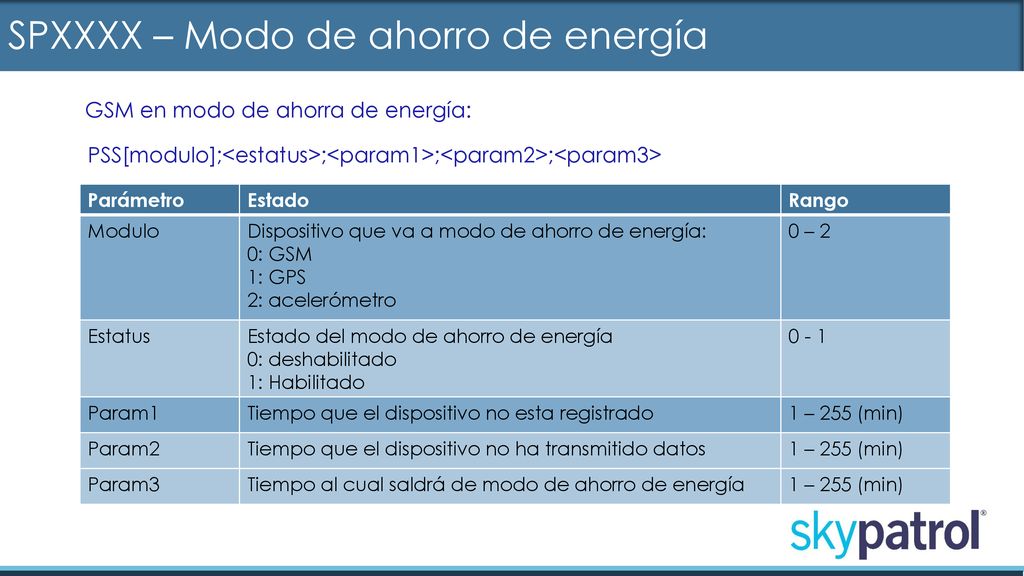

18 SPXXXX – Modo de ahorro de energía
GSM en modo de ahorra de energía: PSS[modulo];<estatus>;<param1>;<param2>;<param3> Parámetro Estado Rango Modulo Dispositivo que va a modo de ahorro de energía: 0: GSM 1: GPS 2: acelerómetro 0 – 2 Estatus Estado del modo de ahorro de energía 0: deshabilitado 1: Habilitado 0 - 1 Param1 Tiempo que el dispositivo no esta registrado 1 – 255 (min) Param2 Tiempo que el dispositivo no ha transmitido datos Param3 Tiempo al cual saldrá de modo de ahorro de energía

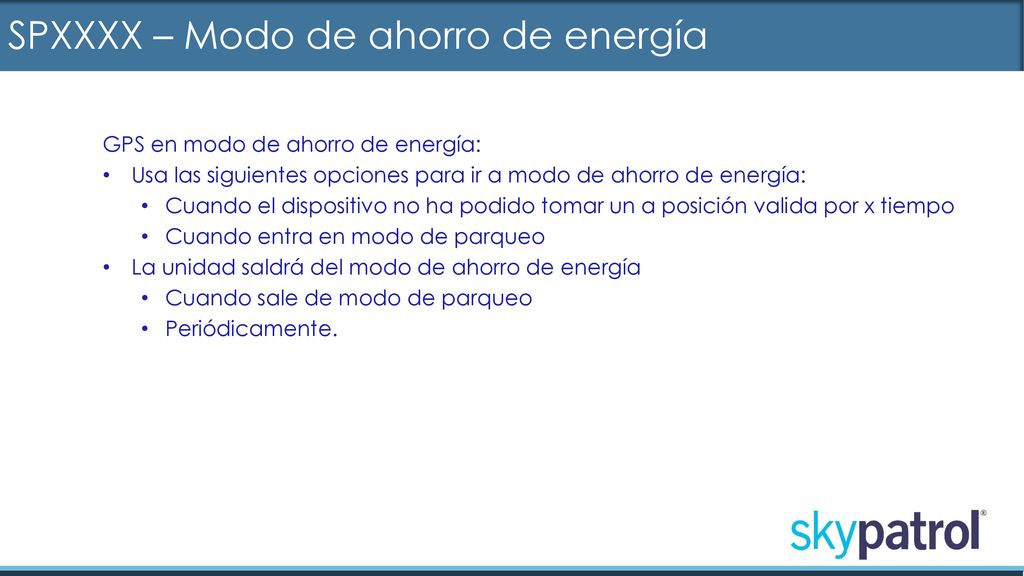

19 SPXXXX – Modo de ahorro de energía
GPS en modo de ahorro de energía: Usa las siguientes opciones para ir a modo de ahorro de energía: Cuando el dispositivo no ha podido tomar un a posición valida por x tiempo Cuando entra en modo de parqueo La unidad saldrá del modo de ahorro de energía Cuando sale de modo de parqueo Periódicamente.

20 SPXXXX – Modo de ahorro de energía
GSM en modo de ahorra de energía: PSS[modulo];<estatus>;<param1>;<param2>;<param3> Parámetro Estado Rango Modulo Dispositivo que va a modo de ahorro de energía: 0: GSM 1: GPS 2: acelerómetro 0 – 2 Estatus Estado del modo de ahorro de energía 0: deshabilitado 1: Habilitado 0 - 1 Param1 Tiempo que el GPS no ha conseguido una posición válida 1 – 255 (min) Param2 Tiempo al cual saldrá de modo de ahorro de energía

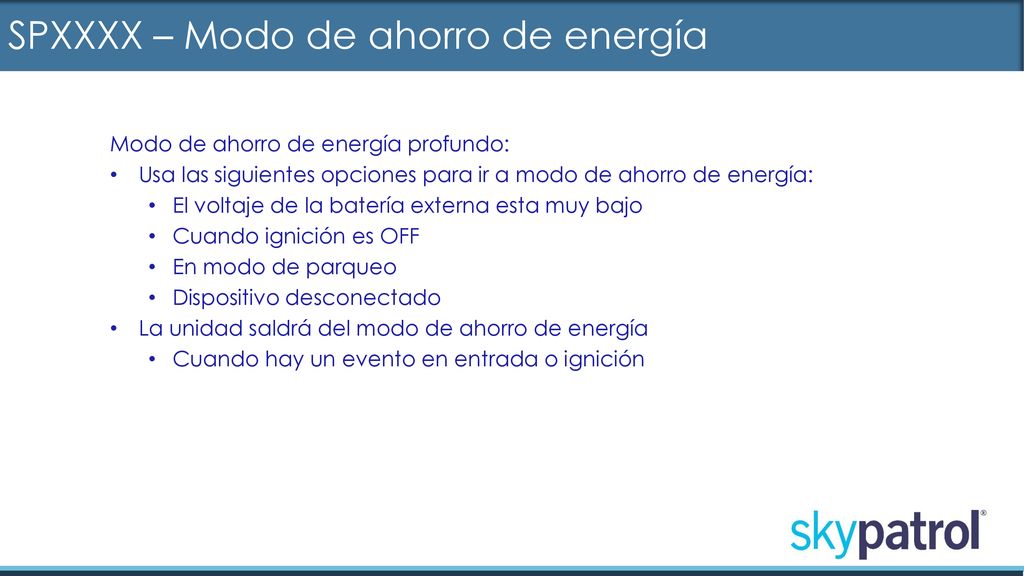

21 SPXXXX – Modo de ahorro de energía
Modo de ahorro de energía profundo: Usa las siguientes opciones para ir a modo de ahorro de energía: El voltaje de la batería externa esta muy bajo Cuando ignición es OFF En modo de parqueo Dispositivo desconectado La unidad saldrá del modo de ahorro de energía Cuando hay un evento en entrada o ignición

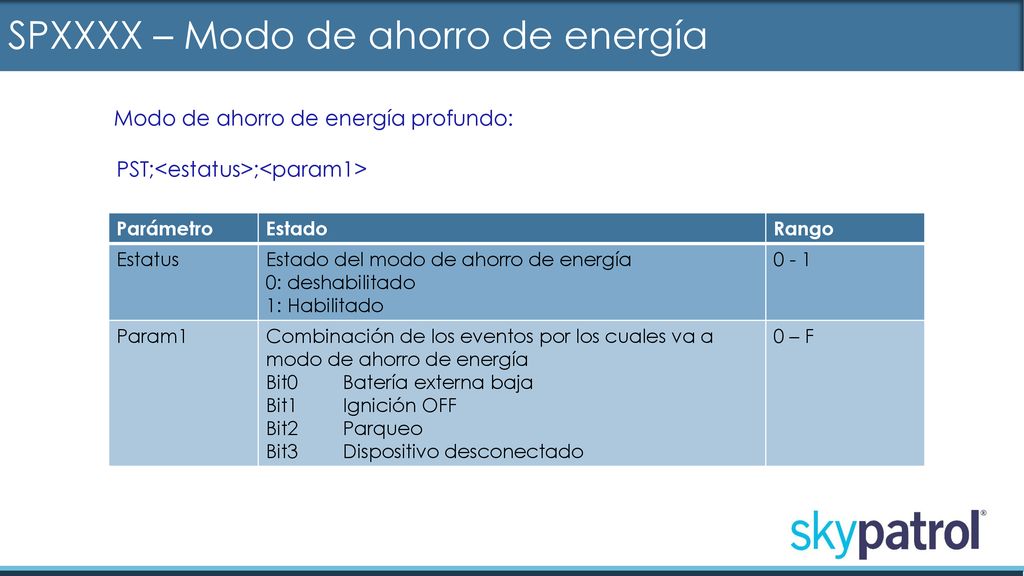

22 SPXXXX – Modo de ahorro de energía
Modo de ahorro de energía profundo: PST;<estatus>;<param1> Parámetro Estado Rango Estatus Estado del modo de ahorro de energía 0: deshabilitado 1: Habilitado 0 - 1 Param1 Combinación de los eventos por los cuales va a modo de ahorro de energía Bit0 Batería externa baja Bit1 Ignición OFF Bit2 Parqueo Bit3 Dispositivo desconectado 0 – F

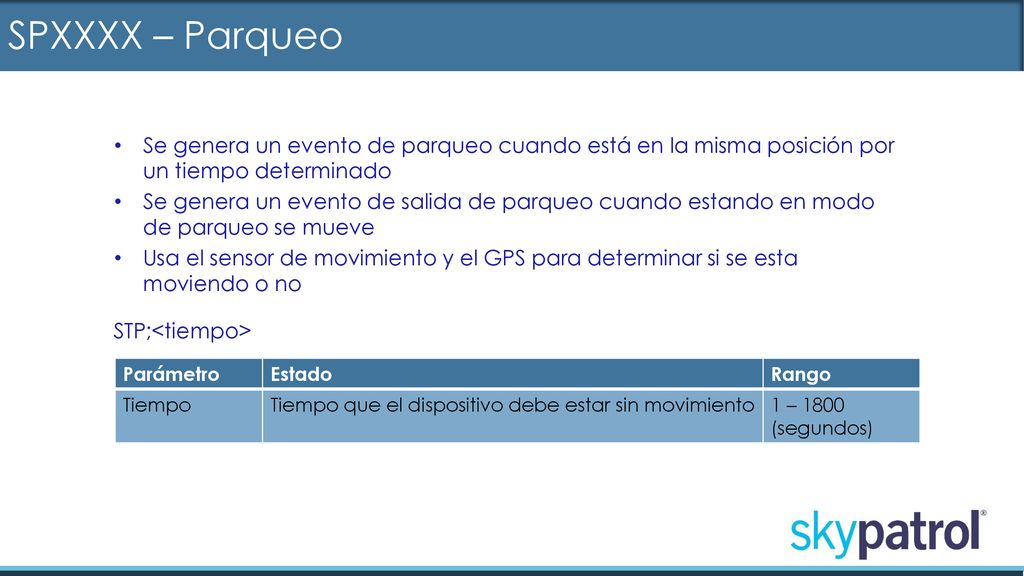

23 SPXXXX – Parqueo Se genera un evento de parqueo cuando está en la misma posición por un tiempo determinado Se genera un evento de salida de parqueo cuando estando en modo de parqueo se mueve Usa el sensor de movimiento y el GPS para determinar si se esta moviendo o no STP;<tiempo> Parámetro Estado Rango Tiempo Tiempo que el dispositivo debe estar sin movimiento 1 – 1800 (segundos)

24 SPXXXX – Idle Se genera un evento de idle cuando está en la misma posición con ignición ON por un tiempo determinado Se genera un evento de salida de idle cuando estando en modo de idle se mueve o ignición es OFF por un periodo de tiempo Usa el sensor de movimiento y el GPS para determinar si se esta moviendo o no ILO;<modo> Parámetro Estado Rango Modo Si el modo de idle esta habilitado 0: deshabilitado 1: habilitado 0 – 1

25 SPXXXX – Idle ILS;<t_detenido>;<t_movimiento> Parámetro
Estado Rango T_detenido Tiempo que debe estar detenido con ignición ON para generar el evento 1 – (segundos) T_movimiento Tiempo que debe estar moviéndose o ignición OFF para generar el evento

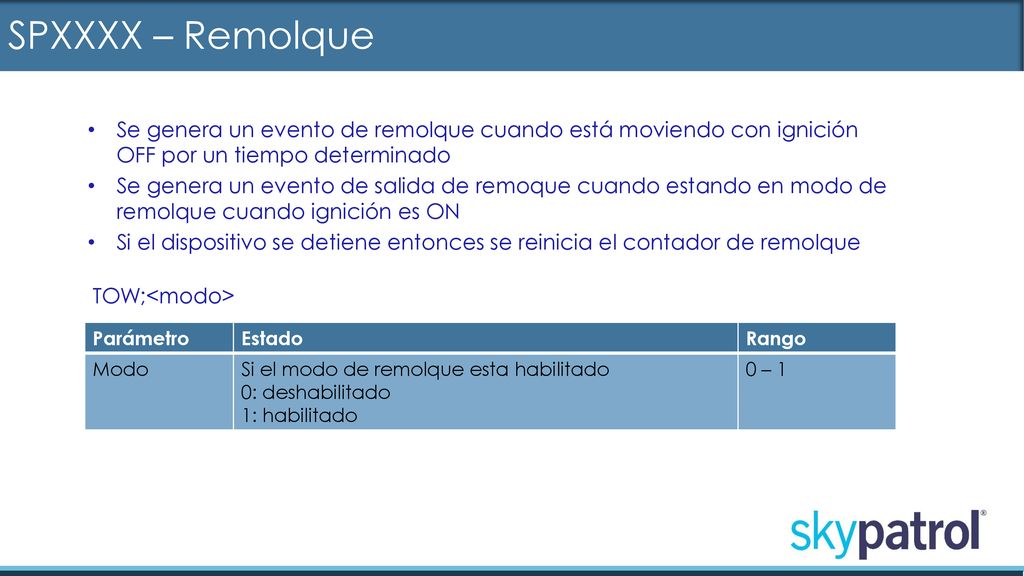

26 SPXXXX – Remolque Se genera un evento de remolque cuando está moviendo con ignición OFF por un tiempo determinado Se genera un evento de salida de remoque cuando estando en modo de remolque cuando ignición es ON Si el dispositivo se detiene entonces se reinicia el contador de remolque TOW;<modo> Parámetro Estado Rango Modo Si el modo de remolque esta habilitado 0: deshabilitado 1: habilitado 0 – 1

27 Preguntas / Repuestas SPXXXX - Funciones básicas
