1 FORMATOS Y TIPOS DE LÍNEAS D.I. Ketty Alexandra Rojas S. Escuela de Diseño Industrial Universidad Industrial de santander

2 FORMATOS NORMALIZADOS

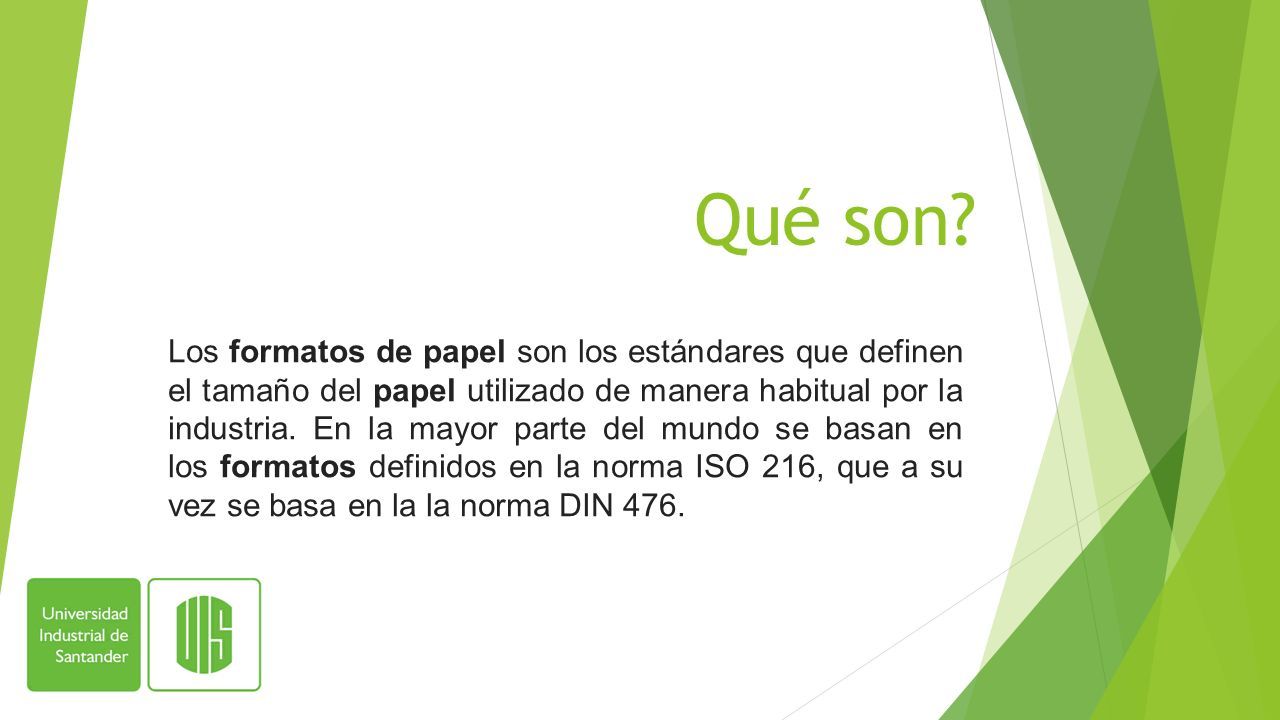

3 Qué son? Los formatos de papel son los estándares que definen el tamaño del papel utilizado de manera habitual por la industria. En la mayor parte del mundo se basan en los formatos definidos en la norma ISO 216, que a su vez se basa en la la norma DIN 476.

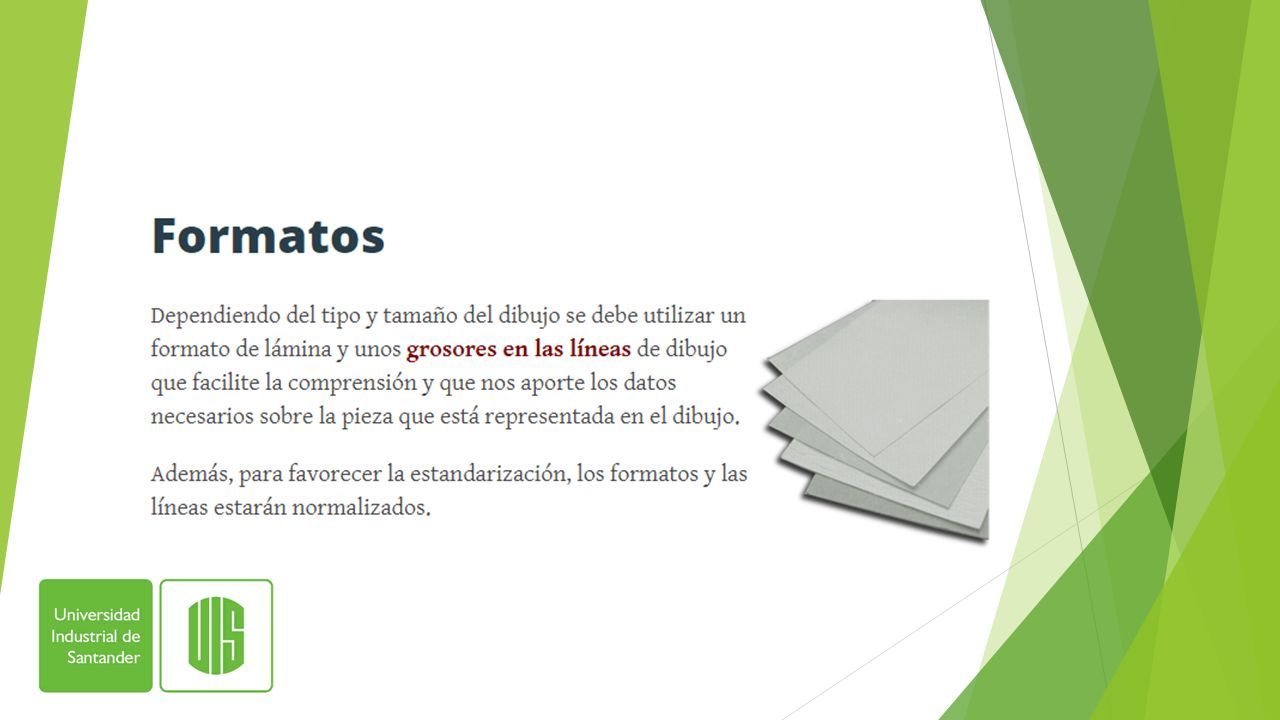

4

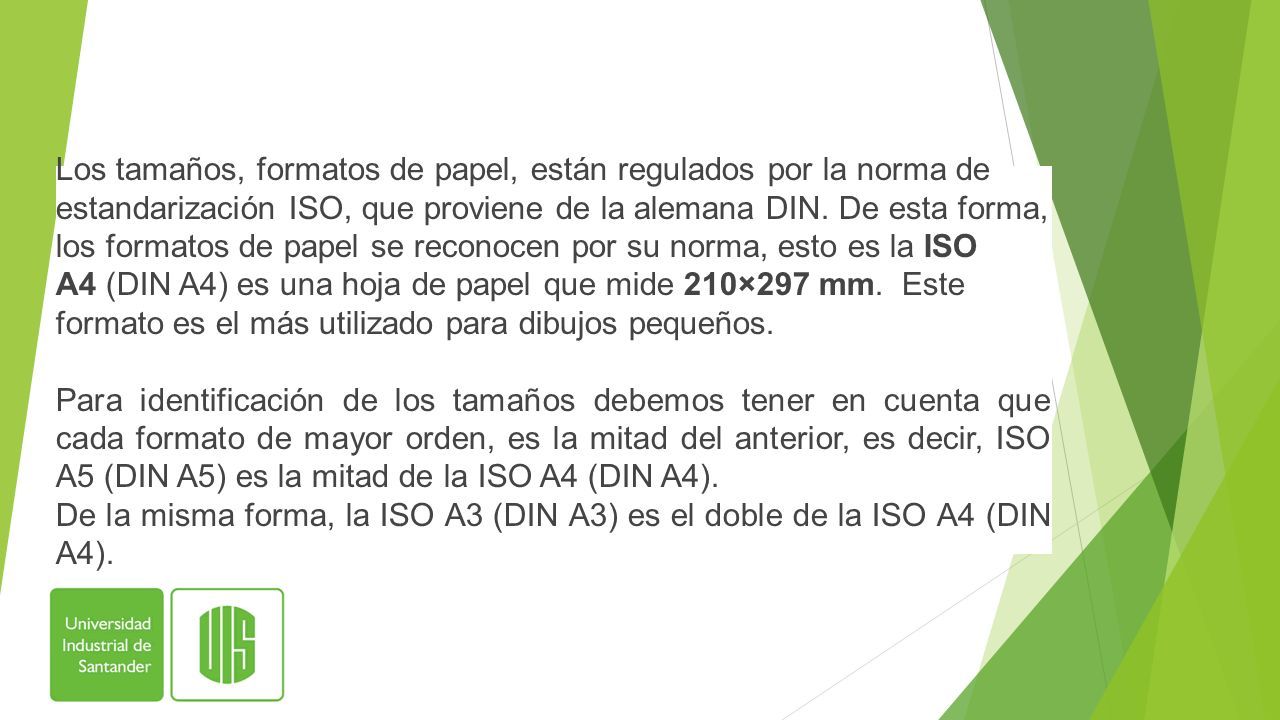

5 Los tamaños, formatos de papel, están regulados por la norma de estandarización ISO, que proviene de la alemana DIN. De esta forma, los formatos de papel se reconocen por su norma, esto es la ISO A4 (DIN A4) es una hoja de papel que mide 210×297 mm. Este formato es el más utilizado para dibujos pequeños. Para identificación de los tamaños debemos tener en cuenta que cada formato de mayor orden, es la mitad del anterior, es decir, ISO A5 (DIN A5) es la mitad de la ISO A4 (DIN A4). De la misma forma, la ISO A3 (DIN A3) es el doble de la ISO A4 (DIN A4).

6

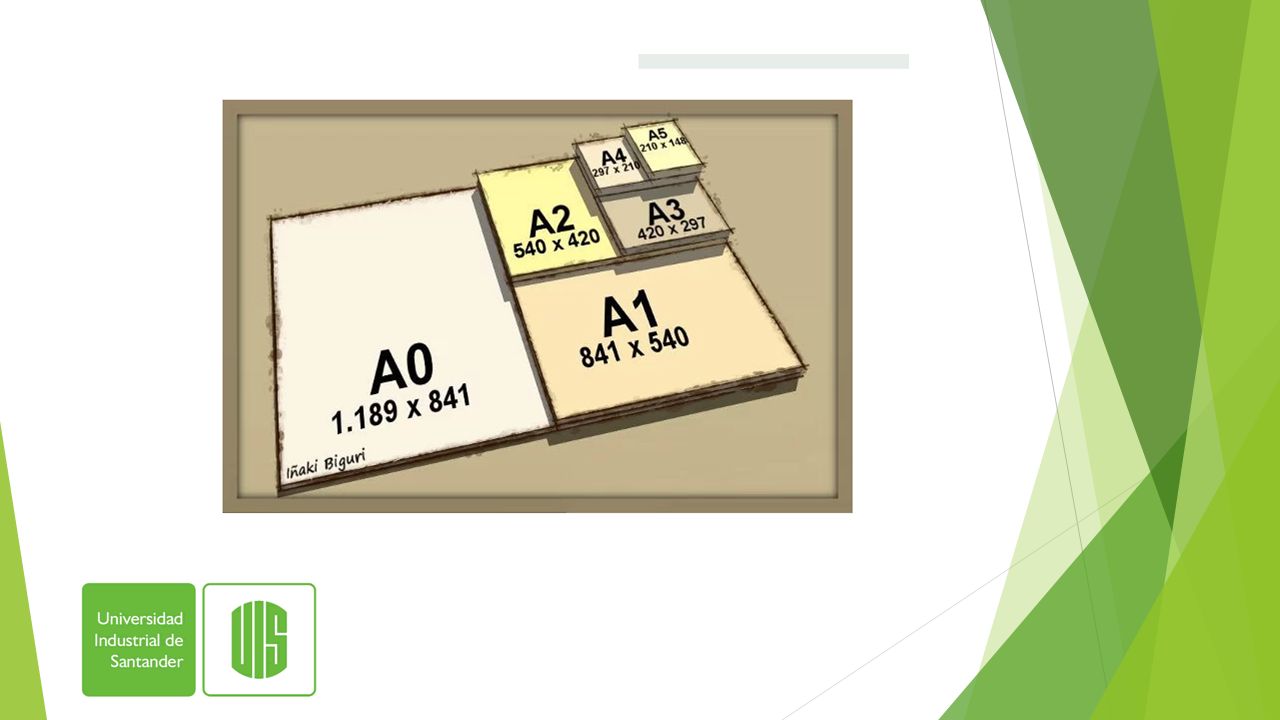

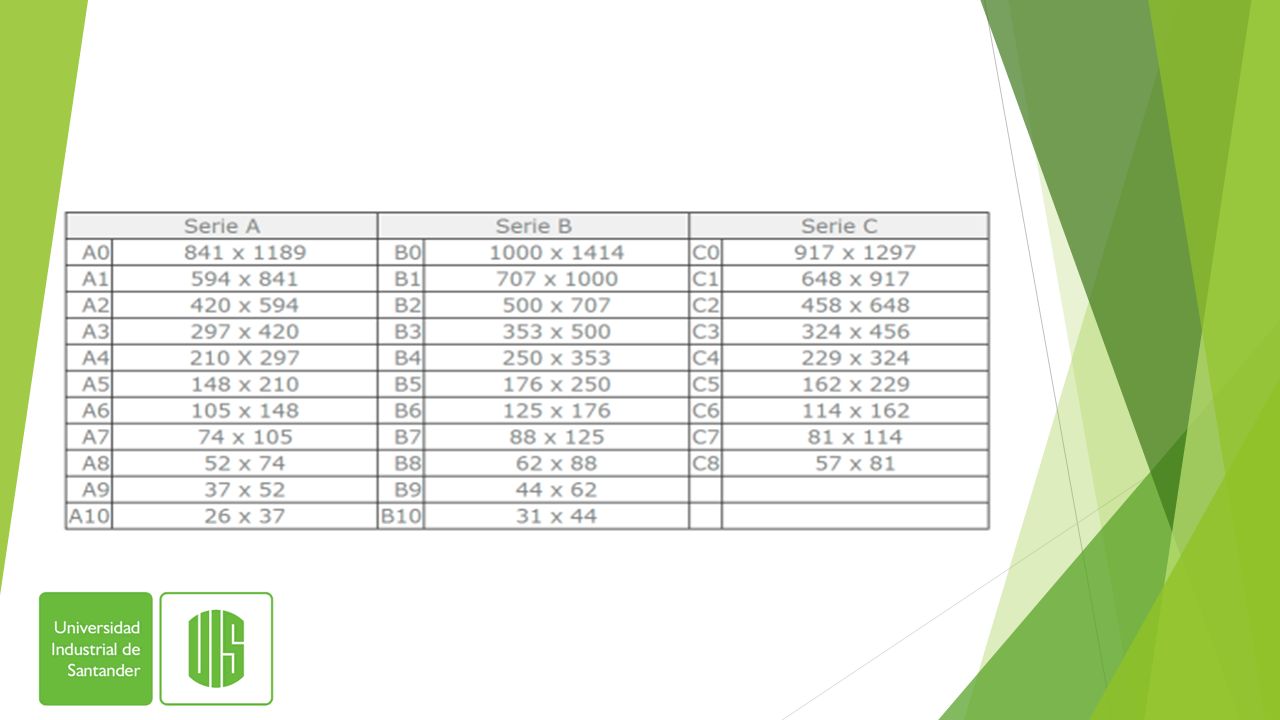

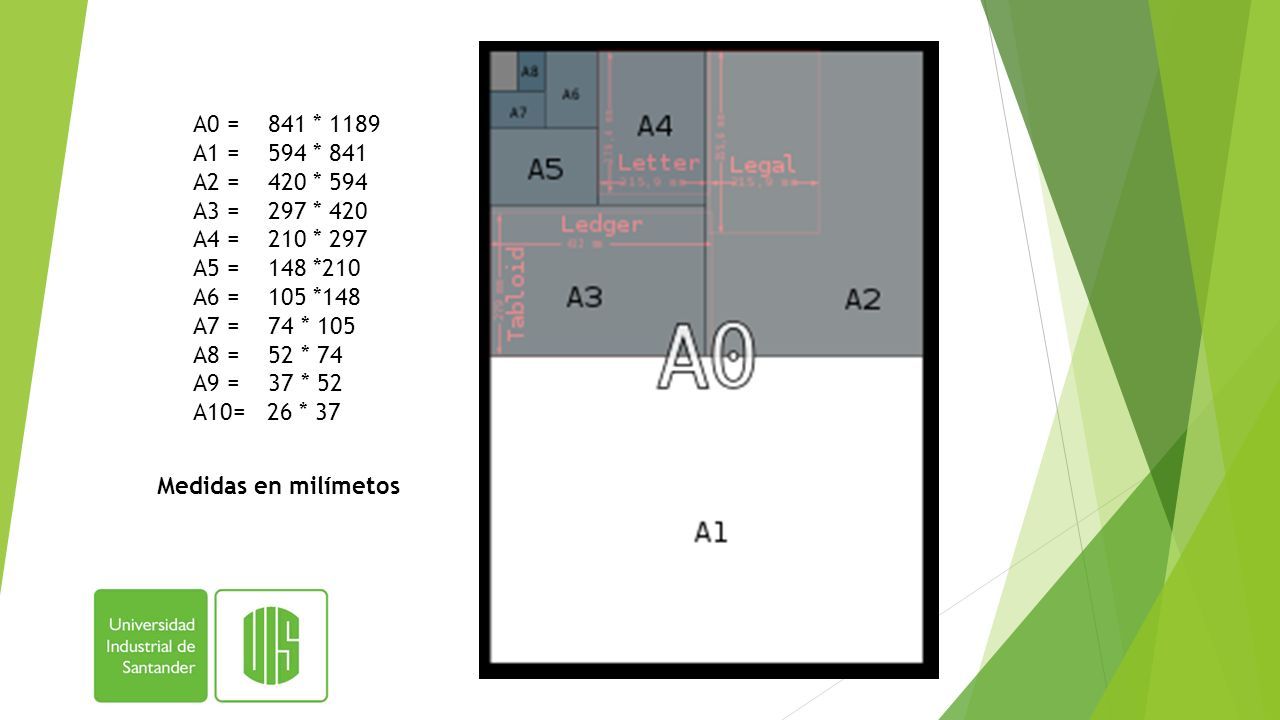

7 A0 = 841 * 1189 A1 = 594 * 841 A2 = 420 * 594 A3 = 297 * 420 A4 = 210 * 297 A5 = 148 *210 A6 = 105 *148 A7 = 74 * 105 A8 = 52 * 74 A9 = 37 * 52 A10= 26 * 37 Medidas en milímetos

8

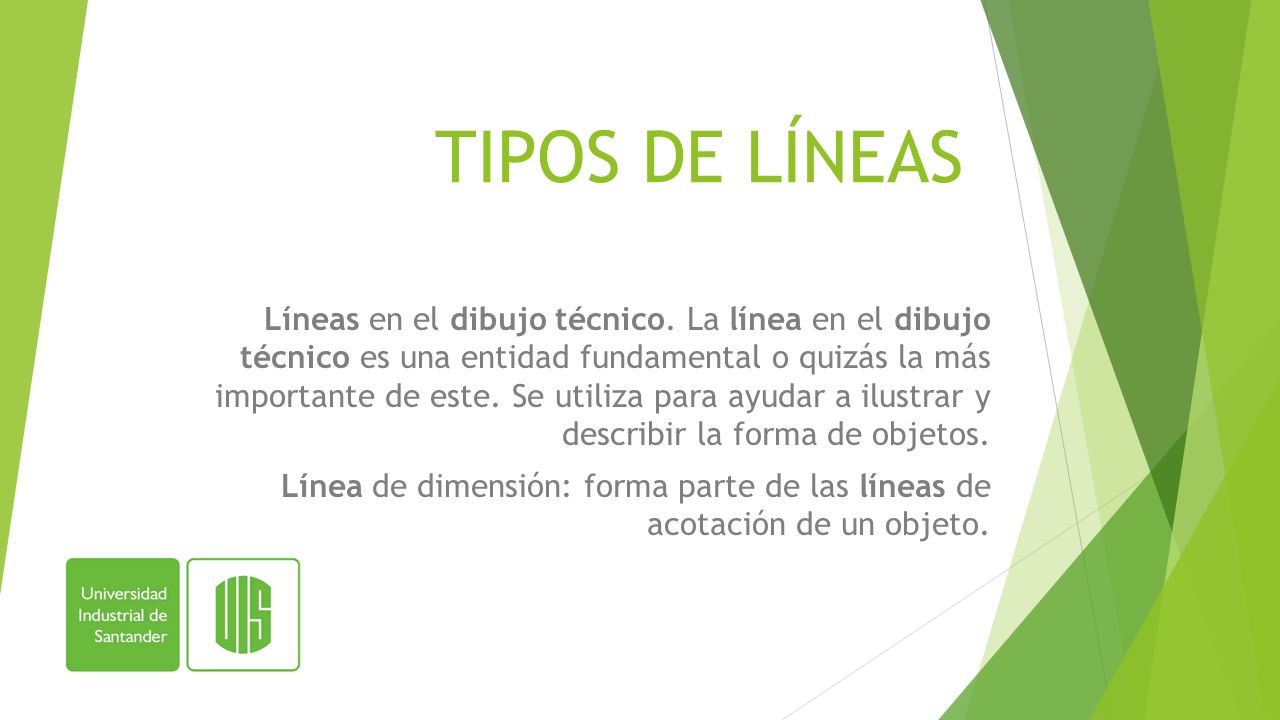

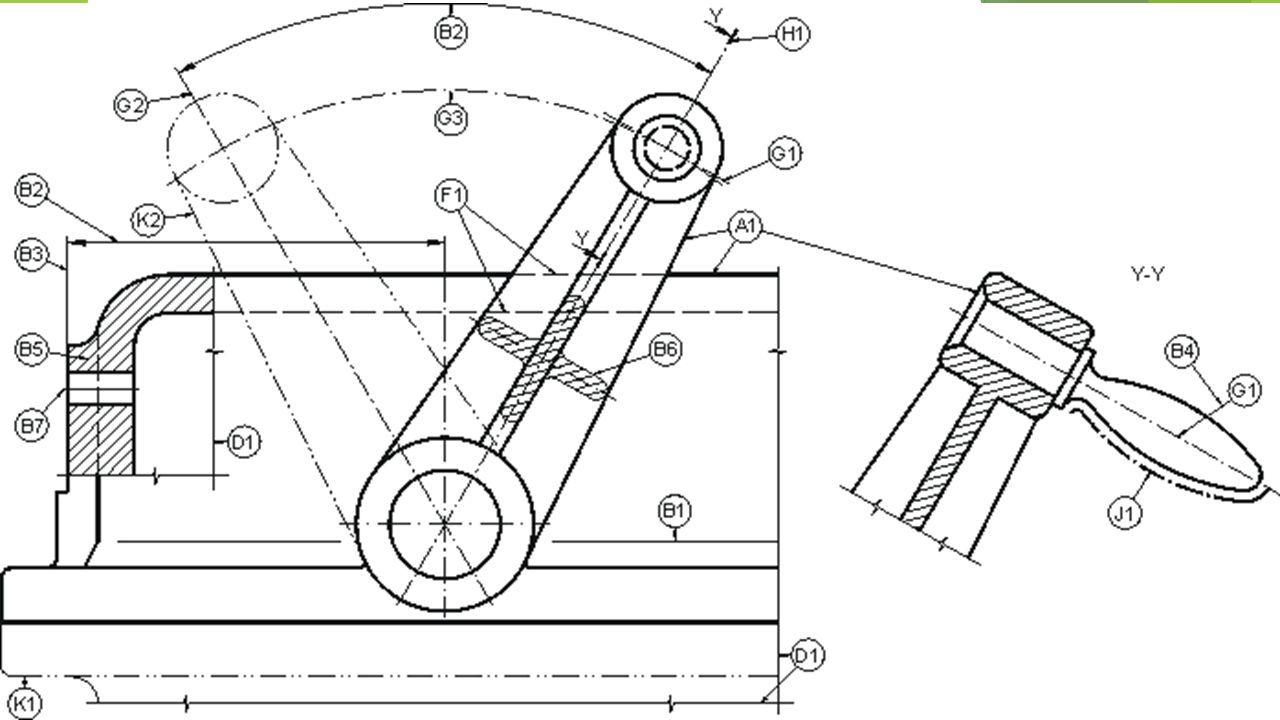

9 TIPOS DE LÍNEAS Líneas en el dibujo técnico. La línea en el dibujo técnico es una entidad fundamental o quizás la más importante de este. Se utiliza para ayudar a ilustrar y describir la forma de objetos. Línea de dimensión: forma parte de las líneas de acotación de un objeto.

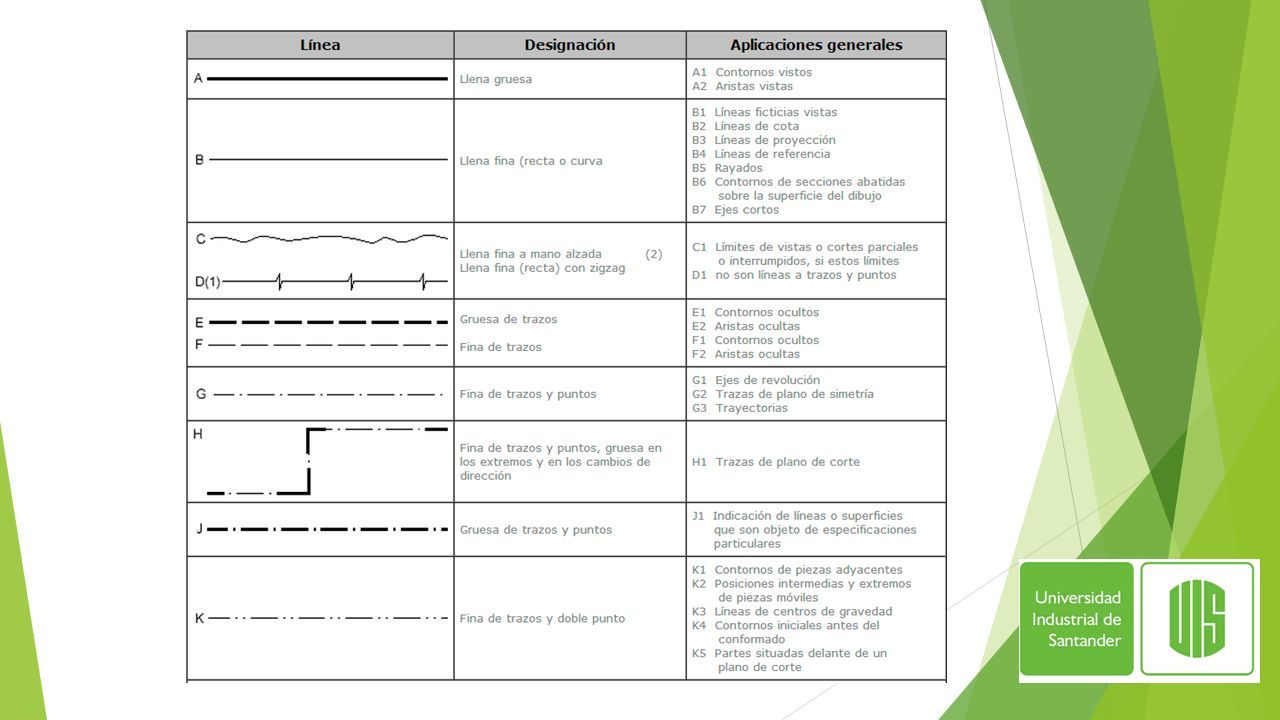

10

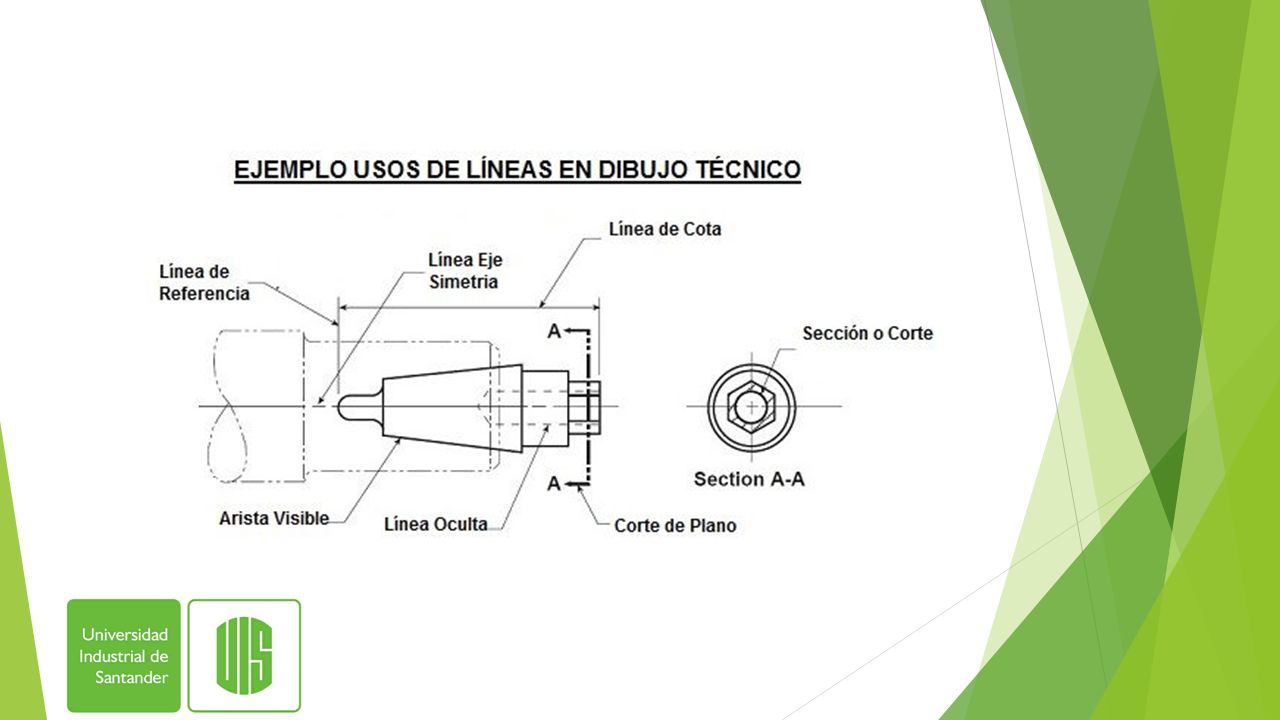

11

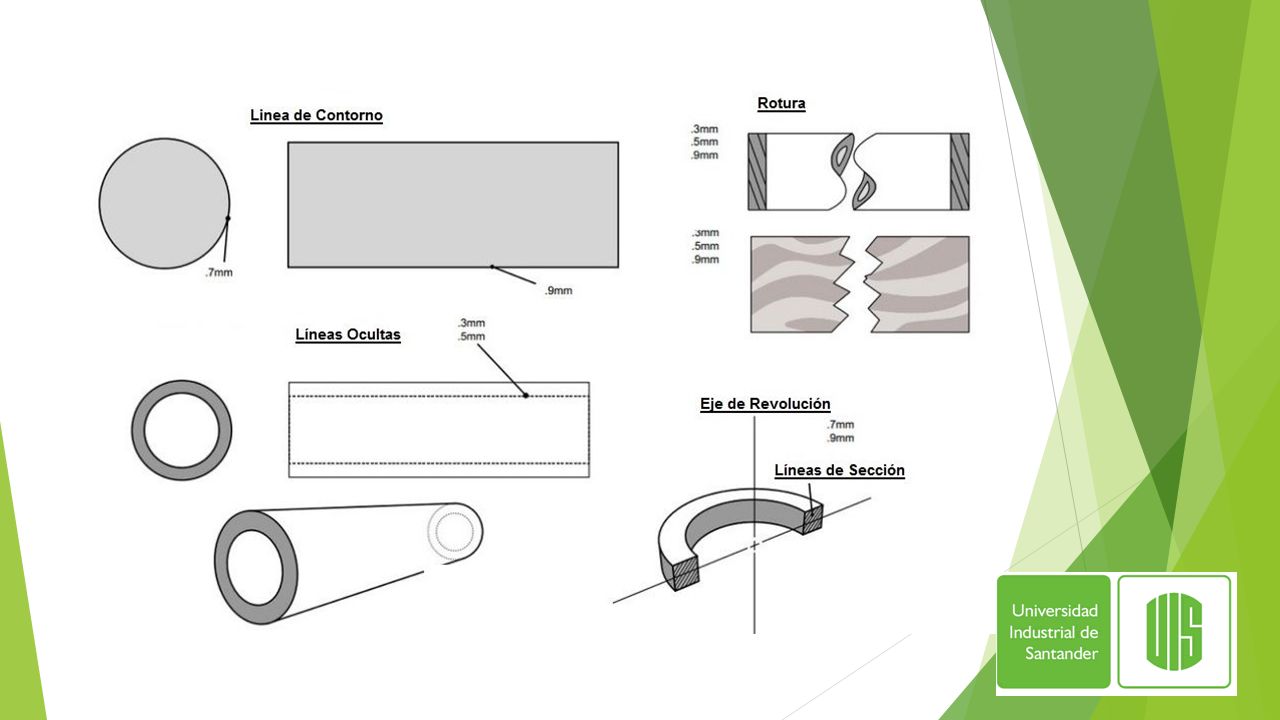

12

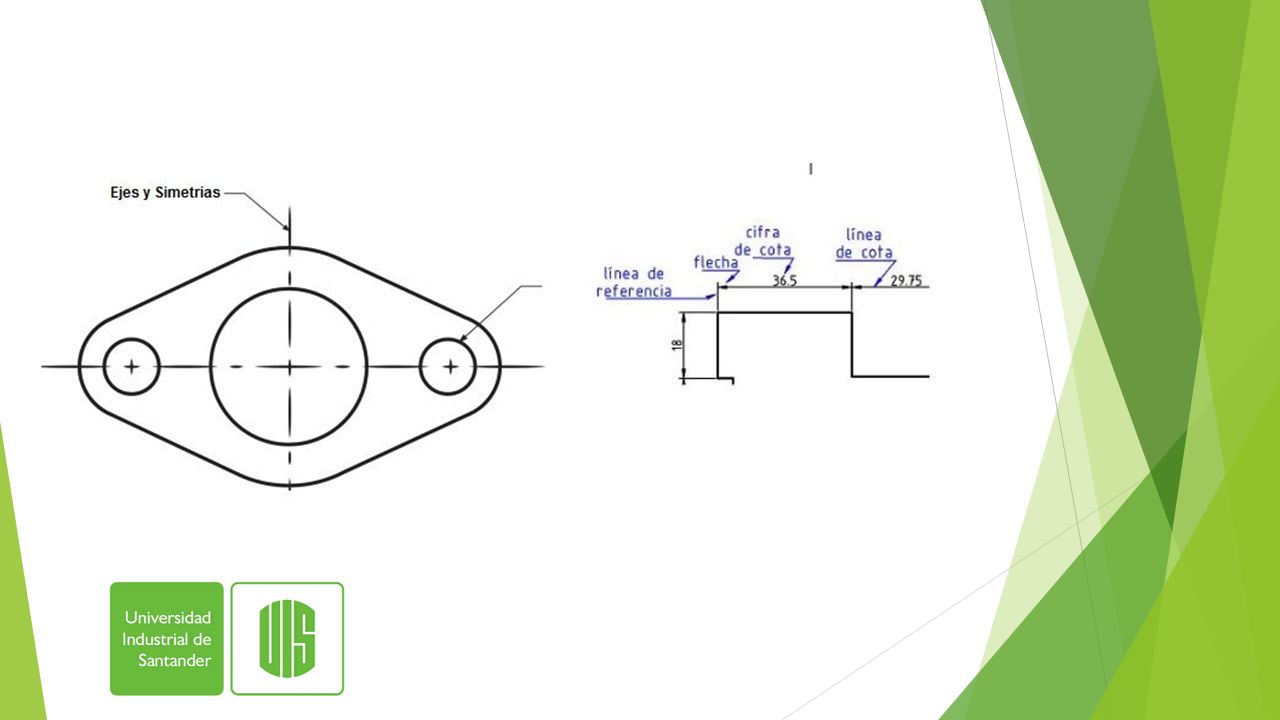

13

14

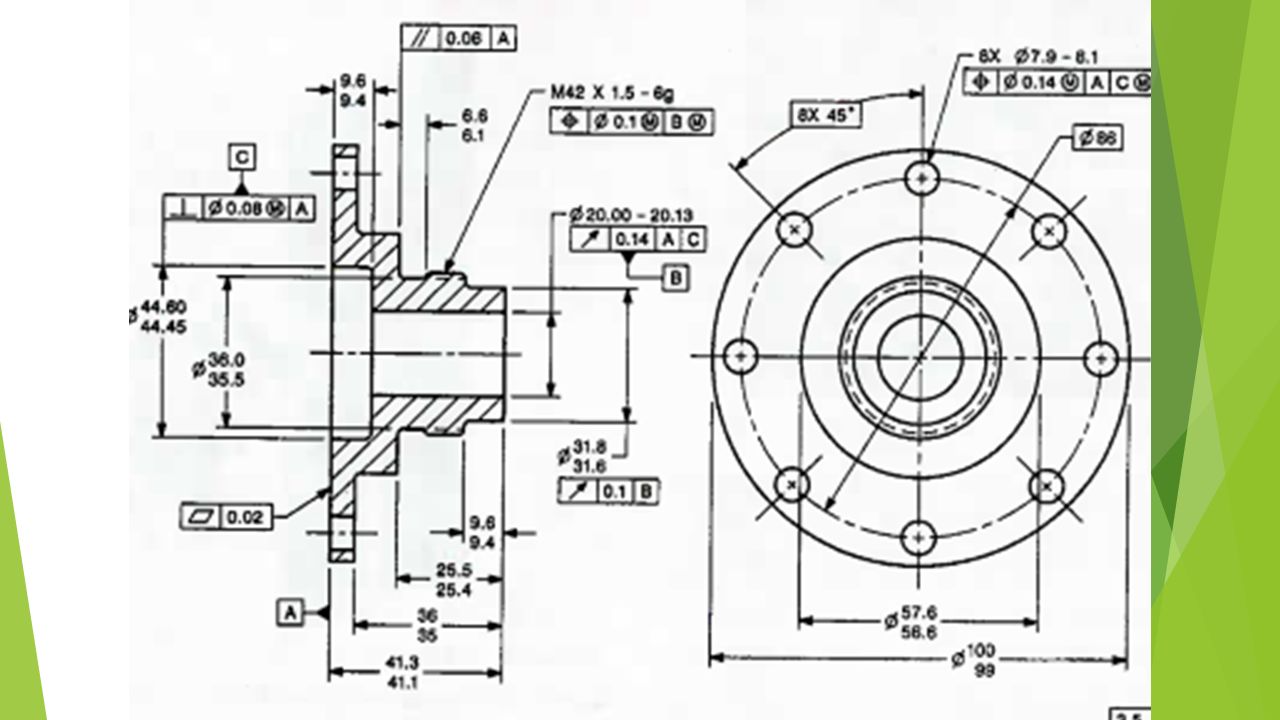

15

16 FIN

17 Fin
