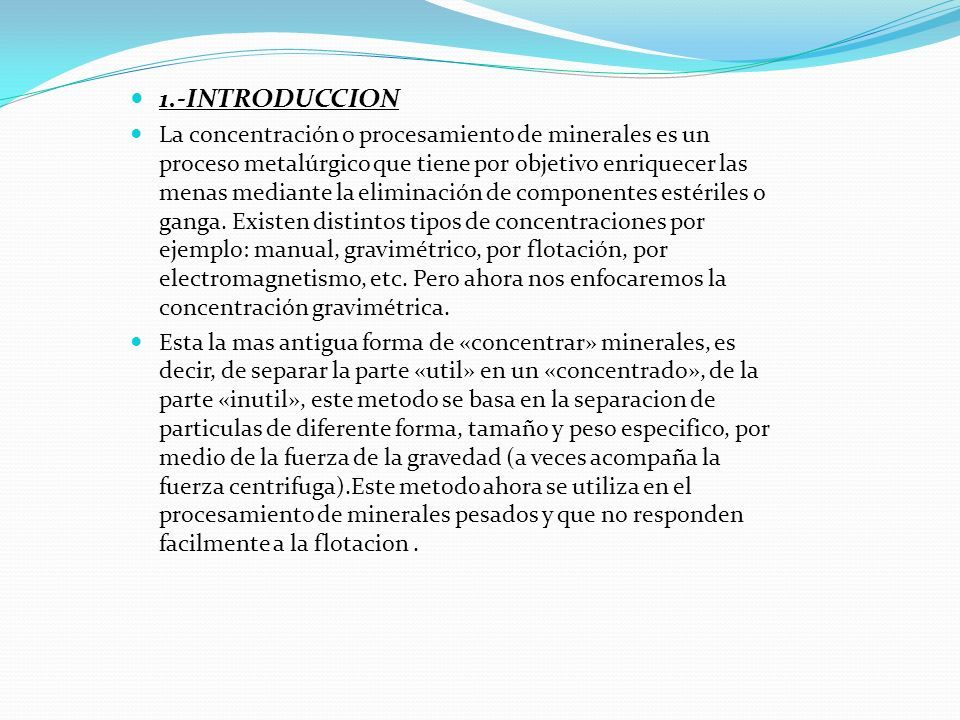

2 1.-INTRODUCCION La concentración o procesamiento de minerales es un proceso metalúrgico que tiene por objetivo enriquecer las menas mediante la eliminación de componentes estériles o ganga. Existen distintos tipos de concentraciones por ejemplo: manual, gravimétrico, por flotación, por electromagnetismo, etc. Pero ahora nos enfocaremos la concentración gravimétrica. Esta la mas antigua forma de «concentrar» minerales, es decir, de separar la parte «util» en un «concentrado», de la parte «inutil», este metodo se basa en la separacion de particulas de diferente forma, tamaño y peso especifico, por medio de la fuerza de la gravedad (a veces acompaña la fuerza centrifuga).Este metodo ahora se utiliza en el procesamiento de minerales pesados y que no responden facilmente a la flotacion.

3

4

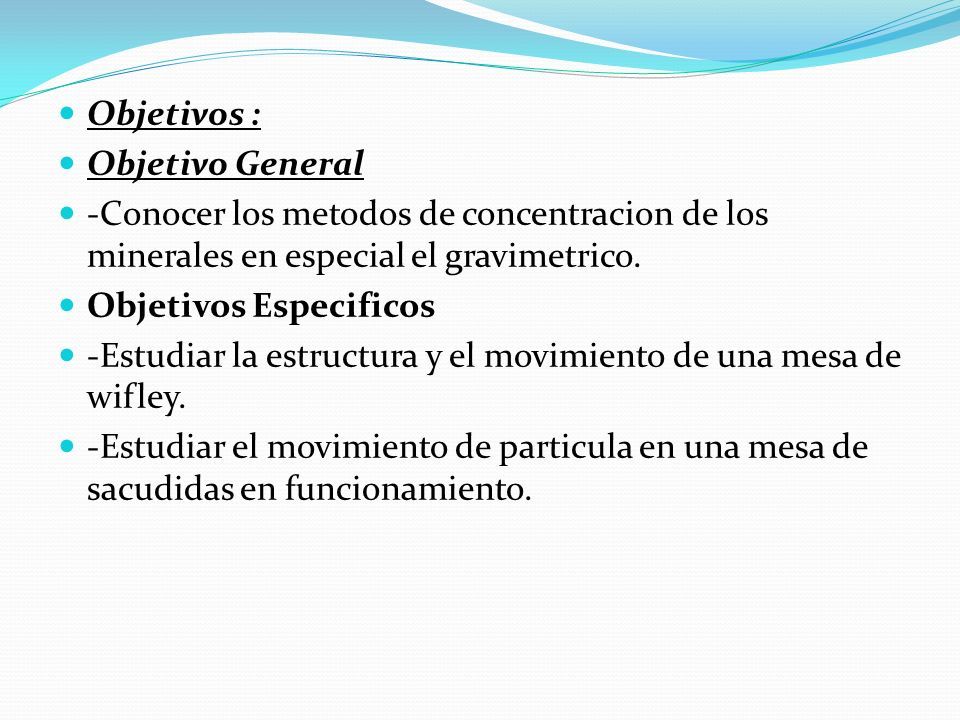

5 Objetivos : Objetivo General -Conocer los metodos de concentracion de los minerales en especial el gravimetrico. Objetivos Especificos -Estudiar la estructura y el movimiento de una mesa de wifley. -Estudiar el movimiento de particula en una mesa de sacudidas en funcionamiento.

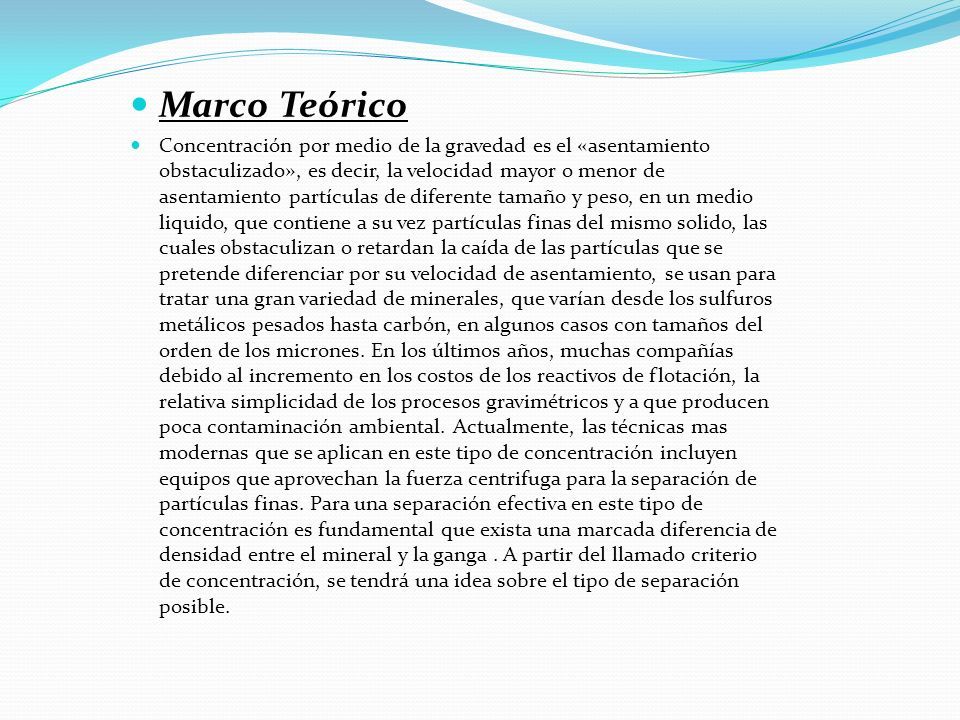

6 Marco Teórico Concentración por medio de la gravedad es el «asentamiento obstaculizado», es decir, la velocidad mayor o menor de asentamiento partículas de diferente tamaño y peso, en un medio liquido, que contiene a su vez partículas finas del mismo solido, las cuales obstaculizan o retardan la caída de las partículas que se pretende diferenciar por su velocidad de asentamiento, se usan para tratar una gran variedad de minerales, que varían desde los sulfuros metálicos pesados hasta carbón, en algunos casos con tamaños del orden de los micrones. En los últimos años, muchas compañías debido al incremento en los costos de los reactivos de flotación, la relativa simplicidad de los procesos gravimétricos y a que producen poca contaminación ambiental. Actualmente, las técnicas mas modernas que se aplican en este tipo de concentración incluyen equipos que aprovechan la fuerza centrifuga para la separación de partículas finas. Para una separación efectiva en este tipo de concentración es fundamental que exista una marcada diferencia de densidad entre el mineral y la ganga. A partir del llamado criterio de concentración, se tendrá una idea sobre el tipo de separación posible.

7

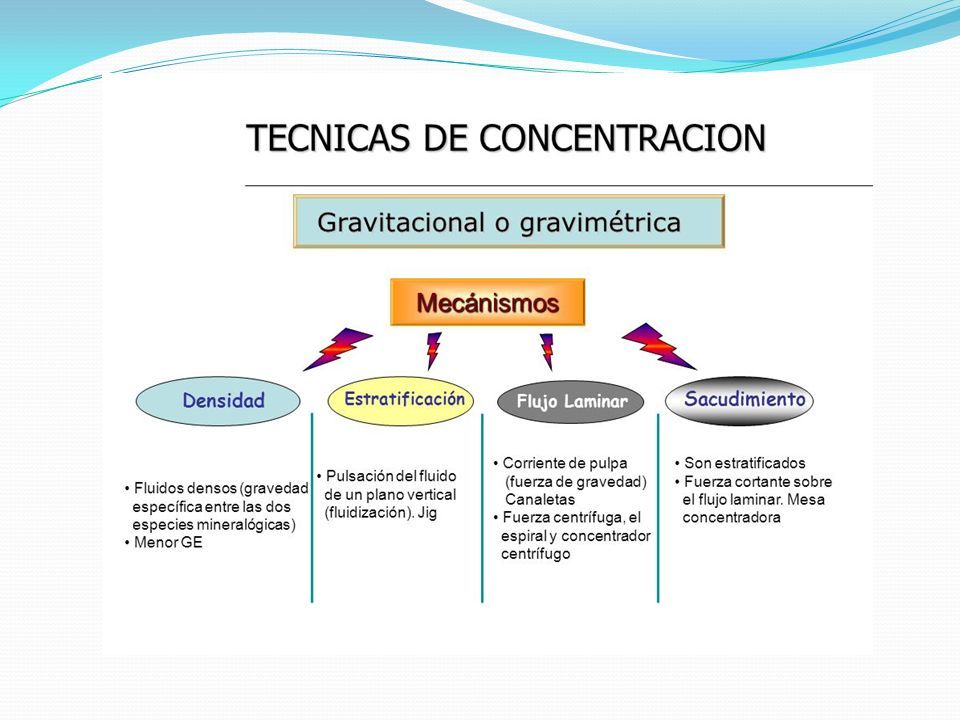

8 Metodos de separacion por gravedad a) Separacion por medios densos, en el cual las particulas se sumergen en un baño que contiene un fluido de densidad intermedia, de tal manera que algunas particulas floten y otras se hundan. b) Separacion por corrientes verticales, en la cual se aprovechan las diferencias entre velocidades de sedimentacion de las particulas pesadas y livianas, como es el caso del jigs. c) Separacion en corrientes superficiales de agua o «clasificacion en lamina delgada», como es el caso de las menas concentradoras y los separadores de espiral.

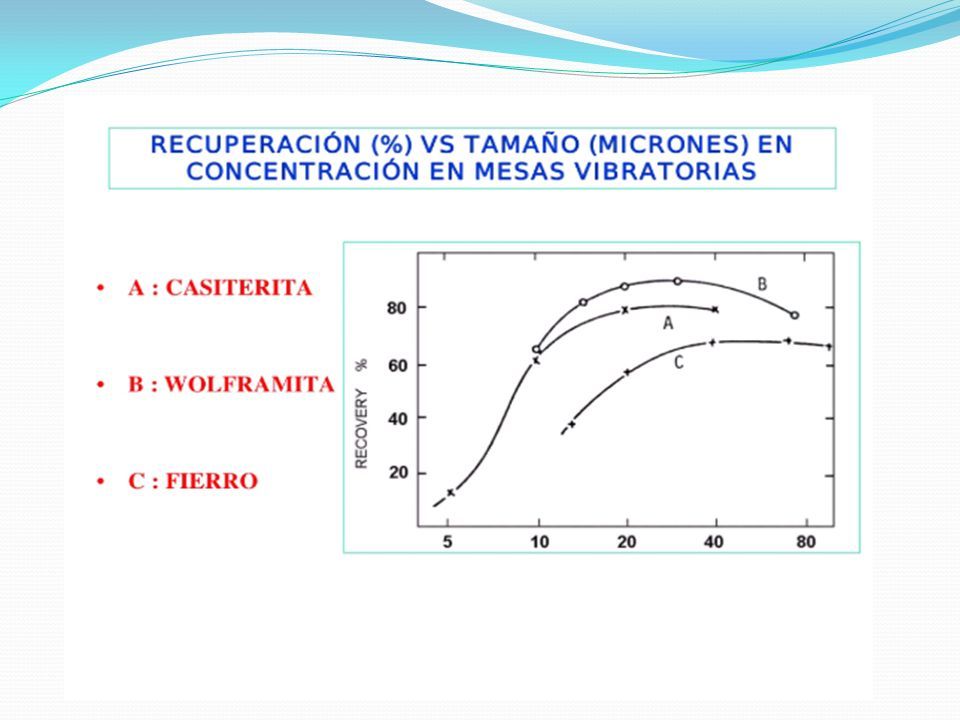

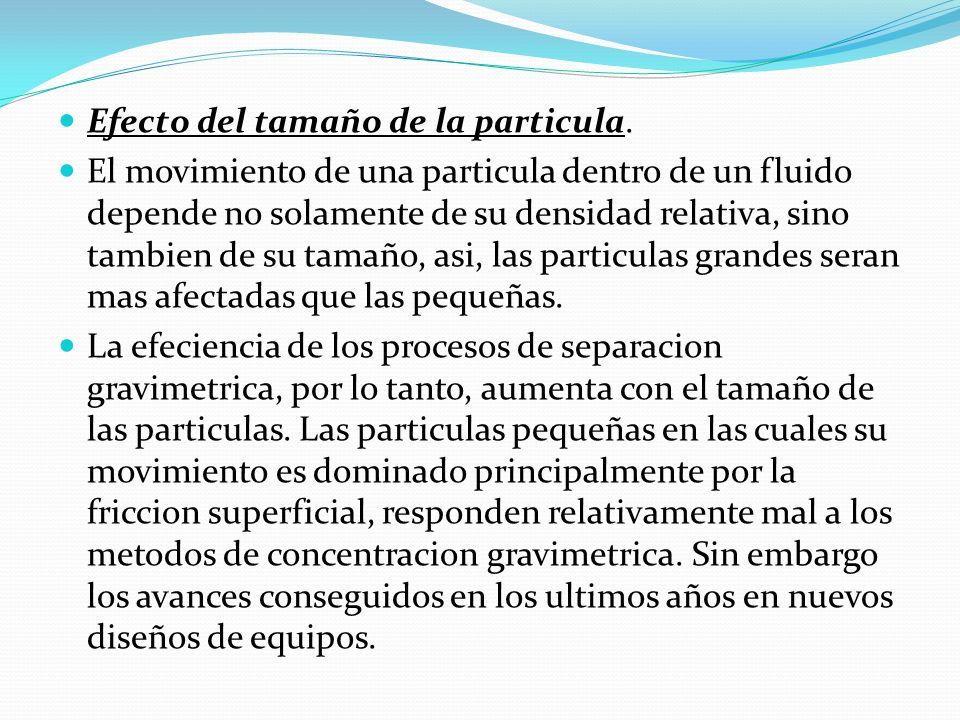

9 Efecto del tamaño de la particula. El movimiento de una particula dentro de un fluido depende no solamente de su densidad relativa, sino tambien de su tamaño, asi, las particulas grandes seran mas afectadas que las pequeñas. La efeciencia de los procesos de separacion gravimetrica, por lo tanto, aumenta con el tamaño de las particulas. Las particulas pequeñas en las cuales su movimiento es dominado principalmente por la friccion superficial, responden relativamente mal a los metodos de concentracion gravimetrica. Sin embargo los avances conseguidos en los ultimos años en nuevos diseños de equipos.

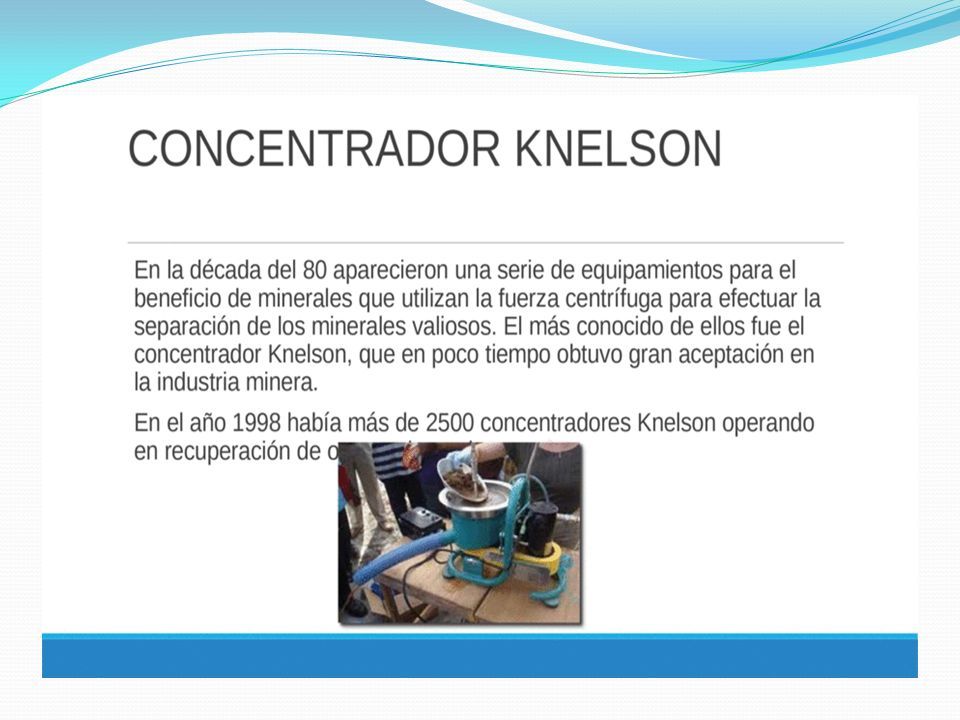

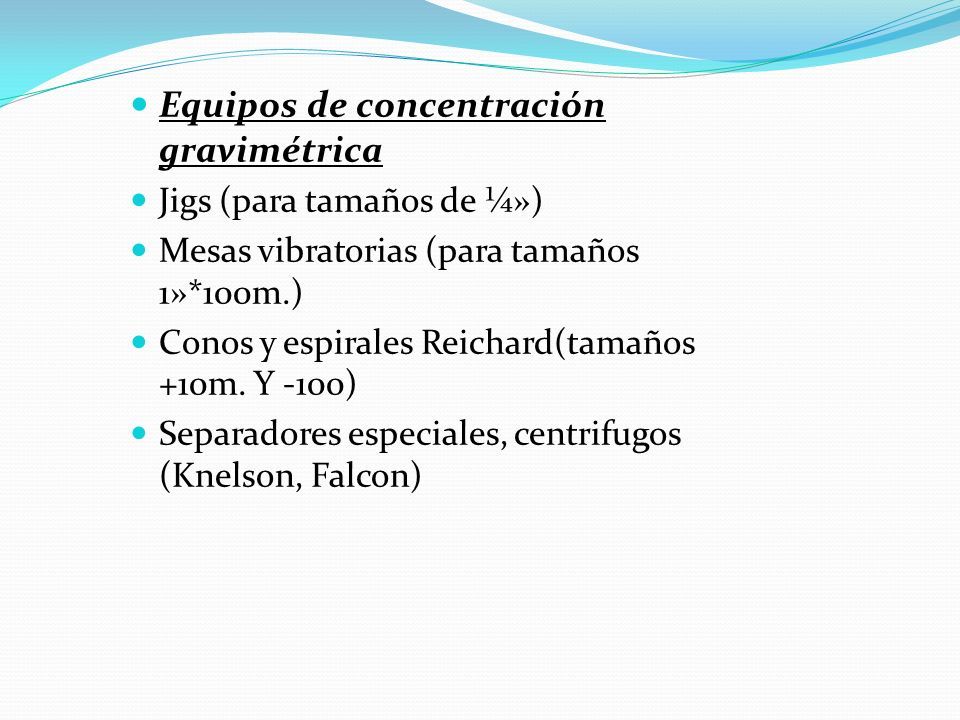

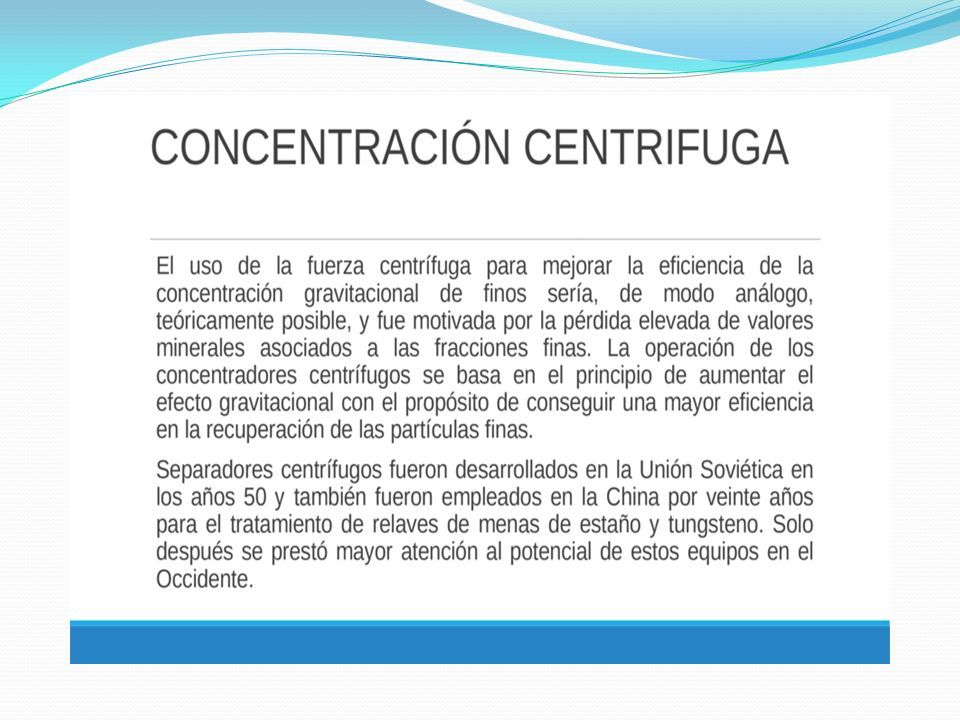

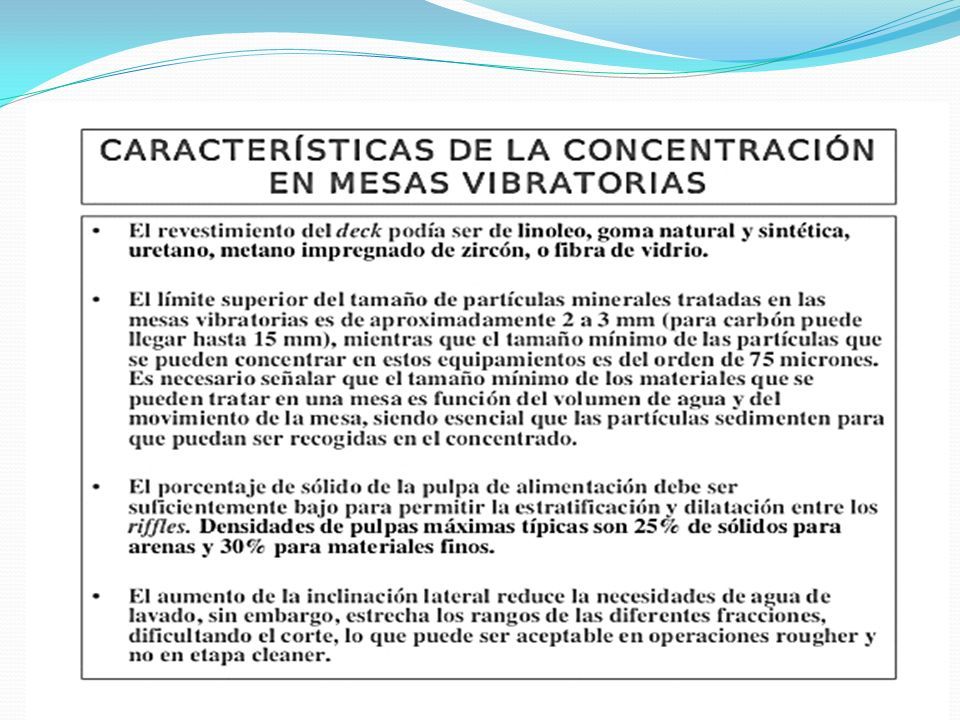

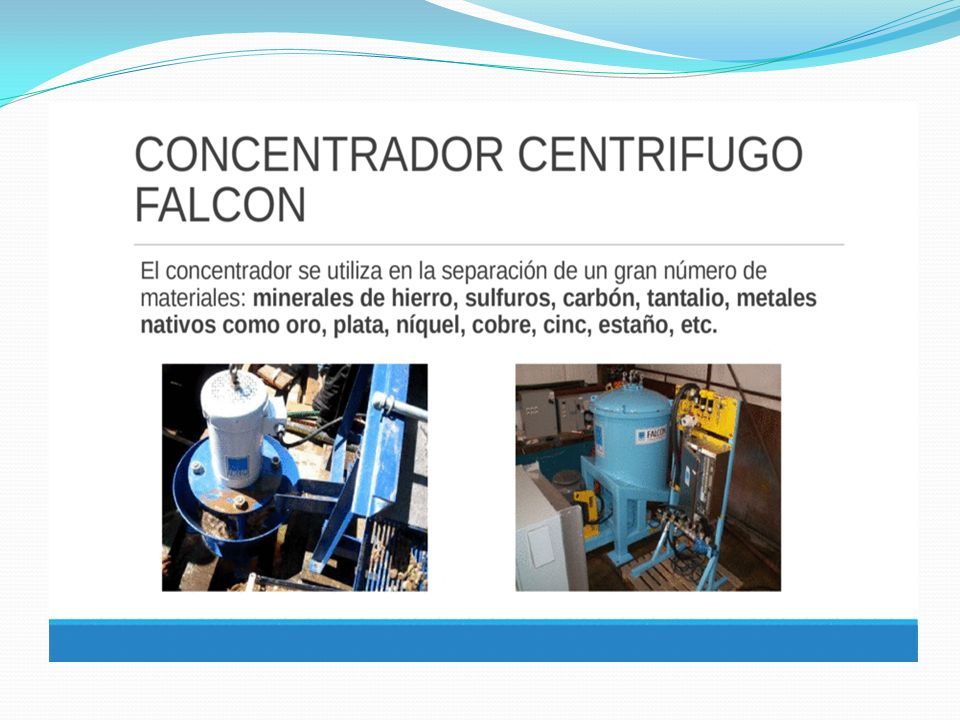

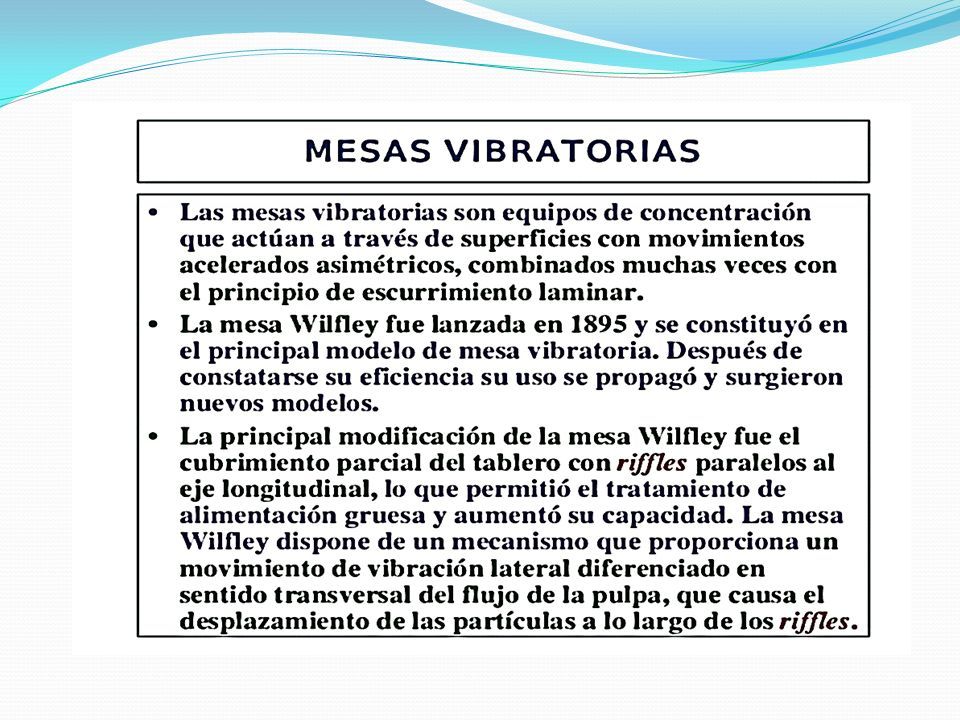

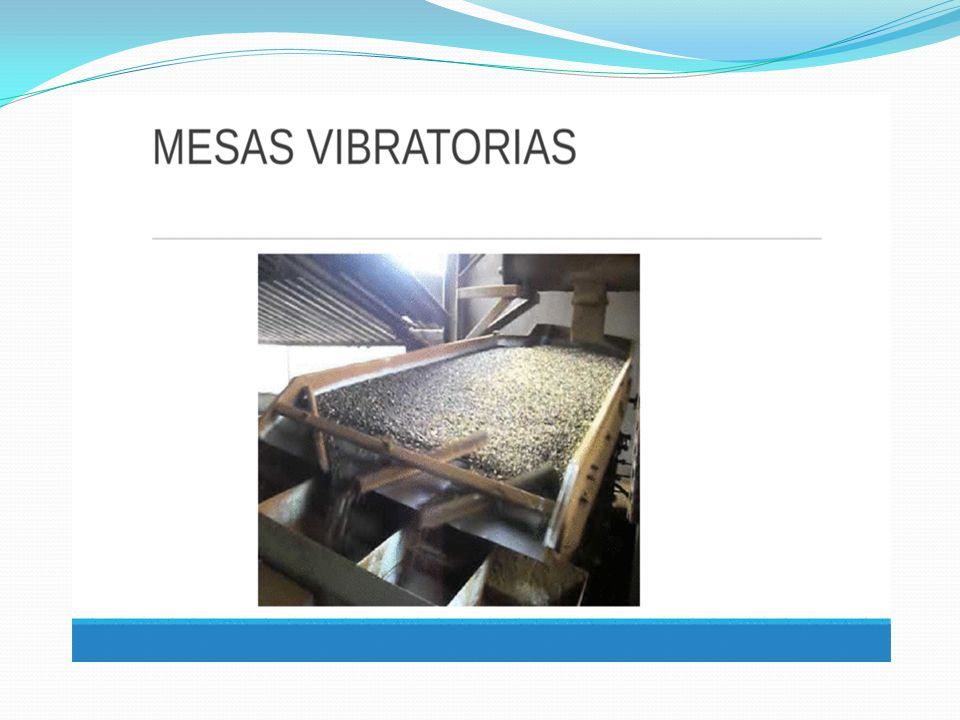

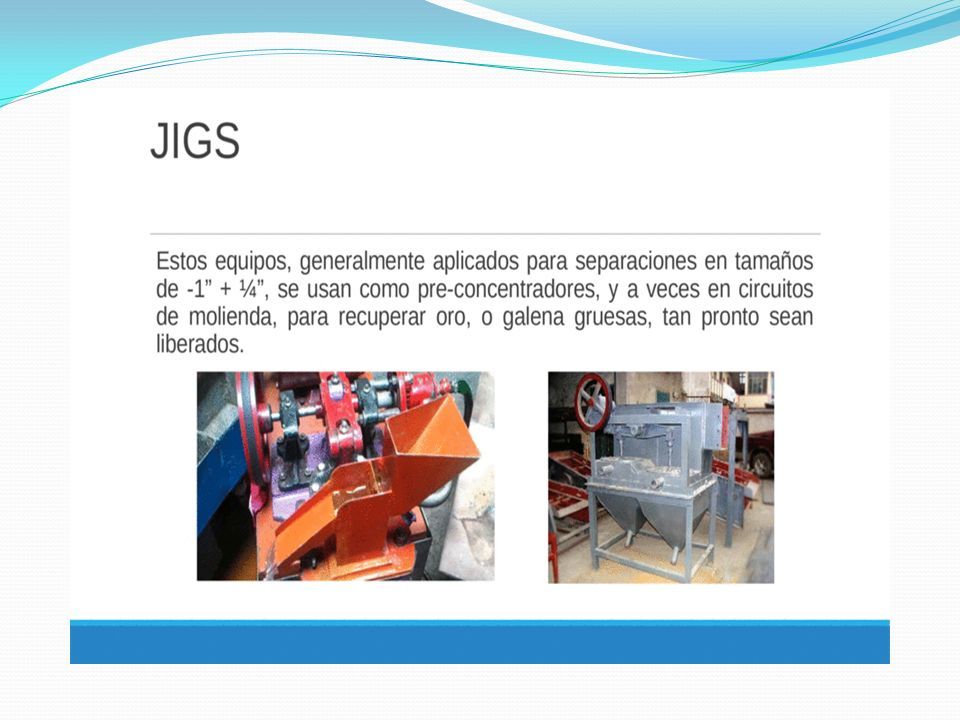

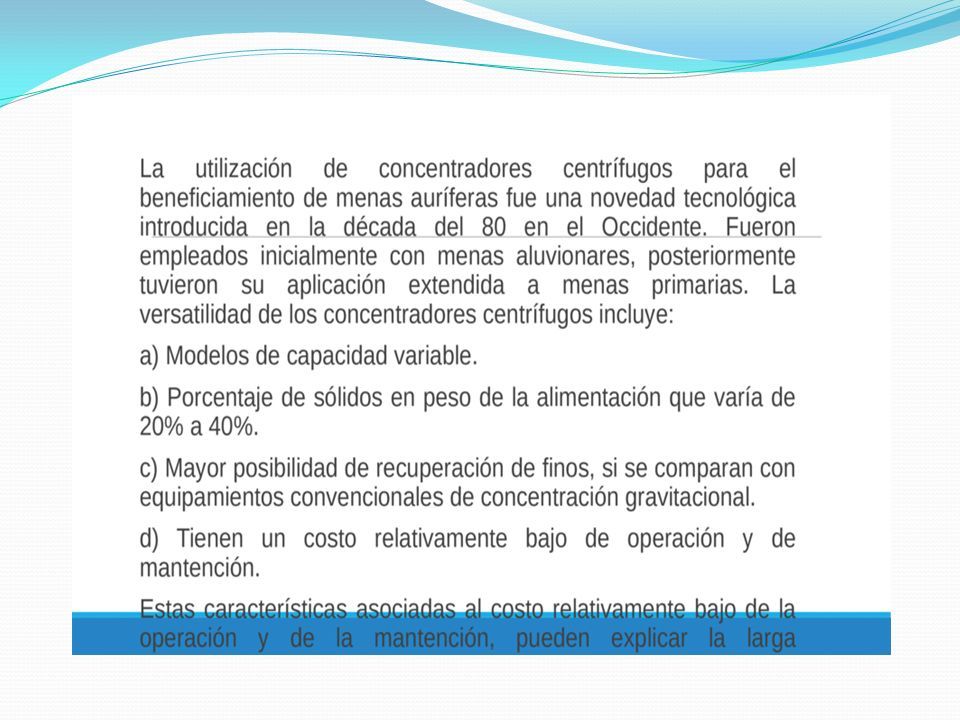

10 Equipos de concentración gravimétrica Jigs (para tamaños de ¼») Mesas vibratorias (para tamaños 1»*100m.) Conos y espirales Reichard(tamaños +10m. Y -100) Separadores especiales, centrifugos (Knelson, Falcon)

11

12

13

14

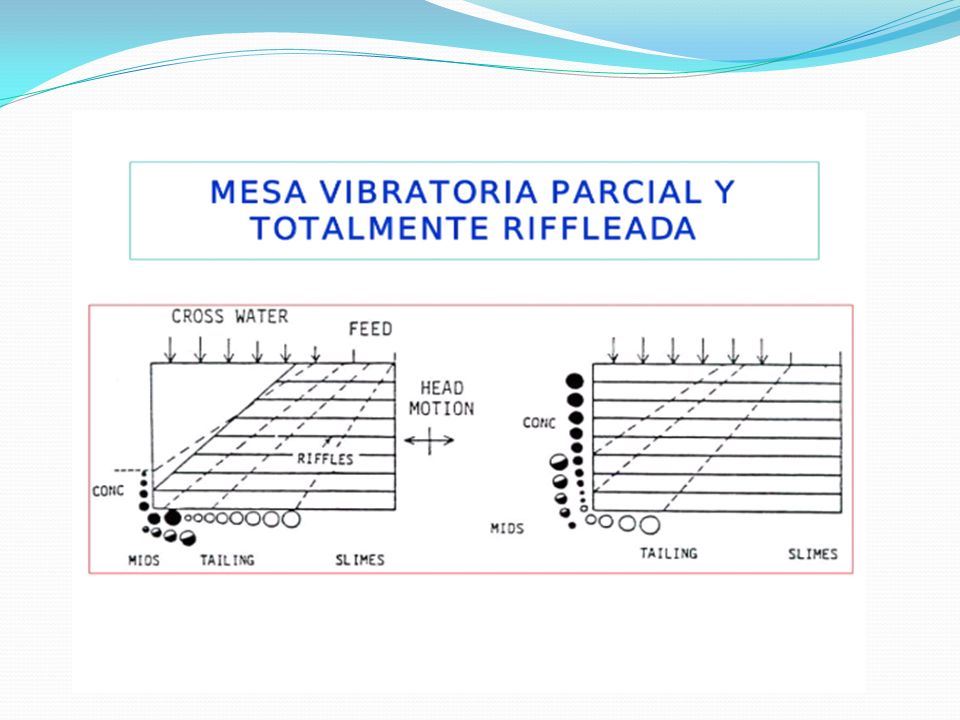

15

16

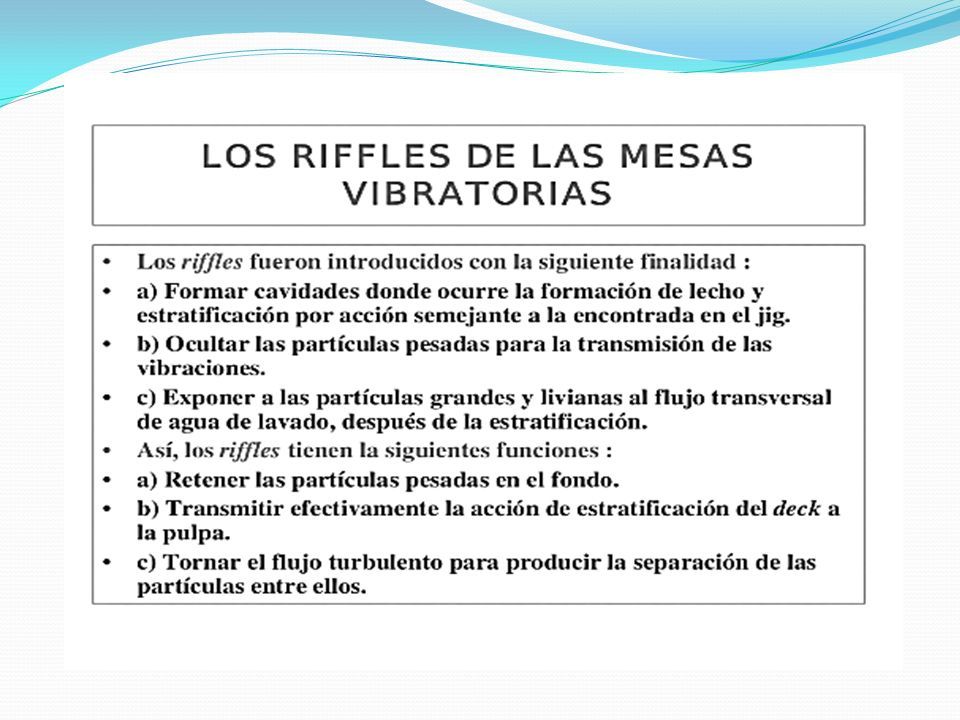

17

18

19

20

21

22

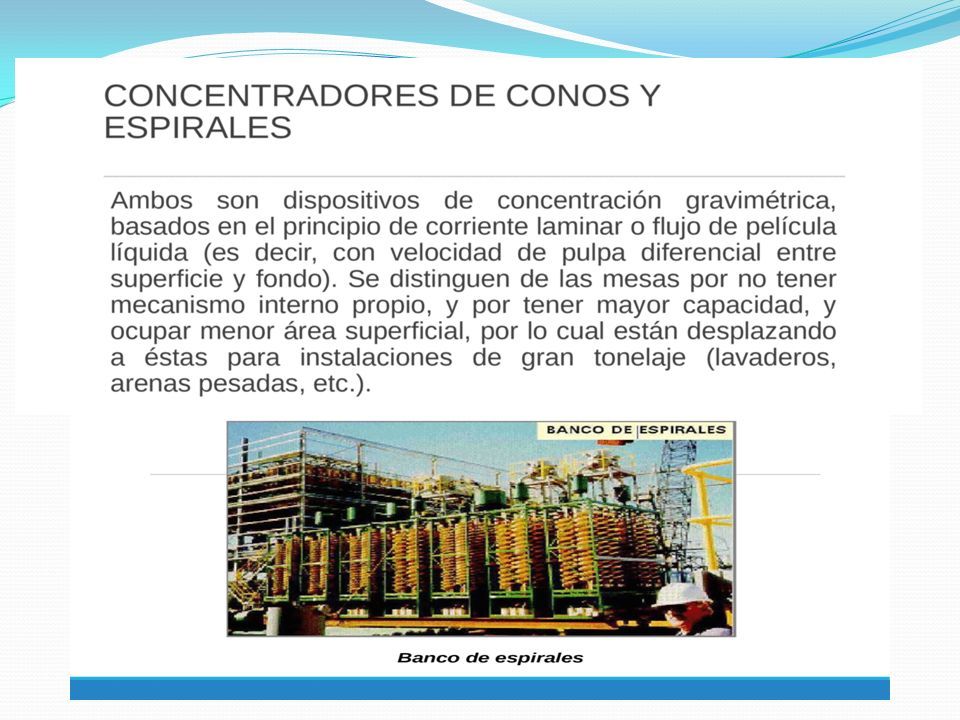

23

24

25

26

27

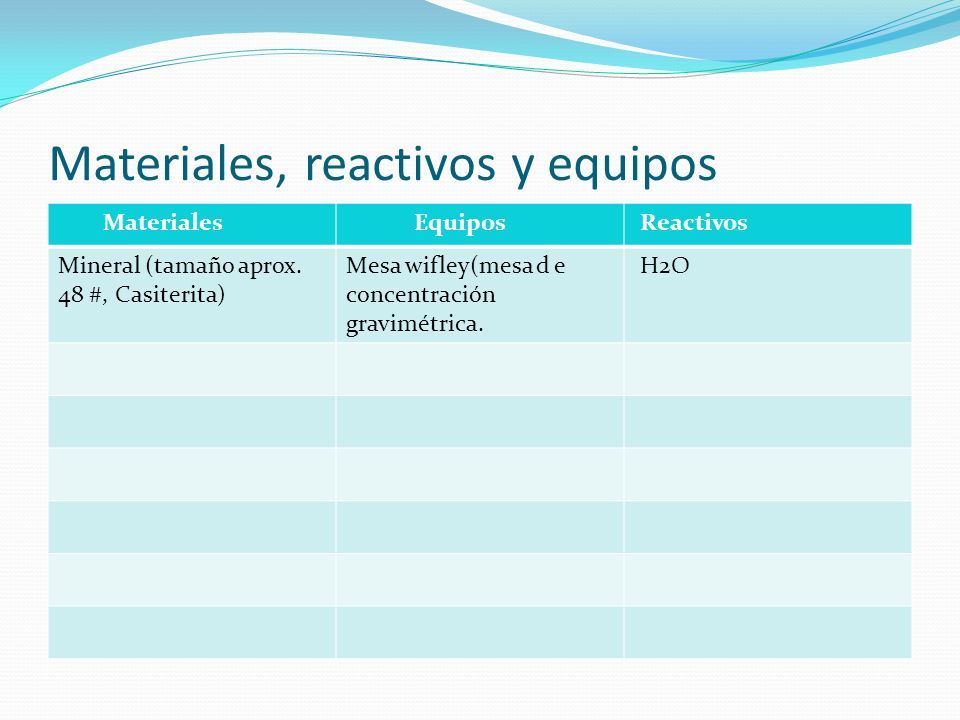

28 Materiales, reactivos y equipos Materiales Equipos Reactivos Mineral (tamaño aprox. 48 #, Casiterita) Mesa wifley(mesa d e concentración gravimétrica. H2O

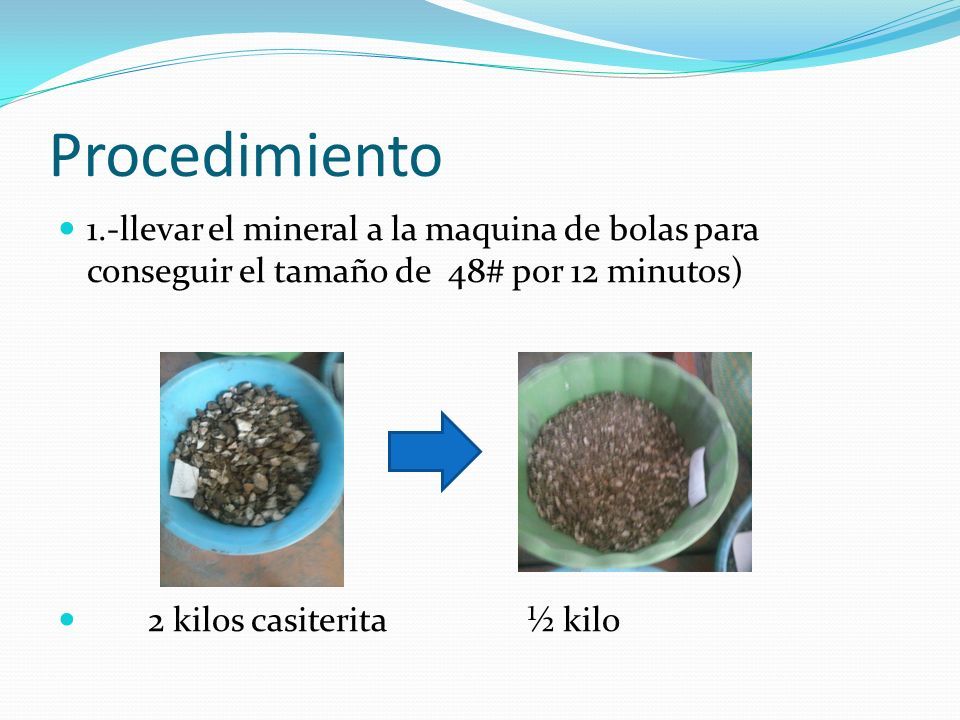

29 Procedimiento 1.-llevar el mineral a la maquina de bolas para conseguir el tamaño de 48# por 12 minutos) 2 kilos casiterita ½ kilo

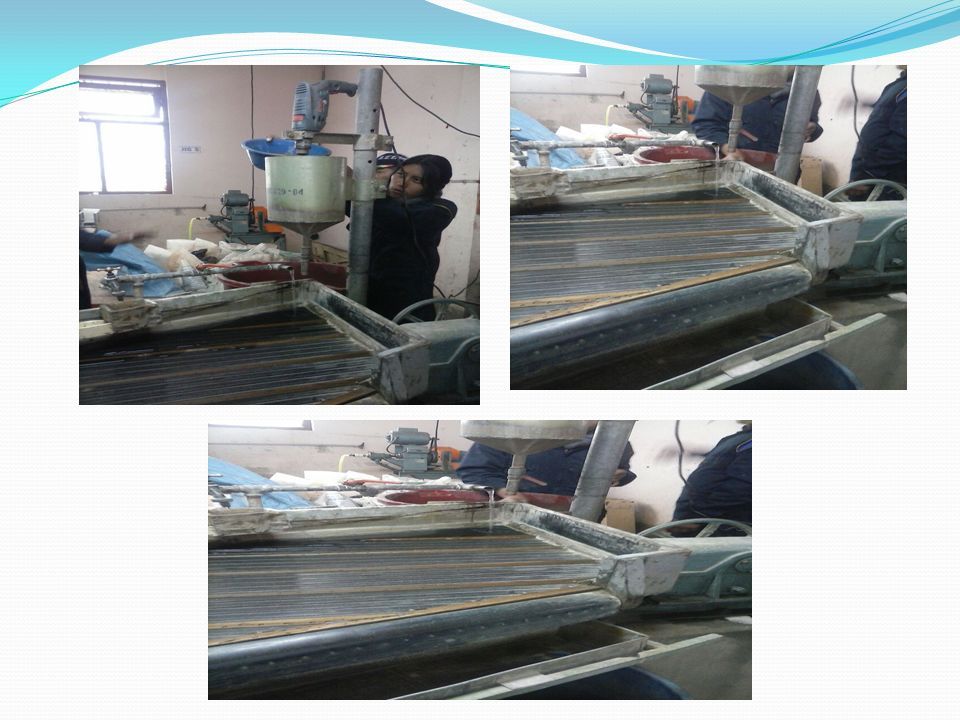

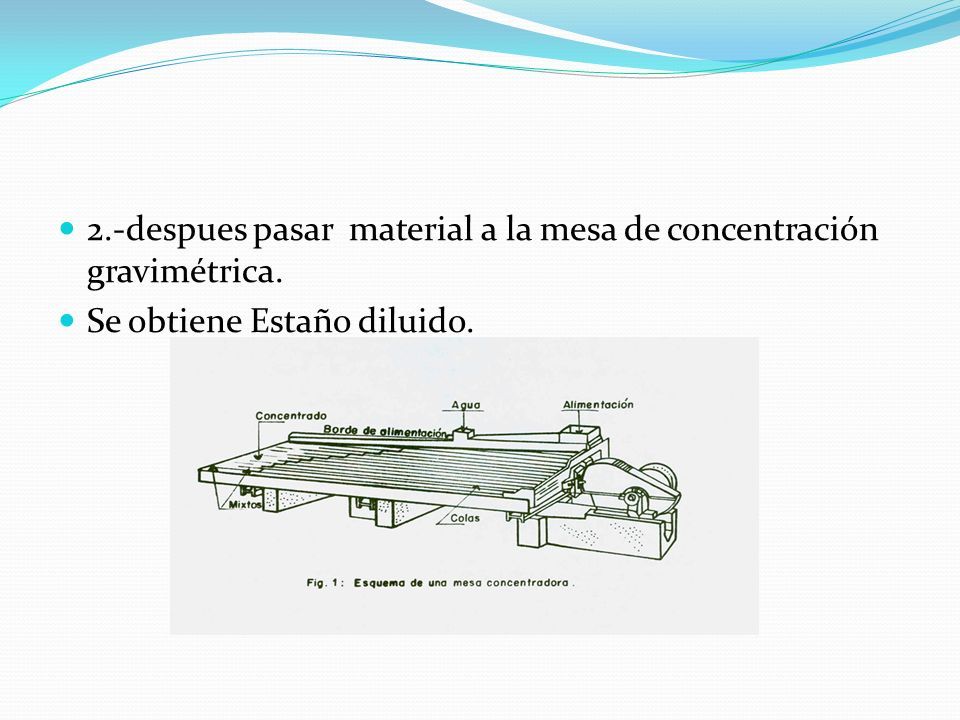

30 2.-despues pasar material a la mesa de concentración gravimétrica. Se obtiene Estaño diluido.

31

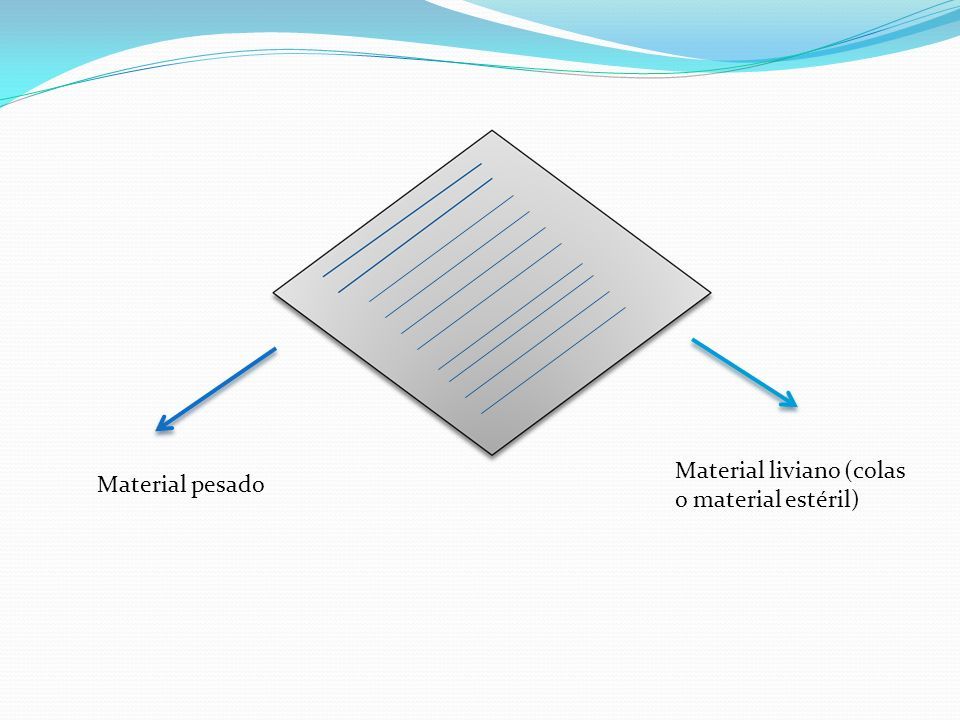

32 Material pesado Material liviano (colas o material estéril)

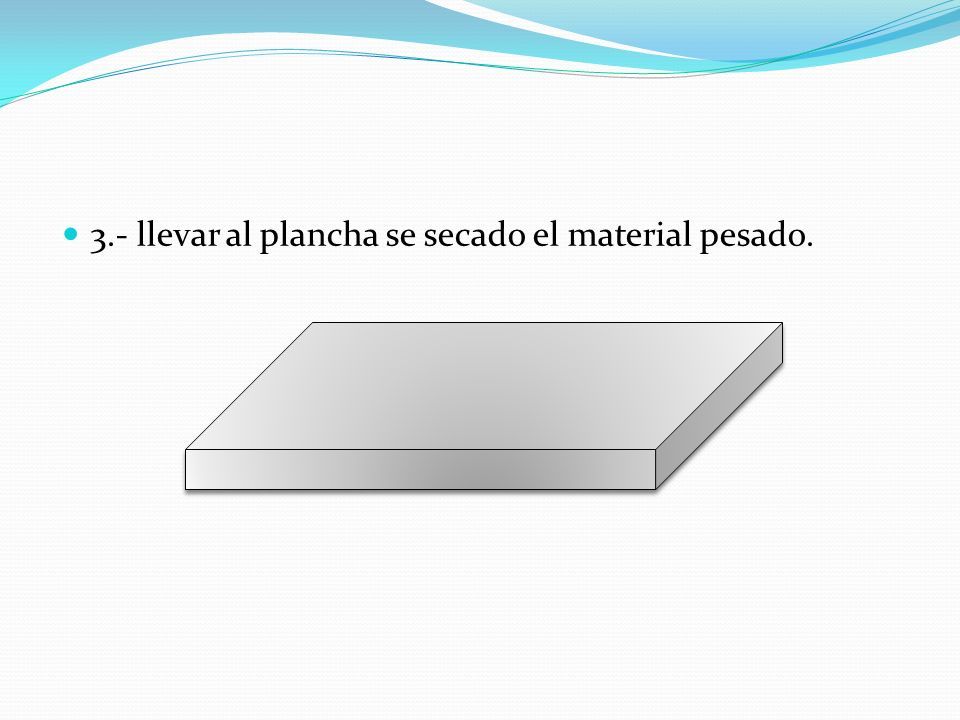

33 3.- llevar al plancha se secado el material pesado.

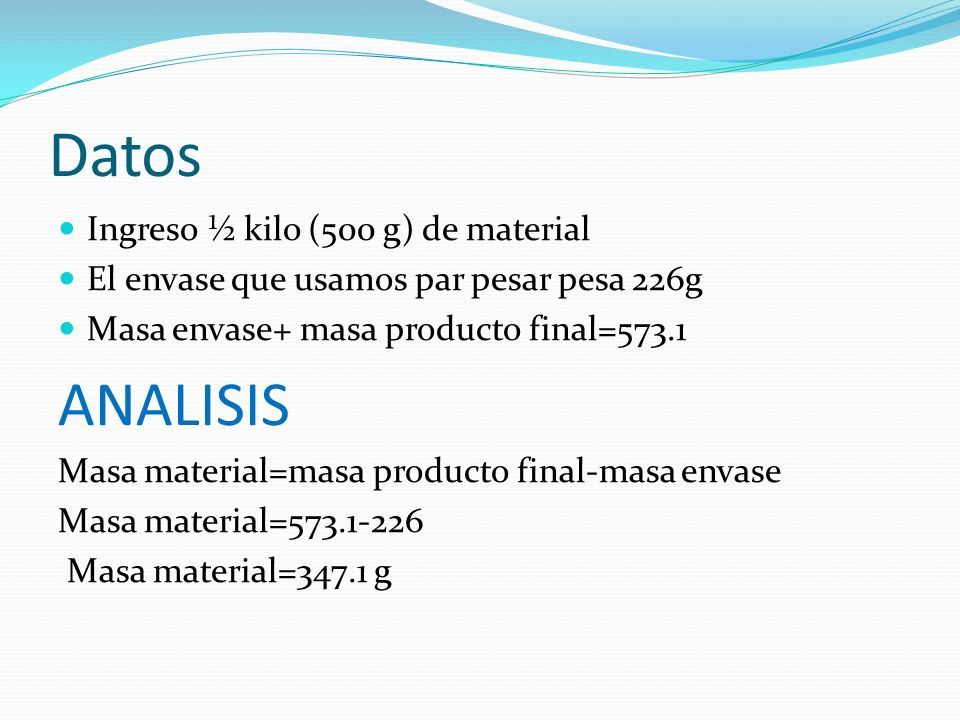

34 Datos Ingreso ½ kilo (500 g) de material El envase que usamos par pesar pesa 226g Masa envase+ masa producto final=573.1 ANALISIS Masa material=masa producto final-masa envase Masa material=573.1-226 Masa material=347.1 g

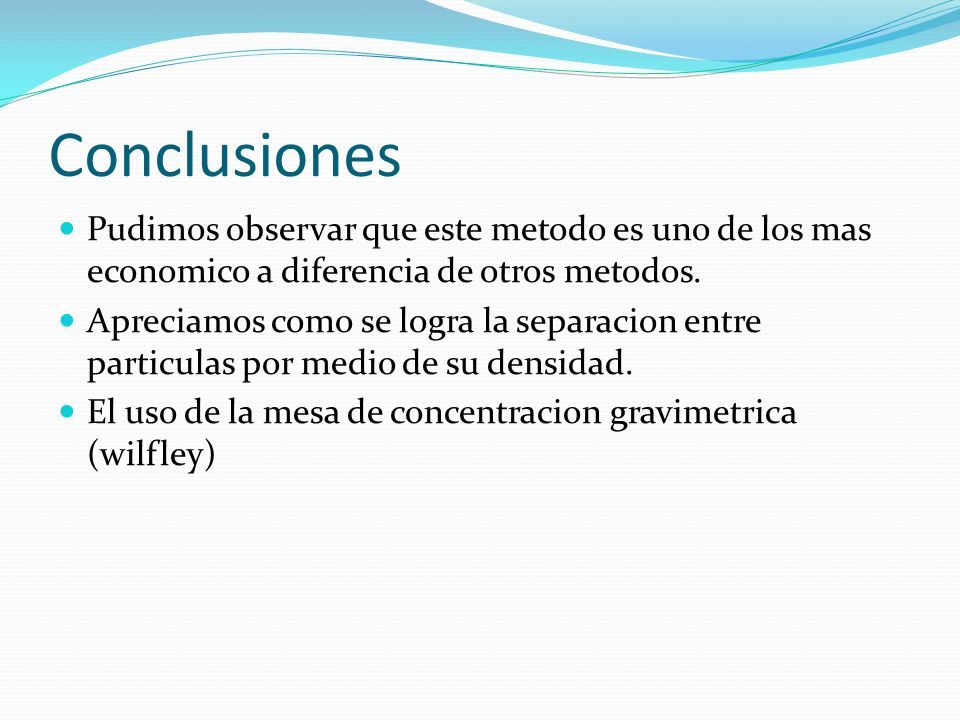

35 Conclusiones Pudimos observar que este metodo es uno de los mas economico a diferencia de otros metodos. Apreciamos como se logra la separacion entre particulas por medio de su densidad. El uso de la mesa de concentracion gravimetrica (wilfley)

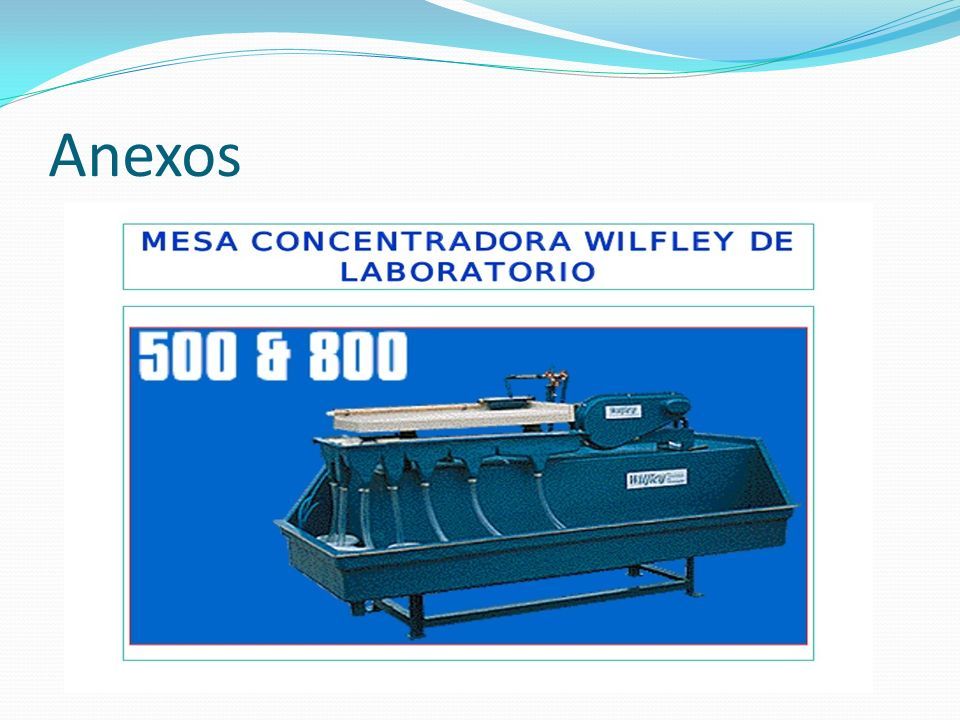

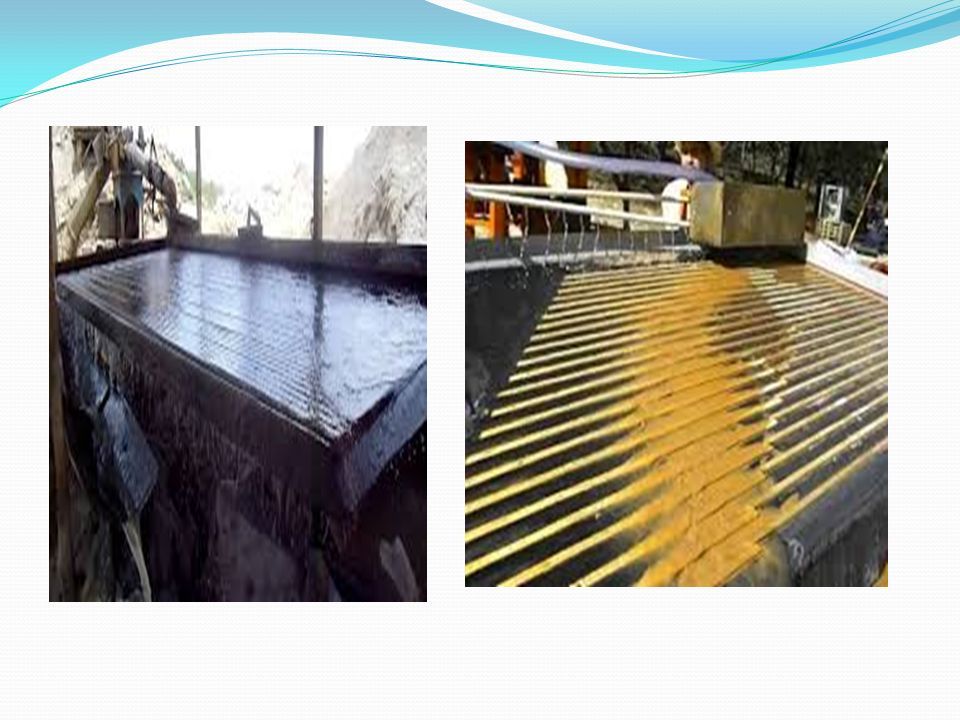

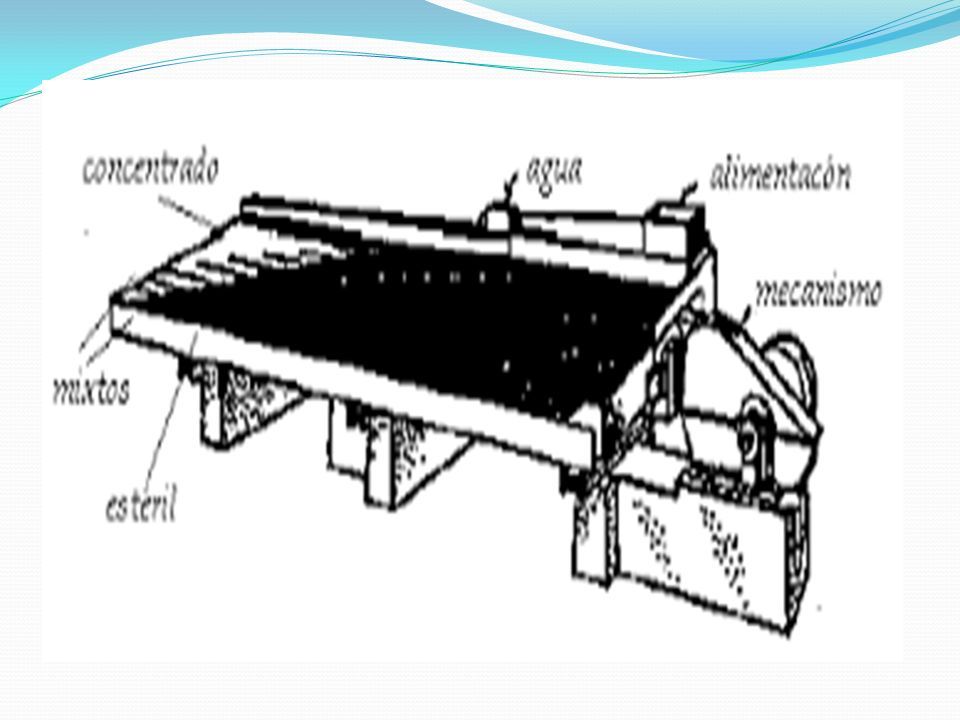

36 Anexos

37

38

39

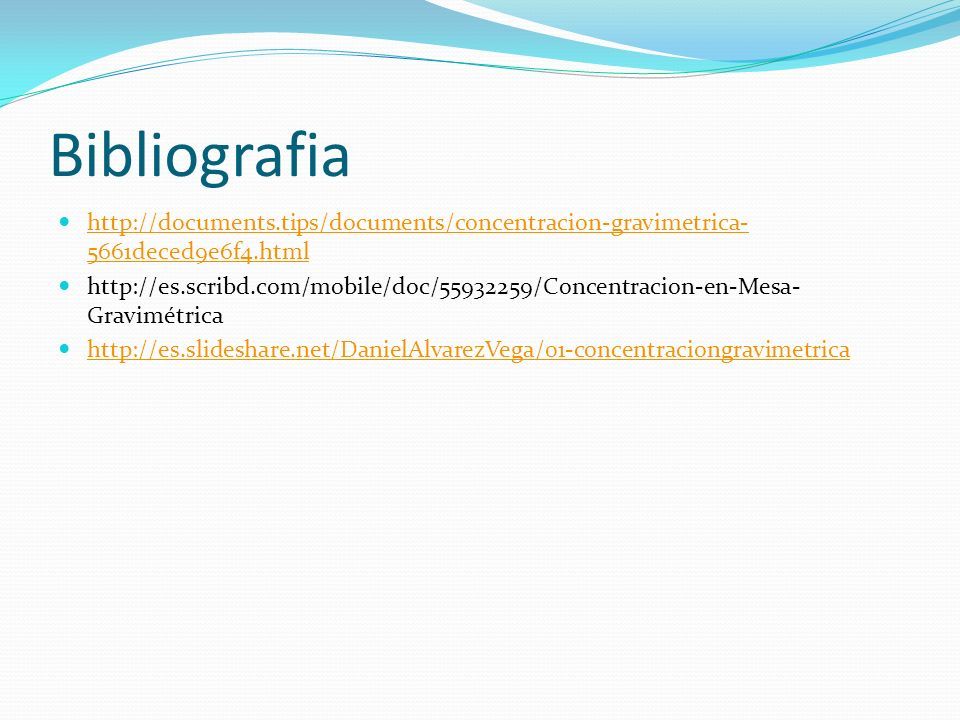

40 Bibliografia http://documents.tips/documents/concentracion-gravimetrica- 5661deced9e6f4.html http://documents.tips/documents/concentracion-gravimetrica- 5661deced9e6f4.html http://es.scribd.com/mobile/doc/55932259/Concentracion-en-Mesa- Gravimétrica http://es.slideshare.net/DanielAlvarezVega/01-concentraciongravimetrica
