3

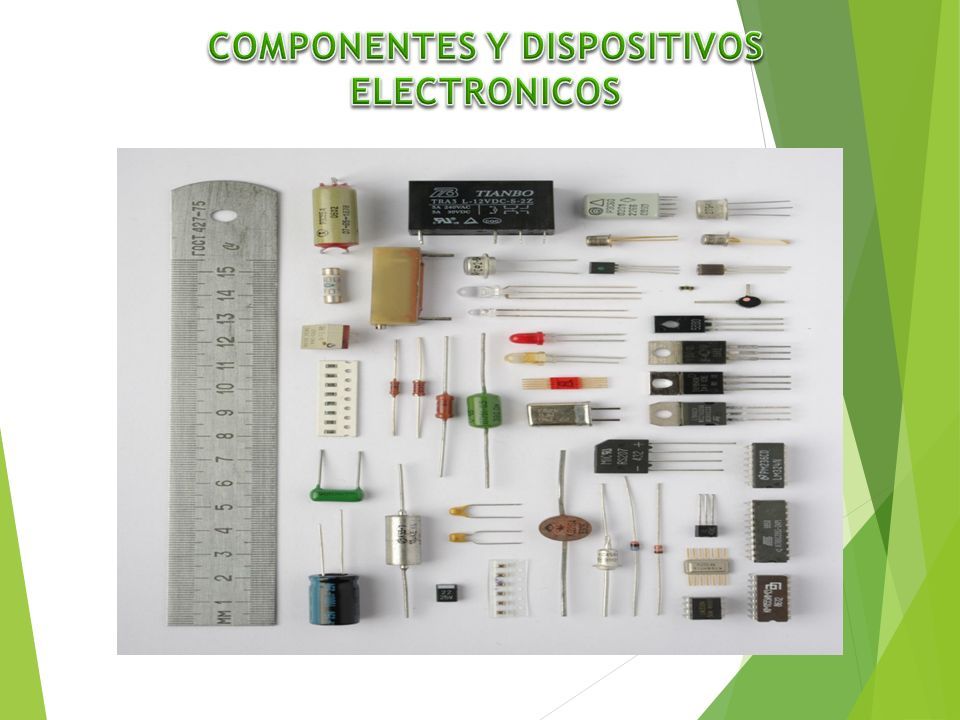

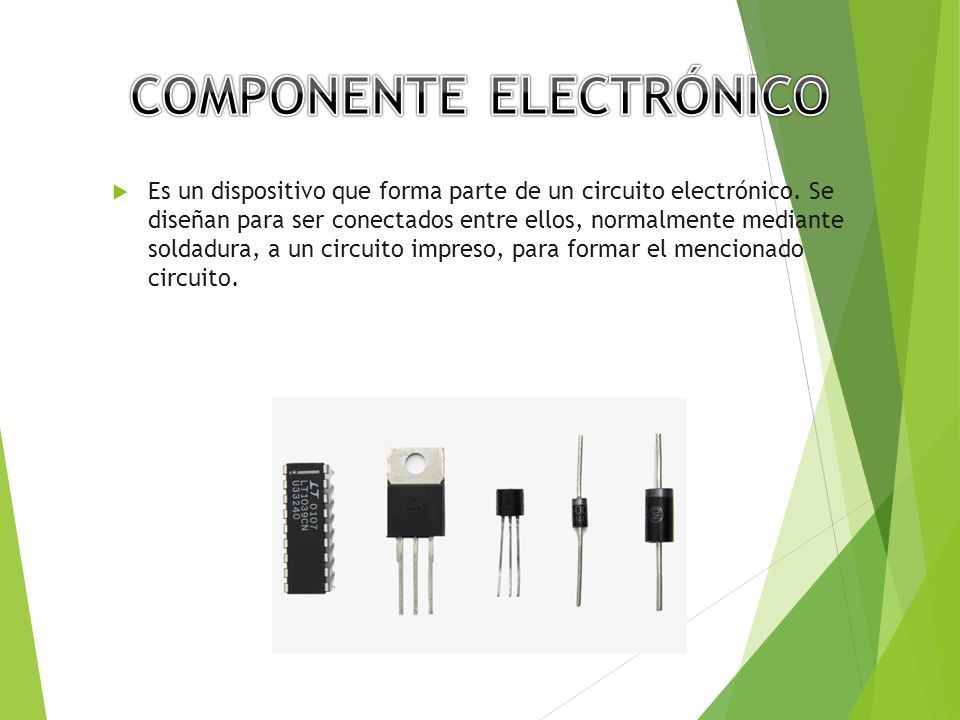

Es un dispositivo que forma parte de un circuito electrónico. Se diseñan para ser conectados entre ellos, normalmente mediante soldadura, a un circuito impreso, para formar el mencionado circuito.
4
Los dispositivos electrónicos están compuestos por transistores, circuitos integrados, válvulas termoiónicas y muchos otros elementos que combinados entre sí permiten la generación y detección de señales de distintas frecuencias y todas aquellas funciones que se pueden realizar mediante señales eléctricas.
5
EJEMPLOS DE DISPOSITIVOS ANALOGICOS Amplificador operacional Condensador Diodo Diodo zener Inductor Potenciómetro
6

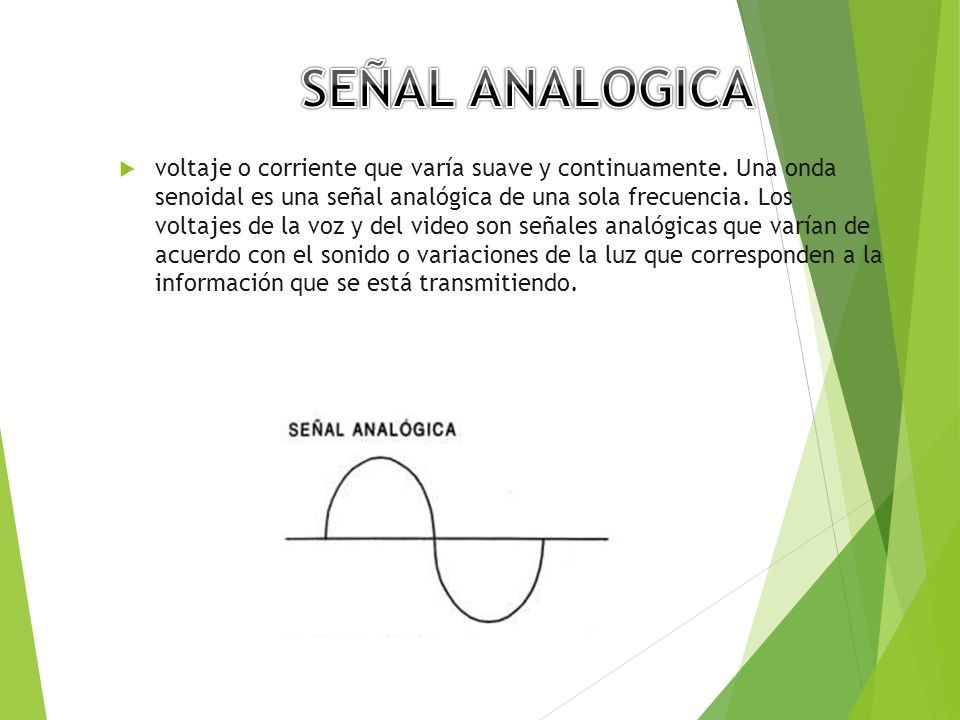

voltaje o corriente que varía suave y continuamente. Una onda senoidal es una señal analógica de una sola frecuencia. Los voltajes de la voz y del video son señales analógicas que varían de acuerdo con el sonido o variaciones de la luz que corresponden a la información que se está transmitiendo.
7

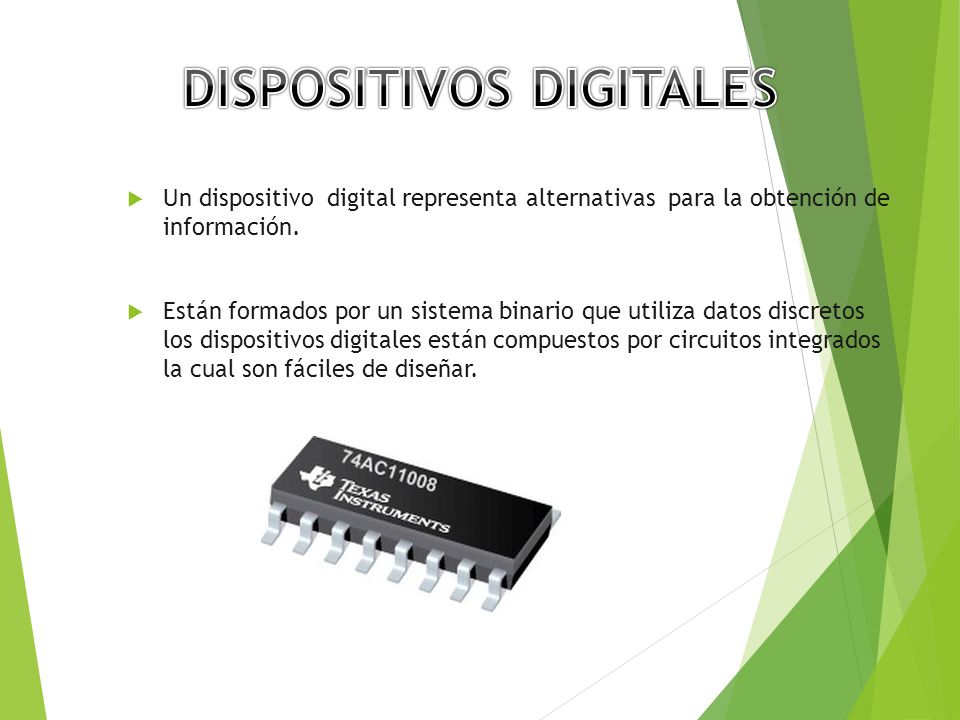

Un dispositivo digital representa alternativas para la obtención de información. Están formados por un sistema binario que utiliza datos discretos los dispositivos digitales están compuestos por circuitos integrados la cual son fáciles de diseñar.
8

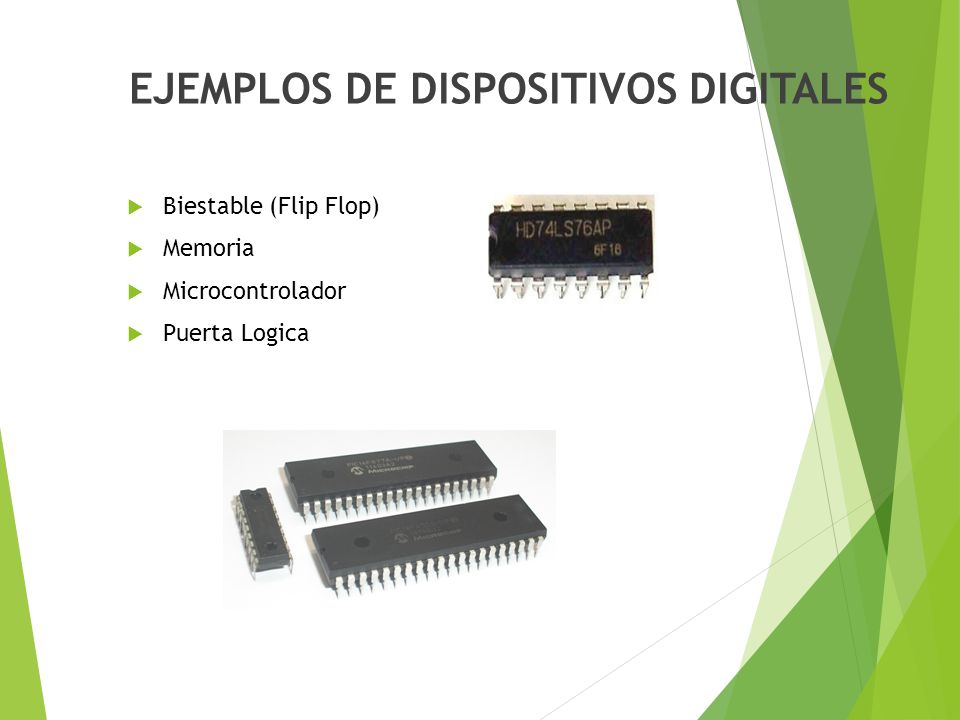

EJEMPLOS DE DISPOSITIVOS DIGITALES Biestable (Flip Flop) Memoria Microcontrolador Puerta Logica
9

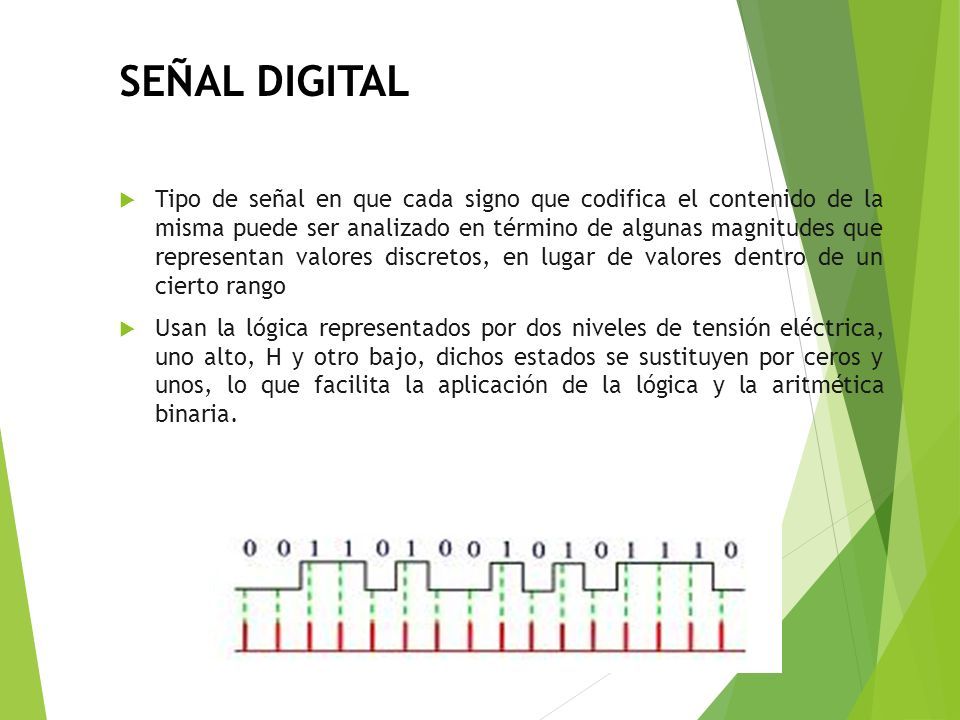

SEÑAL DIGITAL Tipo de señal en que cada signo que codifica el contenido de la misma puede ser analizado en término de algunas magnitudes que representan valores discretos, en lugar de valores dentro de un cierto rango Usan la lógica representados por dos niveles de tensión eléctrica, uno alto, H y otro bajo, dichos estados se sustituyen por ceros y unos, lo que facilita la aplicación de la lógica y la aritmética binaria.
10

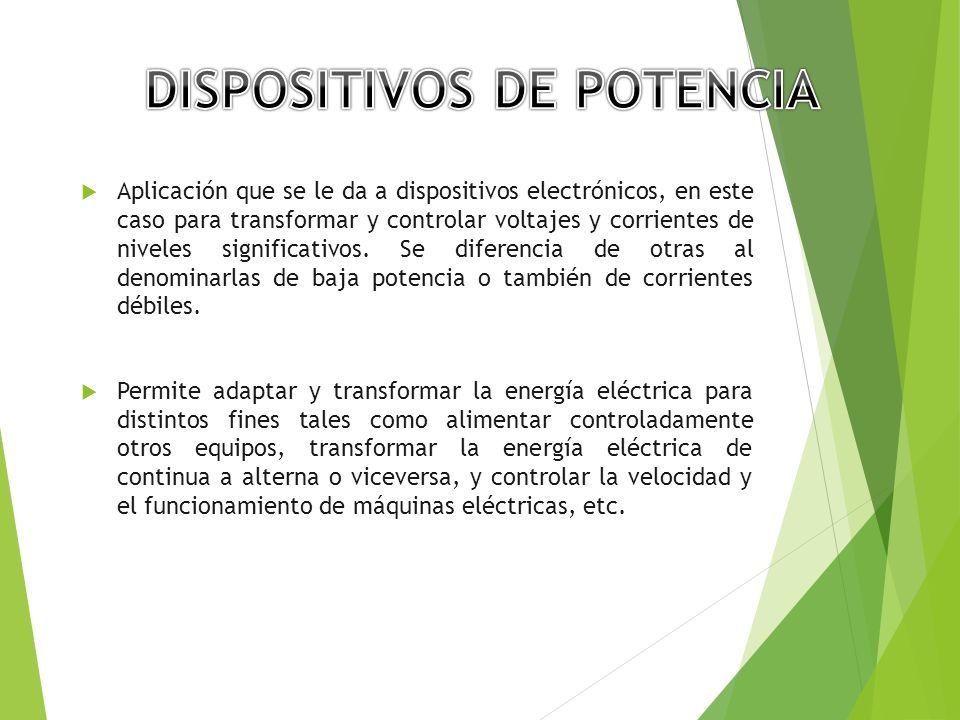

Aplicación que se le da a dispositivos electrónicos, en este caso para transformar y controlar voltajes y corrientes de niveles significativos. Se diferencia de otras al denominarlas de baja potencia o también de corrientes débiles. Permite adaptar y transformar la energía eléctrica para distintos fines tales como alimentar controladamente otros equipos, transformar la energía eléctrica de continua a alterna o viceversa, y controlar la velocidad y el funcionamiento de máquinas eléctricas, etc.
11

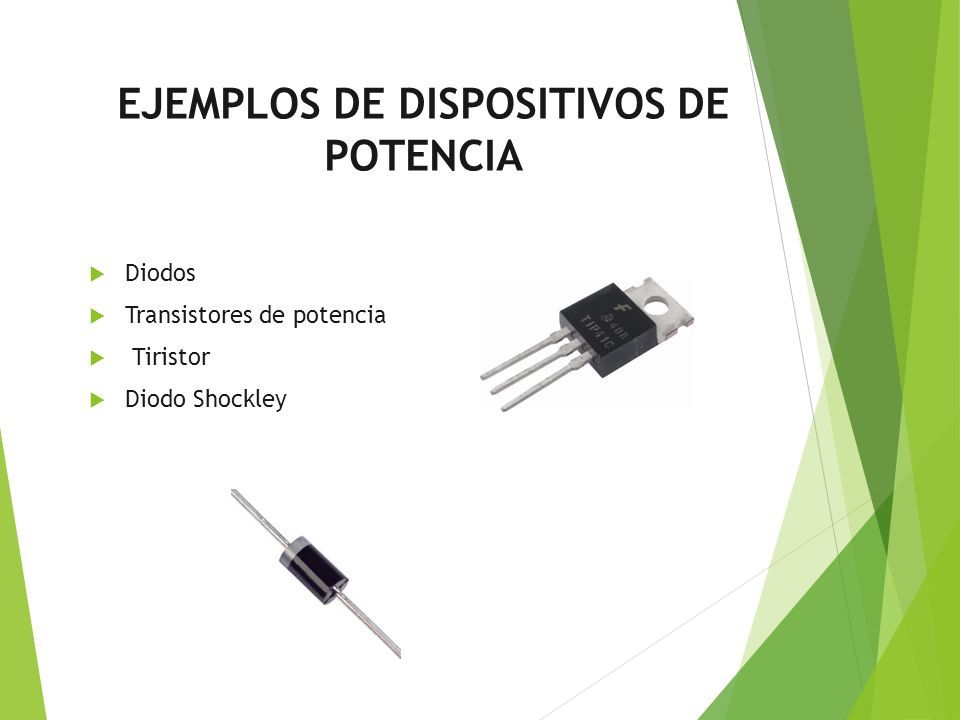

EJEMPLOS DE DISPOSITIVOS DE POTENCIA Diodos Transistores de potencia Tiristor Diodo Shockley
12

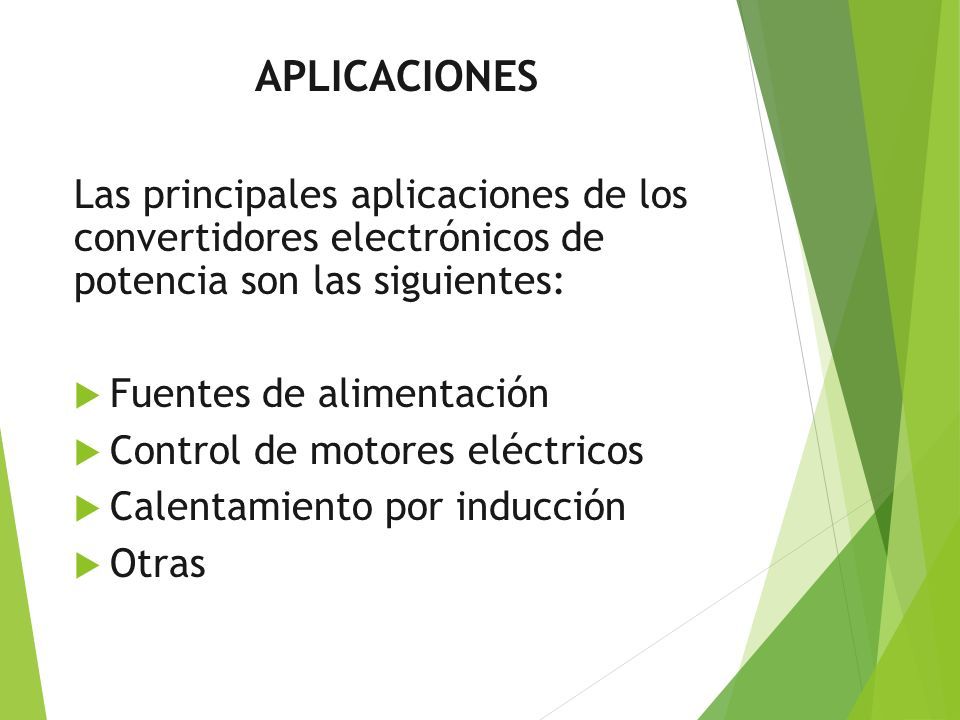

APLICACIONES Las principales aplicaciones de los convertidores electrónicos de potencia son las siguientes: Fuentes de alimentación Control de motores eléctricos Calentamiento por inducción Otras
13

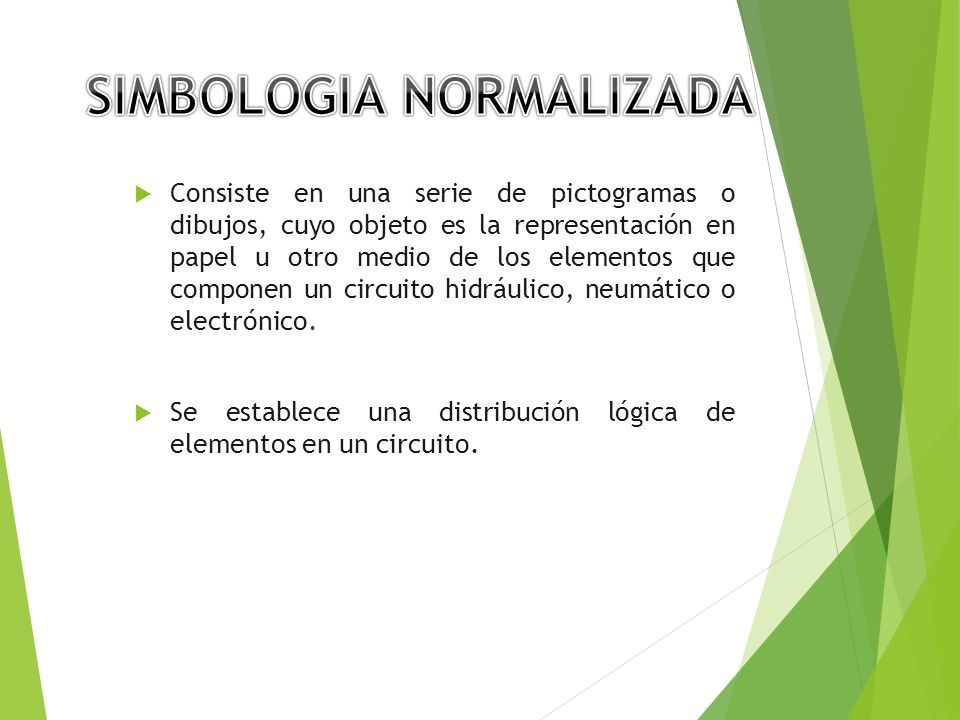

Consiste en una serie de pictogramas o dibujos, cuyo objeto es la representación en papel u otro medio de los elementos que componen un circuito hidráulico, neumático o electrónico. Se establece una distribución lógica de elementos en un circuito.
14

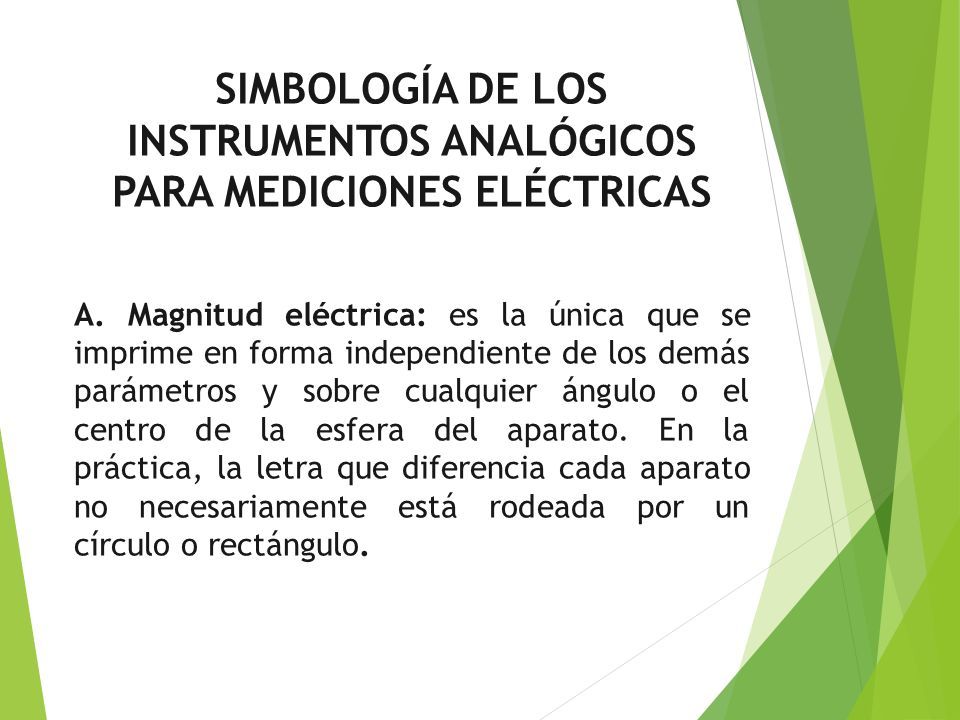

SIMBOLOGÍA DE LOS INSTRUMENTOS ANALÓGICOS PARA MEDICIONES ELÉCTRICAS A. Magnitud eléctrica: es la única que se imprime en forma independiente de los demás parámetros y sobre cualquier ángulo o el centro de la esfera del aparato. En la práctica, la letra que diferencia cada aparato no necesariamente está rodeada por un círculo o rectángulo.
16

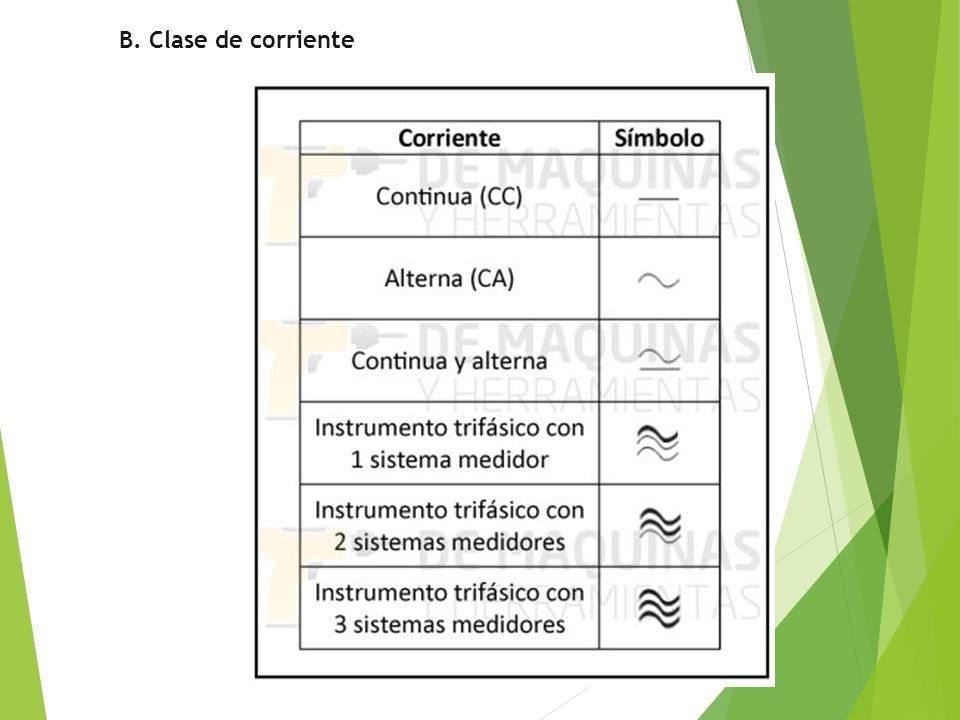

B. Clase de corriente
17

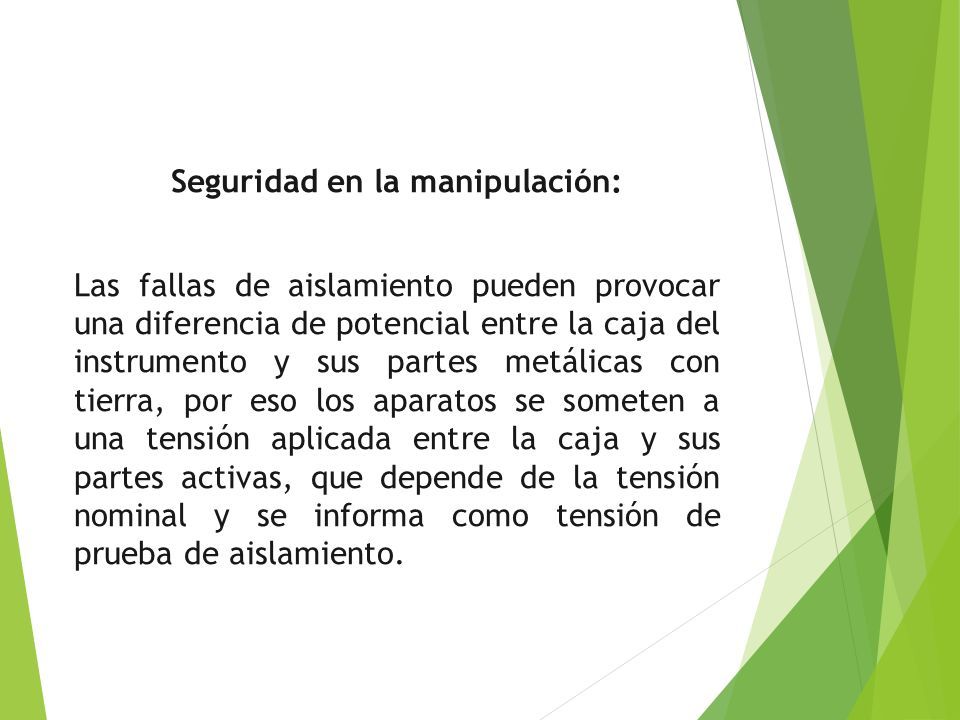

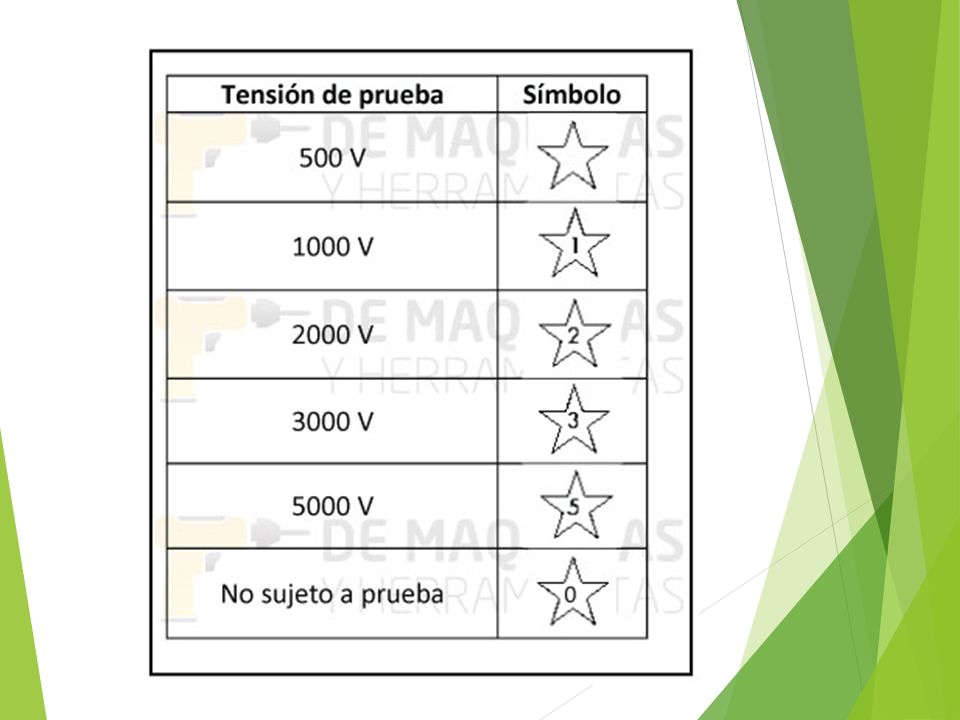

Seguridad en la manipulación: Las fallas de aislamiento pueden provocar una diferencia de potencial entre la caja del instrumento y sus partes metálicas con tierra, por eso los aparatos se someten a una tensión aplicada entre la caja y sus partes activas, que depende de la tensión nominal y se informa como tensión de prueba de aislamiento.
19

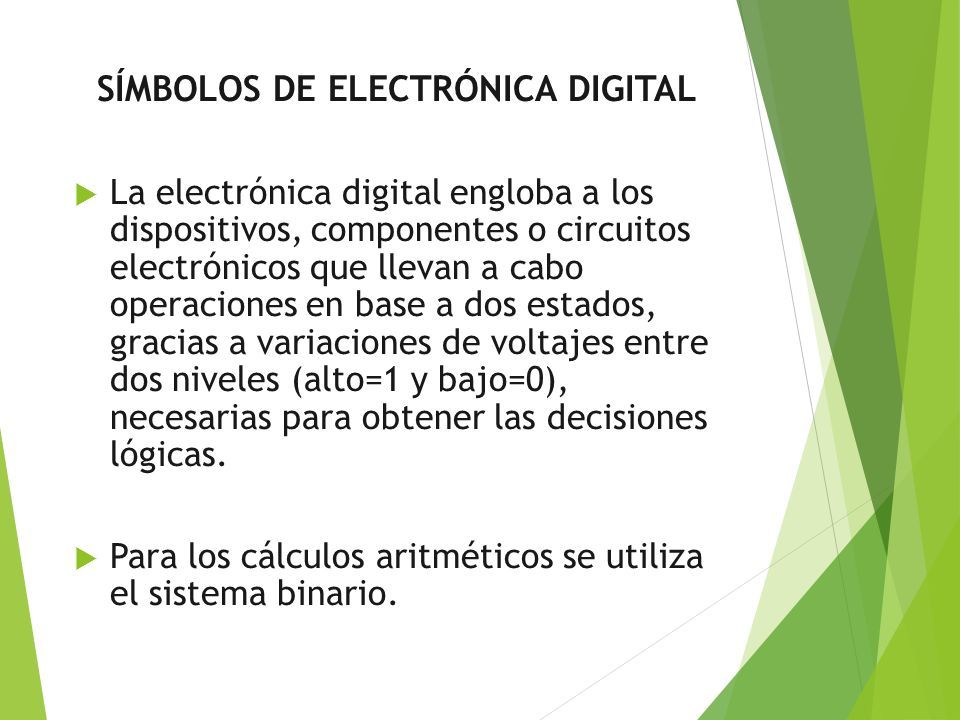

SÍMBOLOS DE ELECTRÓNICA DIGITAL La electrónica digital engloba a los dispositivos, componentes o circuitos electrónicos que llevan a cabo operaciones en base a dos estados, gracias a variaciones de voltajes entre dos niveles (alto=1 y bajo=0), necesarias para obtener las decisiones lógicas. Para los cálculos aritméticos se utiliza el sistema binario.
20

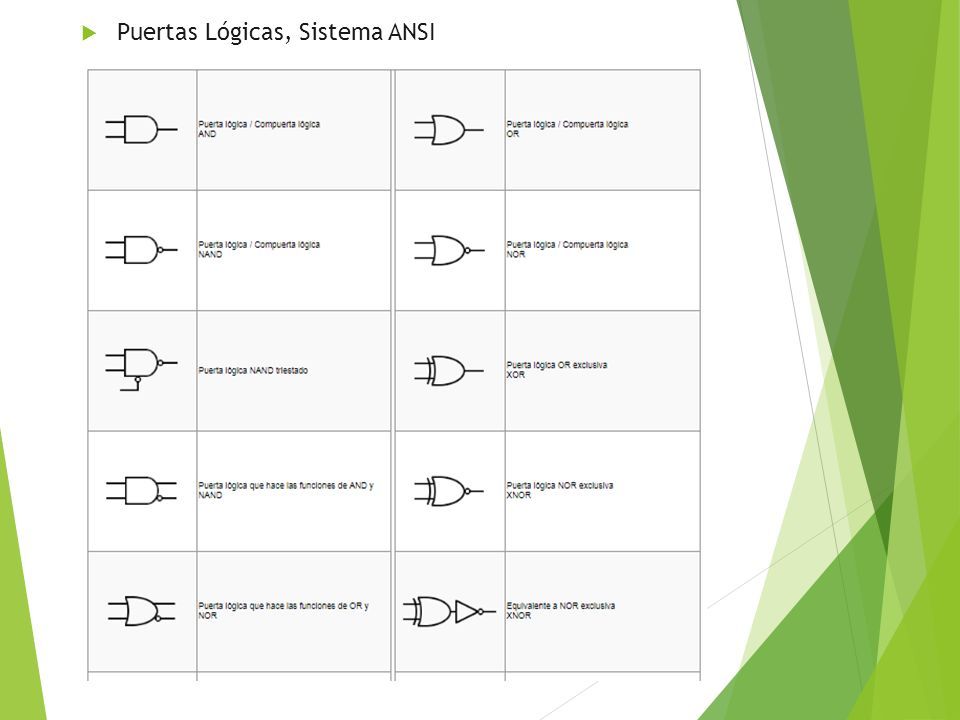

Puertas Lógicas, Sistema ANSI
21

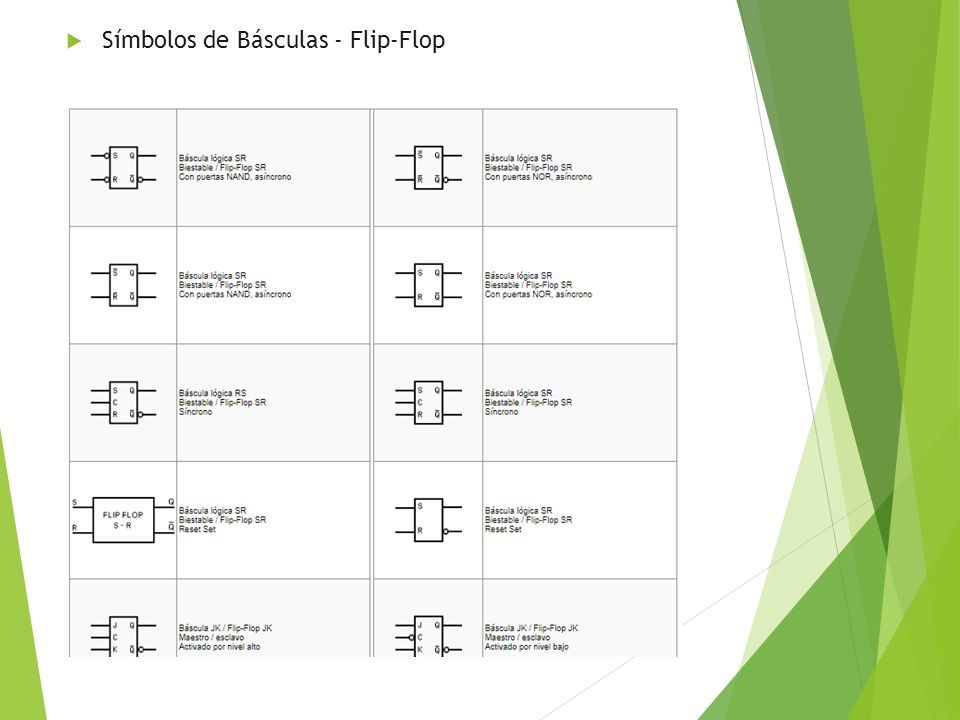

Símbolos de Básculas - Flip-Flop
22

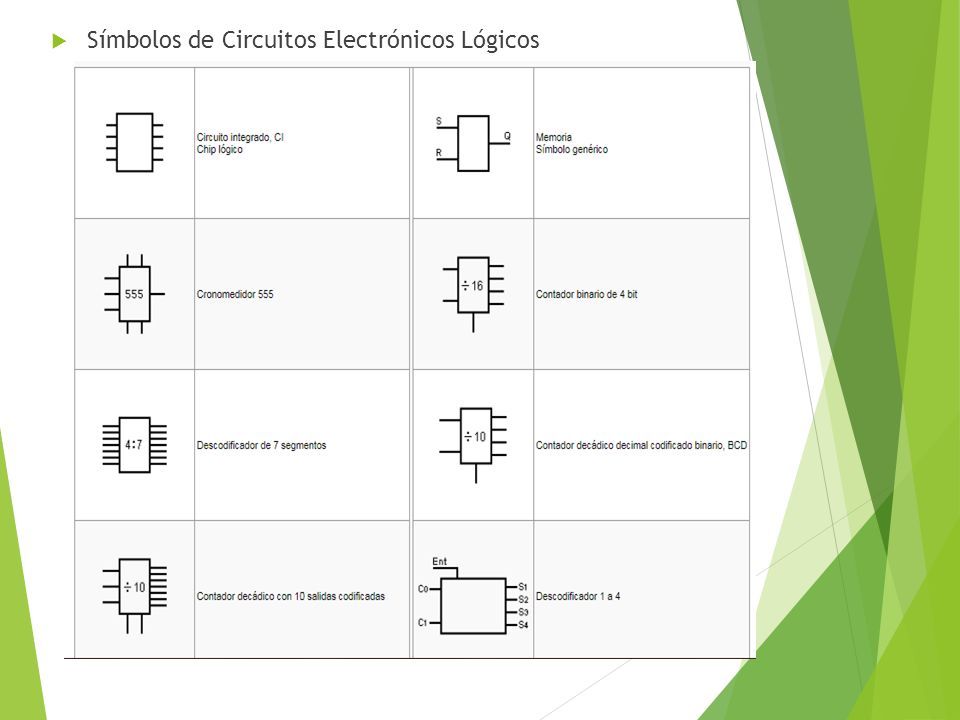

Símbolos de Circuitos Electrónicos Lógicos
