DISEÑO A FLEXIÓN EN ESTADO LÍMITE DE SERVICIO EN SECCIONES COMPUESTAS

Presentación del tema: "DISEÑO A FLEXIÓN EN ESTADO LÍMITE DE SERVICIO EN SECCIONES COMPUESTAS"— Transcripción de la presentación:

1 DISEÑO A FLEXIÓN EN ESTADO LÍMITE DE SERVICIO EN SECCIONES COMPUESTAS
HORMIGÓN PRETENSADO DISEÑO A FLEXIÓN EN ESTADO LÍMITE DE SERVICIO EN SECCIONES COMPUESTAS

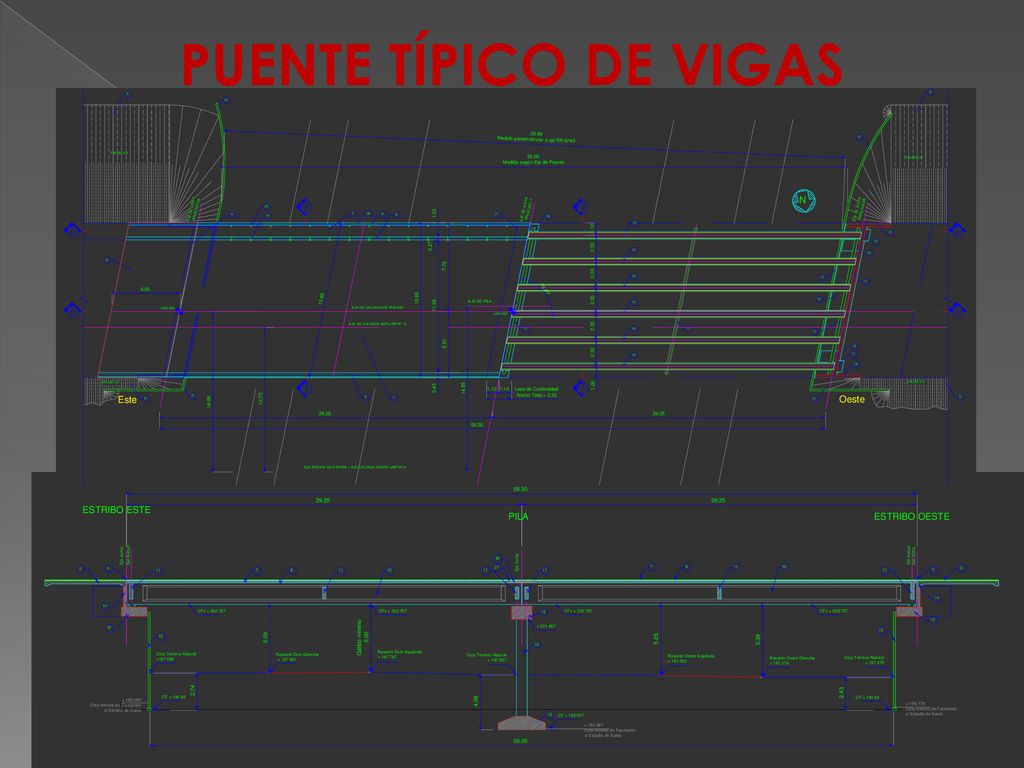

2 PUENTE TÍPICO DE VIGAS

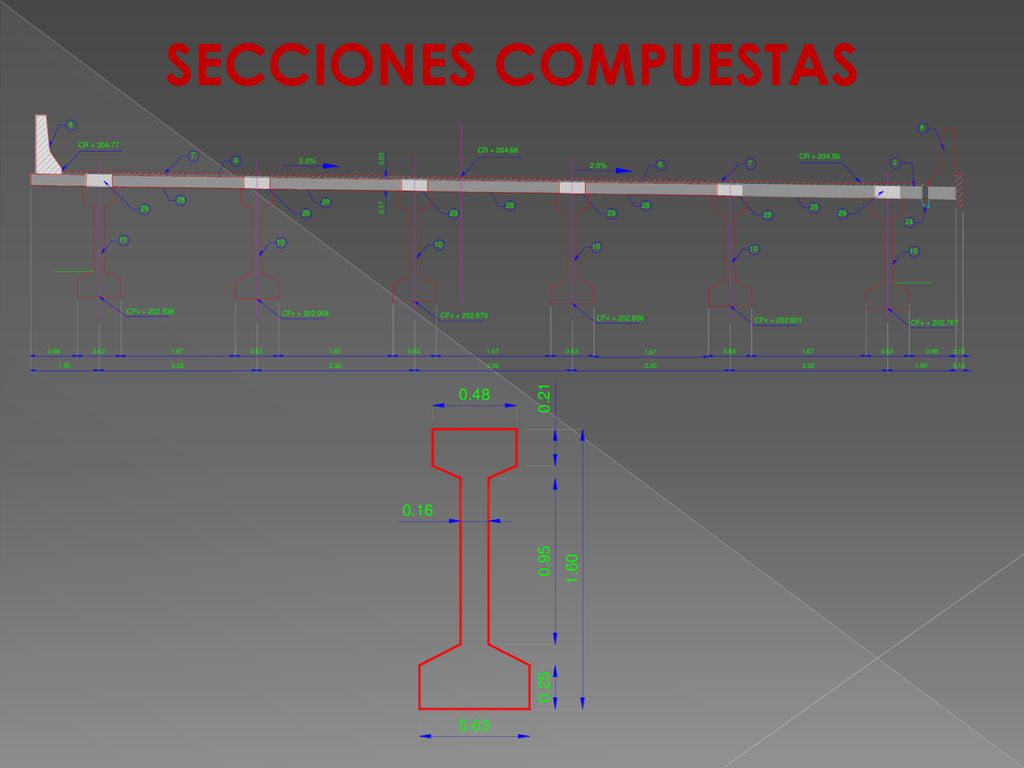

3 SECCIONES COMPUESTAS

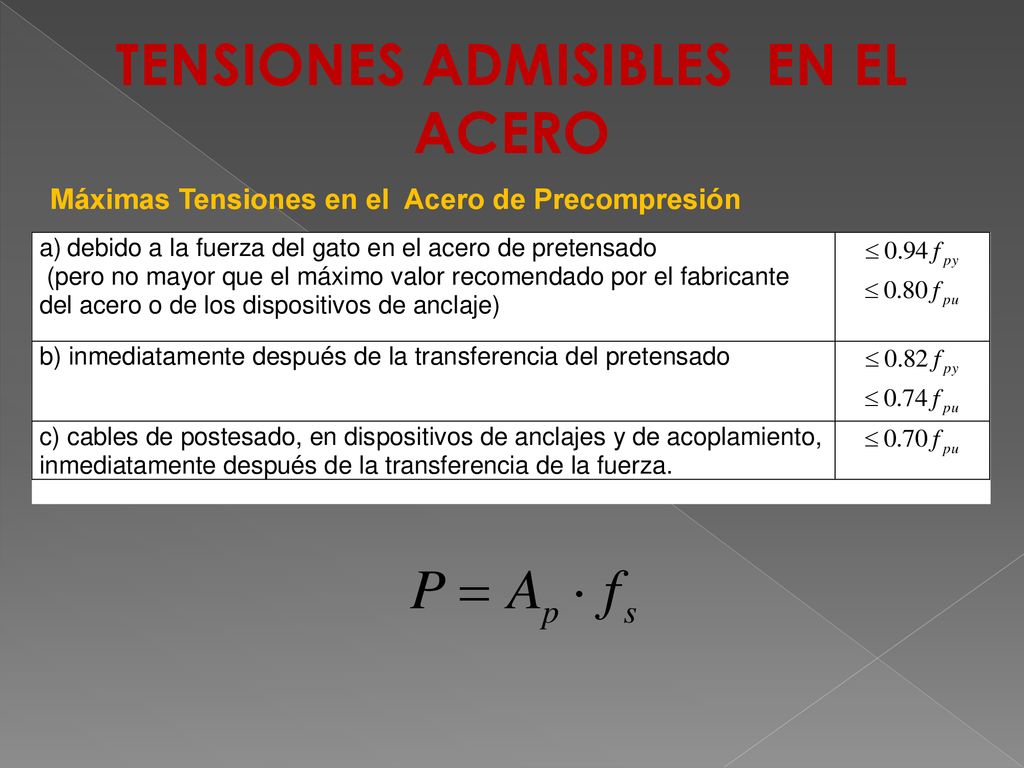

4 TENSIONES ADMISIBLES EN EL ACERO
Máximas Tensiones en el Acero de Precompresión

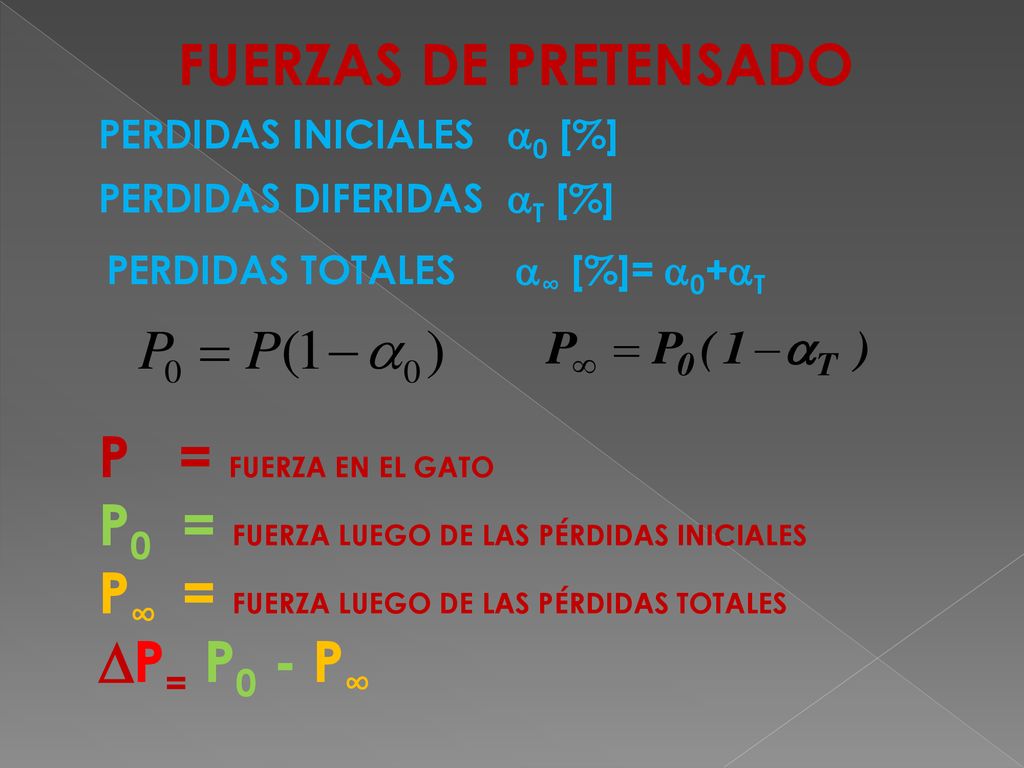

5 P0 = FUERZA LUEGO DE LAS PÉRDIDAS INICIALES
FUERZAS DE PRETENSADO PERDIDAS INICIALES a0 [%] PERDIDAS DIFERIDAS aT [%] PERDIDAS TOTALES a∞ [%]= a0+aT P = FUERZA EN EL GATO P0 = FUERZA LUEGO DE LAS PÉRDIDAS INICIALES P∞ = FUERZA LUEGO DE LAS PÉRDIDAS TOTALES DP= P0 - P∞

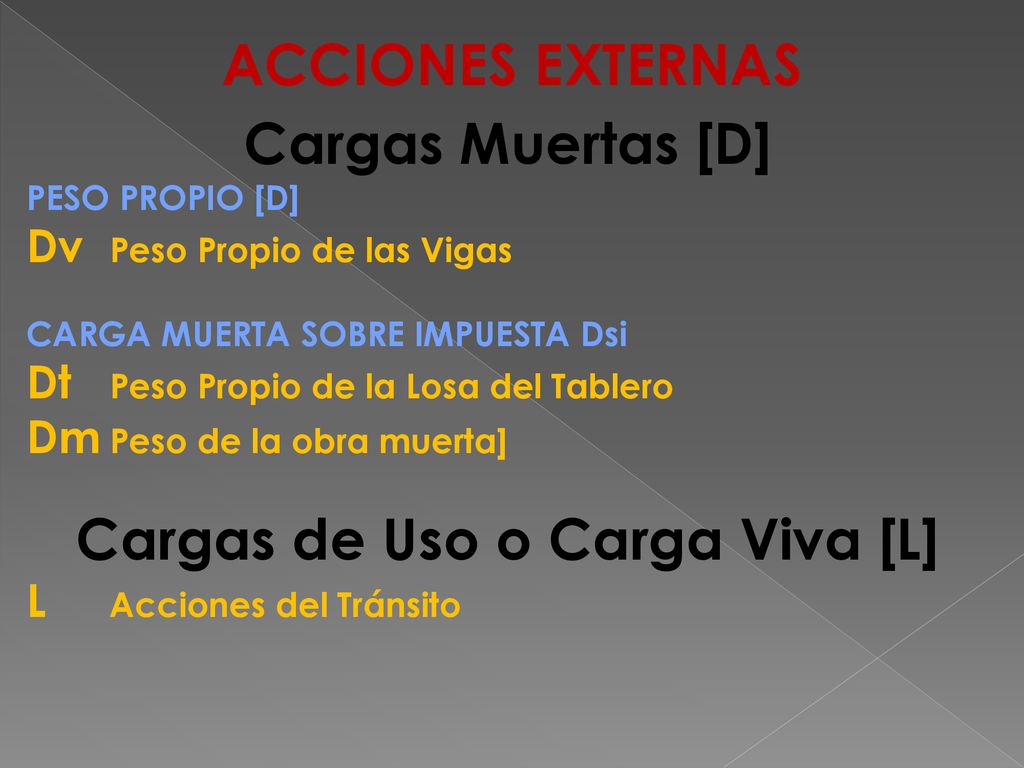

6 Cargas de Uso o Carga Viva [L]
ACCIONES EXTERNAS Cargas Muertas [D] PESO PROPIO [D] Dv Peso Propio de las Vigas CARGA MUERTA SOBRE IMPUESTA Dsi Dt Peso Propio de la Losa del Tablero Dm Peso de la obra muerta] Cargas de Uso o Carga Viva [L] L Acciones del Tránsito

7 Secuencia de las Acciones
ESTADOS DE CARGAS Etapas Constructivas Fabricación de las vigas y pretensado Montaje de las vigas Colado de la losa de tablero Carpeta de rodamiento y accesorios (carga muerta) Sobrecargas de uso (tránsito) Secuencia de las Acciones Esfuerzos del pretensado [P] Peso de las vigas [Dv] Peso de la losa del tablero [Dt] Peso de la obra muerta [Dm] Pérdidas Diferidas [DP] Sobrecarga [L]

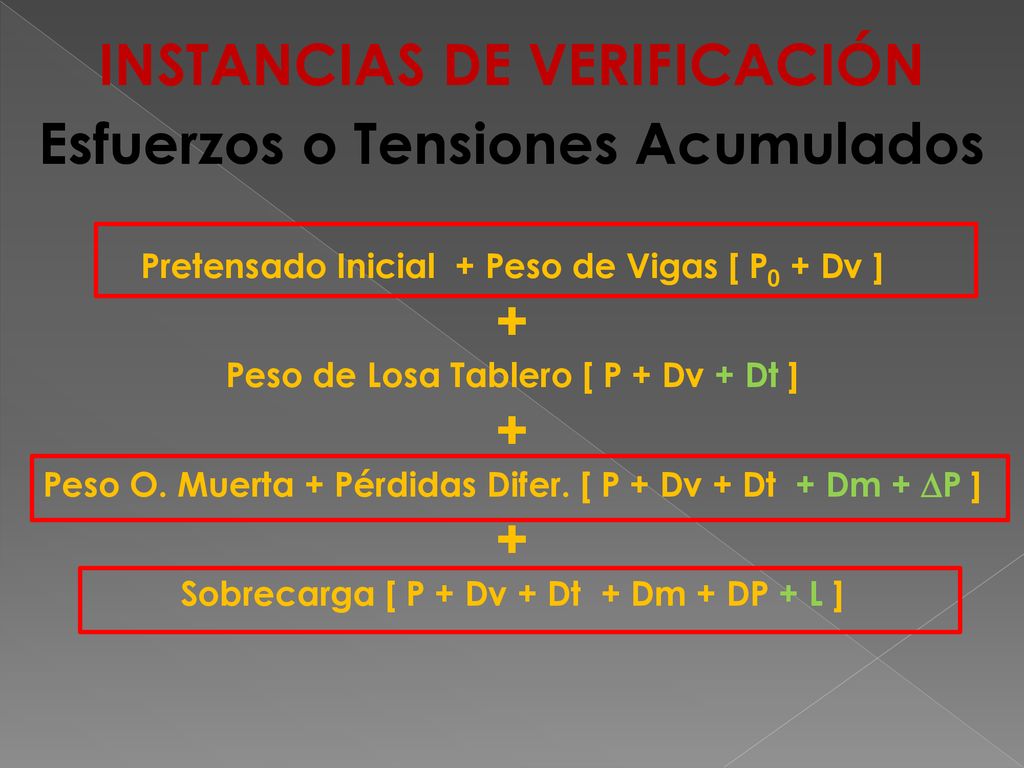

8 INSTANCIAS DE VERIFICACIÓN Esfuerzos o Tensiones Acumulados +
Pretensado Inicial + Peso de Vigas [ P0 + Dv ] + Peso de Losa Tablero [ P + Dv + Dt ] Peso O. Muerta + Pérdidas Difer. [ P + Dv + Dt + Dm + DP ] Sobrecarga [ P + Dv + Dt + Dm + DP + L ]

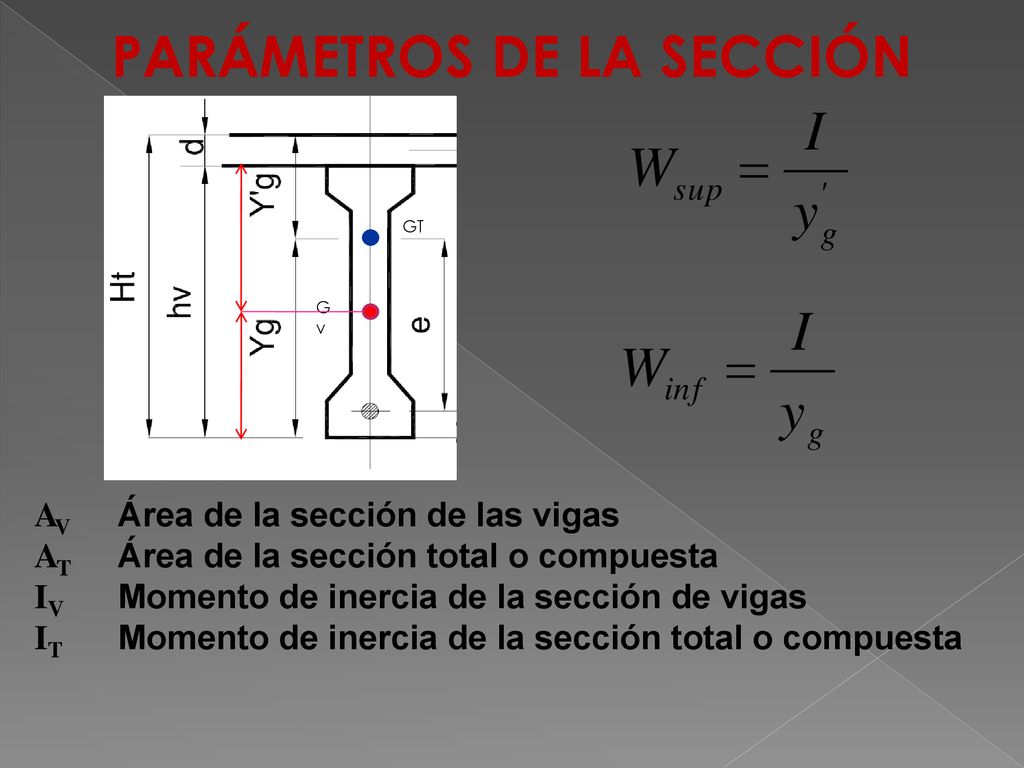

9 PARÁMETROS DE LA SECCIÓN
Gv GT AV Área de la sección de las vigas AT Área de la sección total o compuesta IV Momento de inercia de la sección de vigas IT Momento de inercia de la sección total o compuesta

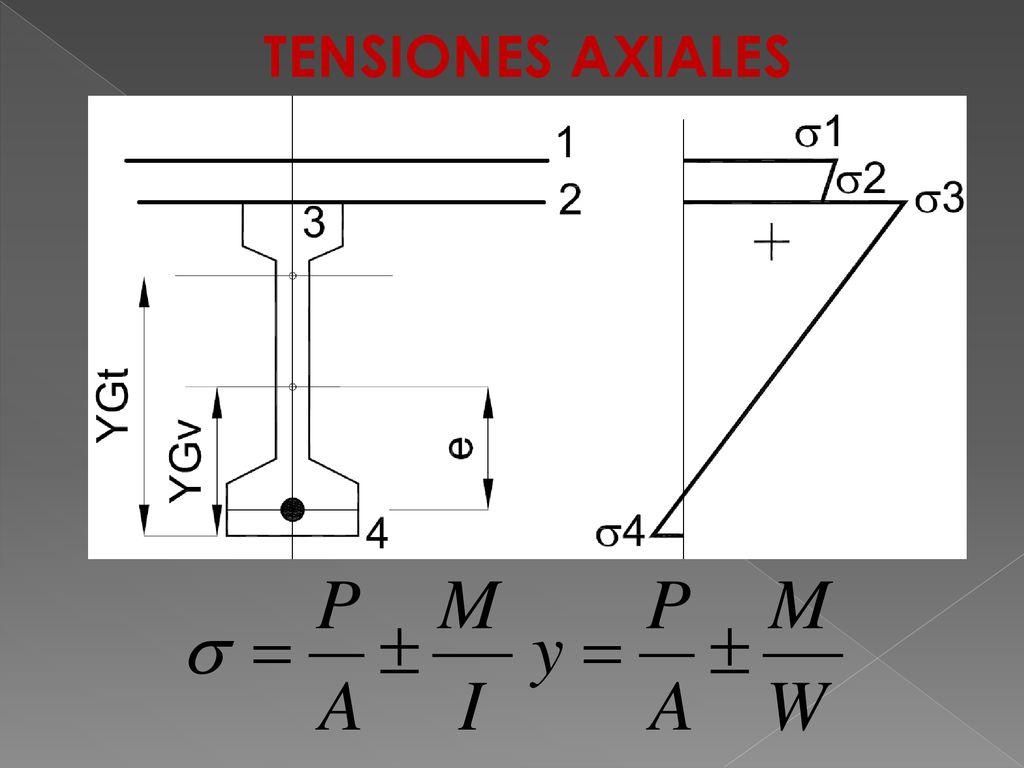

10 TENSIONES AXIALES

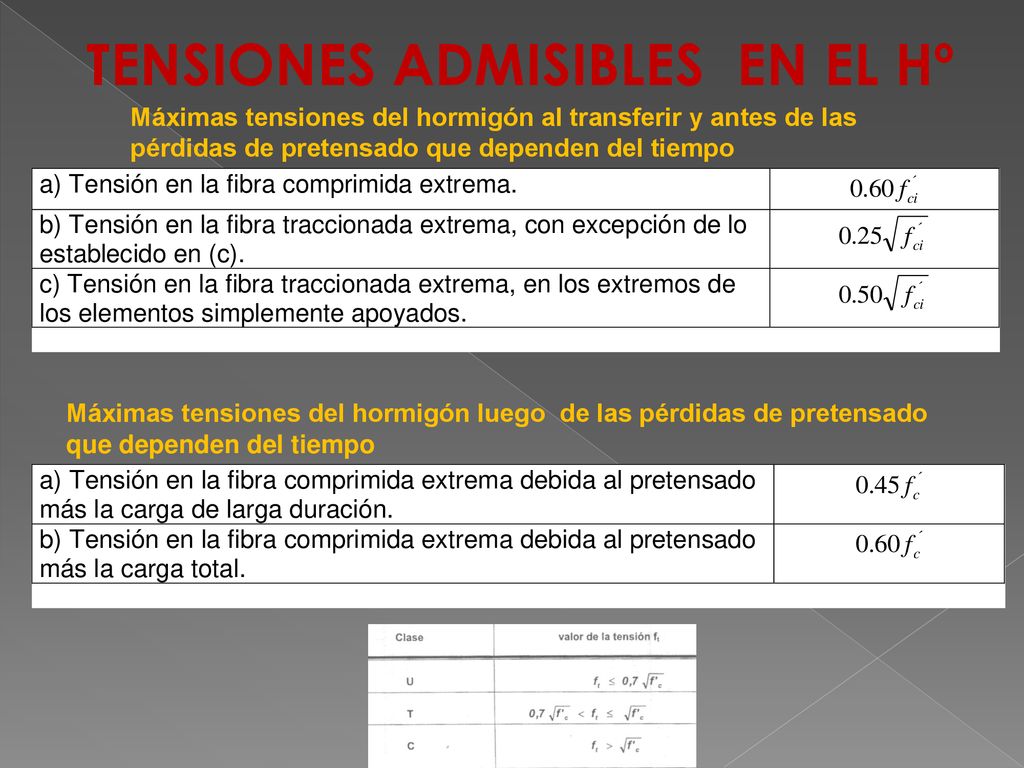

11 TENSIONES ADMISIBLES EN EL Hº
Máximas tensiones del hormigón al transferir y antes de las pérdidas de pretensado que dependen del tiempo Máximas tensiones del hormigón luego de las pérdidas de pretensado que dependen del tiempo

12 INMEDIATAMENTE LUEGO DE LA TRANSFERENCIA.
ANALISIS DE TENSIONES INMEDIATAMENTE LUEGO DE LA TRANSFERENCIA. 1º ESTADO CRÍTICO

13 CARGAS DE LARGA DURACIÓN
2º ESTADO CRÍTICO

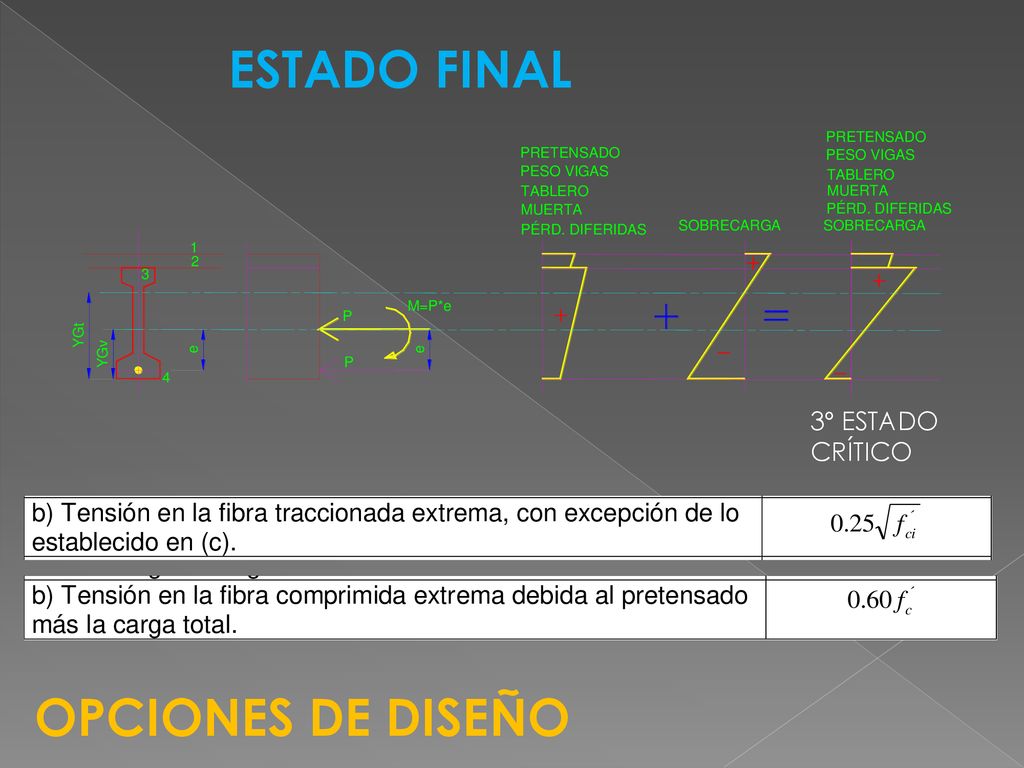

14 ESTADO FINAL 3º ESTADO CRÍTICO OPCIONES DE DISEÑO
