FACUTAD DE INGENIERIA CIVIL Curso: Mecánica de Suelos II Ing. Antonio F. Hernández Castillo.

Presentación del tema: "FACUTAD DE INGENIERIA CIVIL Curso: Mecánica de Suelos II Ing. Antonio F. Hernández Castillo."— Transcripción de la presentación:

1 FACUTAD DE INGENIERIA CIVIL Curso: Mecánica de Suelos II Ing. Antonio F. Hernández Castillo

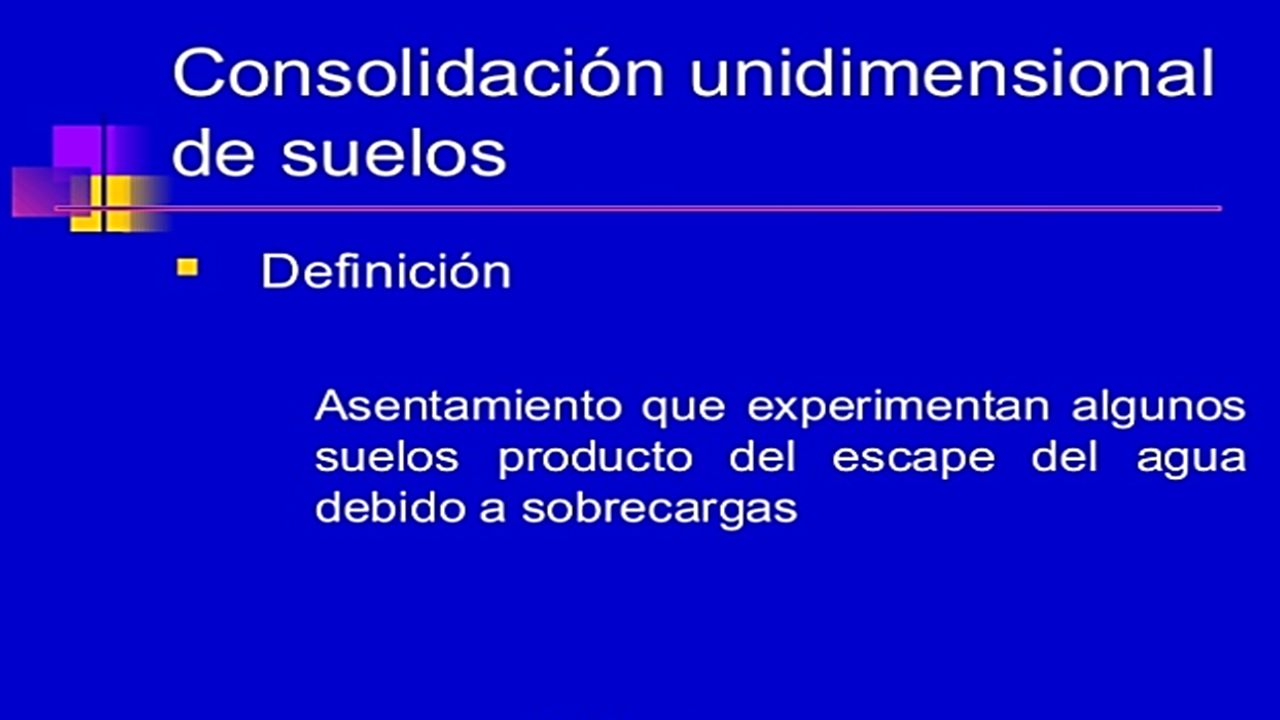

2

3

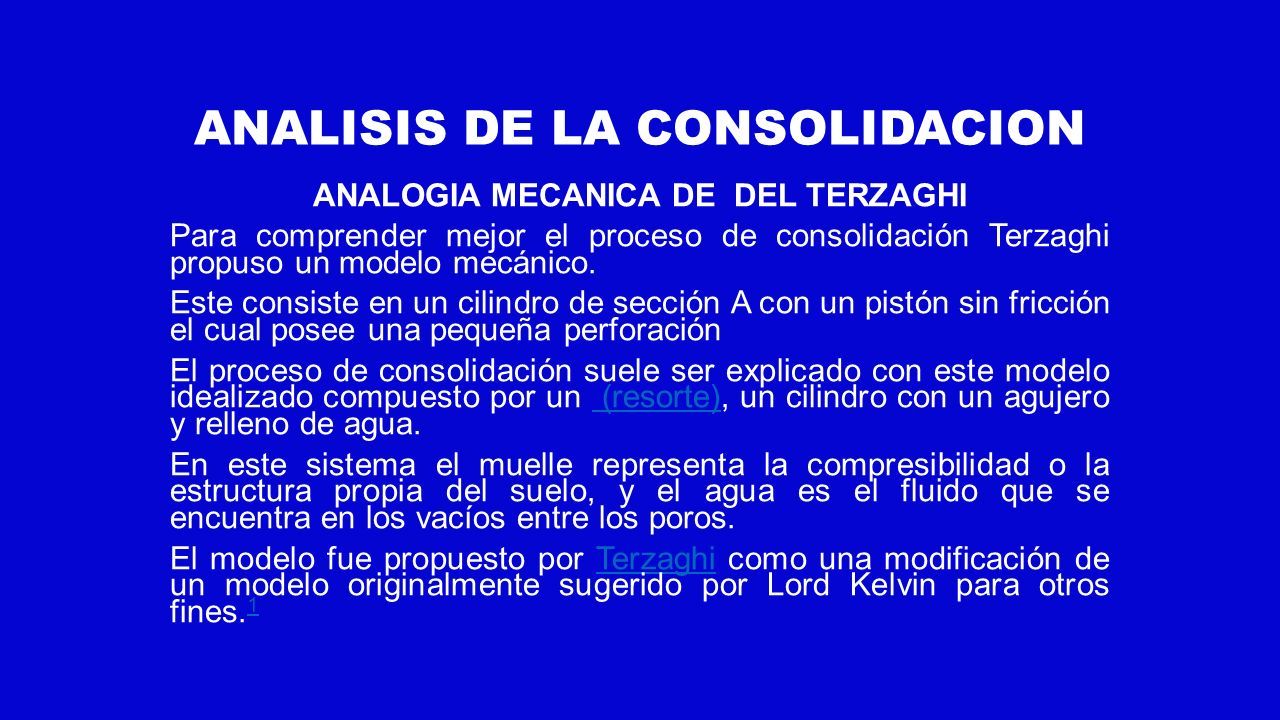

4 ANALISIS DE LA CONSOLIDACION ANALOGIA MECANICA DE DEL TERZAGHI Para comprender mejor el proceso de consolidación Terzaghi propuso un modelo mecánico. Este consiste en un cilindro de sección A con un pistón sin fricción el cual posee una pequeña perforación El proceso de consolidación suele ser explicado con este modelo idealizado compuesto por un (resorte), un cilindro con un agujero y relleno de agua. (resorte) En este sistema el muelle representa la compresibilidad o la estructura propia del suelo, y el agua es el fluido que se encuentra en los vacíos entre los poros. El modelo fue propuesto por Terzaghi como una modificación de un modelo originalmente sugerido por Lord Kelvin para otros fines. 1Terzaghi 1

5

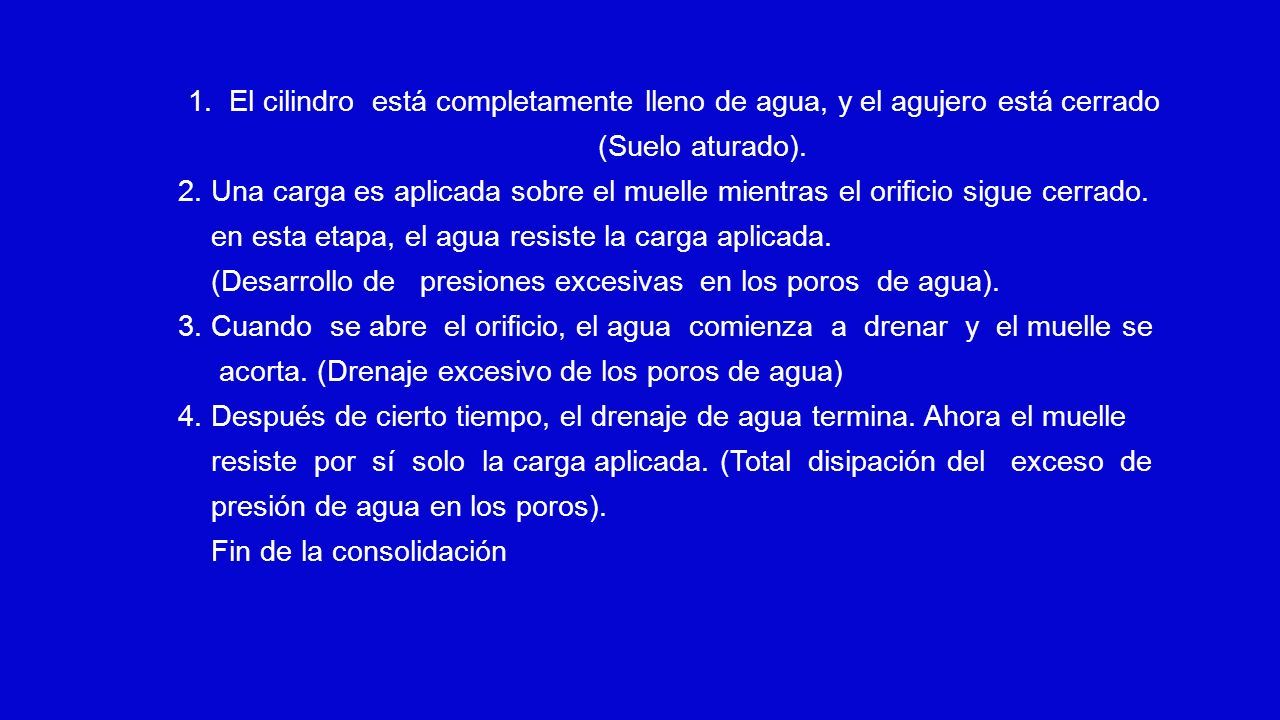

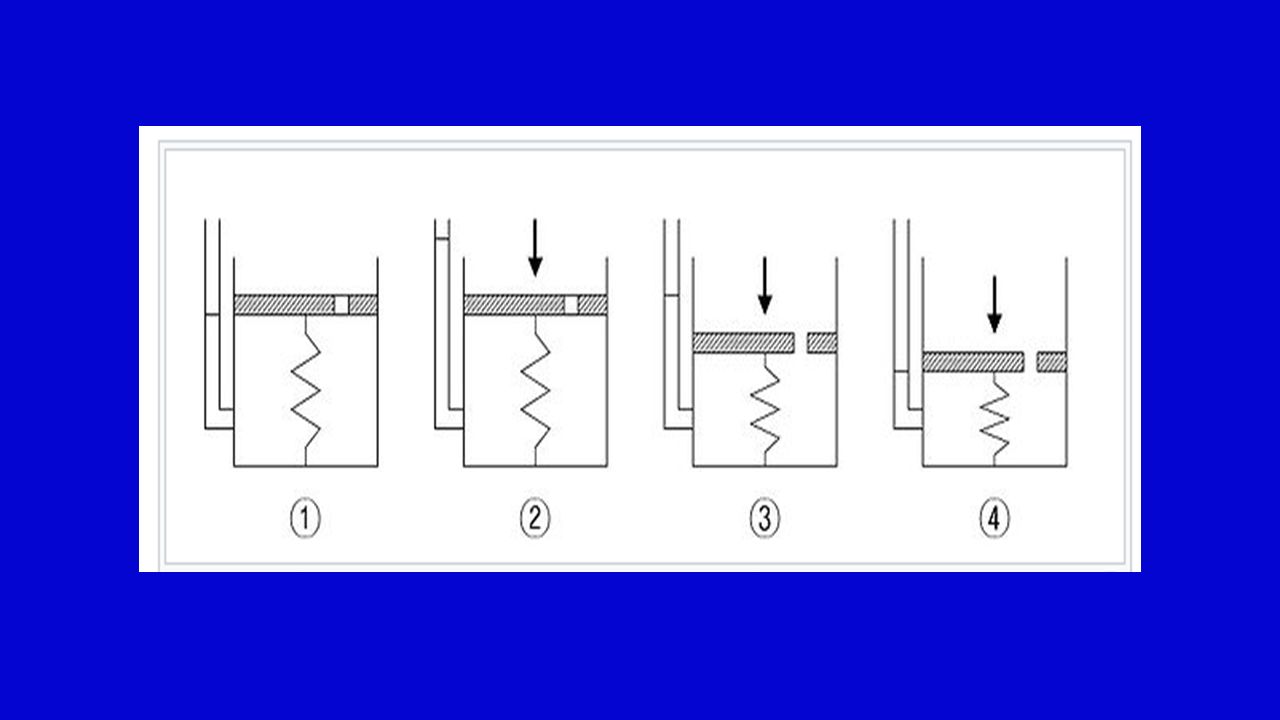

6 1. El cilindro está completamente lleno de agua, y el agujero está cerrado (Suelo aturado). 2. Una carga es aplicada sobre el muelle mientras el orificio sigue cerrado. en esta etapa, el agua resiste la carga aplicada. (Desarrollo de presiones excesivas en los poros de agua). 3. Cuando se abre el orificio, el agua comienza a drenar y el muelle se acorta. (Drenaje excesivo de los poros de agua) 4. Después de cierto tiempo, el drenaje de agua termina. Ahora el muelle resiste por sí solo la carga aplicada. (Total disipación del exceso de presión de agua en los poros). Fin de la consolidación

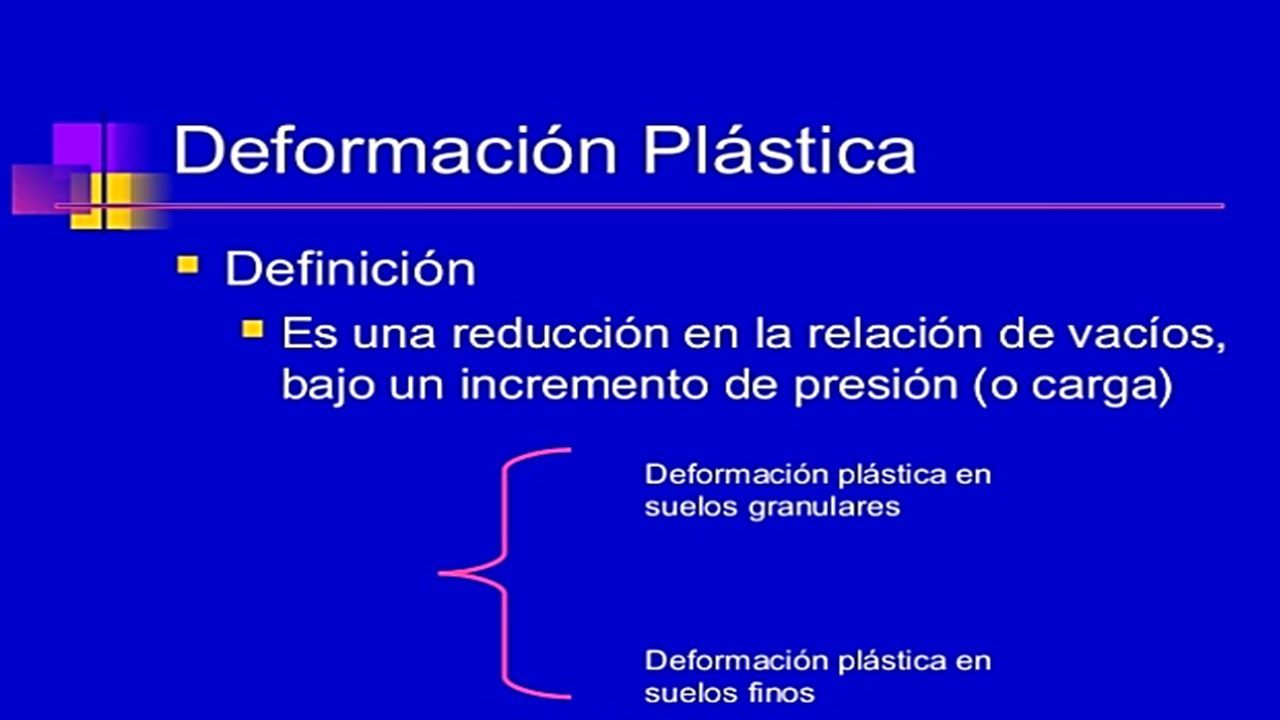

7

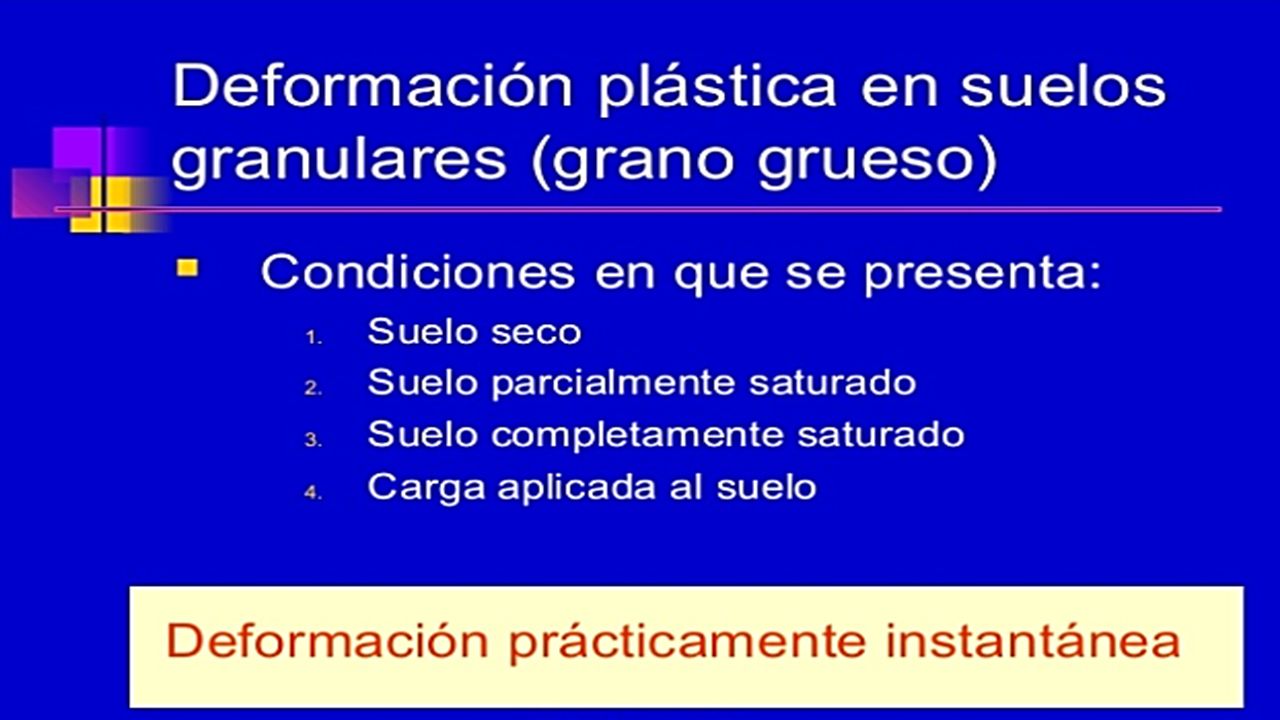

8

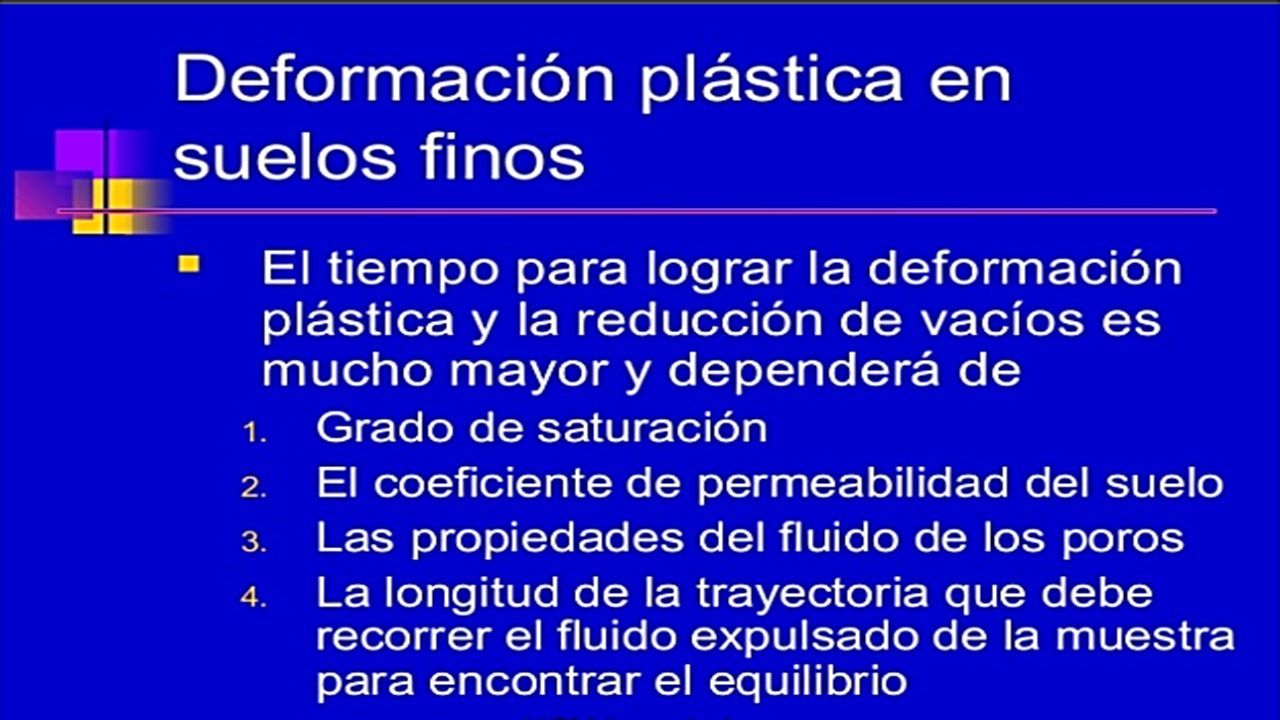

9

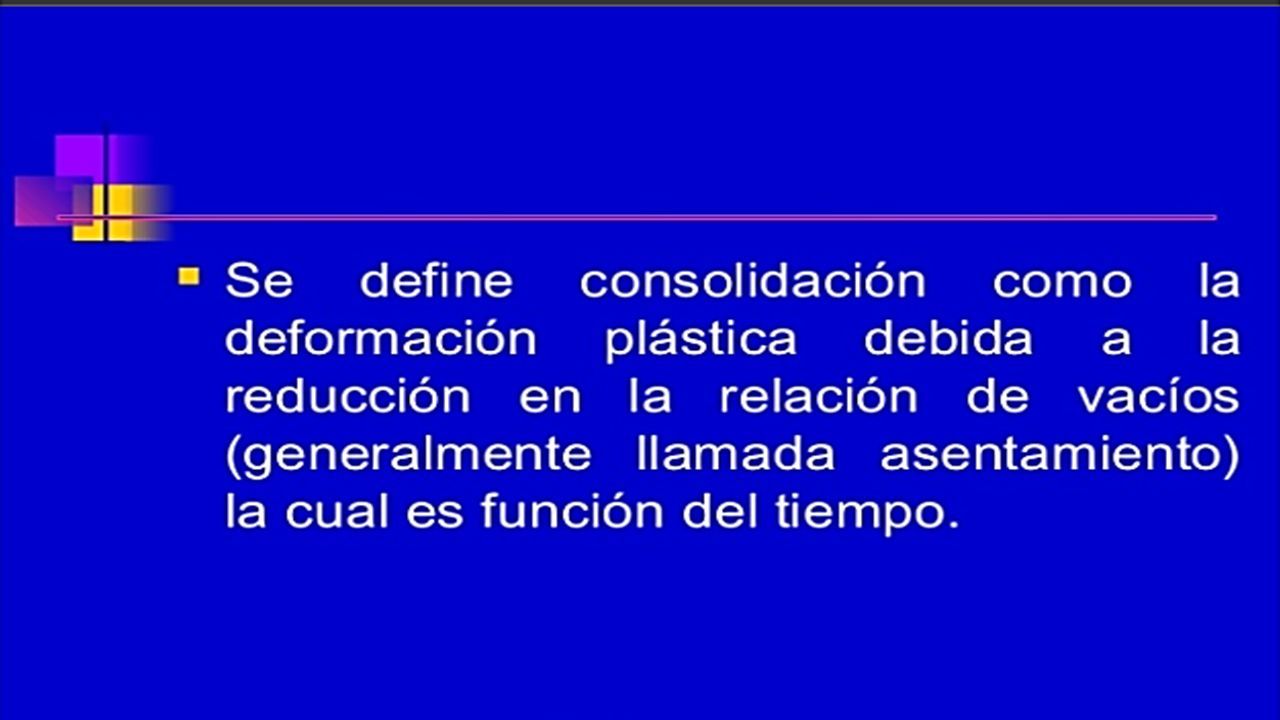

10

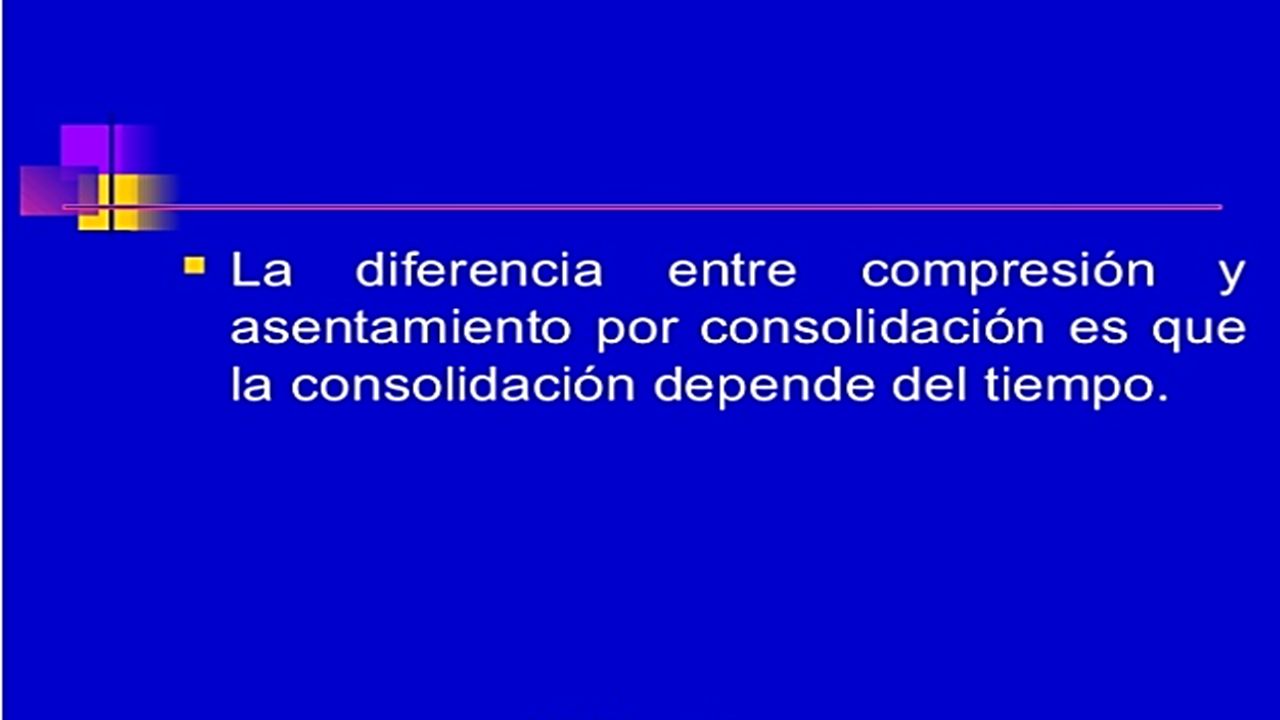

11

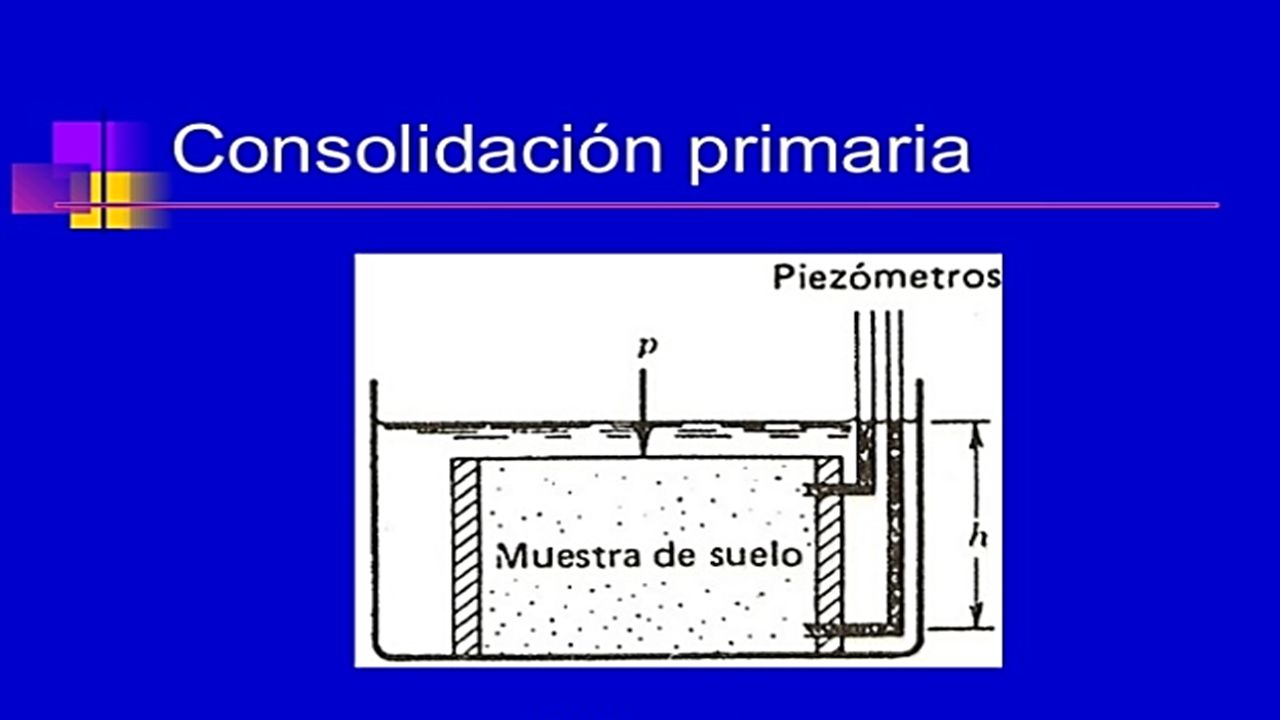

12

13

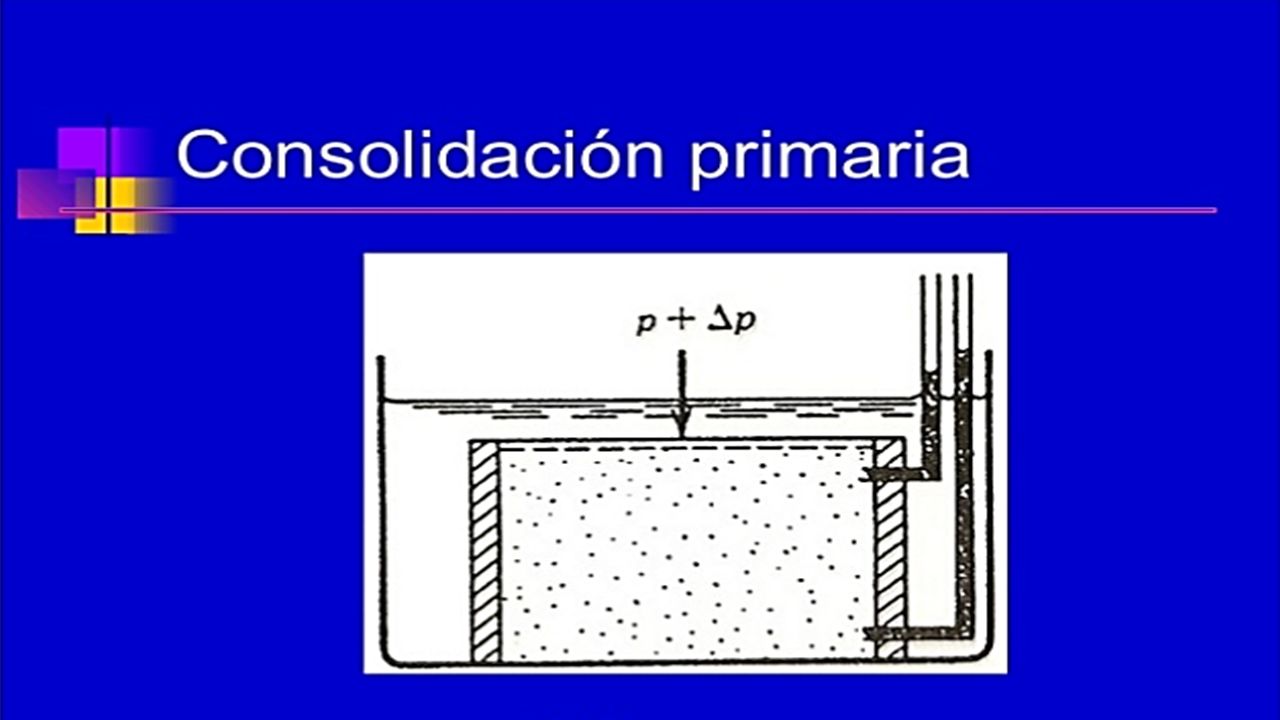

14

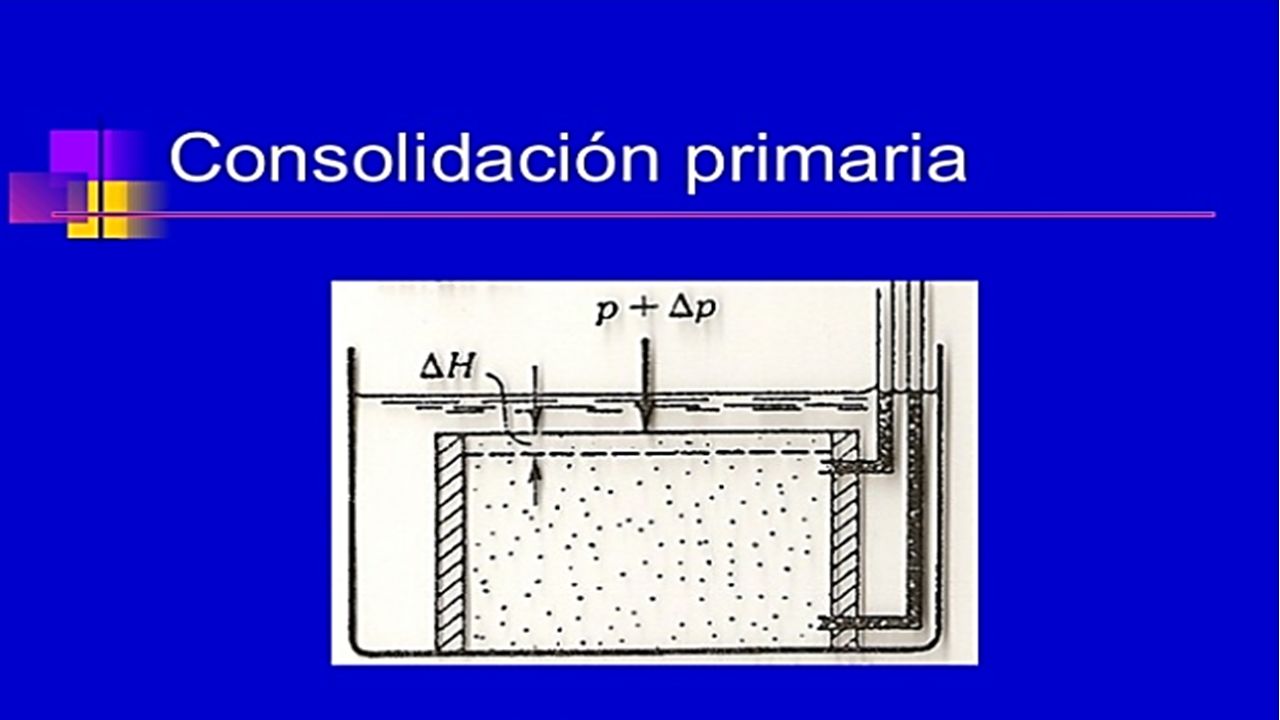

15

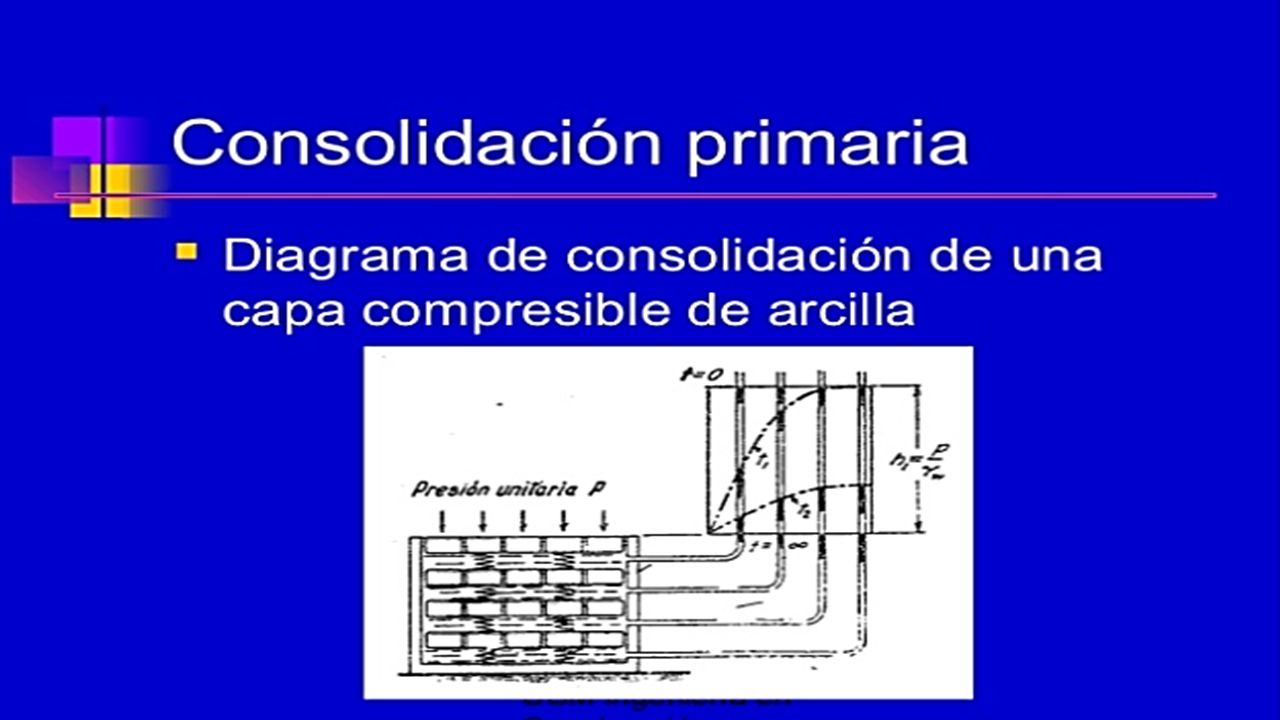

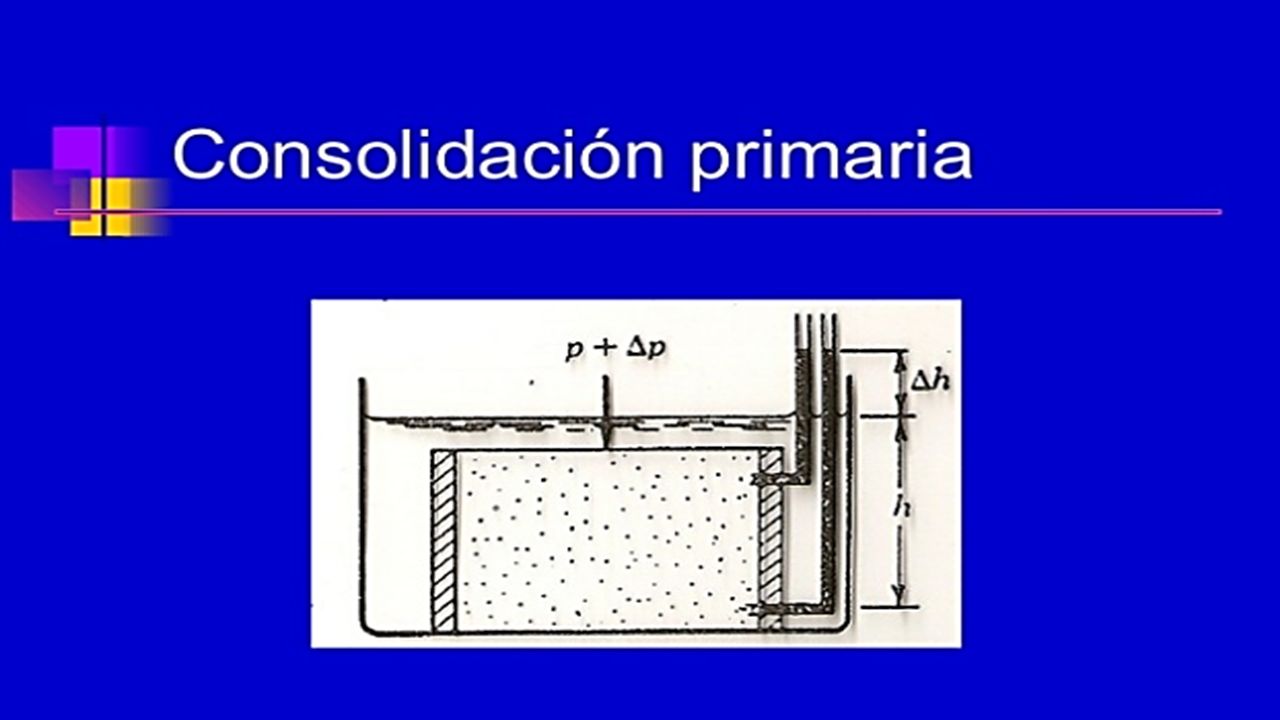

16

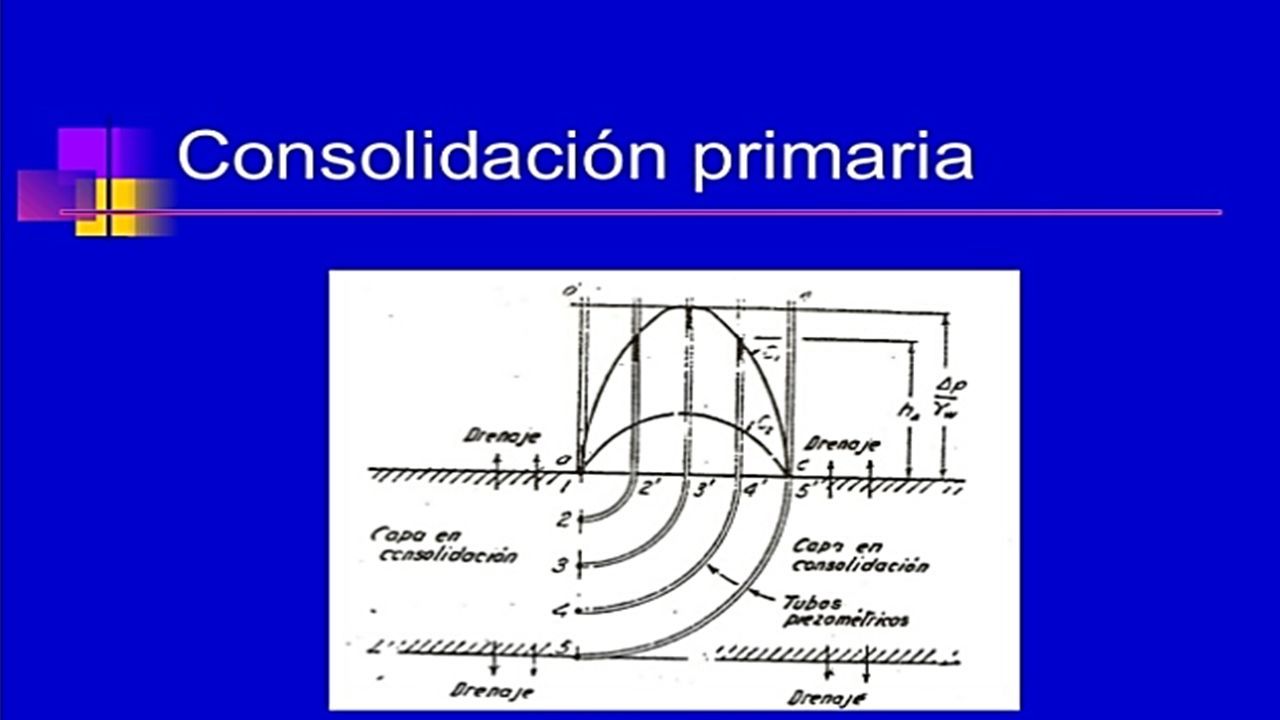

17

18

19

20

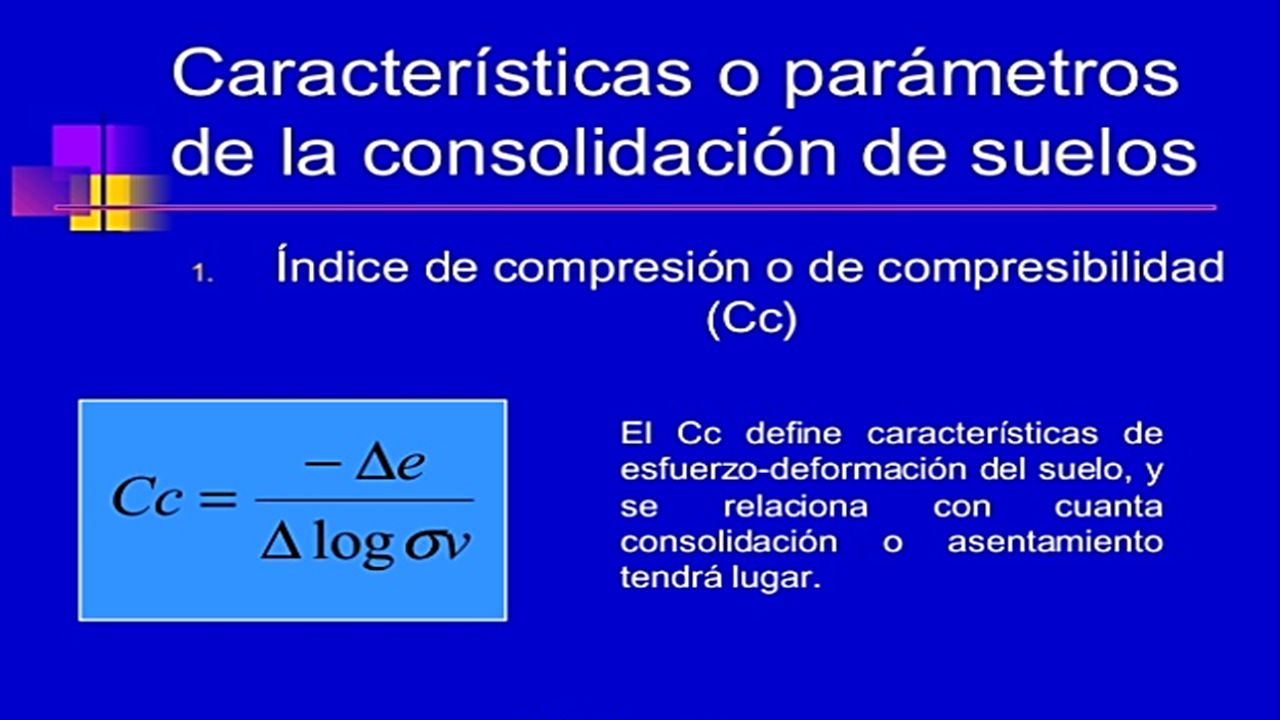

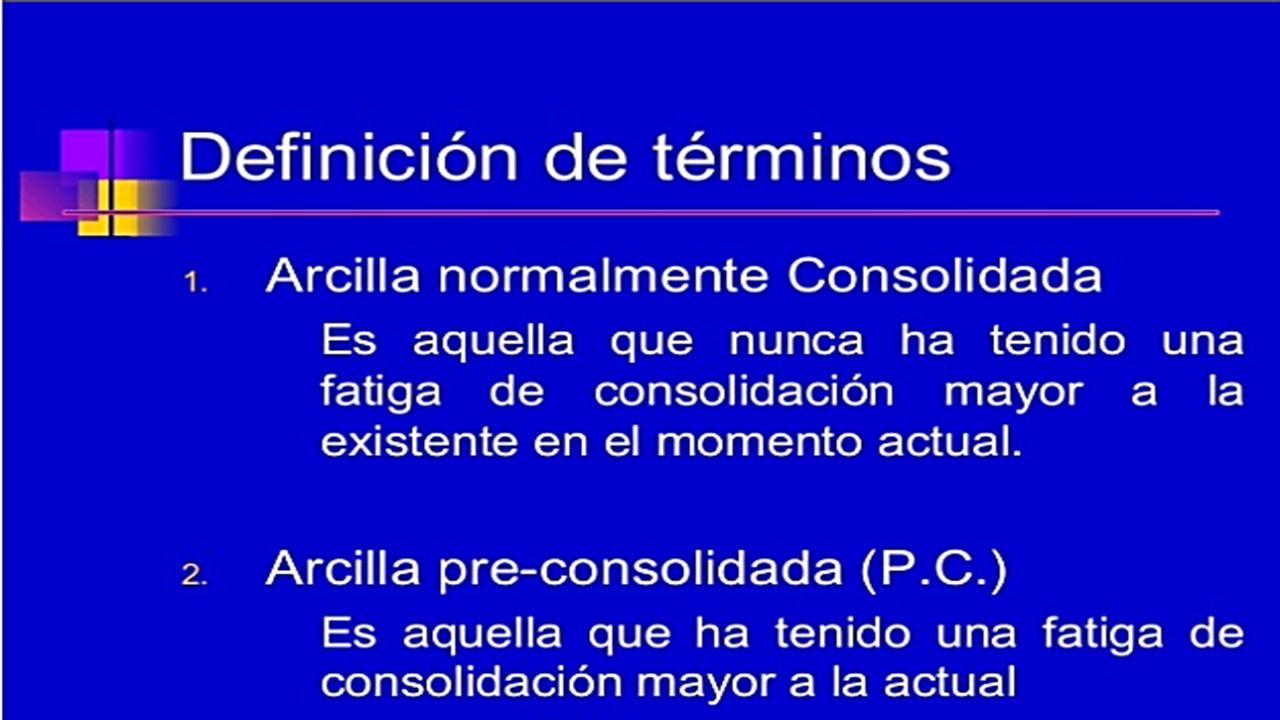

21

22

23

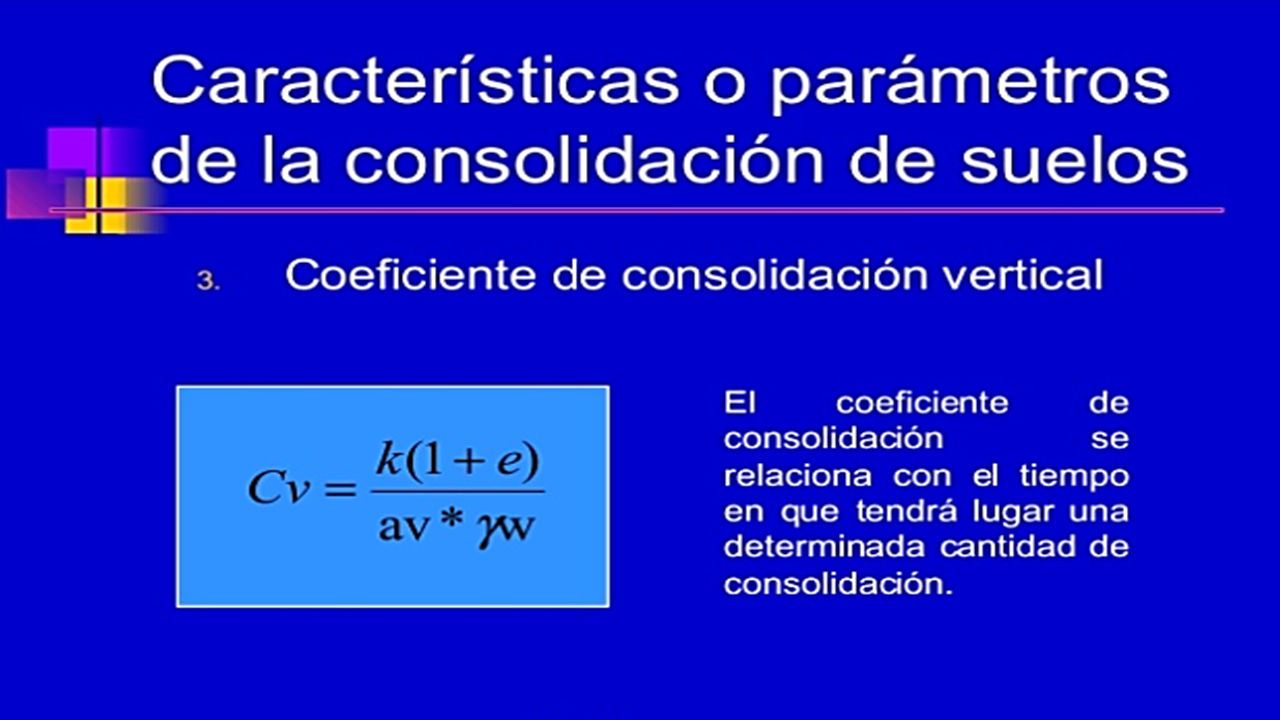

24

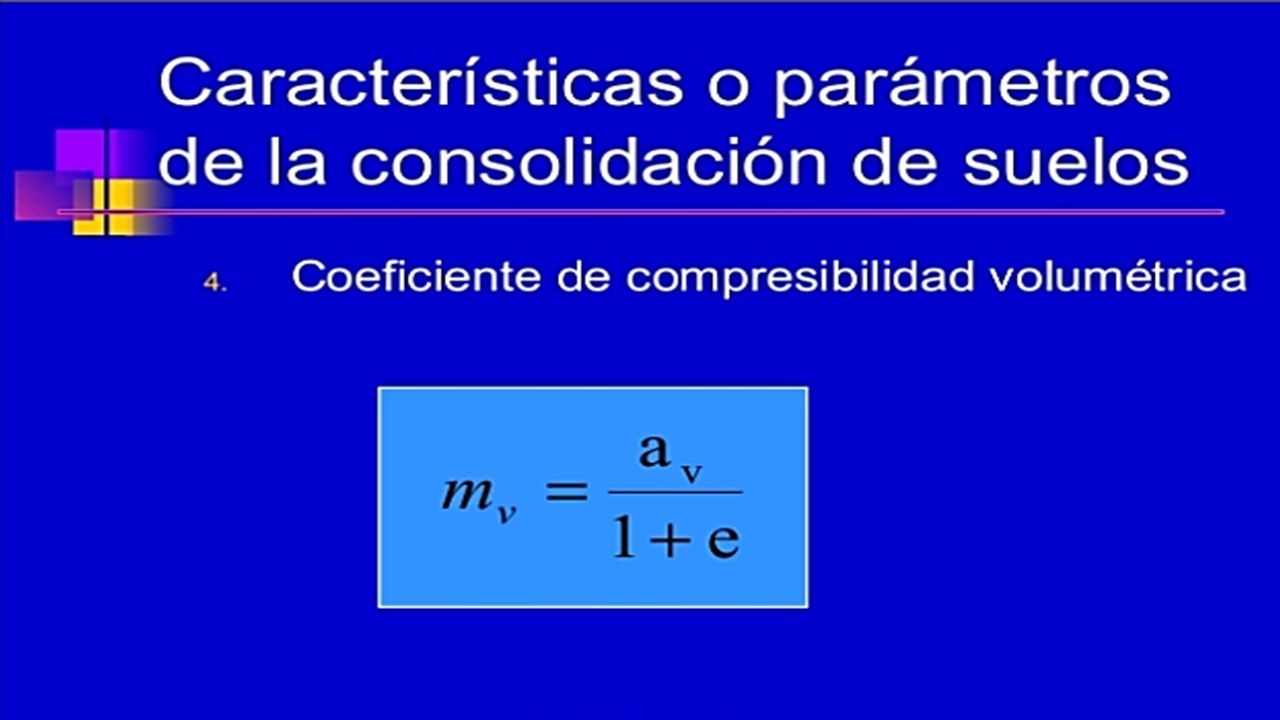

25

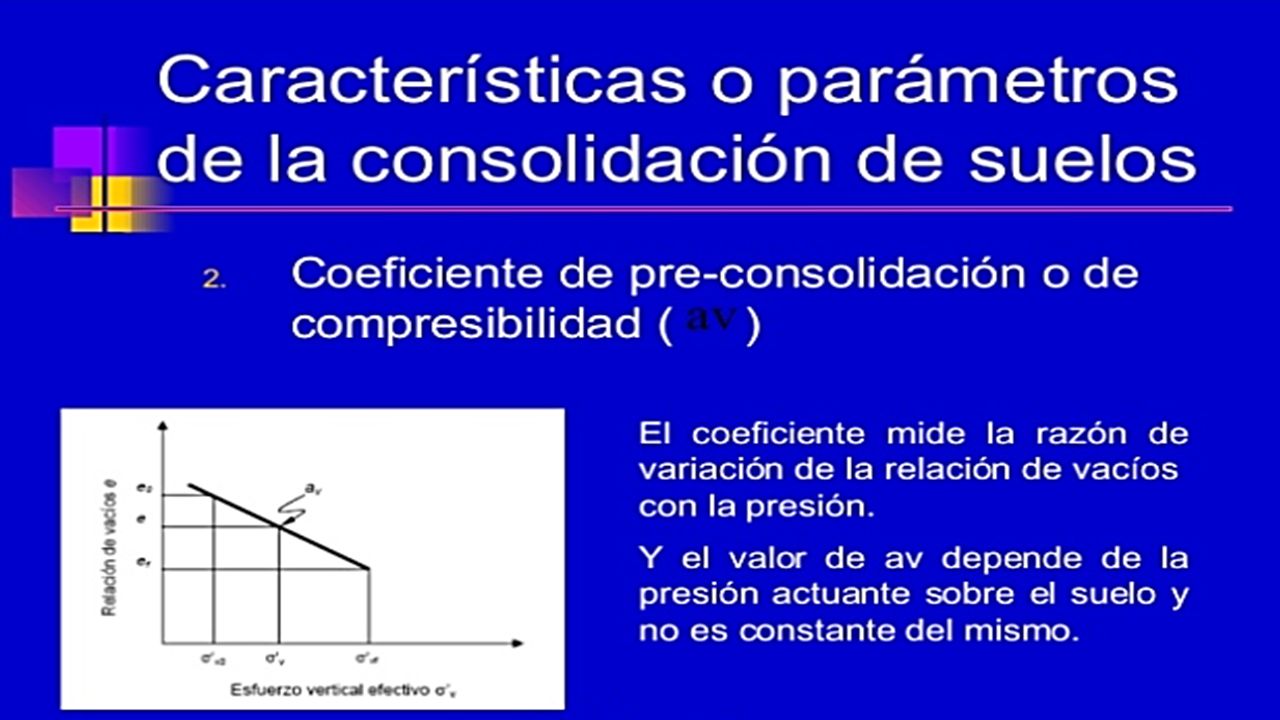

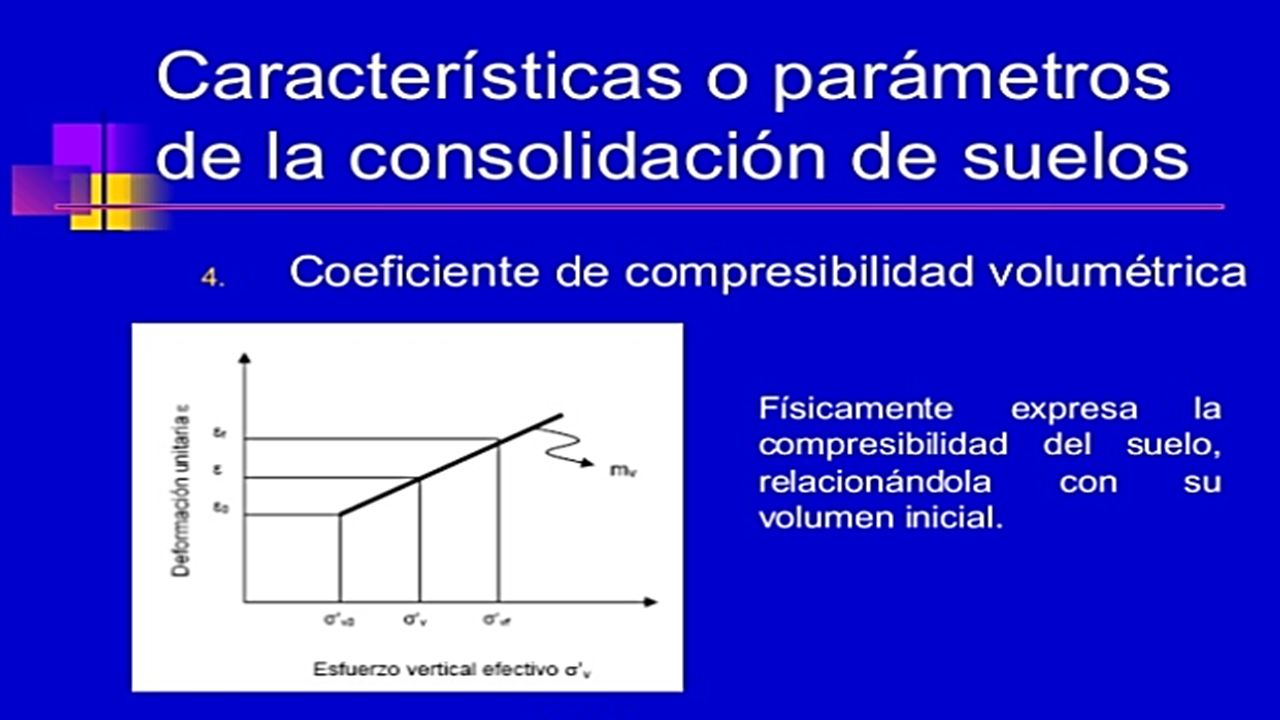

26

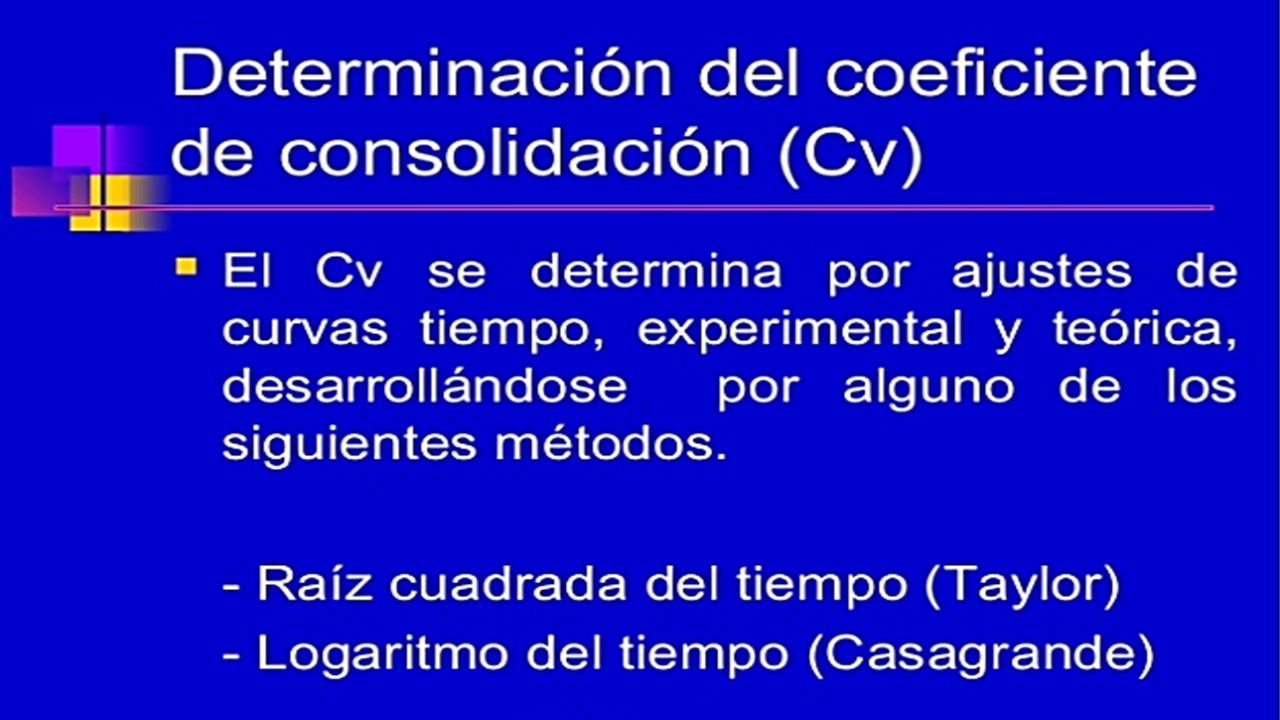

27

28

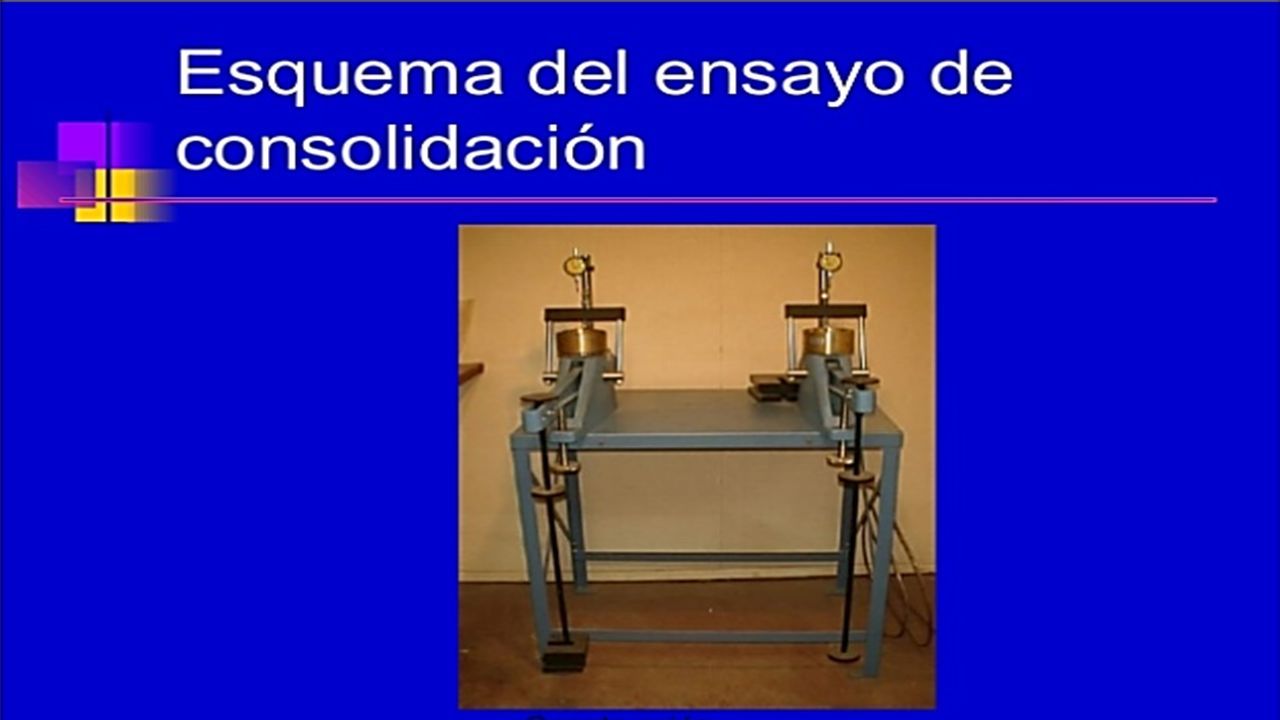

29

30

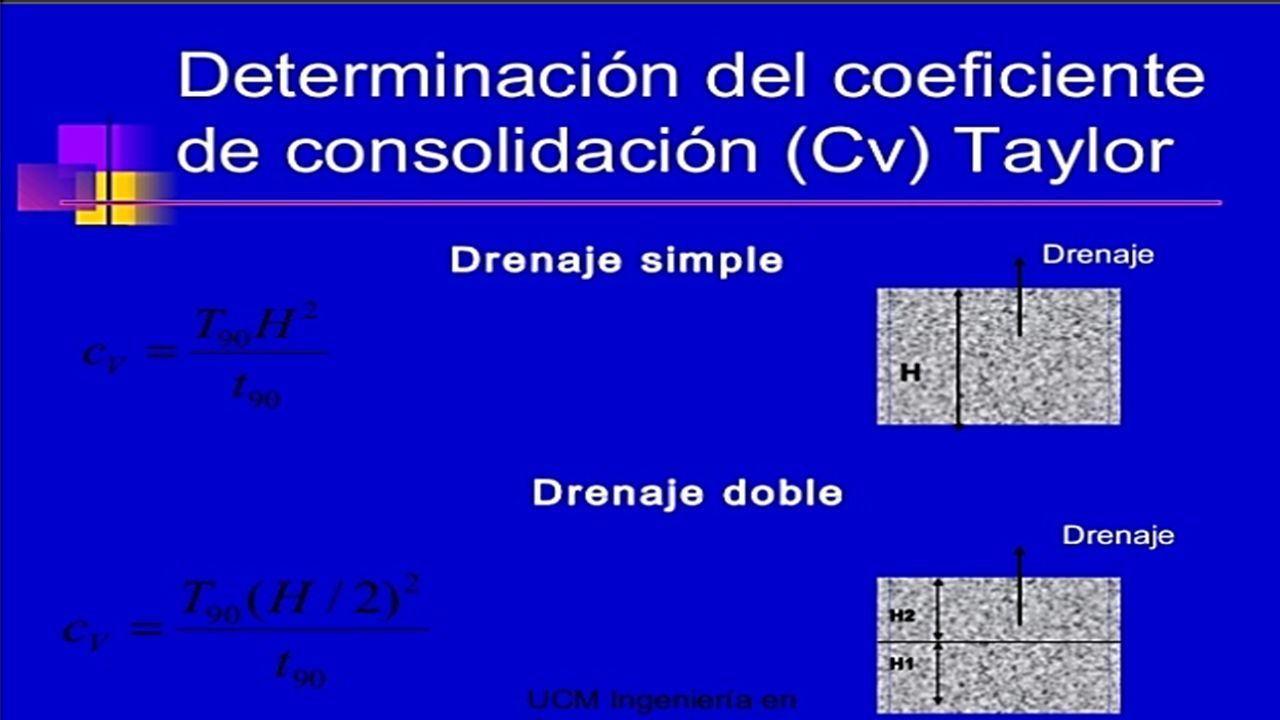

31

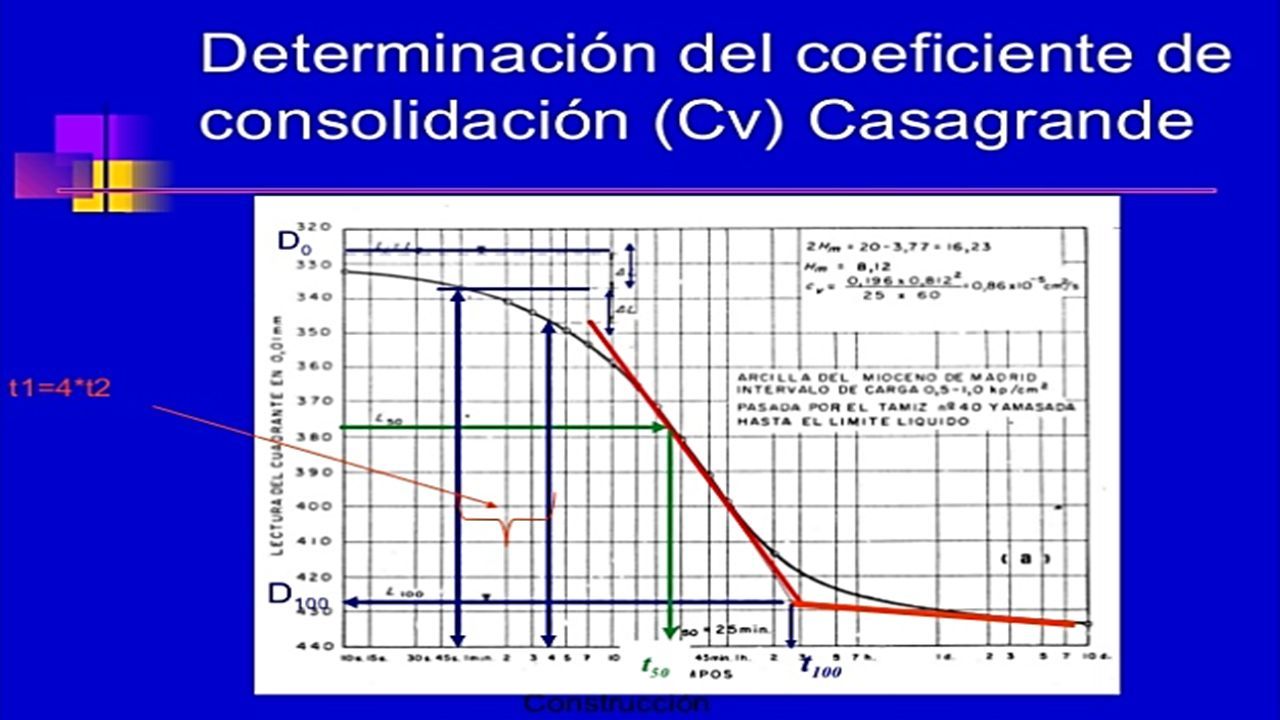

32

33

34

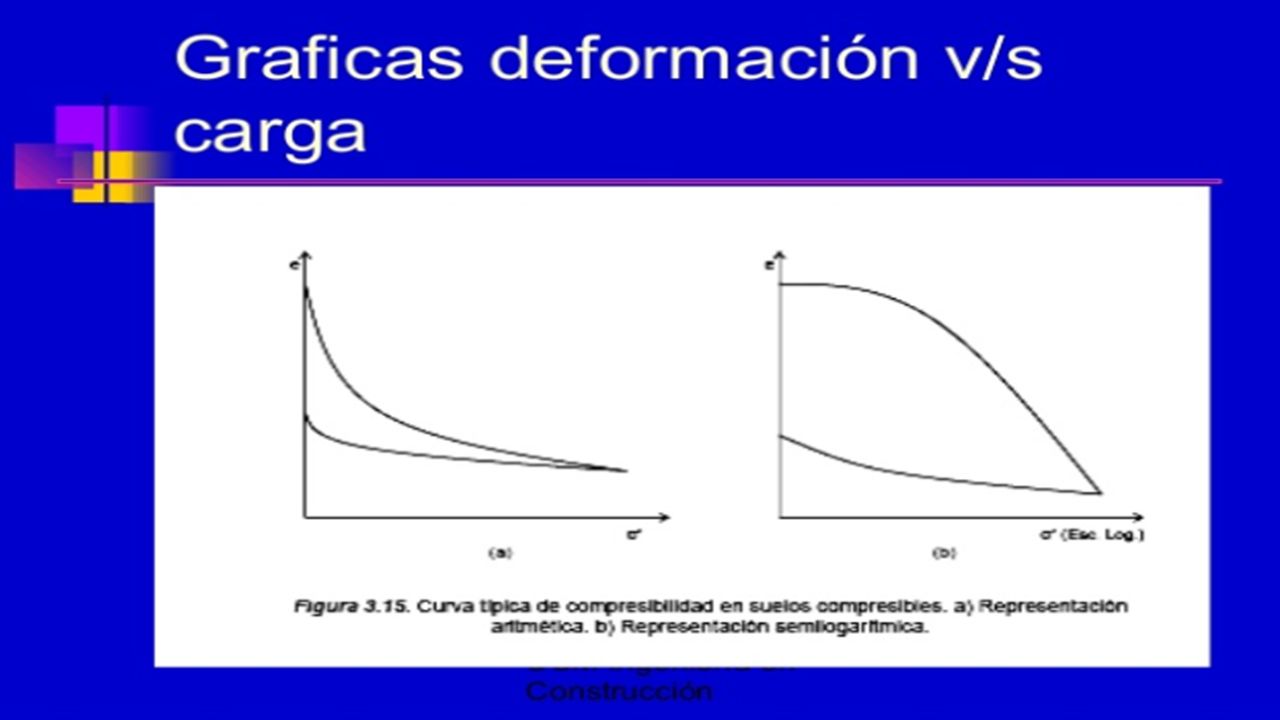

35

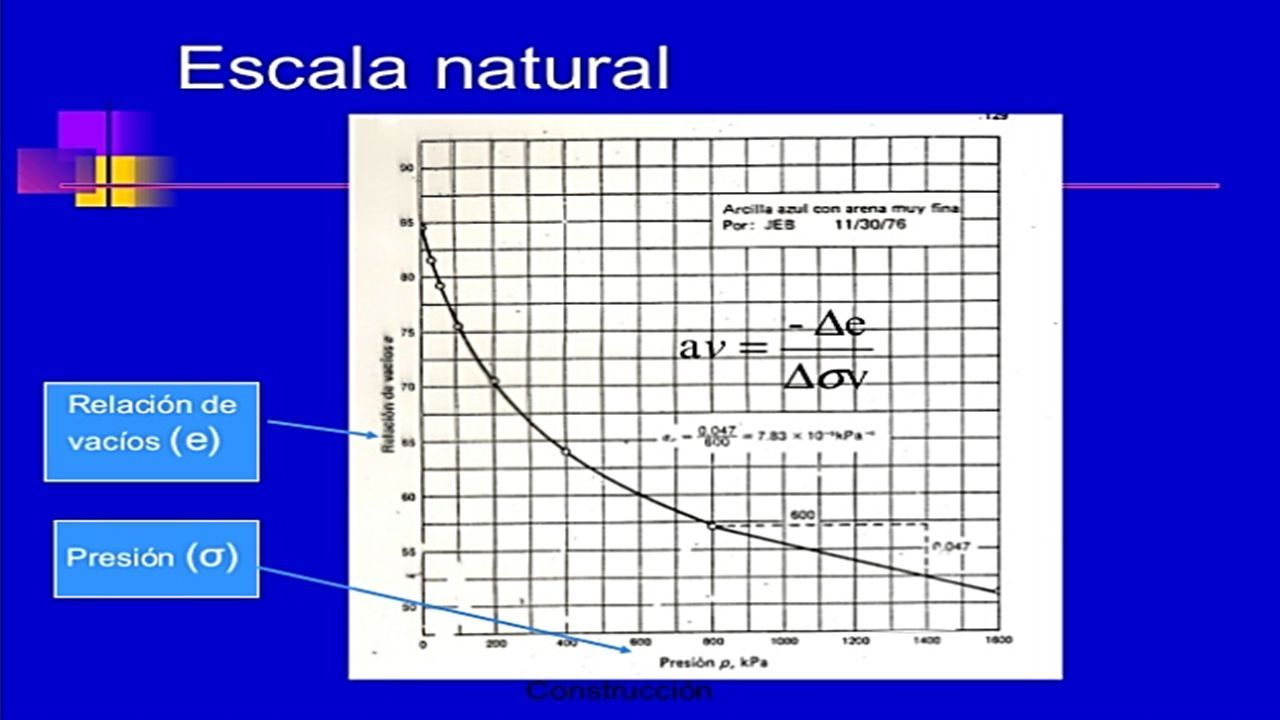

36

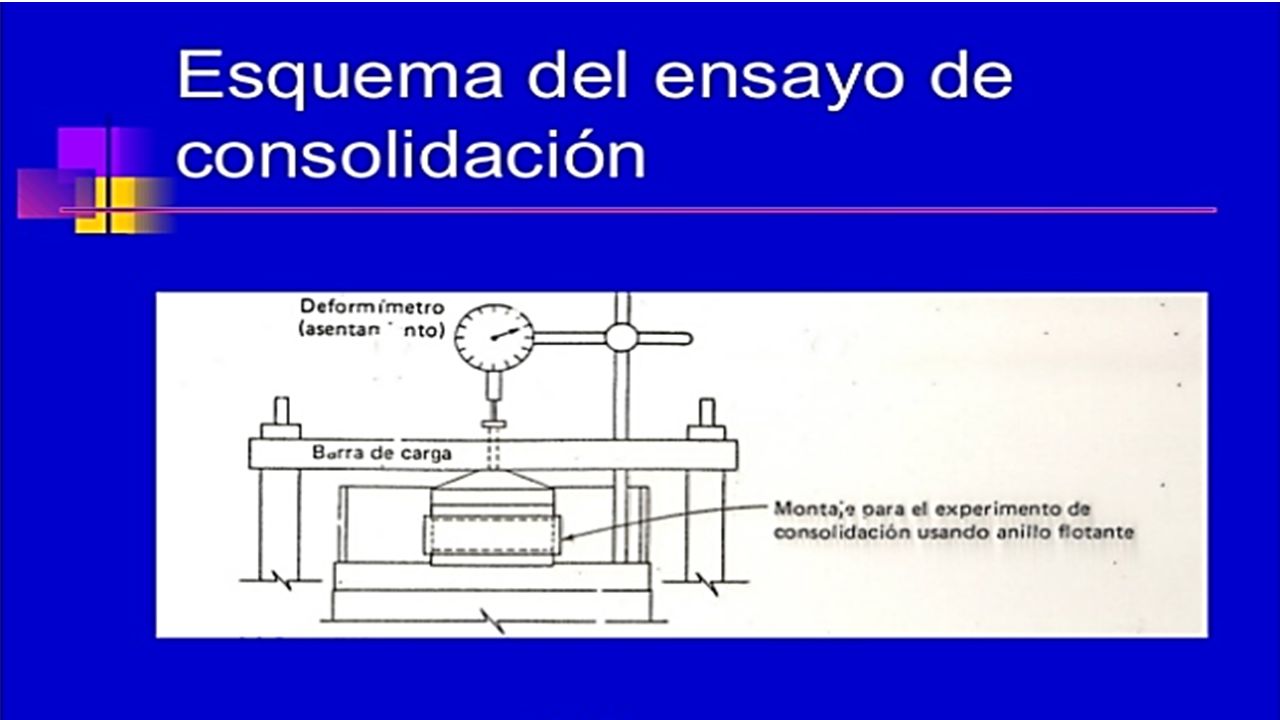

37

38

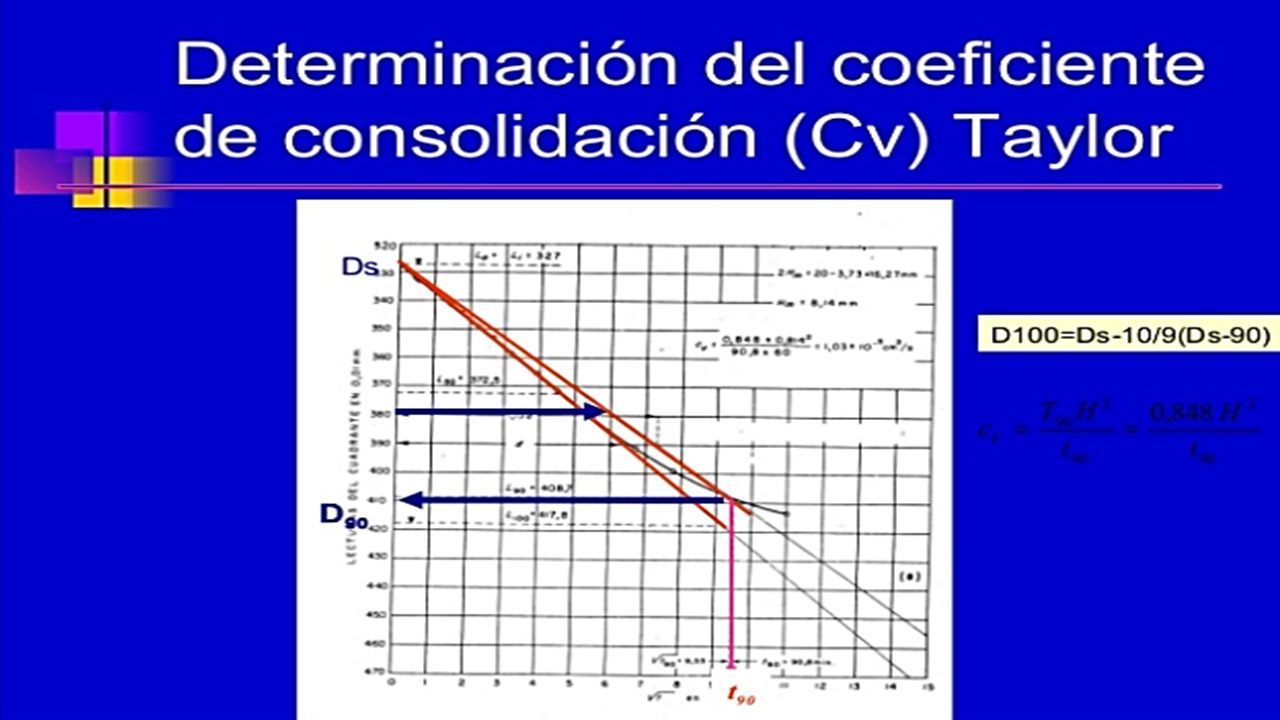

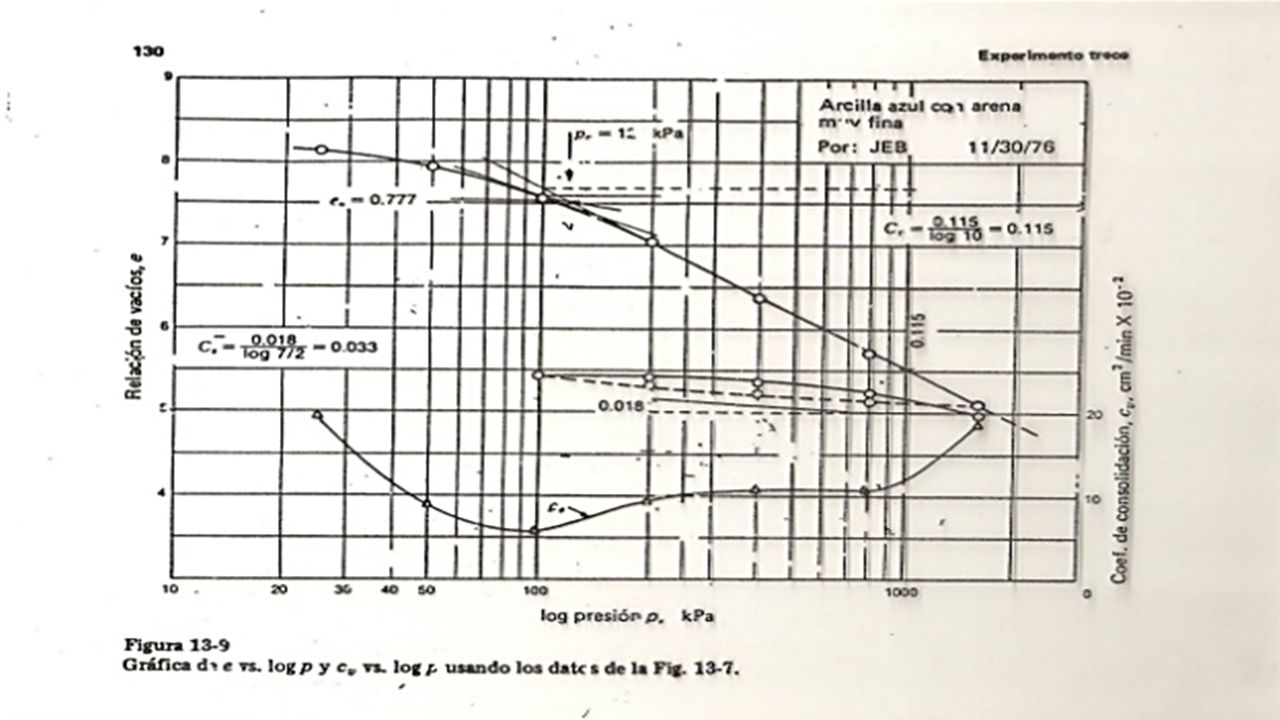

39

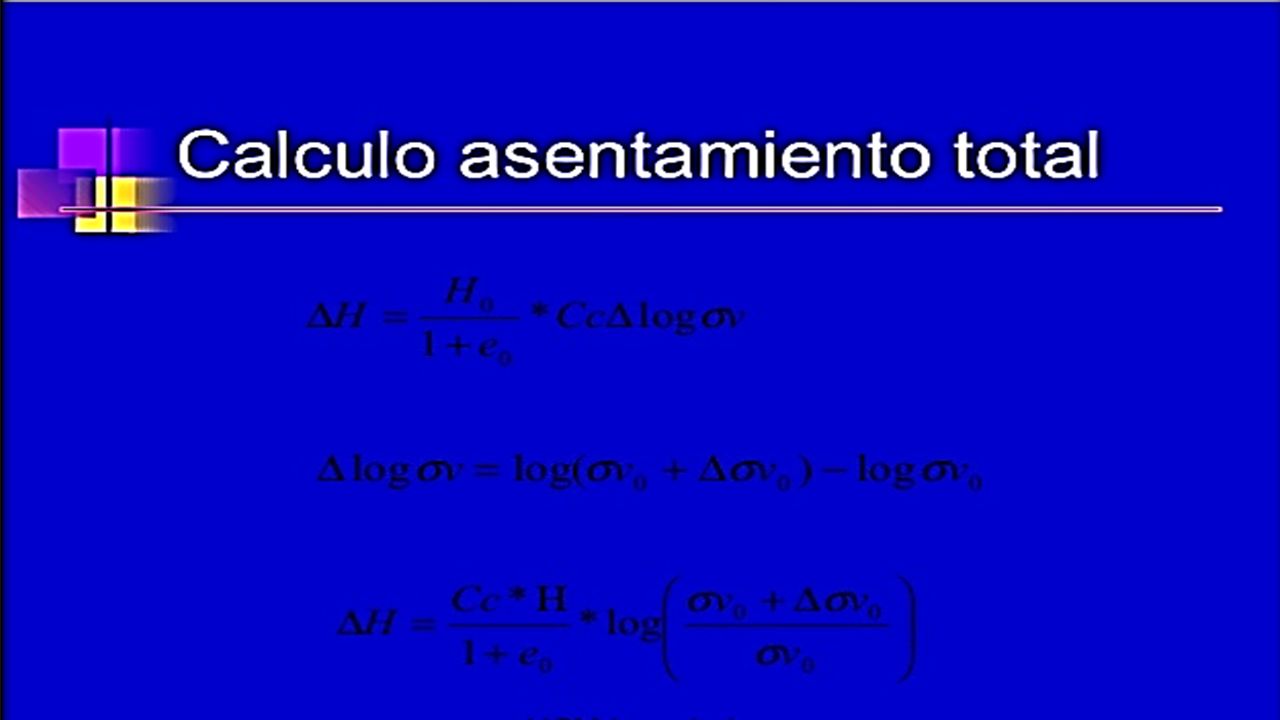

40

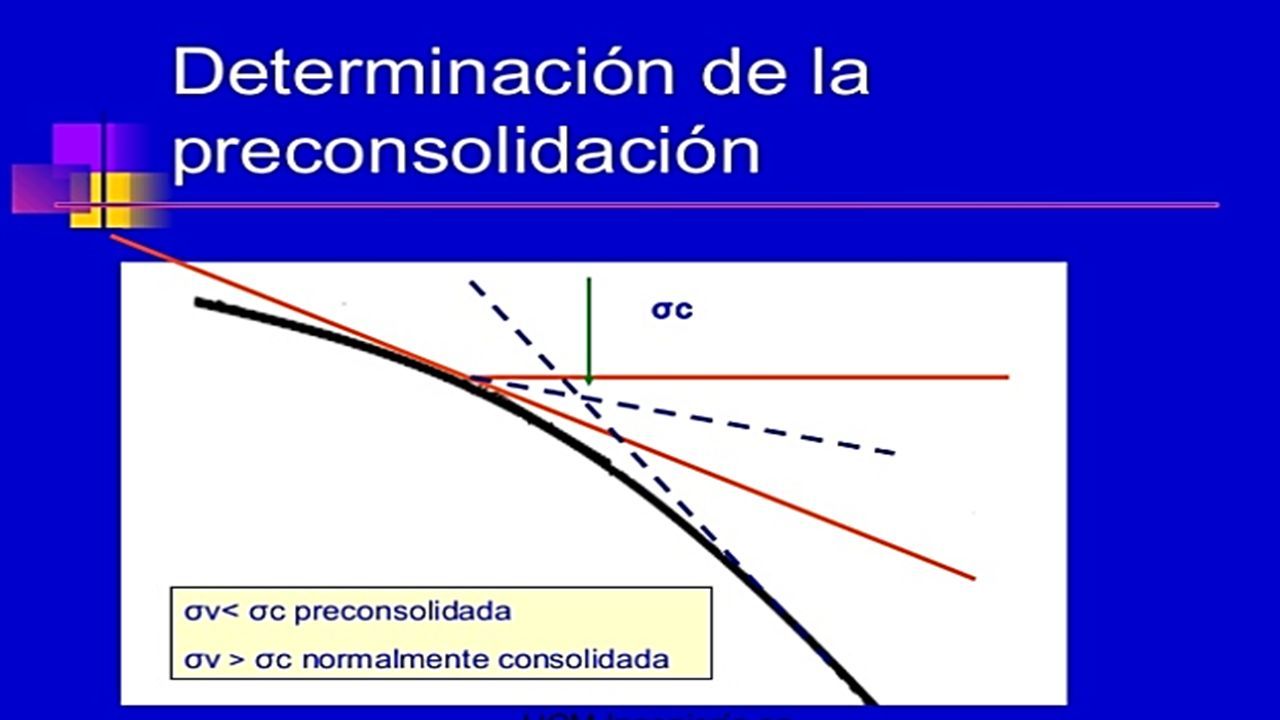

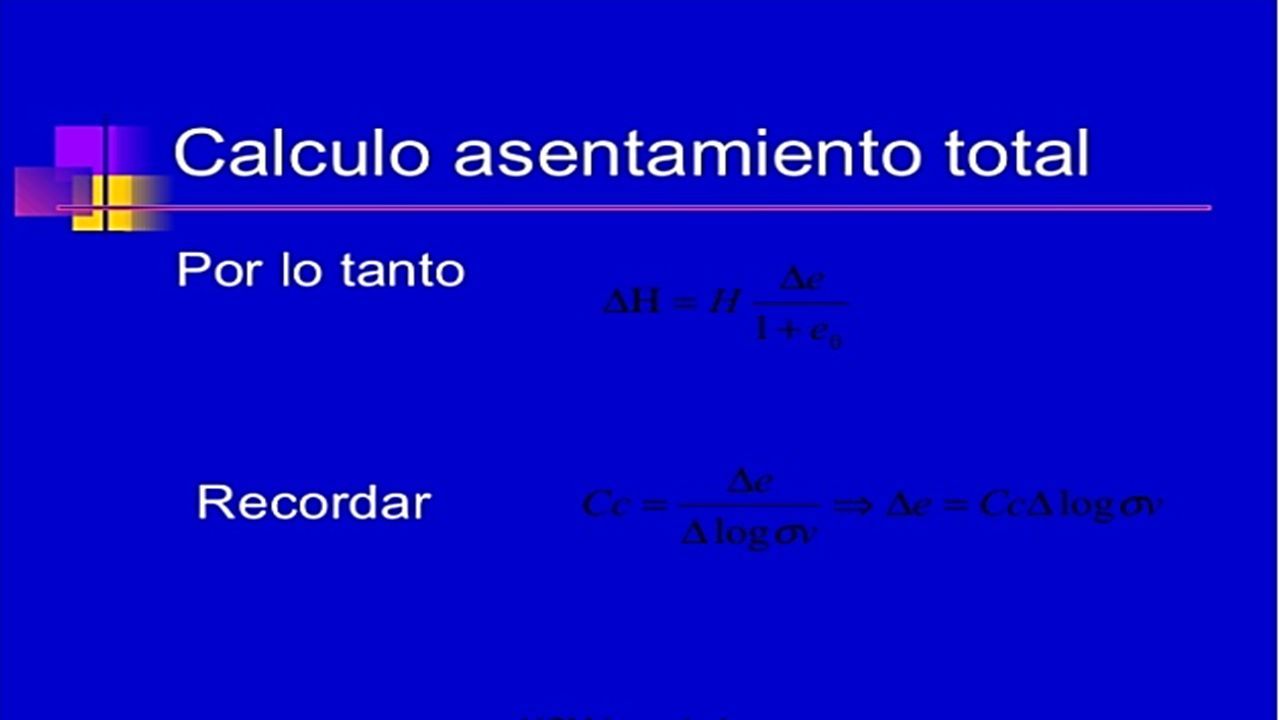

41

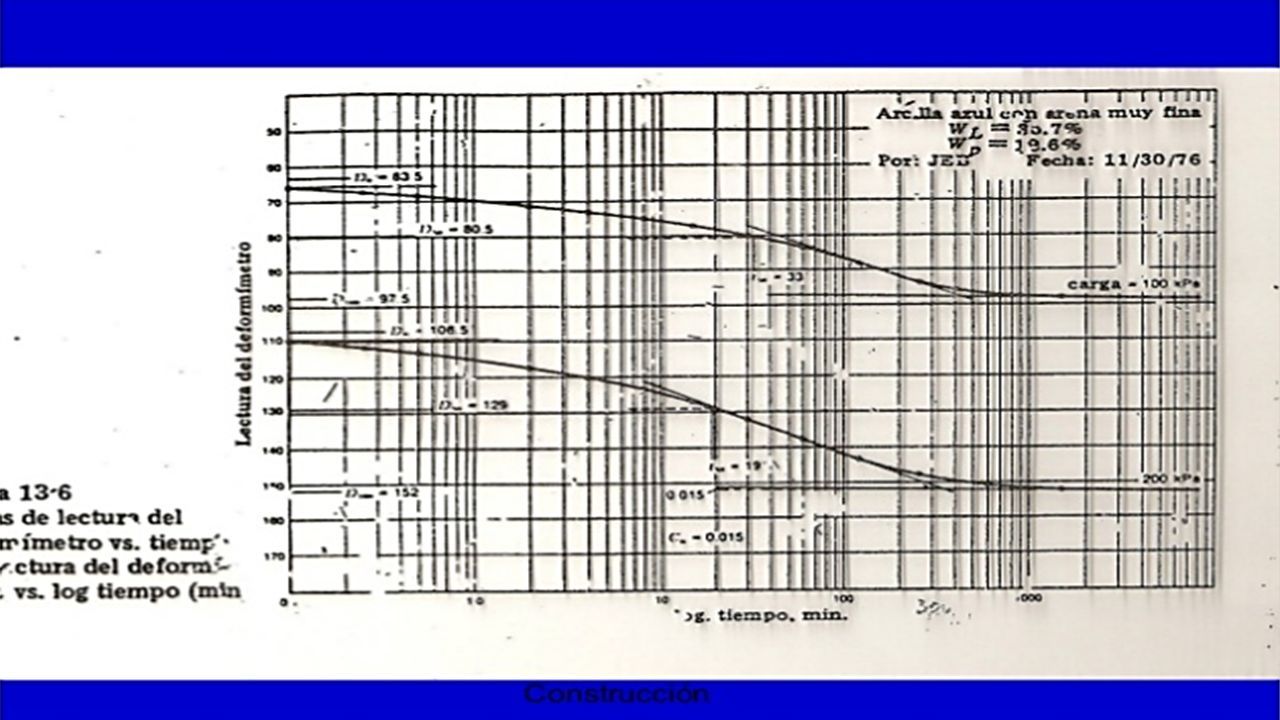

42

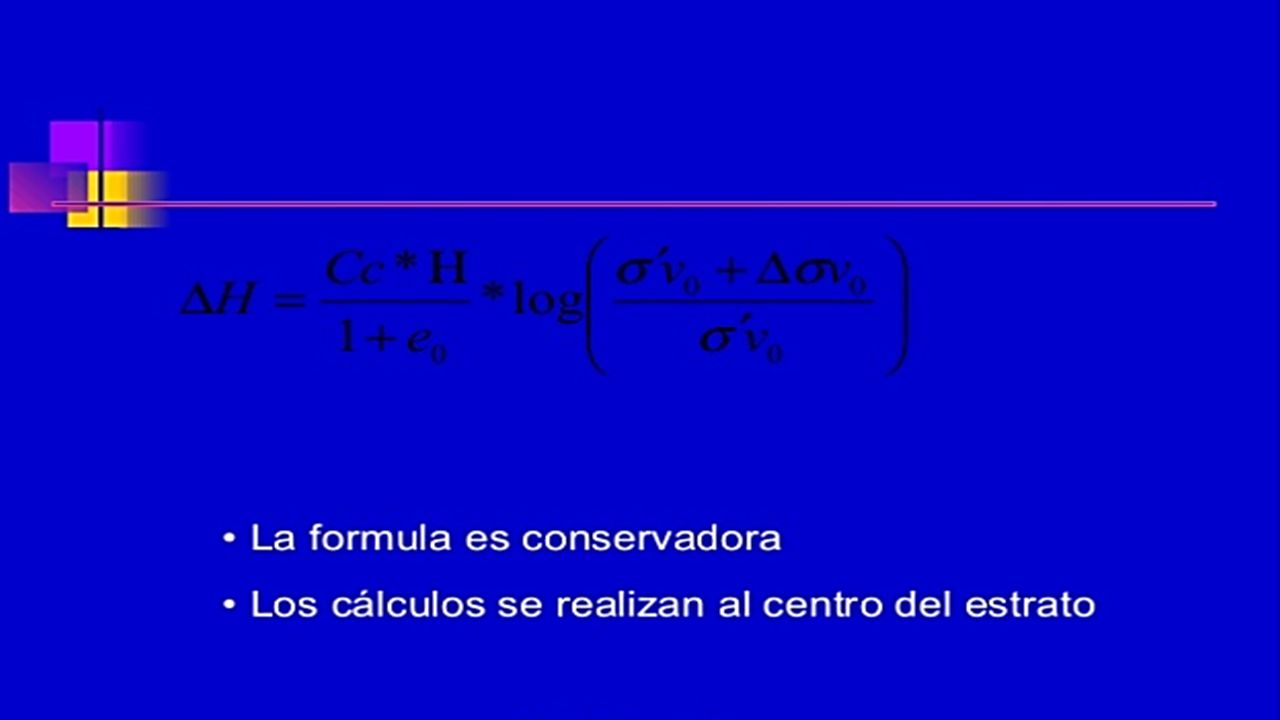

43

44

45

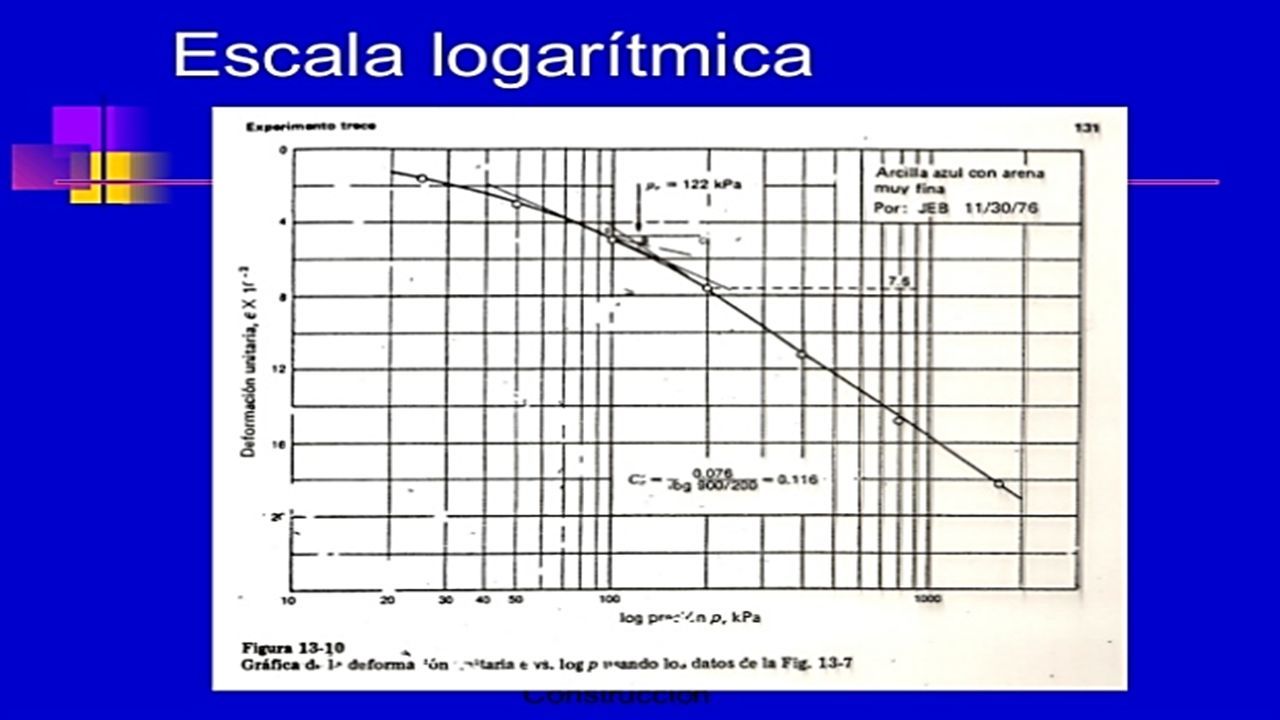

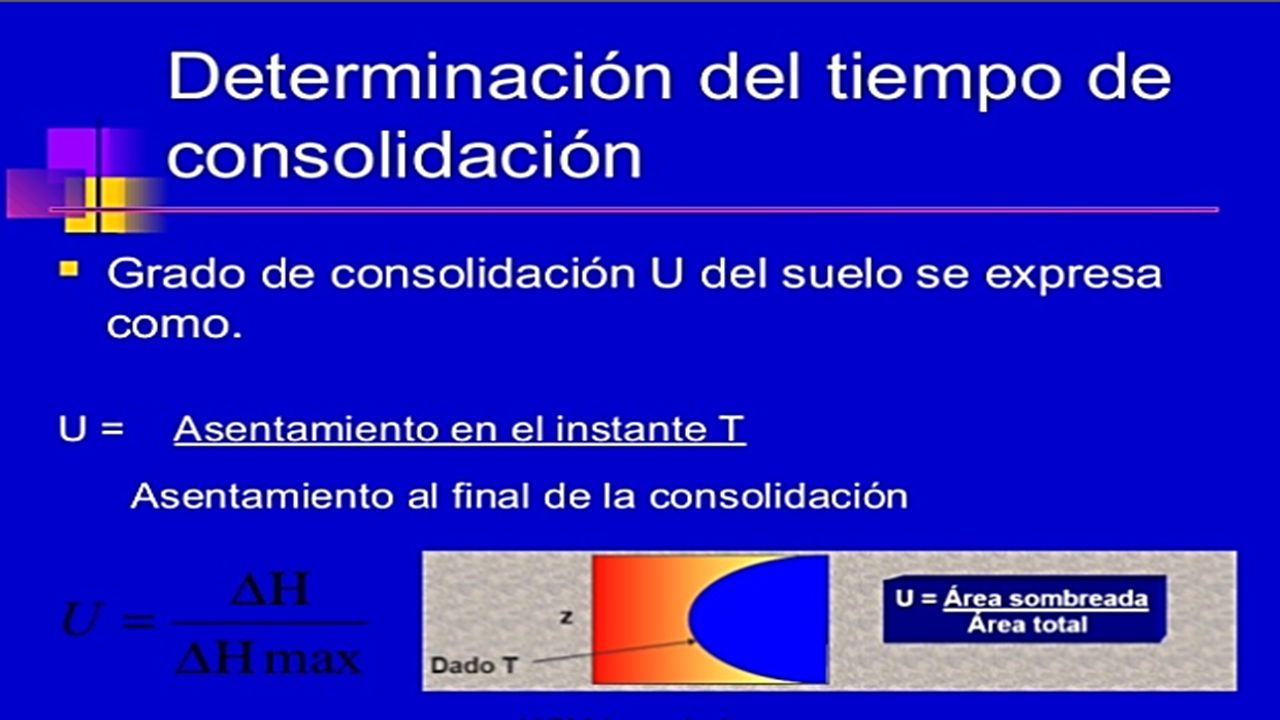

46

47

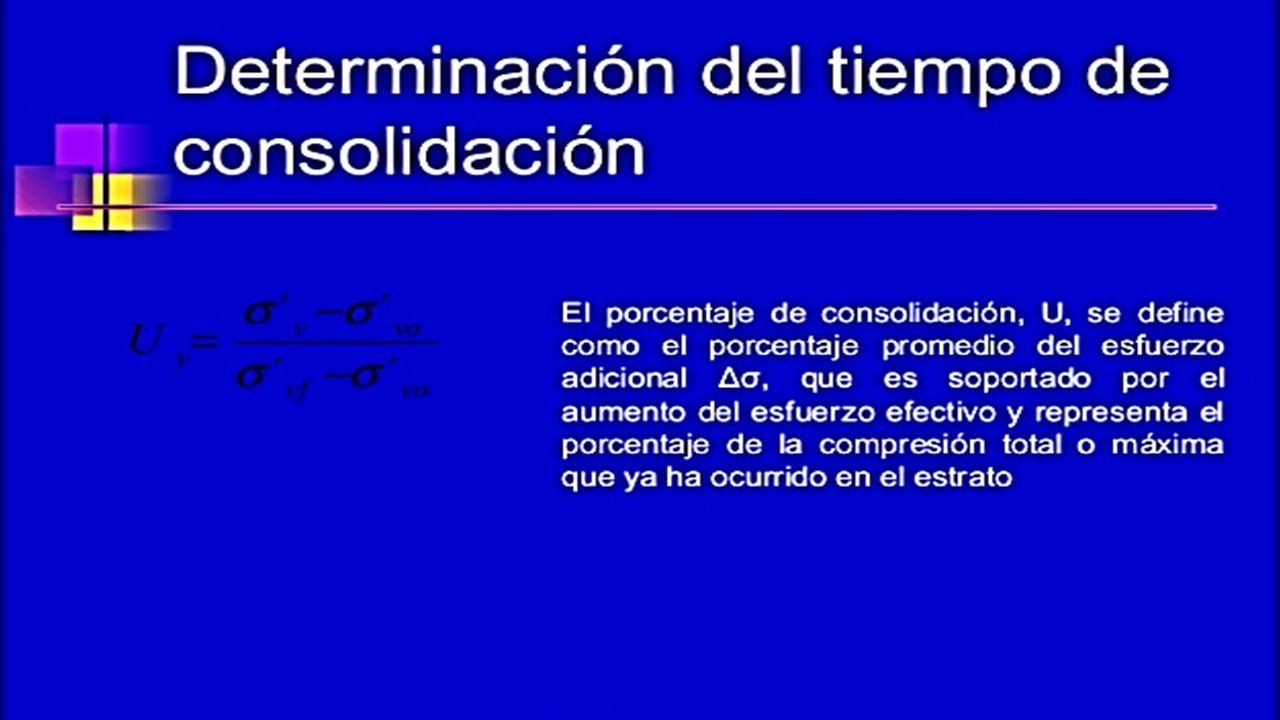

48

49

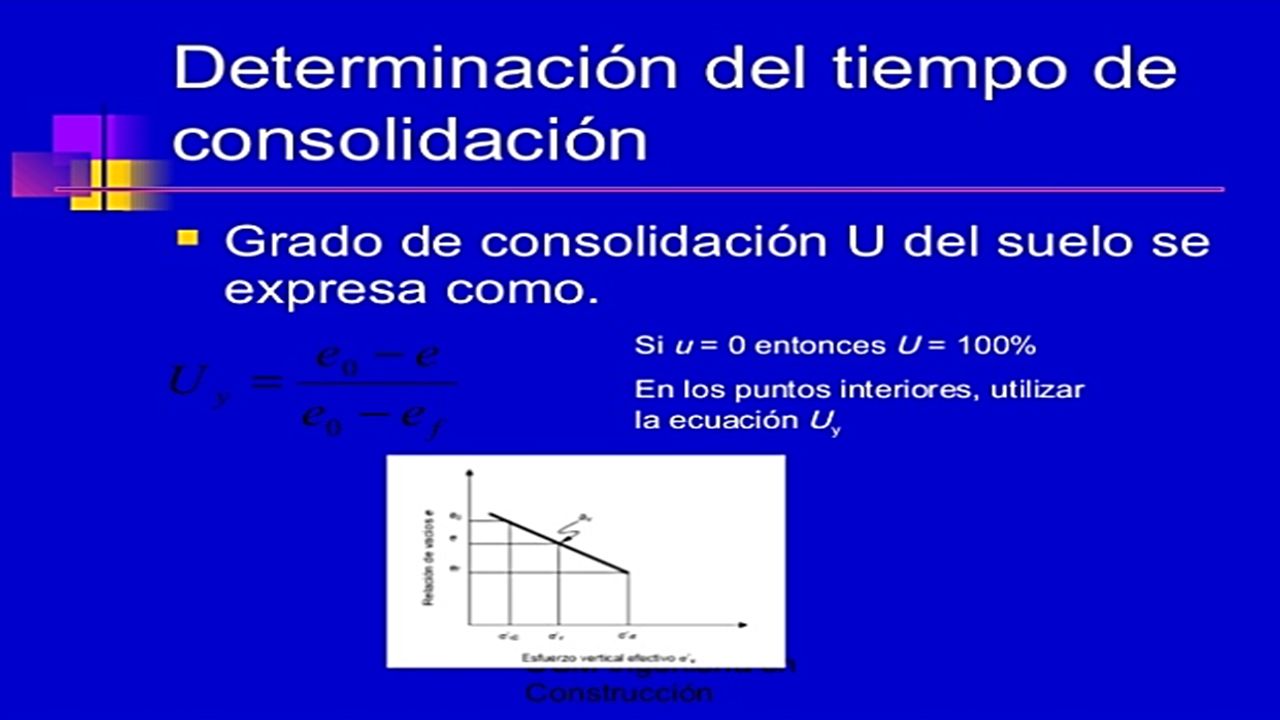

50

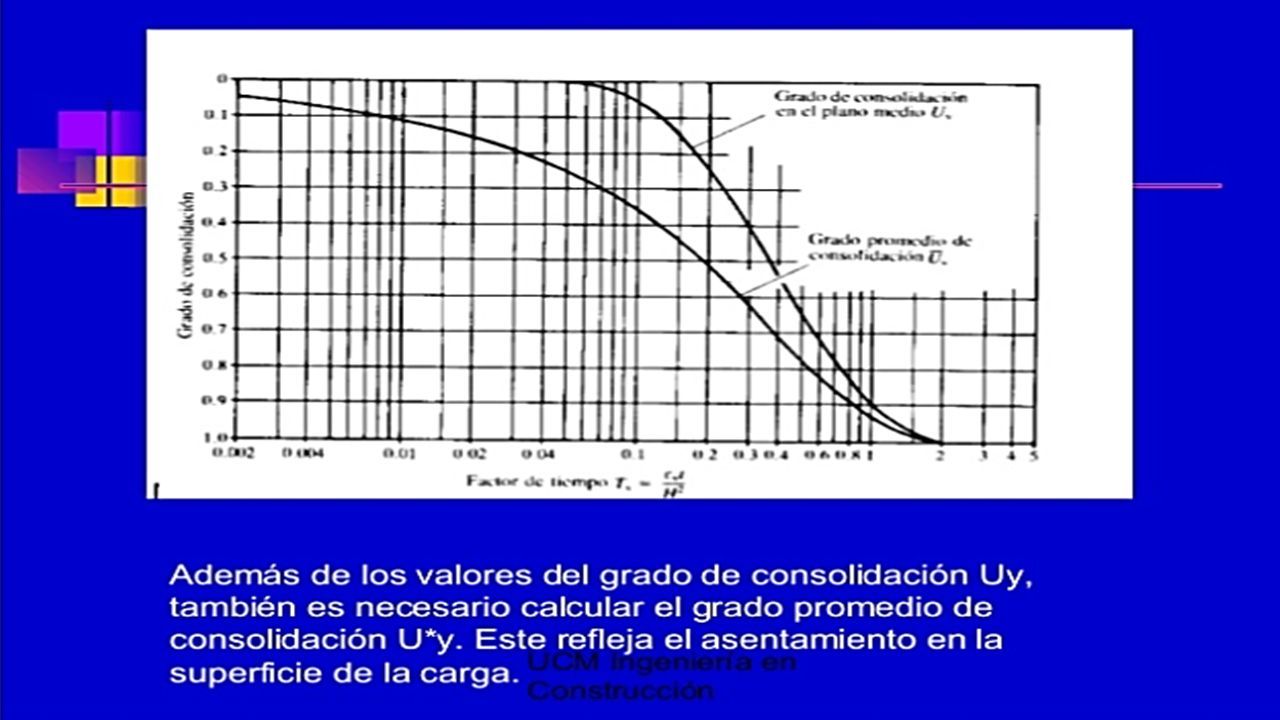

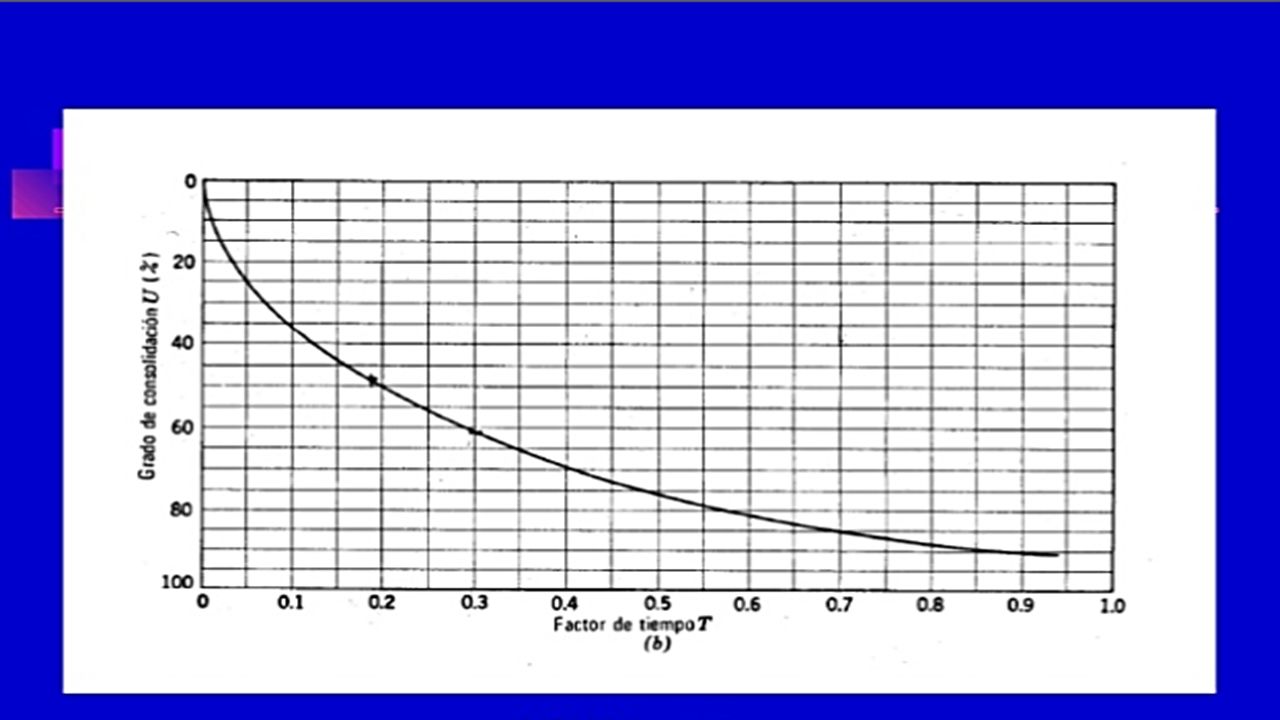

51

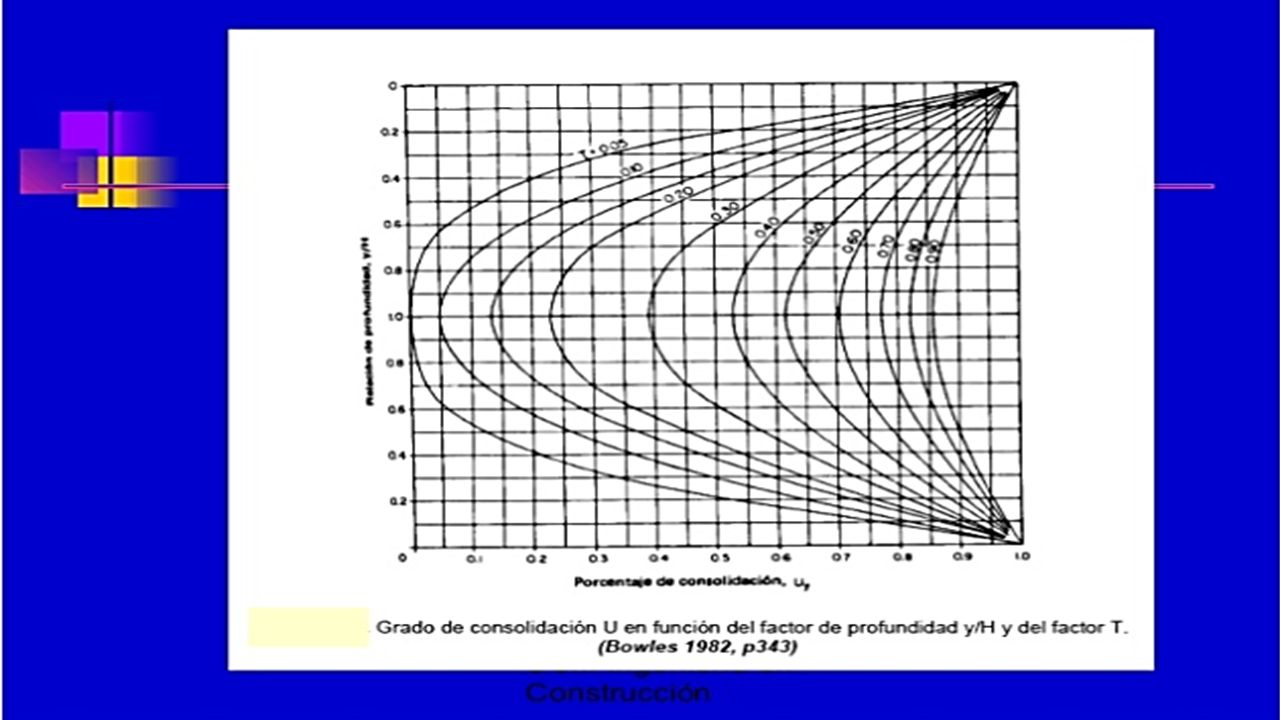

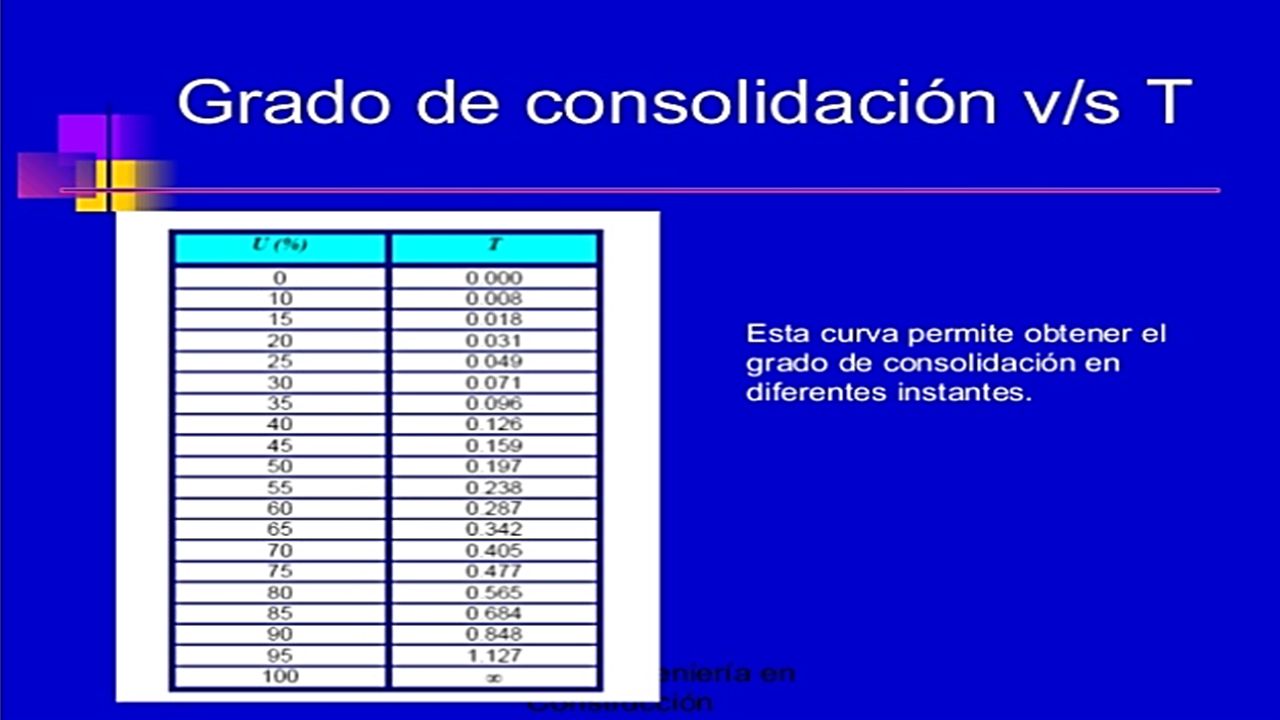

52

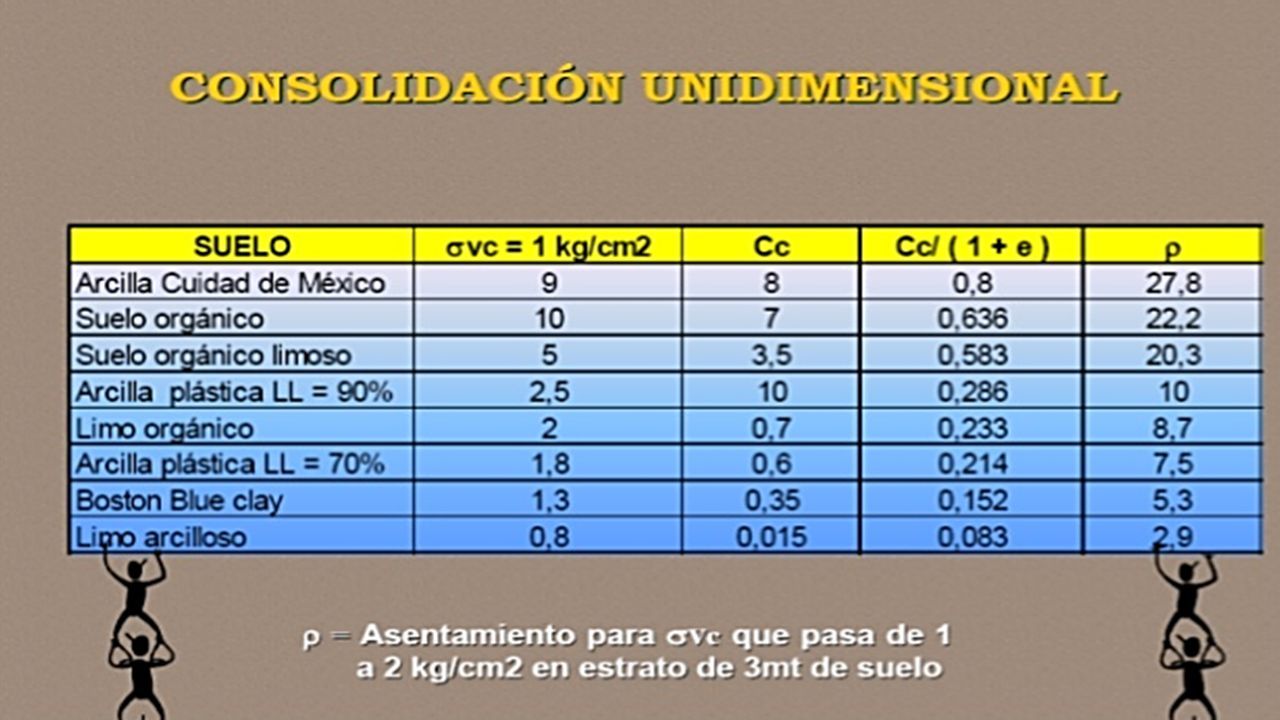

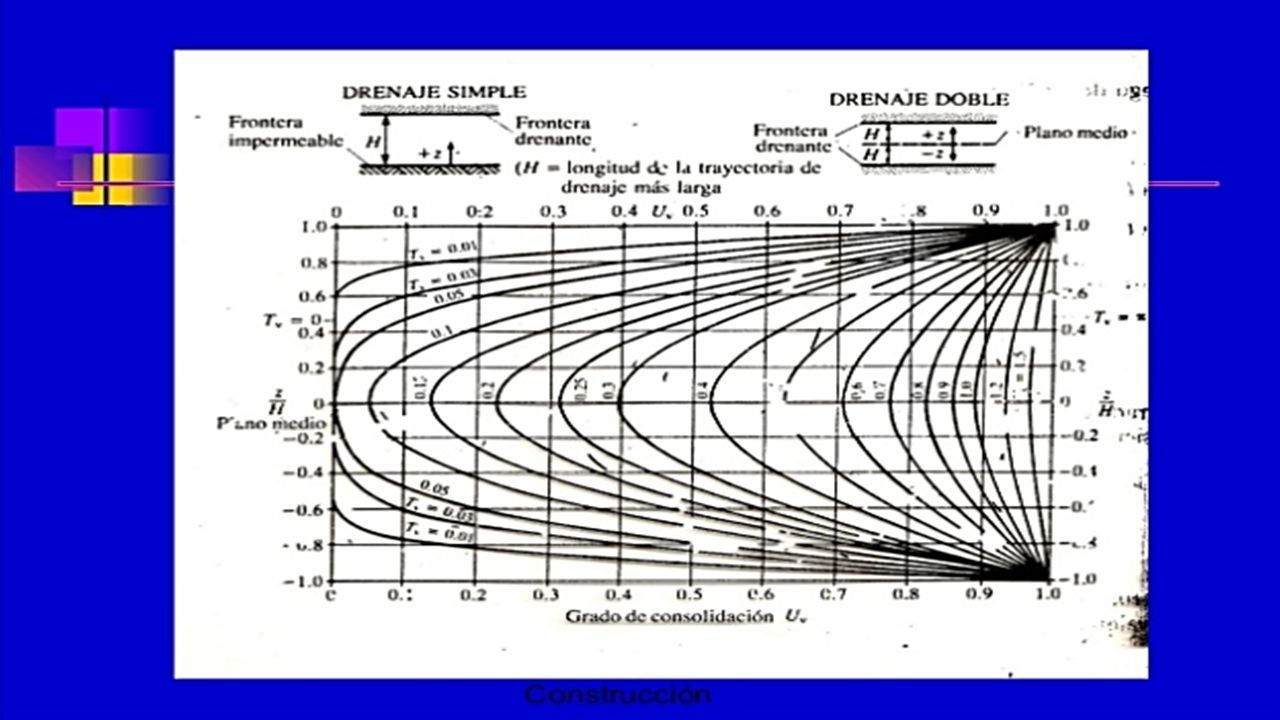

53

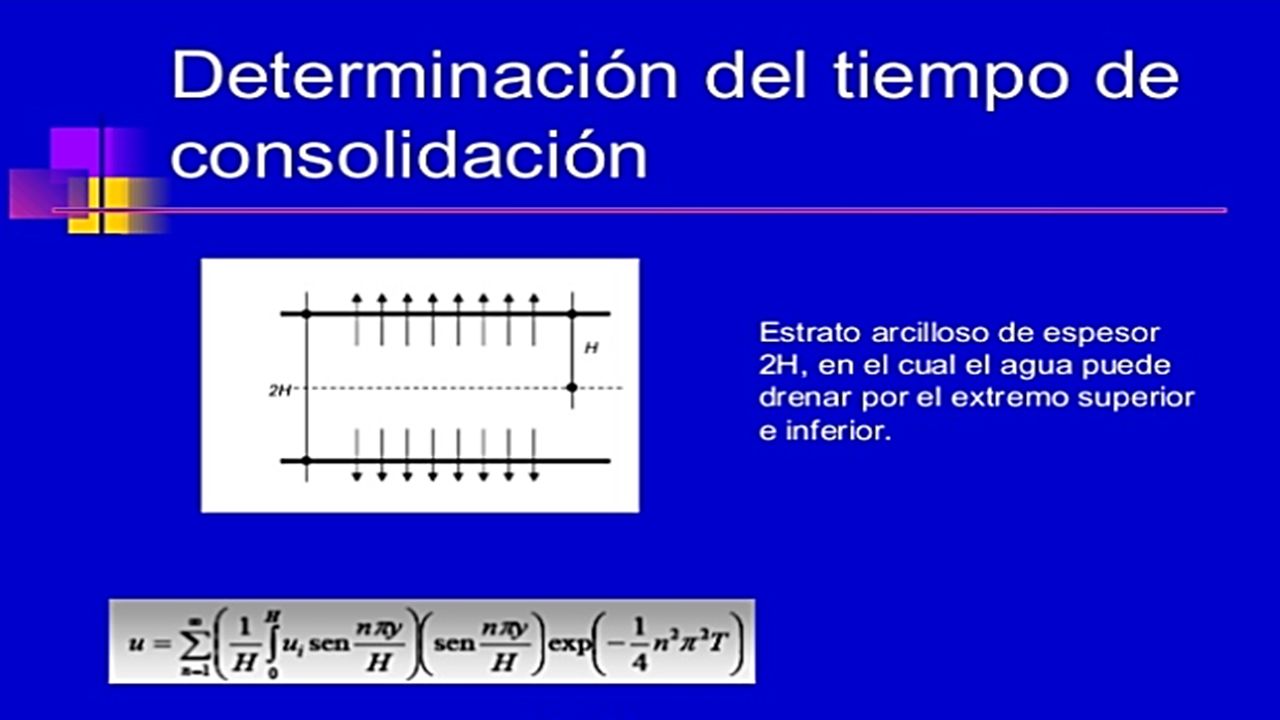

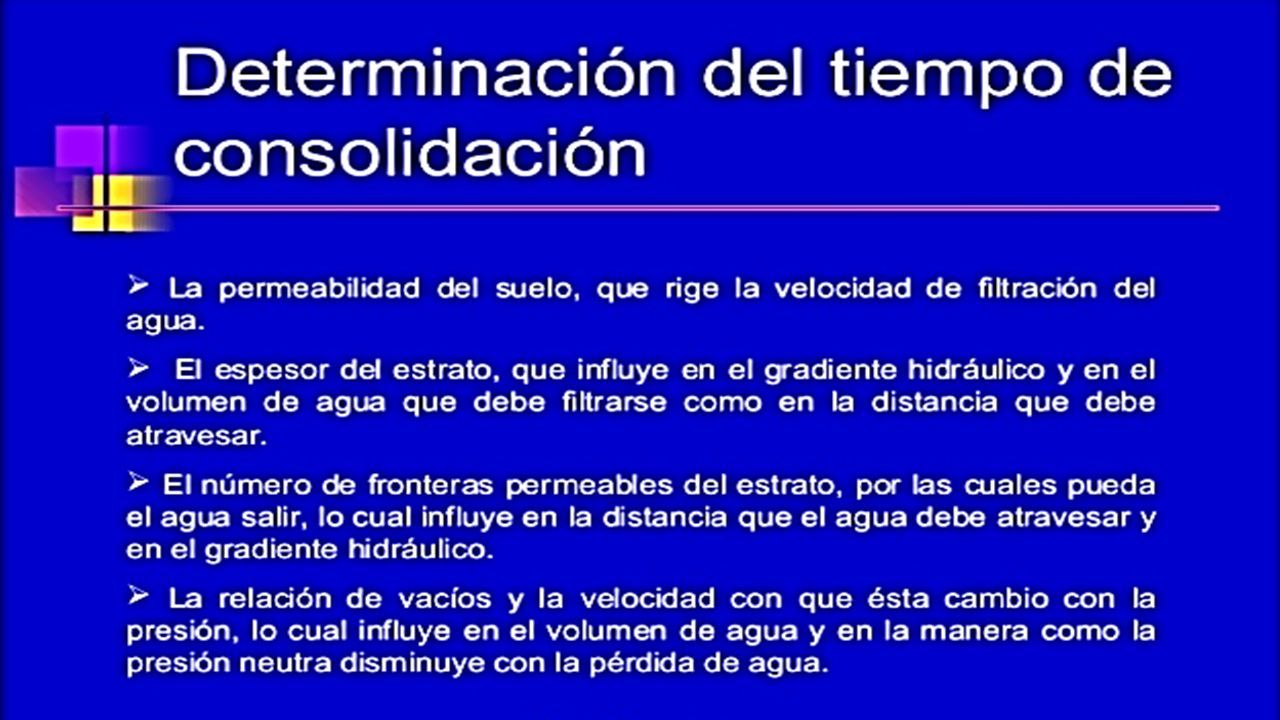

54

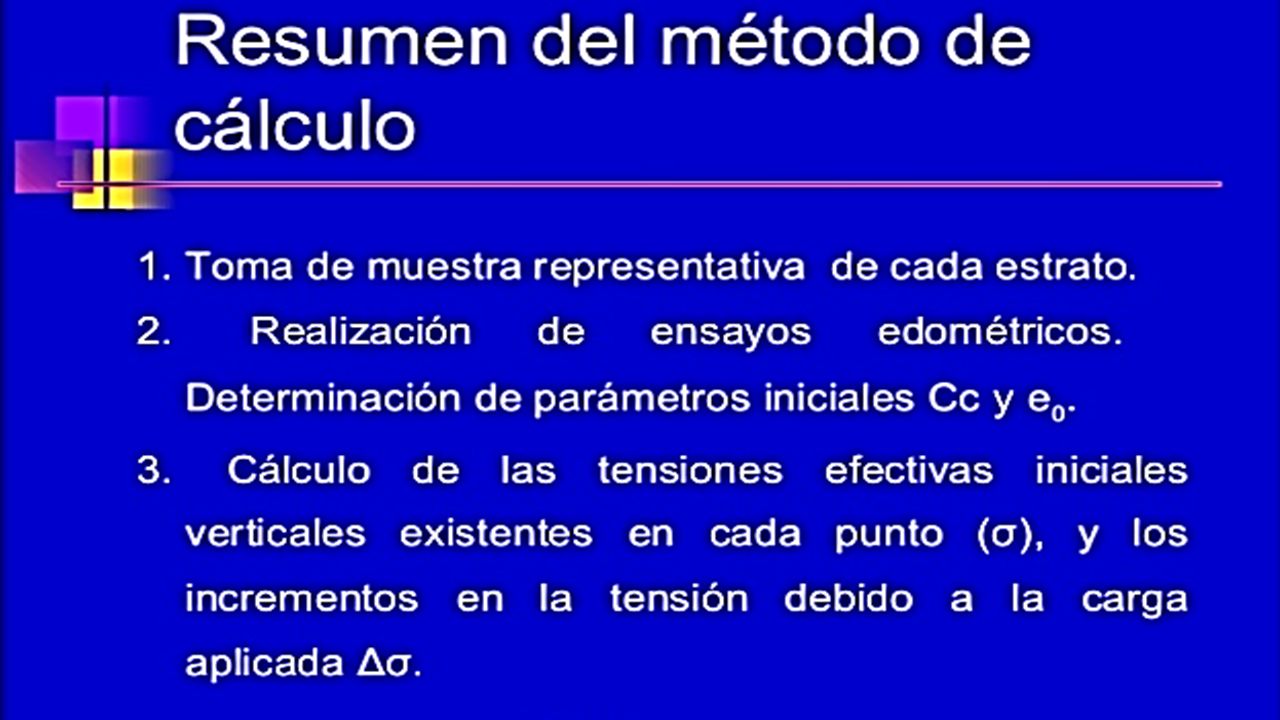

55

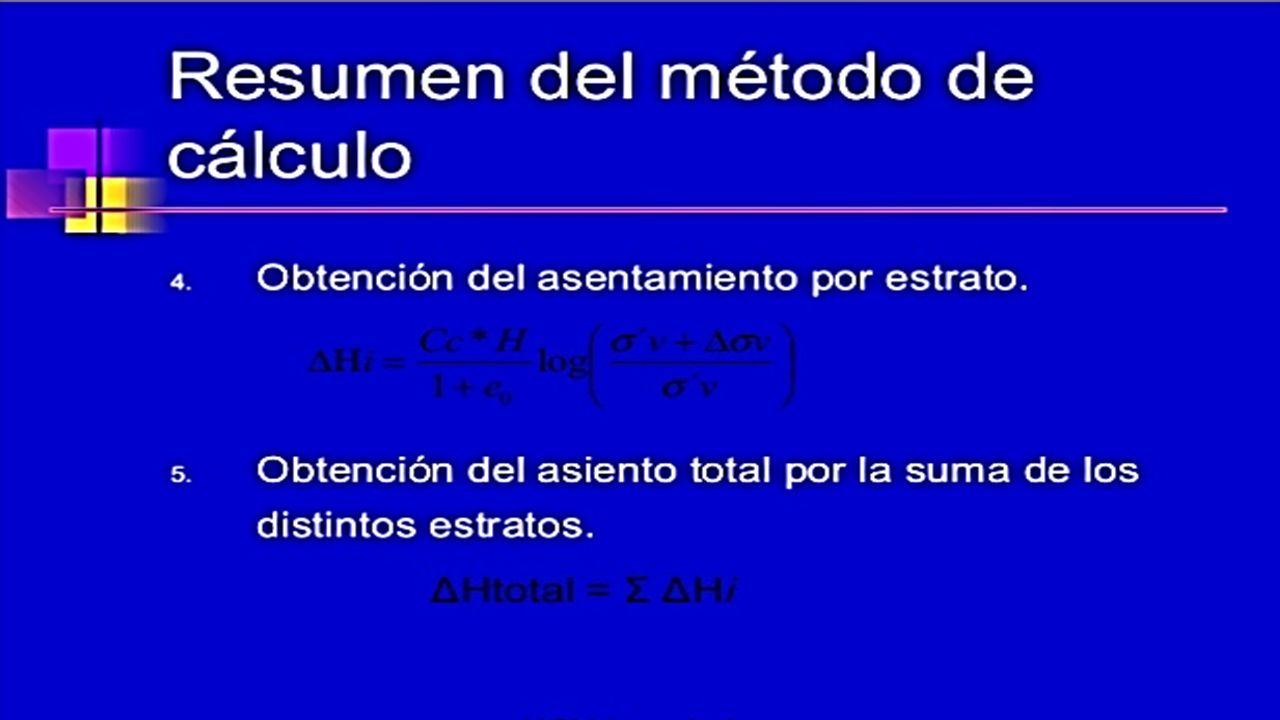

56

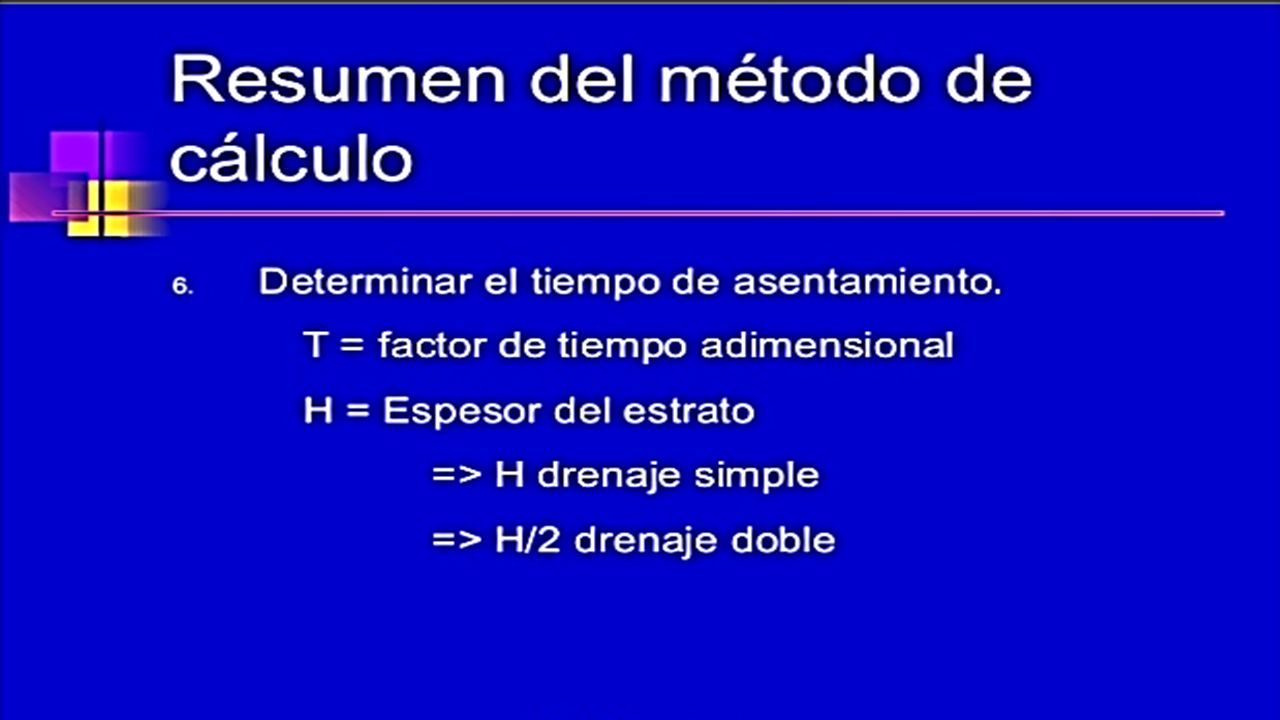

57
