1 MECANICA DE LOS SUELOS 1

2 PROPIEDADES FÍSICAS Fuerza peso PresiónTensión Peso unitario : Peso por unidad de Volumen. Se expresa : Fases de composición del suelo: Por definición el suelo incluye todos los materiales con o sin vinculo coherente. Posee tres fases: Sólido Líquido Gaseoso 2

3 Relaciones Volumétricas La porosidad (n) se define como la razón del volumen de vacíos al volumen total: Nos relaciona los vacíos con el volumen total La relación de vacíos (e) se define como la razón del volumen de vacíos al volumen de sólidos : Relaciona el volumen de vacíos con el volumen de sólidos : Es importante en problemas de permeabilidad. : Es importante en problemas de compactación y deformación del suelo Expresando uno en función de otro: 3

4 El grado de saturación (S) se define como la razón del volumen de agua al volumen de vacíos: Nos expresa la relación entre el agua presente en los poros, y la cantidad total de poros. Relaciones Gravimétricas Humedad del suelo (w%), también se conoce como contenido de agua y se define como la razón del peso de agua al peso de los sólidos en un volumen dado de suelo: El peso específico ( ) de un suelo se define como la razón del peso seco al volumen de sólidos : 4

5 Gravedad específica (Gs), se define como: Los suelos tienen un valor entre: 2,65 y 2,70 Pesos unitarios: Es el peso por unidad de volumen de los sólidos, agua, Aire, etc. Depende de: - Peso de los granos del suelo - De la cantidad de partículas (depende de “e”). - Del agua existente en los vacíos. Cuando el contenido de agua = 0, o sea Ww=0, el peso unitario corresponde al peso unitario seco ( ) 5

6 Cuando el suelo se encuentra totalmente saturado, esto es, los vacíos llenos de agua: La relación que existe entre los pesos unitarios para un mismo volumen, de acuerdo al contenido de agua, es la siguiente: Se pueden relacionar los pesos unitarios de acuerdo al contenido de humedad: Despejando “Ww” de la formula del contenido de humedad: 6

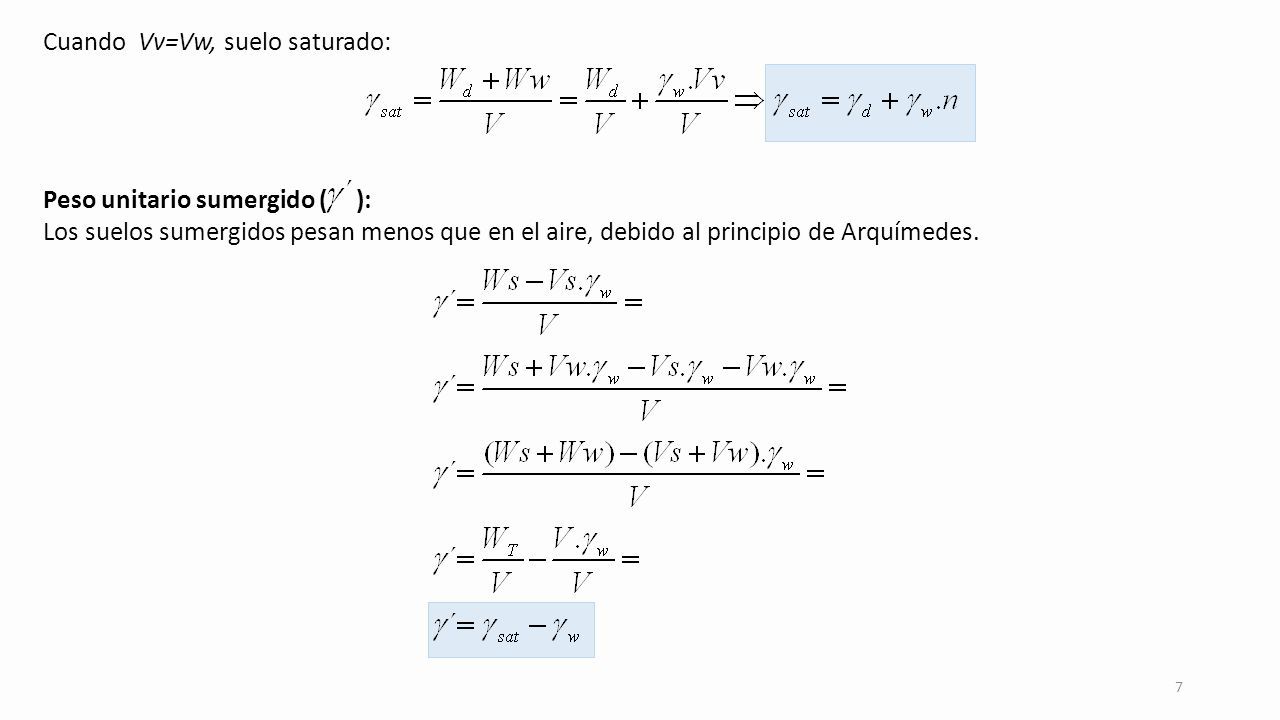

7 Cuando Vv=Vw, suelo saturado: Peso unitario sumergido ( ): Los suelos sumergidos pesan menos que en el aire, debido al principio de Arquímedes. 7
