SPXXXX - Funciones básicas

Presentación del tema: "SPXXXX - Funciones básicas"— Transcripción de la presentación:

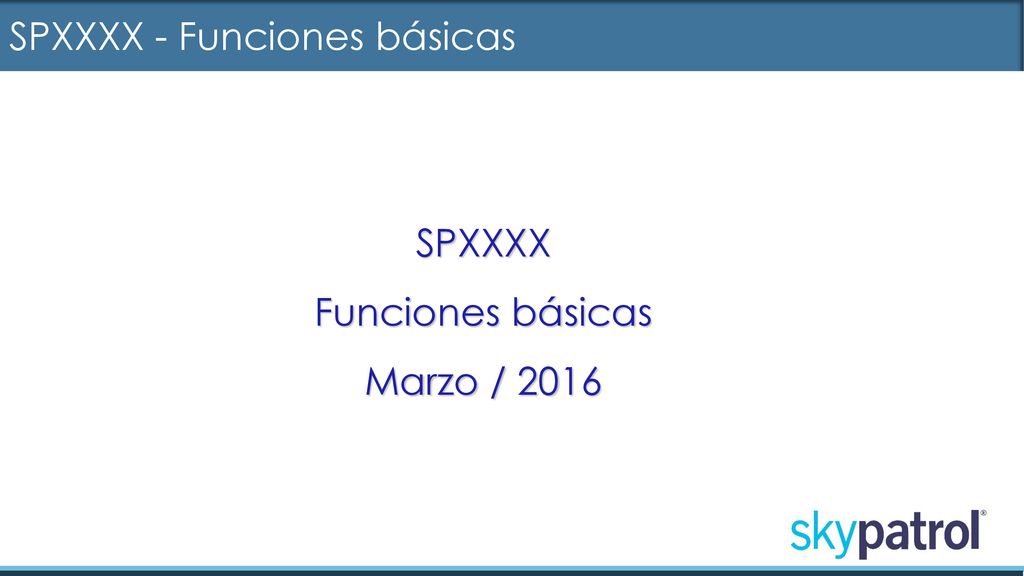

1 SPXXXX - Funciones básicas
Marzo / 2016 1

2 SPXXXX - Funciones básicas

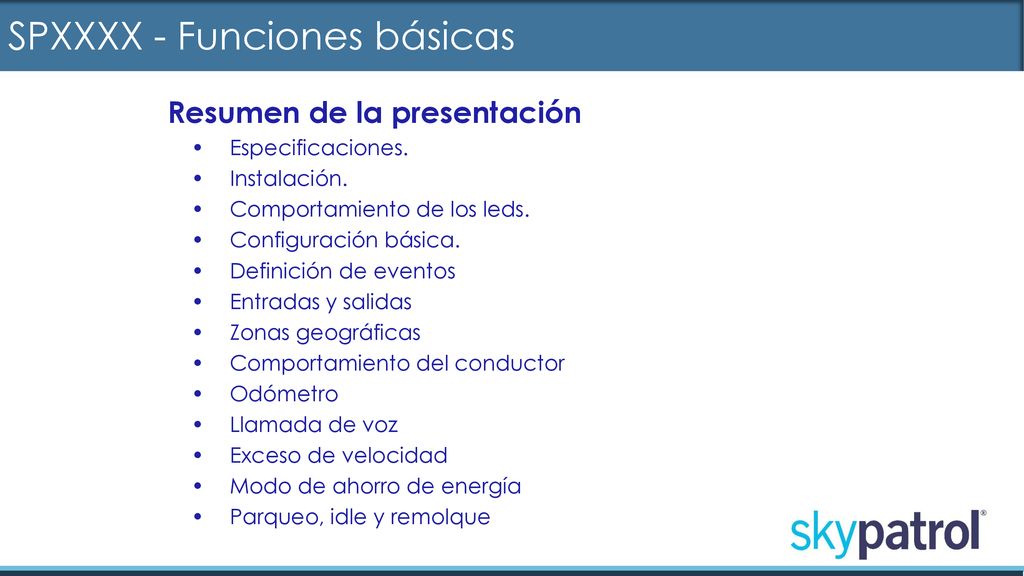

Resumen de la presentación Especificaciones. Instalación. Comportamiento de los leds. Configuración básica. Definición de eventos Entradas y salidas Zonas geográficas Comportamiento del conductor Odómetro Llamada de voz Exceso de velocidad Modo de ahorro de energía Parqueo, idle y remolque

3 SPXXXX - Especificaciones
Acceso externo al SIM card Batería interna recargable (3.7 voltios 250 mAh) 3 leds de Status (Voltaje, registro en GSM, GPS Fix ) Antenas internas Modulo GSM de 4 bandas GPS de 50 canales Antena externa (opcional en algunos modelos)

4 SPXXXX - Especificaciones

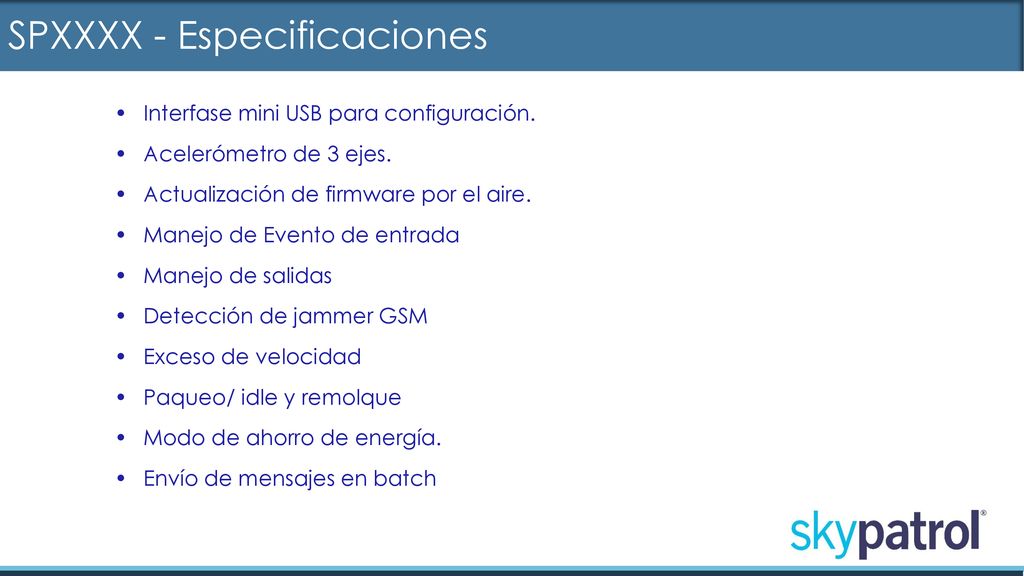

Interfase mini USB para configuración. Acelerómetro de 3 ejes. Actualización de firmware por el aire. Manejo de Evento de entrada Manejo de salidas Detección de jammer GSM Exceso de velocidad Paqueo/ idle y remolque Modo de ahorro de energía. Envío de mensajes en batch

5 SPXXXX - Entradas/Salidas

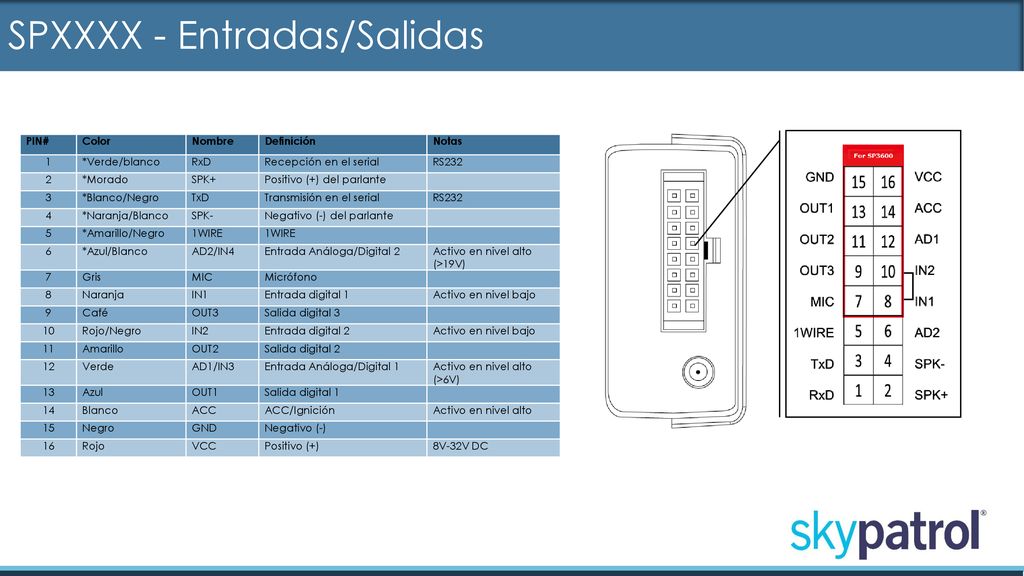

PIN# Color Nombre Definición Notas 1 *Verde/blanco RxD Recepción en el serial RS232 2 *Morado SPK+ Positivo (+) del parlante 3 *Blanco/Negro TxD Transmisión en el serial 4 *Naranja/Blanco SPK- Negativo (-) del parlante 5 *Amarillo/Negro 1WIRE 6 *Azul/Blanco AD2/IN4 Entrada Análoga/Digital 2 Activo en nivel alto (>19V) 7 Gris MIC Micrófono 8 Naranja IN1 Entrada digital 1 Activo en nivel bajo 9 Café OUT3 Salida digital 3 10 Rojo/Negro IN2 Entrada digital 2 11 Amarillo OUT2 Salida digital 2 12 Verde AD1/IN3 Entrada Análoga/Digital 1 (>6V) 13 Azul OUT1 Salida digital 1 14 Blanco ACC ACC/Ignición 15 Negro GND Negativo (-) 16 Rojo VCC Positivo (+) 8V-32V DC

6 SPXXXX - Instalación Abra el dispositivo

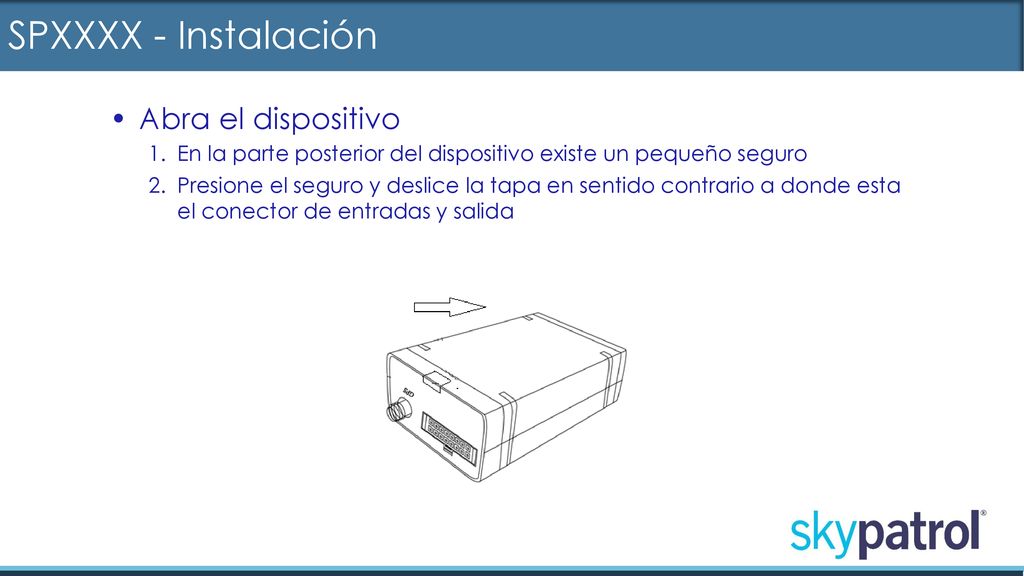

En la parte posterior del dispositivo existe un pequeño seguro Presione el seguro y deslice la tapa en sentido contrario a donde esta el conector de entradas y salida

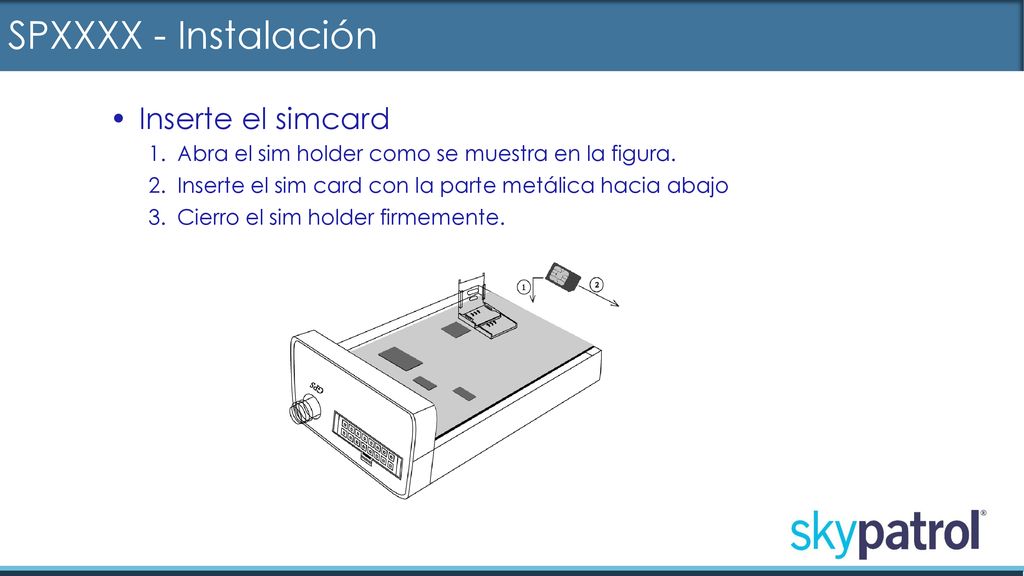

7 SPXXXX - Instalación Inserte el simcard
Abra el sim holder como se muestra en la figura. Inserte el sim card con la parte metálica hacia abajo Cierro el sim holder firmemente.

8 SP7600 – Comportamiento de los LEDs

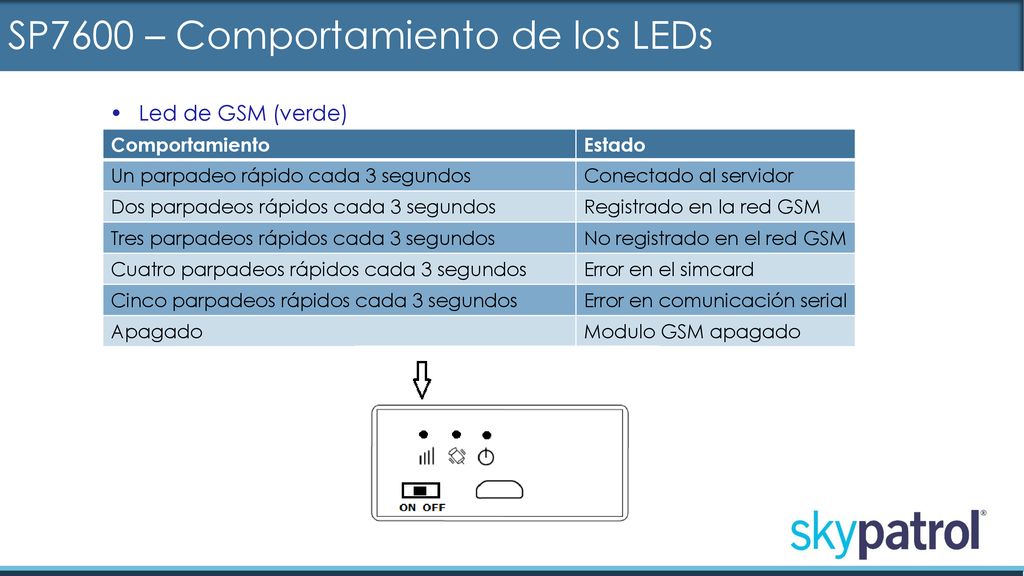

Led de GSM (verde) Comportamiento Estado Un parpadeo rápido cada 3 segundos Conectado al servidor Dos parpadeos rápidos cada 3 segundos Registrado en la red GSM Tres parpadeos rápidos cada 3 segundos No registrado en el red GSM Cuatro parpadeos rápidos cada 3 segundos Error en el simcard Cinco parpadeos rápidos cada 3 segundos Error en comunicación serial Apagado Modulo GSM apagado

9 SP7600 – Comportamiento de los LEDs

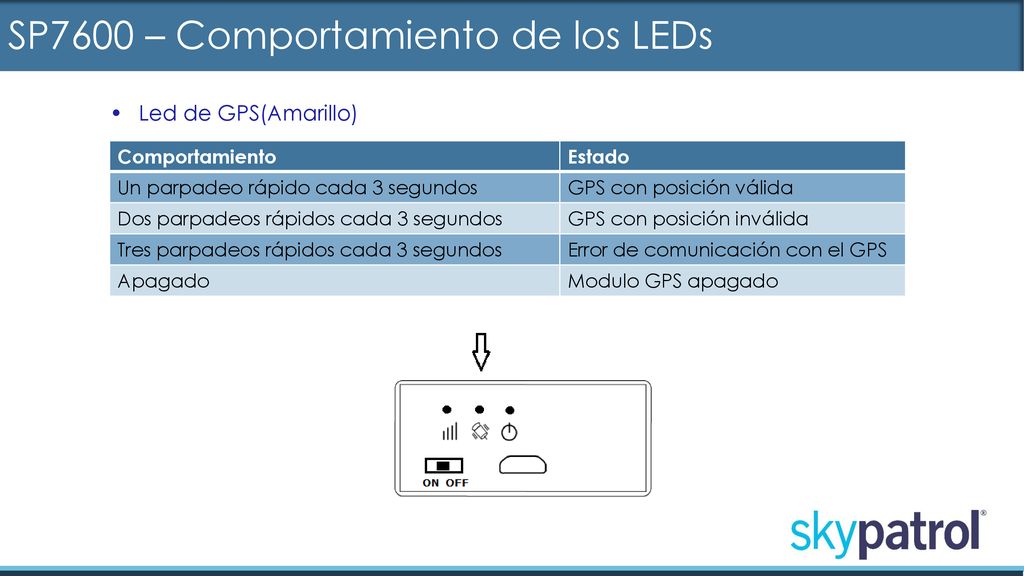

Led de GPS(Amarillo) Comportamiento Estado Un parpadeo rápido cada 3 segundos GPS con posición válida Dos parpadeos rápidos cada 3 segundos GPS con posición inválida Tres parpadeos rápidos cada 3 segundos Error de comunicación con el GPS Apagado Modulo GPS apagado

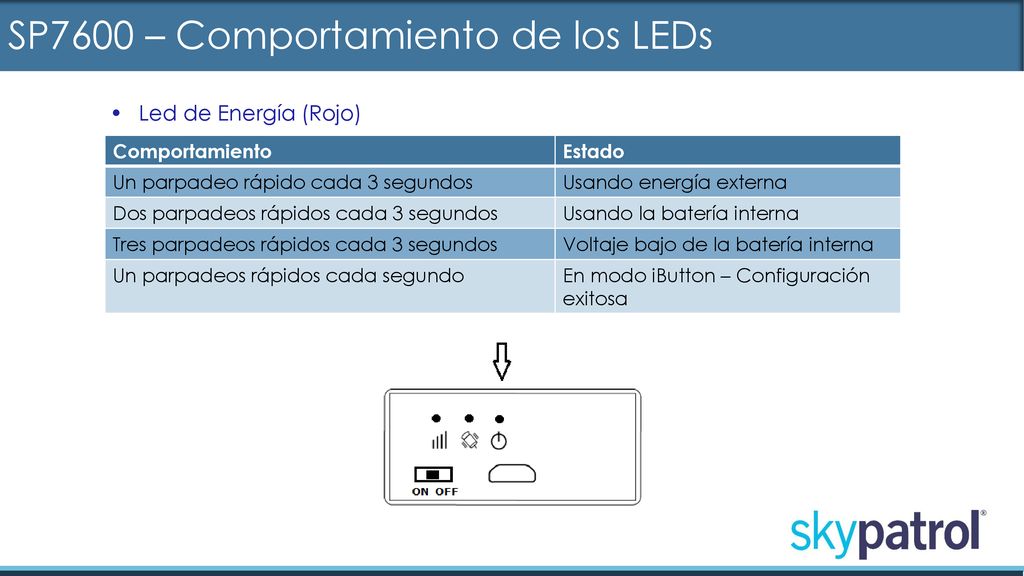

10 SP7600 – Comportamiento de los LEDs
Led de Energía (Rojo) Comportamiento Estado Un parpadeo rápido cada 3 segundos Usando energía externa Dos parpadeos rápidos cada 3 segundos Usando la batería interna Tres parpadeos rápidos cada 3 segundos Voltaje bajo de la batería interna Un parpadeos rápidos cada segundo En modo iButton – Configuración exitosa

11 SPXXXX – Configuración básica

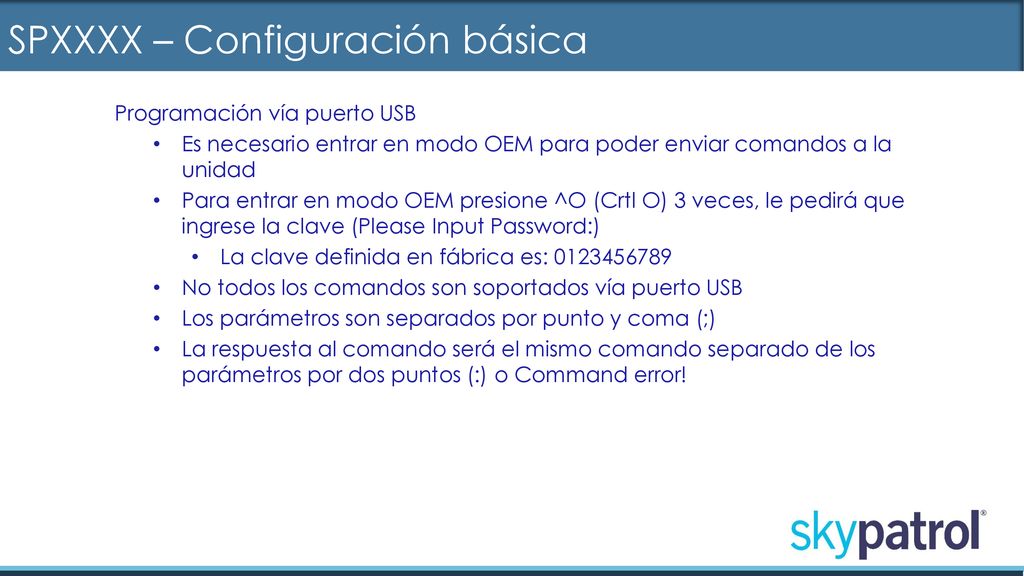

Programación vía puerto USB Es necesario entrar en modo OEM para poder enviar comandos a la unidad Para entrar en modo OEM presione ^O (Crtl O) 3 veces, le pedirá que ingrese la clave (Please Input Password:) La clave definida en fábrica es: No todos los comandos son soportados vía puerto USB Los parámetros son separados por punto y coma (;) La respuesta al comando será el mismo comando separado de los parámetros por dos puntos (:) o Command error!

12 SPXXXX – Configuración básica

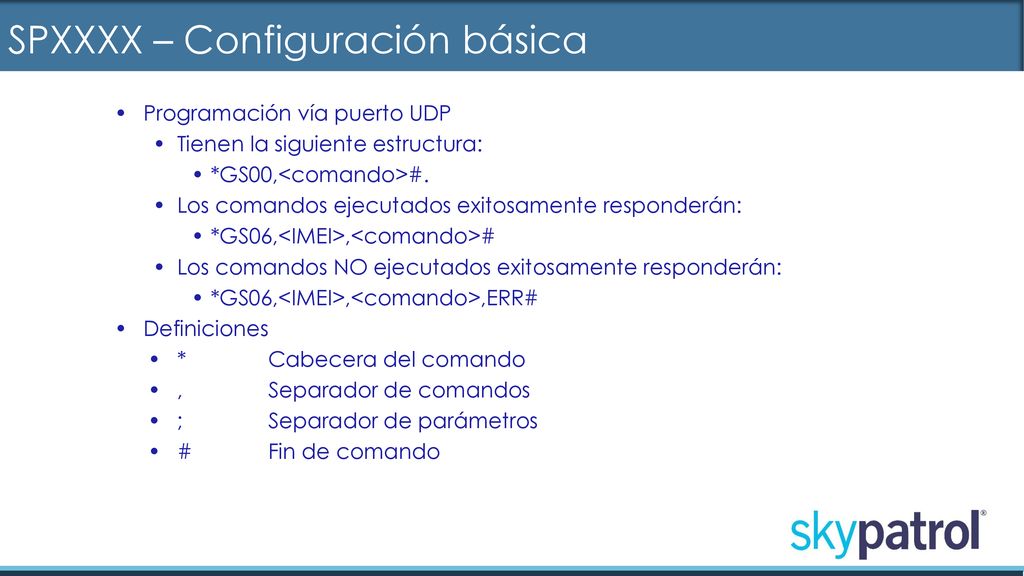

Programación vía puerto UDP Tienen la siguiente estructura: *GS00,<comando>#. Los comandos ejecutados exitosamente responderán: *GS06,<IMEI>,<comando># Los comandos NO ejecutados exitosamente responderán: *GS06,<IMEI>,<comando>,ERR# Definiciones * Cabecera del comando , Separador de comandos ; Separador de parámetros # Fin de comando

13 SPXXXX – Configuración básica

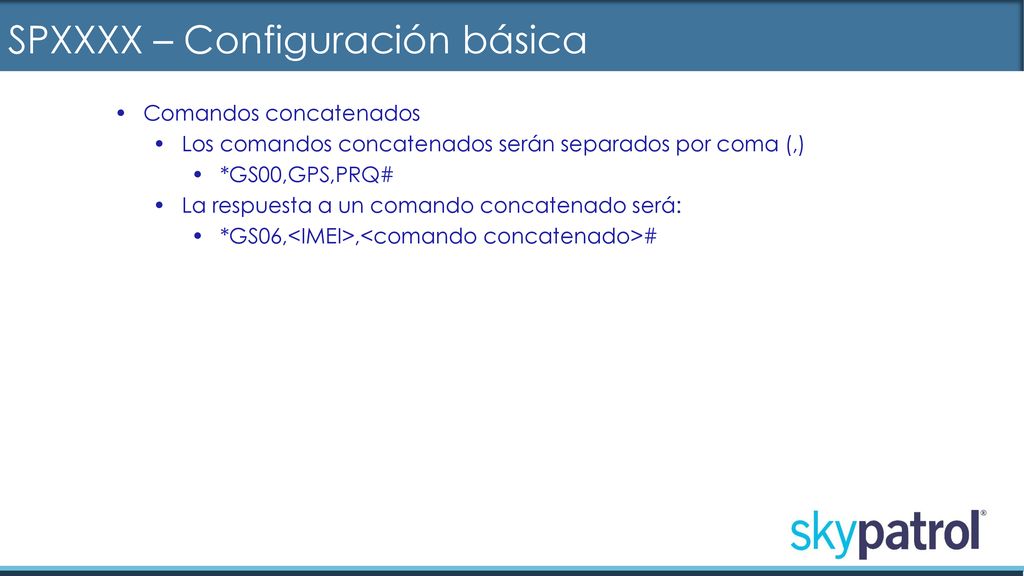

Comandos concatenados Los comandos concatenados serán separados por coma (,) *GS00,GPS,PRQ# La respuesta a un comando concatenado será: *GS06,<IMEI>,<comando concatenado>#

14 SPXXXX – Configuración básica

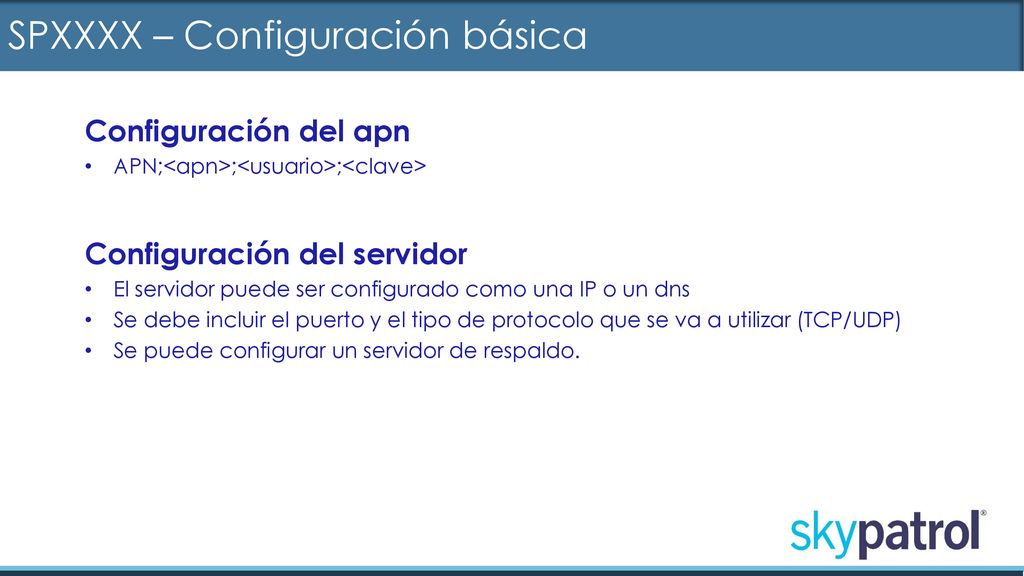

Configuración del apn APN;<apn>;<usuario>;<clave> Configuración del servidor El servidor puede ser configurado como una IP o un dns Se debe incluir el puerto y el tipo de protocolo que se va a utilizar (TCP/UDP) Se puede configurar un servidor de respaldo.

15 SPXXXX – Configuración básica

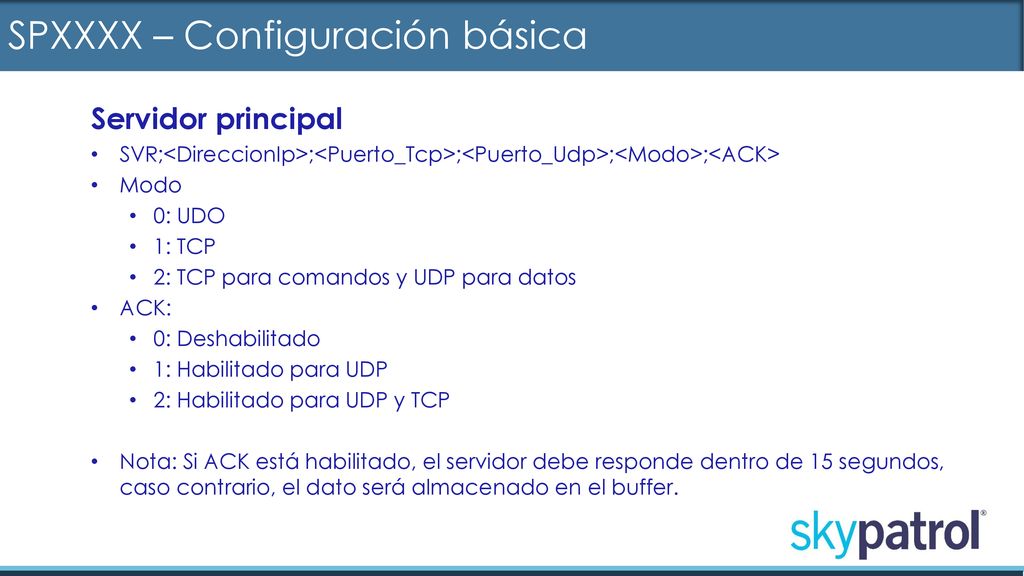

Servidor principal SVR;<DireccionIp>;<Puerto_Tcp>;<Puerto_Udp>;<Modo>;<ACK> Modo 0: UDO 1: TCP 2: TCP para comandos y UDP para datos ACK: 0: Deshabilitado 1: Habilitado para UDP 2: Habilitado para UDP y TCP Nota: Si ACK está habilitado, el servidor debe responde dentro de 15 segundos, caso contrario, el dato será almacenado en el buffer.

16 SPXXXX – Configuración básica

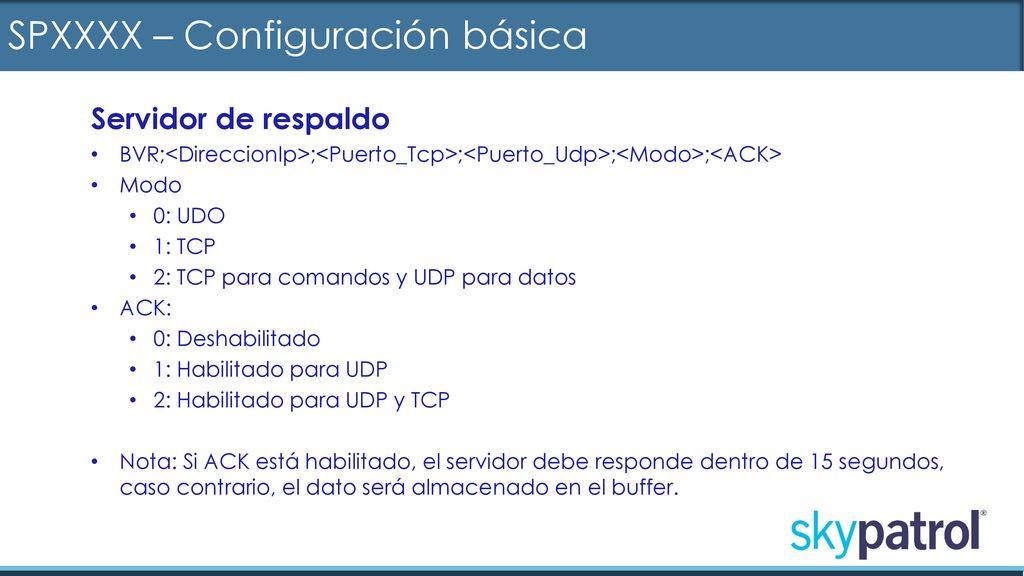

Servidor de respaldo BVR;<DireccionIp>;<Puerto_Tcp>;<Puerto_Udp>;<Modo>;<ACK> Modo 0: UDO 1: TCP 2: TCP para comandos y UDP para datos ACK: 0: Deshabilitado 1: Habilitado para UDP 2: Habilitado para UDP y TCP Nota: Si ACK está habilitado, el servidor debe responde dentro de 15 segundos, caso contrario, el dato será almacenado en el buffer.

17 SPXXXX – Formato del mensaje

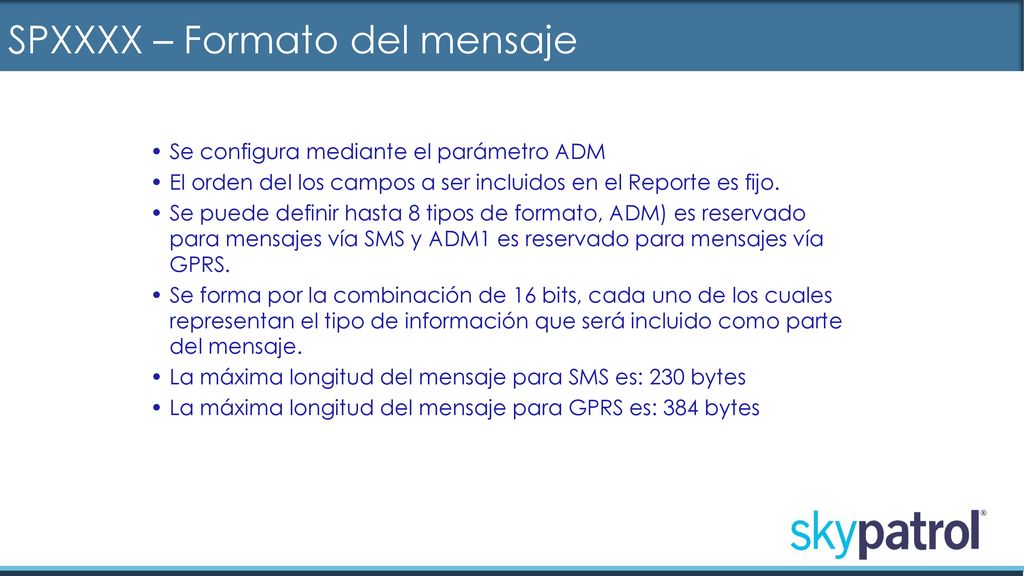

Se configura mediante el parámetro ADM El orden del los campos a ser incluidos en el Reporte es fijo. Se puede definir hasta 8 tipos de formato, ADM) es reservado para mensajes vía SMS y ADM1 es reservado para mensajes vía GPRS. Se forma por la combinación de 16 bits, cada uno de los cuales representan el tipo de información que será incluido como parte del mensaje. La máxima longitud del mensaje para SMS es: 230 bytes La máxima longitud del mensaje para GPRS es: 384 bytes 17

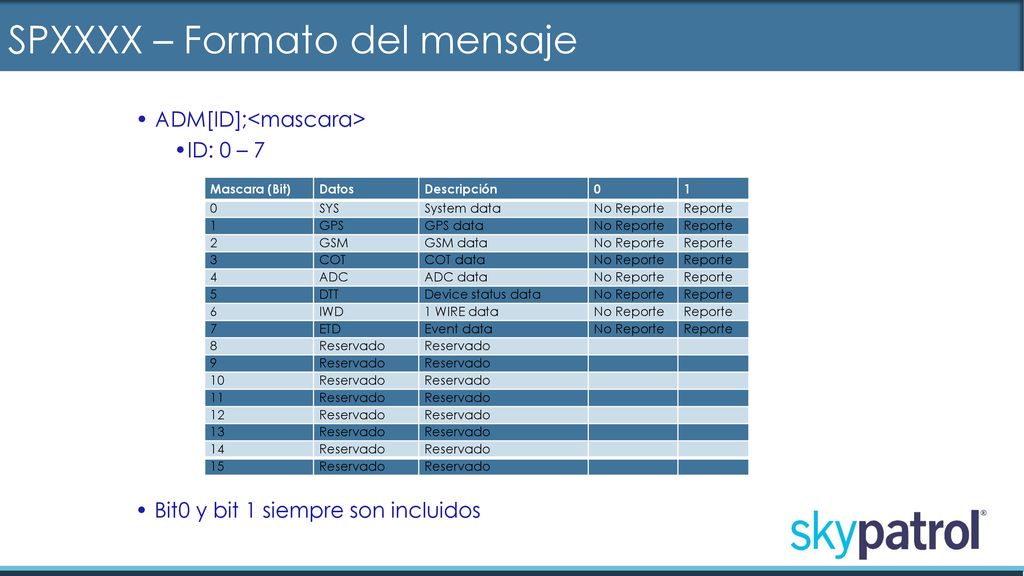

18 SPXXXX – Formato del mensaje
ADM[ID];<mascara> ID: 0 – 7 Mascara (Bit) Datos Descripción 1 SYS System data No Reporte Reporte GPS GPS data 2 GSM GSM data 3 COT COT data 4 ADC ADC data 5 DTT Device status data 6 IWD 1 WIRE data 7 ETD Event data 8 Reservado 9 10 11 12 13 14 15 Bit0 y bit 1 siempre son incluidos 18

19 SPXXXX – Formato del mensaje

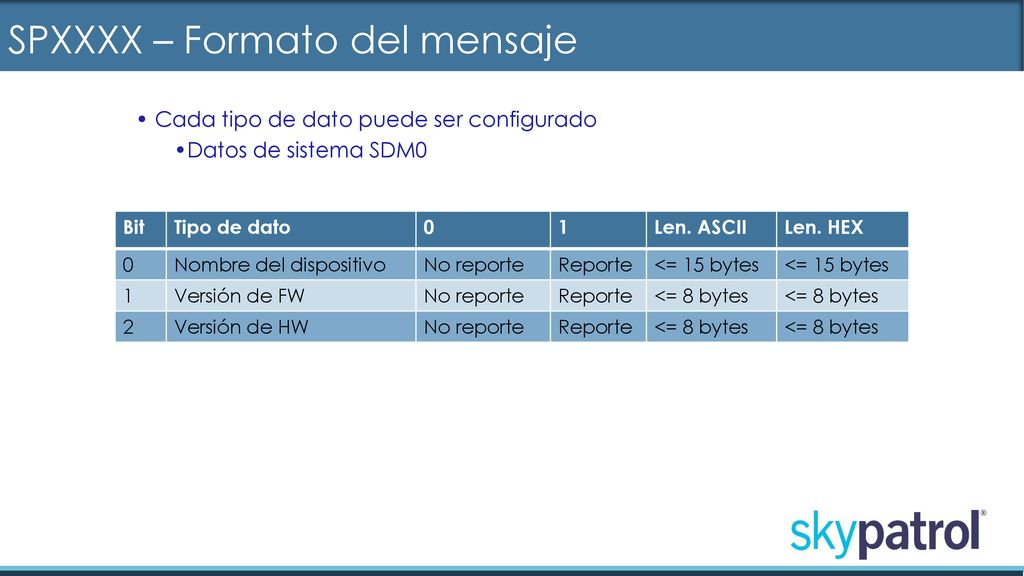

Cada tipo de dato puede ser configurado Datos de sistema SDM0 Bit Tipo de dato 1 Len. ASCII Len. HEX Nombre del dispositivo No reporte Reporte <= 15 bytes Versión de FW <= 8 bytes 2 Versión de HW 19

20 SPXXXX – Formato del mensaje

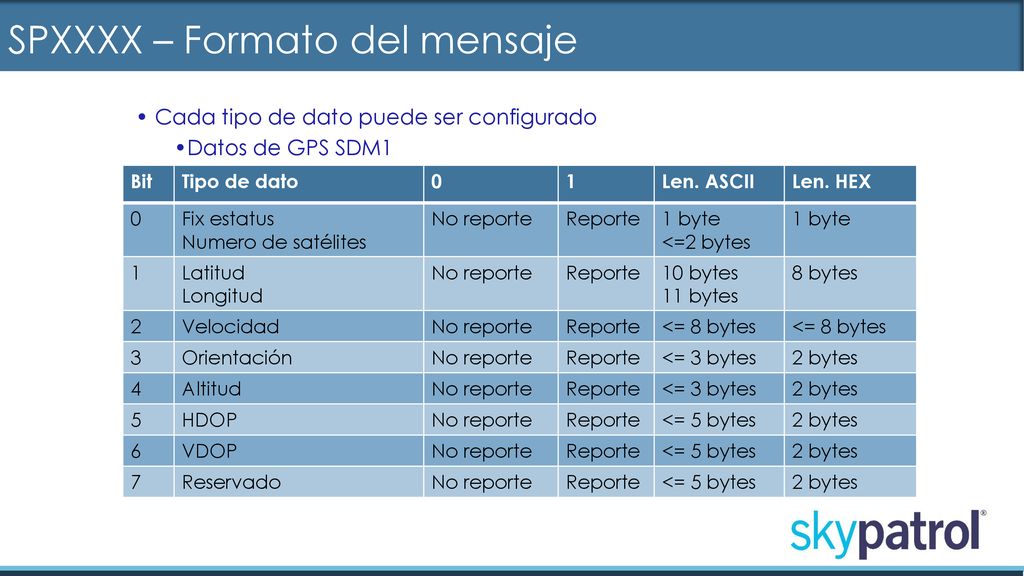

Cada tipo de dato puede ser configurado Datos de GPS SDM1 Bit Tipo de dato 1 Len. ASCII Len. HEX Fix estatus Numero de satélites No reporte Reporte 1 byte <=2 bytes Latitud Longitud 10 bytes 11 bytes 8 bytes 2 Velocidad <= 8 bytes 3 Orientación <= 3 bytes 2 bytes 4 Altitud 5 HDOP <= 5 bytes 6 VDOP 7 Reservado 20

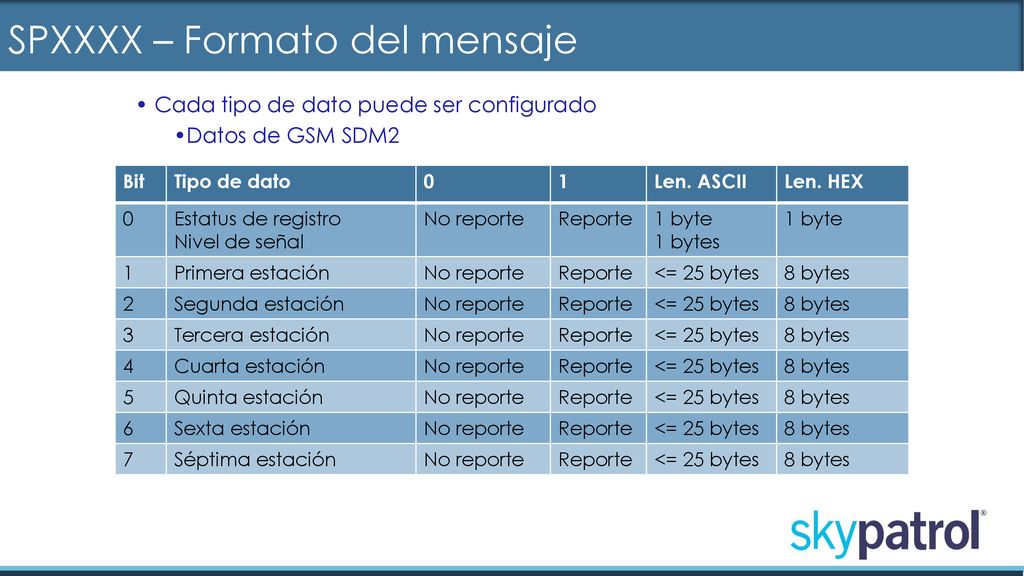

21 SPXXXX – Formato del mensaje
Cada tipo de dato puede ser configurado Datos de GSM SDM2 Bit Tipo de dato 1 Len. ASCII Len. HEX Estatus de registro Nivel de señal No reporte Reporte 1 byte 1 bytes Primera estación <= 25 bytes 8 bytes 2 Segunda estación 3 Tercera estación 4 Cuarta estación 5 Quinta estación 6 Sexta estación 7 Séptima estación 21

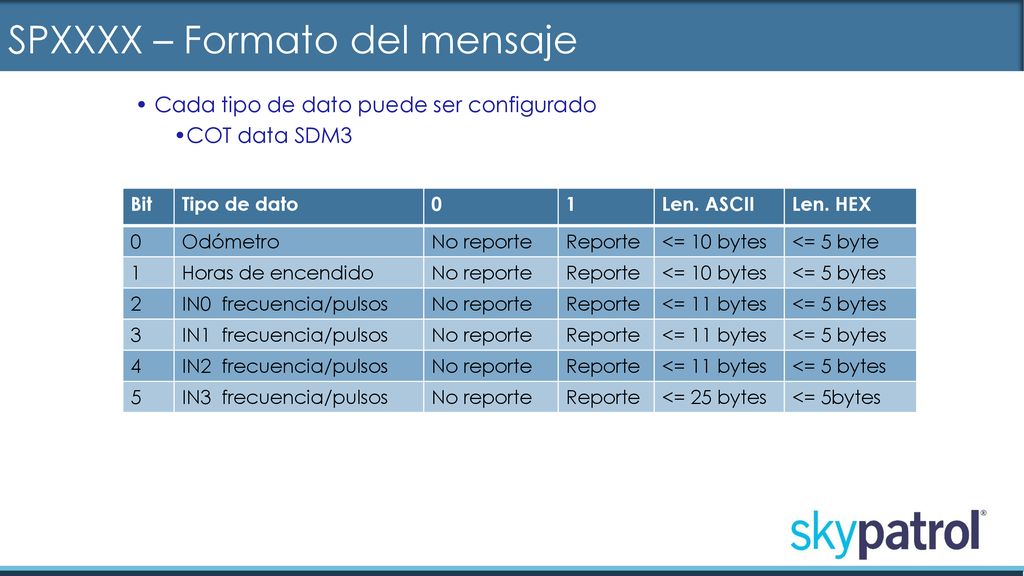

22 SPXXXX – Formato del mensaje
Cada tipo de dato puede ser configurado COT data SDM3 Bit Tipo de dato 1 Len. ASCII Len. HEX Odómetro No reporte Reporte <= 10 bytes <= 5 byte Horas de encendido <= 5 bytes 2 IN0 frecuencia/pulsos <= 11 bytes 3 IN1 frecuencia/pulsos 4 IN2 frecuencia/pulsos 5 IN3 frecuencia/pulsos <= 25 bytes <= 5bytes 22

23 SPXXXX – Formato del mensaje

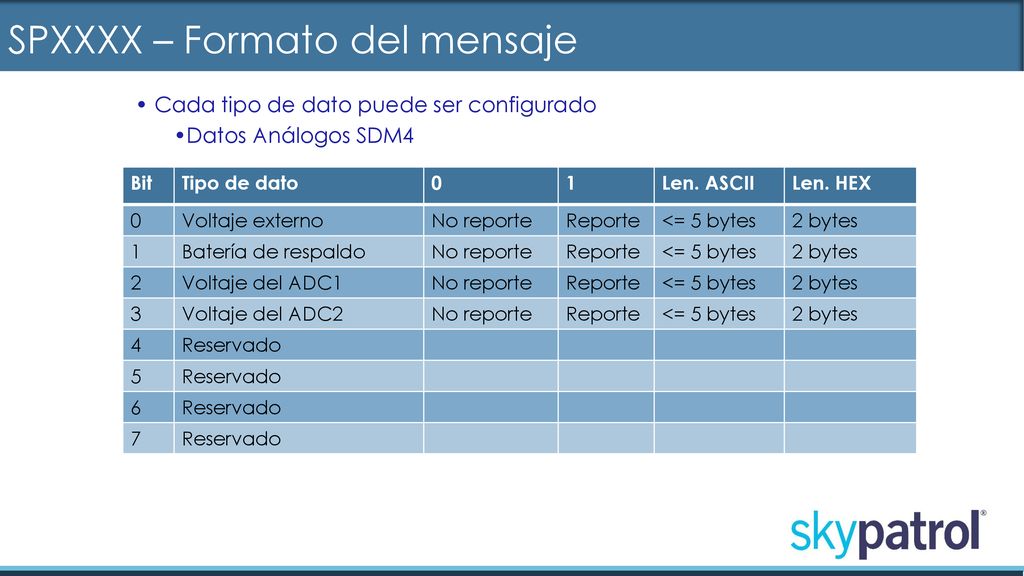

Cada tipo de dato puede ser configurado Datos Análogos SDM4 Bit Tipo de dato 1 Len. ASCII Len. HEX Voltaje externo No reporte Reporte <= 5 bytes 2 bytes Batería de respaldo 2 Voltaje del ADC1 3 Voltaje del ADC2 4 Reservado 5 6 7 23

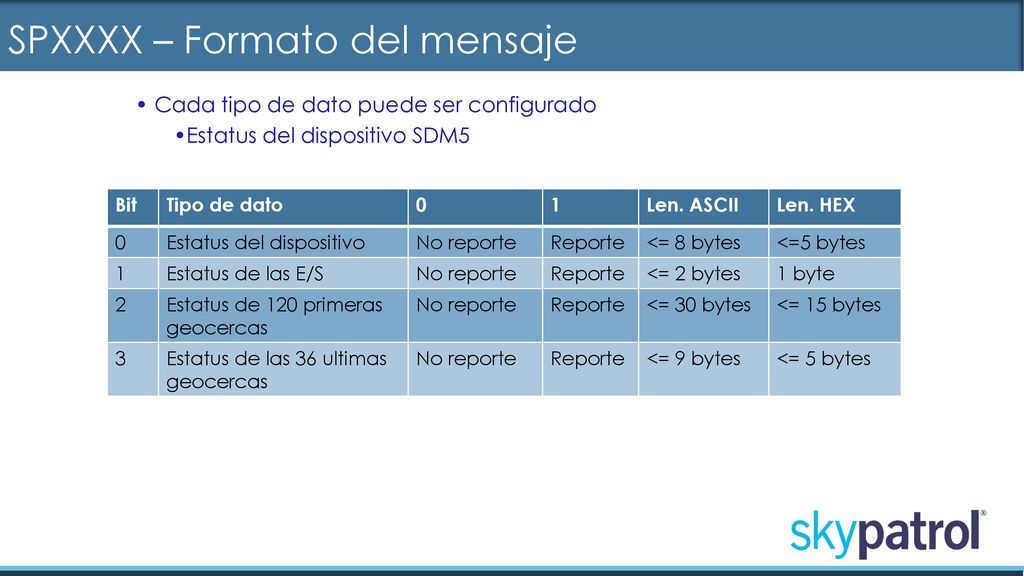

24 SPXXXX – Formato del mensaje
Cada tipo de dato puede ser configurado Estatus del dispositivo SDM5 Bit Tipo de dato 1 Len. ASCII Len. HEX Estatus del dispositivo No reporte Reporte <= 8 bytes <=5 bytes Estatus de las E/S <= 2 bytes 1 byte 2 Estatus de 120 primeras geocercas <= 30 bytes <= 15 bytes 3 Estatus de las 36 ultimas geocercas <= 9 bytes <= 5 bytes 24

25 SPXXXX – Reporte periódico

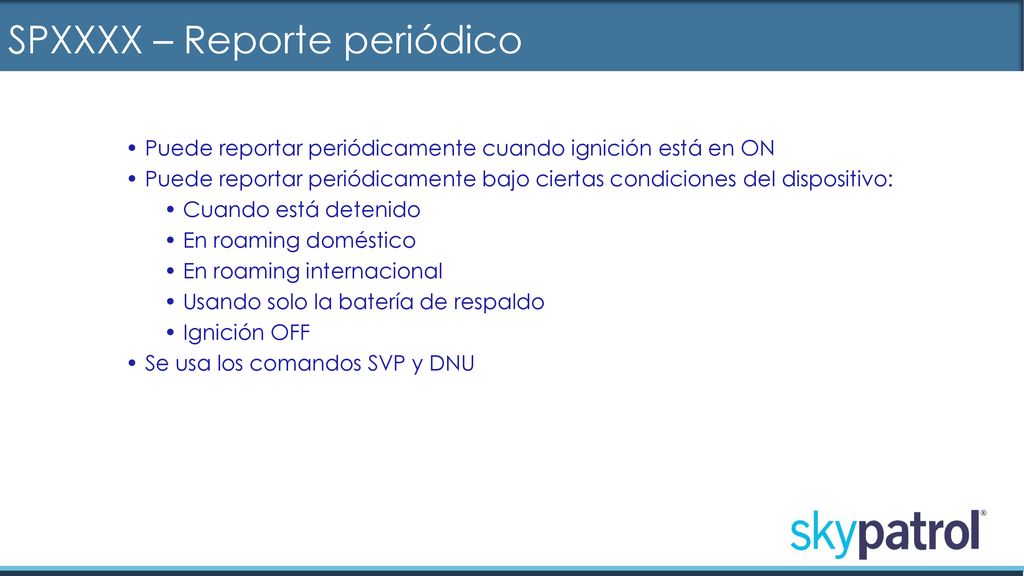

Puede reportar periódicamente cuando ignición está en ON Puede reportar periódicamente bajo ciertas condiciones del dispositivo: Cuando está detenido En roaming doméstico En roaming internacional Usando solo la batería de respaldo Ignición OFF Se usa los comandos SVP y DNU 25

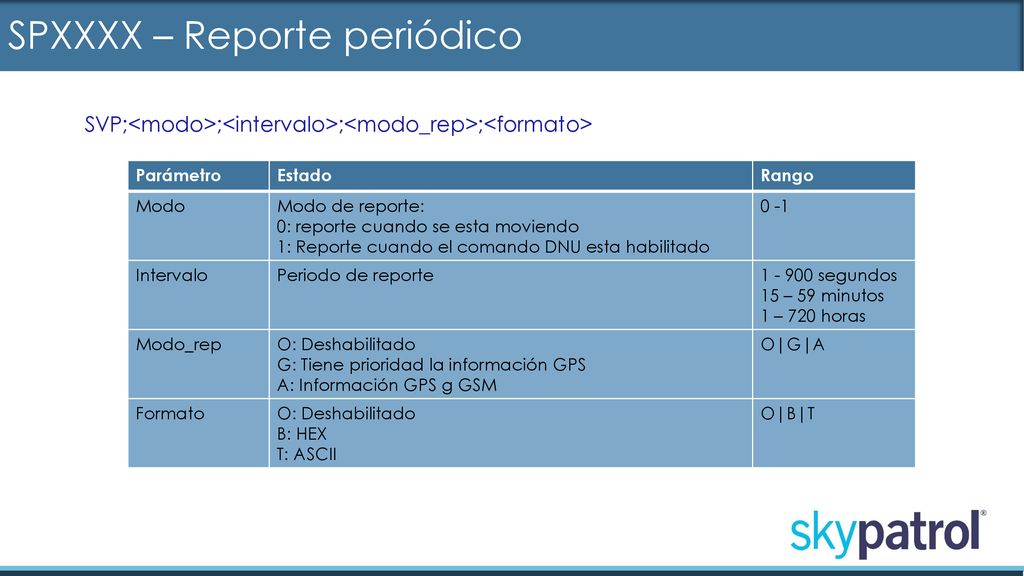

26 SPXXXX – Reporte periódico
SVP;<modo>;<intervalo>;<modo_rep>;<formato> Parámetro Estado Rango Modo Modo de reporte: 0: reporte cuando se esta moviendo 1: Reporte cuando el comando DNU esta habilitado 0 -1 Intervalo Periodo de reporte segundos 15 – 59 minutos 1 – 720 horas Modo_rep O: Deshabilitado G: Tiene prioridad la información GPS A: Información GPS g GSM O|G|A Formato B: HEX T: ASCII O|B|T

27 SPXXXX – Reporte periódico

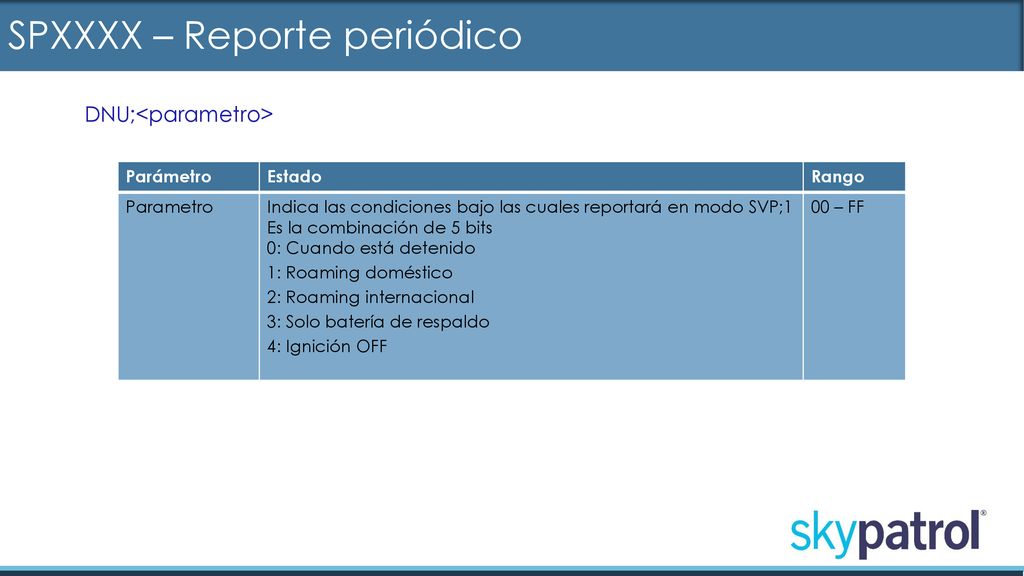

DNU;<parametro> Parámetro Estado Rango Parametro Indica las condiciones bajo las cuales reportará en modo SVP;1 Es la combinación de 5 bits 0: Cuando está detenido 1: Roaming doméstico 2: Roaming internacional 3: Solo batería de respaldo 4: Ignición OFF 00 – FF

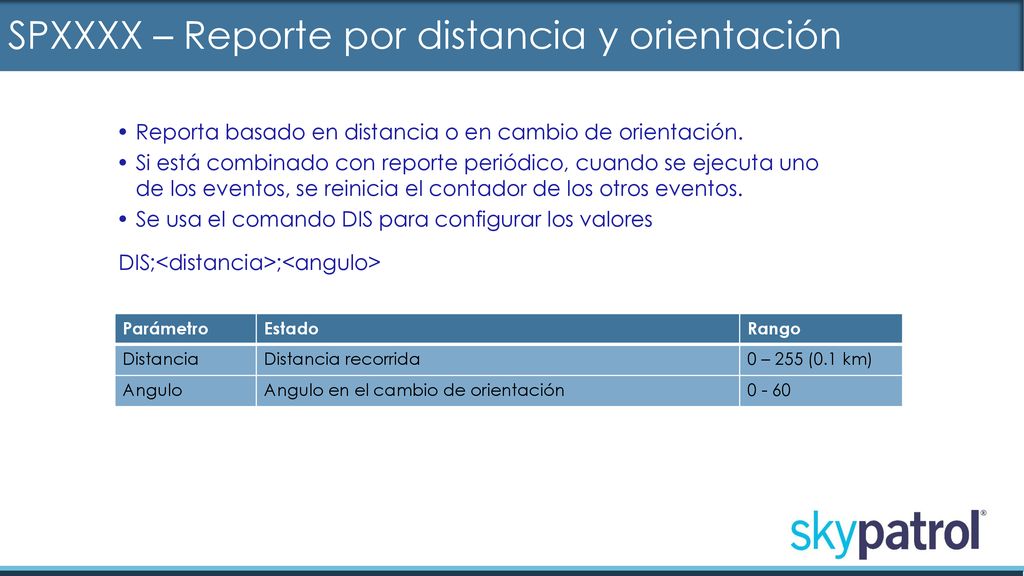

28 SPXXXX – Reporte por distancia y orientación
Reporta basado en distancia o en cambio de orientación. Si está combinado con reporte periódico, cuando se ejecuta uno de los eventos, se reinicia el contador de los otros eventos. Se usa el comando DIS para configurar los valores DIS;<distancia>;<angulo> Parámetro Estado Rango Distancia Distancia recorrida 0 – 255 (0.1 km) Angulo Angulo en el cambio de orientación 0 - 60

29 SPXXXX – Decodificación del mensaje

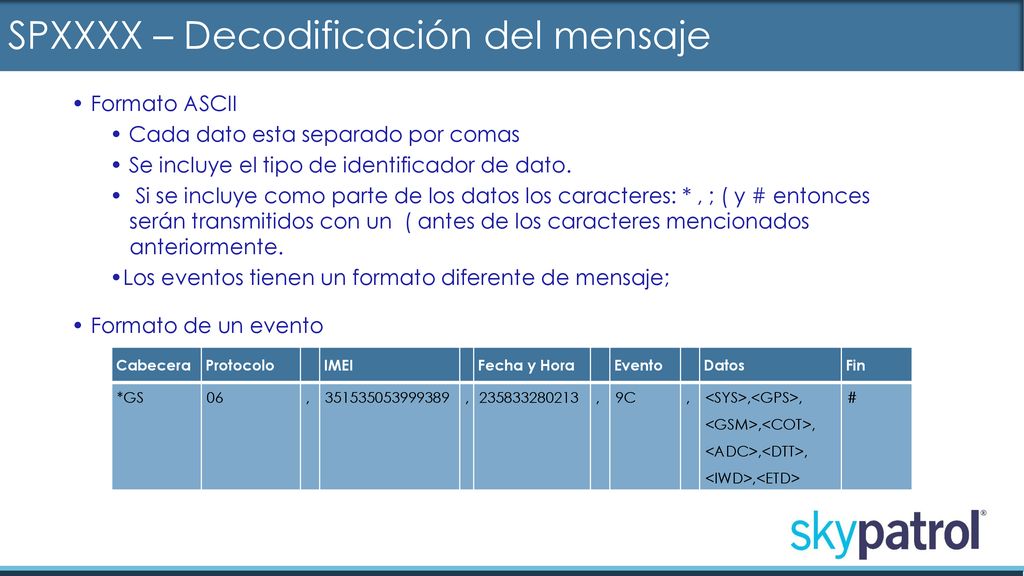

Formato ASCII Cada dato esta separado por comas Se incluye el tipo de identificador de dato. Si se incluye como parte de los datos los caracteres: * , ; ( y # entonces serán transmitidos con un ( antes de los caracteres mencionados anteriormente. Los eventos tienen un formato diferente de mensaje; Formato de un evento  Cabecera Protocolo IMEI Fecha y Hora Evento Datos Fin *GS 06 , 9C <SYS>,<GPS>, <GSM>,<COT>, <ADC>,<DTT>, <IWD>,<ETD> #

30 SPXXXX – Decodificación del mensaje

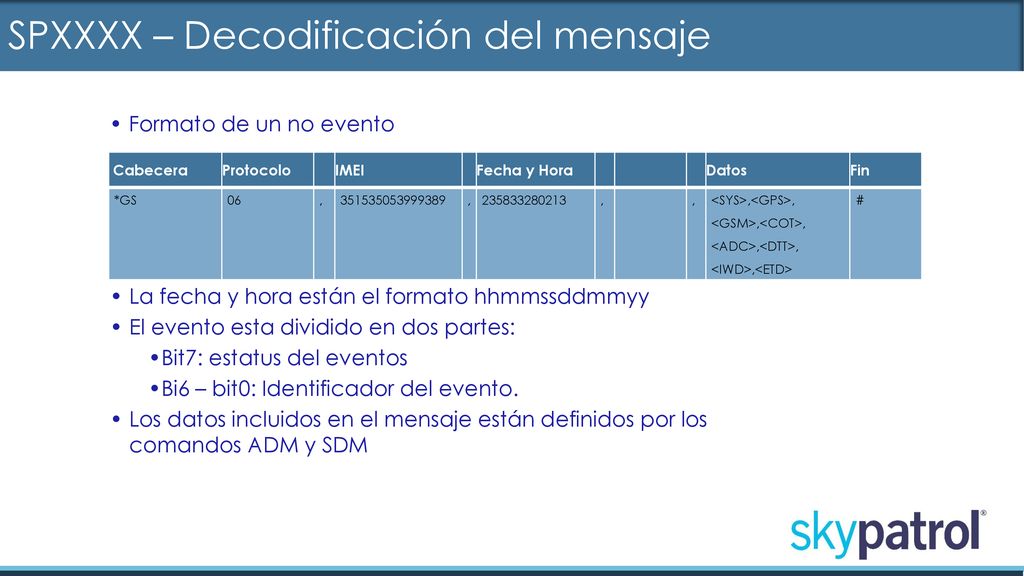

Formato de un no evento  Cabecera Protocolo IMEI Fecha y Hora Datos Fin *GS 06 , <SYS>,<GPS>, <GSM>,<COT>, <ADC>,<DTT>, <IWD>,<ETD> # La fecha y hora están el formato hhmmssddmmyy El evento esta dividido en dos partes: Bit7: estatus del eventos Bi6 – bit0: Identificador del evento. Los datos incluidos en el mensaje están definidos por los comandos ADM y SDM

31 SPXXXX – Decodificación del mensaje

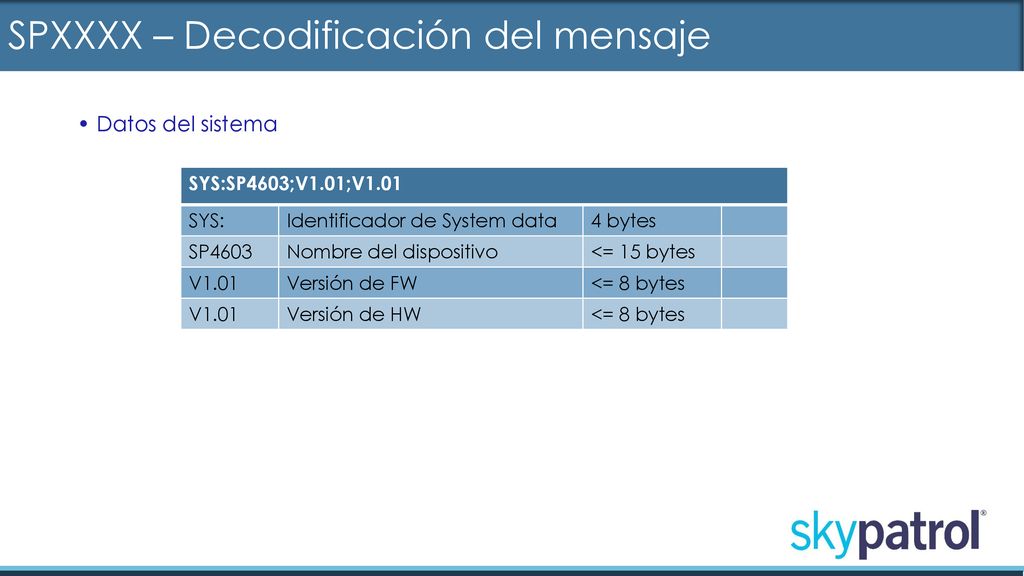

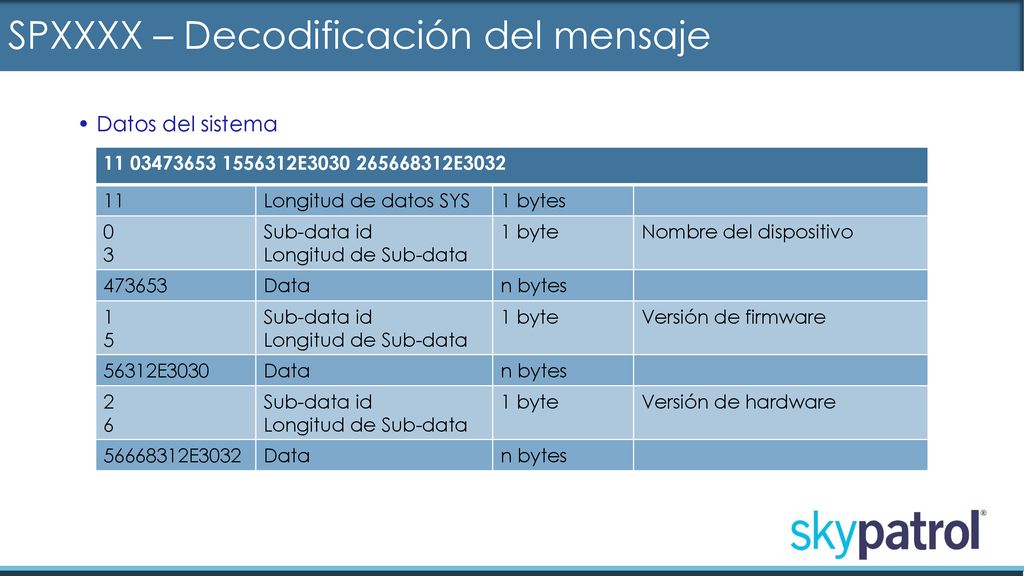

Datos del sistema SYS:SP4603;V1.01;V1.01 SYS: Identificador de System data 4 bytes SP4603 Nombre del dispositivo <= 15 bytes V1.01 Versión de FW <= 8 bytes Versión de HW

32 SPXXXX – Decodificación del mensaje

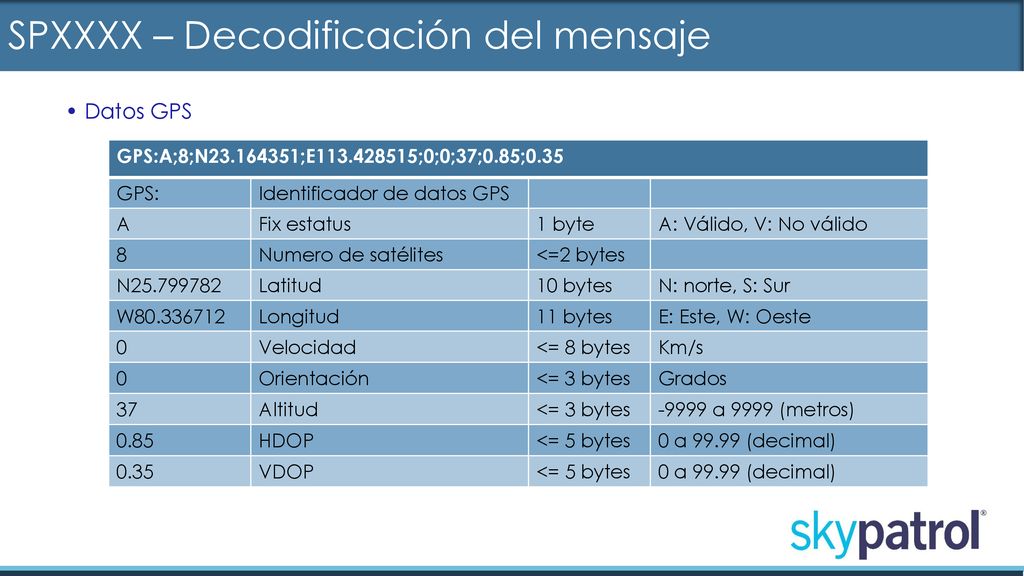

Datos GPS GPS:A;8;N ;E ;0;0;37;0.85;0.35 GPS: Identificador de datos GPS A Fix estatus 1 byte A: Válido, V: No válido 8 Numero de satélites <=2 bytes N Latitud 10 bytes N: norte, S: Sur W Longitud 11 bytes E: Este, W: Oeste Velocidad <= 8 bytes Km/s Orientación <= 3 bytes Grados 37 Altitud -9999 a 9999 (metros) 0.85 HDOP <= 5 bytes 0 a (decimal) 0.35 VDOP

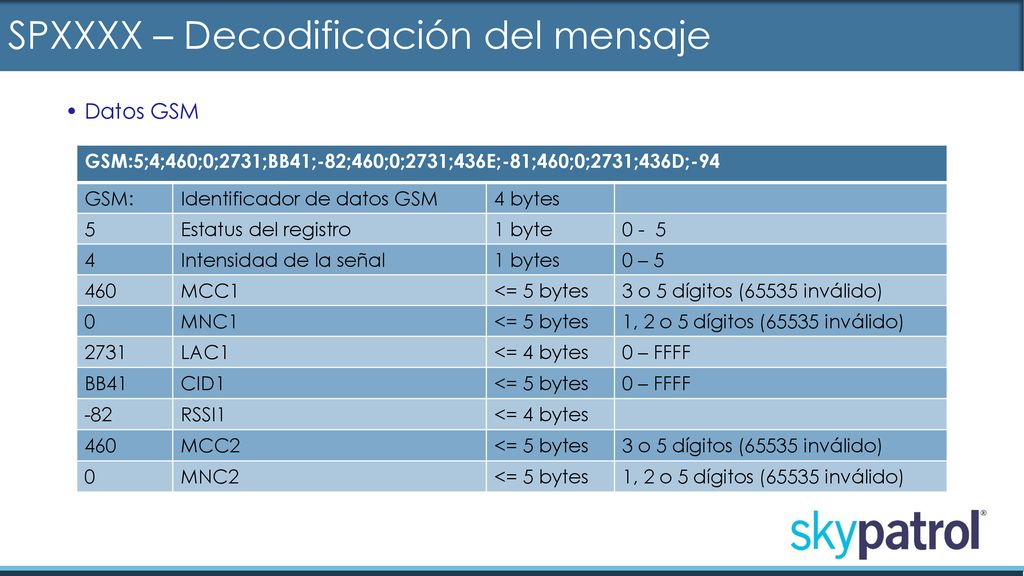

33 SPXXXX – Decodificación del mensaje
Datos GSM GSM:5;4;460;0;2731;BB41;-82;460;0;2731;436E;-81;460;0;2731;436D;-94 GSM: Identificador de datos GSM 4 bytes 5 Estatus del registro 1 byte 0 - 5 4 Intensidad de la señal 1 bytes 0 – 5 460 MCC1 <= 5 bytes 3 o 5 dígitos (65535 inválido) MNC1 1, 2 o 5 dígitos (65535 inválido) 2731 LAC1 <= 4 bytes 0 – FFFF BB41 CID1 -82 RSSI1 MCC2 MNC2

34 SPXXXX – Decodificación del mensaje

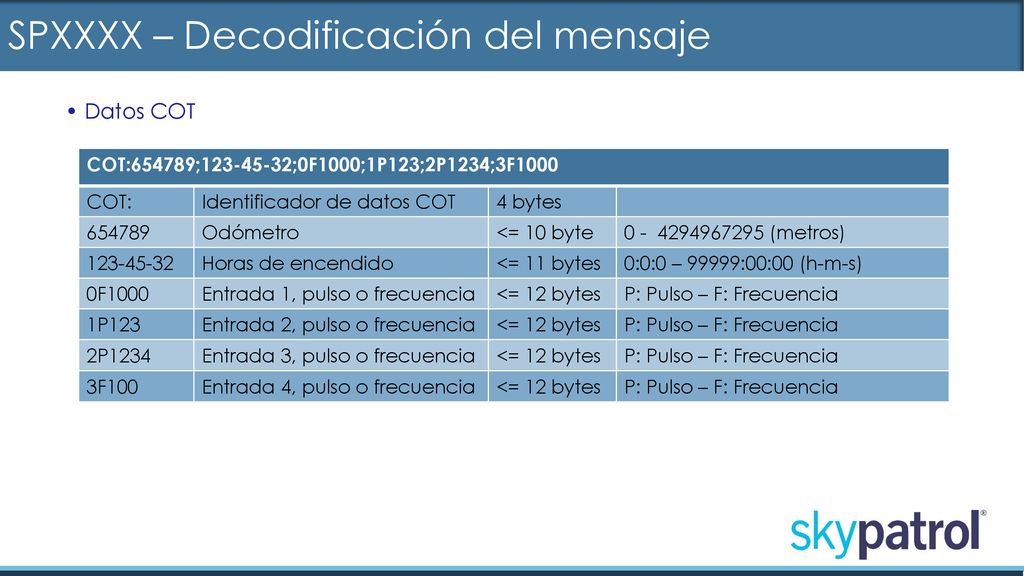

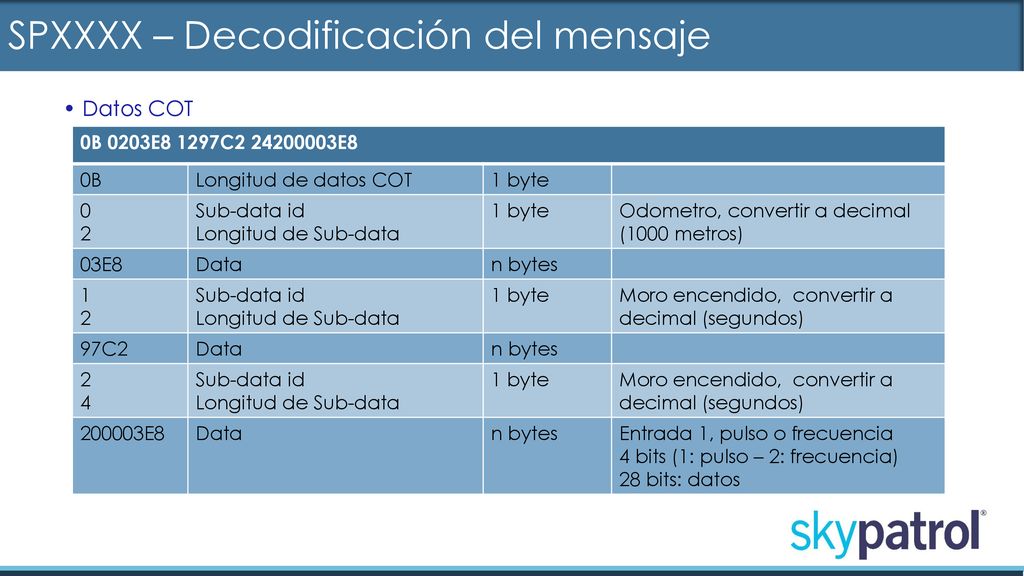

Datos COT COT:654789; ;0F1000;1P123;2P1234;3F1000 COT: Identificador de datos COT 4 bytes 654789 Odómetro <= 10 byte (metros) Horas de encendido <= 11 bytes 0:0:0 – 99999:00:00 (h-m-s) 0F1000 Entrada 1, pulso o frecuencia <= 12 bytes P: Pulso – F: Frecuencia 1P123 Entrada 2, pulso o frecuencia 2P1234 Entrada 3, pulso o frecuencia 3F100 Entrada 4, pulso o frecuencia

35 SPXXXX – Decodificación del mensaje

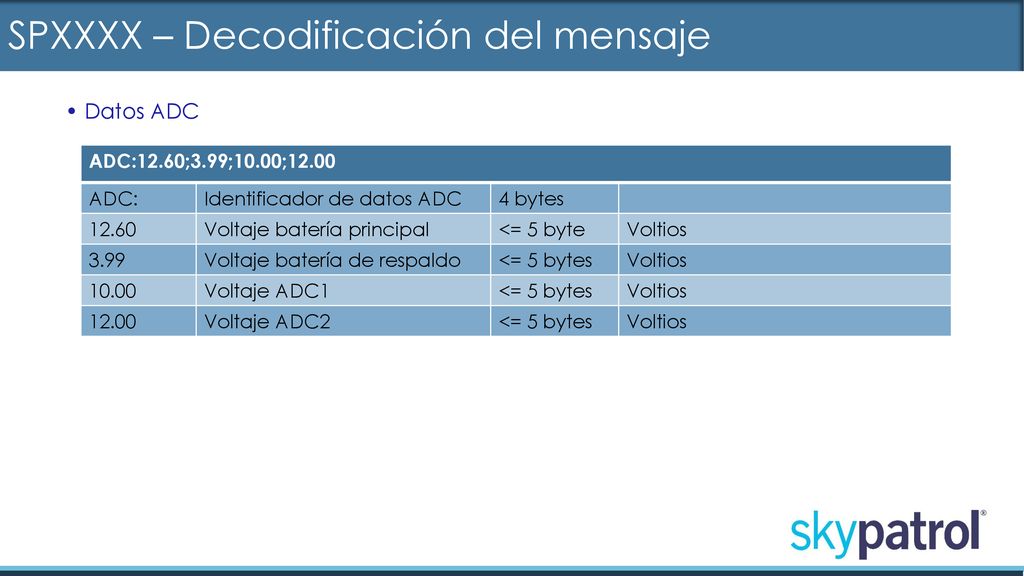

Datos ADC ADC:12.60;3.99;10.00;12.00 ADC: Identificador de datos ADC 4 bytes 12.60 Voltaje batería principal <= 5 byte Voltios 3.99 Voltaje batería de respaldo <= 5 bytes 10.00 Voltaje ADC1 12.00 Voltaje ADC2

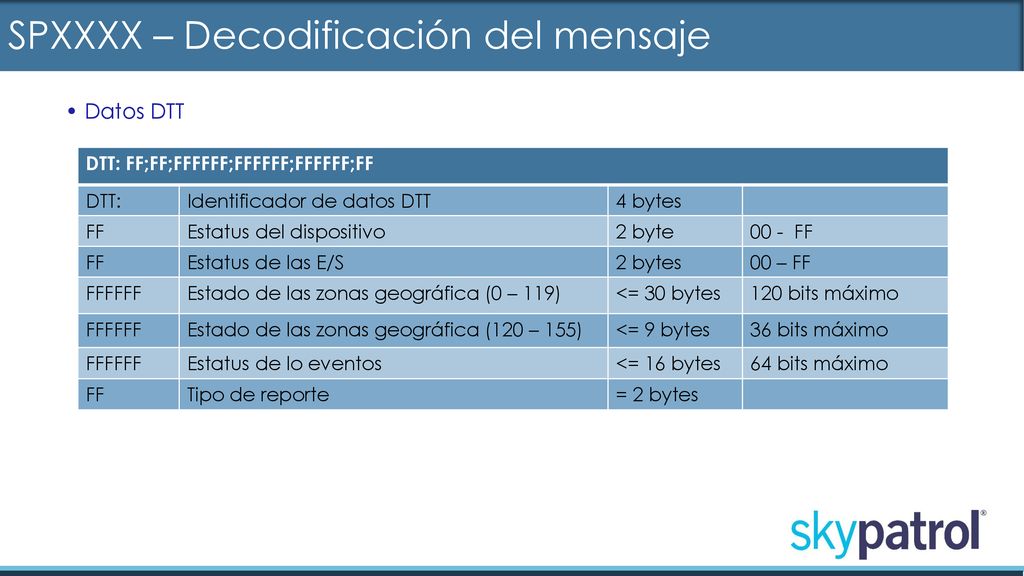

36 SPXXXX – Decodificación del mensaje
Datos DTT DTT: FF;FF;FFFFFF;FFFFFF;FFFFFF;FF DTT: Identificador de datos DTT 4 bytes FF Estatus del dispositivo 2 byte 00 - FF Estatus de las E/S 2 bytes 00 – FF FFFFFF Estado de las zonas geográfica (0 – 119) <= 30 bytes 120 bits máximo Estado de las zonas geográfica (120 – 155) <= 9 bytes 36 bits máximo Estatus de lo eventos <= 16 bytes 64 bits máximo Tipo de reporte = 2 bytes

37 SPXXXX – Decodificación del mensaje

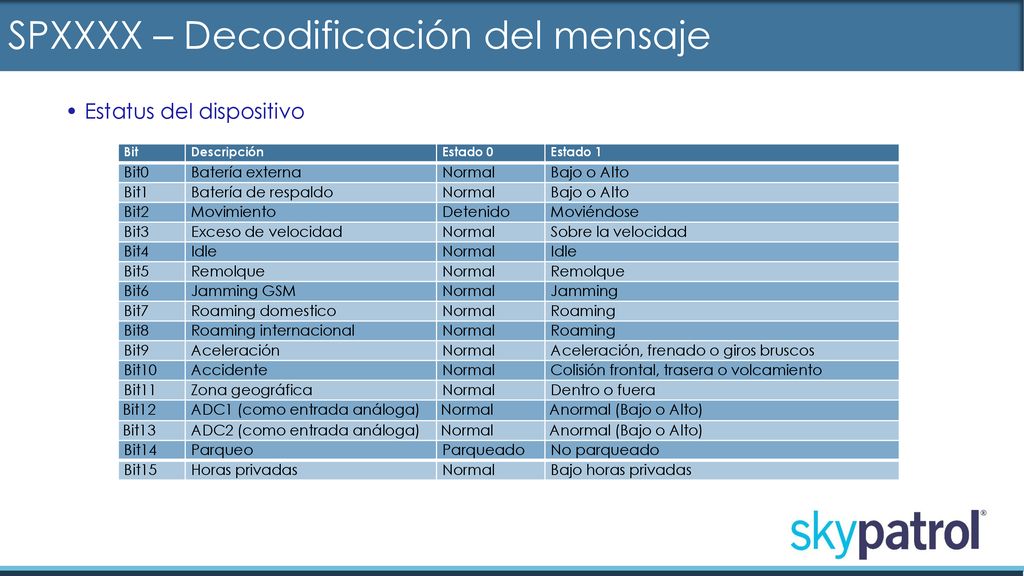

Estatus del dispositivo Bit Descripción Estado 0 Estado 1 Bit0 Batería externa Normal Bajo o Alto Bit1 Batería de respaldo Bit2 Movimiento Detenido Moviéndose Bit3 Exceso de velocidad Sobre la velocidad Bit4 Idle Bit5 Remolque Bit6 Jamming GSM Jamming Bit7 Roaming domestico Roaming Bit8 Roaming internacional Bit9 Aceleración Aceleración, frenado o giros bruscos Bit10 Accidente Colisión frontal, trasera o volcamiento Bit11 Zona geográfica Dentro o fuera  Bit12 ADC1 (como entrada análoga)  Normal  Anormal (Bajo o Alto)  Bit13 ADC2 (como entrada análoga) Bit14 Parqueo Parqueado No parqueado Bit15 Horas privadas Bajo horas privadas

38 SPXXXX – Decodificación del mensaje

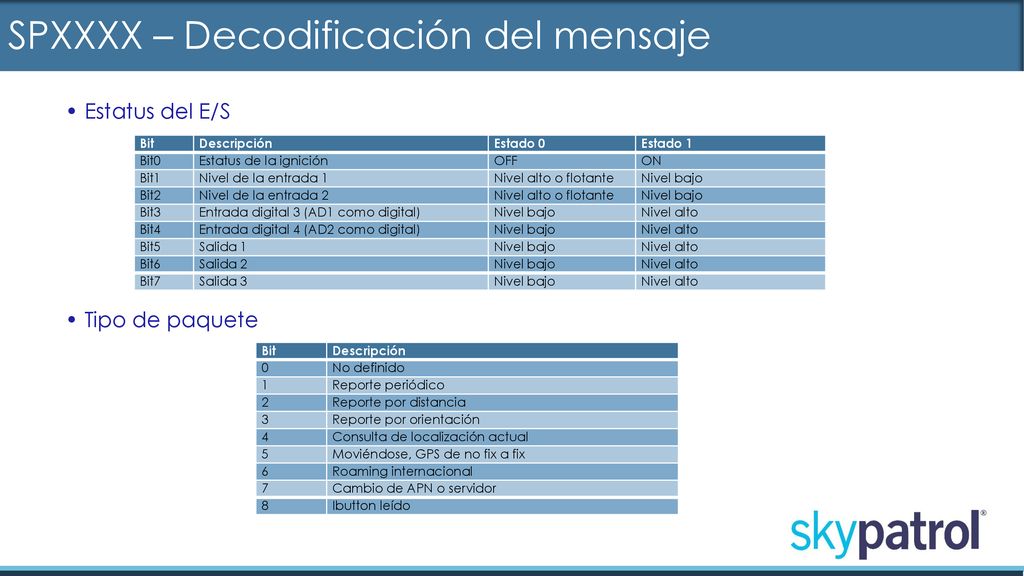

Estatus del E/S Bit Descripción Estado 0 Estado 1 Bit0 Estatus de la ignición OFF ON Bit1 Nivel de la entrada 1 Nivel alto o flotante Nivel bajo Bit2 Nivel de la entrada 2 Bit3 Entrada digital 3 (AD1 como digital) Nivel alto Bit4 Entrada digital 4 (AD2 como digital) Bit5 Salida 1 Bit6 Salida 2 Bit7 Salida 3 Tipo de paquete Bit Descripción No definido 1 Reporte periódico 2 Reporte por distancia 3 Reporte por orientación 4 Consulta de localización actual 5 Moviéndose, GPS de no fix a fix 6 Roaming internacional 7 Cambio de APN o servidor 8 Ibutton leído

39 SPXXXX – Decodificación del mensaje

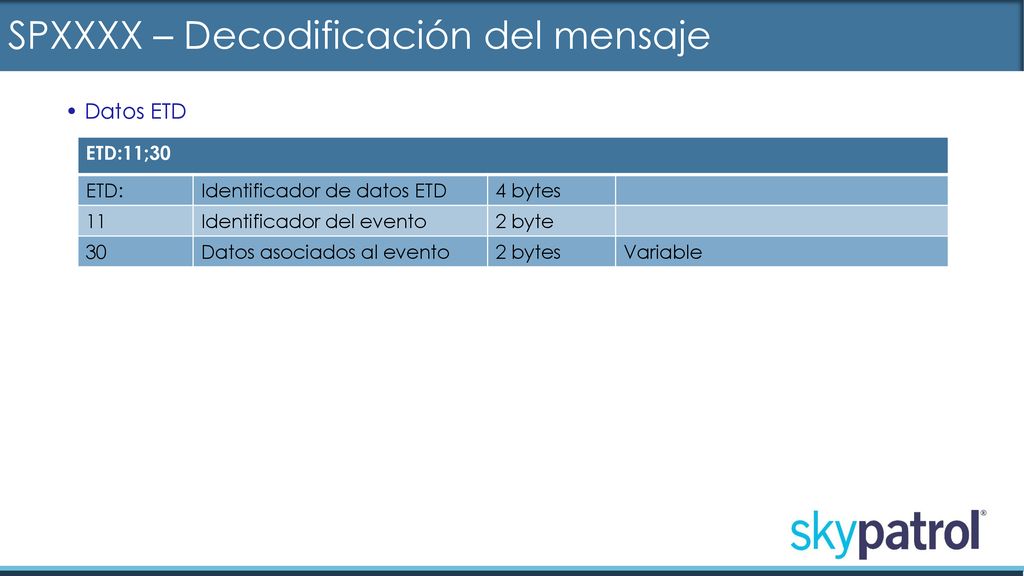

Datos ETD ETD:11;30 ETD: Identificador de datos ETD 4 bytes 11 Identificador del evento 2 byte 30 Datos asociados al evento 2 bytes Variable

40 SPXXXX – Decodificación del mensaje

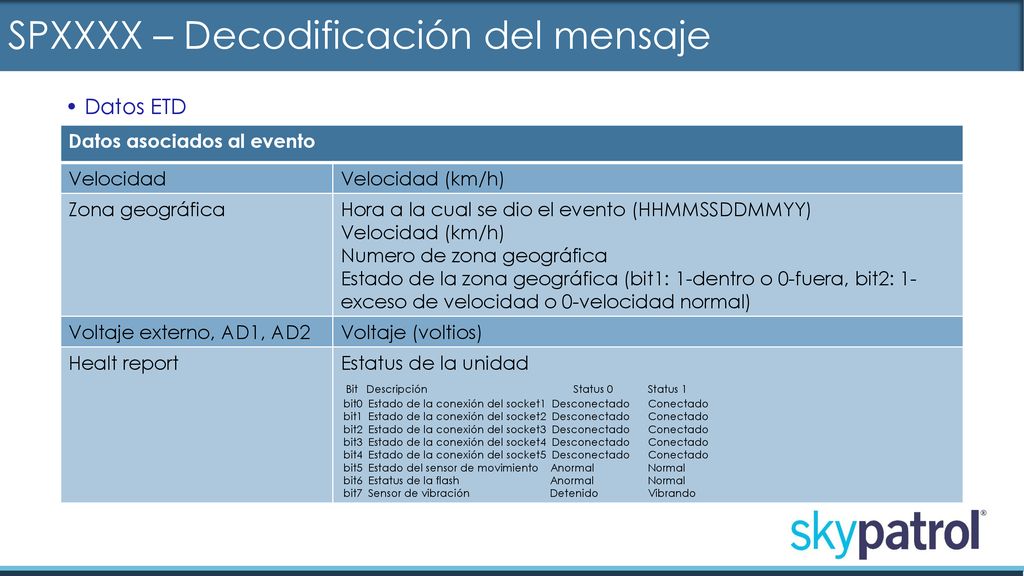

Datos ETD Datos asociados al evento Velocidad Velocidad (km/h) Zona geográfica Hora a la cual se dio el evento (HHMMSSDDMMYY) Numero de zona geográfica Estado de la zona geográfica (bit1: 1-dentro o 0-fuera, bit2: 1-exceso de velocidad o 0-velocidad normal) Voltaje externo, AD1, AD2 Voltaje (voltios) Healt report Estatus de la unidad Bit Descripción Status 0 Status 1 bit0 Estado de la conexión del socket1 Desconectado Conectado bit1 Estado de la conexión del socket2 Desconectado Conectado bit2 Estado de la conexión del socket3 Desconectado Conectado bit3 Estado de la conexión del socket4 Desconectado Conectado bit4 Estado de la conexión del socket5 Desconectado Conectado bit5 Estado del sensor de movimiento Anormal Normal bit6 Estatus de la flash Anormal Normal bit7 Sensor de vibración Detenido Vibrando

41 SPXXXX – Decodificación del mensaje

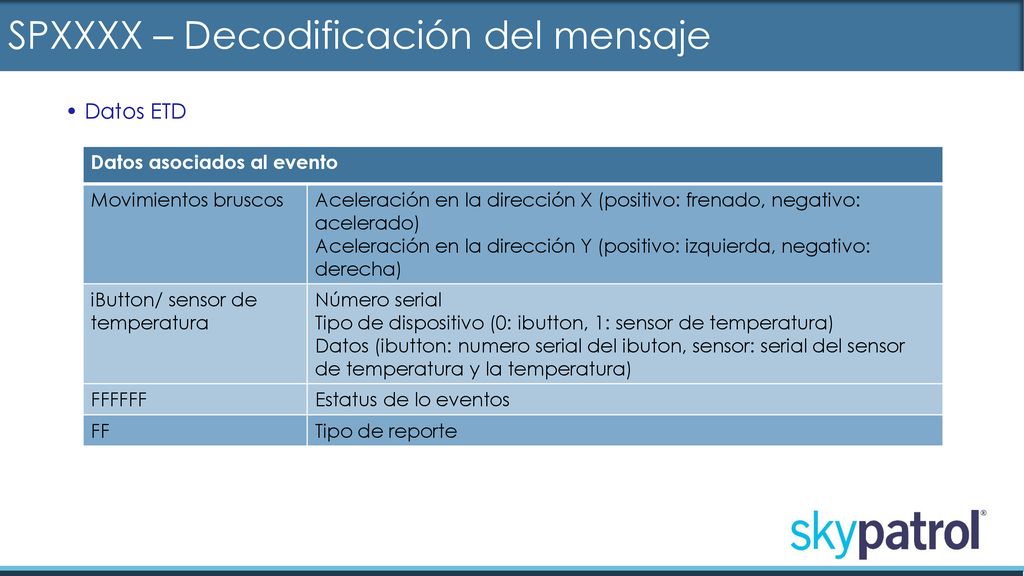

Datos ETD Datos asociados al evento Movimientos bruscos Aceleración en la dirección X (positivo: frenado, negativo: acelerado) Aceleración en la dirección Y (positivo: izquierda, negativo: derecha) iButton/ sensor de temperatura Número serial Tipo de dispositivo (0: ibutton, 1: sensor de temperatura) Datos (ibutton: numero serial del ibuton, sensor: serial del sensor de temperatura y la temperatura) FFFFFF Estatus de lo eventos FF Tipo de reporte

42 SPXXXX – Decodificación del mensaje

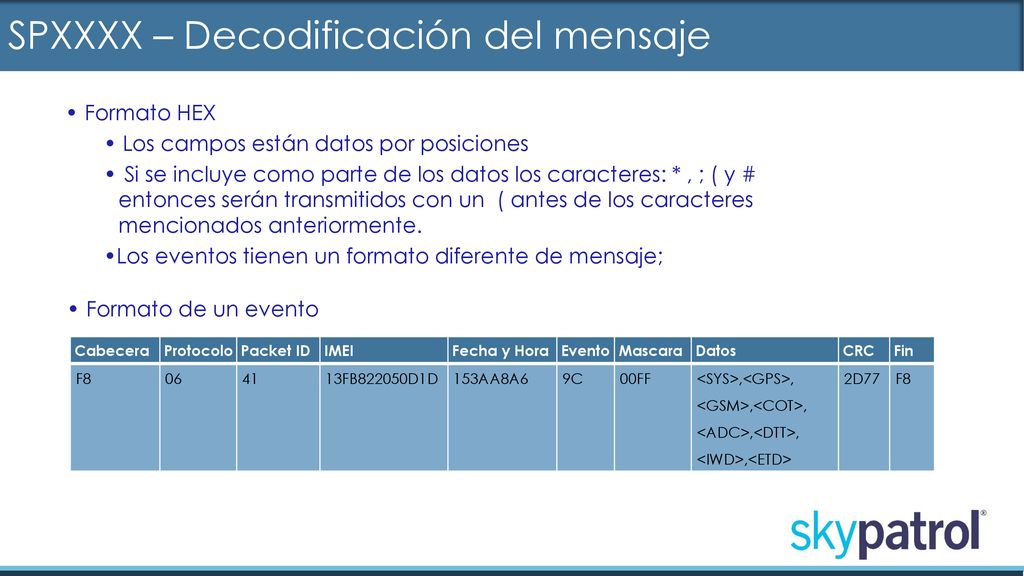

Formato HEX Los campos están datos por posiciones Si se incluye como parte de los datos los caracteres: * , ; ( y # entonces serán transmitidos con un ( antes de los caracteres mencionados anteriormente. Los eventos tienen un formato diferente de mensaje; Formato de un evento  Cabecera Protocolo  Packet ID IMEI Fecha y Hora Evento  Mascara Datos CRC Fin F8 06 41 13FB822050D1D 153AA8A6 9C 00FF <SYS>,<GPS>, <GSM>,<COT>, <ADC>,<DTT>, <IWD>,<ETD> 2D77

43 SPXXXX – Decodificación del mensaje

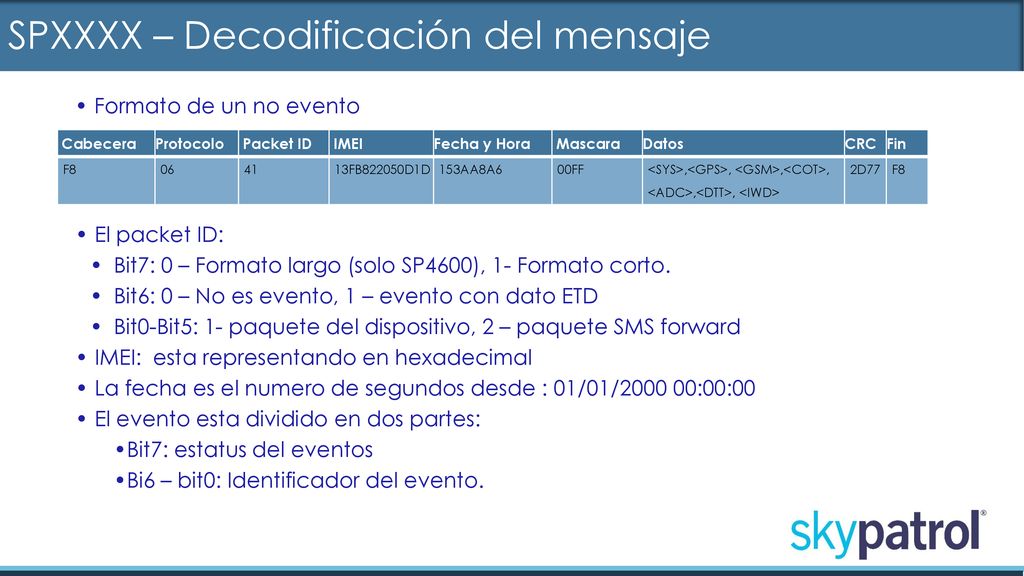

Formato de un no evento  Cabecera Protocolo  Packet ID IMEI Fecha y Hora  Mascara Datos CRC Fin F8 06 41 13FB822050D1D 153AA8A6 00FF <SYS>,<GPS>, <GSM>,<COT>, <ADC>,<DTT>, <IWD> 2D77 El packet ID: Bit7: 0 – Formato largo (solo SP4600), 1- Formato corto. Bit6: 0 – No es evento, 1 – evento con dato ETD Bit0-Bit5: 1- paquete del dispositivo, 2 – paquete SMS forward IMEI: esta representando en hexadecimal La fecha es el numero de segundos desde : 01/01/ :00:00 El evento esta dividido en dos partes: Bit7: estatus del eventos Bi6 – bit0: Identificador del evento.

44 SPXXXX – Decodificación del mensaje

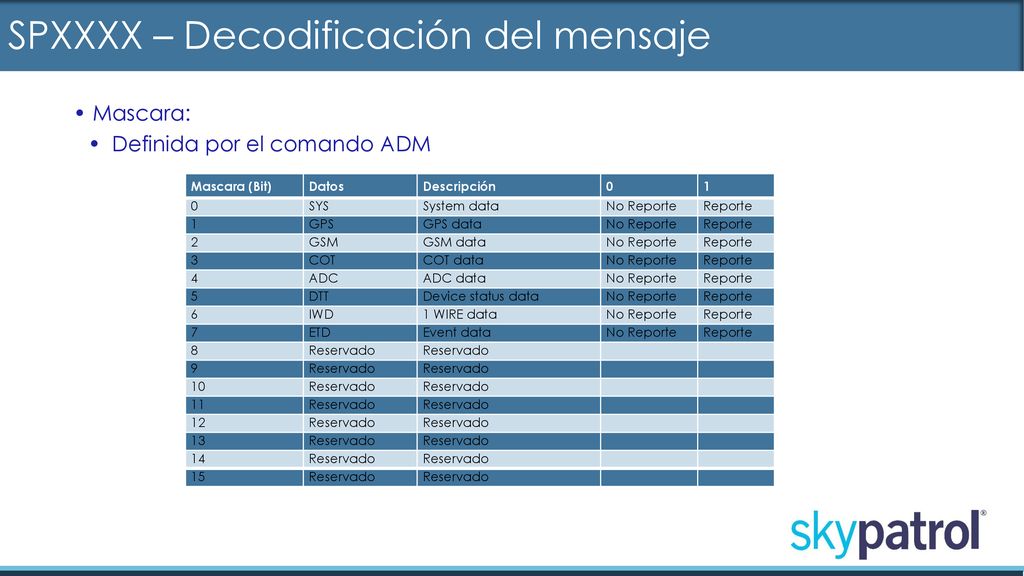

Mascara: Definida por el comando ADM Mascara (Bit) Datos Descripción 1 SYS System data No Reporte Reporte GPS GPS data 2 GSM GSM data 3 COT COT data 4 ADC ADC data 5 DTT Device status data 6 IWD 1 WIRE data 7 ETD Event data 8 Reservado 9 10 11 12 13 14 15

45 SPXXXX – Decodificación del mensaje
Datos del sistema E E3032 11 Longitud de datos SYS 1 bytes 3 Sub-data id Longitud de Sub-data 1 byte Nombre del dispositivo 473653 Data n bytes 1 5 Versión de firmware 56312E3030 2 6 Versión de hardware E3032

46 SPXXXX – Decodificación del mensaje

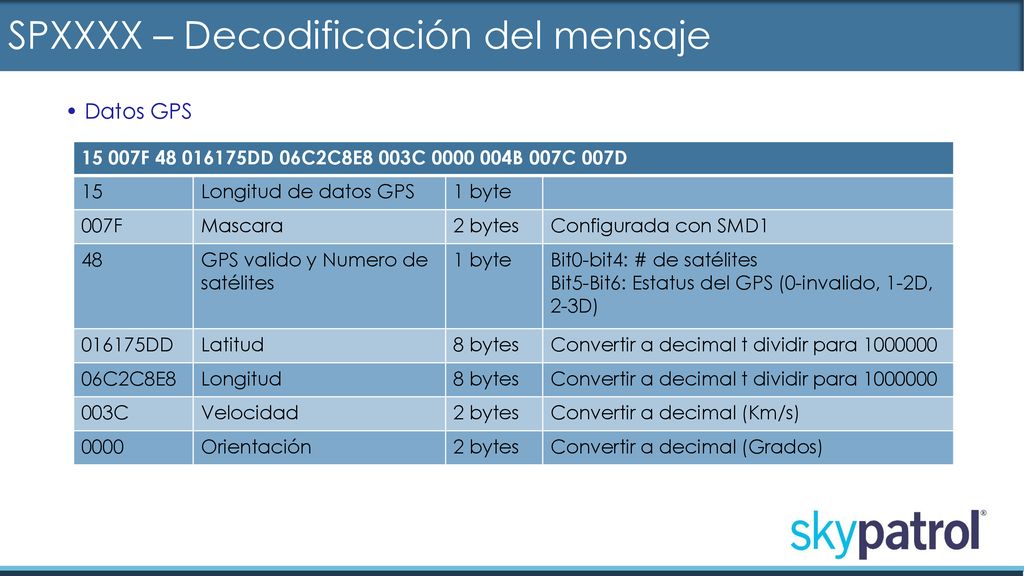

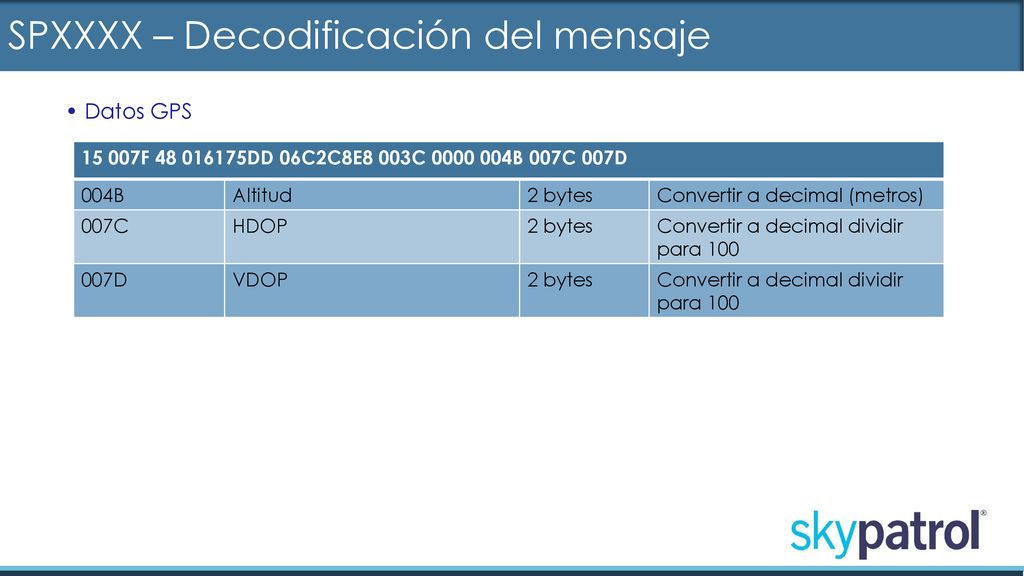

Datos GPS 15 007F DD 06C2C8E8 003C B 007C 007D 15 Longitud de datos GPS 1 byte 007F Mascara 2 bytes Configurada con SMD1 48 GPS valido y Numero de satélites Bit0-bit4: # de satélites Bit5-Bit6: Estatus del GPS (0-invalido, 1-2D, 2-3D) 016175DD Latitud 8 bytes Convertir a decimal t dividir para 06C2C8E8 Longitud 003C Velocidad Convertir a decimal (Km/s) 0000 Orientación Convertir a decimal (Grados)

47 SPXXXX – Decodificación del mensaje
Datos GPS 15 007F DD 06C2C8E8 003C B 007C 007D 004B Altitud 2 bytes Convertir a decimal (metros) 007C HDOP Convertir a decimal dividir para 100 007D VDOP

48 SPXXXX – Decodificación del mensaje

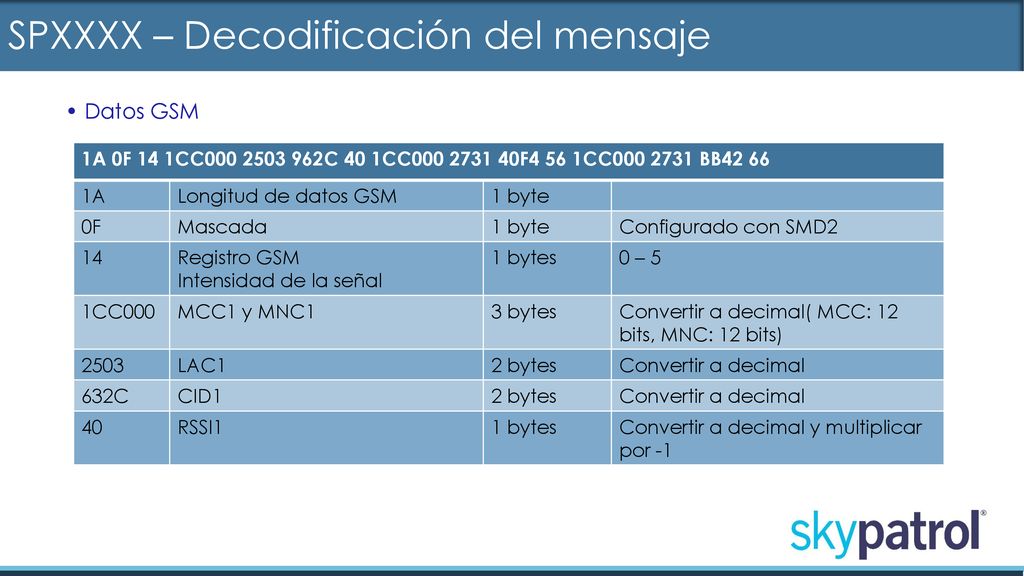

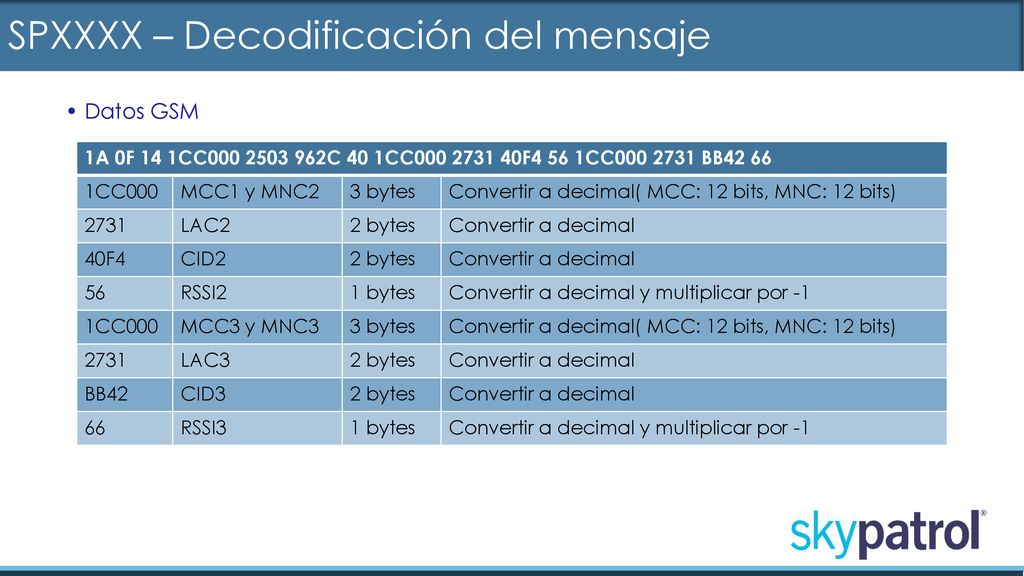

Datos GSM 1A 0F 14 1CC C 40 1CC F4 56 1CC BB42 66 1A Longitud de datos GSM 1 byte 0F Mascada Configurado con SMD2 14 Registro GSM Intensidad de la señal 1 bytes 0 – 5 1CC000 MCC1 y MNC1 3 bytes Convertir a decimal( MCC: 12 bits, MNC: 12 bits) 2503 LAC1 2 bytes Convertir a decimal 632C CID1 40 RSSI1 Convertir a decimal y multiplicar por -1

49 SPXXXX – Decodificación del mensaje
Datos GSM 1A 0F 14 1CC C 40 1CC F4 56 1CC BB42 66 1CC000 MCC1 y MNC2 3 bytes Convertir a decimal( MCC: 12 bits, MNC: 12 bits) 2731 LAC2 2 bytes Convertir a decimal 40F4 CID2 56 RSSI2 1 bytes Convertir a decimal y multiplicar por -1 MCC3 y MNC3 LAC3 BB42 CID3 66 RSSI3

50 SPXXXX – Decodificación del mensaje
Datos COT 0B 0203E8 1297C E8 0B Longitud de datos COT 1 byte 2 Sub-data id Longitud de Sub-data Odometro, convertir a decimal (1000 metros) 03E8 Data n bytes 1 Moro encendido, convertir a decimal (segundos) 97C2 4 200003E8 Entrada 1, pulso o frecuencia 4 bits (1: pulso – 2: frecuencia) 28 bits: datos

51 SPXXXX – Decodificación del mensaje

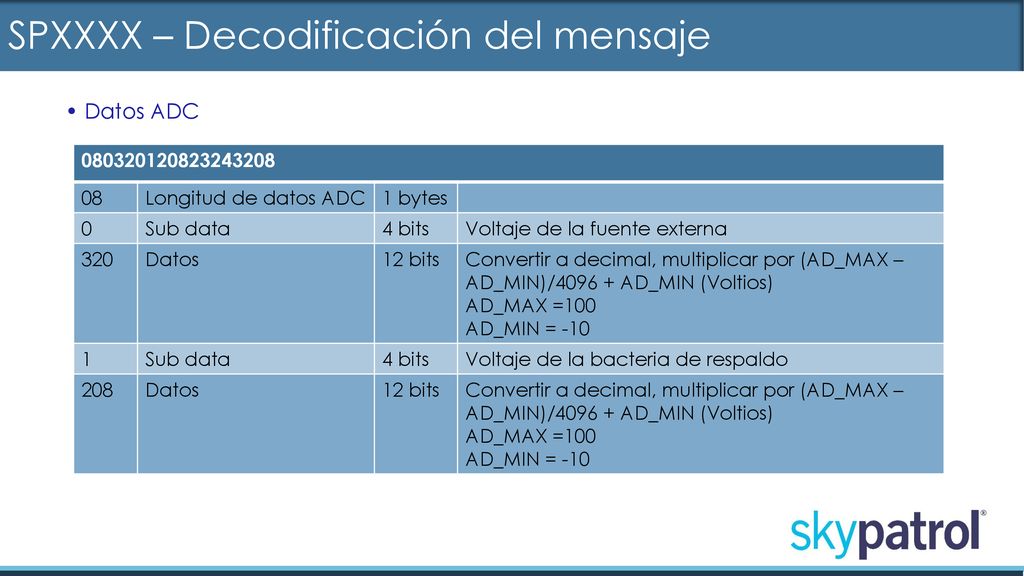

Datos ADC 08 Longitud de datos ADC 1 bytes Sub data 4 bits Voltaje de la fuente externa 320 Datos 12 bits Convertir a decimal, multiplicar por (AD_MAX – AD_MIN)/ AD_MIN (Voltios) AD_MAX =100 AD_MIN = -10 1 Voltaje de la bacteria de respaldo 208

52 SPXXXX – Decodificación del mensaje
Datos ADC 2 Sub data 4 bits Voltaje ADC1 324 Datos 12 bits Convertir a decimal, multiplicar por (AD_MAX – AD_MIN)/ AD_MIN (Voltios) AD_MAX =100 AD_MIN = -10 3 Voltaje ADC2 208

53 SPXXXX – Decodificación del mensaje

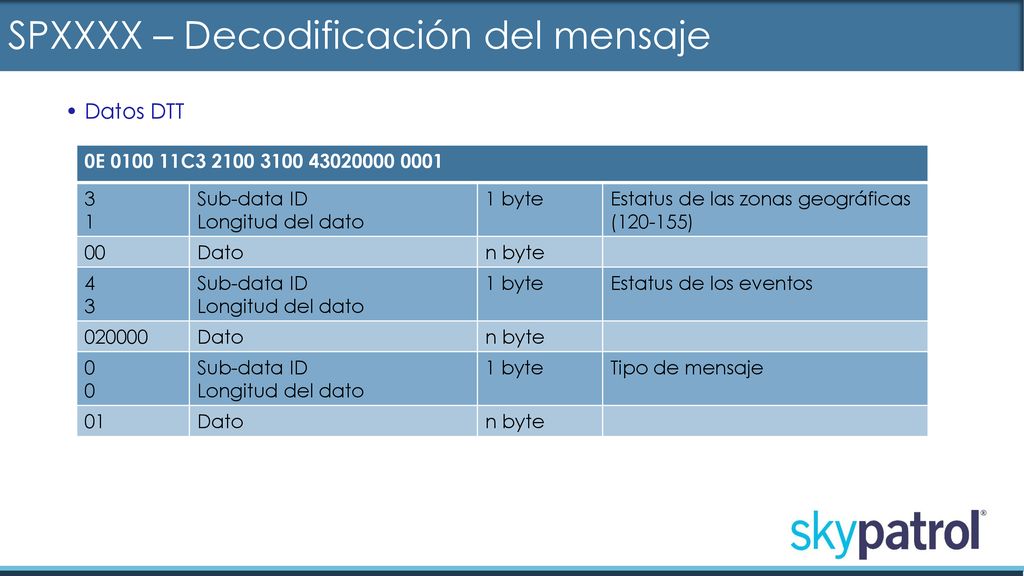

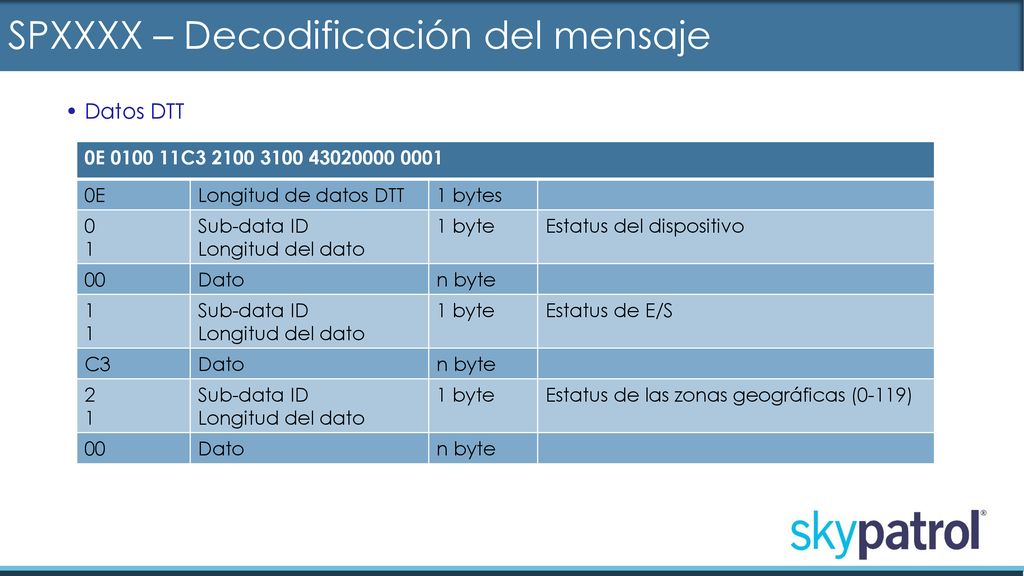

Datos DTT 0E C 0E Longitud de datos DTT 1 bytes 1 Sub-data ID Longitud del dato 1 byte Estatus del dispositivo 00 Dato n byte Estatus de E/S C3 2 Estatus de las zonas geográficas (0-119)

54 SPXXXX – Decodificación del mensaje
Datos DTT 0E C 3 1 Sub-data ID Longitud del dato 1 byte Estatus de las zonas geográficas ( ) 00 Dato n byte 4 Estatus de los eventos 020000 Tipo de mensaje 01

55 SPXXXX – Decodificación del mensaje

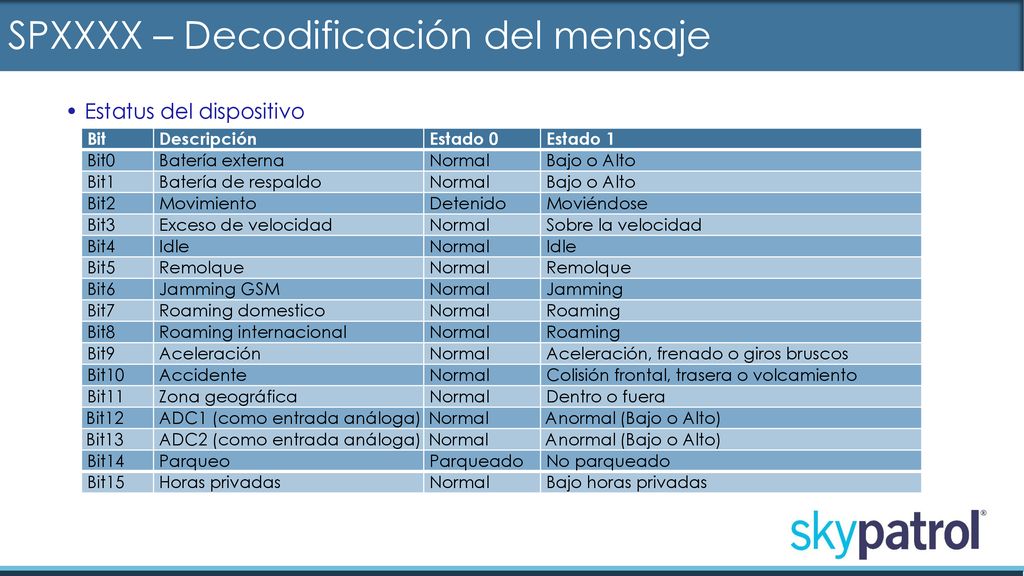

Estatus del dispositivo Bit Descripción Estado 0 Estado 1 Bit0 Batería externa Normal Bajo o Alto Bit1 Batería de respaldo Bit2 Movimiento Detenido Moviéndose Bit3 Exceso de velocidad Sobre la velocidad Bit4 Idle Bit5 Remolque Bit6 Jamming GSM Jamming Bit7 Roaming domestico Roaming Bit8 Roaming internacional Bit9 Aceleración Aceleración, frenado o giros bruscos Bit10 Accidente Colisión frontal, trasera o volcamiento Bit11 Zona geográfica Dentro o fuera  Bit12 ADC1 (como entrada análoga)  Normal  Anormal (Bajo o Alto)  Bit13 ADC2 (como entrada análoga) Bit14 Parqueo Parqueado No parqueado Bit15 Horas privadas Bajo horas privadas

56 SPXXXX – Decodificación del mensaje
Estatus del E/S Bit Descripción Estado 0 Estado 1 Bit0 Estatus de la ignición OFF ON Bit1 Nivel de la entrada 1 Nivel alto o flotante Nivel bajo Bit2 Nivel de la entrada 2 Bit3 Entrada digital 3 (AD1 como digital) Nivel alto Bit4 Entrada digital 4 (AD2 como digital) Bit5 Salida 1 Bit6 Salida 2 Bit7 Salida 3 Tipo de paquete Bit Descripción No definido 1 Reporte periódico 2 Reporte por distancia 3 Reporte por orientación 4 Consulta de localización actual 5 Moviéndose, GPS de no fix a fix 6 Roaming internacional 7 Cambio de APN o servidor 8 Ibutton leído

57 SPXXXX – Decodificación del mensaje
Datos ETD - Velocidad D 03 Longitud de los datos de velocidad 1 byte 2 ID Longitud del dato Estatus de los eventos 006D Dato n byte Convertir a decimal (Km/h)

58 SPXXXX – Decodificación del mensaje

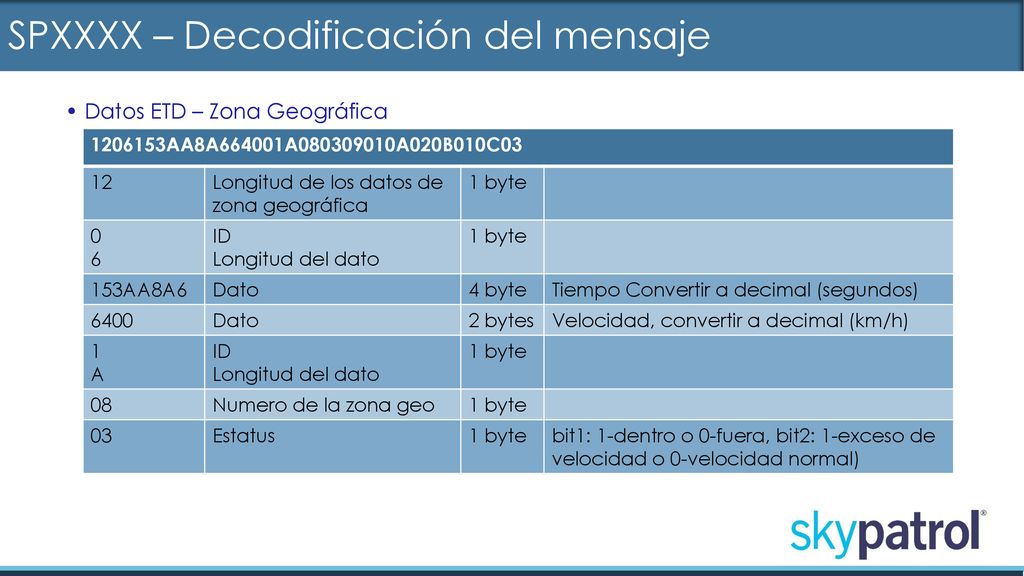

Datos ETD – Zona Geográfica AA8A664001A A020B010C03 12 Longitud de los datos de zona geográfica 1 byte 6 ID Longitud del dato 153AA8A6 Dato 4 byte Tiempo Convertir a decimal (segundos) 6400 2 bytes Velocidad, convertir a decimal (km/h) 1 A 08 Numero de la zona geo 03 Estatus bit1: 1-dentro o 0-fuera, bit2: 1-exceso de velocidad o 0-velocidad normal)

59 SPXXXX – Decodificación del mensaje

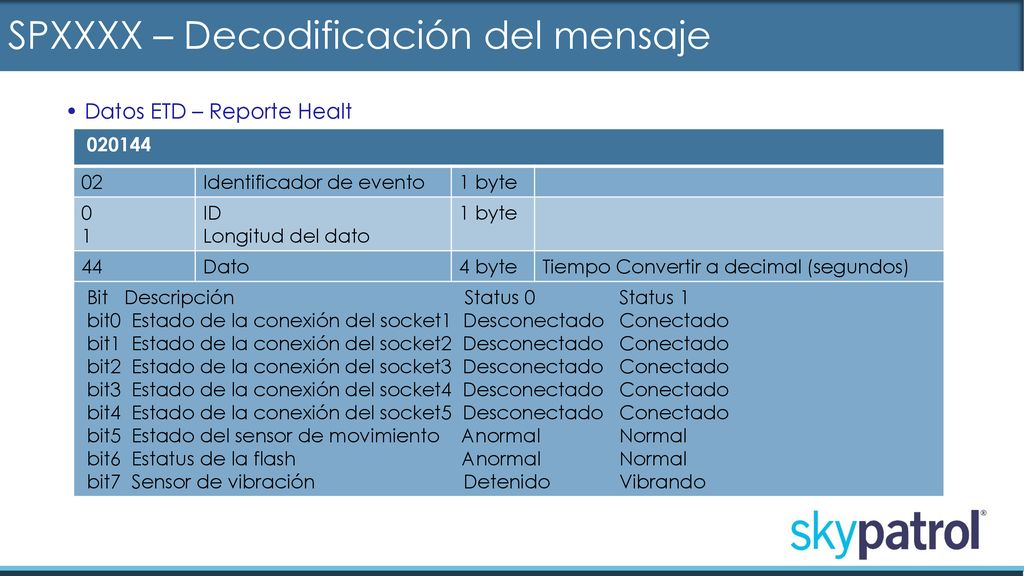

Datos ETD – Reporte Healt 020144 02 Identificador de evento 1 byte 1 ID Longitud del dato 44 Dato 4 byte Tiempo Convertir a decimal (segundos) Bit Descripción Status 0 Status 1 bit0 Estado de la conexión del socket1 Desconectado Conectado bit1 Estado de la conexión del socket2 Desconectado Conectado bit2 Estado de la conexión del socket3 Desconectado Conectado bit3 Estado de la conexión del socket4 Desconectado Conectado bit4 Estado de la conexión del socket5 Desconectado Conectado bit5 Estado del sensor de movimiento Anormal Normal bit6 Estatus de la flash Anormal Normal bit7 Sensor de vibración Detenido Vibrando

60 SPXXXX – Decodificación del mensaje
Datos ETD – Colisiones 05 04FF9C00D7 05 Identificador de evento 1 byte 4 ID Longitud del dato FF9C Aceleración en X 2 bytes Convertir a decimal y dividir para 1000 (g) 00D7 Aceleración en Y

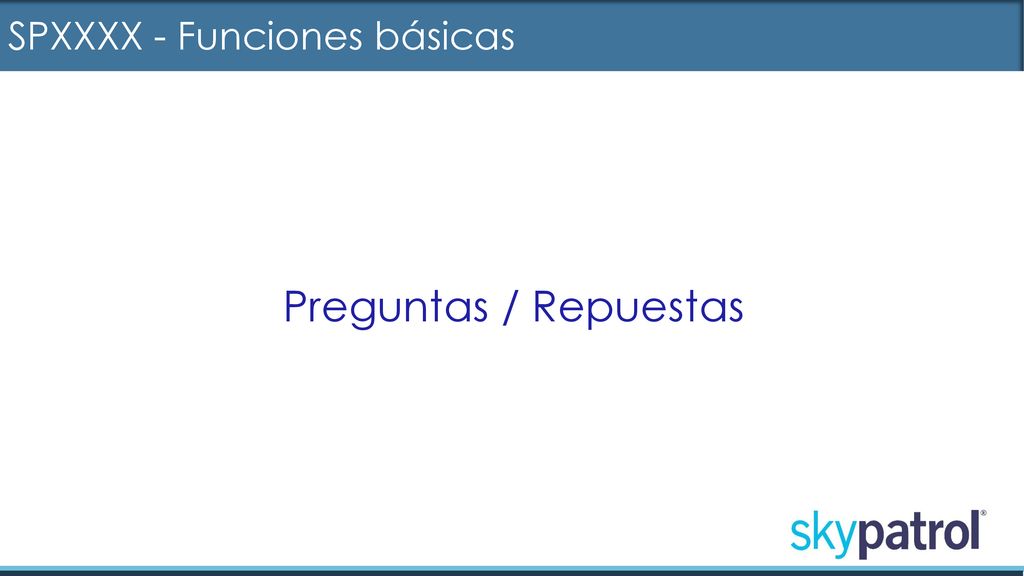

61 Preguntas / Repuestas SPXXXX - Funciones básicas
