UNA VÁLVULA SE PUEDE DEFINIR COMO UN APARATO MECÁNICO CON EL CUAL SE PUEDE INICIAR, DETENER O REGULAR LA CIRCULACIÓN (PASO) DE LÍQUIDOS O GASES O MEDIANTE.

Presentación del tema: "UNA VÁLVULA SE PUEDE DEFINIR COMO UN APARATO MECÁNICO CON EL CUAL SE PUEDE INICIAR, DETENER O REGULAR LA CIRCULACIÓN (PASO) DE LÍQUIDOS O GASES O MEDIANTE."— Transcripción de la presentación:

1

2 UNA VÁLVULA SE PUEDE DEFINIR COMO UN APARATO MECÁNICO CON EL CUAL SE PUEDE INICIAR, DETENER O REGULAR LA CIRCULACIÓN (PASO) DE LÍQUIDOS O GASES O MEDIANTE UNA PIEZA MOVIBLE QUE ABRE, CIERRA U OBSTRUYE EN FORMA PARCIAL UNO O MÁS ORIFICIOS O CONDUCTOS.

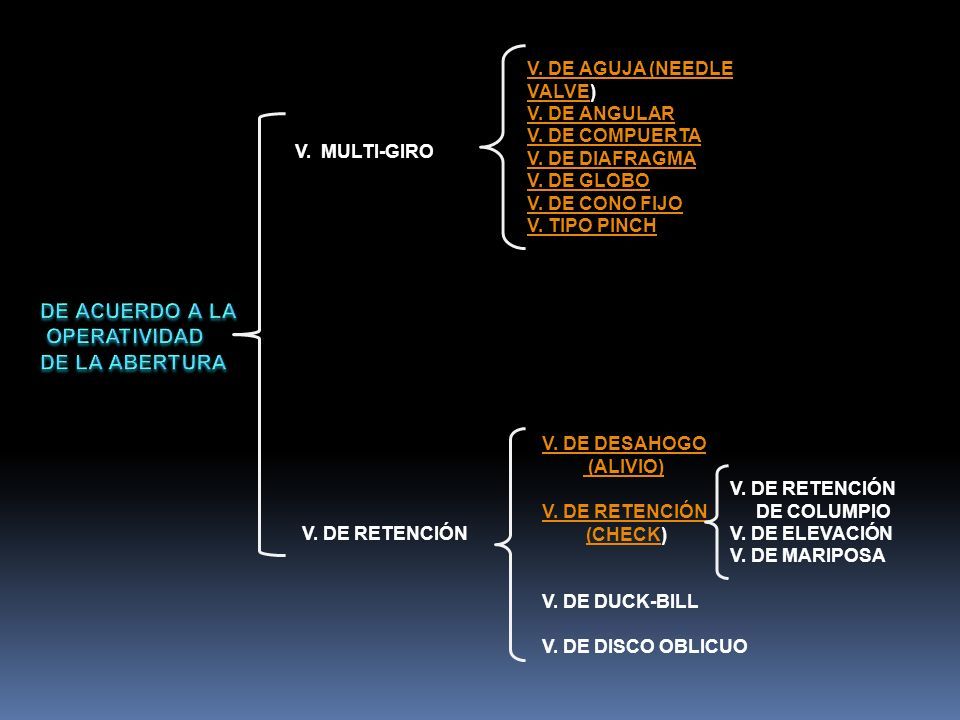

3 V. MULTI-GIRO V. DE AGUJA (NEEDLE VALVEV. DE AGUJA (NEEDLE VALVE) V. DE ANGULAR V. DE COMPUERTA V. DE DIAFRAGMA V. DE GLOBO V. DE CONO FIJO V. TIPO PINCH V. DE RETENCIÓN (CHECK(CHECK) V. DE DESAHOGO (ALIVIO) V. DE RETENCIÓN DE COLUMPIO V. DE ELEVACIÓN V. DE MARIPOSA V. DE DUCK-BILL V. DE DISCO OBLICUO

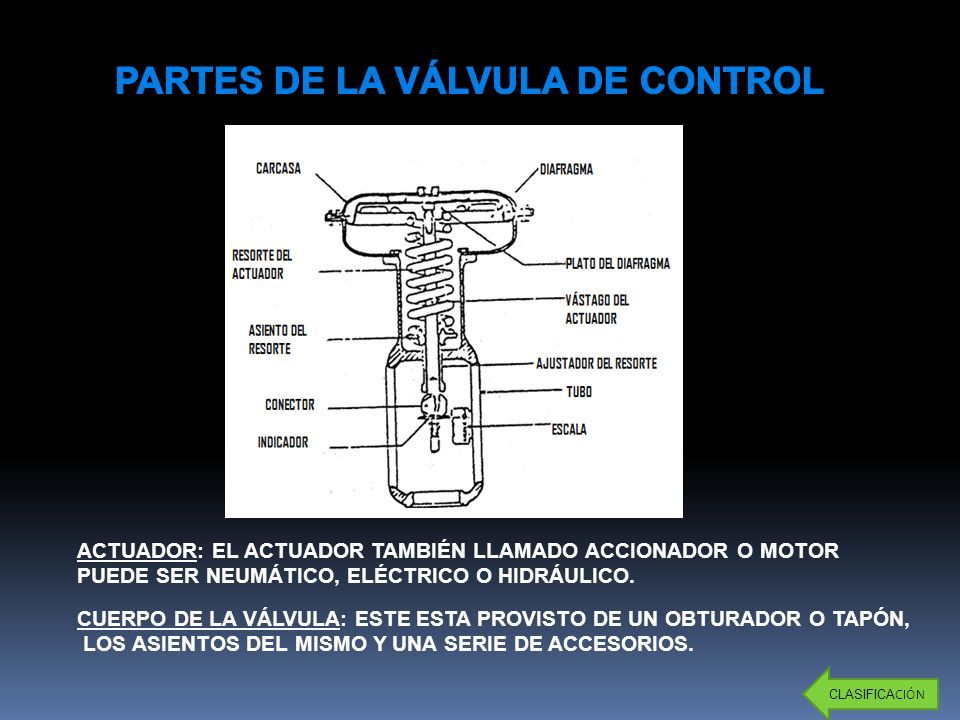

4 ACTUADOR: EL ACTUADOR TAMBIÉN LLAMADO ACCIONADOR O MOTOR PUEDE SER NEUMÁTICO, ELÉCTRICO O HIDRÁULICO. CUERPO DE LA VÁLVULA: ESTE ESTA PROVISTO DE UN OBTURADOR O TAPÓN, LOS ASIENTOS DEL MISMO Y UNA SERIE DE ACCESORIOS. CLASIFICA CIÓN

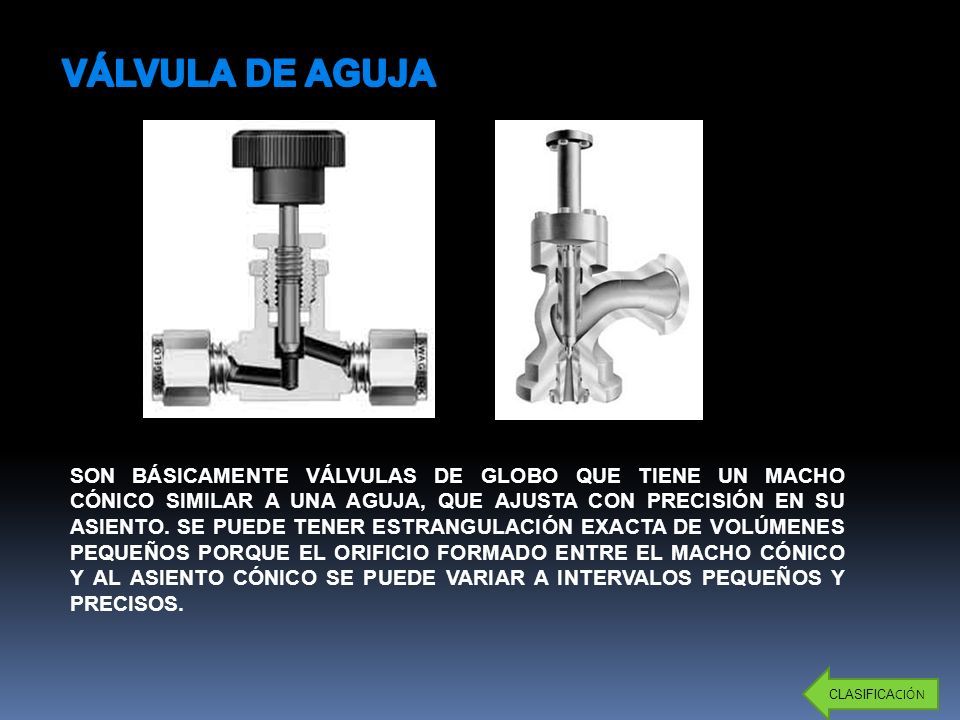

5 SON BÁSICAMENTE VÁLVULAS DE GLOBO QUE TIENE UN MACHO CÓNICO SIMILAR A UNA AGUJA, QUE AJUSTA CON PRECISIÓN EN SU ASIENTO. SE PUEDE TENER ESTRANGULACIÓN EXACTA DE VOLÚMENES PEQUEÑOS PORQUE EL ORIFICIO FORMADO ENTRE EL MACHO CÓNICO Y AL ASIENTO CÓNICO SE PUEDE VARIAR A INTERVALOS PEQUEÑOS Y PRECISOS. CLASIFICA CIÓN

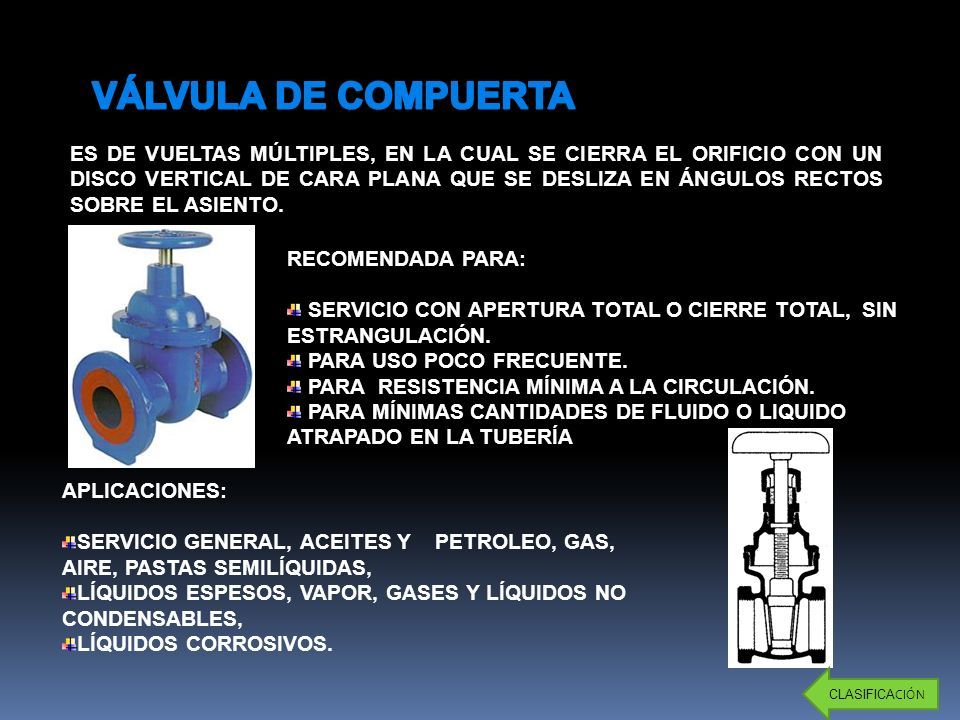

6 ES DE VUELTAS MÚLTIPLES, EN LA CUAL SE CIERRA EL ORIFICIO CON UN DISCO VERTICAL DE CARA PLANA QUE SE DESLIZA EN ÁNGULOS RECTOS SOBRE EL ASIENTO. RECOMENDADA PARA: SERVICIO CON APERTURA TOTAL O CIERRE TOTAL, SIN ESTRANGULACIÓN. PARA USO POCO FRECUENTE. PARA RESISTENCIA MÍNIMA A LA CIRCULACIÓN. PARA MÍNIMAS CANTIDADES DE FLUIDO O LIQUIDO ATRAPADO EN LA TUBERÍA APLICACIONES: SERVICIO GENERAL, ACEITES Y PETROLEO, GAS, AIRE, PASTAS SEMILÍQUIDAS, LÍQUIDOS ESPESOS, VAPOR, GASES Y LÍQUIDOS NO CONDENSABLES, LÍQUIDOS CORROSIVOS. CLASIFICA CIÓN

7 UNA VÁLVULA DE GLOBO ES DE VUELTAS MÚLTIPLES, EN LA CUAL EL CIERRE SE LOGRA POR MEDIO DE UN DISCO O TAPÓN QUE SIERRA O CORTA EL PASO DEL FLUIDO EN UN ASIENTO QUE SUELE ESTAR PARALELO CON LA CIRCULACIÓN EN LA TUBERÍA RECOMENDADA PARA: ESTRANGULACIÓN O REGULACIÓN DE CIRCULACIÓN. PARA ACCIONAMIENTO FRECUENTE. PARA CORTE POSITIVO DE GASES O AIRE. CUANDO ES ACEPTABLE CIERTA RESISTENCIA A LA CIRCULACIÓN. APLICACIONES: SERVICIO GENERAL, LÍQUIDOS, VAPORES, GASES, CORROSIVOS, PASTAS SEMILÍQUIDAS. CLASIFICA CIÓN

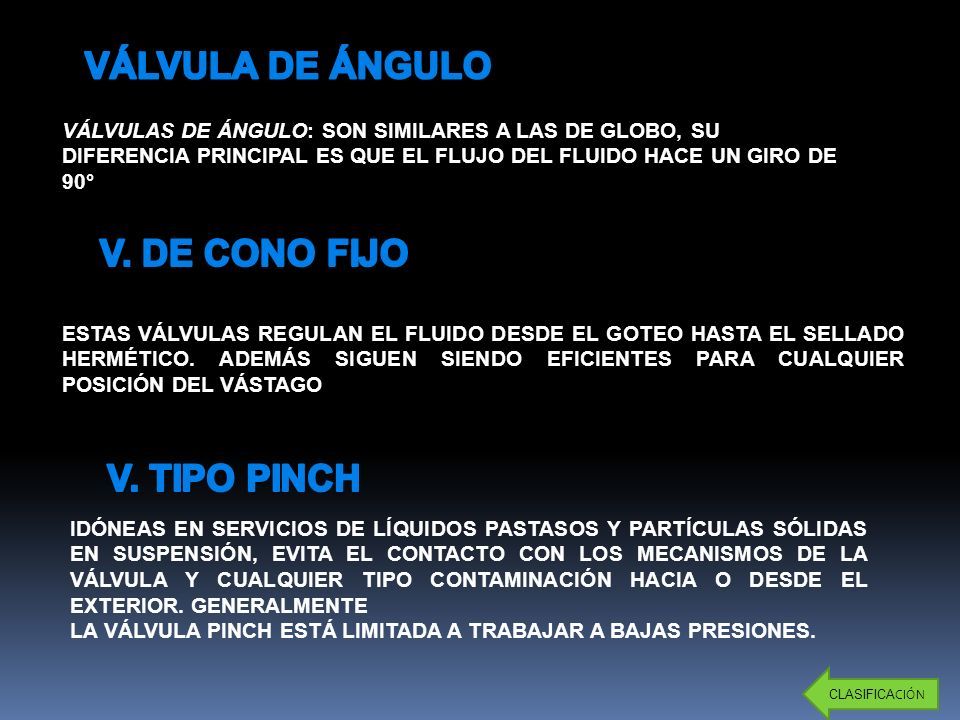

8 ESTAS VÁLVULAS REGULAN EL FLUIDO DESDE EL GOTEO HASTA EL SELLADO HERMÉTICO. ADEMÁS SIGUEN SIENDO EFICIENTES PARA CUALQUIER POSICIÓN DEL VÁSTAGO IDÓNEAS EN SERVICIOS DE LÍQUIDOS PASTASOS Y PARTÍCULAS SÓLIDAS EN SUSPENSIÓN, EVITA EL CONTACTO CON LOS MECANISMOS DE LA VÁLVULA Y CUALQUIER TIPO CONTAMINACIÓN HACIA O DESDE EL EXTERIOR. GENERALMENTE LA VÁLVULA PINCH ESTÁ LIMITADA A TRABAJAR A BAJAS PRESIONES. VÁLVULAS DE ÁNGULO: SON SIMILARES A LAS DE GLOBO, SU DIFERENCIA PRINCIPAL ES QUE EL FLUJO DEL FLUIDO HACE UN GIRO DE 90° CLASIFICA CIÓN

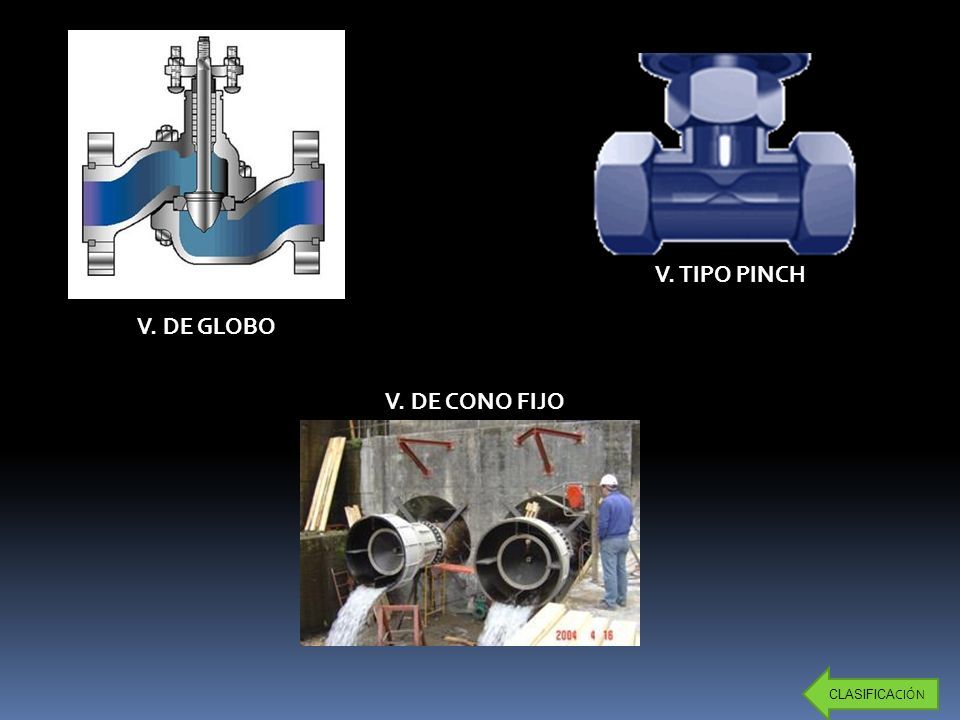

9 V. DE GLOBO V. DE CONO FIJO V. TIPO PINCH CLASIFICA CIÓN

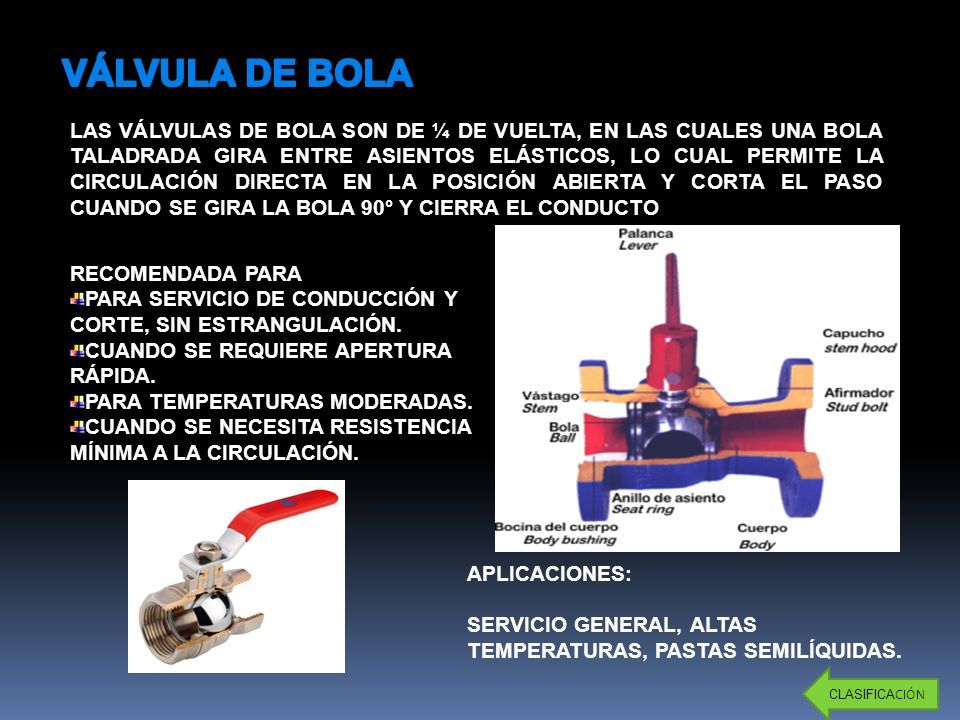

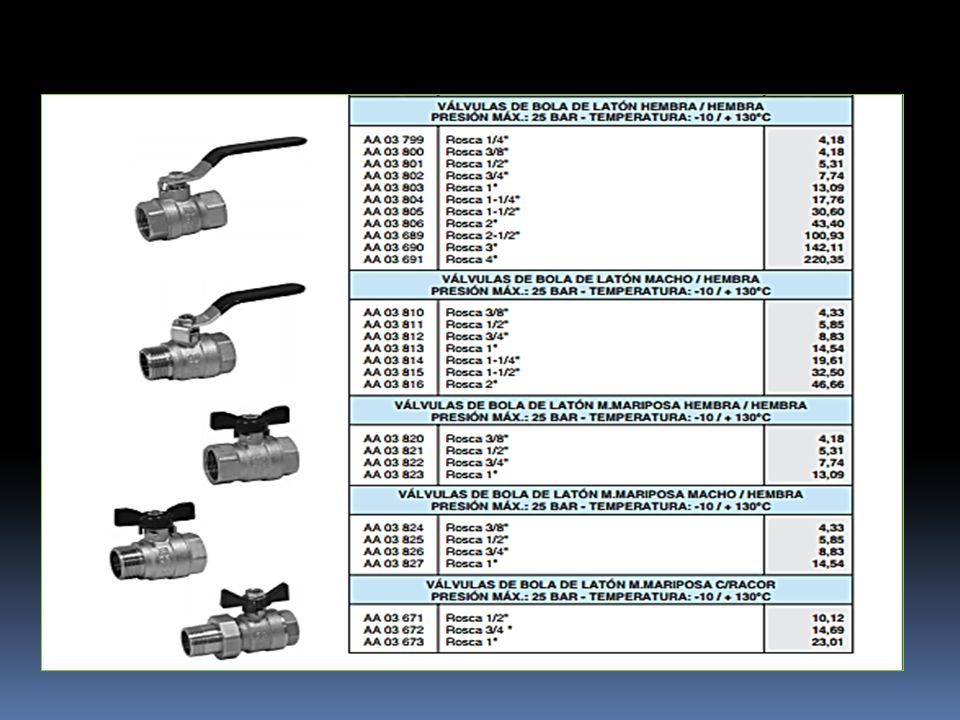

10 LAS VÁLVULAS DE BOLA SON DE ¼ DE VUELTA, EN LAS CUALES UNA BOLA TALADRADA GIRA ENTRE ASIENTOS ELÁSTICOS, LO CUAL PERMITE LA CIRCULACIÓN DIRECTA EN LA POSICIÓN ABIERTA Y CORTA EL PASO CUANDO SE GIRA LA BOLA 90° Y CIERRA EL CONDUCTO APLICACIONES: SERVICIO GENERAL, ALTAS TEMPERATURAS, PASTAS SEMILÍQUIDAS. RECOMENDADA PARA PARA SERVICIO DE CONDUCCIÓN Y CORTE, SIN ESTRANGULACIÓN. CUANDO SE REQUIERE APERTURA RÁPIDA. PARA TEMPERATURAS MODERADAS. CUANDO SE NECESITA RESISTENCIA MÍNIMA A LA CIRCULACIÓN. CLASIFICA CIÓN

11 UNA VÁLVULA DE DESAHOGO ES UN DISPOSITIVO AUTOMÁTICO PARA DESAHOGO DE LA PRESIÓN ACCIONADO POR LA PRESIÓN ESTÁTICA CORRIENTE ARRIBA DE LA VÁLVULA Y QUE TIENE APERTURA ADICIONAL CON EL AUMENTO EN LA PRESIÓN EN RELACIÓN CON SU FUNCIONAMIENTO. SU SERVICIO PRINCIPAL ES CON LÍQUIDOS. LOS MATERIALES PARA LOS RESORTES DE LAS VÁLVULAS SUELEN SER DE ACERO AL CARBONO PARA SERVICIO A MENOS DE 450°F. PARA UNA TEMPERATURA MAYOR, SE NECESITAN RESORTES CON ALEACIÓN DE TUNGSTENO Y TAMBIÉN HAY RESORTES DE ACERO INOXIDABLE. ESTÁN DISPONIBLES DIVERSOS TIPOS DE REVESTIMIENTOS A LA CORROSIÓN. CLASIFICA CIÓN

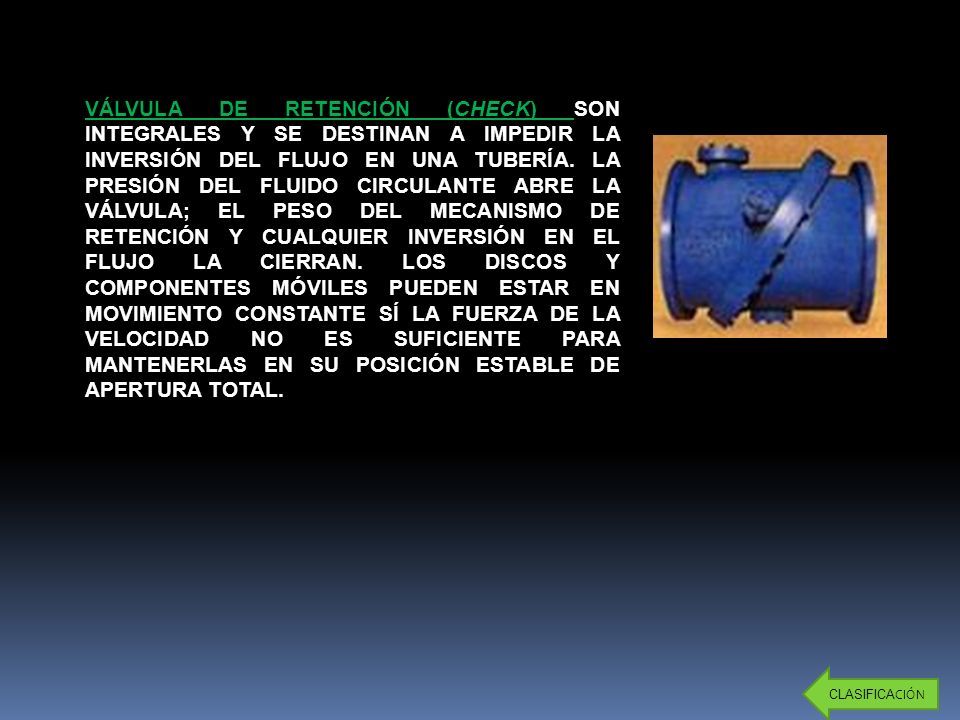

12 VÁLVULA DE RETENCIÓN (CHECK) SON INTEGRALES Y SE DESTINAN A IMPEDIR LA INVERSIÓN DEL FLUJO EN UNA TUBERÍA. LA PRESIÓN DEL FLUIDO CIRCULANTE ABRE LA VÁLVULA; EL PESO DEL MECANISMO DE RETENCIÓN Y CUALQUIER INVERSIÓN EN EL FLUJO LA CIERRAN. LOS DISCOS Y COMPONENTES MÓVILES PUEDEN ESTAR EN MOVIMIENTO CONSTANTE SÍ LA FUERZA DE LA VELOCIDAD NO ES SUFICIENTE PARA MANTENERLAS EN SU POSICIÓN ESTABLE DE APERTURA TOTAL. CLASIFICA CIÓN

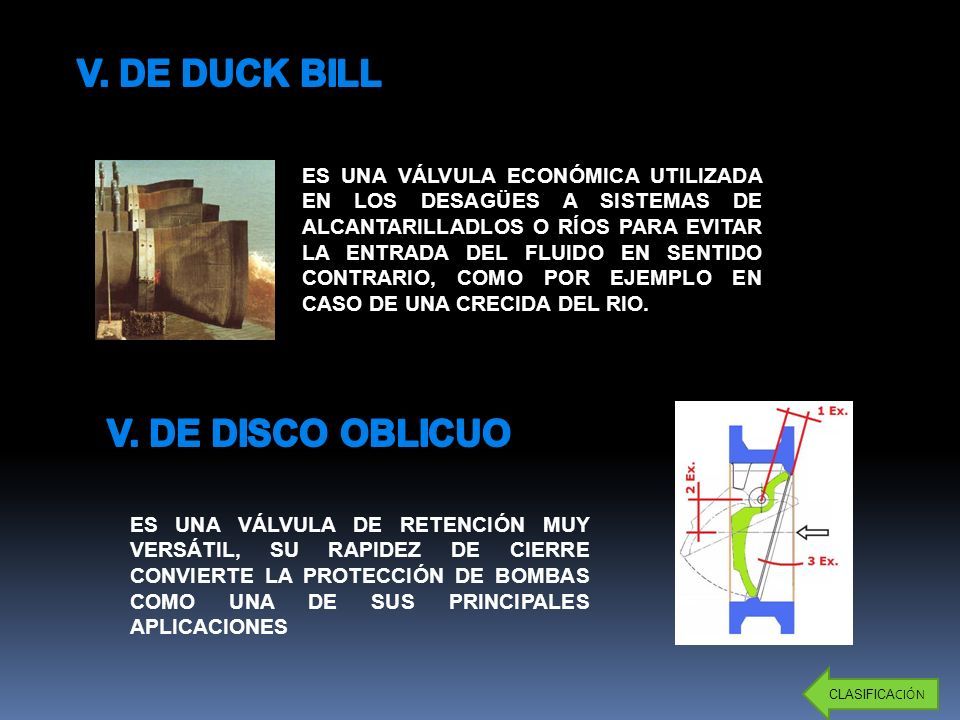

13 ES UNA VÁLVULA ECONÓMICA UTILIZADA EN LOS DESAGÜES A SISTEMAS DE ALCANTARILLADLOS O RÍOS PARA EVITAR LA ENTRADA DEL FLUIDO EN SENTIDO CONTRARIO, COMO POR EJEMPLO EN CASO DE UNA CRECIDA DEL RIO. ES UNA VÁLVULA DE RETENCIÓN MUY VERSÁTIL, SU RAPIDEZ DE CIERRE CONVIERTE LA PROTECCIÓN DE BOMBAS COMO UNA DE SUS PRINCIPALES APLICACIONES CLASIFICA CIÓN

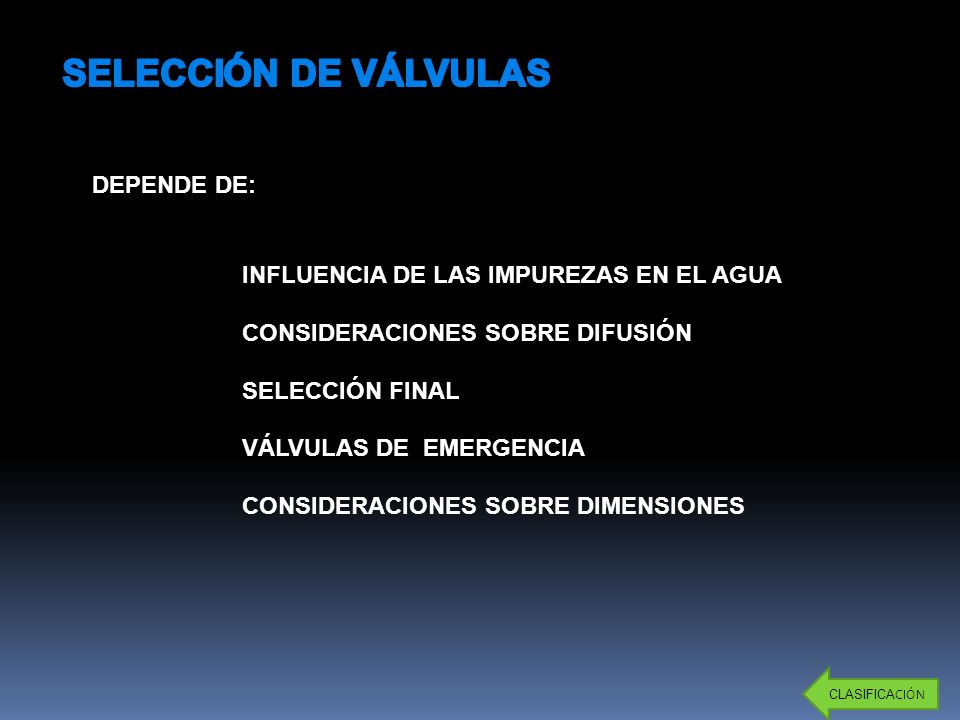

14 DEPENDE DE: INFLUENCIA DE LAS IMPUREZAS EN EL AGUA CONSIDERACIONES SOBRE DIFUSIÓN SELECCIÓN FINAL VÁLVULAS DE EMERGENCIA CONSIDERACIONES SOBRE DIMENSIONES CLASIFICA CIÓN

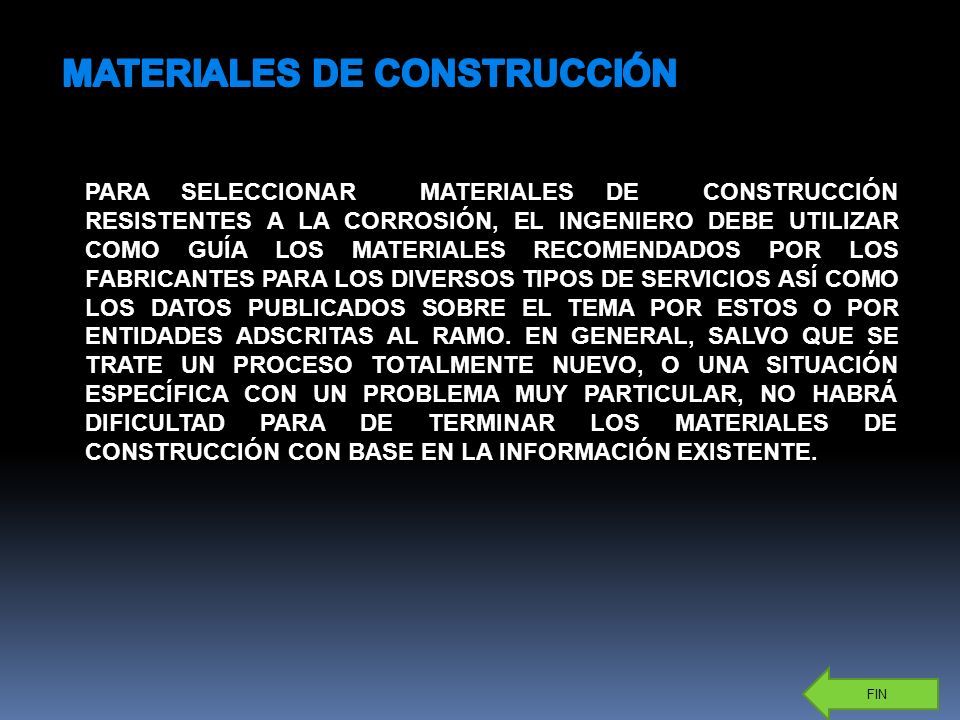

15 PARA SELECCIONAR MATERIALES DE CONSTRUCCIÓN RESISTENTES A LA CORROSIÓN, EL INGENIERO DEBE UTILIZAR COMO GUÍA LOS MATERIALES RECOMENDADOS POR LOS FABRICANTES PARA LOS DIVERSOS TIPOS DE SERVICIOS ASÍ COMO LOS DATOS PUBLICADOS SOBRE EL TEMA POR ESTOS O POR ENTIDADES ADSCRITAS AL RAMO. EN GENERAL, SALVO QUE SE TRATE UN PROCESO TOTALMENTE NUEVO, O UNA SITUACIÓN ESPECÍFICA CON UN PROBLEMA MUY PARTICULAR, NO HABRÁ DIFICULTAD PARA DE TERMINAR LOS MATERIALES DE CONSTRUCCIÓN CON BASE EN LA INFORMACIÓN EXISTENTE. FIN

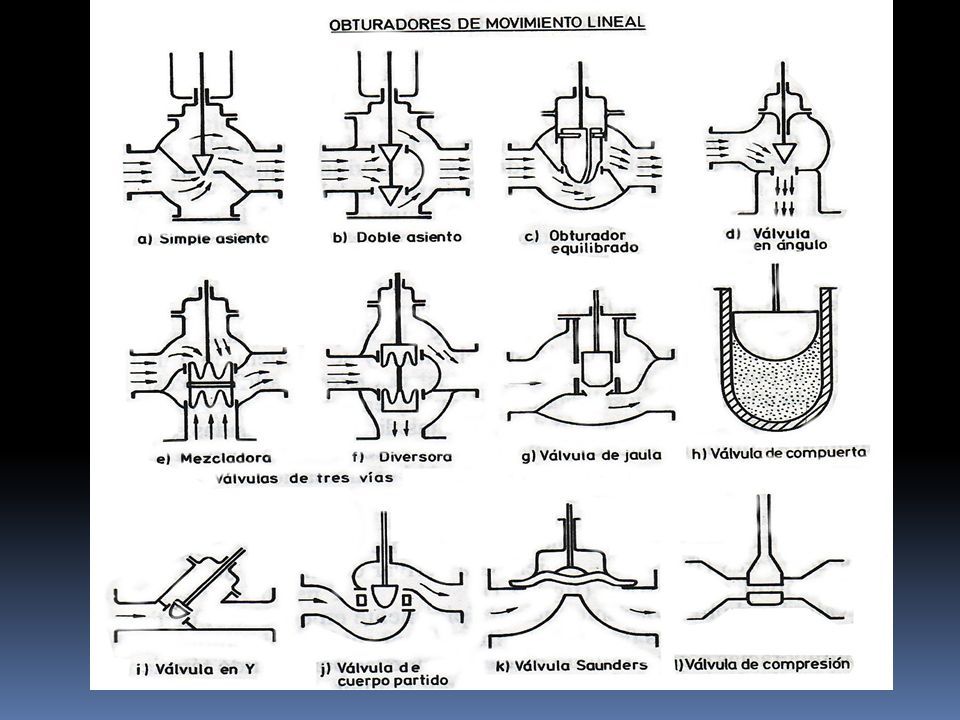

16

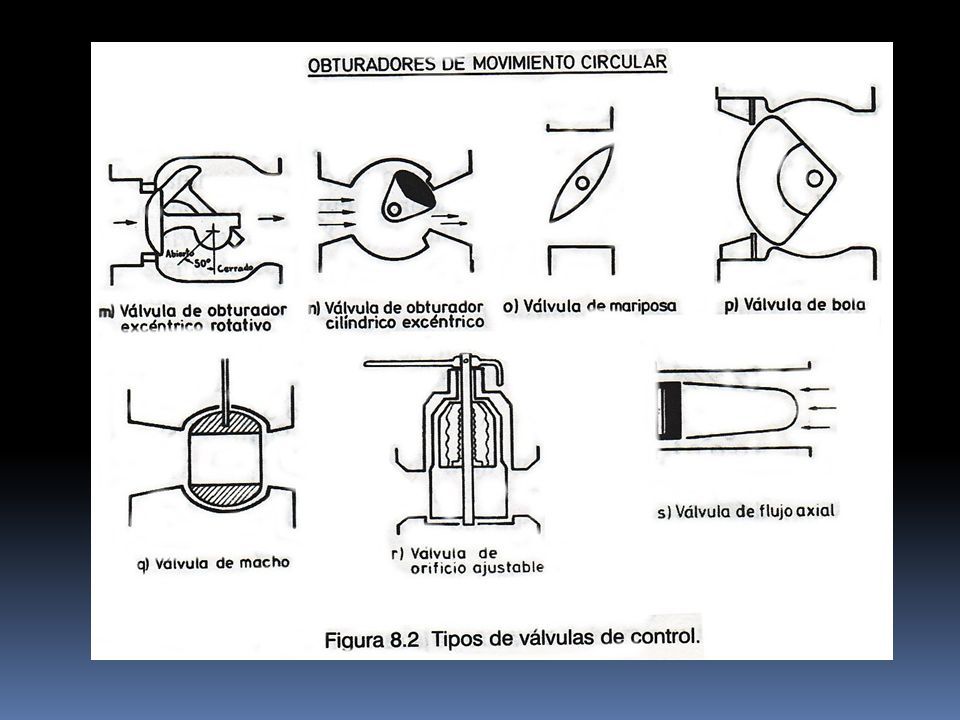

17

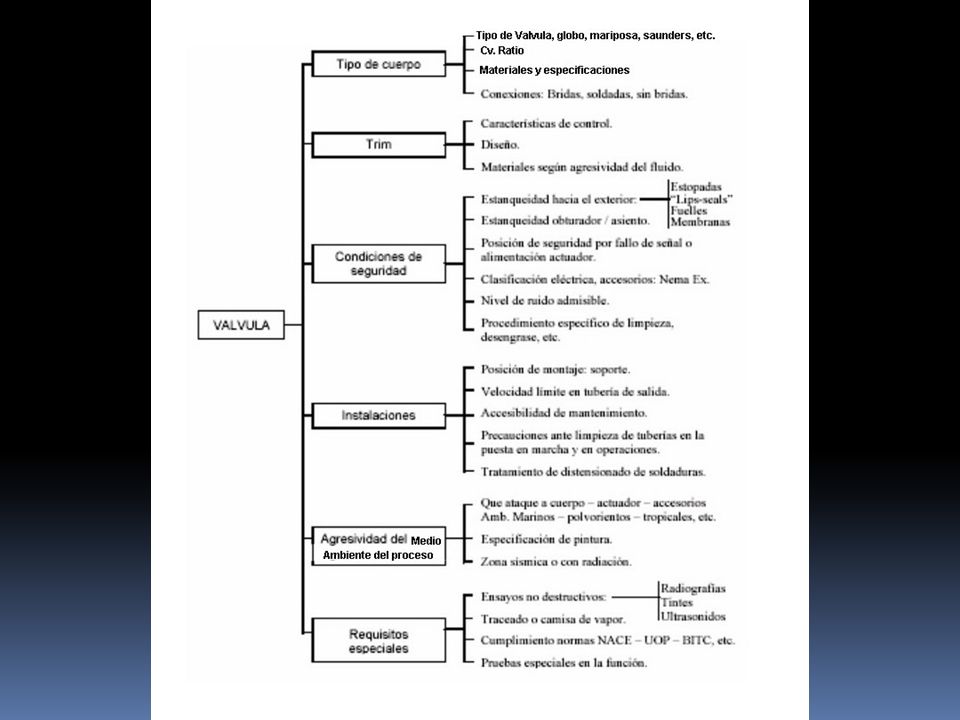

18

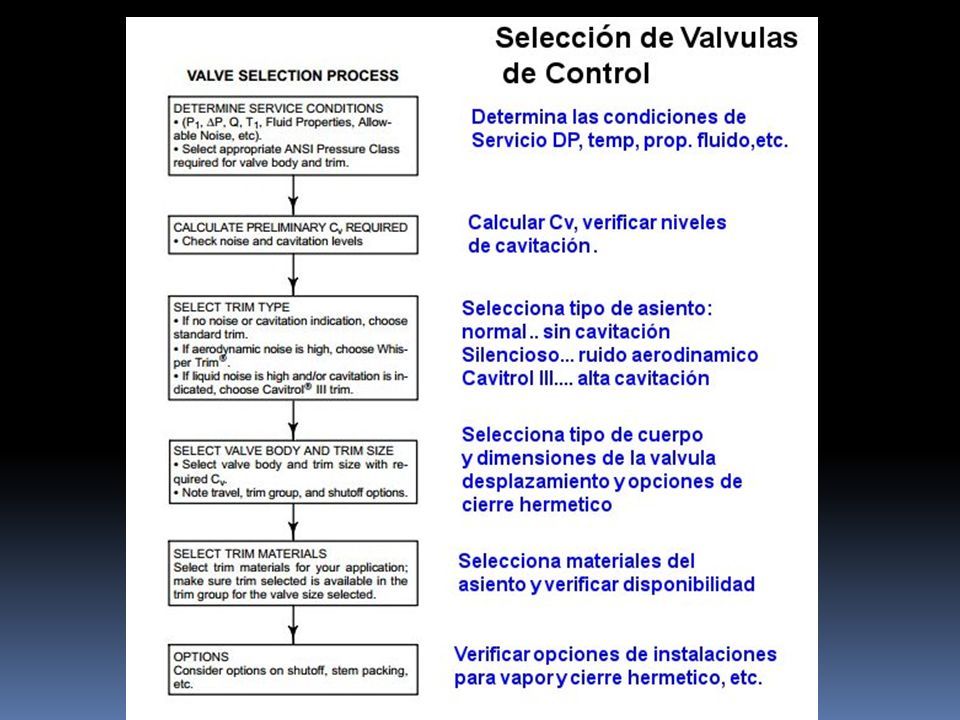

19

20

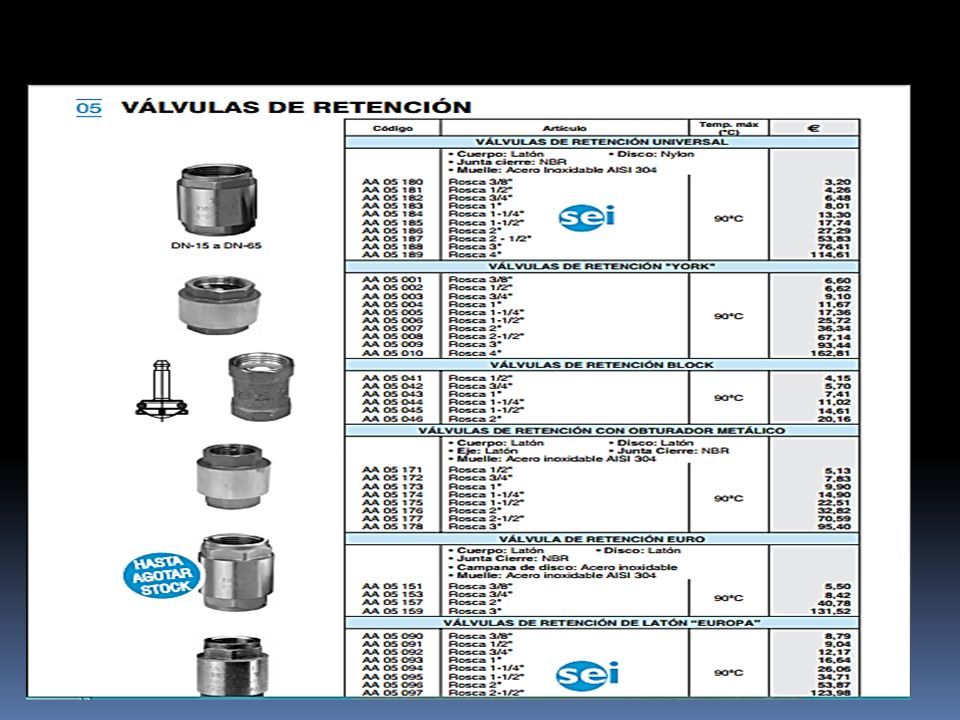

21

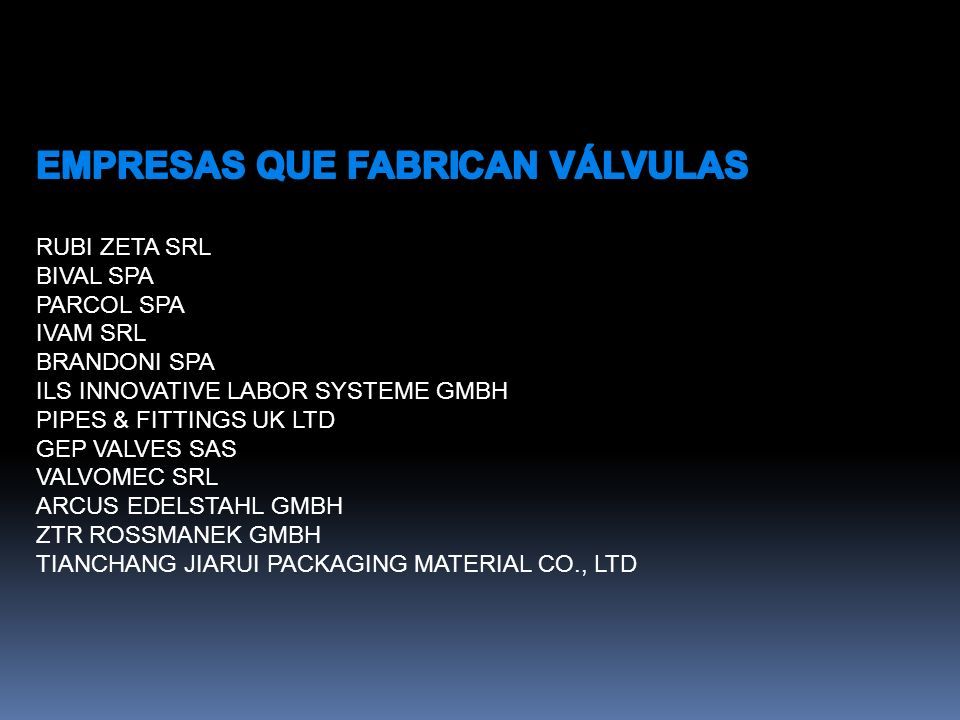

22

23
