1 Sistemas de Representación
Planos de taller, Dibujo de desplazamiento a partir de planos de conjuntos

2 Planificación de la clase
Clase en dos etapas Descriptiva Aprox. 20 minutos. Planteo de contexto. Desarrollo del tema. De elaboración Aprox. 20 min. Elaboración de un plano en explosión mediante SE.

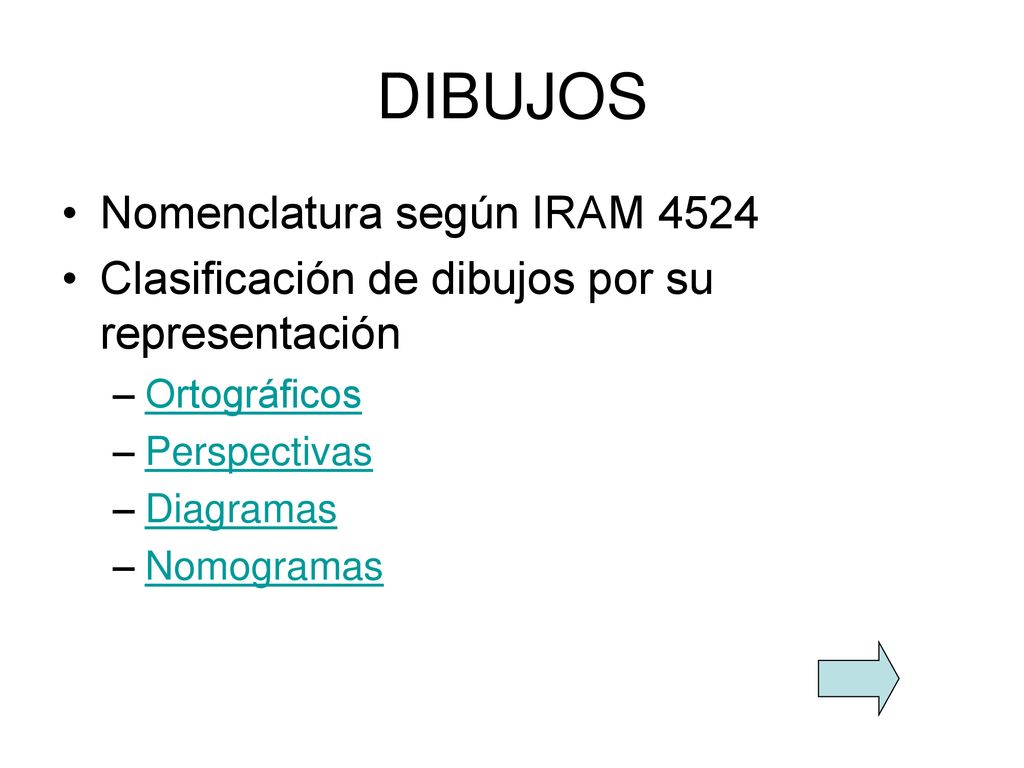

3 DIBUJOS Nomenclatura según IRAM 4524
Clasificación de dibujos por su representación Ortográficos Perspectivas Diagramas Nomogramas

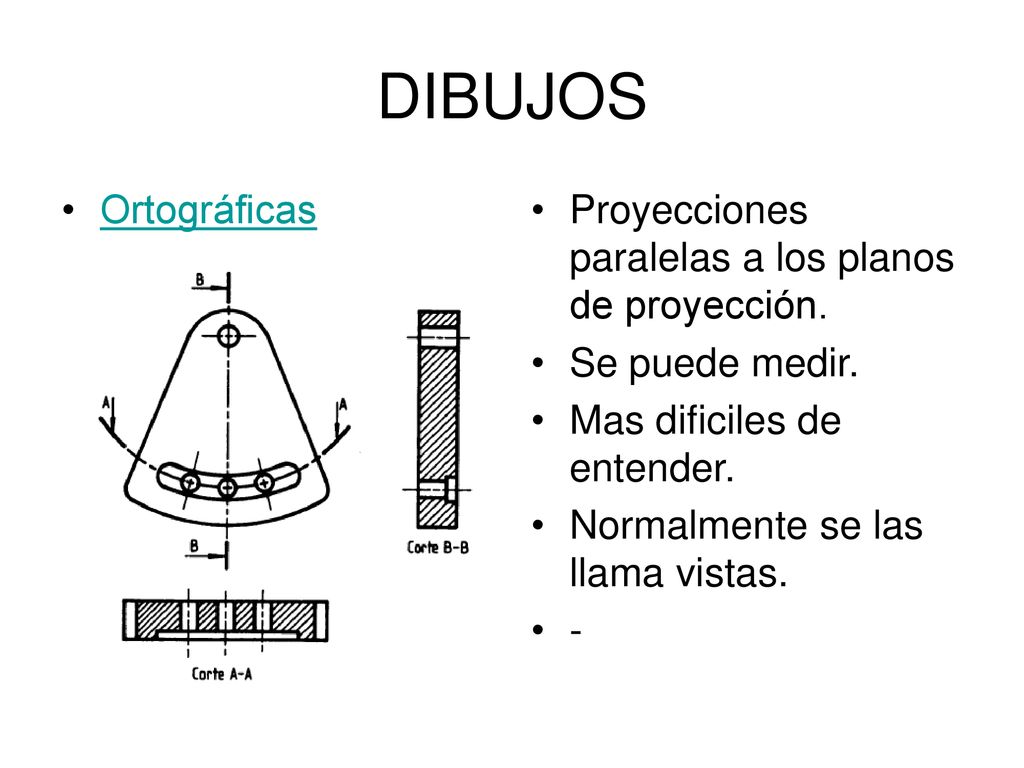

4 DIBUJOS Ortográficas Proyecciones paralelas a los planos de proyección. Se puede medir. Mas dificiles de entender. Normalmente se las llama vistas. -

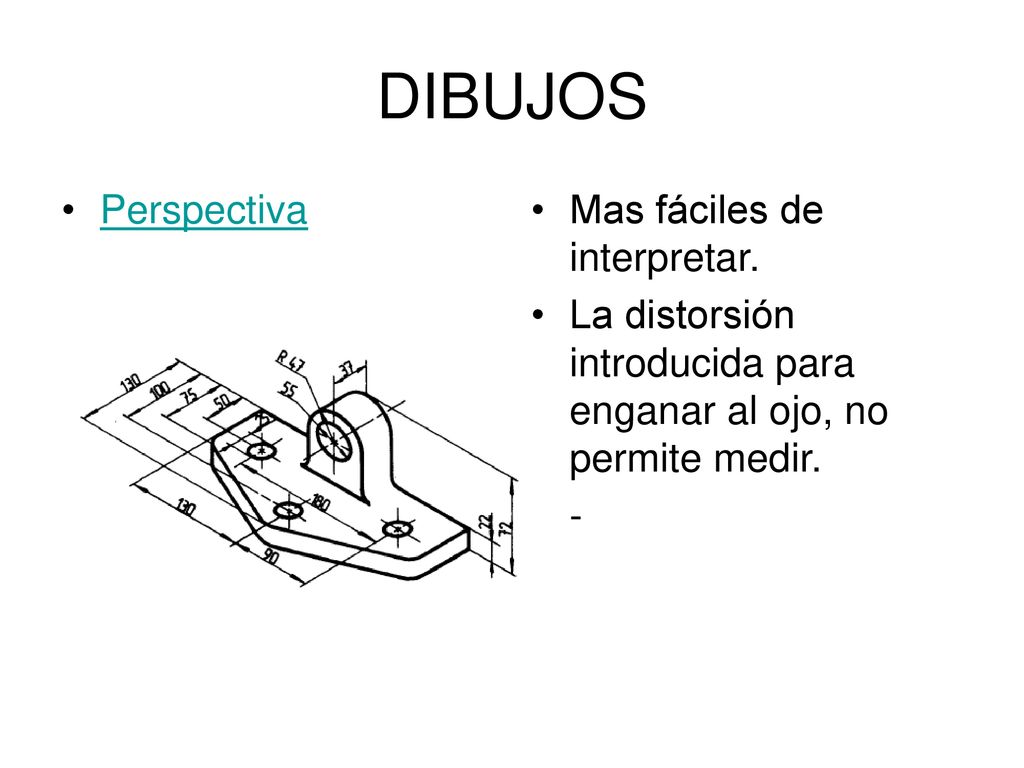

5 DIBUJOS Perspectiva Mas fáciles de interpretar.
La distorsión introducida para enganar al ojo, no permite medir. -

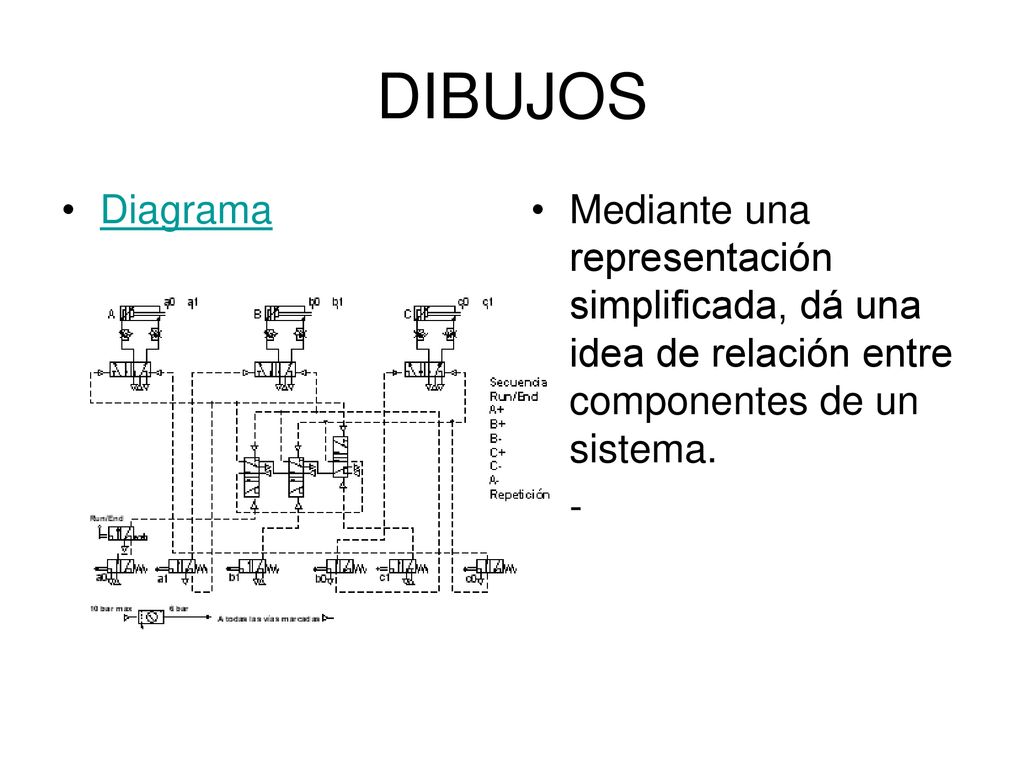

6 DIBUJOS Diagrama Mediante una representación simplificada, dá una idea de relación entre componentes de un sistema. -

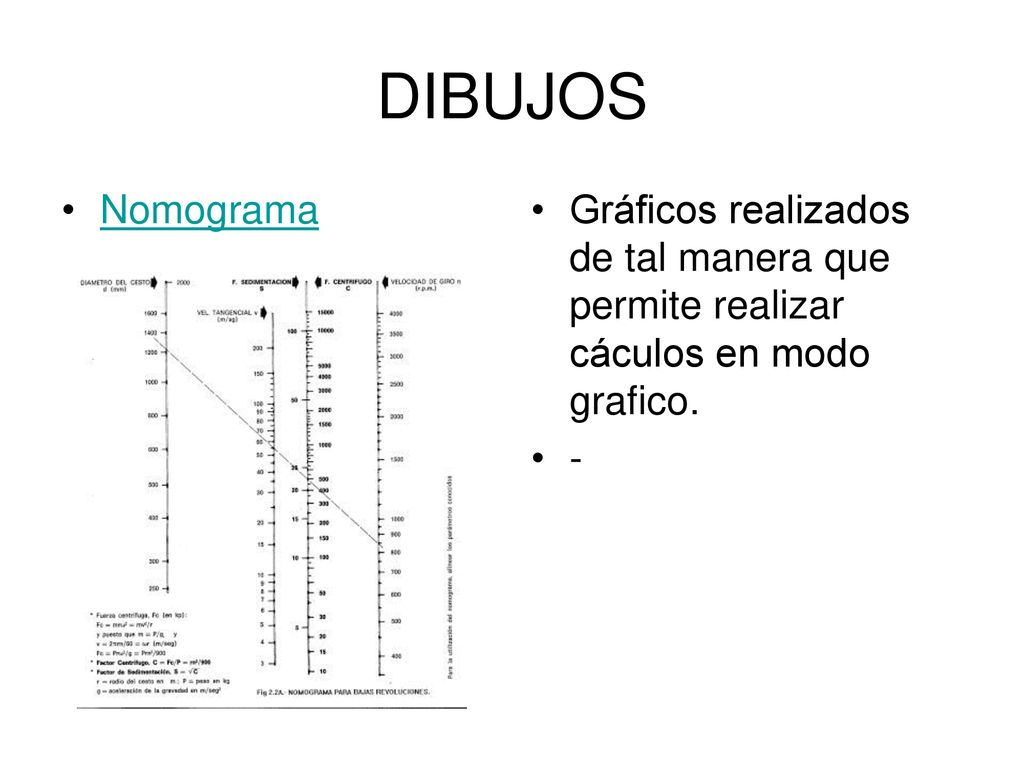

7 DIBUJOS Nomograma Gráficos realizados de tal manera que permite realizar cáculos en modo grafico. -

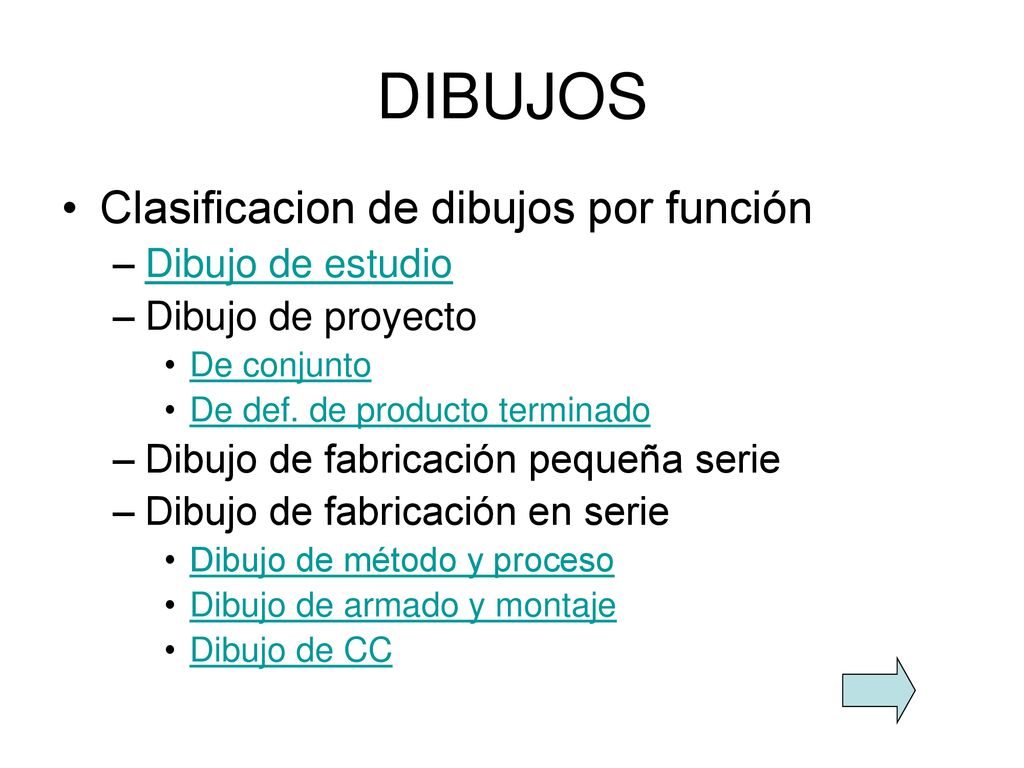

8 DIBUJOS Clasificacion de dibujos por función Dibujo de estudio
Dibujo de proyecto De conjunto De def. de producto terminado Dibujo de fabricación pequeña serie Dibujo de fabricación en serie Dibujo de método y proceso Dibujo de armado y montaje Dibujo de CC

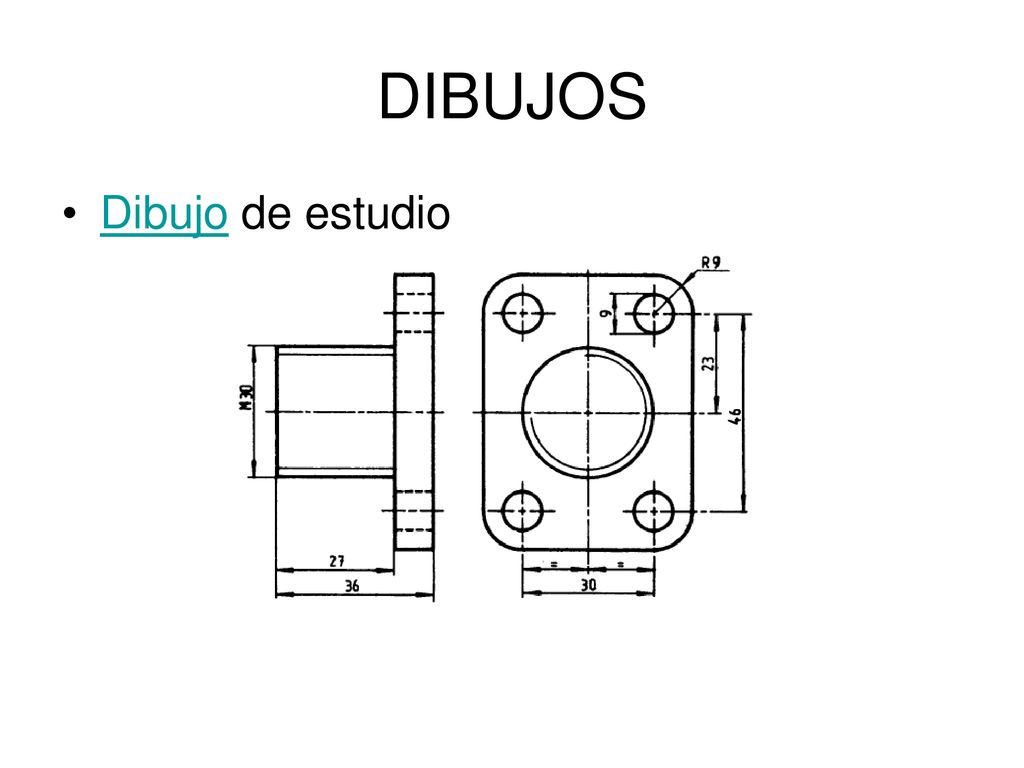

9 DIBUJOS Dibujo de estudio

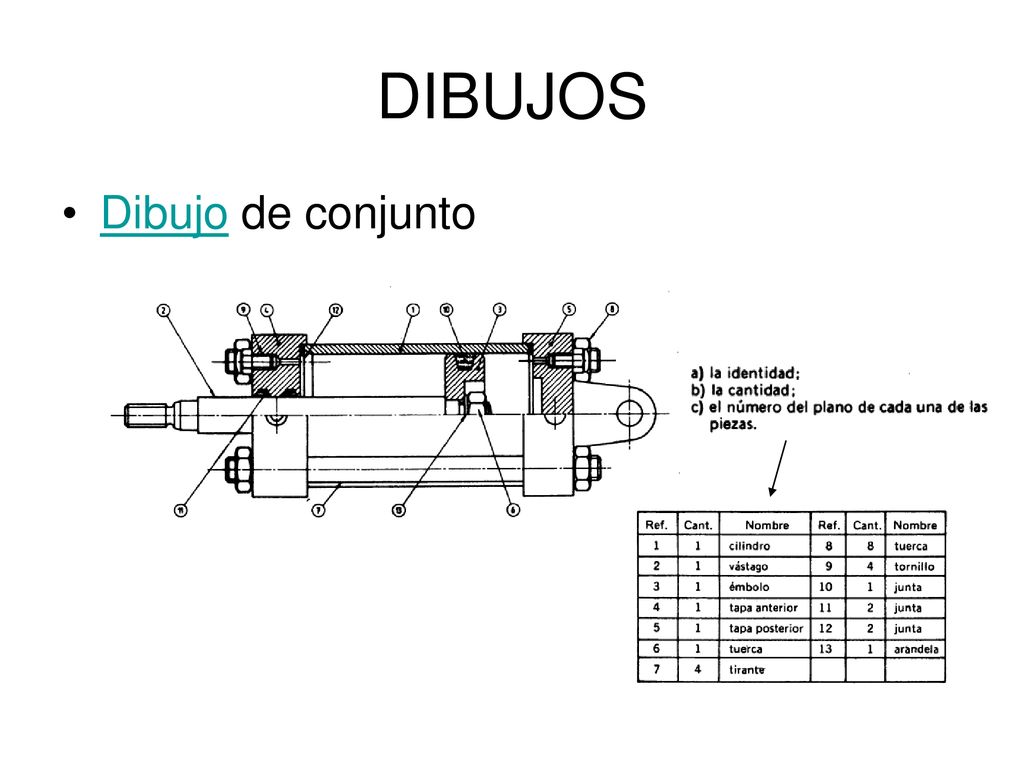

10 DIBUJOS Dibujo de conjunto

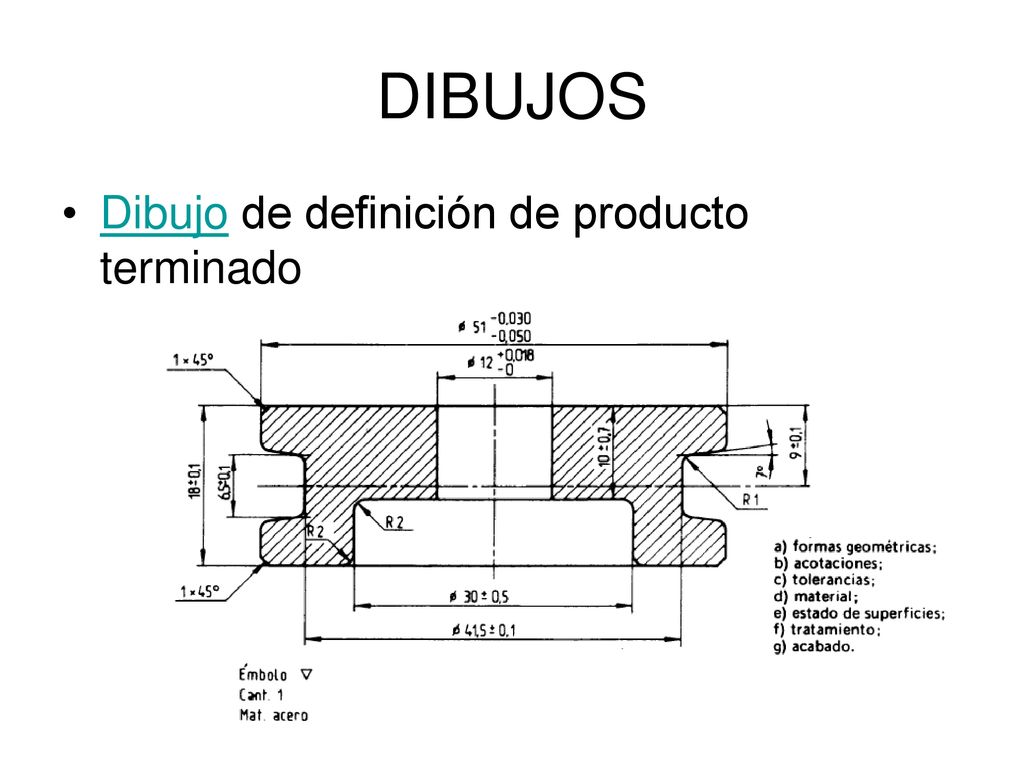

11 DIBUJOS Dibujo de definición de producto terminado

12 DIBUJOS Dibujo de metodo y proceso
Con referencias a geometria de la pieza Aparece un listado de operaciones Y el tipo de herramienta a usar

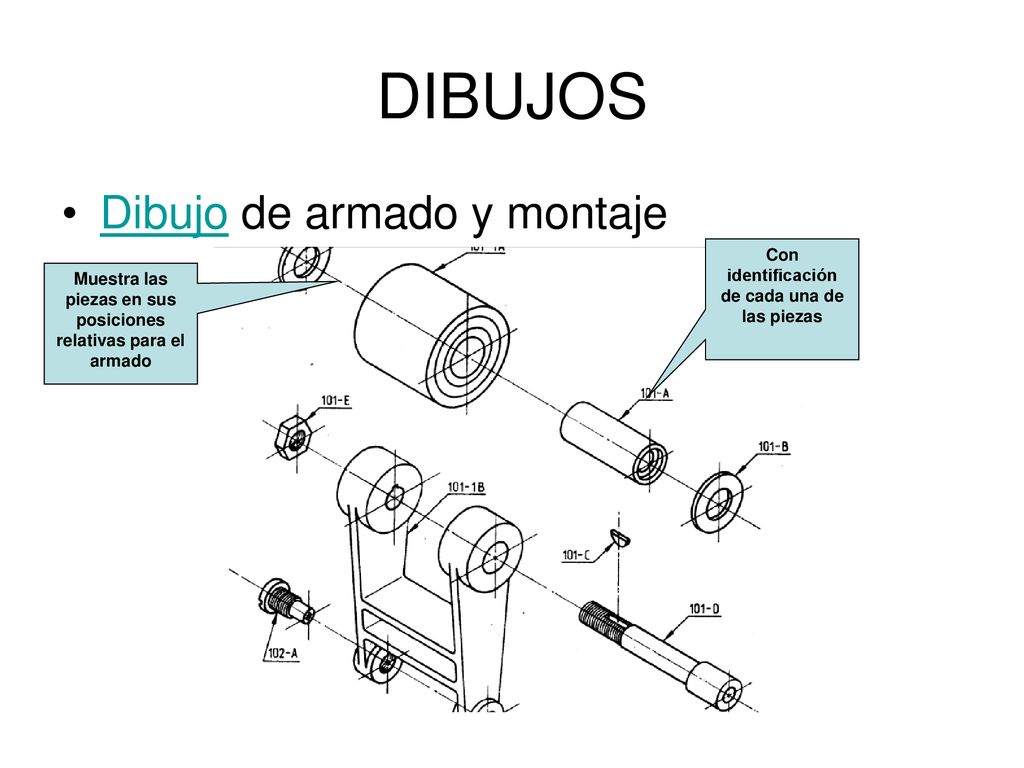

13 DIBUJOS Dibujo de armado y montaje
Con identificación de cada una de las piezas Muestra las piezas en sus posiciones relativas para el armado

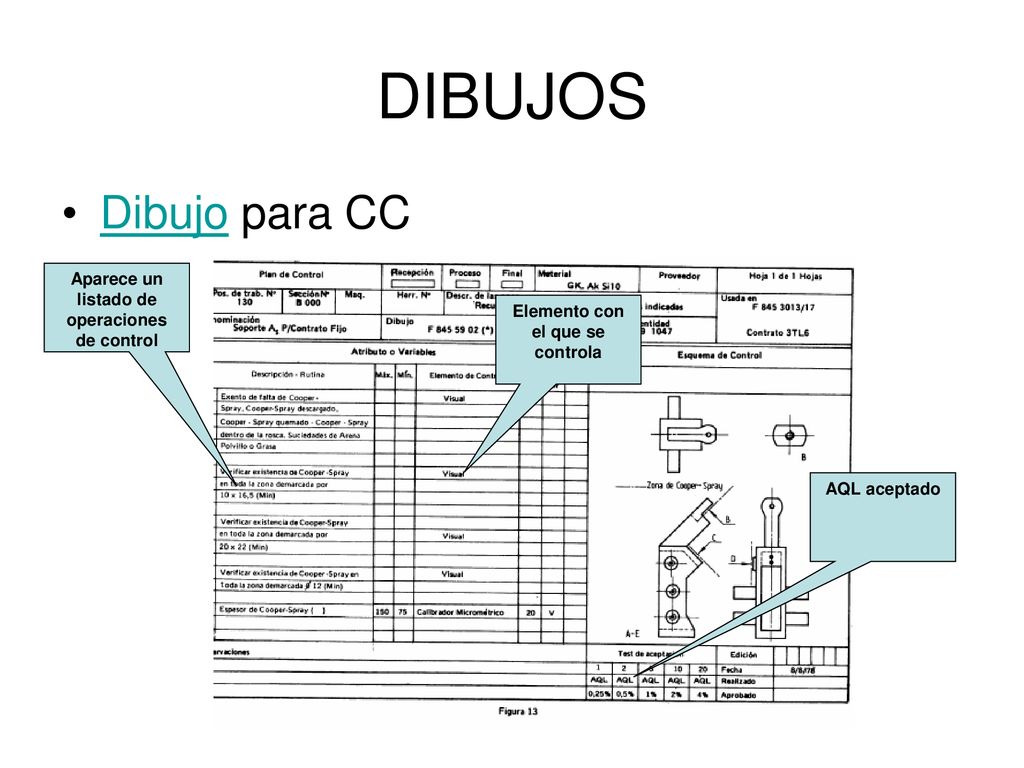

14 DIBUJOS Dibujo para CC Aparece un listado de operaciones de control
Elemento con el que se controla AQL aceptado

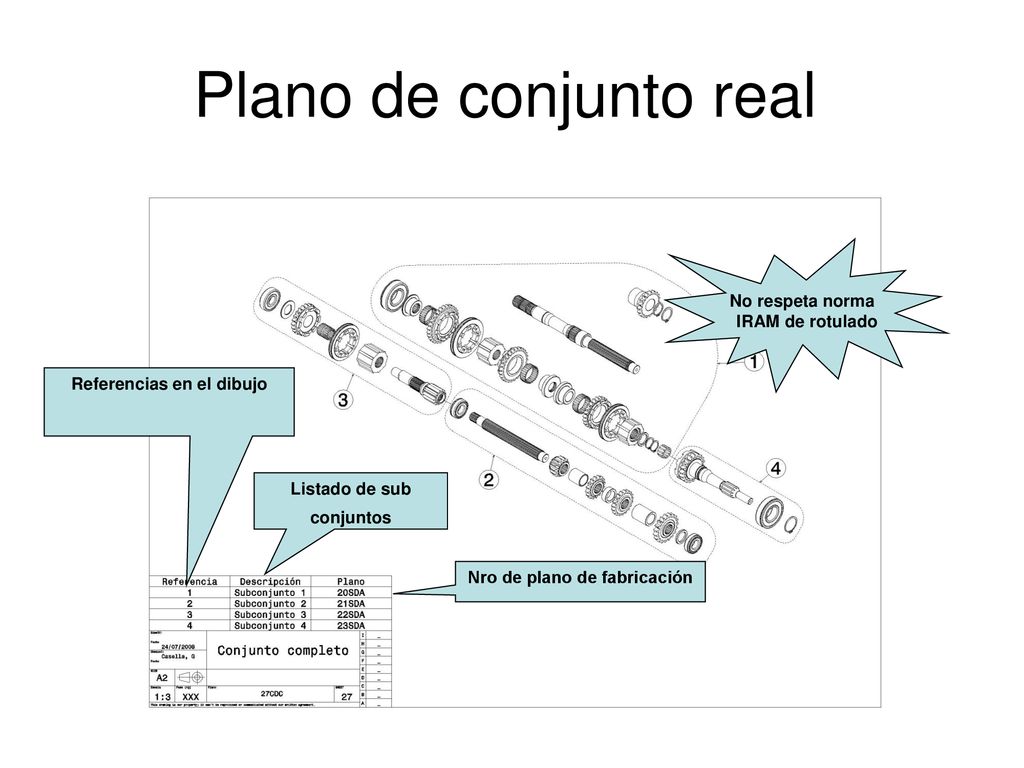

15 Plano de conjunto real No respeta norma IRAM de rotulado
Referencias en el dibujo Listado de sub conjuntos Nro de plano de fabricación

16 Nro de plano de fabricación

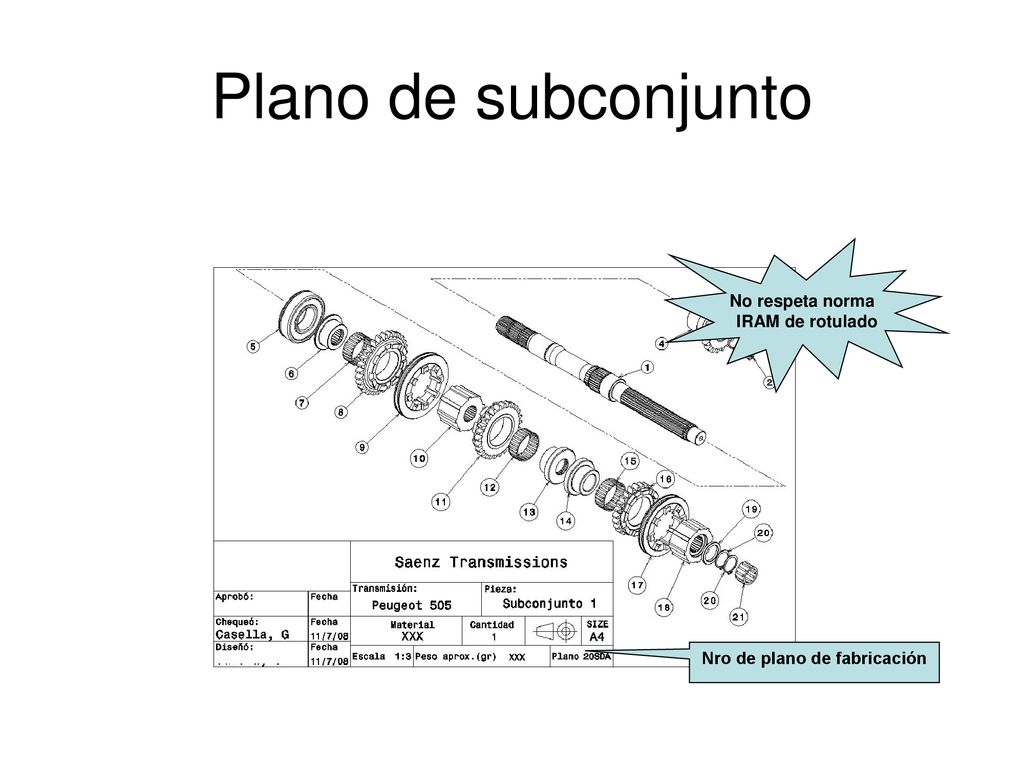

Plano de subconjunto No respeta norma IRAM de rotulado Nro de plano de fabricación

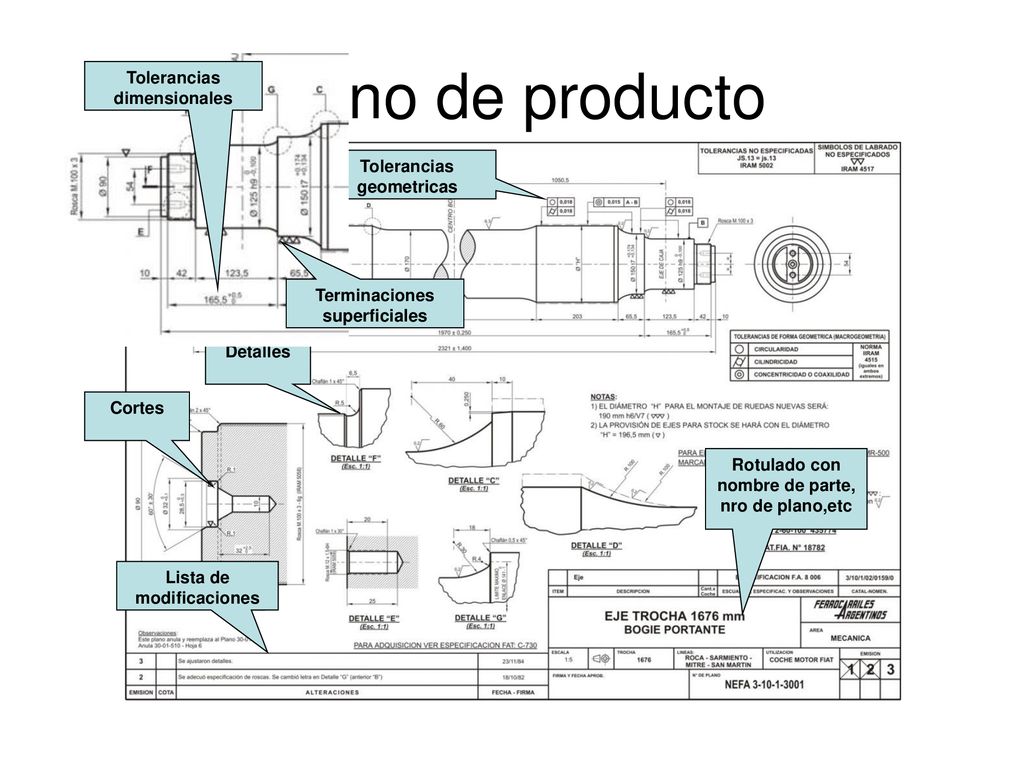

17 Plano de producto Tolerancias dimensionales Tolerancias geometricas
Terminaciones superficiales Detalles Cortes Rotulado con nombre de parte, nro de plano,etc Lista de modificaciones

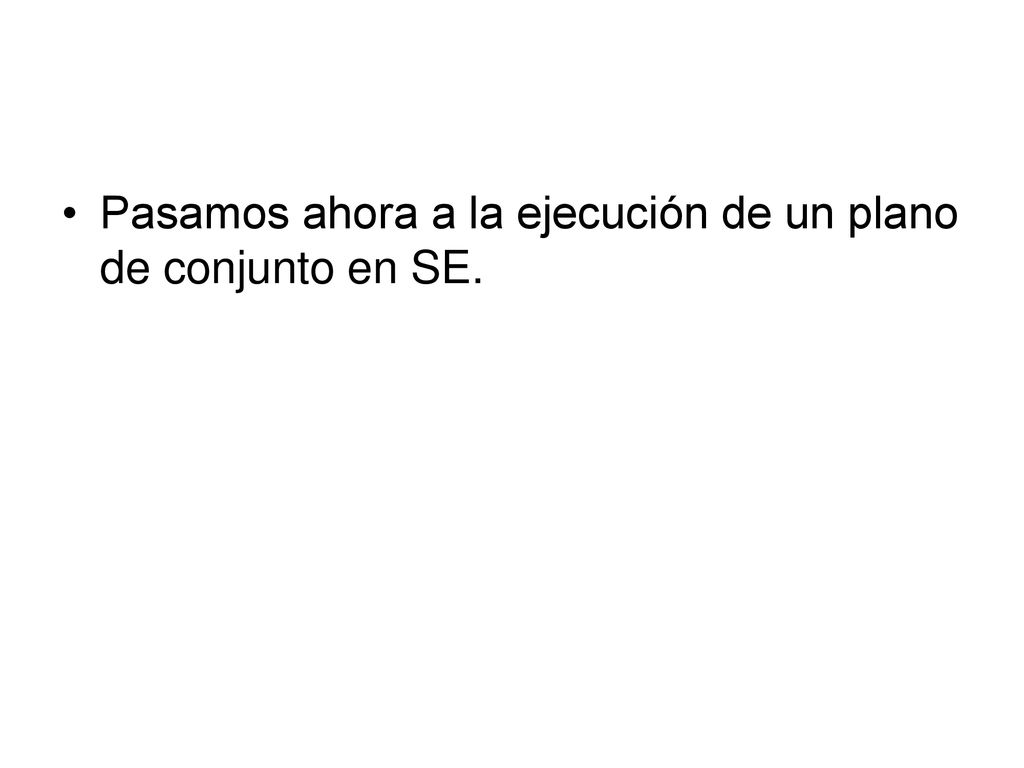

18 Pasamos ahora a la ejecución de un plano de conjunto en SE.
