2 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-1 NIVEL

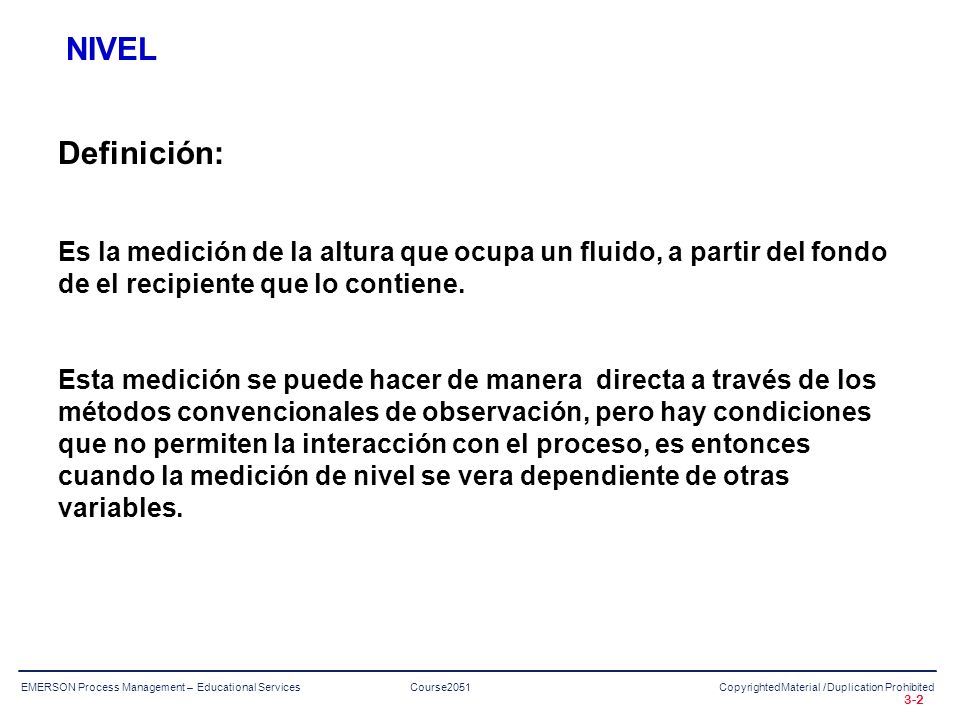

3 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-2 NIVEL Definición: Es la medición de la altura que ocupa un fluido, a partir del fondo de el recipiente que lo contiene. Esta medición se puede hacer de manera directa a través de los métodos convencionales de observación, pero hay condiciones que no permiten la interacción con el proceso, es entonces cuando la medición de nivel se vera dependiente de otras variables.

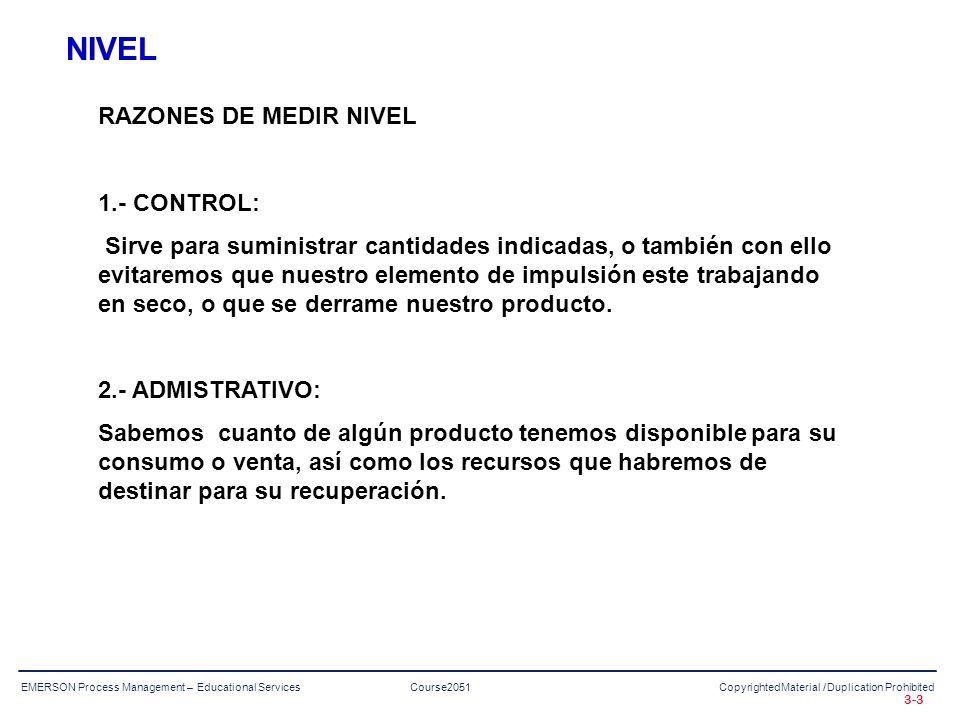

4 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-3 RAZONES DE MEDIR NIVEL 1.- CONTROL: Sirve para suministrar cantidades indicadas, o también con ello evitaremos que nuestro elemento de impulsión este trabajando en seco, o que se derrame nuestro producto. 2.- ADMISTRATIVO: Sabemos cuanto de algún producto tenemos disponible para su consumo o venta, así como los recursos que habremos de destinar para su recuperación. NIVEL

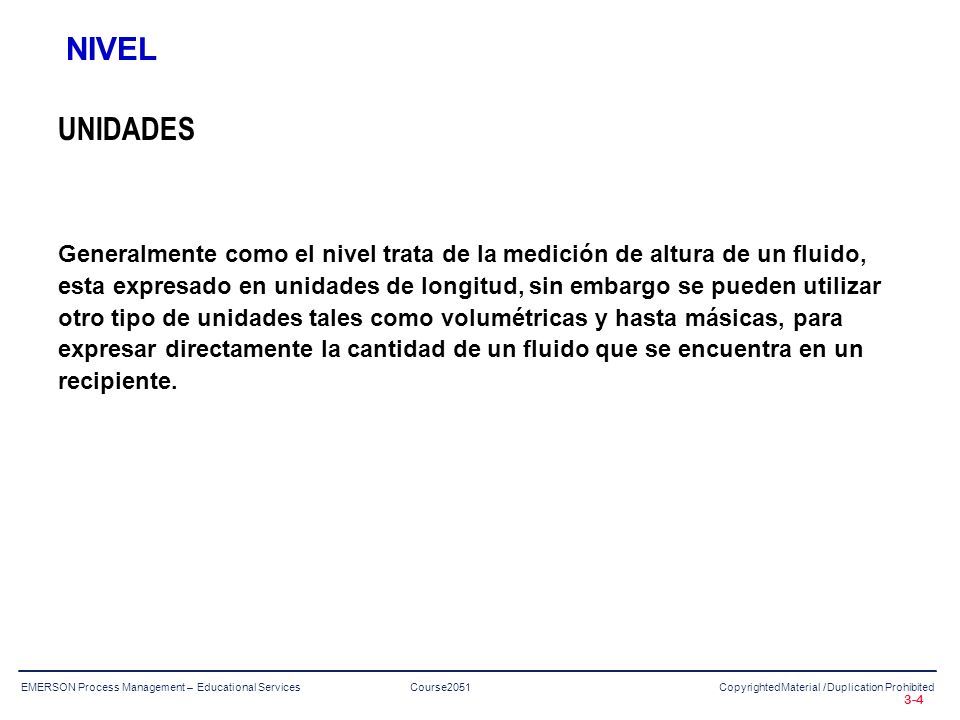

5 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-4 UNIDADES Generalmente como el nivel trata de la medición de altura de un fluido, esta expresado en unidades de longitud, sin embargo se pueden utilizar otro tipo de unidades tales como volumétricas y hasta másicas, para expresar directamente la cantidad de un fluido que se encuentra en un recipiente. NIVEL

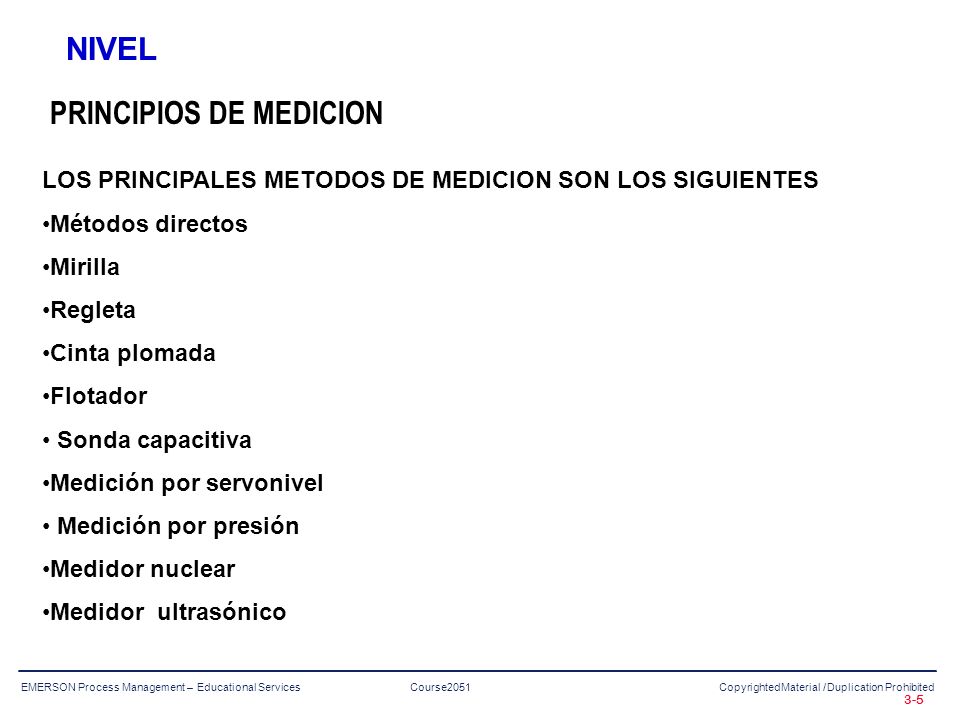

6 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-5 PRINCIPIOS DE MEDICION LOS PRINCIPALES METODOS DE MEDICION SON LOS SIGUIENTES Métodos directos Mirilla Regleta Cinta plomada Flotador Sonda capacitiva Medición por servonivel Medición por presión Medidor nuclear Medidor ultrasónico NIVEL

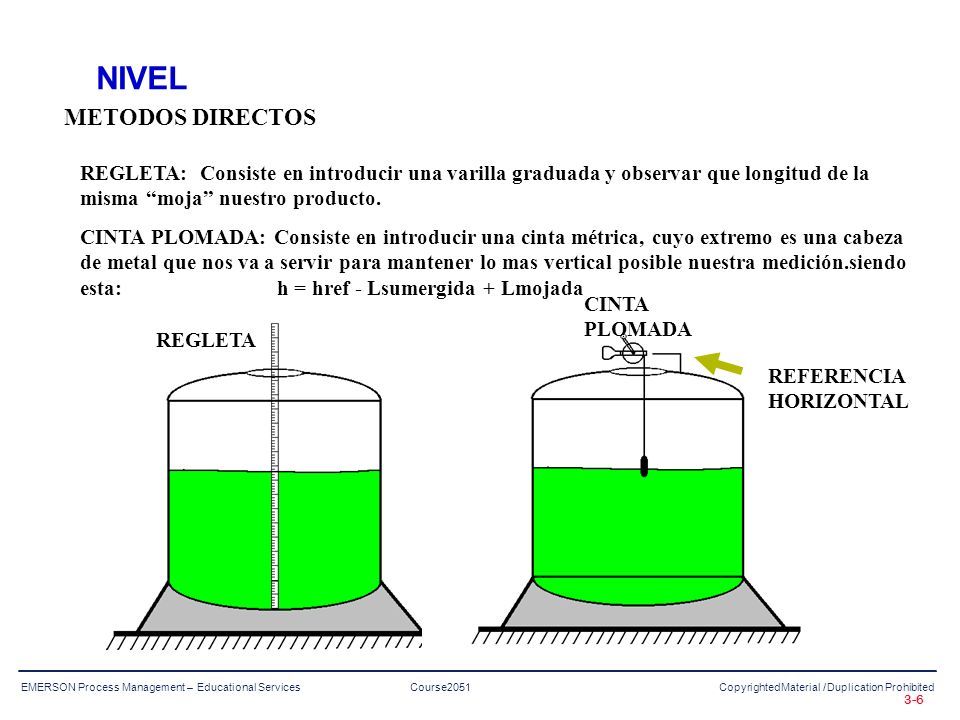

7 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-6 REGLETA CINTA PLOMADA REGLETA: Consiste en introducir una varilla graduada y observar que longitud de la misma “moja” nuestro producto. CINTA PLOMADA: Consiste en introducir una cinta métrica, cuyo extremo es una cabeza de metal que nos va a servir para mantener lo mas vertical posible nuestra medición.siendo esta: h = href - Lsumergida + Lmojada REFERENCIA HORIZONTAL METODOS DIRECTOS NIVEL

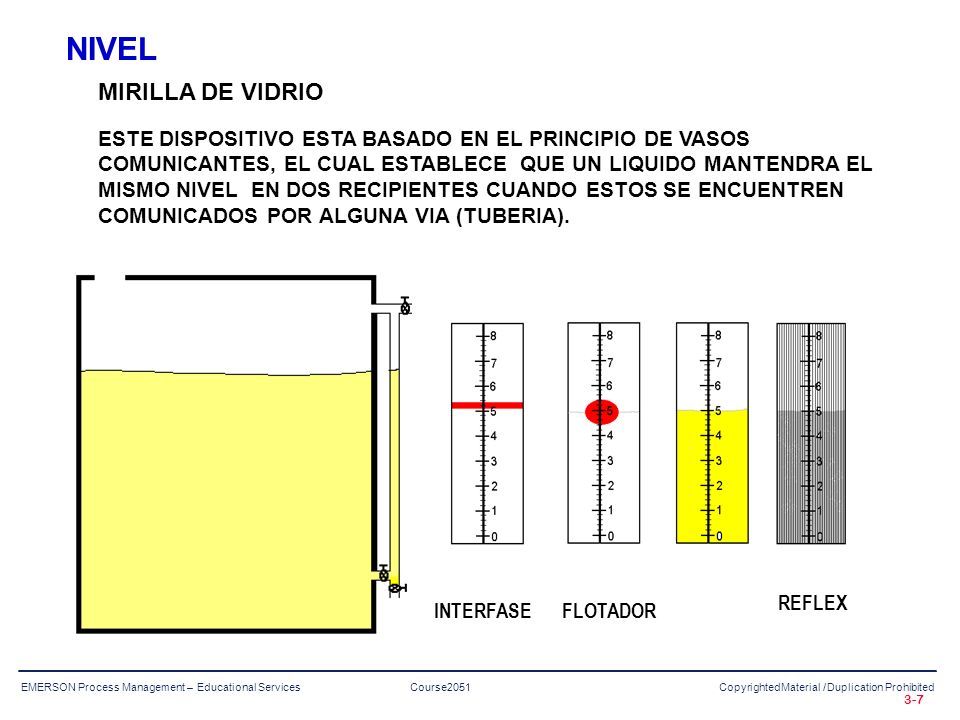

8 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-7 ESTE DISPOSITIVO ESTA BASADO EN EL PRINCIPIO DE VASOS COMUNICANTES, EL CUAL ESTABLECE QUE UN LIQUIDO MANTENDRA EL MISMO NIVEL EN DOS RECIPIENTES CUANDO ESTOS SE ENCUENTREN COMUNICADOS POR ALGUNA VIA (TUBERIA). MIRILLA DE VIDRIO REFLEX FLOTADORINTERFASE NIVEL

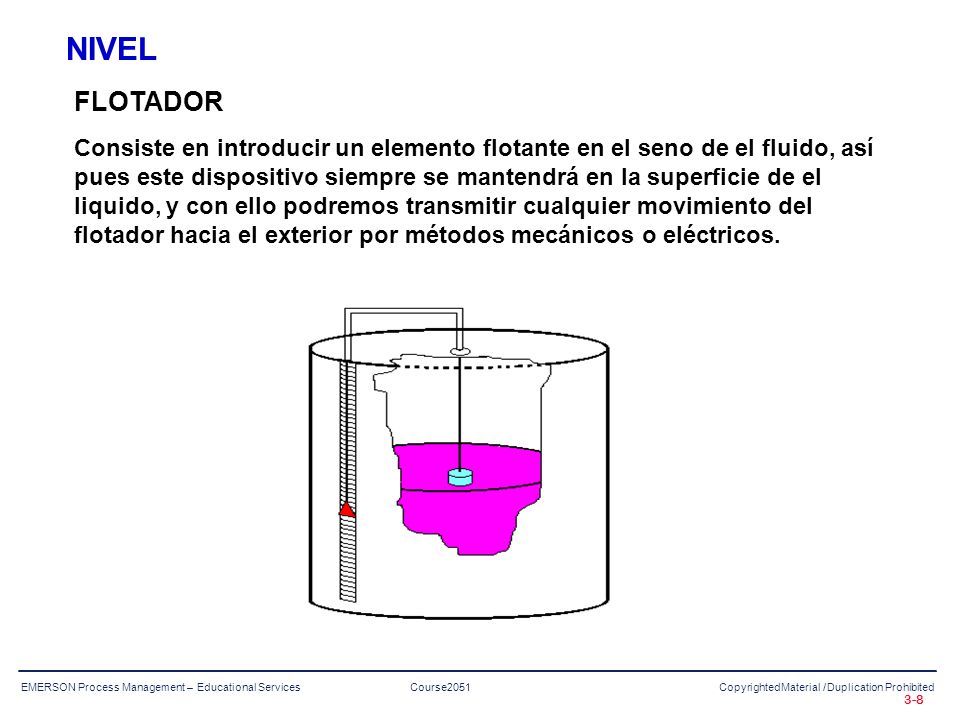

9 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-8 FLOTADOR Consiste en introducir un elemento flotante en el seno de el fluido, así pues este dispositivo siempre se mantendrá en la superficie de el liquido, y con ello podremos transmitir cualquier movimiento del flotador hacia el exterior por métodos mecánicos o eléctricos. NIVEL

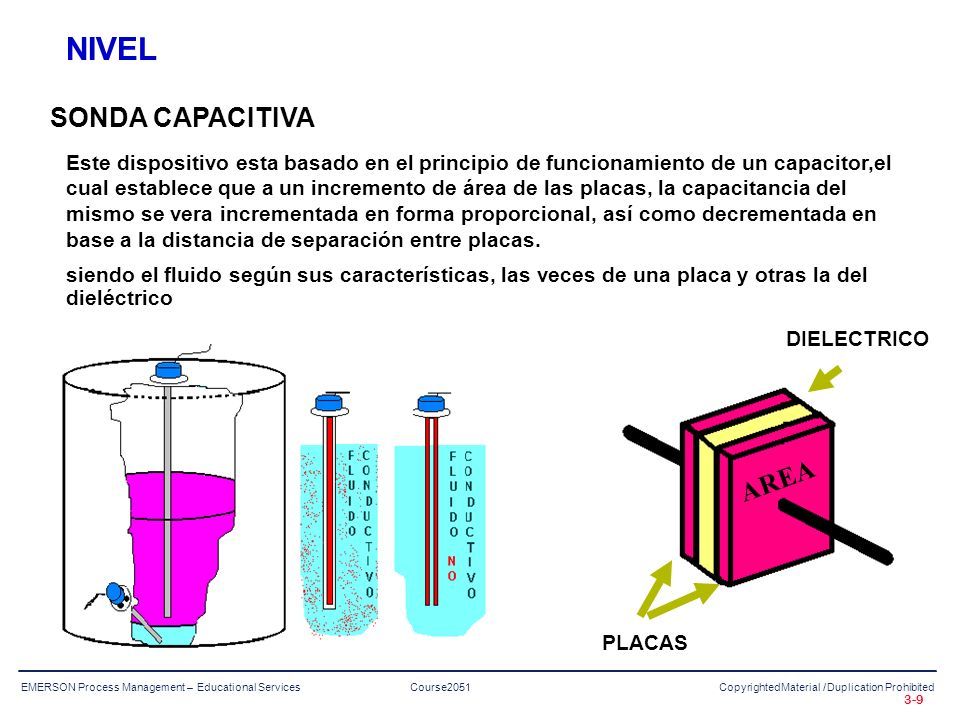

10 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-9 SONDA CAPACITIVA Este dispositivo esta basado en el principio de funcionamiento de un capacitor,el cual establece que a un incremento de área de las placas, la capacitancia del mismo se vera incrementada en forma proporcional, así como decrementada en base a la distancia de separación entre placas. siendo el fluido según sus características, las veces de una placa y otras la del dieléctrico PLACAS AREA DIELECTRICO NIVEL

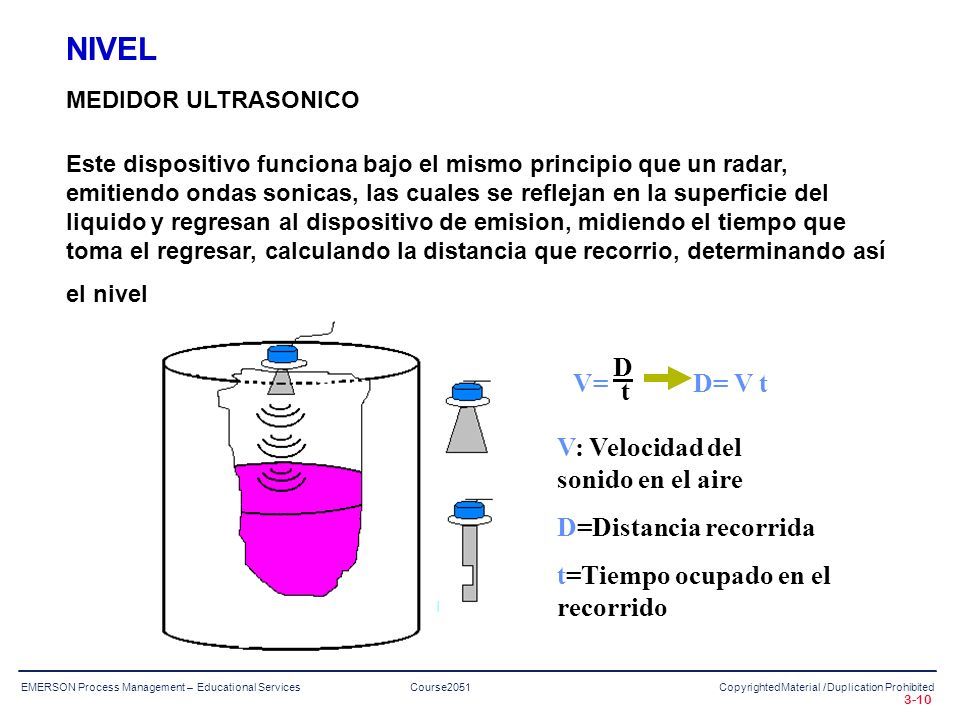

11 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-10 MEDIDOR ULTRASONICO Este dispositivo funciona bajo el mismo principio que un radar, emitiendo ondas sonicas, las cuales se reflejan en la superficie del liquido y regresan al dispositivo de emision, midiendo el tiempo que toma el regresar, calculando la distancia que recorrio, determinando así el nivel. V= D t D= V t V: Velocidad del sonido en el aire D=Distancia recorrida t=Tiempo ocupado en el recorrido NIVEL

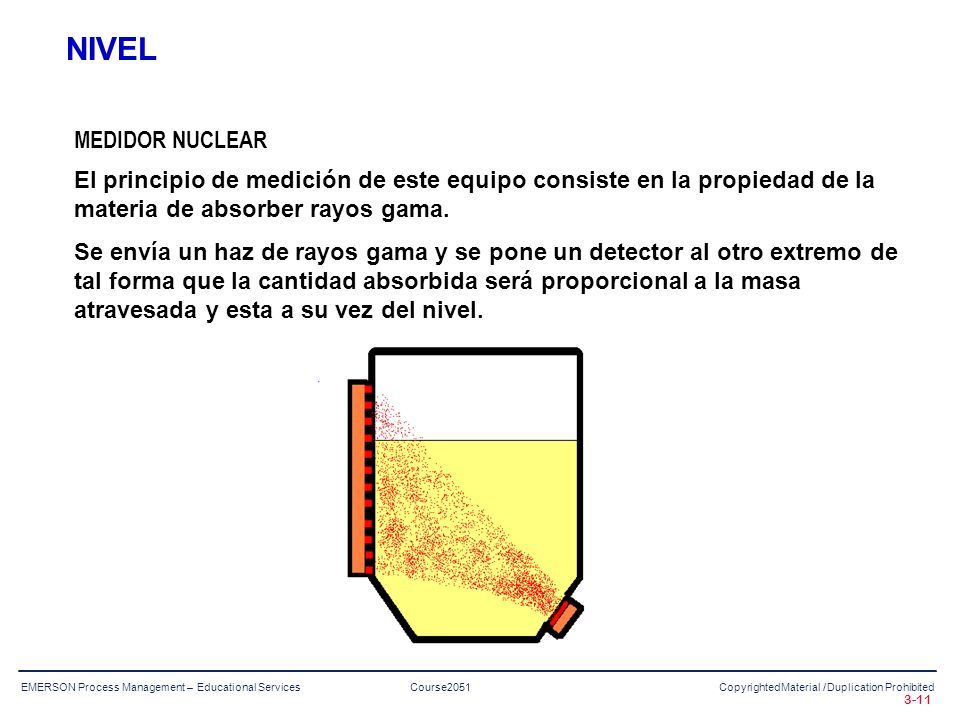

12 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-11 MEDIDOR NUCLEAR El principio de medición de este equipo consiste en la propiedad de la materia de absorber rayos gama. Se envía un haz de rayos gama y se pone un detector al otro extremo de tal forma que la cantidad absorbida será proporcional a la masa atravesada y esta a su vez del nivel. NIVEL

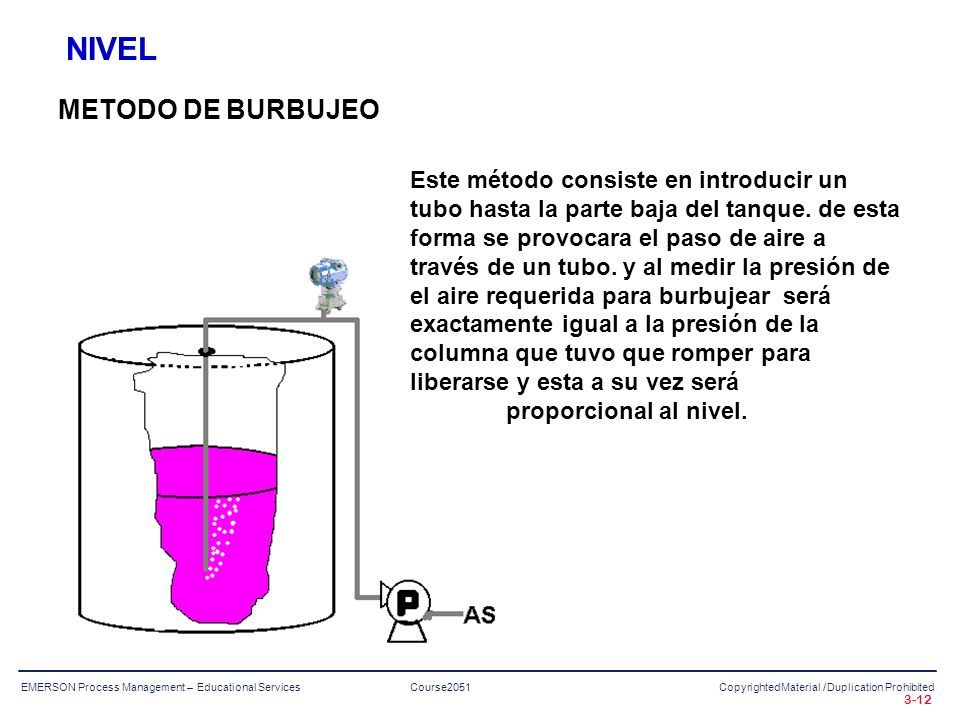

13 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-12 METODO DE BURBUJEO Este método consiste en introducir un tubo hasta la parte baja del tanque. de esta forma se provocara el paso de aire a través de un tubo. y al medir la presión de el aire requerida para burbujear será exactamente igual a la presión de la columna que tuvo que romper para liberarse y esta a su vez será proporcional al nivel. NIVEL

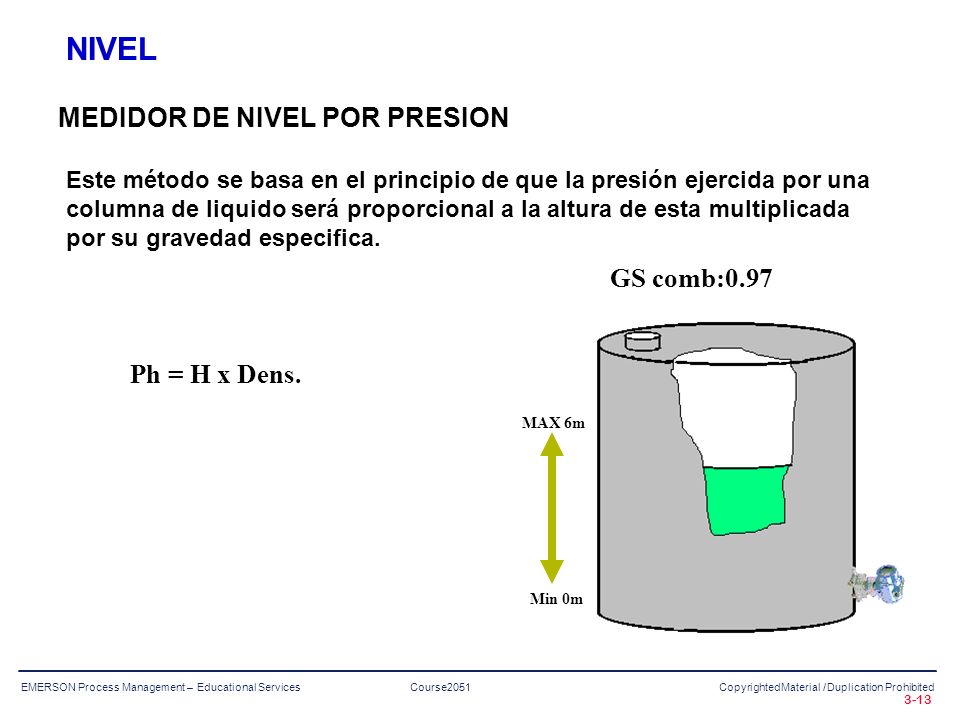

14 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-13 MEDIDOR DE NIVEL POR PRESION Este método se basa en el principio de que la presión ejercida por una columna de liquido será proporcional a la altura de esta multiplicada por su gravedad especifica. MAX 6m Min 0m Ph = H x Dens. GS comb:0.97 NIVEL

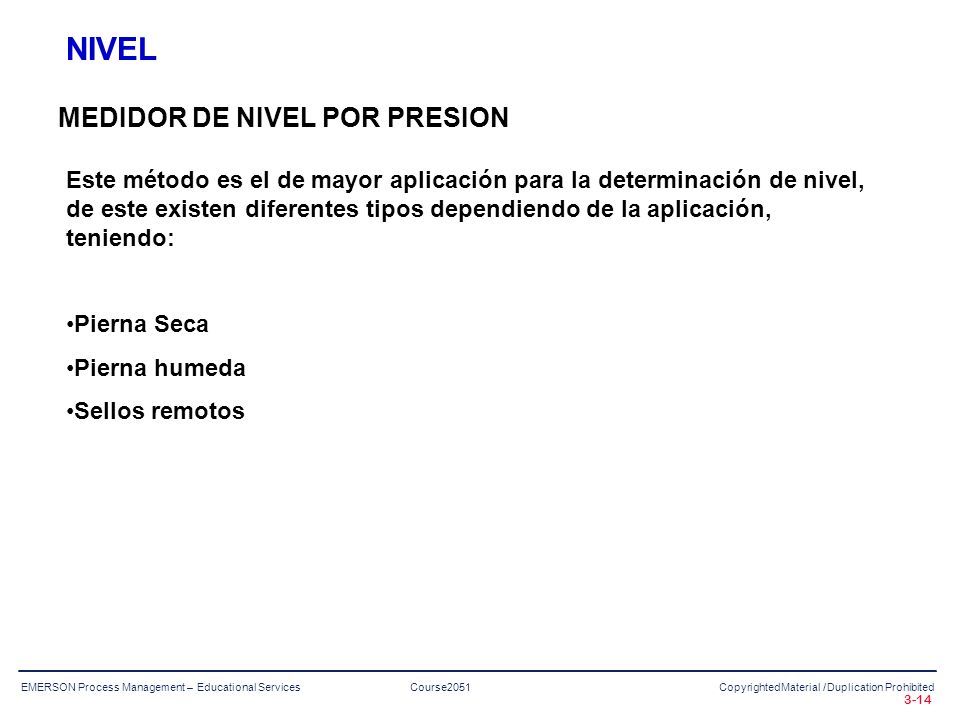

15 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-14 MEDIDOR DE NIVEL POR PRESION Este método es el de mayor aplicación para la determinación de nivel, de este existen diferentes tipos dependiendo de la aplicación, teniendo: Pierna Seca Pierna humeda Sellos remotos NIVEL

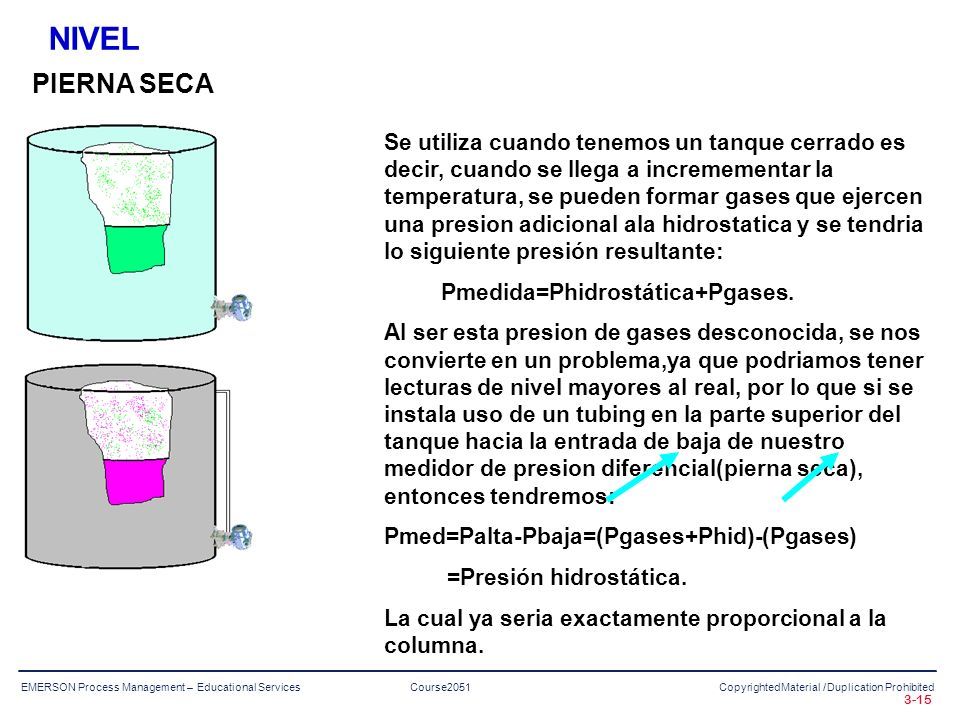

16 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-15 PIERNA SECA Se utiliza cuando tenemos un tanque cerrado es decir, cuando se llega a incremementar la temperatura, se pueden formar gases que ejercen una presion adicional ala hidrostatica y se tendria lo siguiente presión resultante: Pmedida=Phidrostática+Pgases. Al ser esta presion de gases desconocida, se nos convierte en un problema,ya que podriamos tener lecturas de nivel mayores al real, por lo que si se instala uso de un tubing en la parte superior del tanque hacia la entrada de baja de nuestro medidor de presion diferencial(pierna seca), entonces tendremos: Pmed=Palta-Pbaja=(Pgases+Phid)-(Pgases) =Presión hidrostática. La cual ya seria exactamente proporcional a la columna. NIVEL

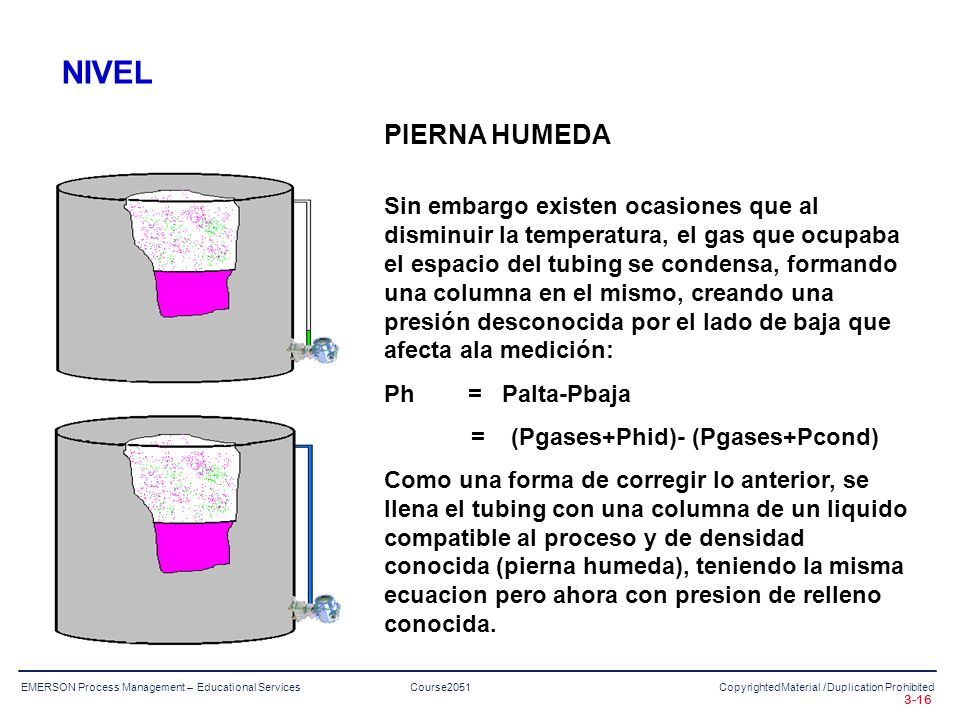

17 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-16 Sin embargo existen ocasiones que al disminuir la temperatura, el gas que ocupaba el espacio del tubing se condensa, formando una columna en el mismo, creando una presión desconocida por el lado de baja que afecta ala medición: Ph = Palta-Pbaja = (Pgases+Phid)- (Pgases+Pcond) Como una forma de corregir lo anterior, se llena el tubing con una columna de un liquido compatible al proceso y de densidad conocida (pierna humeda), teniendo la misma ecuacion pero ahora con presion de relleno conocida. PIERNA HUMEDA NIVEL

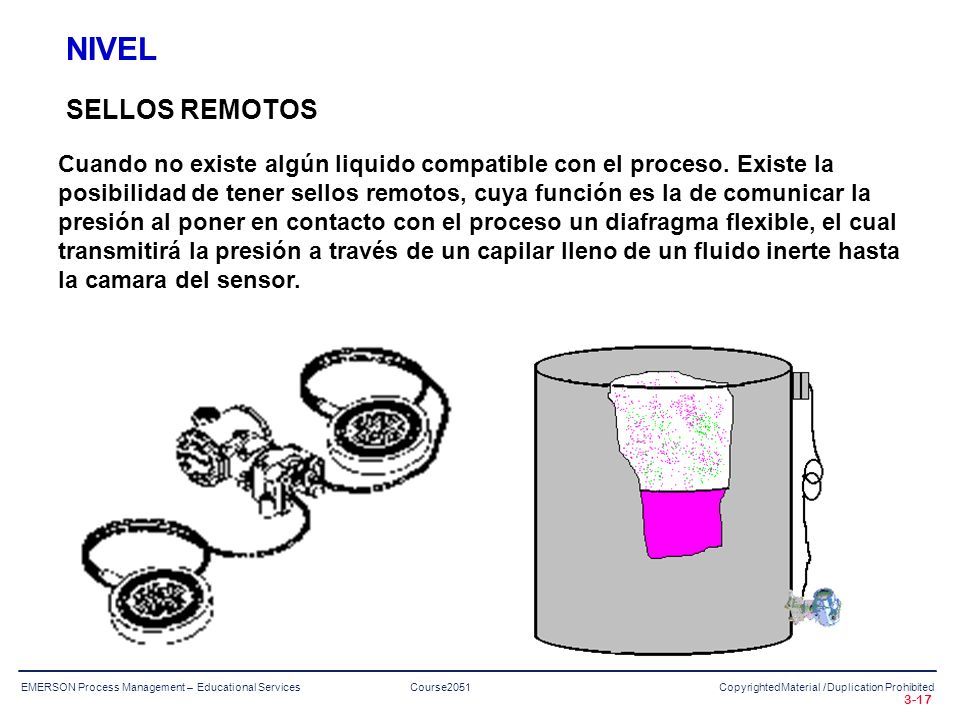

18 EMERSON Process Management – Educational ServicesCopyrighted Material / Duplication ProhibitedCourse 2051 3-17 SELLOS REMOTOS Cuando no existe algún liquido compatible con el proceso. Existe la posibilidad de tener sellos remotos, cuya función es la de comunicar la presión al poner en contacto con el proceso un diafragma flexible, el cual transmitirá la presión a través de un capilar lleno de un fluido inerte hasta la camara del sensor. NIVEL
