TIPOS DE PLATAFORMAS TREPADORAS A) Plataforma trepadora STH-5H de propulsión eléctrica Se tiene dos tipos: STH – 5E con una unidad propulsora Área max.aprox.

Presentación del tema: "TIPOS DE PLATAFORMAS TREPADORAS A) Plataforma trepadora STH-5H de propulsión eléctrica Se tiene dos tipos: STH – 5E con una unidad propulsora Área max.aprox."— Transcripción de la presentación:

1 TIPOS DE PLATAFORMAS TREPADORAS A) Plataforma trepadora STH-5H de propulsión eléctrica Se tiene dos tipos: STH – 5E con una unidad propulsora Área max.aprox. chimenea vertical 7m2 Longitud max. aprox. de chimenea800-900m Velocidad de ascenso18m/min Velocidad, descenso por gravedad 25-30m/min Potencia motor10 HP

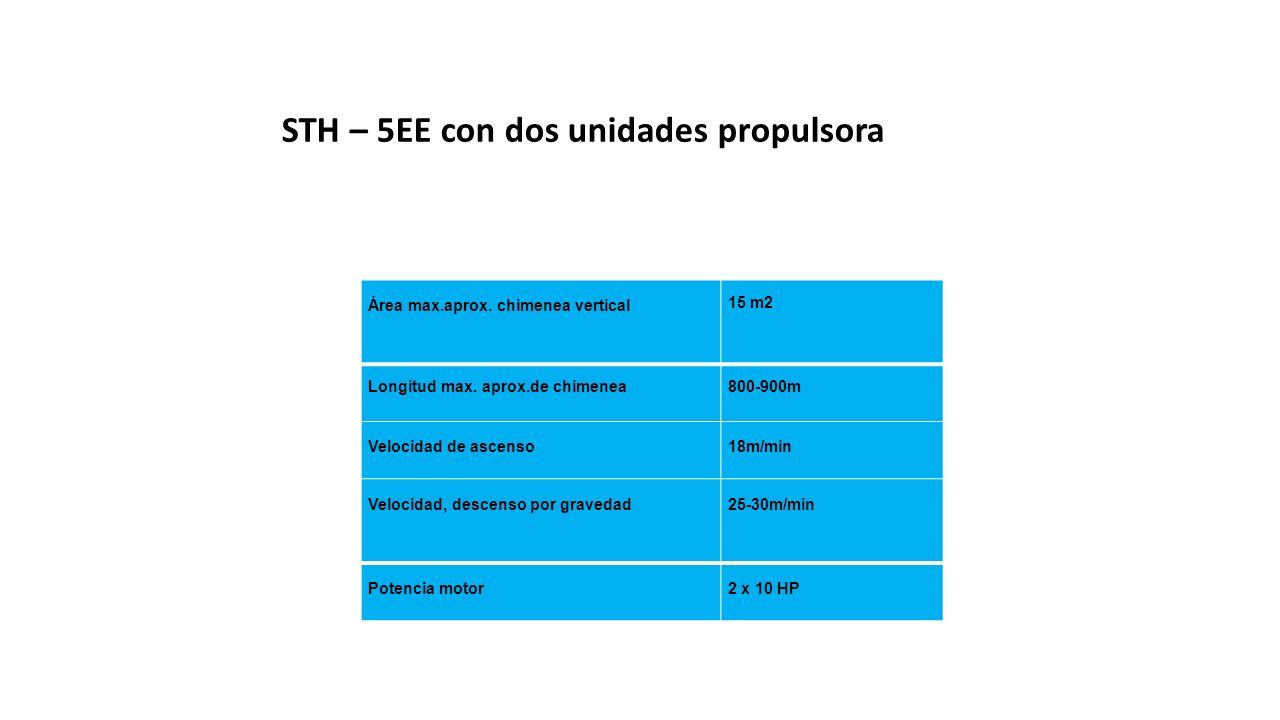

2 STH – 5EE con dos unidades propulsora Área max.aprox. chimenea vertical 15 m2 Longitud max. aprox.de chimenea800-900m Velocidad de ascenso18m/min Velocidad, descenso por gravedad 25-30m/min Potencia motor2 x 10 HP

3 Área max.aprox. chimenea vertical 5 m2 Longitud max. aprox. de chimenea2000 m Velocidad de ascenso22m/min Velocidad, descenso por gravedad 25-30m/min Potencia motor38 HP B) Plataforma Trepadora STH – 5D Se tiene dos tipos : STH – 5D con una unidad propulsora Área max.aprox. chimenea vertical 10-15 m2 Longitud max.aprox. de chimenea2000 m Velocidad de ascenso15-22m/min Velocidad, descenso por gravedad 25-30m/min Potencia motor38 HP STH – 5DD con dos unidades propulsora

4 Las fases en la construcción de la chimenea son las siguientes:  Perforación y carga de los barrenos (operación realizada con martillo perforador)  Descenso de la plataforma y voladura (cada vez que hay una voladura, hay que retirar la plataforma)  Ventilación y riego  Elevación de la plataforma y saneo del techo. Desde las chimeneas utilizando la plataforma trapadora Alimak o usando una plataforma de izaje Jaula Jora, se perforan los taladros largos horizontales.

5 METODOS CONVENCIONALES De acuerdo al Reglamento de Seguridad y Salud Ocupacional en Minería (DS N° 055). Artículo 258° dice que la perforación de chimeneas convencionales de más de 20 m. de longitud deberá hacerse utilizando dos compartimientos independientes: uno para el tránsito del personal y otro como echadero. Se exceptúan las chimeneas preparadas por medios mecánicos.

6 Convencionales  Sistemas de avance con puntales, pará chimeneas de gran longitud y sección, se utilizan estructuras metálicas o equipos de accionamiento neumático, hidráulico y/o eléctrico que vas equipados con deslizaderas y perforadoras, dentro de lo principales tenemos:  Jaula jora  Plataforma trepadora alimack Estos sistemas son los mas usados para el minado por chimeneas

7 CHIMENEAS EN JAULA JORA se aplica generalmente en la excavación de chimeneas, tanto vertical como inclinada. La diferencia básica con el Alimak es que se precisa la realización de un barreno piloto de un diámetro entre 75 a 100 mm por donde penetra el cable de elevación. Los principales componentes son: la plataforma de trabajo, la jaula de transporte, el mecanismo de elevación y en chimeneas inclinadas el carril de guía,
