1 Tecnología en Salud Ocupacional
GRUA DE TORRE MARIA CLAUDIA TORRES ANDREA PAOLA MATAJIRA Presentado a : INGENIERO EDGARDO VILLAZON Tecnología en Salud Ocupacional SENA INDUSTRIAL 2013

2 OBJETIVOS Dar a conocer las partes y los tipos de grúas torres que existen, para poder identificar los riesgos a los cuales se encuentran expuestos los trabajadores; y en su momento puede ser aplicado en una matriz de peligros si lo requiere. Determinar las alternativas de control y prevención para el trabajo en las grúas torre, y de esta manera podamos ofrecer como salubristas un trabajo seguro en este tipo de máquinas.

3 concepto La grúa torre es una máquina empleada para la elevación
concepto La grúa torre es una máquina empleada para la elevación de cargas, por medio de un gancho suspendido de un cable, y su transporte en un radio de varios metros, a todos los niveles y en todas direcciones.

4 GRUA TORRE Y SUS PARTES

5 GRUA TORRE Y SUS PARTES Mástil de cabina:
GRUA TORRE Y SUS PARTES Mástil de cabina: Consiste en una estructura de celosía metálica de sección normalmente cuadrada, cuya principal misión es dotar a la grúa de altura suficiente.

6 GRUA TORRE Y SUS PARTES Flecha o pluma:
GRUA TORRE Y SUS PARTES Flecha o pluma: Es una estructura de celosía metálica de sección normalmente triangular, cuya principal misión es dotar a la grúa del radio o alcance necesario.

7 GRUA TORRE Y SUS PARTES Contraflecha: Contrapeso: Lastre:
GRUA TORRE Y SUS PARTES Contraflecha: La longitud de la contraflecha oscila entre el 30 y el 35% de la longitud de la pluma. Contrapeso: Son estructuras de hormigón prefabricado que se colocan para estabilizar el peso y la inercia que se produce en la flecha grúa. Lastre:

8 GRUA TORRE Y SUS PARTES Carro: Cables y gancho:
GRUA TORRE Y SUS PARTES Carro: Consiste en un carro que se mueve a lo largo de la flecha a través de unos carriles. Cables y gancho: El cable de elevación es una de las partes más delicadas de la grúa y, para que dé un rendimiento adecuado, es preciso que sea usado y mantenido correctamente.

9 GRUA TORRE Y SUS PARTES Motores:
GRUA TORRE Y SUS PARTES Motores: La grúa más genérica está formada por cuatro motores eléctricos:

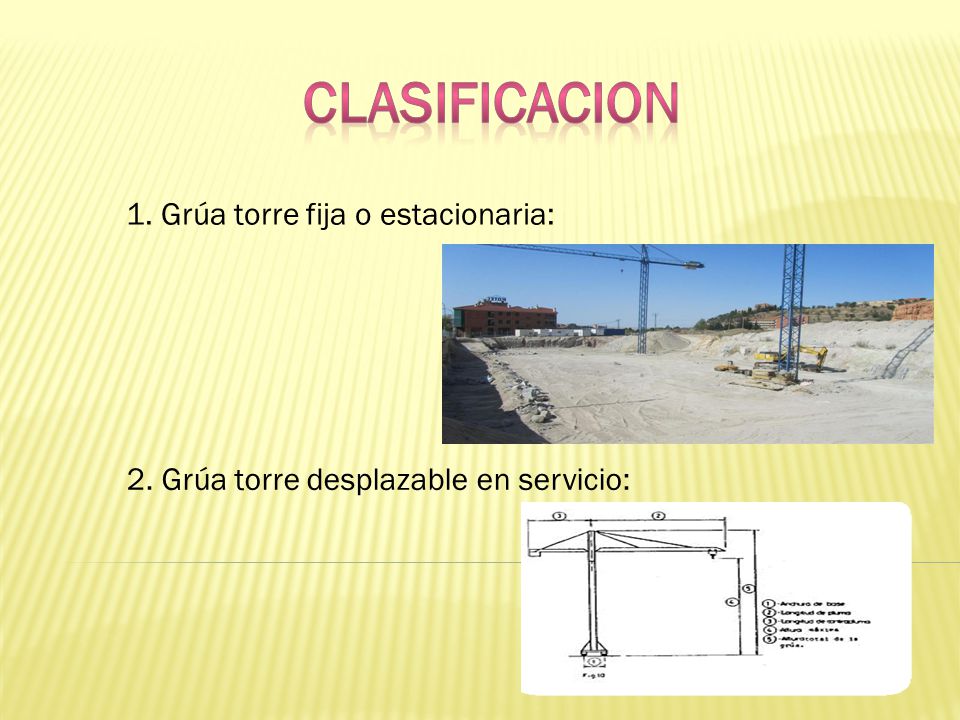

10 CLASIFICACION 1. Grúa torre fija o estacionaria:
1. Grúa torre fija o estacionaria: 2. Grúa torre desplazable en servicio:

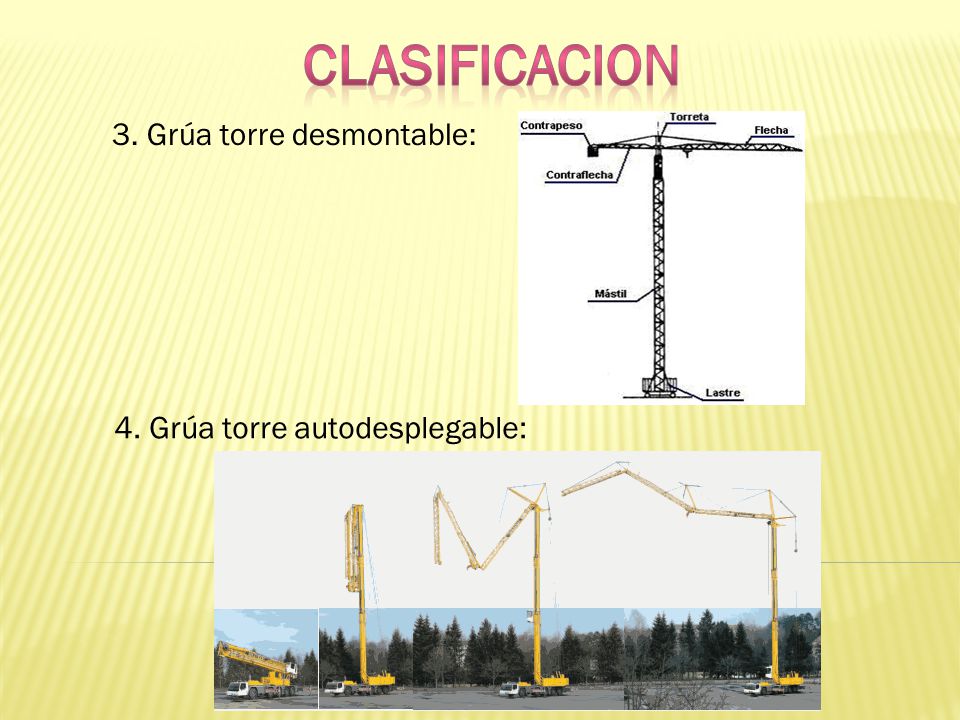

11 CLASIFICACION 3. Grúa torre desmontable:
4. Grúa torre autodesplegable:

12 CLASIFICACION 5. Grúa torre trepadora:

13 RIESGOS Y MEDIDAS PREVENTIVAS EN LA GRUA TORRE
Riesgos directos: Trabajos de montaje, desmontaje y mantenimiento

14 RIESGOS Y MEDIDAS PREVENTIVAS EN LA GRUA TORRE
En la utilización

15 RIESGOS Y MEDIDAS PREVENTIVAS EN LA GRUA TORRE
En la utilización

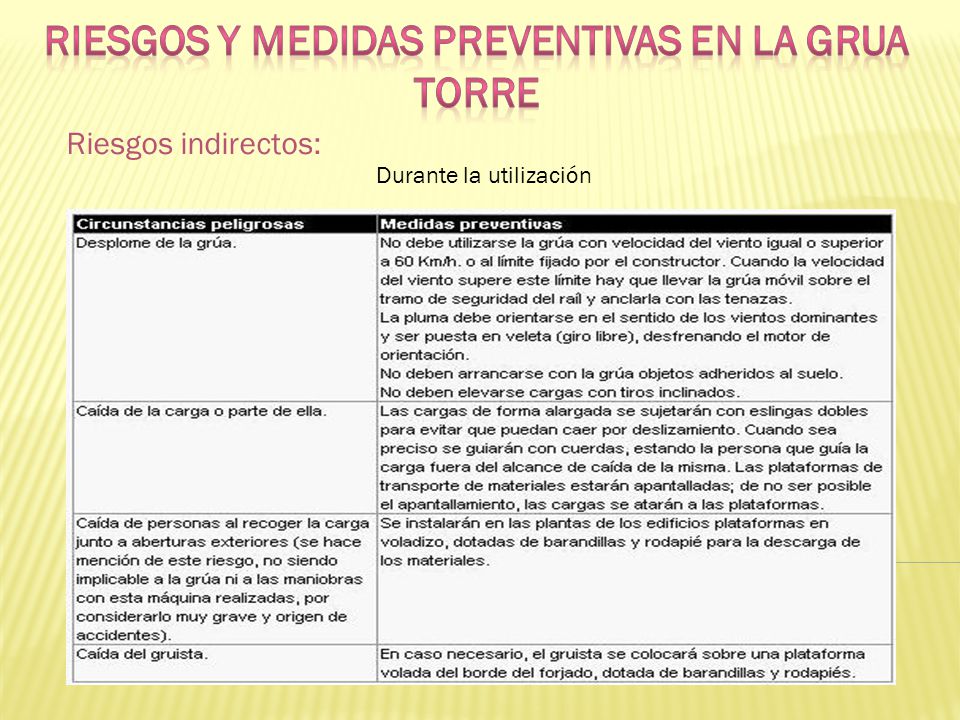

16 RIESGOS Y MEDIDAS PREVENTIVAS EN LA GRUA TORRE
Riesgos indirectos: Durante la utilización
