1 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9
Software SCADA WINLOG Ejemplos básicos de SCADA con WINLOG Instituto de Automática y Electrónica Industrial

2 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9

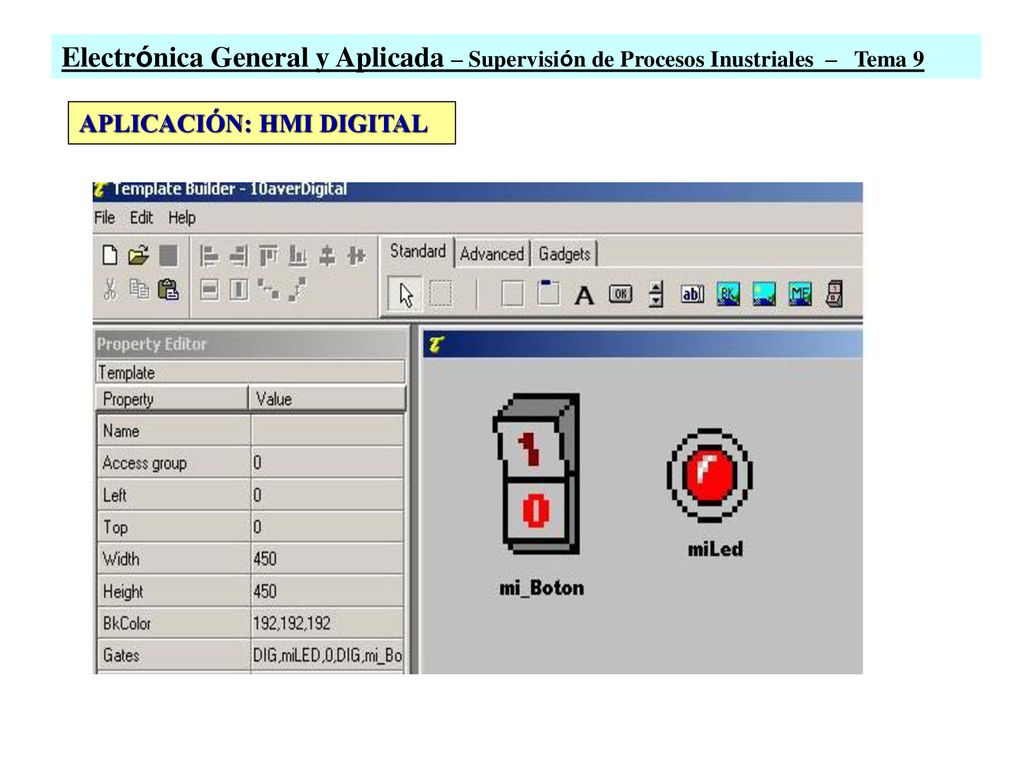

APLICACIÓN: HMI DIGITAL

3 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Winlog

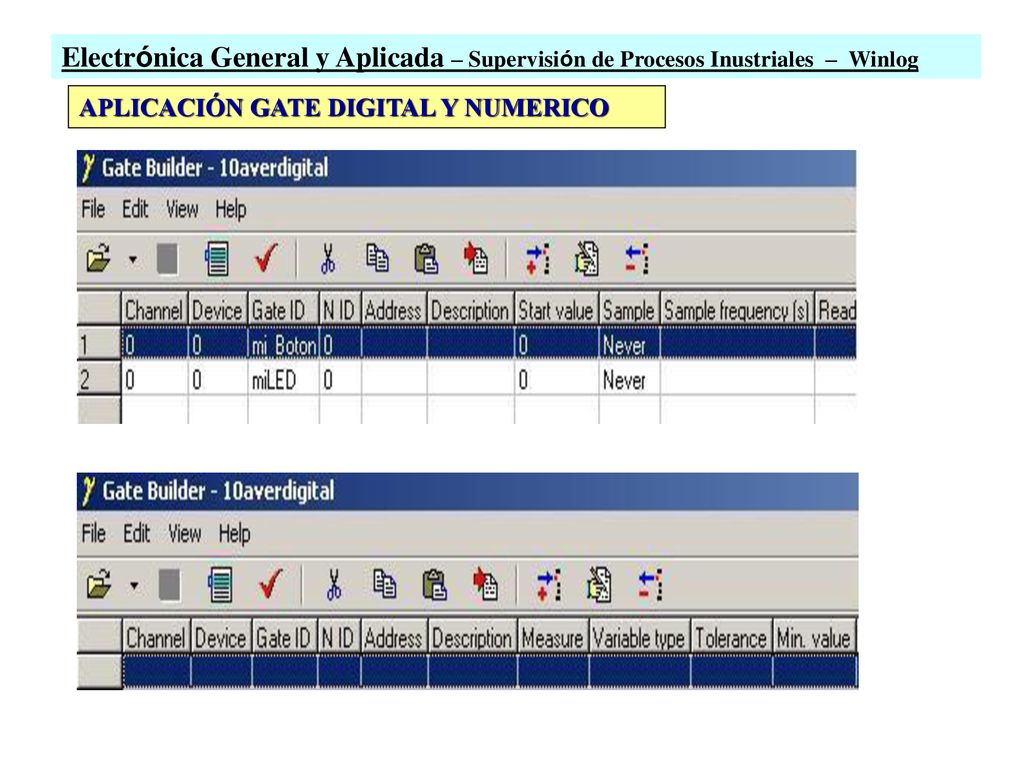

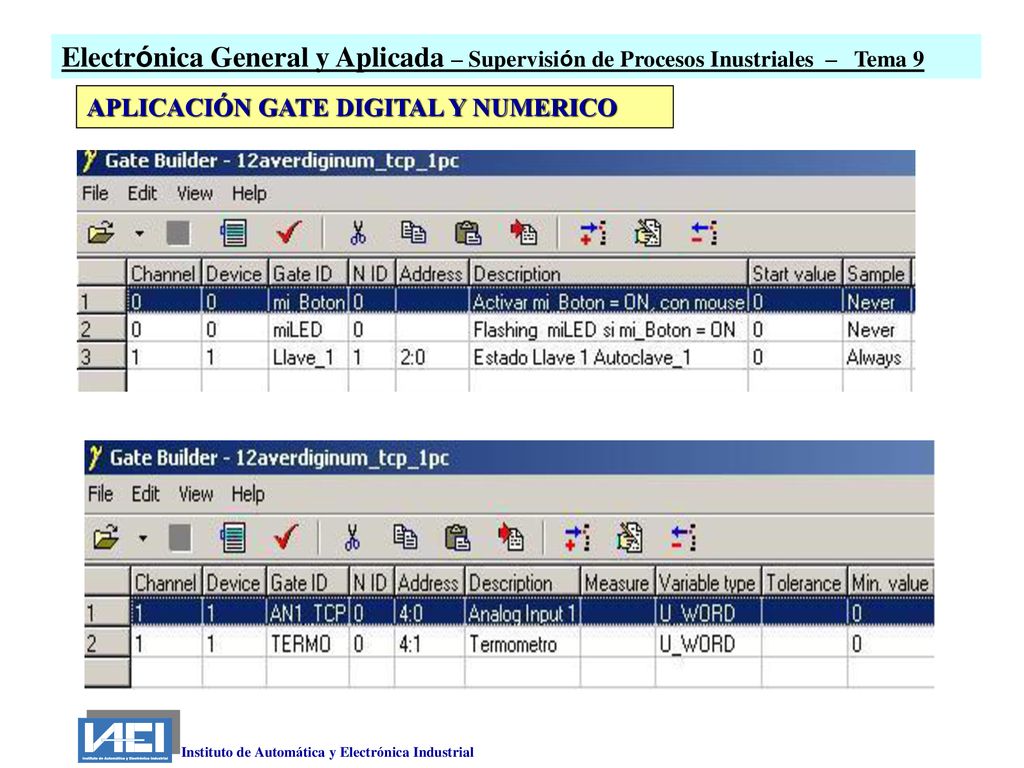

APLICACIÓN GATE DIGITAL Y NUMERICO

4 // Function called at startup

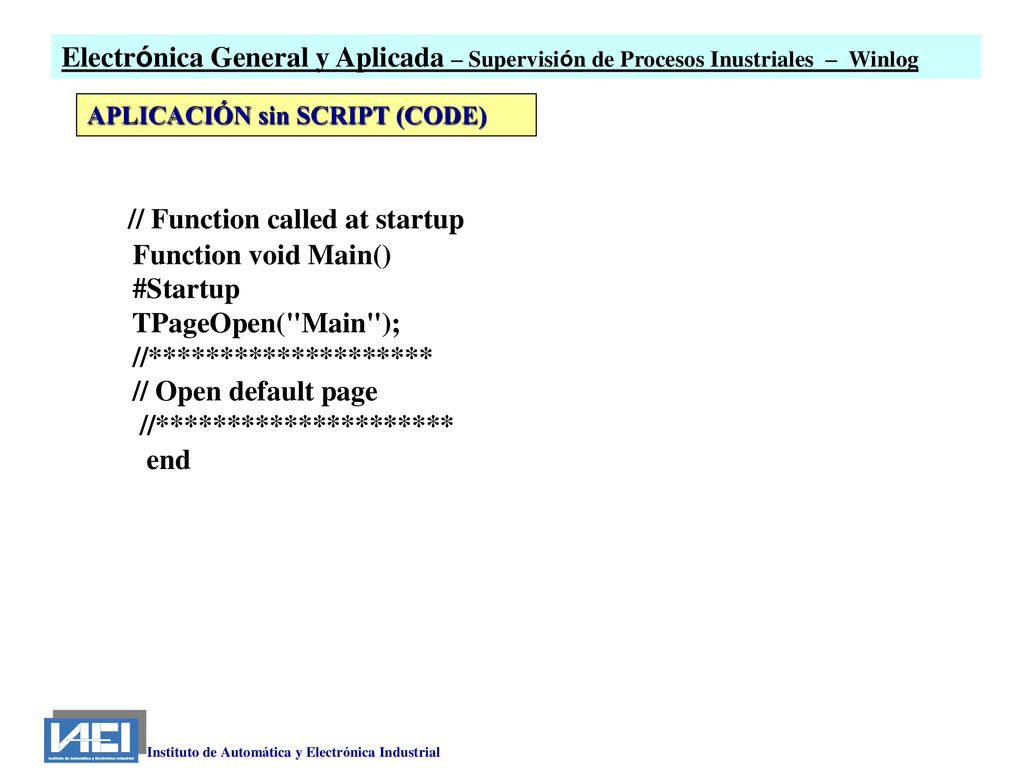

Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Winlog APLICACIÓN sin SCRIPT (CODE) // Function called at startup Function void Main() #Startup TPageOpen("Main"); //******************** // Open default page //********************* end Instituto de Automática y Electrónica Industrial

5 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Winlog

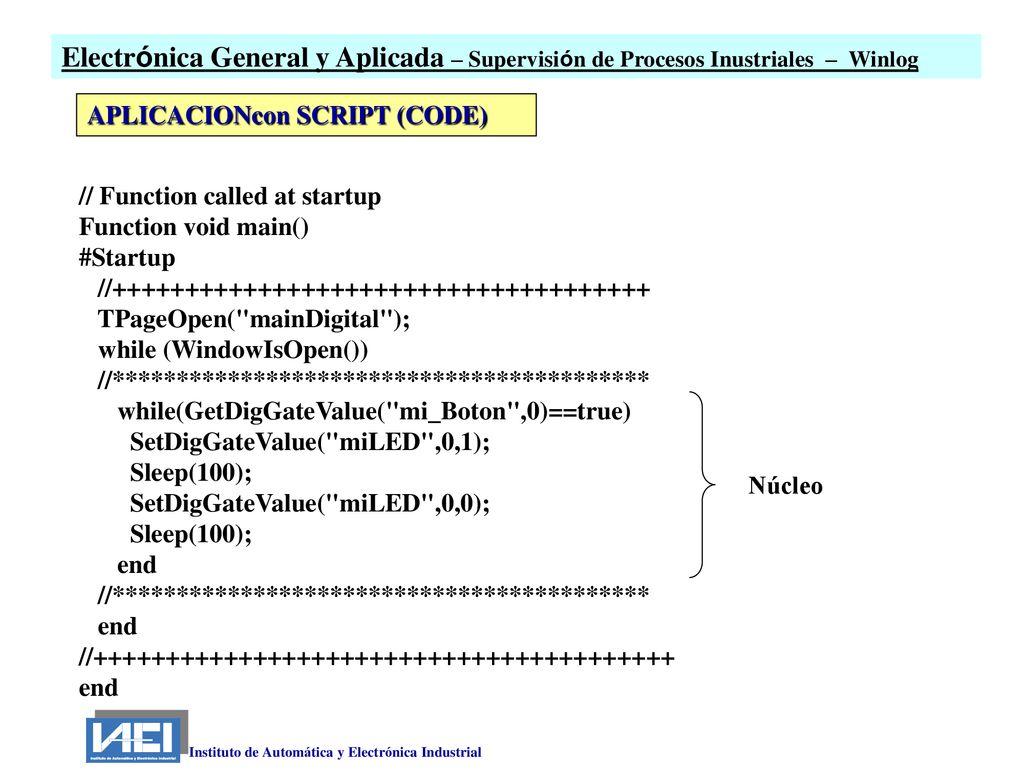

APLICACIONcon SCRIPT (CODE) // Function called at startup Function void main() #Startup // TPageOpen("mainDigital"); while (WindowIsOpen()) //****************************************** while(GetDigGateValue("mi_Boton",0)==true) SetDigGateValue("miLED",0,1); Sleep(100); SetDigGateValue("miLED",0,0); end // Núcleo Instituto de Automática y Electrónica Industrial

6 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9

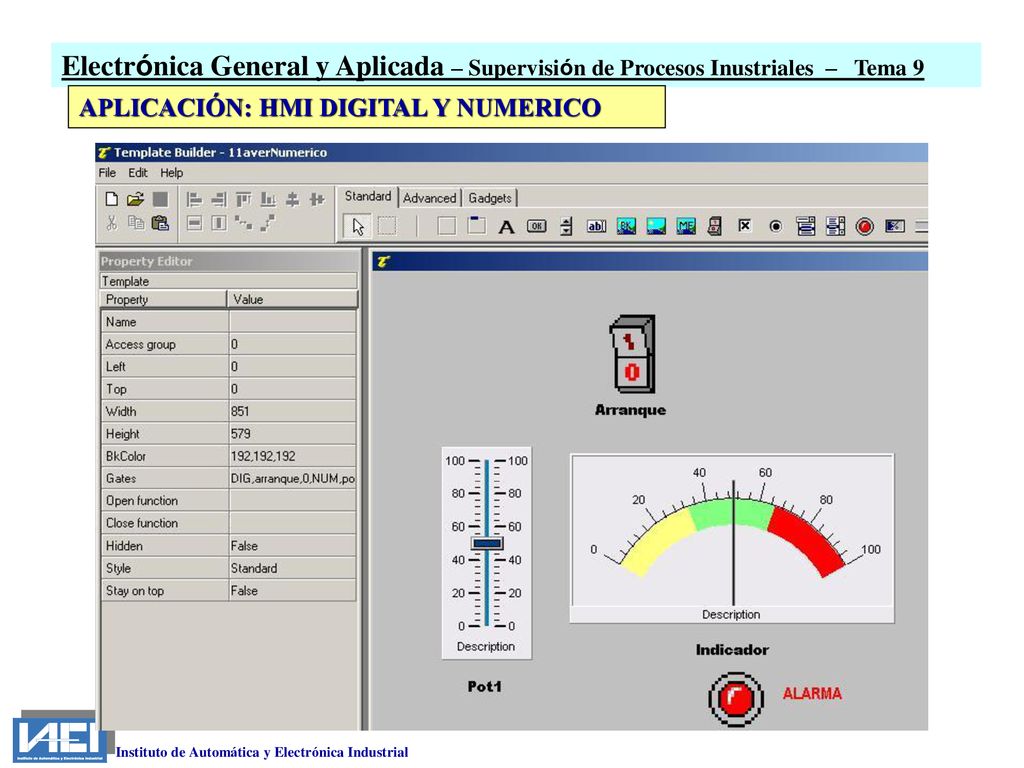

APLICACIÓN: HMI DIGITAL Y NUMERICO Instituto de Automática y Electrónica Industrial

7 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9

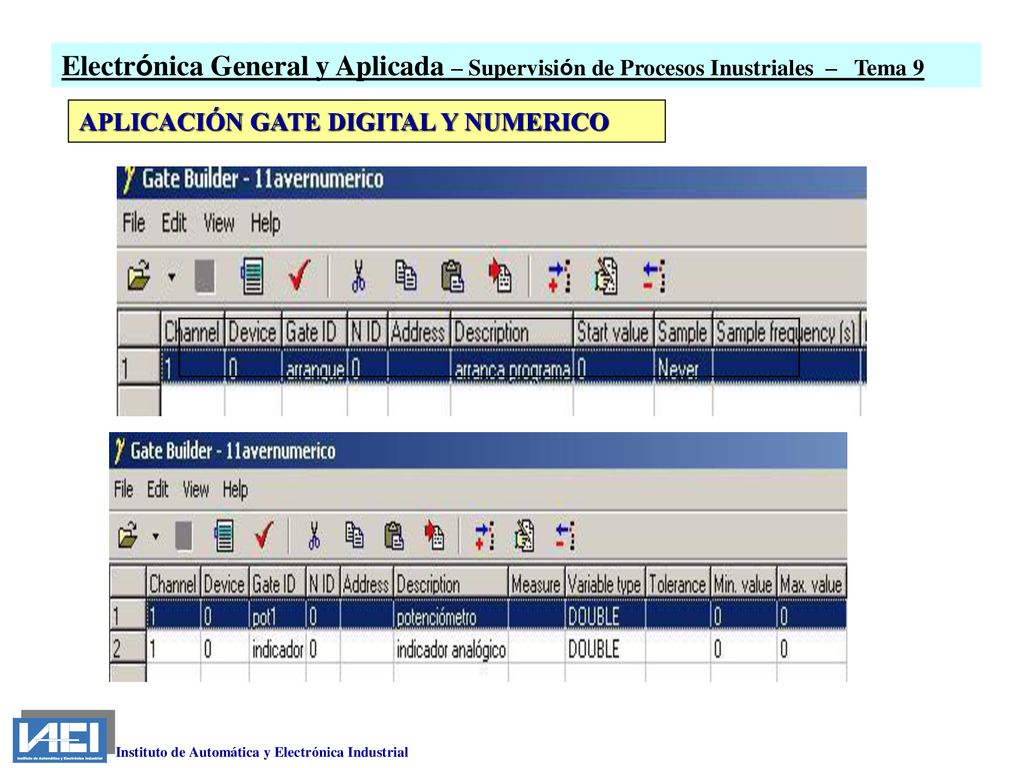

APLICACIÓN GATE DIGITAL Y NUMERICO Instituto de Automática y Electrónica Industrial

8 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9

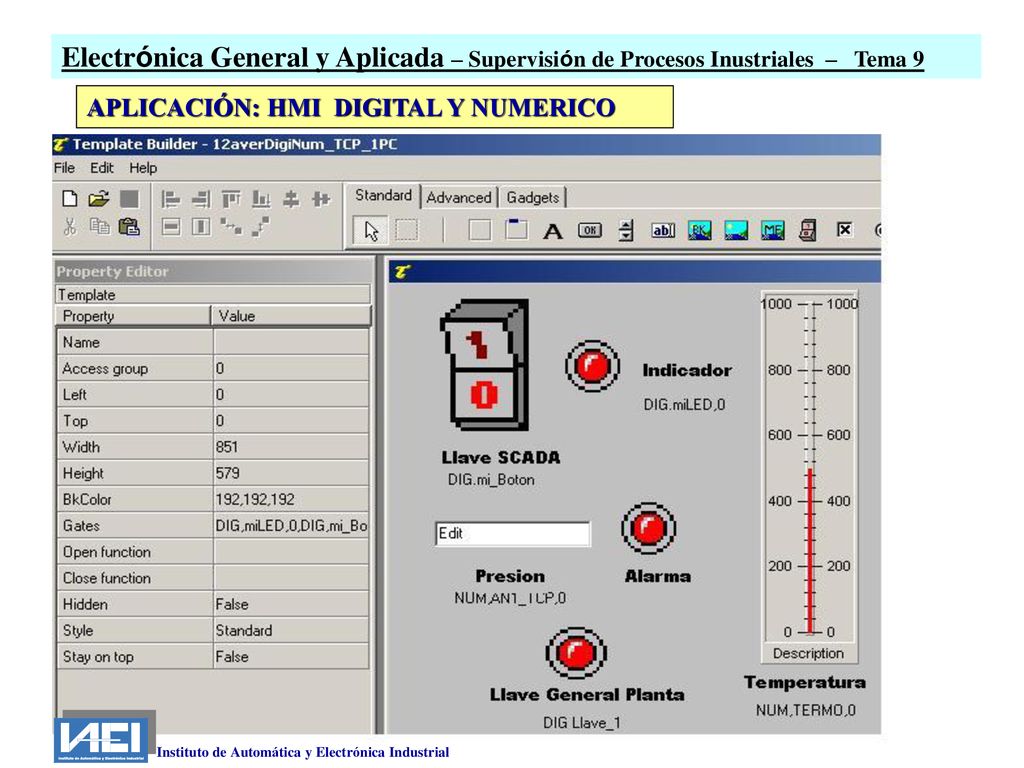

APLICACIÓN: HMI DIGITAL Y NUMERICO Instituto de Automática y Electrónica Industrial

9 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9
APLICACIÓN GATE DIGITAL Y NUMERICO Instituto de Automática y Electrónica Industrial

10 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9
APLICACIÓN GATE DIGITAL Y NUMERICO Instituto de Automática y Electrónica Industrial

11 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9

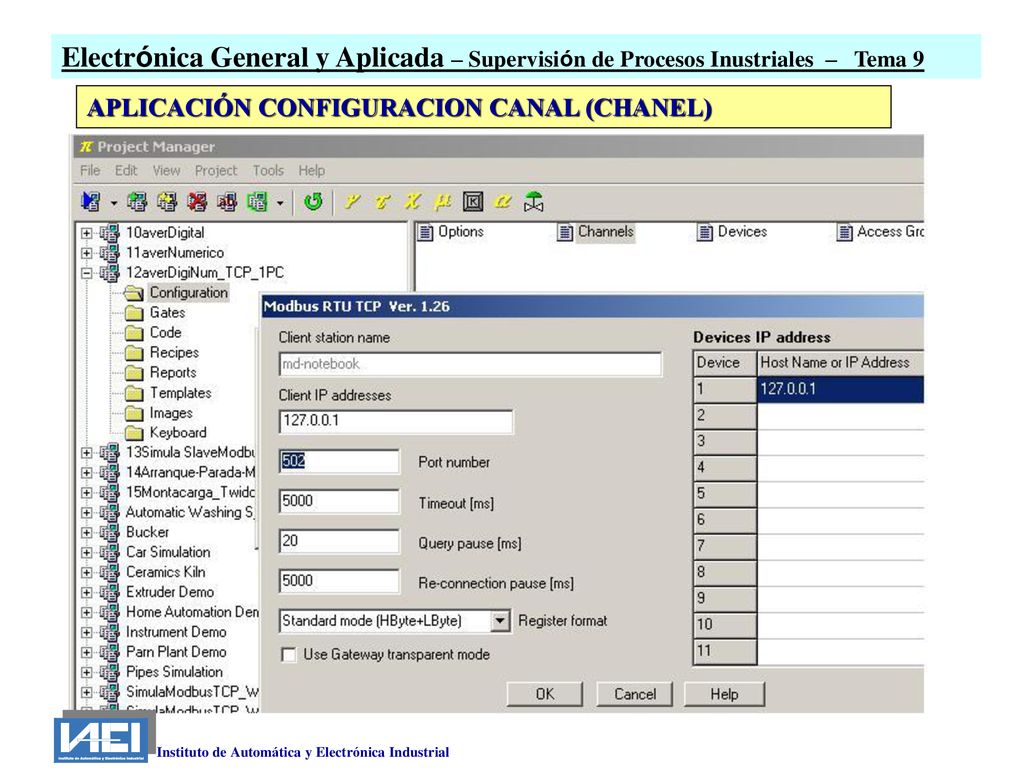

APLICACIÓN CONFIGURACION CANAL (CHANEL) Instituto de Automática y Electrónica Industrial

12 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9

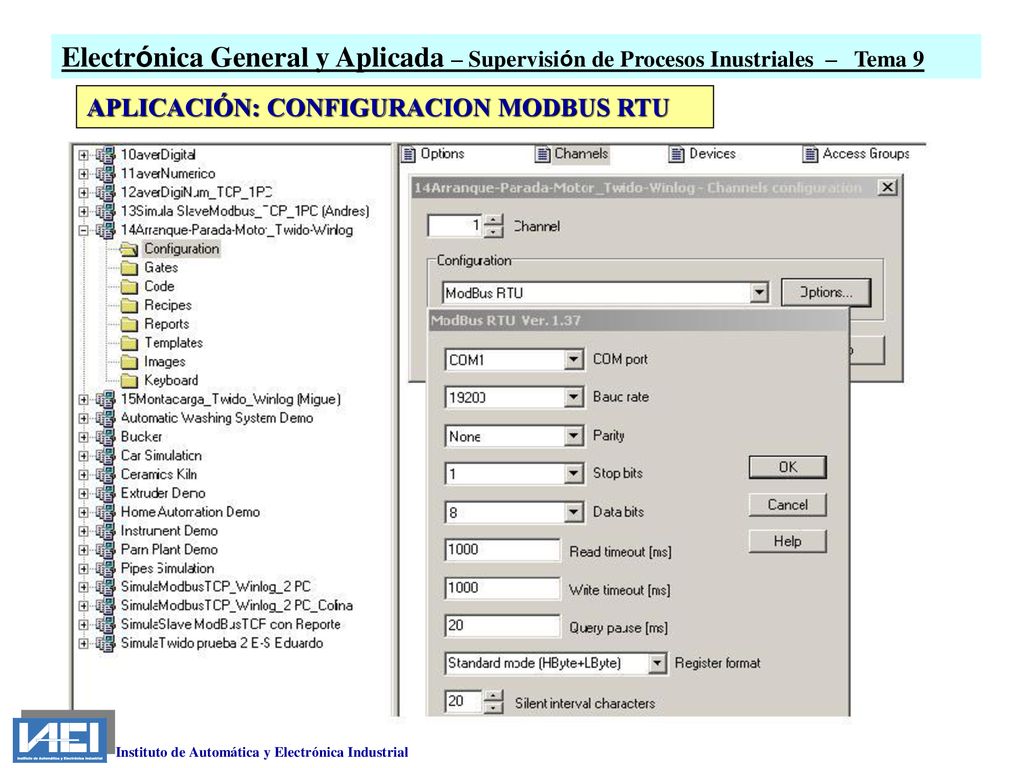

APLICACIÓN: CONFIGURACION MODBUS RTU Instituto de Automática y Electrónica Industrial

13 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9

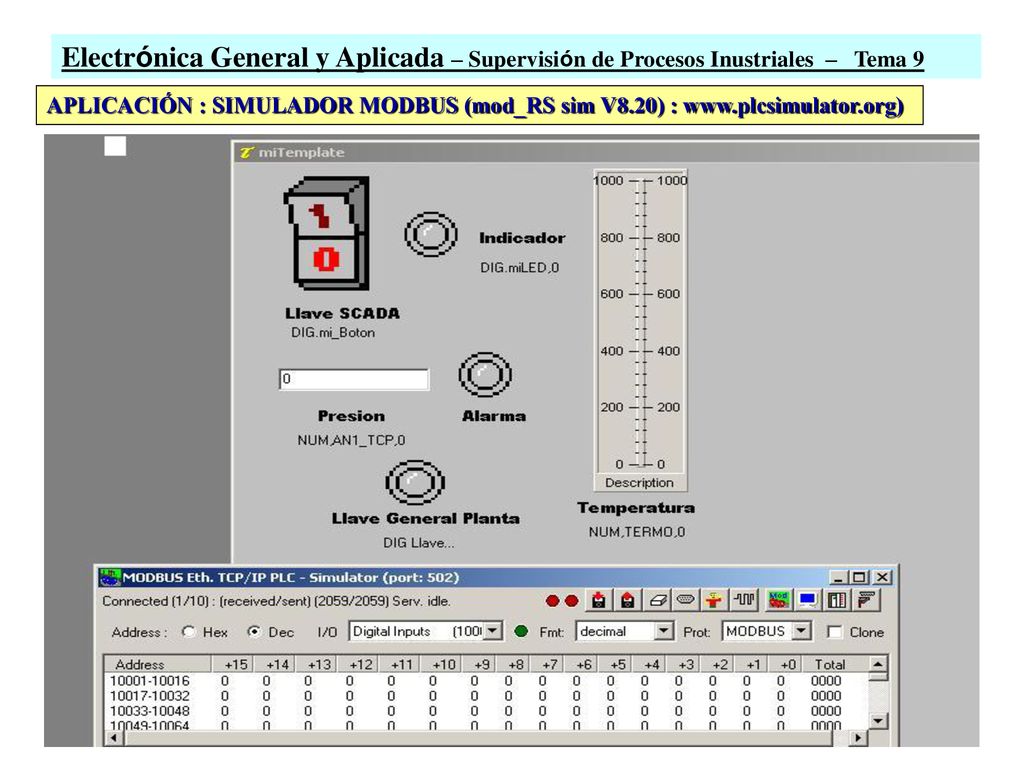

APLICACIÓN : SIMULADOR MODBUS (mod_RS sim V8.20) :

14 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9
FIN Instituto de Automática y Electrónica Industrial
