1 INGENIERIA DE DETALLE DEL SISTEMA SCADA PARA CAMPO MEDINA DICIEMBRE 17 DE 2008

2 AGENDA 1.CARACTERISTICAS DEL PROYECTO. 2.ARQUITECTURA IMPLEMENTADA. 3.PRESUPUESTO.

3 CARACTERISTICAS DEL PROYECTO La ingeniería desarrollada define los lineamientos y requerimientos mínimos para el diseño, suministro, inspección, configuración de hardware y software para control y monitoreo SCADA de las unidades de producción del Campo Medina, específicamente, siete pozos equipados con Bombas electro-sumergibles (ESP) y las facilidades de producción del CPF 1. CPF1 POZOS ESP CUARTO DE CONTROL

4 Basado en Open Industry Standards (Estándares Abiertos de la Industria) Enfoque en escalabilidad, facilidad de utilización y maximo factor costo- beneficio AREAS Y BASES DE DISEÑO INSTRUMENTACION : ESPECIFICACIONES Y SELECCION DE INSTRUMENTOS A INSTALAR EN CAMPO MEDINA ELECTRICA : ESPECIFICACIONES, DISEÑO E INGENIERIA PARA LA CONSTRUCCION DE RUTAS Y BANCOS DE DUCTOS CONTROL Y COMUNICACIONES: ESPECIFICACIONES, DISEÑO INGENIERIA Y SELECCION DE EQUIPOS Y MEJORES ALTERNATIVAS PARA EL CORRECTO FUNCIONAMIENTO E INTEGRACION DEL SCADA EN CAMPO MEDINA

5 SOLUCION PARA CLUSTER – POZOS ESP. MODBUS RTU INSTRUMENTACION DE SUBSUELO VARIADORES CENTRILIFT CONTROLADOR CompactLogix EtherNET/IP INTRUMENTACION CABEZA DE POZO Stwitch -Fibra optica INSTRUMENTACION GLCC. A RED DE SUPERVISION FIBRA OPTICA. POWER MONITOR 1000 Calidad de energia

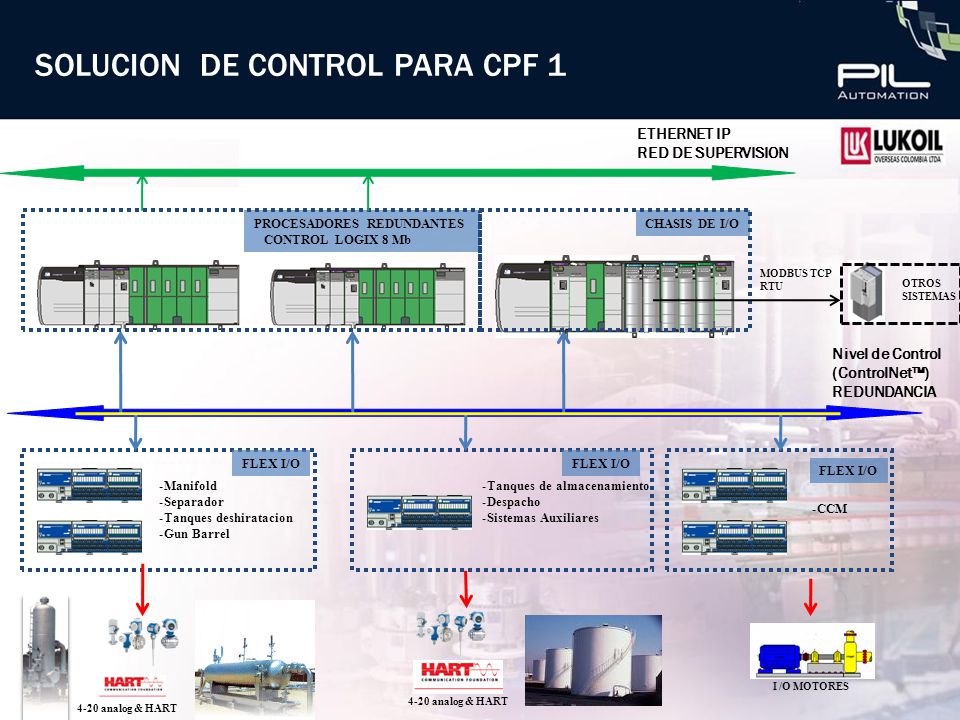

6 SOLUCION DE CONTROL PARA CPF 1 Nivel de Control (ControlNet™) REDUNDANCIA -Manifold -Separador -Tanques deshiratacion -Gun Barrel FLEX I/O -Tanques de almacenamiento -Despacho -Sistemas Auxiliares FLEX I/O -CCM FLEX I/O PROCESADORES REDUNDANTES CONTROL LOGIX 8 Mb CHASIS DE I/O 4-20 analog & HART I /O MOTORES MODBUS TCP RTU OTROS SISTEMAS ETHERNET IP RED DE SUPERVISION

7 SISTEMA DE SUPERVISION Nivel de supervision Red Ethernet IP REDUNDANTE ESTACIONES DE OPERACION SERVIDOR DE DATOS SERVIDOR DE APLICACIONES GERENCIA DE PRODUCCION ESTACION DE INGENIERIA ERP CLIENTES REMOTOS FIREWALL

8 HART COMMUNICATION FOUNDATION 4-20 analog & HART ARQUITECTURA A IMPLEMENTAR ESTACIONES DE OPERACION Supervision y control SERVIDORES ESTACIONES DE INGENIERIA Diseño y mantenimiento del sistema. GERENCIA DE PRODUCCION

9 9 NO SE DUPLICAN TAGS NO SE DUPLICAN PANTALLAS DE HMI FACIL ACCESO PARA MANEJO Y CONTROL DE DISPOSITIVOS Y ACTIVOS Open Standard Interfaces Pump1.stop Create tag in one location ….available everywhere Plant Information Systems Automation Device Standard Database Interfaces OPC NetLinx Protocol Pump1.stop Mantenimiento y diseño en una sola estacion a toda la red VENTAJAS DE UTILIZAR ARQUITECTURA INTEGRADA

10 SOLUCIONES A IMPLEMENTAR HART COMMUNICATION FOUNDATION 4-20 analog & HART

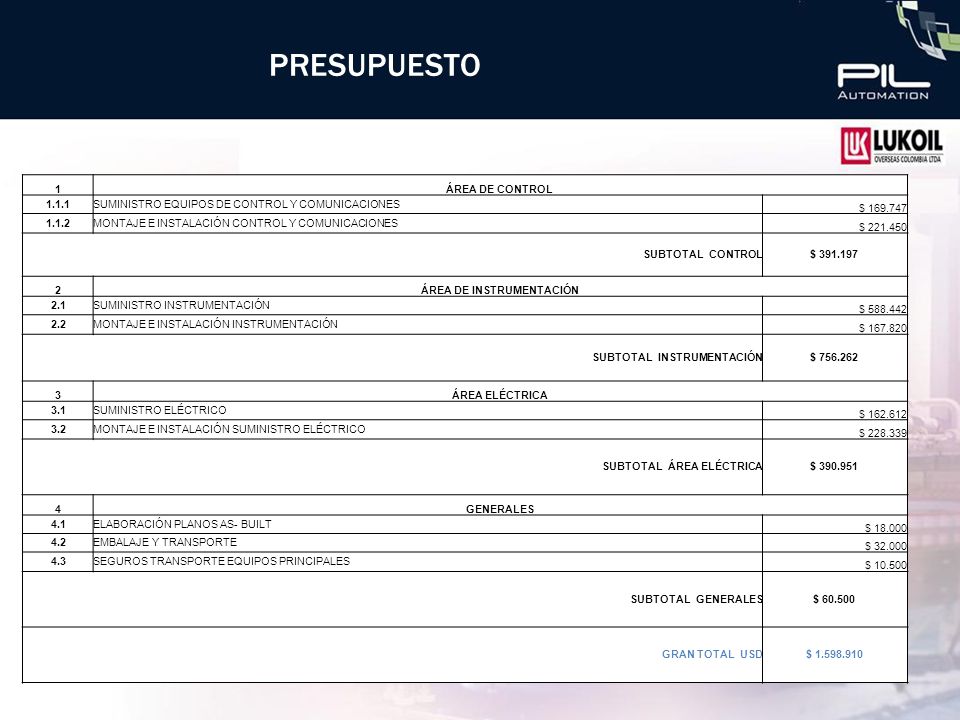

11 PRESUPUESTO 1ÁREA DE CONTROL 1.1.1SUMINISTRO EQUIPOS DE CONTROL Y COMUNICACIONES $ 169.747 1.1.2MONTAJE E INSTALACIÓN CONTROL Y COMUNICACIONES $ 221.450 SUBTOTAL CONTROL$ 391.197 2ÁREA DE INSTRUMENTACIÓN 2.1SUMINISTRO INSTRUMENTACIÓN $ 588.442 2.2MONTAJE E INSTALACIÓN INSTRUMENTACIÓN $ 167.820 SUBTOTAL INSTRUMENTACIÓN$ 756.262 3ÁREA ELÉCTRICA 3.1SUMINISTRO ELÉCTRICO $ 162.612 3.2MONTAJE E INSTALACIÓN SUMINISTRO ELÉCTRICO $ 228.339 SUBTOTAL ÁREA ELÉCTRICA$ 390.951 4GENERALES 4.1ELABORACIÓN PLANOS AS- BUILT $ 18.000 4.2EMBALAJE Y TRANSPORTE $ 32.000 4.3SEGUROS TRANSPORTE EQUIPOS PRINCIPALES $ 10.500 SUBTOTAL GENERALES$ 60.500 GRAN TOTAL USD$ 1.598.910
