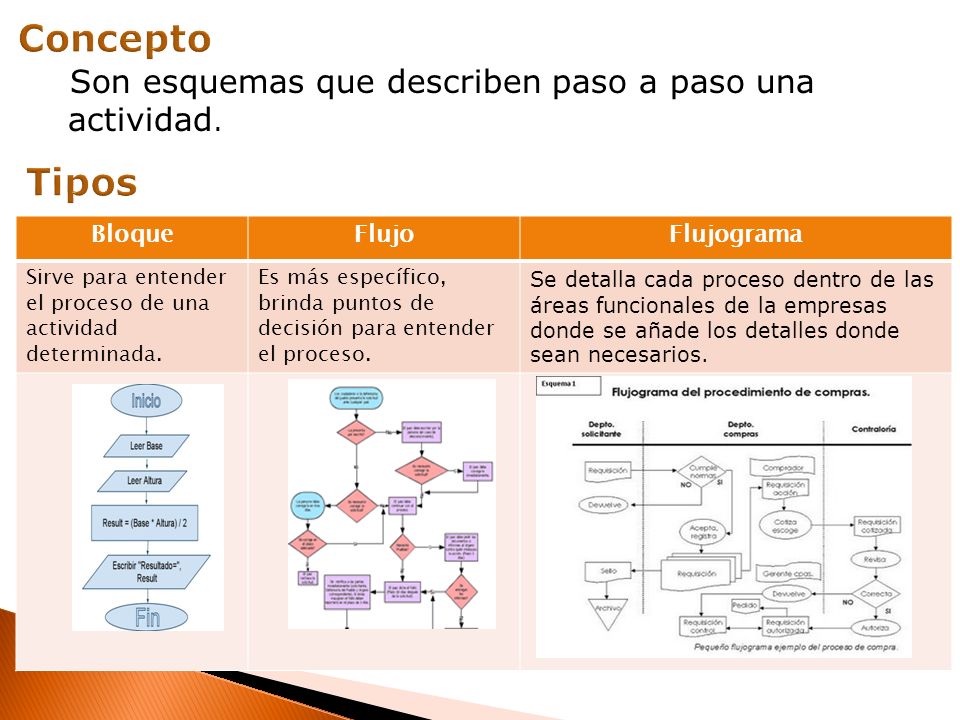

2 BloqueFlujoFlujograma Sirve para entender el proceso de una actividad determinada. Es más específico, brinda puntos de decisión para entender el proceso. Se detalla cada proceso dentro de las áreas funcionales de la empresas donde se añade los detalles donde sean necesarios. Son esquemas que describen paso a paso una actividad.

3 SimbologíaSignificadoAlgoritmo Inicio o final del proceso o actividad INICIO: FIN Describir una tarea o actividad realizada en el proceso. … Dirección del flujo o proceso Documentos que ingresan, se generan o salen de un proceso Conexión de una parte del diagrama con otra parte del mismo. Enlace con otra hoja diferente. Determina de una condición dada 2 posibles respuestas una verdadera u otra falsa. Si entonces Sino Si No

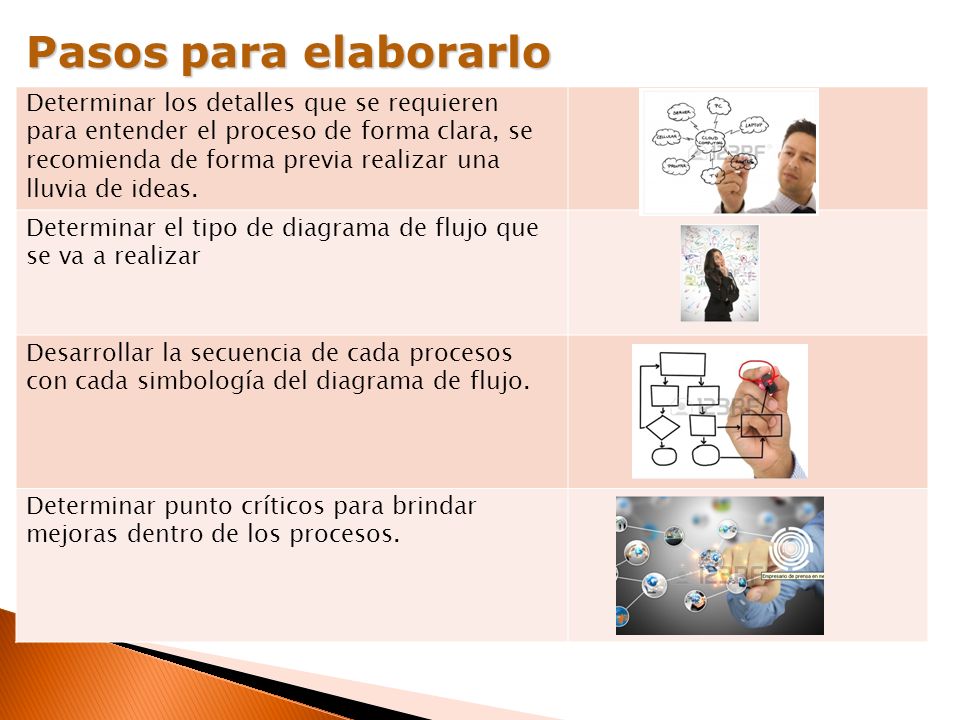

4 Pasos para elaborarlo Determinar los detalles que se requieren para entender el proceso de forma clara, se recomienda de forma previa realizar una lluvia de ideas. Determinar el tipo de diagrama de flujo que se va a realizar Desarrollar la secuencia de cada procesos con cada simbología del diagrama de flujo. Determinar punto críticos para brindar mejoras dentro de los procesos.

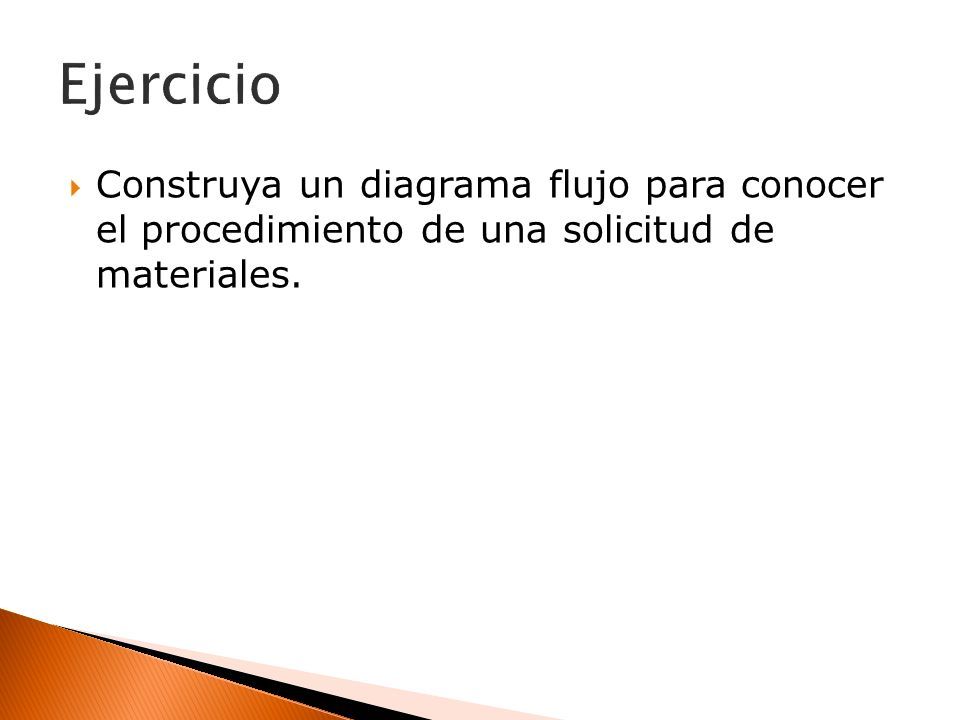

5  Construya un diagrama flujo para conocer el procedimiento de una solicitud de materiales.

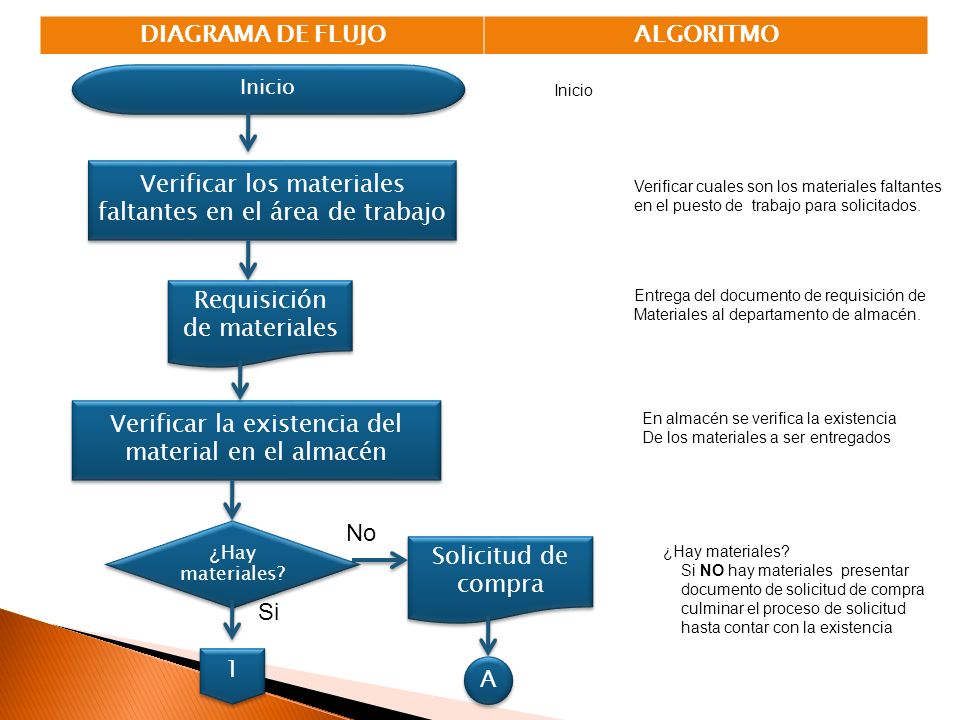

6 DIAGRAMA DE FLUJOALGORITMO Inicio Verificar los materiales faltantes en el área de trabajo Verificar cuales son los materiales faltantes en el puesto de trabajo para solicitados. Requisición de materiales Entrega del documento de requisición de Materiales al departamento de almacén. Verificar la existencia del material en el almacén En almacén se verifica la existencia De los materiales a ser entregados ¿ Hay materiales? No Si Solicitud de compra A A 1 1 ¿Hay materiales? Si NO hay materiales presentar documento de solicitud de compra culminar el proceso de solicitud hasta contar con la existencia

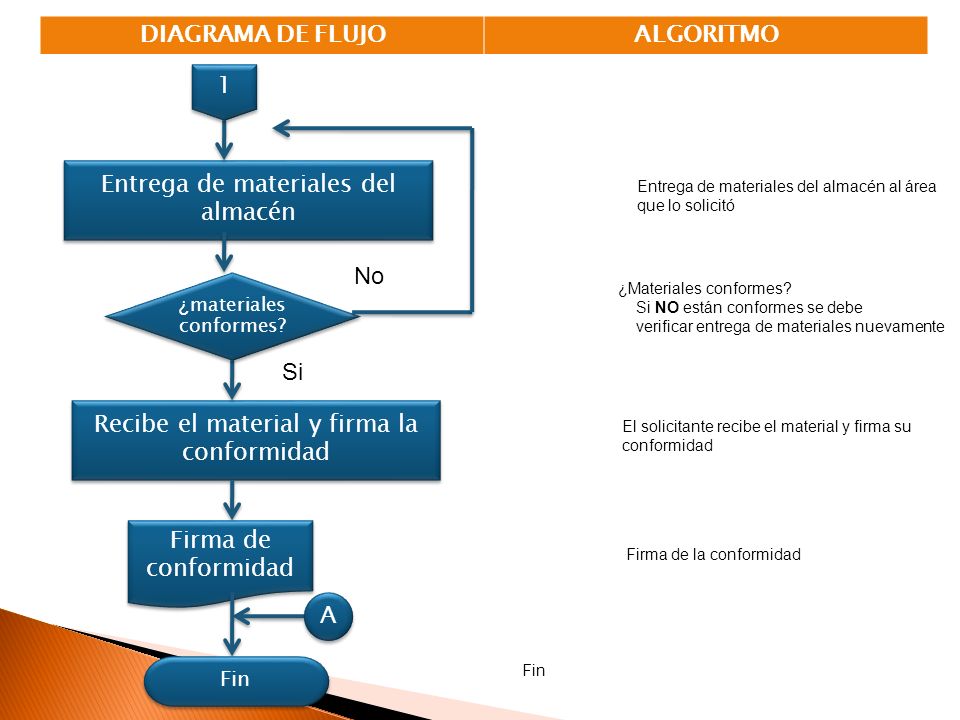

7 DIAGRAMA DE FLUJOALGORITMO Entrega de materiales del almacén Entrega de materiales del almacén al área que lo solicitó Firma de la conformidad Recibe el material y firma la conformidad El solicitante recibe el material y firma su conformidad ¿ materiales conformes? No Si Firma de conformidad A A 1 1 Fin ¿Materiales conformes? Si NO están conformes se debe verificar entrega de materiales nuevamente
