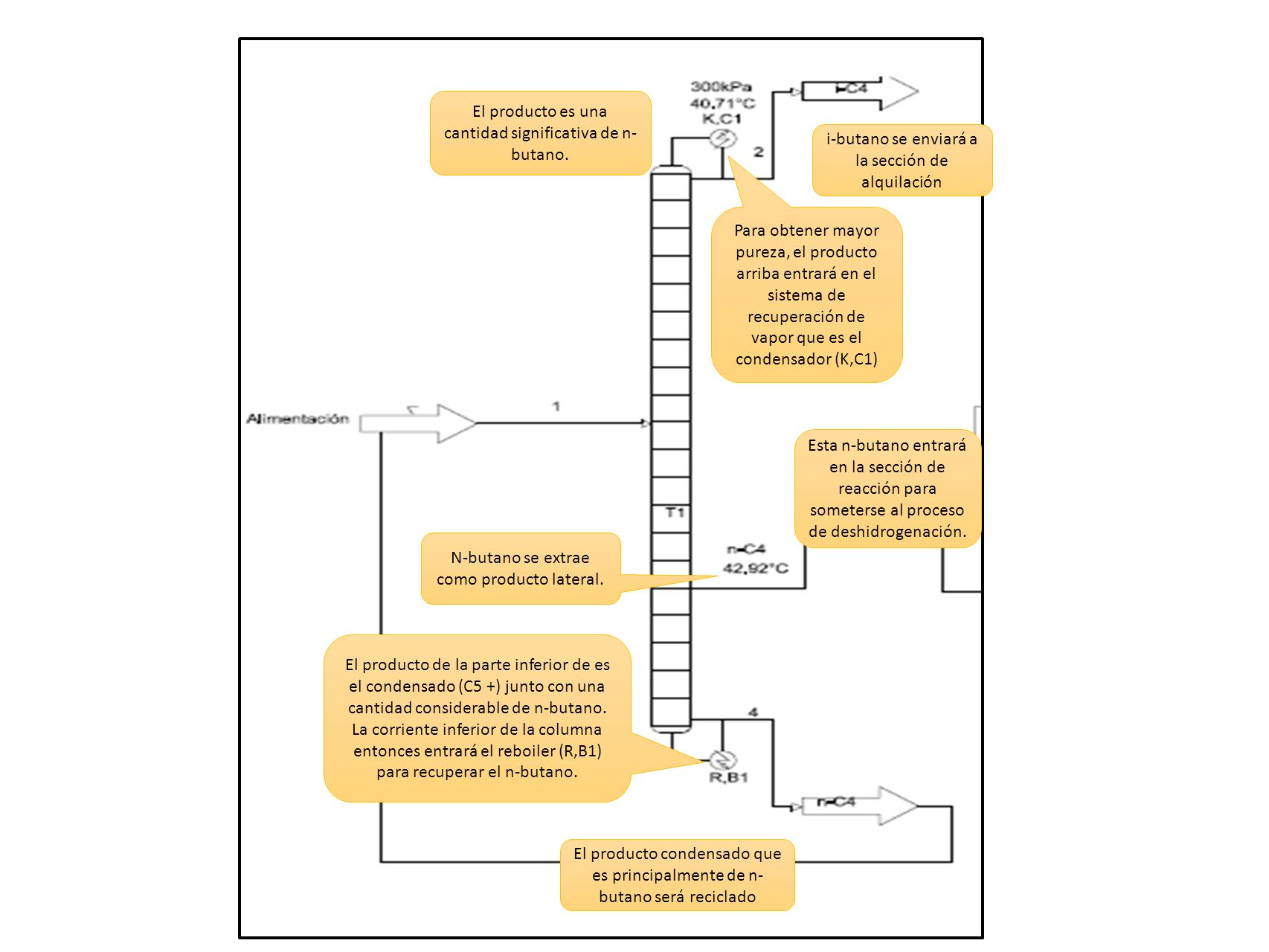

1 El producto de la parte inferior de es el condensado (C5 +) junto con una cantidad considerable de n-butano. La corriente inferior de la columna entonces entrará el reboiler (R,B1) para recuperar el n-butano. El producto es una cantidad significativa de n- butano. Para obtener mayor pureza, el producto arriba entrará en el sistema de recuperación de vapor que es el condensador (K,C1) i-butano se enviará a la sección de alquilación El producto condensado que es principalmente de n- butano será reciclado N-butano se extrae como producto lateral. Esta n-butano entrará en la sección de reacción para someterse al proceso de deshidrogenación.

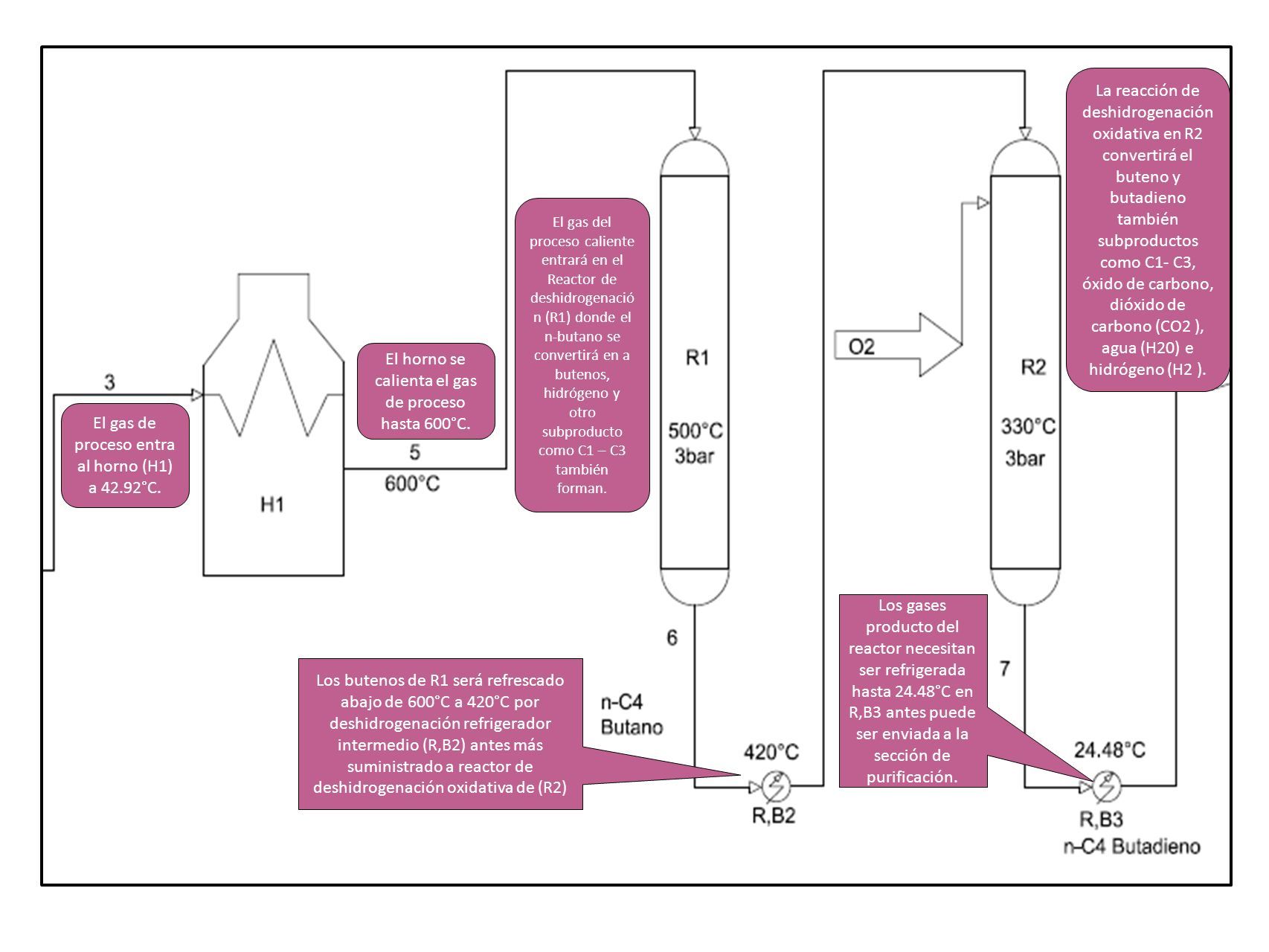

2 El gas de proceso entra al horno (H1) a 42.92°C. El horno se calienta el gas de proceso hasta 600°C. El gas del proceso caliente entrará en el Reactor de deshidrogenació n (R1) donde el n-butano se convertirá en a butenos, hidrógeno y otro subproducto como C1 – C3 también forman. Los butenos de R1 será refrescado abajo de 600°C a 420°C por deshidrogenación refrigerador intermedio (R,B2) antes más suministrado a reactor de deshidrogenación oxidativa de (R2) La reacción de deshidrogenación oxidativa en R2 convertirá el buteno y butadieno también subproductos como C1- C3, óxido de carbono, dióxido de carbono (CO2 ), agua (H20) e hidrógeno (H2 ). Los gases producto del reactor necesitan ser refrigerada hasta 24.48°C en R,B3 antes puede ser enviada a la sección de purificación.

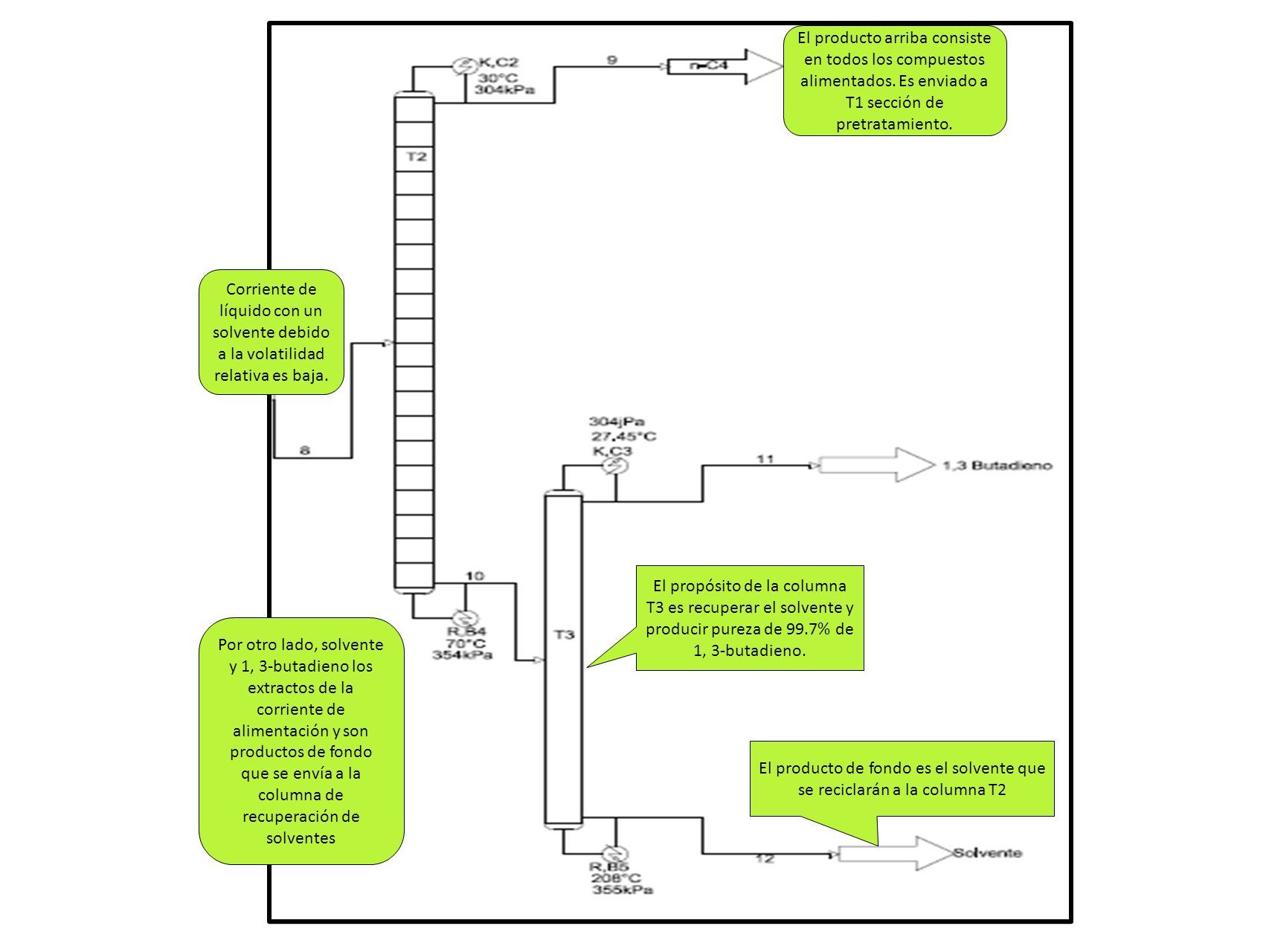

3 Corriente de líquido con un solvente debido a la volatilidad relativa es baja. El producto arriba consiste en todos los compuestos alimentados. Es enviado a T1 sección de pretratamiento. Por otro lado, solvente y 1, 3-butadieno los extractos de la corriente de alimentación y son productos de fondo que se envía a la columna de recuperación de solventes El propósito de la columna T3 es recuperar el solvente y producir pureza de 99.7% de 1, 3-butadieno. El producto de fondo es el solvente que se reciclarán a la columna T2
