PRIMERA ENTREGA: ¿Cómo se modernizará la refinería talara?

Presentación del tema: "PRIMERA ENTREGA: ¿Cómo se modernizará la refinería talara?"— Transcripción de la presentación:

1

2

3 PRIMERA ENTREGA: ¿Cómo se modernizará la refinería talara?

4 La modernización ampliará las unidades actuales y construirá nuevas unidades que permitirán, entre otras cosas, desulfurizar los combustibles y mejorar el octanaje de naftas. También, procesará crudos mas pesados para reducir costos, mejorará el rendimiento de combustibles livianos e incluirá facilidades para los requerimientos de la Refinería modernizada.

5 La Refinería Talara actual cuenta con 3 unidades principales:

6 La Refinería Modernizada ampliará sus unidades actuales e…
…instalará nuevas unidades con procesos complejos. Unidad de Flexicoking (FCC) Planta de Acido Sulfúrico Planta de Hidrógeno Recuperación de Gases Otras Unidades de Procesos Destilación Primaria 65 a 95 MBD Unidades Desulfurizadoras Desulfurización de Nafta Liviana Desulfurización de Diesel Desulfurización de Nafta FCC Desulfurización de Gases (Aminas) Desulfurización de GLP Destilación al Vacío 28 a 56 MBD Craqueo Catalítico 19 a 25 MBD Reformación Catalítica Servicios Industriales Cogeneración Otras Facilidades

7 REFINERÍA TALARA ACTUAL
Aceite pesado Gasóleo Liviano GLP REFINERÍA TALARA ACTUAL Gasóleo Pesado DIESEL Aceite liviano GASOLINAS 84/ 90/ 95 /97 TURBO RESIDUAL ASFALTO UDP Unidad Destilación primaria Gases Entonces, si ahora tenemos esto: Gases FCC Unidad Craqueo Catalítico Fluidizado Gases UDV Unidad de Destilación al Vacío

8 REFINERÍA TALARA MODERNIZADA SERVICIOS INDUSTRIALES
residuales Gases SULFÚRICO ACIDO Coque URG, Unidad Recuperación Ácido Sulfúrico Gasóleo pesado GLP REFINERÍA TALARA MODERNIZADA Petróleo Industrial Asfalto Fondos de Vacío H Reformación Catalítica GASES DIESEL Nafta Gasóleo Liviano Desulfurizador TURBO Nafta FCC Gasóleo Pesado PLANTA DE HIDRÓGENO ENERGÍA GASOLINAS84/ 90/ 95 /97 Aceite pesado Hidrógeno FLEXI GAS SERVICIOS INDUSTRIALES Cogeneración UDP Unidad Destilación Primaria UDV1 y Nueva UDV (Unidades de al Vacío) Residuales de Diesel de Nafta FCC UCK Flexicoking Otros gases Tratamiento con Aminas azufrados Aceite liviano Craqueo Catalítico Fluidizado Al finalizar el PMRT tendremos esto:

9

10 UNIDAD DE DESTILACIÓN PRIMARIA en cualquier parte de la diapositiva
Gases Residuales UDP Unidad Destilación Primaria 10 OTROS PROCESOS Nafta Liviana GASOLINAS 84/ 90/ 95 /97 Nafta pesada TURBO Para continuar, dar click en cualquier parte de la diapositiva DIESEL CRUDO Inicio de la REFINACIÓN o división del CRUDO en sus derivados (subproductos). Realiza la primera separación del crudo, que luego se convertirá en diferentes productos. UDV Unidad de Destilación al Vacío CRUDO REDUCIDO

11 UNIDAD DE DESTILACIÓN AL VACÍO
11 UDP Procesa residuos de crudo (crudo reducido), que no han sido refinados por la UDP. Se obtienen de ella, Gasóleos, Diesel, Residual y Asfalto. OTROS PROCESOS Gases Residuales DIESEL Gasóleo Liviano UDV Unidad de Destilación al Vacío FCC Gasóleo Pesado CRUDO REDUCIDO Fondos de Vacío RESIDUAL ASFALTO

12 FCC UNIDAD DE CRAQUEO CATALÍTICO DIESEL UDV 12
Rompe las moléculas del gasóleo para producir GLP, Gasolina, Diesel. OTROS PROCESOS Gases Residuales GLP UDV Unidad de Destilación al Vacío FCC Unidad Craqueo Catalítico Fluidizado GASOLINAS 84/ 90/ 95 /97 Gasóleo Pesado DIESEL Aceite liviano Aceites Pesados RESIDUAL

13

14 AMPLIACIÓN DE UNIDAD DE DESTILACIÓN PRIMARIA
UDP Unidad Destilación Primaria Gases Residuales OTROS PROCESOS Nafta liviana Desulfurizador de Nafta Liviana Nafta pesada TURBO Diesel Desulfurizador de Diesel Inicio de la REFINACIÓN CRUDO Con su ampliación, se podrá procesar hasta 95 MBD. UDV CRUDO REDUCIDO

15 Se construirá una Nueva UDV que procesará 35 MBD.
NUEVA UNIDAD DE DESTILACIÓN AL VACÍO OTROS PROCESOS Gases Residuales Desulfurizador de Diesel UDV1 y Nueva UDV (Unidades de Destilación al Vacío) Gasóleo Liviano CRUDO REDUCIDO FCC Gasóleo Pesado Se construirá una Nueva UDV que procesará 35 MBD. Fondos de Vacío UCK Petróleo Industrial Asfalto

16 AMPLIACIÓN DE UNIDAD DE CRAQUEO CATALÍTICO
16 Será modernizada y ampliada a 25MBD para procesar mayores cargas de gasóleo y producir más Nafta, Diesel y GLP. OTROS PROCESOS Gases Residuales GLP UDV1 y Nueva UDV Desulfurizador de Nafta FCC FCC Unidad Craqueo Catalítico Fluidizado Gasóleo Pesado Aceite liviano Desulfurizador de Diesel DIESEL Aceites Pesados Petróleo Industrial

17 la Unidad de Flexicoking se
UNIDAD DE FLEXICOKER Procesa los fondos de vacío, convirtiéndolos en combustibles livianos, Gas y Coque. Desulfurizador de Nafta Liviana Nafta Desulfurizador de Diesel UDV1 y Nueva UDV Gasóleo Liviano FCC Gasóleo Pesado Fondos de Vacío UCK Unidad de Flexi coking Los Gases producidos por la Unidad de Flexicoking se llaman FLEXIGAS. FLEXIGAS Tratamiento con Aminas Coque

18 DESULFURIZADOR DE NAFTA LIVIANA
Hidrógeno UDP Gases residuales Nafta Liviana OTROS PROCESOS Desulfurizador de Nafta Liviana Nafta baja en azufre Reformación Catalítica Nafta La incorporación de hidrógeno, remueve el azufre de la Nafta (Desulfurización). La nafta Desulfurizada será enviada a una Unidad de Reformación Catalítica. UCK

19 REFORMACIÓN CATALÍTICA GASOLINAS (Bajas en azufre)
Hidrógeno GLP Reformación Catalítica GASOLINAS (Bajas en azufre) 84/ 90/ 95 /97 Desulfurizador de Nafta Liviana Nafta baja en azufre Hidrógeno a ser purificado Incrementa la calidad de la gasolina y produce hidrógeno necesario para la Desulfurización de la Nafta y parte de lo que otros procesos de Desulfurización, necesitan. Planta de Hidrógeno

20 DESULFURIZACÍÓN DE DIESEL
UDP Gases residuales OTROS PROCESOS Desulfurizador de Diesel Diesel DIESEL (Bajo en azufre) Diesel de Otras unidades Hidrógeno Recibe Diesel y realiza dos tareas: -Incorpora hidrógeno para remover el azufre. -Mejora su índice de cetano (mejor calidad). Planta de Hidrógeno

21 DESULFURIZADOR DE NAFTA FCC
Gases residuales Nafta FCC OTROS PROCESOS Desulfurizador de Nafta FCC GASOLINAS (Bajas en azufre) 84/ 90/ 95 /97 Nafta Desulfurizada Al incorporar hidrógeno, remueve el azufre de la NAFTA producida por la FCC, sin tener que reducir SU calidad (Octanaje). Hidrógeno Planta de Hidrógeno

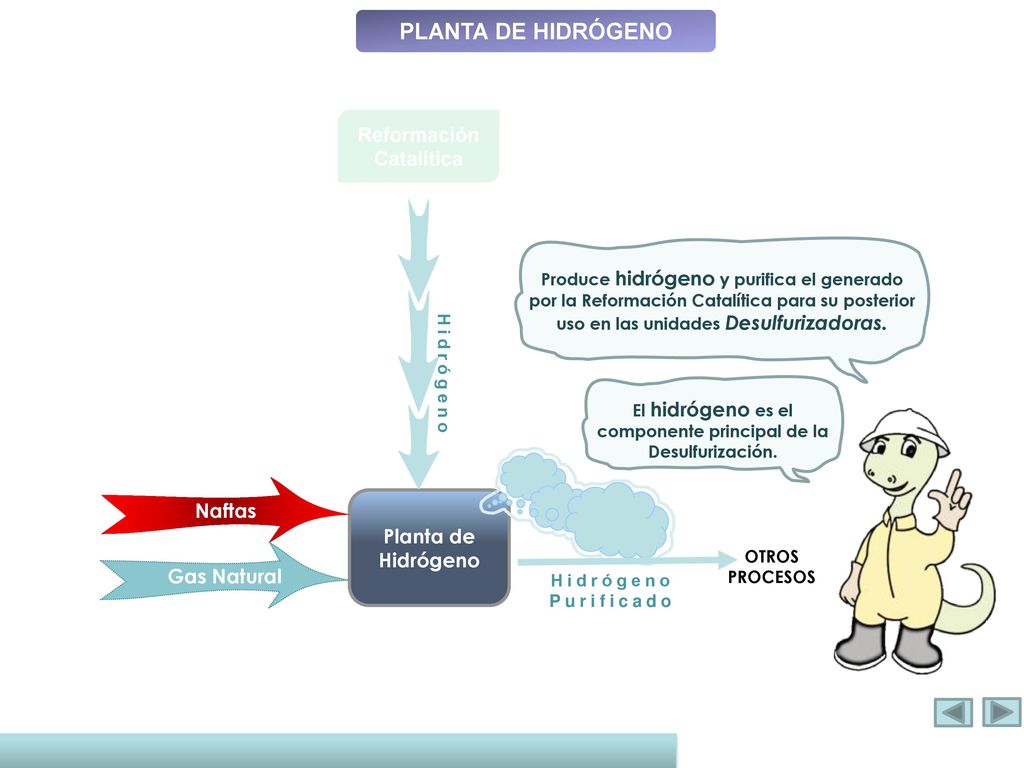

22 PLANTA DE HIDRÓGENO Reformación Catalítica Naftas Planta de Hidrógeno
Produce hidrógeno y purifica el generado por la Reformación Catalítica para su posterior uso en las unidades Desulfurizadoras. Hidrógeno El hidrógeno es el componente principal de la Desulfurización. Naftas Planta de Hidrógeno Gas Natural OTROS PROCESOS Hidrógeno Purificado

23 DESULFURIZACIÓN DE GASES RESIDUALES
Hay varias plantas de aminas, las cuales retiran los productos azufrados de los gases residuales para que luego sean enviados a la Planta de Ácido Sulfúrico. Los gases no azufrados son usados como combustibles. Planta de Acido Sulfúrico GASES azufrados Gases residuales de Otras Unidades Servicios Industriales GASES combustibles Plantas Tratamiento con Aminas FLEXIGAS sin azufre Cogeneración de Energía

24 TRATAMIENTO GLP GLP Desulfurización de GLP Recuperación de Gases
Bajo Azufre Desulfurización de GLP Gases residuales Tratamiento con Aminas GLP Recuperación de Gases Trata el GLP, que proviene de la Unidad de Recuperación de Gases, reduciendo su contenido de azufre y mejorando su calidad.

25 UNIDAD DE RECUPERACIÓN DE GASES
Desulfurización de GLP GLP Gases Residuales Tratamiento con Aminas Gases residuales Recuperación de Gases Naftas Recupera GLP y Naftas de los gases y vapores emanados por las unidades de procesos. Los gases residuales excedentes son enviados al tratamiento con Aminas.

26 COGENERACIÓN DE ENERGÍA
Tratamiento con Aminas FLEXIGAS sin azufre Energía Cogeneración de Energía Coque Se alimenta del FLEXIGAS y del COQUE para obtener vapor que se utilizará en otros procesos de la Refinería y para generar electricidad.

27 PLANTA DE ÁCIDO SULFÚRICO
GASES residuales Tratamiento con Aminas Gases Azufrados AGUA Planta de Acido Sulfúrico Ácido Sulfúrico Convertirá los gases residuales en ácido sulfúrico para su comercialización.

28 SERVICIOS INDUSTRIALES Servicios Industriales
VAPOR NITRÓGENO Servicios Industriales AIRE COMPRIMIDO Son los componentes que cada planta de la Refinería requiere para su buen funcionamiento. AGUA GAS COMBUSTIBLE

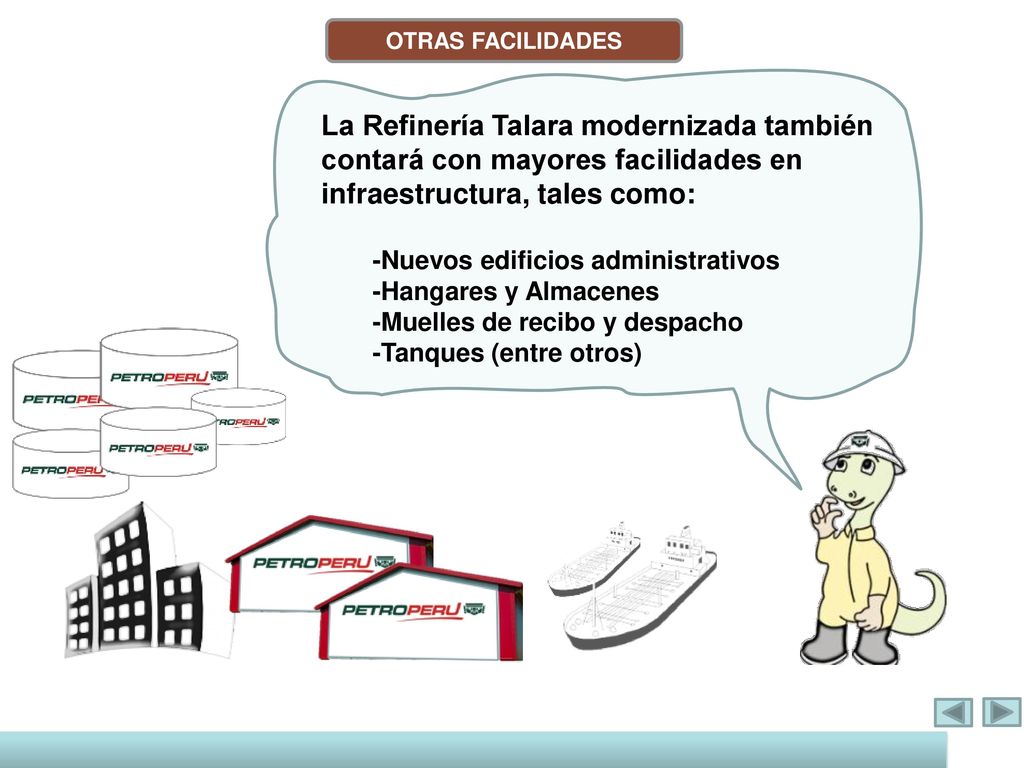

29 OTRAS FACILIDADES La Refinería Talara modernizada también contará con mayores facilidades en infraestructura, tales como: -Nuevos edificios administrativos -Hangares y Almacenes -Muelles de recibo y despacho -Tanques (entre otros)

30 La Modernización de la Refinería Talara implementará procesos mucho más complejos y de alta tecnología que están acordes con las nuevas exigencias ambientales y con los nuevos requerimientos del mercado. Esta diferencia se hace evidente cuando comparamos los procesos actuales, con los procesos de la de la refinería modernizada.
