Disposición y estructura de los ejes en la MHCN

Presentación del tema: "Disposición y estructura de los ejes en la MHCN"— Transcripción de la presentación:

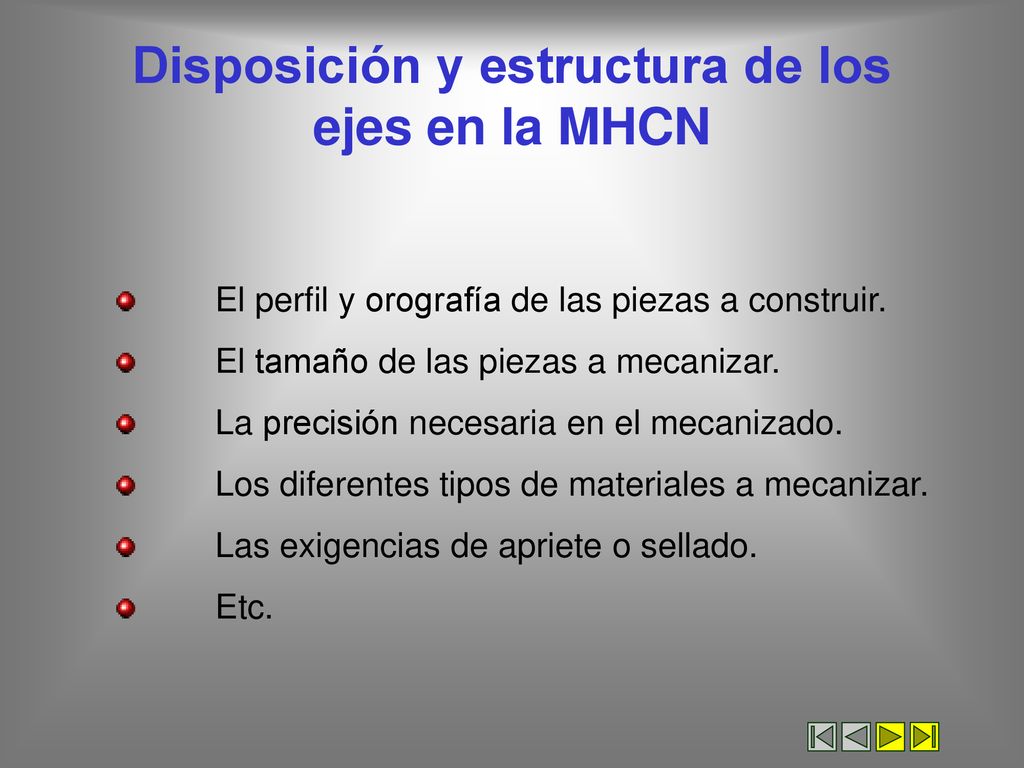

1 Disposición y estructura de los ejes en la MHCN
El perfil y orografía de las piezas a construir. El tamaño de las piezas a mecanizar. La precisión necesaria en el mecanizado. Los diferentes tipos de materiales a mecanizar. Las exigencias de apriete o sellado. Etc.

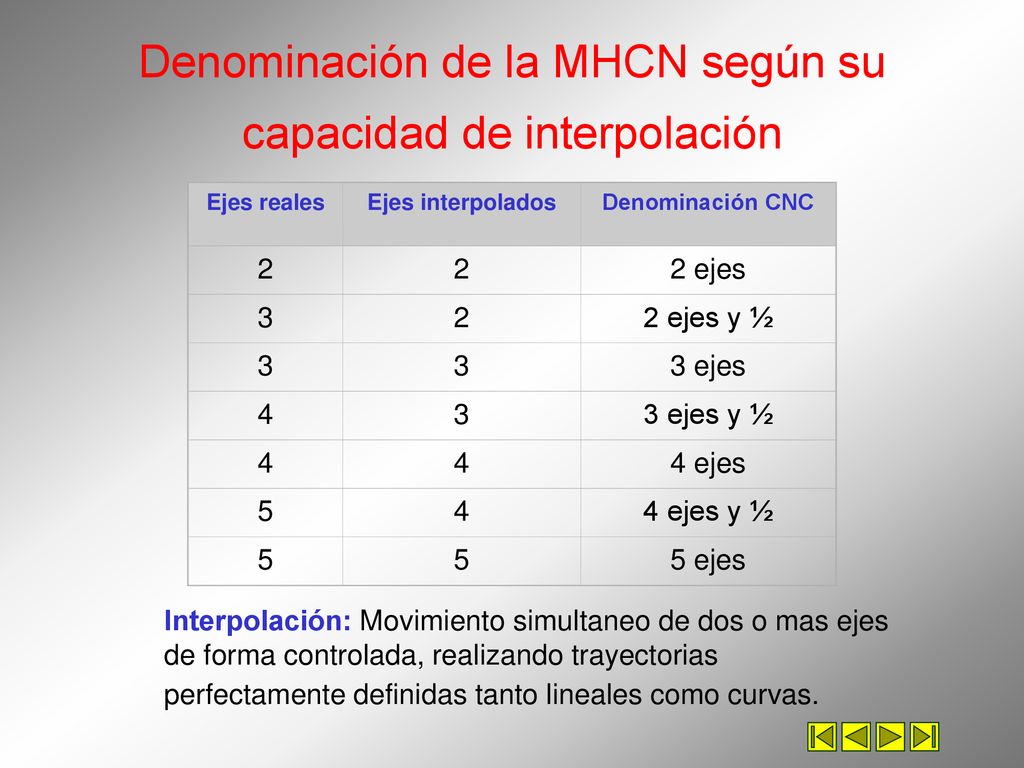

2 Denominación de la MHCN según su capacidad de interpolación
Ejes reales Ejes interpolados Denominación CNC 2 2 ejes 3 2 ejes y ½ 3 ejes 4 3 ejes y ½ 4 ejes 5 4 ejes y ½ 5 ejes Interpolación: Movimiento simultaneo de dos o mas ejes de forma controlada, realizando trayectorias perfectamente definidas tanto lineales como curvas.

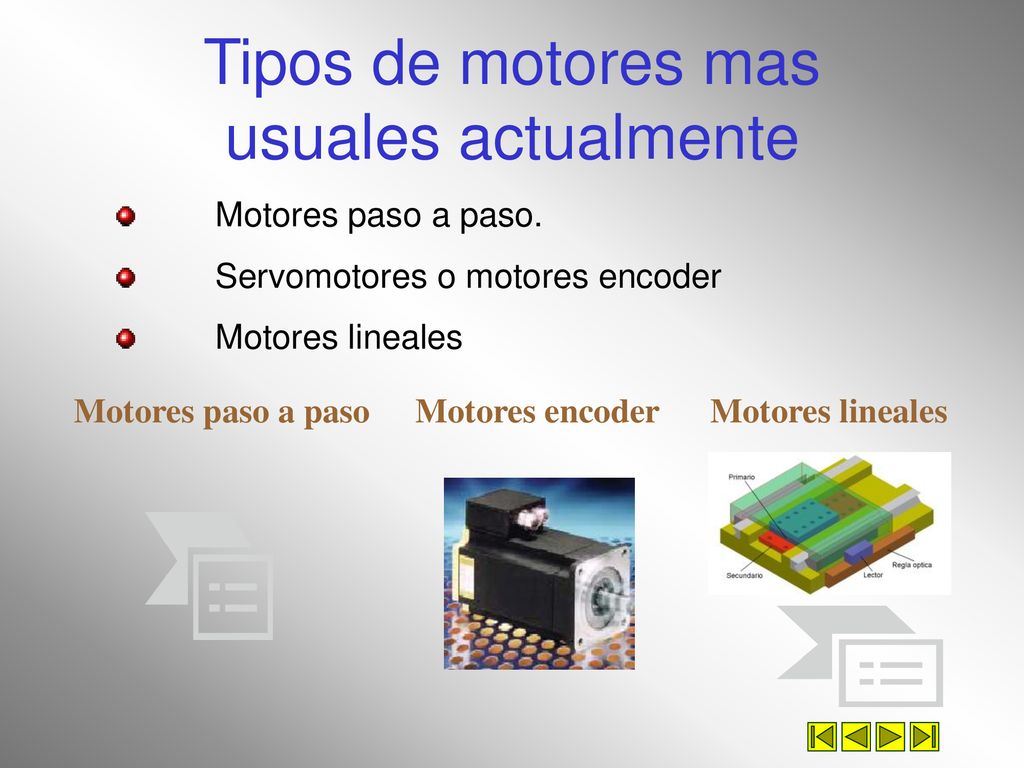

3 Tipos de motores mas usuales actualmente
Motores paso a paso. Servomotores o motores encoder Motores lineales Motores paso a paso Motores encoder Motores lineales

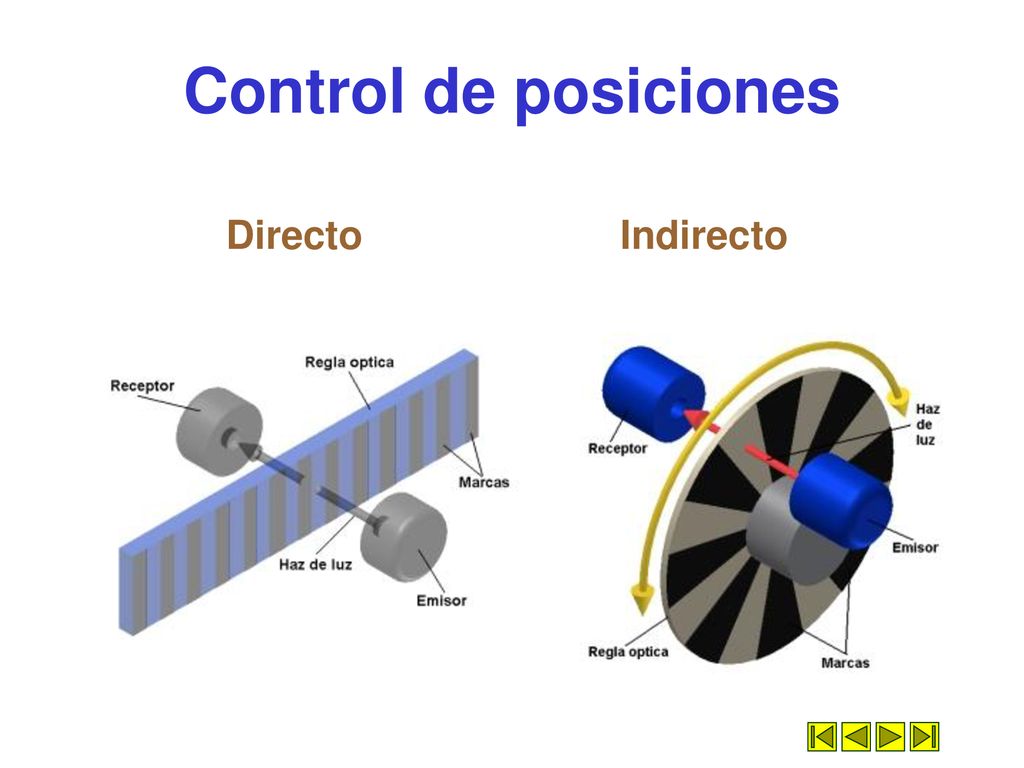

4 Control de posiciones Directo Indirecto

5 Sistemas de motores Husillo principal Realiza las siguientes funciones
El husillo puede ser accionado por En tornos - El movimiento rotativo de la pieza. En fresadoras - La rotación de la herramienta. Motores de corriente alterna de tres fases. Motores corriente continua.

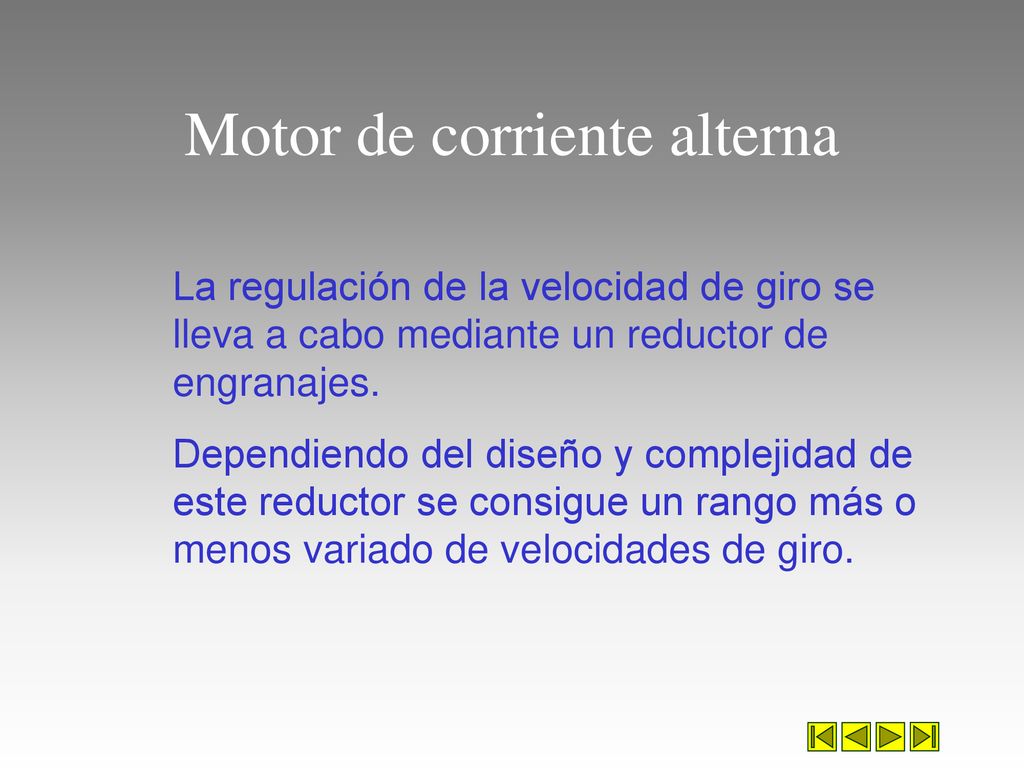

6 Motor de corriente alterna
La regulación de la velocidad de giro se lleva a cabo mediante un reductor de engranajes. Dependiendo del diseño y complejidad de este reductor se consigue un rango más o menos variado de velocidades de giro.

7 Motor de corriente continua
Proporciona una variedad casi infinita de velocidades de giro. Incorporan reductores en la transmisión, para la obtención de los pares más favorables. Ejemplo de montaje del husillo principal de un torno CNC

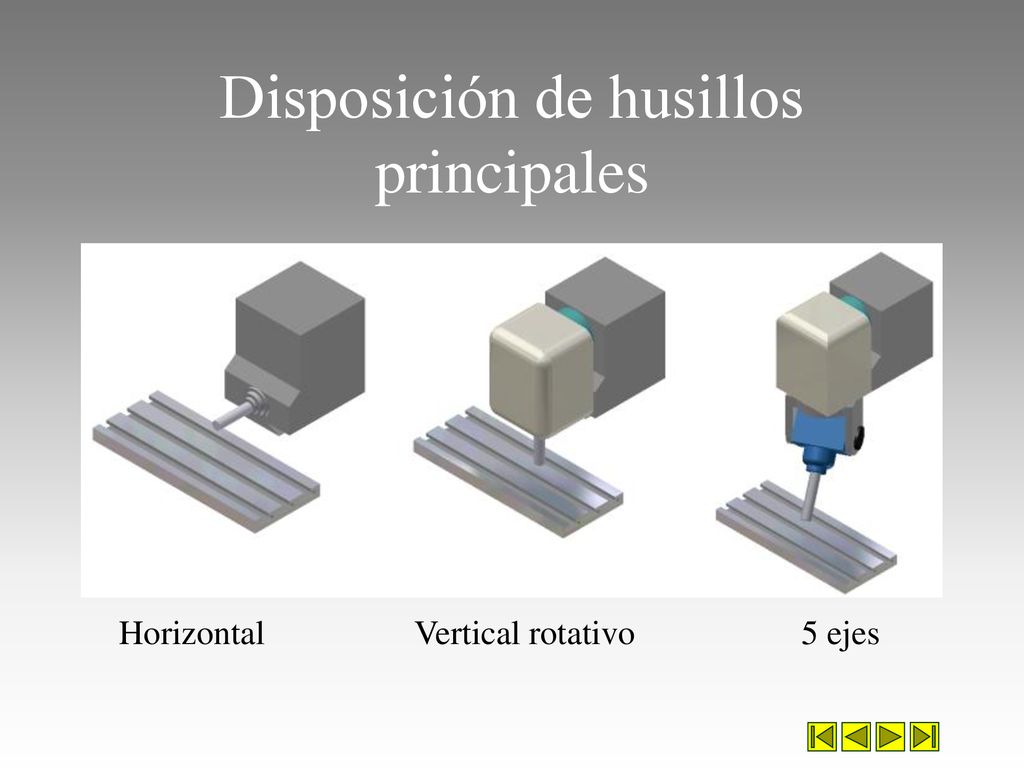

8 Disposición de husillos principales
Horizontal Vertical rotativo 5 ejes

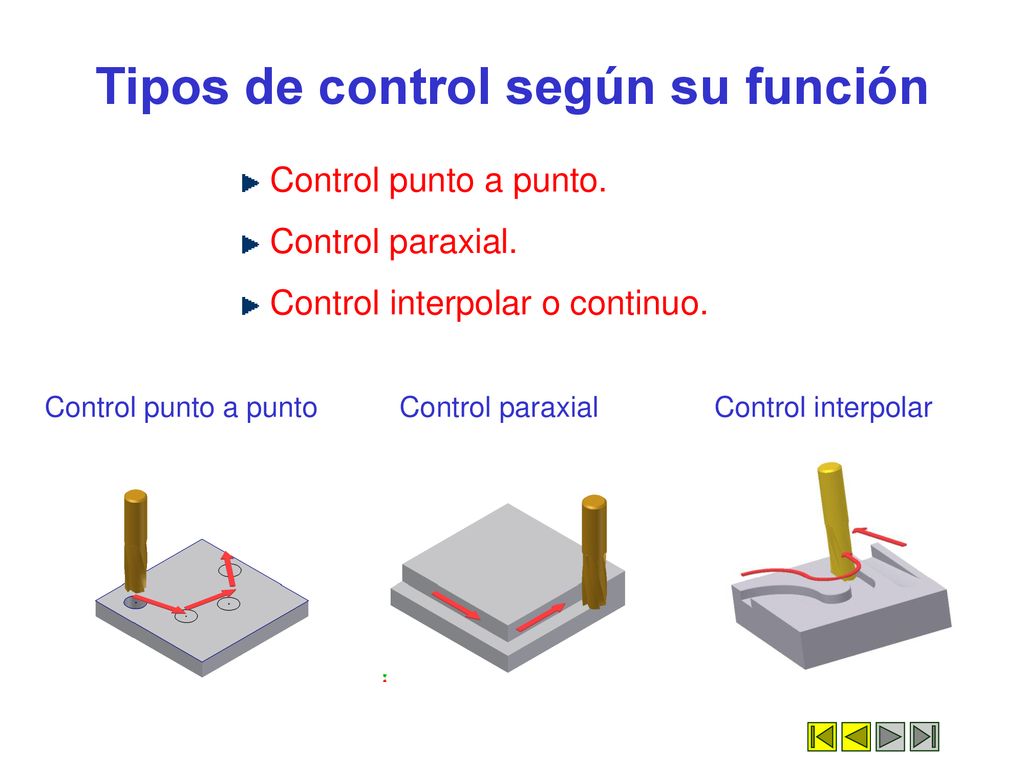

9 Tipos de control según su función
Control punto a punto. Control paraxial. Control interpolar o continuo. Control punto a punto Control paraxial Control interpolar
