1 MAQUINA EXPERIMENTAL MULTIEJES
GENERALIDADES CONTENIDO

2 OPERACIÓN DE MANUFACTURA O TRAYECTORIA DE HERRAMIENTA POST-PROCESO

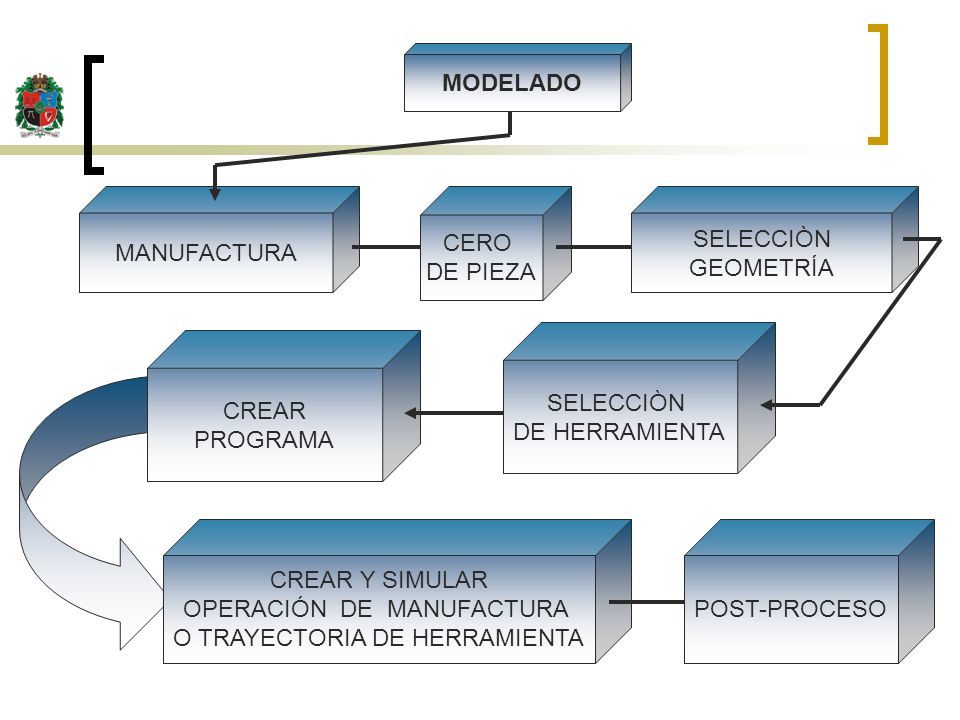

MODELADO MANUFACTURA CERO DE PIEZA SELECCIÒN GEOMETRÍA SELECCIÒN DE HERRAMIENTA CREAR PROGRAMA CREAR Y SIMULAR OPERACIÓN DE MANUFACTURA O TRAYECTORIA DE HERRAMIENTA POST-PROCESO

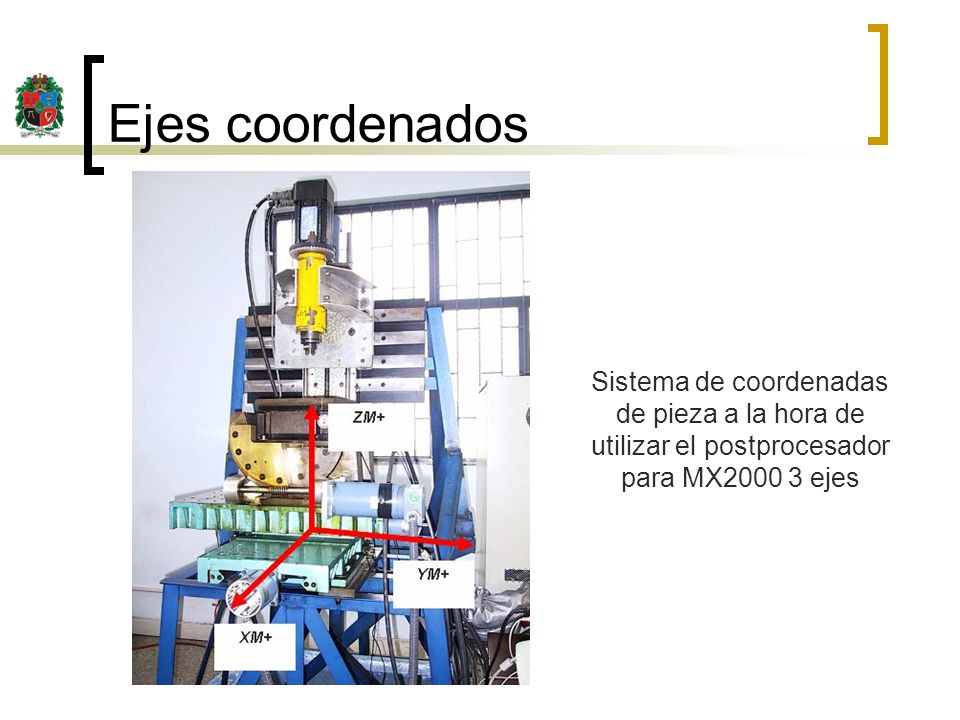

3 Ejes coordenados Sistema de coordenadas de pieza a la hora de utilizar el postprocesador para MX ejes

4 Sistema de coordenadas

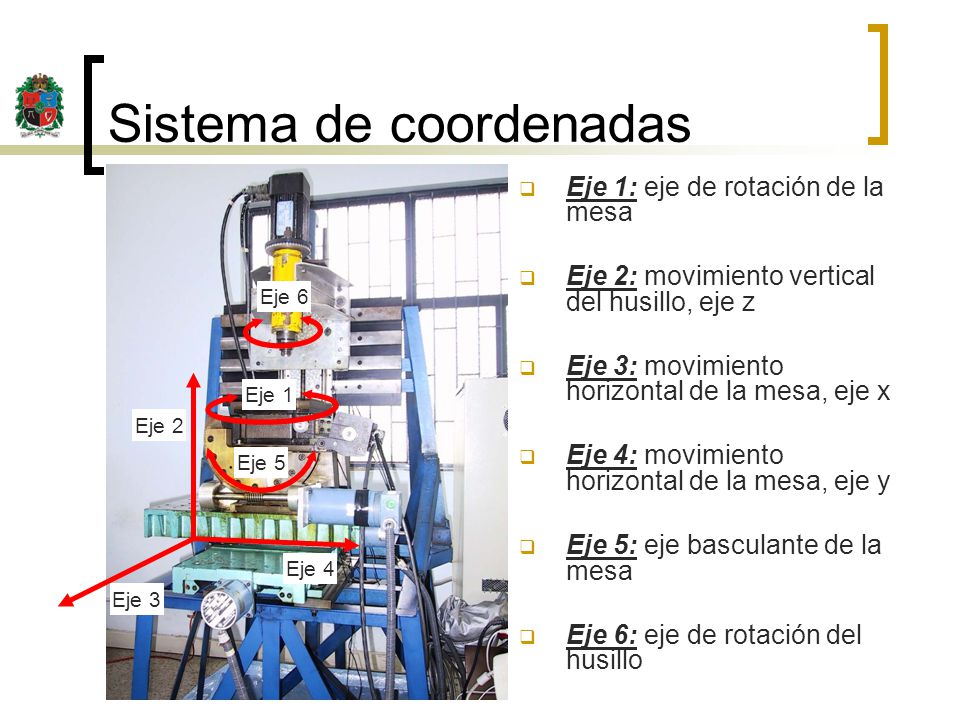

Eje 1: eje de rotación de la mesa Eje 2: movimiento vertical del husillo, eje z Eje 3: movimiento horizontal de la mesa, eje x Eje 4: movimiento horizontal de la mesa, eje y Eje 5: eje basculante de la mesa Eje 6: eje de rotación del husillo Eje 2 Eje 3 Eje 1 Eje 4 Eje 5 Eje 6

5 Trayectoria De Herramienta

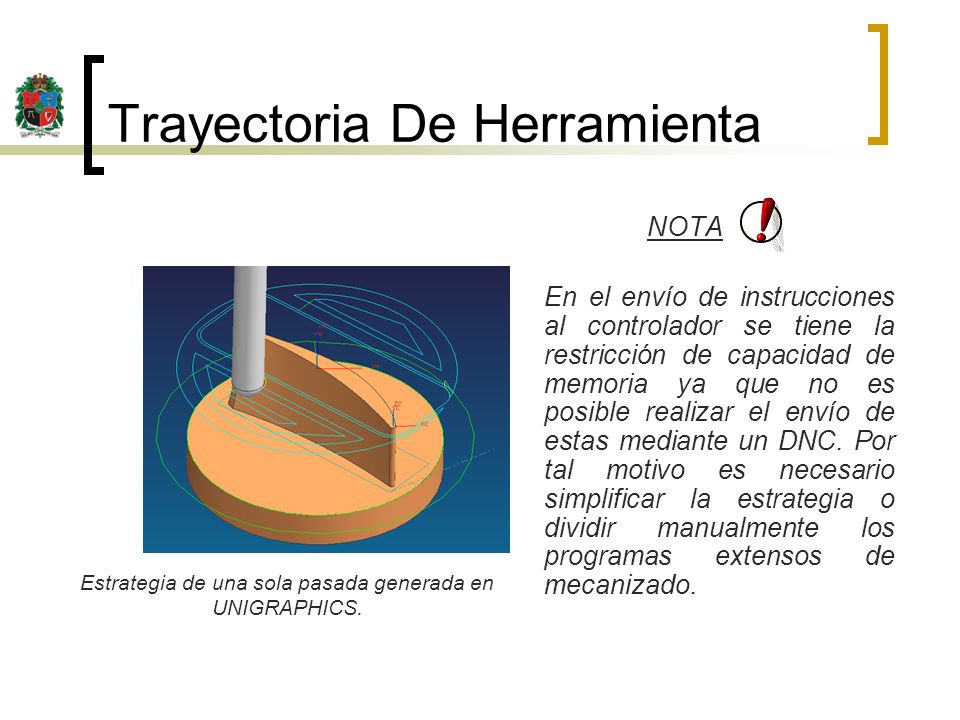

NOTA En el envío de instrucciones al controlador se tiene la restricción de capacidad de memoria ya que no es posible realizar el envío de estas mediante un DNC. Por tal motivo es necesario simplificar la estrategia o dividir manualmente los programas extensos de mecanizado. Estrategia de una sola pasada generada en UNIGRAPHICS.

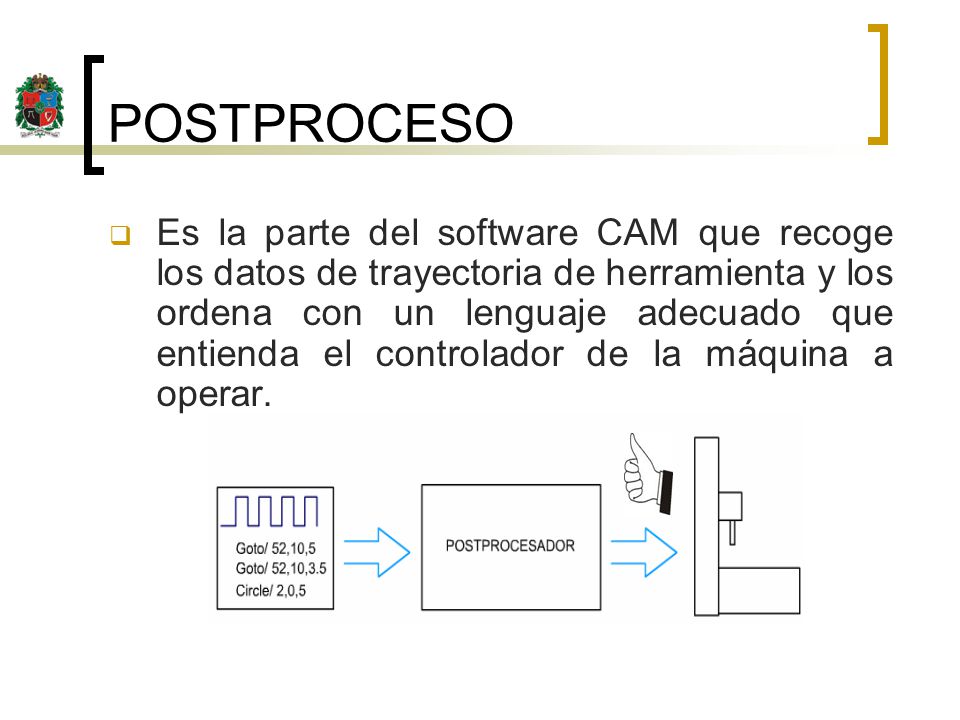

6 POSTPROCESO Es la parte del software CAM que recoge los datos de trayectoria de herramienta y los ordena con un lenguaje adecuado que entienda el controlador de la máquina a operar.

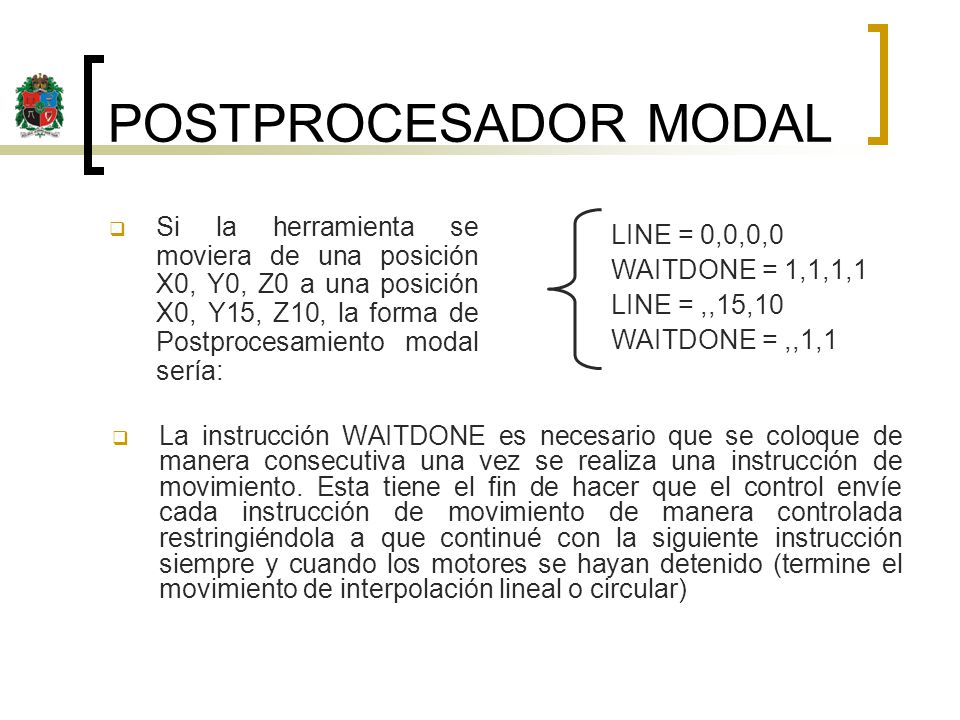

7 POSTPROCESADOR MODAL Si la herramienta se moviera de una posición X0, Y0, Z0 a una posición X0, Y15, Z10, la forma de Postprocesamiento modal sería: LINE = 0,0,0,0 WAITDONE = 1,1,1,1 LINE = ,,15,10 WAITDONE = ,,1,1 La instrucción WAITDONE es necesario que se coloque de manera consecutiva una vez se realiza una instrucción de movimiento. Esta tiene el fin de hacer que el control envíe cada instrucción de movimiento de manera controlada restringiéndola a que continué con la siguiente instrucción siempre y cuando los motores se hayan detenido (termine el movimiento de interpolación lineal o circular)

8 POSTPROCESADOR MODAL Nota

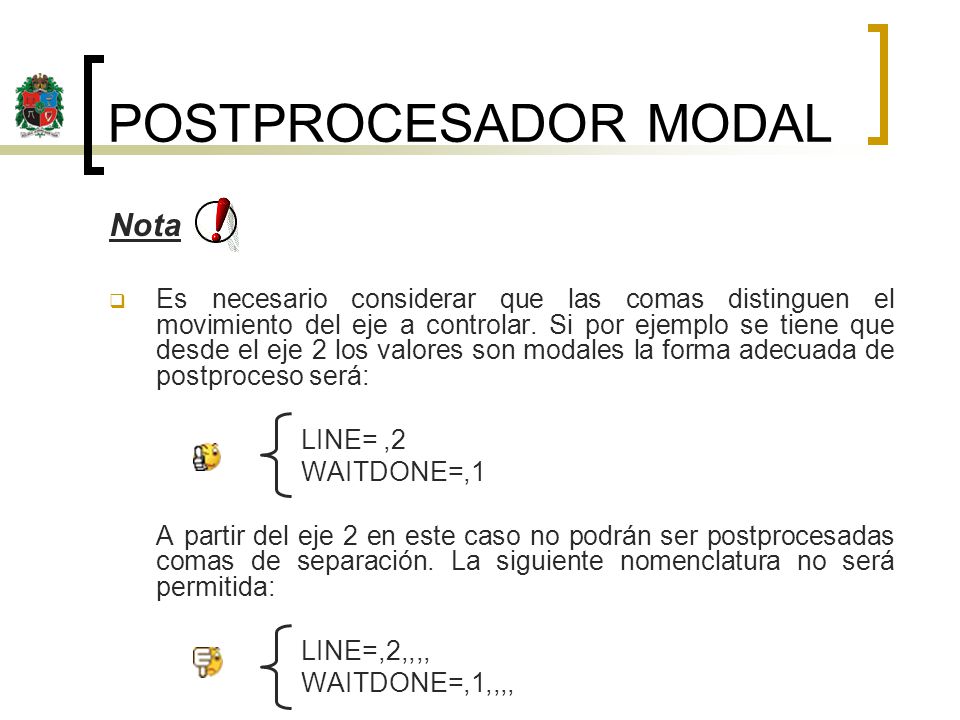

Es necesario considerar que las comas distinguen el movimiento del eje a controlar. Si por ejemplo se tiene que desde el eje 2 los valores son modales la forma adecuada de postproceso será: LINE= ,2 WAITDONE=,1 A partir del eje 2 en este caso no podrán ser postprocesadas comas de separación. La siguiente nomenclatura no será permitida: LINE=,2,,,, WAITDONE=,1,,,,

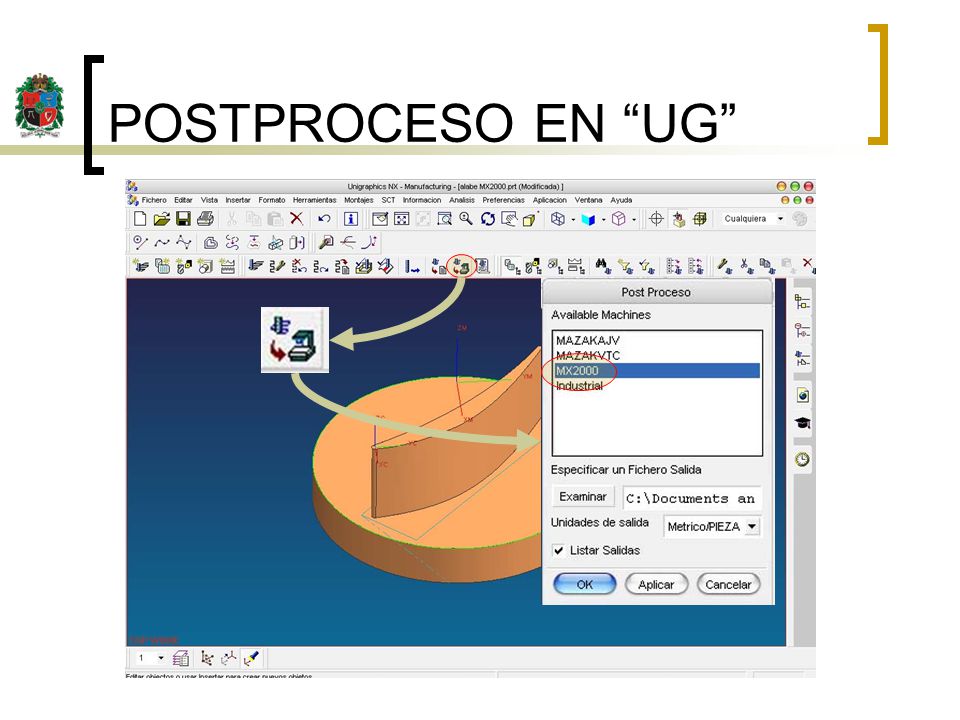

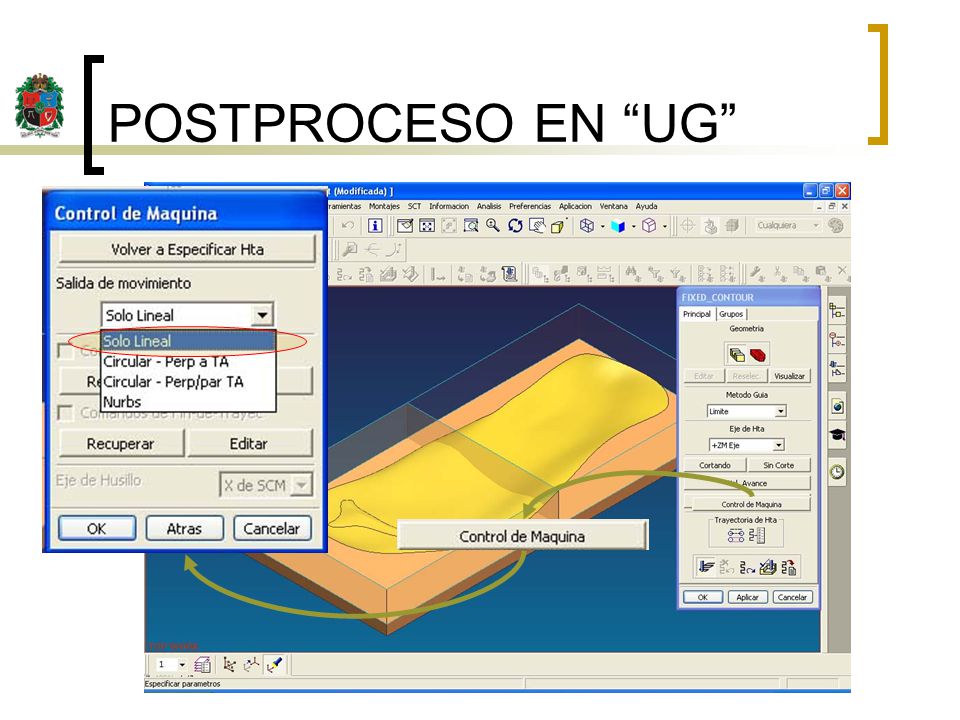

9 POSTPROCESO EN “UG”

10

11 POSTPROCESO EN “UG”

12 CORRECION - CODIGO Errores del código después del post proceso . .
'POSTPROCESADOR MX2000 'LUIS CARLOS SANDOVAL R 'DANIEL ANDRES RAMIREZ R DRVREADY=15 WNDGS=1,,,,,1 SPEED=30,30,30,30,30 VELOCITY=1 ABSPOS=0,0,0,0,0 POSMODE=1,1,1,1,1 MOVE(2)=10 WAITDONE(2) '(Operación=SEMIACABADO ; HERRAMENTA=MILLMEDIA) '(T=3;D=12.70;R=6.35;CC=50.00;CM=100.00) SPEED(6)=1200 JOGSTART(6)=-1 MOVE= 0.0 , .127 , , , 0.0 WAITDONE=1,1,1,1,1 MOVE= , , , , WAITDONE=1,1,1,1,1 FEEDRATE=20. LINE= , WAITDONE= , 1 . . LINE= , , , WAITDONE= , , 1 , 1 LINE= , , , LINE= , , , 1.694 WAITDONE= , , , 1 MOVE= , , , , WAITDONE=1,1,1,1,1 MOVE= , .127 , , , WAITDONE=1,1,1,1,1 JOGSTOP(6)=0 MOVE(2)=20 WAITDONE(2) MOVE=0,,0,0,0 WAITDONE=1,,1,1,1 MOVE(2)=0 END Errores del código después del post proceso

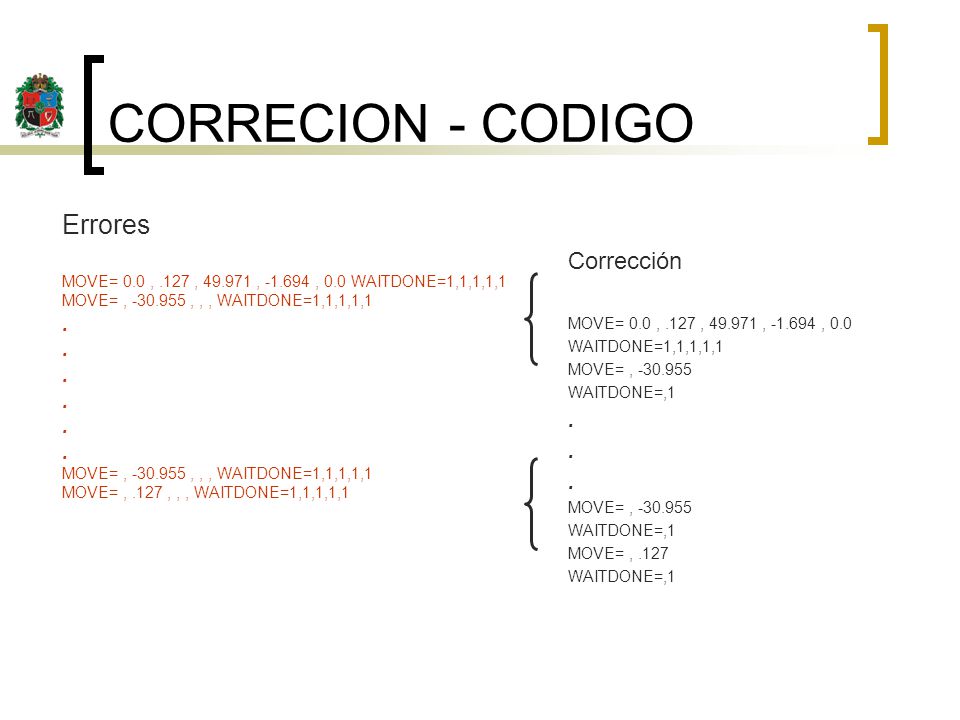

13 CORRECION - CODIGO Errores Corrección . .
MOVE= 0.0 , .127 , , , 0.0 WAITDONE=1,1,1,1,1 MOVE= , , , , WAITDONE=1,1,1,1,1 . MOVE= , .127 , , , WAITDONE=1,1,1,1,1 Corrección MOVE= 0.0 , .127 , , , 0.0 WAITDONE=1,1,1,1,1 MOVE= , WAITDONE=,1 . MOVE= , .127

14 MAQUINA EXPERIMENTAL MULTIEJES

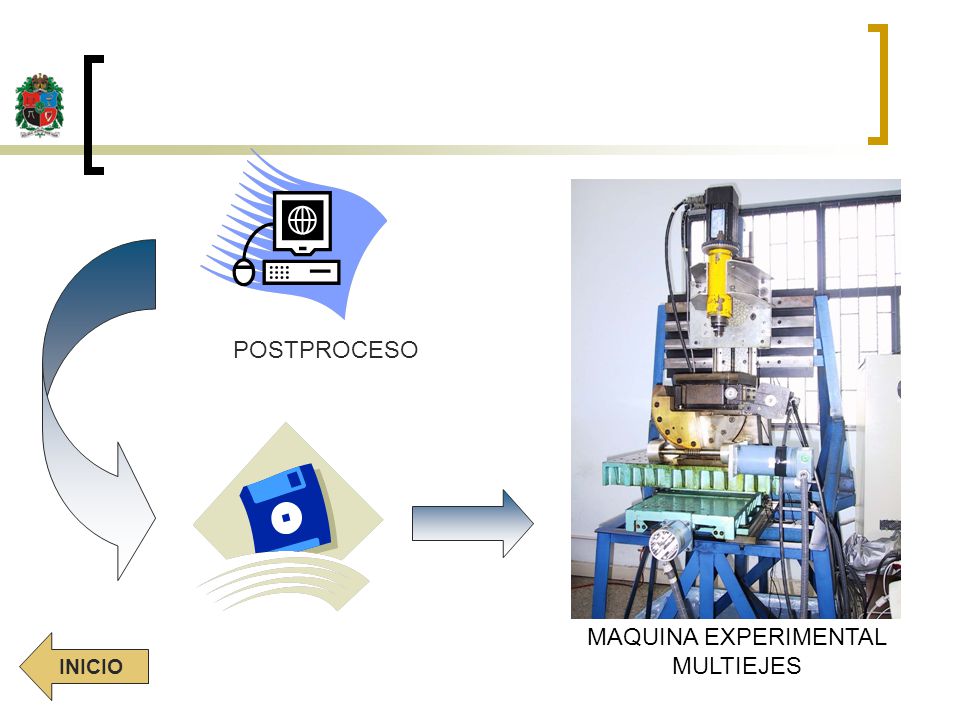

POSTPROCESO MAQUINA EXPERIMENTAL MULTIEJES INICIO
