1 Centro de Bachillerato Tecnológico Industrial y de Servicios No. 50
Catálogo de Tornos Módulo I Maquinar piezas por desprendimiento de viruta en máquinas de 1 y 2 ejes. Submódulo 2 Maquinar piezas mediante el torno Segundo semestre de la especialidad de Mecánica Industrial Julio de 2010 C.B.T.i.s Mecánica Industrial Prof. Ing. Rubén Arias López

2 Torno Vertical: El eje Z del torno es vertical, por lo regular se utilizan para el trabajo en piezas de gran tamaño y peso. C.B.T.i.s Mecánica Industrial Prof. Ing. Rubén Arias López

3 Torno Horizontal: Son los tornos más conocidos y utilizados, el eje Z del torno es horizontal y puede haber de varios tamaños. C.B.T.i.s Mecánica Industrial Prof. Ing. Rubén Arias López

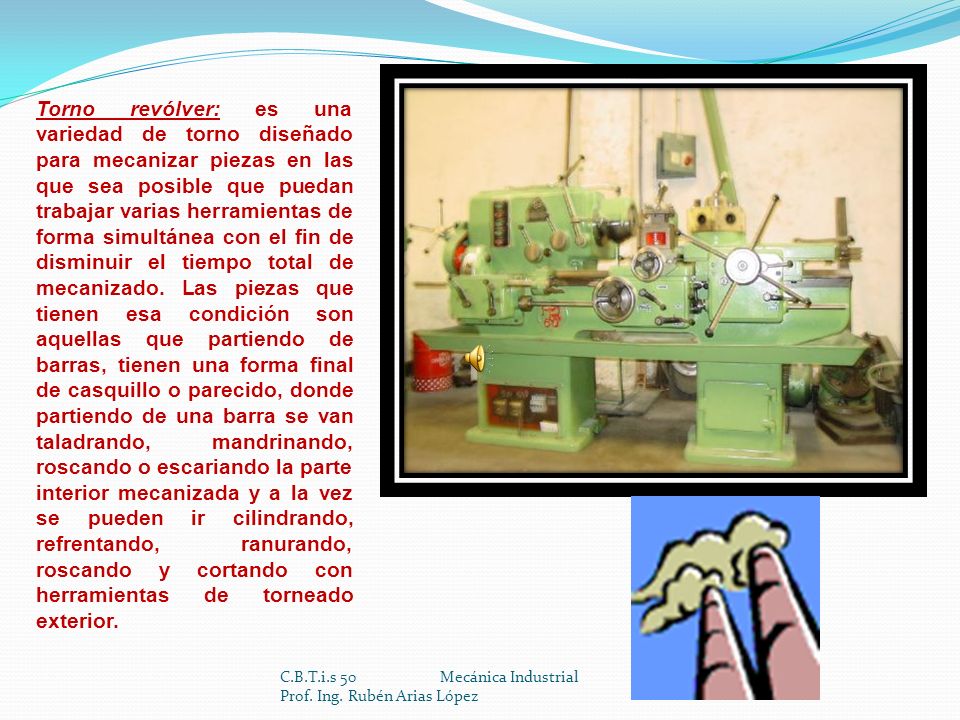

4 Torno revólver: es una variedad de torno diseñado para mecanizar piezas en las que sea posible que puedan trabajar varias herramientas de forma simultánea con el fin de disminuir el tiempo total de mecanizado. Las piezas que tienen esa condición son aquellas que partiendo de barras, tienen una forma final de casquillo o parecido, donde partiendo de una barra se van taladrando, mandrinando, roscando o escariando la parte interior mecanizada y a la vez se pueden ir cilindrando, refrentando, ranurando, roscando y cortando con herramientas de torneado exterior. C.B.T.i.s Mecánica Industrial Prof. Ing. Rubén Arias López

5 Torno al aire: estos tornos están destinados para trabajar grandes piezas. No tienen bancada; y el cabezal, contrapunto y carro se fijan en grandes placas de fundición empotradas en el suelo. Entre el cabezal y la contrapunta hay un foso para poder tornear piezas de gran diámetro. C.B.T.i.s Mecánica Industrial Prof. Ing. Rubén Arias López

6 Torno semiautomático: es un torno que hace sin intervención del operario todo el ciclo mecanizado, como en los tornos automáticos, pero que se para al terminar cada pieza, debiendo entonces el operario retirar la pieza hecha, poner la nueva pieza en bruto y dar marcha de nuevo al torno. Se utilizan para piezas irregulares. C.B.T.i.s Mecánica Industrial Prof. Ing. Rubén Arias López

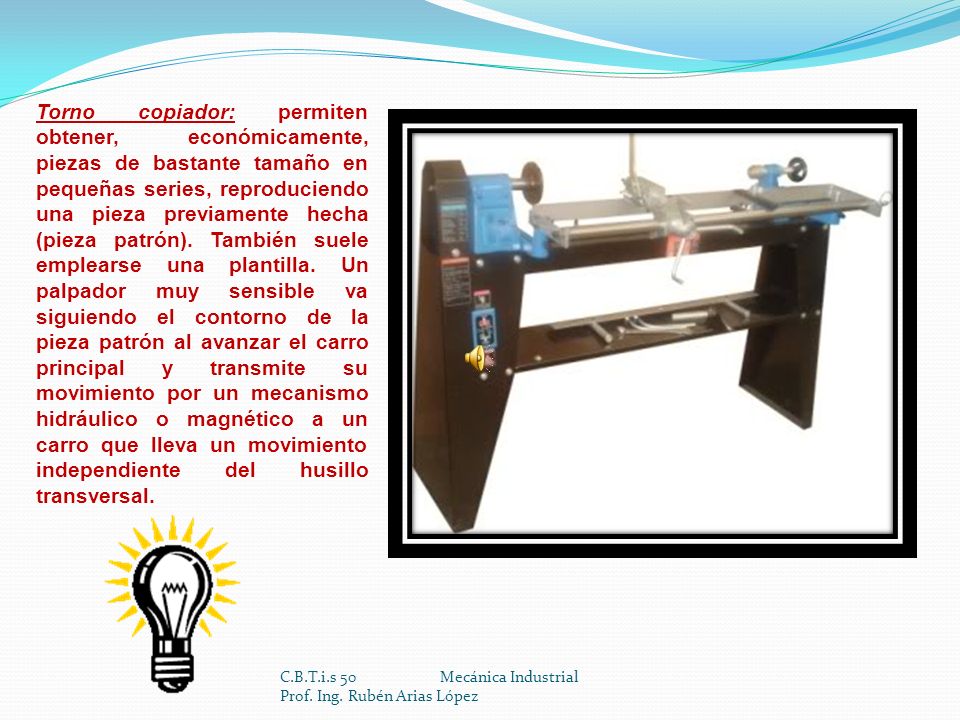

7 Torno copiador: permiten obtener, económicamente, piezas de bastante tamaño en pequeñas series, reproduciendo una pieza previamente hecha (pieza patrón). También suele emplearse una plantilla. Un palpador muy sensible va siguiendo el contorno de la pieza patrón al avanzar el carro principal y transmite su movimiento por un mecanismo hidráulico o magnético a un carro que lleva un movimiento independiente del husillo transversal. C.B.T.i.s Mecánica Industrial Prof. Ing. Rubén Arias López

8 Torno CNC: es un tipo de torno operado mediante control numérico por computadora. Se caracteriza por ser una máquina herramienta muy eficaz para mecanizar piezas de revolución. Ofrece una gran capacidad de producción y precisión en el mecanizado por su estructura funcional y porque la trayectoria de la herramienta de torneado es controlada a través del ordenador que lleva incorporado, el cual procesa las órdenes de ejecución contenidas en un software que previamente ha confeccionado un programador conocedor de la tecnología de mecanizado en torno. Es una máquina ideal para el trabajo en serie y mecanizado de piezas complejas. C.B.T.i.s Mecánica Industrial Prof. Ing. Rubén Arias López

9 Torno automático: es un tipo de torno cuyo proceso de trabajo está enteramente automatizado. La alimentación de la barra necesaria para cada pieza se hace también de forma automática, a partir de una barra larga que se inserta por un tubo que tiene el cabezal y se sujeta mediante pinzas de apriete hidráulico. Estos tornos pueden ser de un solo husillo o de varios husillos. C.B.T.i.s Mecánica Industrial Prof. Ing. Rubén Arias López

10 Especificaciones técnicas De un torno CNC de la marca Hyundai-Kia:
Detalle Unidad SKT28 SKT28L SKT28LM Volteo Máximo mm. ø590 ø650 Largo Máximo Torneable 720 1.070 1.000 Pasaje de Barras ø77 Velocidad del Husillo rpm. 3.500 Potencia de Motor kW. 22 / 18,5 Recorrido 220 / 750 220 / 1.100 220 / 1.020 Desplazamiento Rápido m/min. 20 / 24 Control FANUC 0i T C.B.T.i.s Mecánica Industrial Prof. Ing. Rubén Arias López

11 Especificaciones de un torno horizontal de CNC:
corriente trifásica de 380 volt. velocidad de motor de 920 rpm. Plato universal de tres mordazas autocentrante. 1000mm de distancia entre centros y 160mm de escote. C.B.T.i.s Mecánica Industrial Prof. Ing. Rubén Arias López

12 "Mirar es una cosa. Ver lo que se está mirando es otra
"Mirar es una cosa. Ver lo que se está mirando es otra. Entender lo que se ve, es aún otra. Llegar a aprender de lo que se entiende, es algo más. Pero llegar a actuar en base a lo que se ha aprendido, es todo lo que realmente importa". Winston Churchill C.B.T.i.s Mecánica Industrial Prof. Ing. Rubén Arias López
