1 Esta presentación incluye sonido. Por favor encender las bocinas.

2 P r e s e n t a: Tableros para Sistemas de Bombeo 1

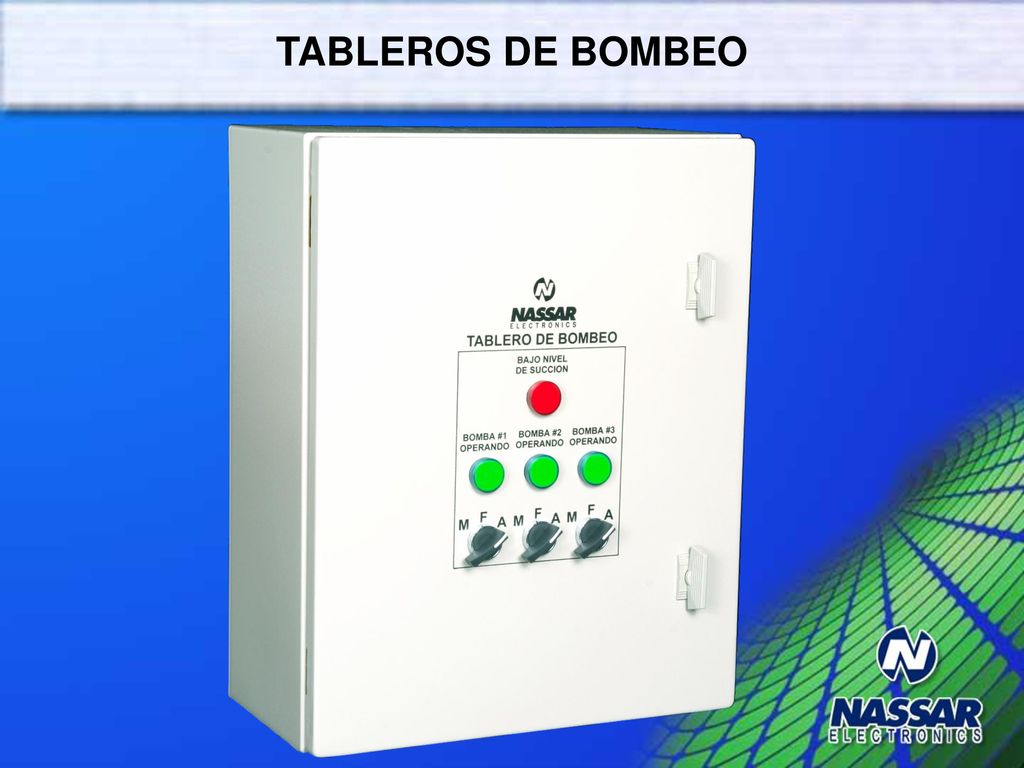

3 TABLEROS DE BOMBEO Los tableros de Nassar Electronics estos estan fabricados con la mas avanzada tecnologia y la mejor calidad del mercado, que asegura una operación confiable durante muchos años. Nassar Electronics es lider en la fabricacion de tableros de bombeo en Mexico .

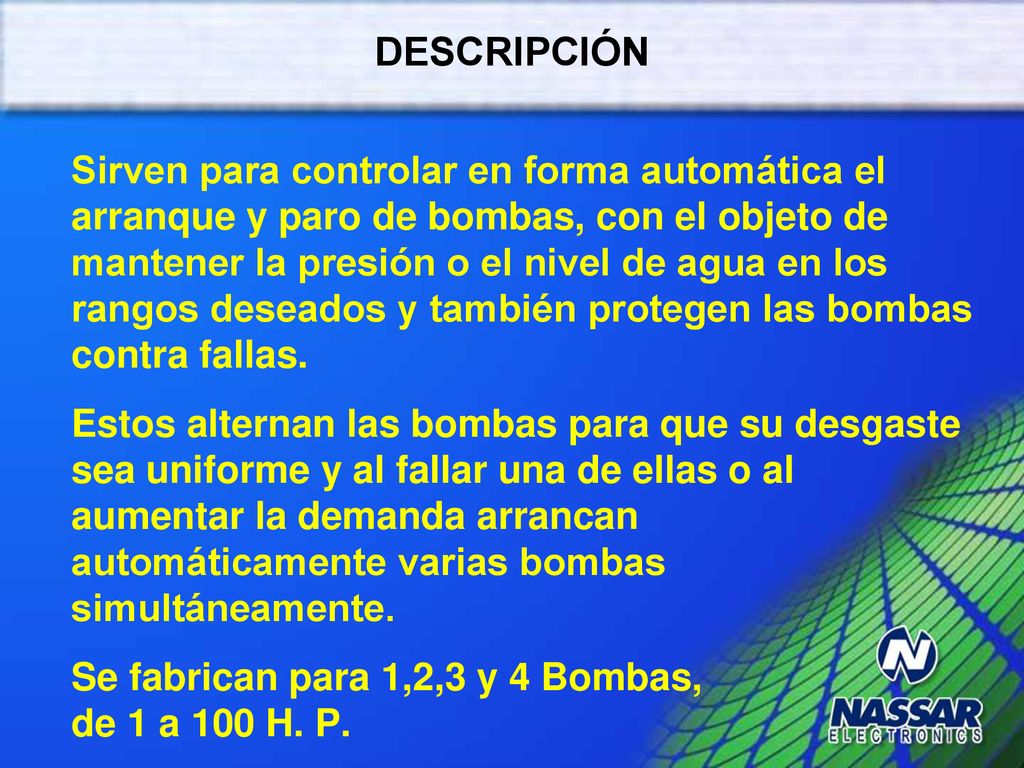

4 DESCRIPCIÓN Sirven para controlar en forma automática el arranque y paro de bombas, con el objeto de mantener la presión o el nivel de agua en los rangos deseados y también protegen las bombas contra fallas. Estos alternan las bombas para que su desgaste sea uniforme y al fallar una de ellas o al aumentar la demanda arrancan automáticamente varias bombas simultáneamente. Se fabrican para 1,2,3 y 4 Bombas, de 1 a 100 H. P.

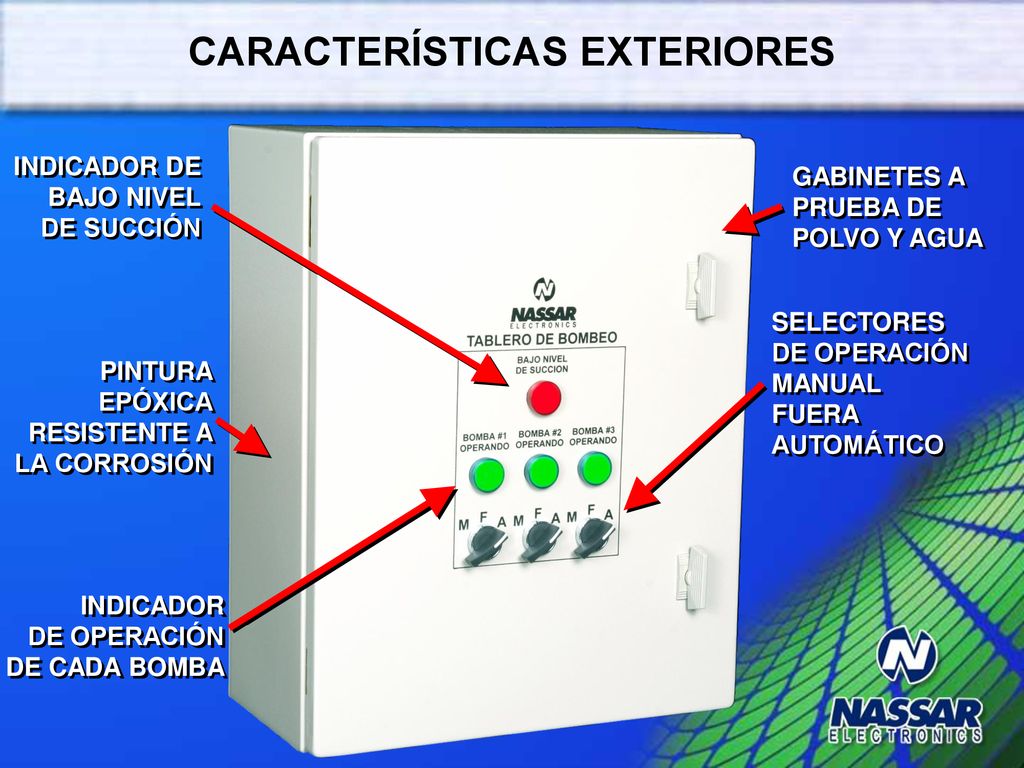

5 CARACTERÍSTICAS EXTERIORES
INDICADOR DE BAJO NIVEL DE SUCCIÓN GABINETES A PRUEBA DE POLVO Y AGUA SELECTORES DE OPERACIÓN MANUAL FUERA AUTOMÁTICO PINTURA EPÓXICA RESISTENTE A LA CORROSIÓN INDICADOR DE OPERACIÓN DE CADA BOMBA Cque salga en pasos (Que esta foto salga con mas contraste con el fondo)

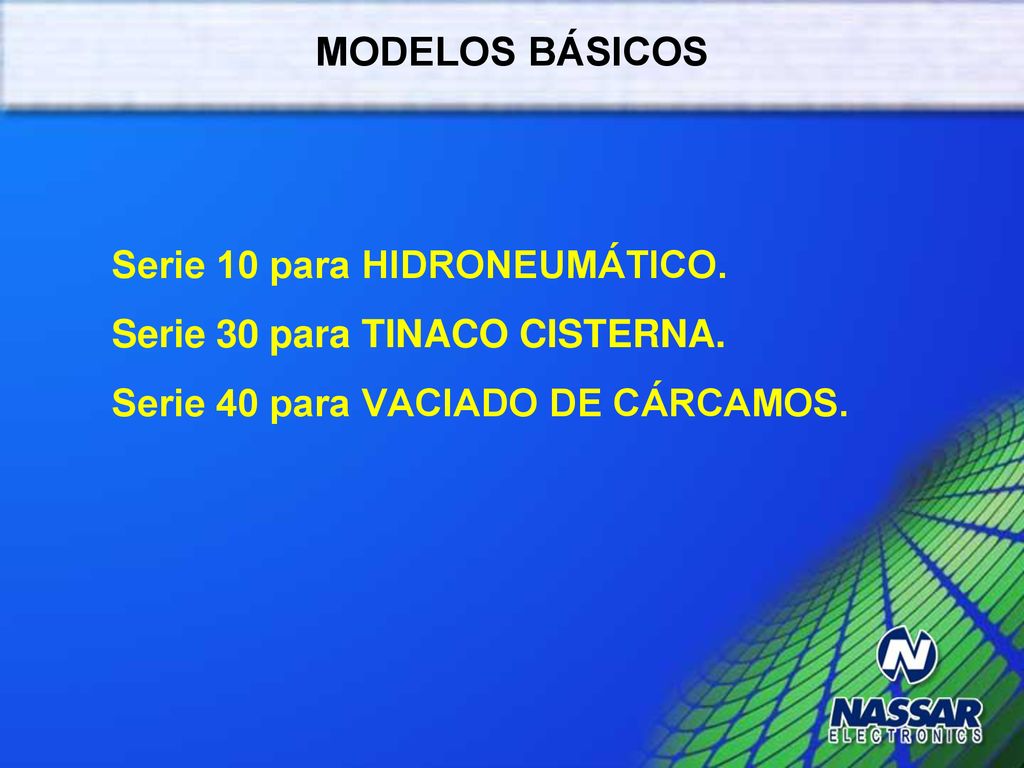

6 MODELOS BÁSICOS Serie 10 para HIDRONEUMÁTICO.
Serie 30 para TINACO CISTERNA. Serie 40 para VACIADO DE CÁRCAMOS.

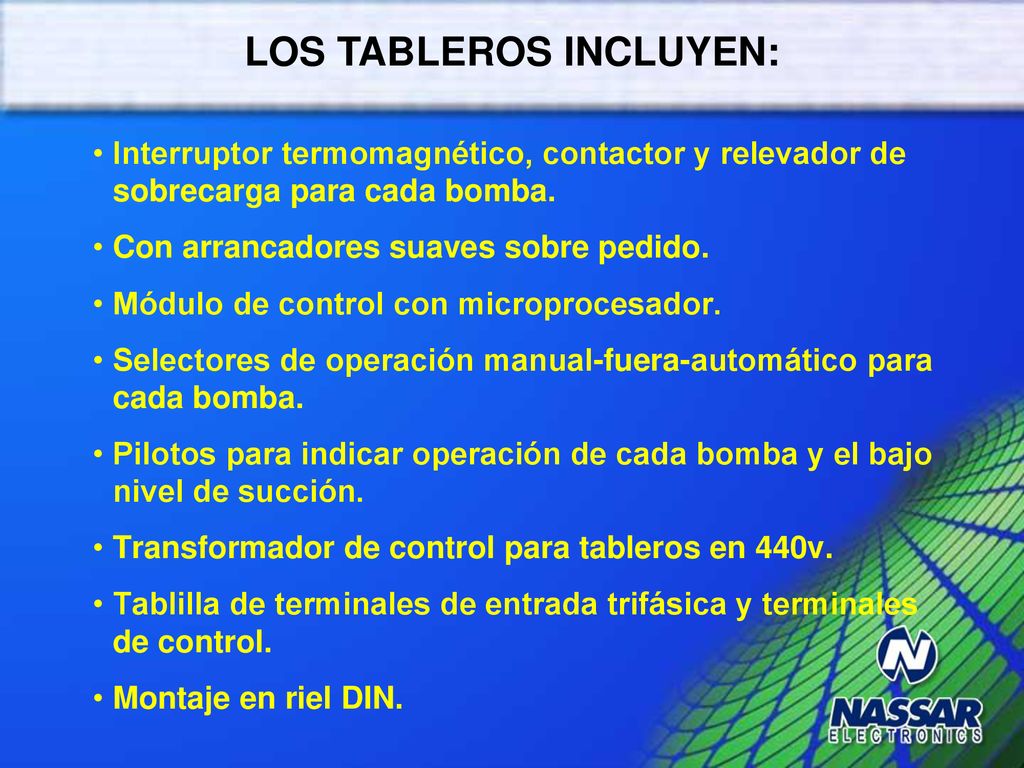

7 LOS TABLEROS INCLUYEN:
Interruptor termomagnético, contactor y relevador de sobrecarga para cada bomba. Con arrancadores suaves sobre pedido. Módulo de control con microprocesador. Selectores de operación manual-fuera-automático para cada bomba. Pilotos para indicar operación de cada bomba y el bajo nivel de succión. Transformador de control para tableros en 440v. Tablilla de terminales de entrada trifásica y terminales de control. Montaje en riel DIN.

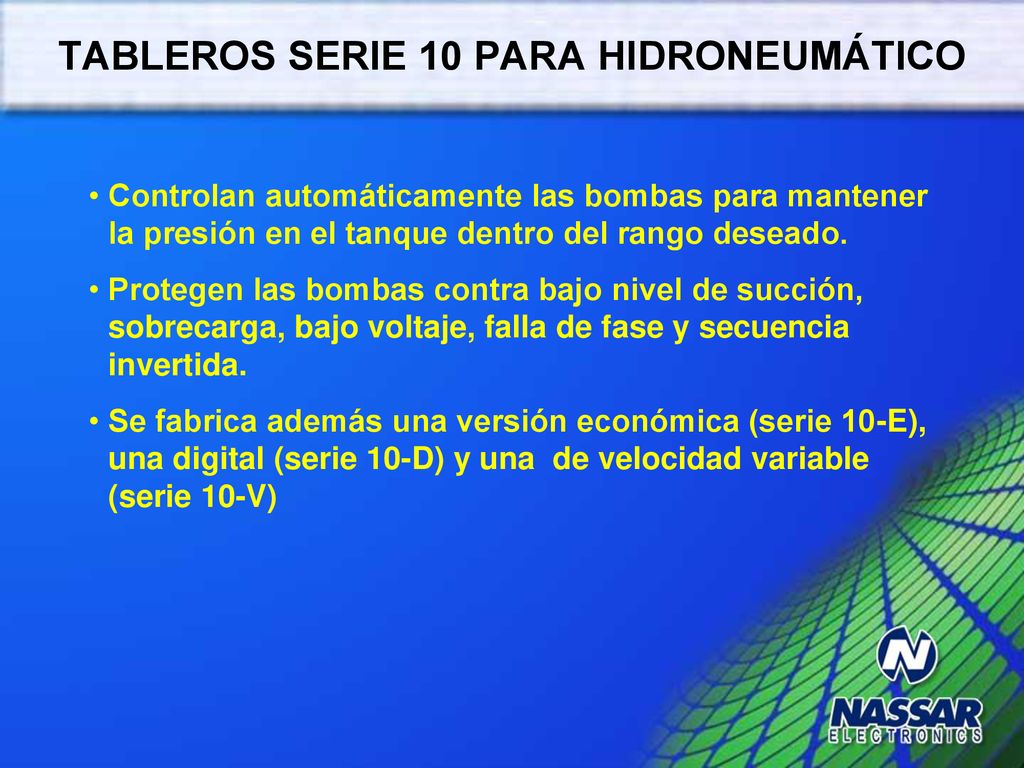

8 TABLEROS SERIE 10 PARA HIDRONEUMÁTICO
Controlan automáticamente las bombas para mantener la presión en el tanque dentro del rango deseado. Protegen las bombas contra bajo nivel de succión, sobrecarga, bajo voltaje, falla de fase y secuencia invertida. Se fabrica además una versión económica (serie 10-E), una digital (serie 10-D) y una de velocidad variable (serie 10-V)

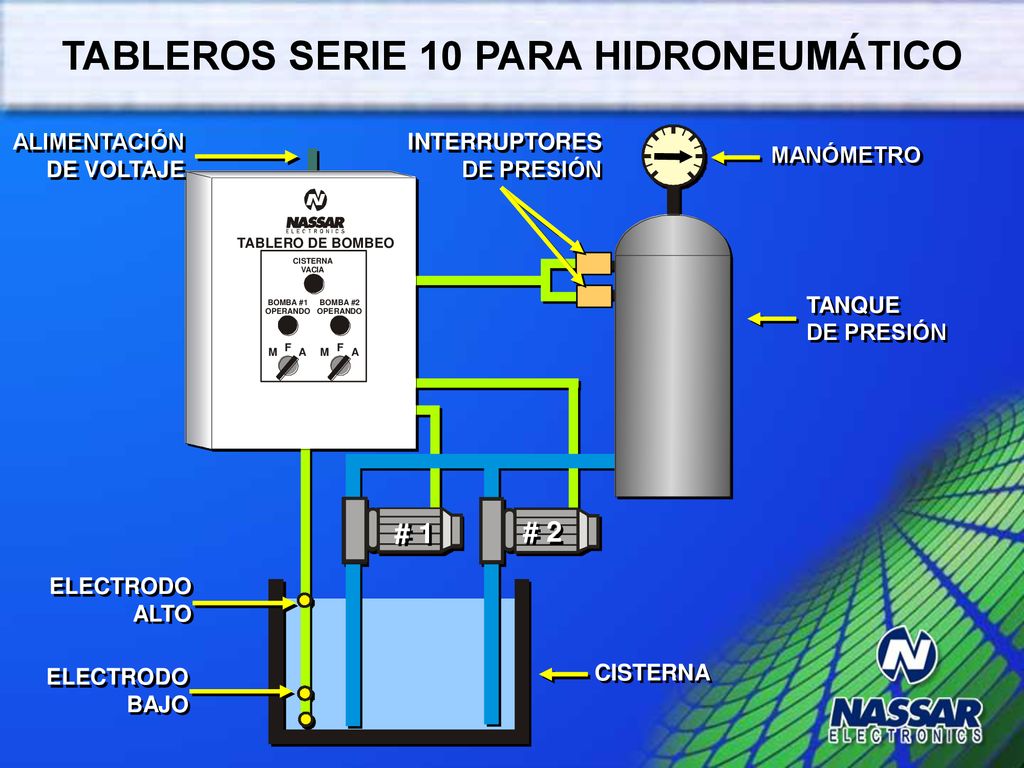

9 TABLEROS SERIE 10 PARA HIDRONEUMÁTICO
ALIMENTACIÓN DE VOLTAJE INTERRUPTORES DE PRESIÓN MANÓMETRO TANQUE DE PRESIÓN # 1 # 2 ELECTRODO ALTO ELECTRODO BAJO CISTERNA

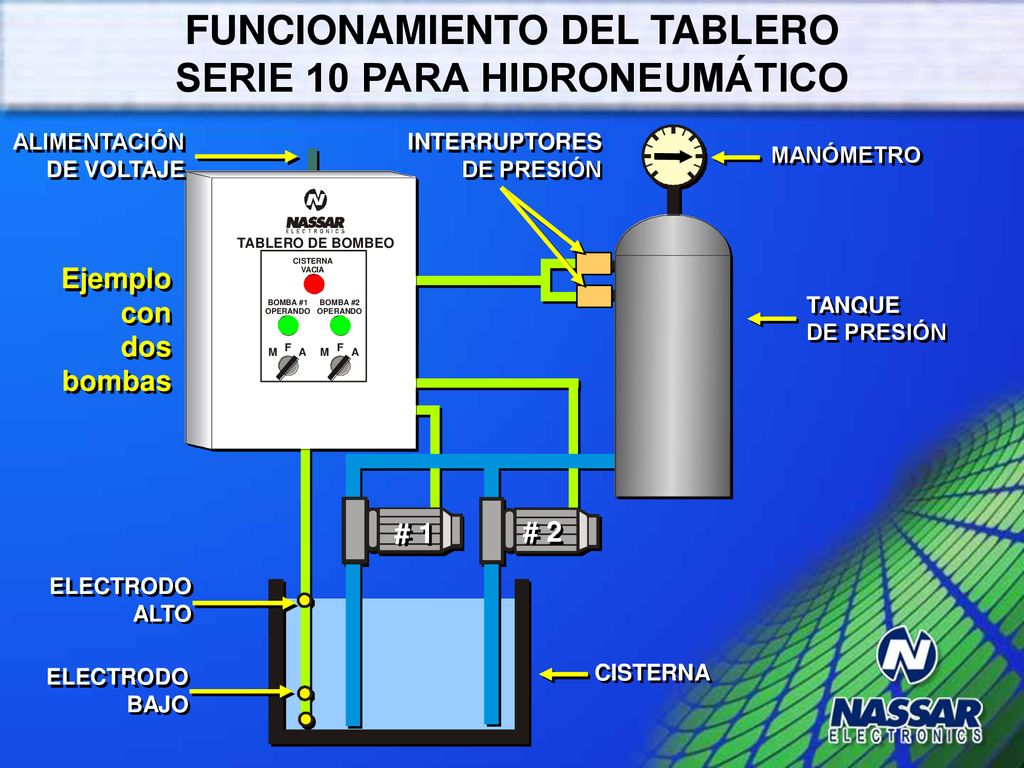

10 FUNCIONAMIENTO DEL TABLERO SERIE 10 PARA HIDRONEUMÁTICO
ALIMENTACIÓN DE VOLTAJE INTERRUPTORES DE PRESIÓN TANQUE MANÓMETRO CISTERNA ELECTRODO ALTO BAJO Ejemplo con dos bombas EMPIEZA A BAJAR LA PRESION EN EL TANQUE # 1 # 2

11 TABLEROS SERIE 30 PARA LLENADO DE TINACO DESDE UNA CISTERNA
Controlan automáticamente las bombas para mantener lleno el tinaco dentro del nivel deseado. Protegen las bombas contra bajo nivel de succión, sobrecarga, bajo voltaje, falla de fase y secuencia invertida.

12 TABLEROS SERIE 30 PARA LLENADO DE TINACO DESDE UNA CISTERNA
ALIMENTACIÓN DE VOLTAJE PARO ARRANQUE ARRANQUE SIM. COMÚN TINACO # 1 # 2 CISTERNA

13 FUNCIONAMIENTO DEL TABLERO SERIE 30 PARA LLENADO DE TINACO DESDE UNA CISTERNA
ALIMENTACIÓN DE VOLTAJE PARO ARRANQUE ARRANQUE SIM. COMÚN TINACO CISTERNA Ejemplo con dos bombas El nivel del tinaco empieza a bajar # 1 # 2

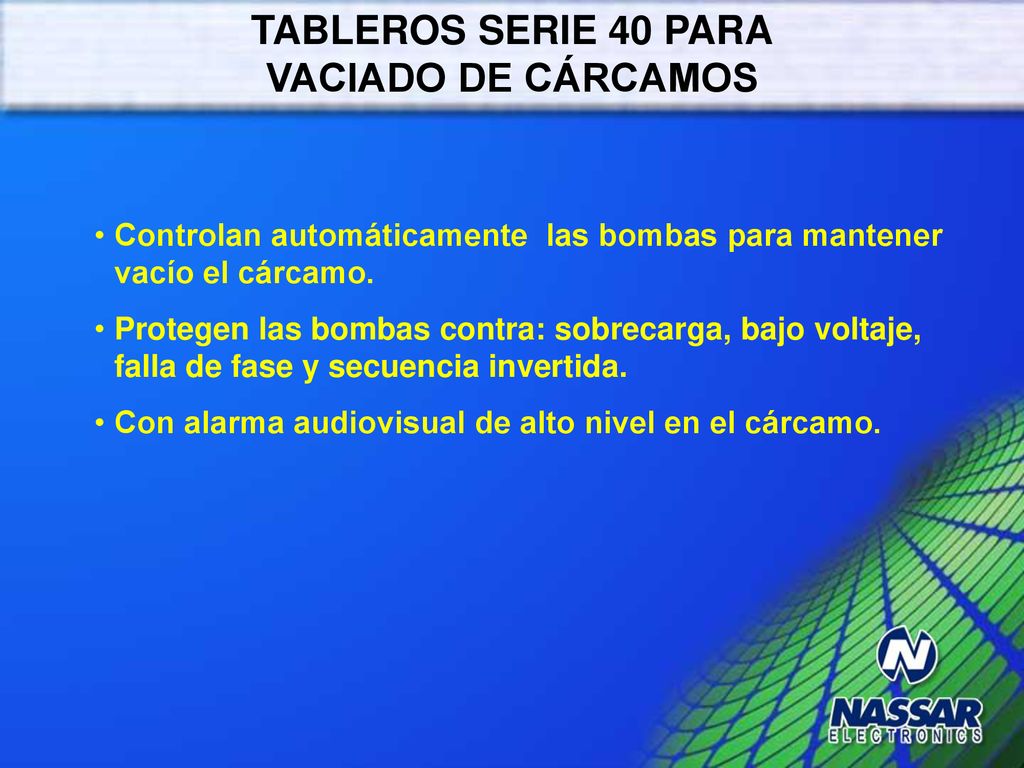

14 TABLEROS SERIE 40 PARA VACIADO DE CÁRCAMOS
Controlan automáticamente las bombas para mantener vacío el cárcamo. Protegen las bombas contra: sobrecarga, bajo voltaje, falla de fase y secuencia invertida. Con alarma audiovisual de alto nivel en el cárcamo.

15 TABLEROS SERIE 40 PARA VACIADO DE CÁRCAMOS
ALIMENTACIÓN DE VOLTAJE ARRANQUE SIMULTÁNEO ARRANQUE ALTERNADO PARO #1 CÁRCAMO #2

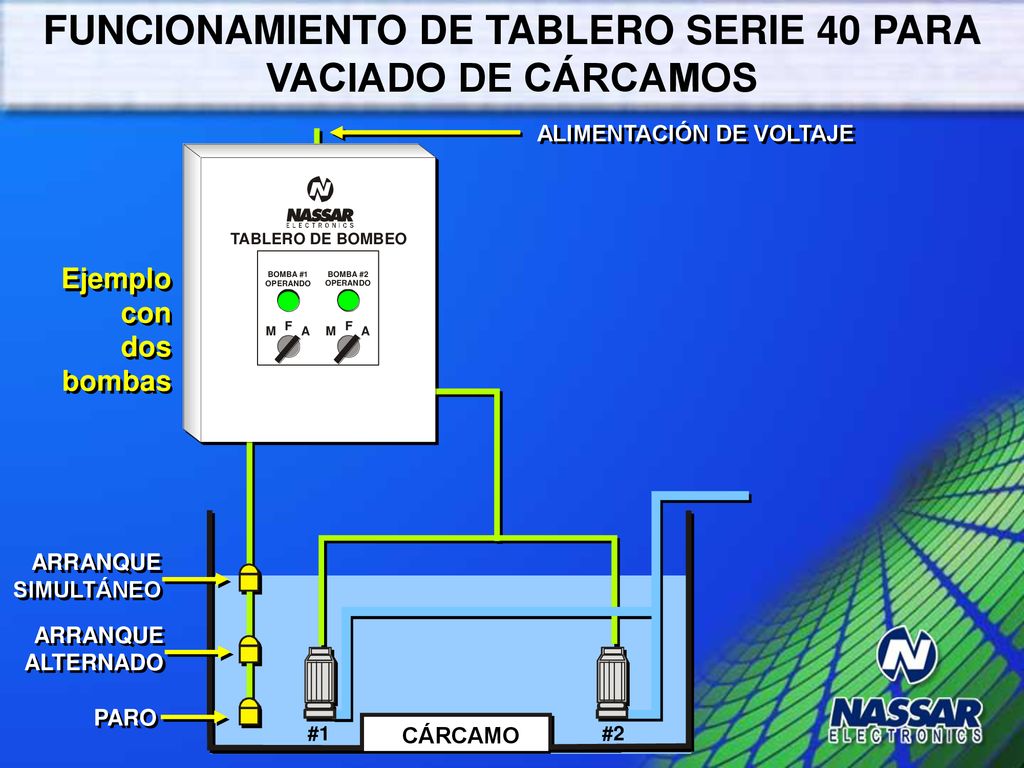

16 FUNCIONAMIENTO DE TABLERO SERIE 40 PARA VACIADO DE CÁRCAMOS
#1 #2 ALIMENTACIÓN DE VOLTAJE CÁRCAMO ARRANQUE SIMULTÁNEO ALTERNADO PARO Ejemplo con dos bombas EL NIVEL DEL CARCAMO EPIEZA A SUBIR

17 Para más información consulte la ficha técnica de tableros de bombeo con fotografías de 16 páginas en : Derechos Reservados. Nassar Electronics, S. A. De C. V.

18 ¡Muchas gracias por su atención!
Nassar Electronics es pionero en América en el diseño y fabricación de equipo eléctrico y electrónico desde 1973 y tiene presencia en más de 10 países del mundo. Derechos Reservados. Nassar Electronics, S. A. De C. V.
