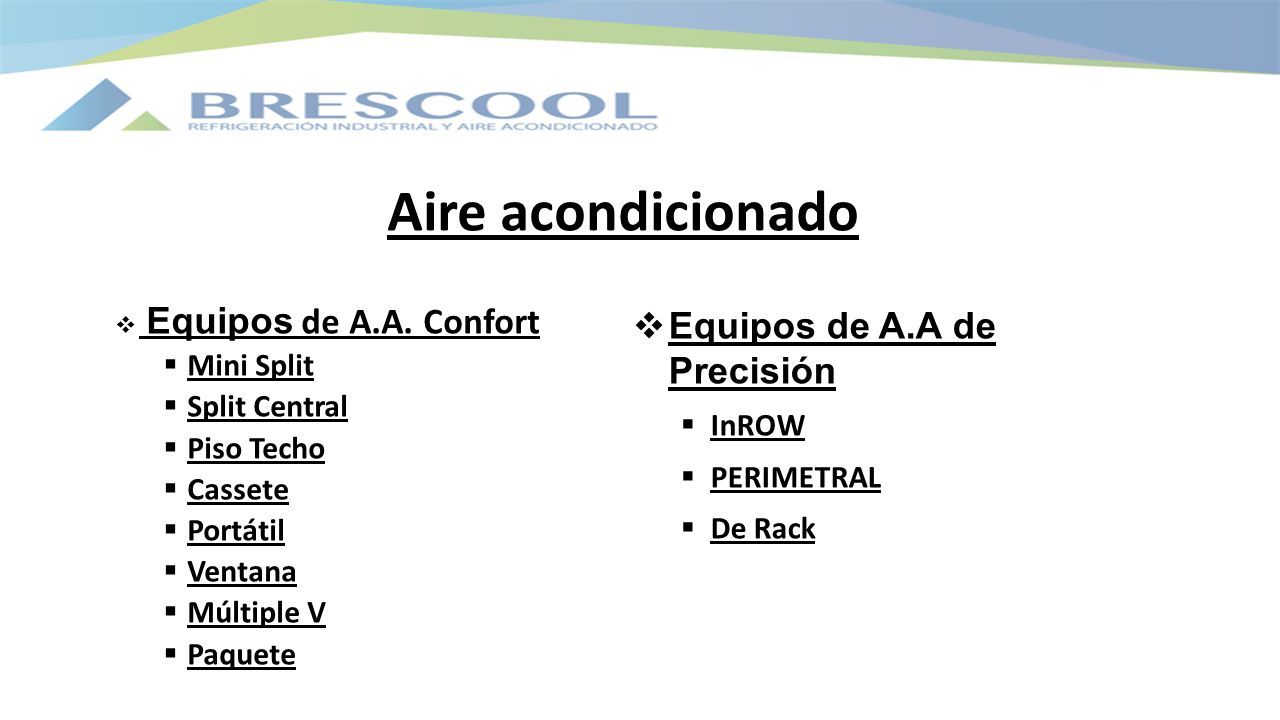

2 Aire acondicionado  Equipos de A.A. Confort  Mini Split  Split Central  Piso Techo  Cassete  Portátil  Ventana  Múltiple V  Paquete  Equipos de A.A de Precisión  InROW  PERIMETRAL  De Rack

3 Aire Acondicionado Mini Split V: 125/220 VAC Ref : R410A Cap : 0,75-3TR UM-UC:20m APLICACIONES 1.Hogar 2.oficinas

4 Aire Acondicionado Cassette V: 220 VAC Ref : R410A Cap : 2-5TR UM-UC:30m Requiere techo falso APLICACIONES 1.Hogar 2.oficinas

5 Aire Acondicionado Piso Techo V: 220 VAC Ref : R410A Cap : 2-5TR UM-UC:30m APLICACIONES 1.Hogar 2.Oficinas 3.Industrias

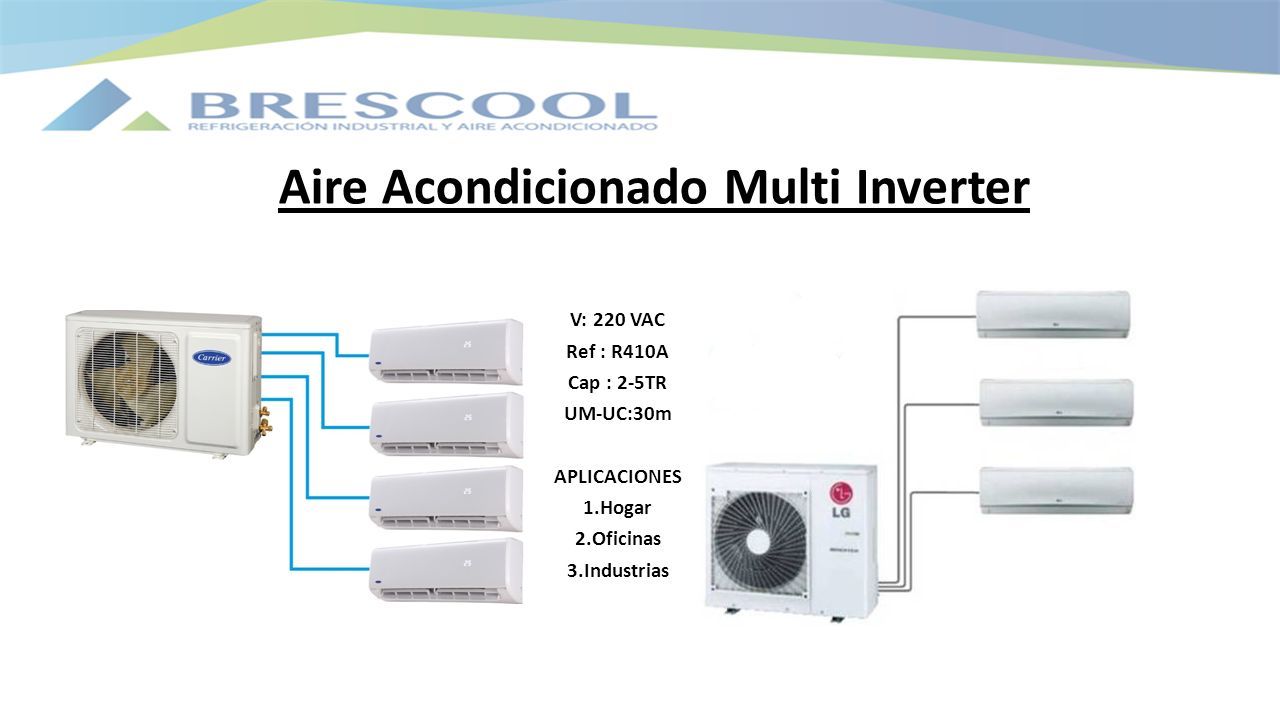

6 Aire Acondicionado Multi Inverter V: 220 VAC Ref : R410A Cap : 2-5TR UM-UC:30m APLICACIONES 1.Hogar 2.Oficinas 3.Industrias

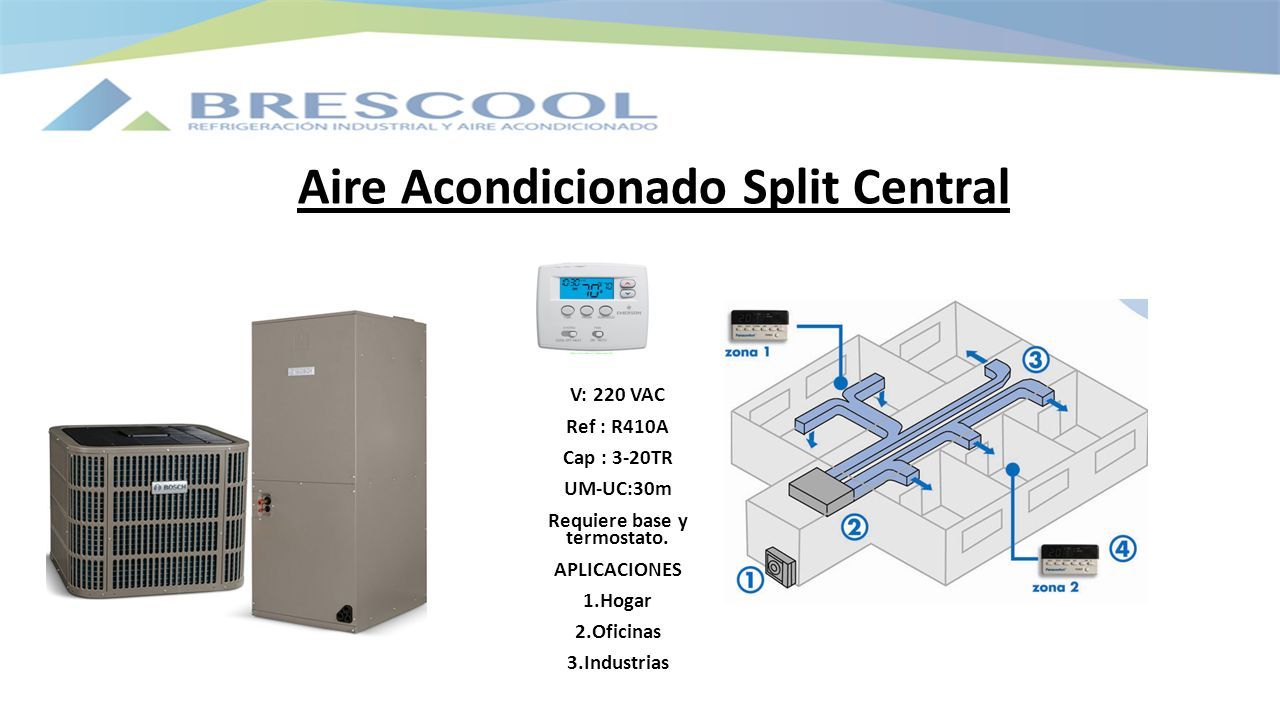

7 Aire Acondicionado Split Central V: 220 VAC Ref : R410A Cap : 3-20TR UM-UC:30m Requiere base y termostato. APLICACIONES 1.Hogar 2.Oficinas 3.Industrias

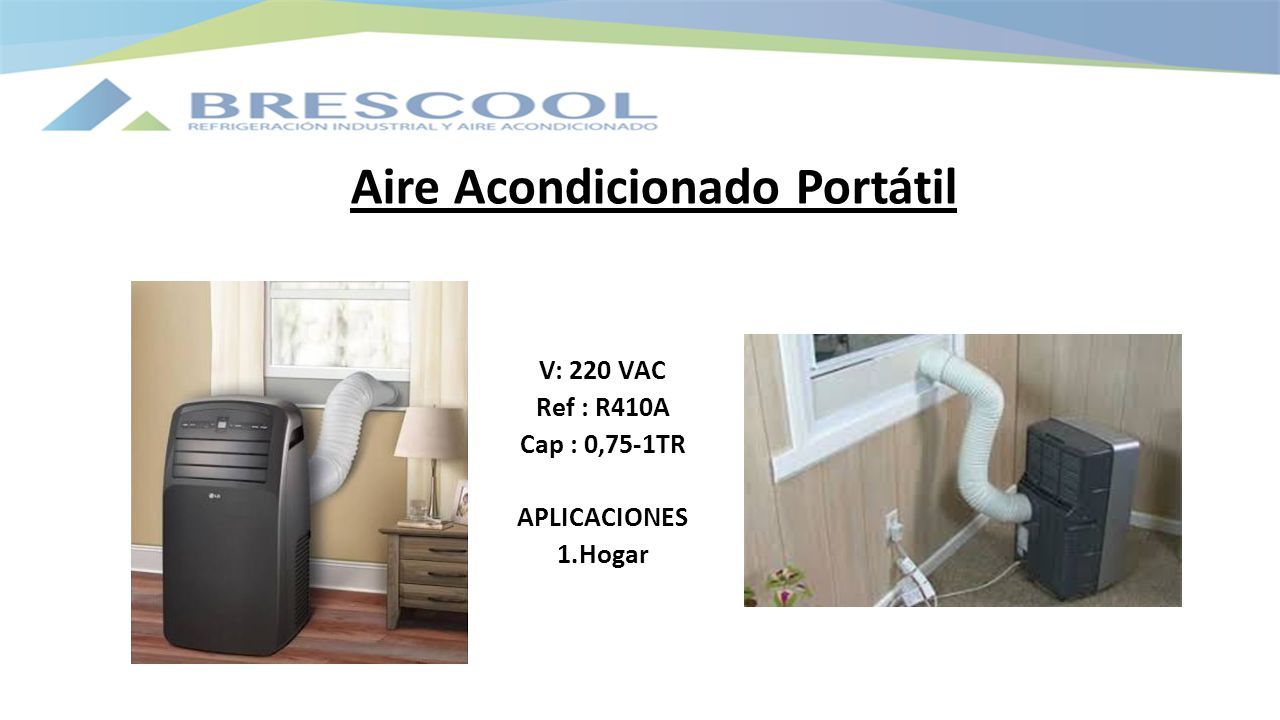

8 Aire Acondicionado Portátil V: 220 VAC Ref : R410A Cap : 0,75-1TR APLICACIONES 1.Hogar

9 Aire Acondicionado Tipo Ventana V: 220 VAC Ref : R410A Cap : 0,75-1,5TR APLICACIONES 1.Hogar

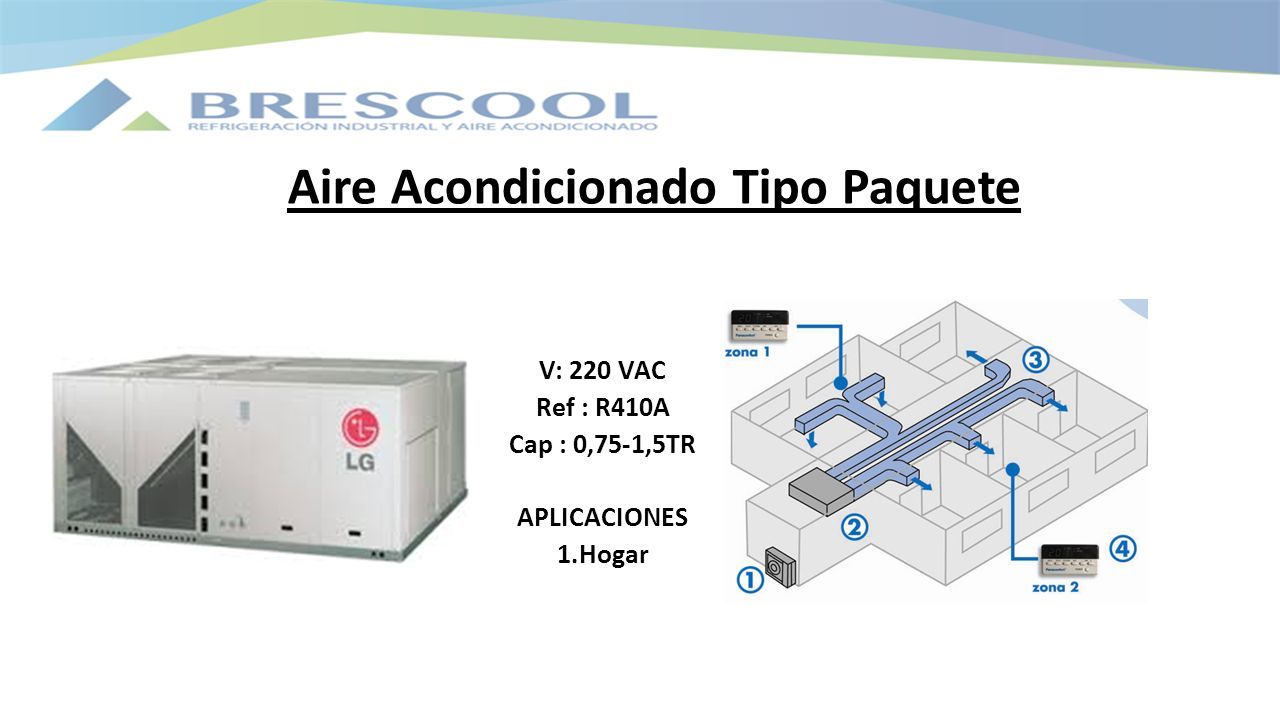

10 Aire Acondicionado Tipo Paquete V: 220 VAC Ref : R410A Cap : 0,75-1,5TR APLICACIONES 1.Hogar

11 Aire Acondicionado INRACK V: 220 VAC Ref : R410A Cap : 1-1,5TR APLICACIONES 1.Data centers

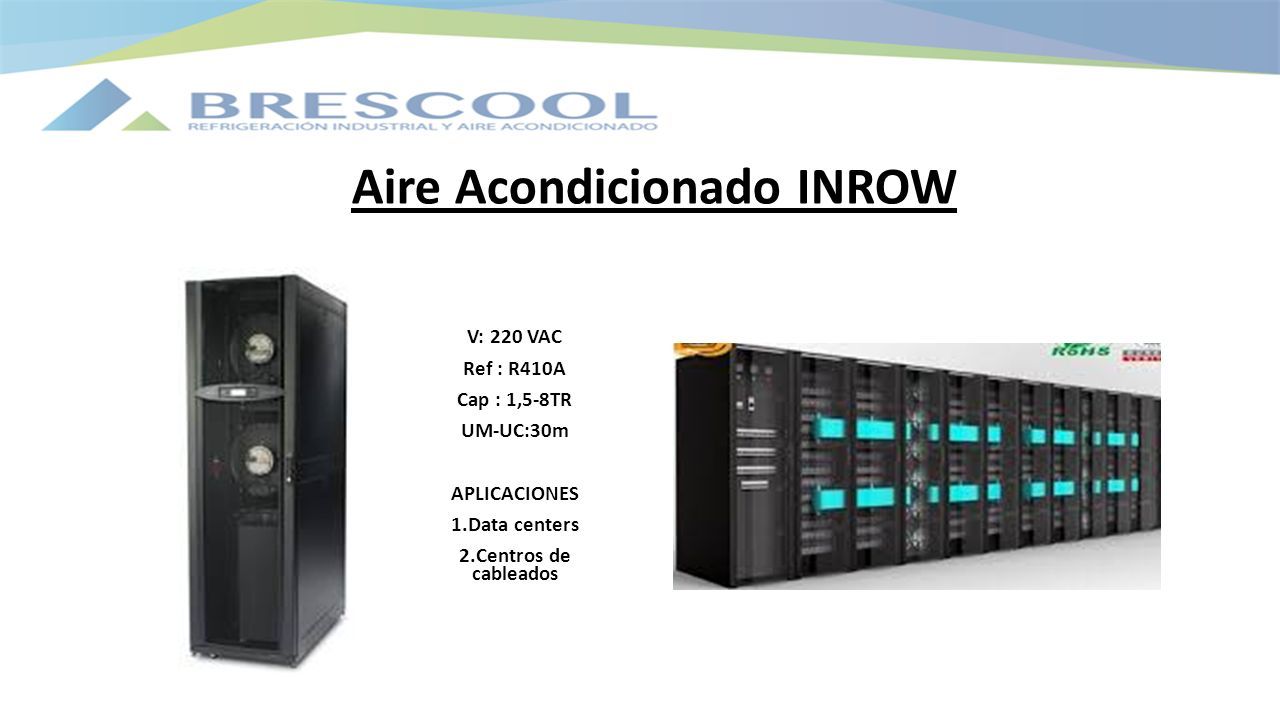

12 Aire Acondicionado INROW V: 220 VAC Ref : R410A Cap : 1,5-8TR UM-UC:30m APLICACIONES 1.Data centers 2.Centros de cableados

13 Aire Acondicionado INROOM V: 220 VAC Ref : R410A Cap : 1-1,5TR UM-UC:30m APLICACIONES 1.Data centers

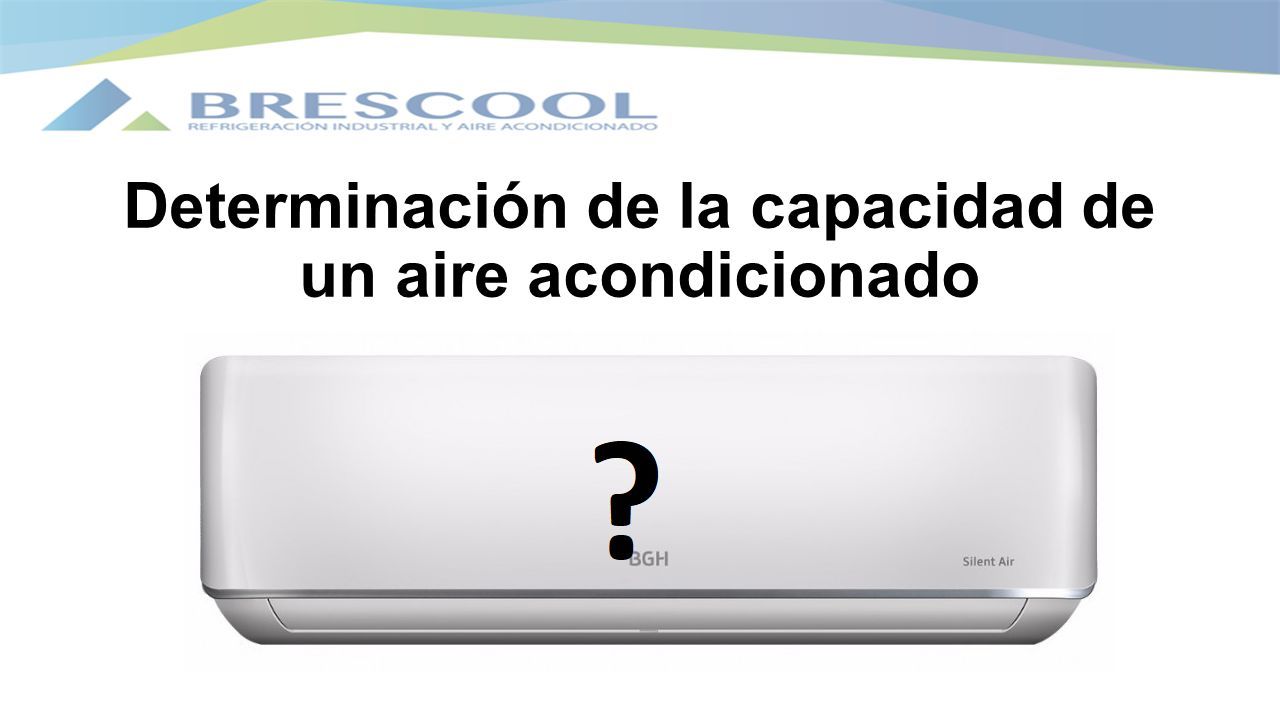

14 Determinación de la capacidad de un aire acondicionado

15 PARAMETROS ZONA CLIMATICA Frio 18°C TEMPLADO 19°-25°C CALIDO 26°-33°C MUY CALIDO +34AREA m2m2 CARGA TERMICA

16 COMO REALIZAR EL CALCULO =BTU

17 COMO REALIZAR EL CALCULO TIPO DE CLIMA CARGA TERMICA Capacidad total = Área x BTU/m 2 + Carga térmica

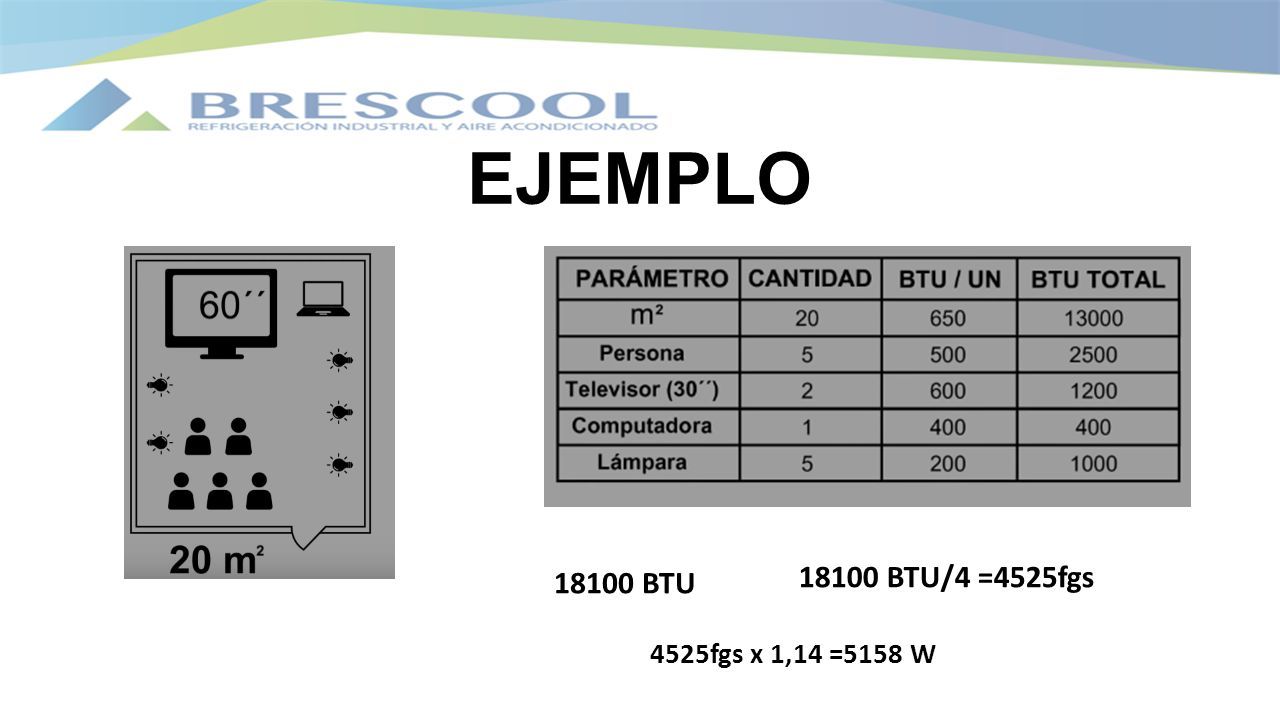

18 EJEMPLO 18100 BTU/4 =4525fgs 18100 BTU 4525fgs x 1,14 =5158 W

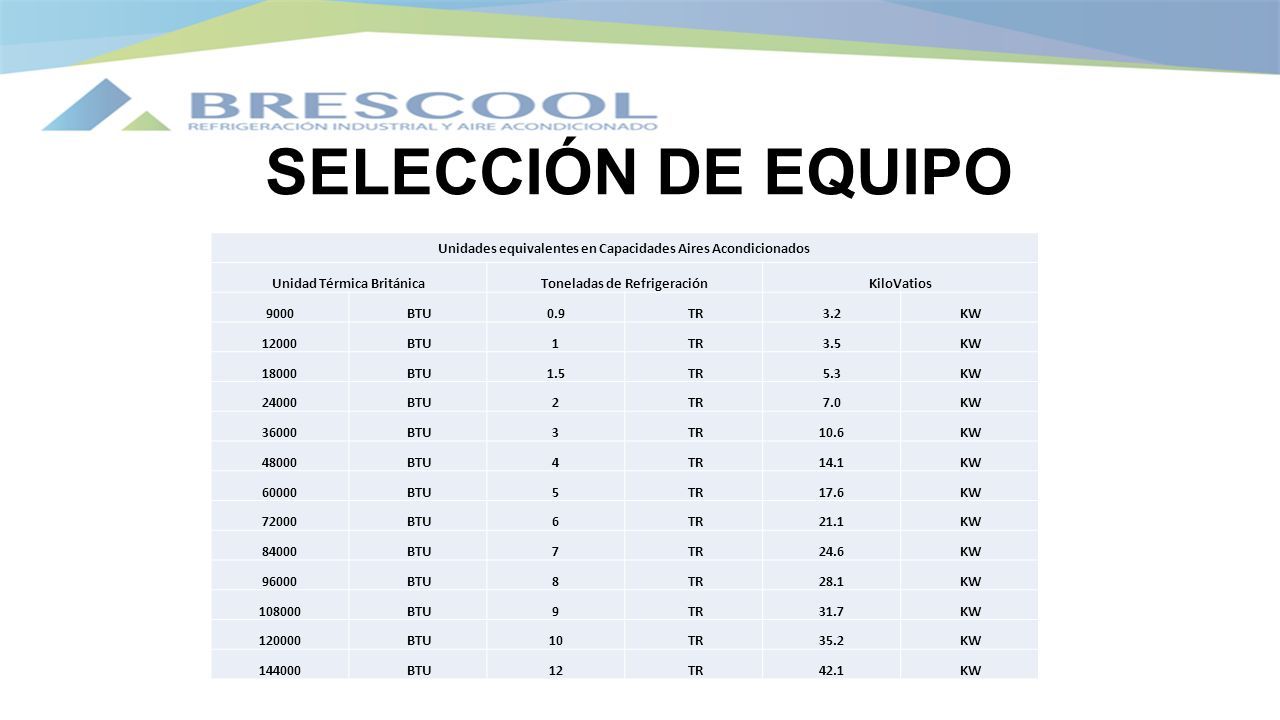

19 SELECCIÓN DE EQUIPO Unidades equivalentes en Capacidades Aires Acondicionados Unidad Térmica BritánicaToneladas de RefrigeraciónKiloVatios 9000 BTU0.9 TR3.2 KW 12000 BTU1 TR3.5 KW 18000 BTU1.5 TR5.3 KW 24000 BTU2 TR7.0 KW 36000 BTU3 TR10.6 KW 48000 BTU4 TR14.1 KW 60000 BTU5 TR17.6 KW 72000 BTU6 TR21.1 KW 84000 BTU7 TR24.6 KW 96000 BTU8 TR28.1 KW 108000 BTU9 TR31.7 KW 120000 BTU10 TR35.2 KW 144000 BTU12 TR42.1 KW

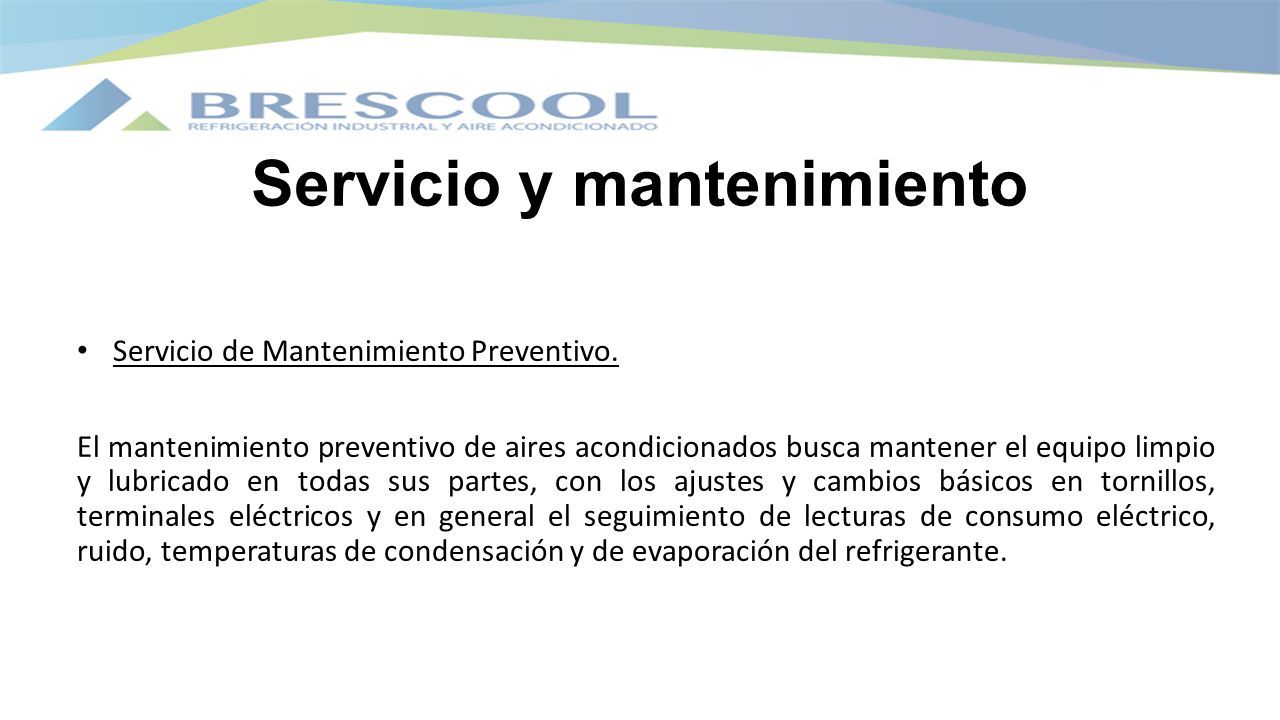

20 Servicio y mantenimiento Servicio de Mantenimiento Preventivo. El mantenimiento preventivo de aires acondicionados busca mantener el equipo limpio y lubricado en todas sus partes, con los ajustes y cambios básicos en tornillos, terminales eléctricos y en general el seguimiento de lecturas de consumo eléctrico, ruido, temperaturas de condensación y de evaporación del refrigerante.

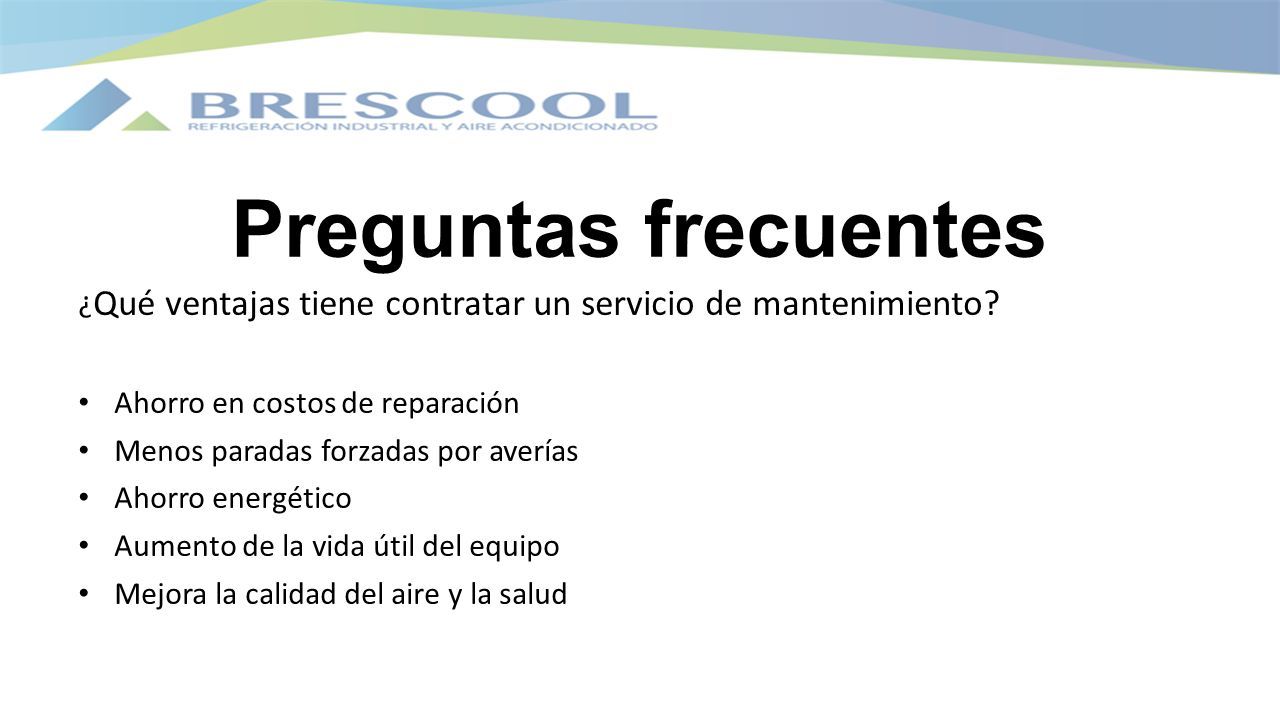

21 Preguntas frecuentes ¿ Qué ventajas tiene contratar un servicio de mantenimiento? Ahorro en costos de reparación Menos paradas forzadas por averías Ahorro energético Aumento de la vida útil del equipo Mejora la calidad del aire y la salud

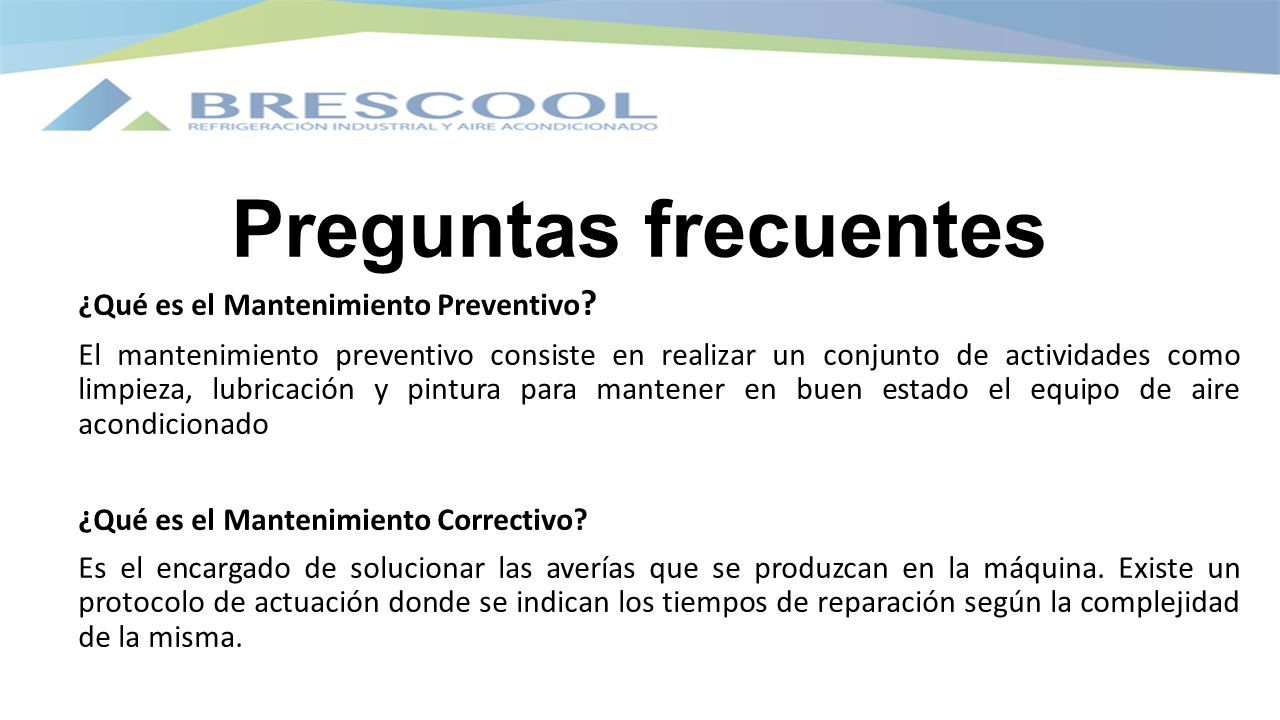

22 Preguntas frecuentes ¿Qué es el Mantenimiento Preventivo ? El mantenimiento preventivo consiste en realizar un conjunto de actividades como limpieza, lubricación y pintura para mantener en buen estado el equipo de aire acondicionado ¿Qué es el Mantenimiento Correctivo? Es el encargado de solucionar las averías que se produzcan en la máquina. Existe un protocolo de actuación donde se indican los tiempos de reparación según la complejidad de la misma.

23 Mantenimiento de la unidad interior Desarme las partes necesarias para lograr un fácil acceso a lugares donde se hace difícil llegar para limpiar. Limpieza mediante aspiradora de filtros, ventilador, evaporador y tapas. Limpieza y desinfección con productos químicos de los filtros, evaporador, bandeja de condensados y manguera de desagüe. Rearmado de todas las partes y colocación de filtros. Realización de mediciones para verificar el correcto funcionamiento del equipo. Se revisan los siguientes parámetros: velocidad de ventilación, temperatura, salto térmico y las funciones del control remoto

24 Mantenimiento de la unidad exterior Desarme de partes necesarias para una correcta limpieza y comprobación de elementos. Aspiración de Condensador, Tapas y todo el interior de la unidad exterior. Limpieza del Condensador e Interior del Gabinete con Químicos. Comprobación del correcto funcionamiento de todos los elementos (válvula inversora, ventilador, compresor, sensores de temperatura, capacitores de arranque) Toma de mediciones: Voltaje, Amperaje, Temperatura, Presión.

25 Servicio de Mantenimiento Correctivo (Reparación)

26 Visita Técnica. Es la revisión y detección de la avería como el presupuesto de la reparación.

27 Carga de gas: Es muy común en los sistemas split de aire acondicionado que ocurran pérdidas de refrigerante. La recarga de gas debe realizarla un técnico profesional de aire acondicionado con experiencia considerable para que pueda determinar la cantidad exacta que necesita el aire.

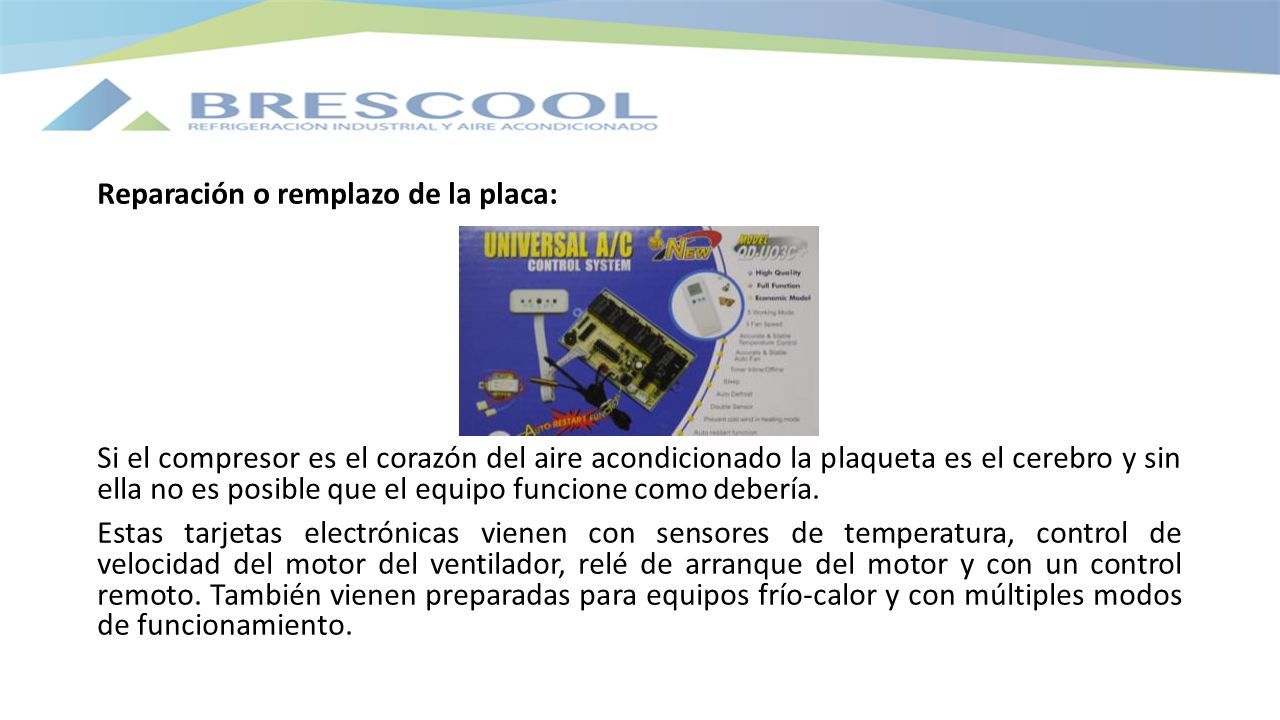

28 Reparación o remplazo de la placa: Si el compresor es el corazón del aire acondicionado la plaqueta es el cerebro y sin ella no es posible que el equipo funcione como debería. Estas tarjetas electrónicas vienen con sensores de temperatura, control de velocidad del motor del ventilador, relé de arranque del motor y con un control remoto. También vienen preparadas para equipos frío-calor y con múltiples modos de funcionamiento.

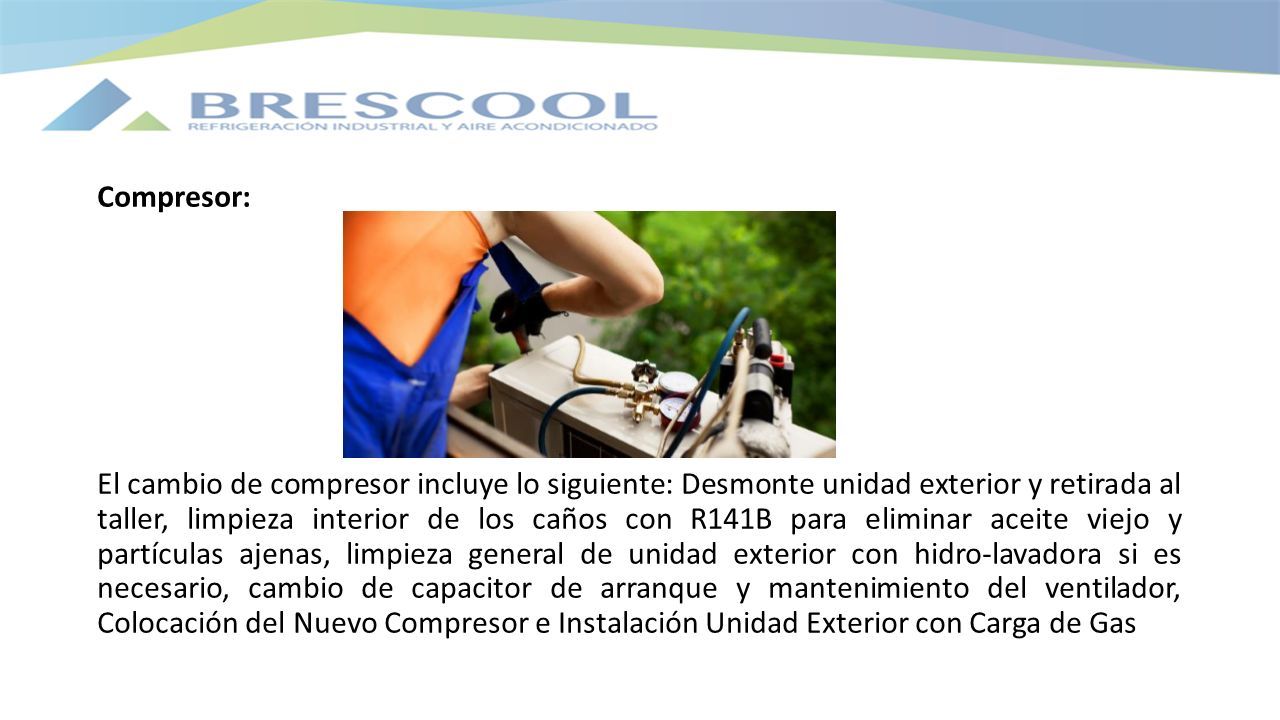

29 Compresor: El cambio de compresor incluye lo siguiente: Desmonte unidad exterior y retirada al taller, limpieza interior de los caños con R141B para eliminar aceite viejo y partículas ajenas, limpieza general de unidad exterior con hidro-lavadora si es necesario, cambio de capacitor de arranque y mantenimiento del ventilador, Colocación del Nuevo Compresor e Instalación Unidad Exterior con Carga de Gas

30 Servicio: El Service de Aire Acondicionado exige que lo realice un Técnico Profesional y Especializado con experiencia en Equipos de Aire Acondicionado. Las averías más comunes que reparamos son: Pérdida de Gas Refrigerante, Cambio de Compresor, Sustitución de Sensor, Capacitor, Ventilador y muchas más.
