1 Curso Escuela de Ing. Civil/FCEIA/UNRosario Sustentabilidad en las Construcciones. Prof Ing Mg Marcelo Vega Prof invitado Dr Rubén D Piacentini Capítulo 5: Normas internacionales, nacionales y locales aplicadas a las construcciones 5.1 Normas Internacionales (ISO 9000, 14000, y series, LEED, Green Point, BREEAM, HQE, AQUA, etc). Técnica de Calidad Total.

2 Normas sobre calidad, ambiente y energía ISO: International Organization for Standarization: ( En relación a los temas de este Curso, caben mencionarse las siguientes Normas internacionales (y sus versiones nacionales) ISO 9000: Gestión de la Calidad ISO 14000: Gestión del Medio Ambiente ISO 26000: Responsabilidad Social ISO 50000: Gestión de la Energía

3 ISO 9000: Gestión de la Calidad
Fundamentos relativos a los beneficios de las Normas ISO: “Los estándares internacionales ISO garantizan que los productos y servicios sean seguros, fiables y de buena calidad. Para las empresas, son herramientas estratégicas que reducen los costos al minimizar los residuos y los errores y aumentar la productividad. Ayudan a las empresas a acceder a nuevos mercados, nivelar el campo de juego para los países en desarrollo y facilitar el comercio global libre y justo.” Referencias: ISO 9000: Gestión de la Calidad Esta Norma propone una técnica para llevar a cabo un Programa de Calidad en una dada organización (Empresa comercial, industria, logística, etc). Referencias: , ISO 14000: Gestión del Medio Ambiente La Norma ISO apoya a las organizaciones que la utilizan para: “Identificar sistemáticamente y gestionar todos sus impactos ambientales en el sentido más amplio”. Referencias: ISO 26000: Responsabilidad Social “Organizaciones de todo el mundo, son cada vez más conscientes de la necesidad y los beneficios de un comportamiento socialmente responsable. El objetivo de la Responsabilidad Social es contribuir a un Desarrollo Sustentable. El compromiso de la organización para el bienestar de la sociedad y el medio ambiente se ha convertido en un criterio central en la medición de su rendimiento general. Esto, en parte , es un reflejo del creciente reconocimiento de que es necesaria para asegurar ecosistemas saludables , la equidad social y el buen gobierno de la organización. En última instancia, las actividades de una organización dependen de la salud de los ecosistemas del mundo”. ISO 50000: Gestión de la Energía La Norma ISO se centra en la mejora continua del desempeño energético, la eficiencia y el consumo. Especifica los requisitos de un Sistema de Gestión de la Energía.  Esta Norma podría tener un impacto positivo al reducir su consumo y evitar la emisión de gases contaminantes de efecto invernadero y otros gases, hasta en un 60% de la demanda mundial de energía Referencias:

4 Principios de Gestión de Calidad
“La Norma ISO 9000 se basa en una serie de principios de gestión de calidad, incluyendo: una fuerte orientación al cliente, la motivación y la implicación de la alta dirección, el enfoque de procesos mejora continua.” . Etapas Auditoria ! “Utilizar ISO 9001:2008 ayuda a asegurar que los clientes obtengan productos y servicios de calidad, lo que a su vez trae muchos beneficios empresariales. Puede ser usada por organizaciones grandes o pequeñas. La versión ISO 9001:2008 ha sido implementada por alrededor de un millón de compañías y organizaciones en más de 170 países.”

5 Las Normas ISO 14000 y el ambiente
Es fundamental “Pensar globalmente” (dado que afectamos con nuestras acciones a todo el Planeta) y “actuar localmente” (contribuyendo a la solución desde nuestro lugar en el Mundo) Para llevar a cabo la aplicación de esta Norma (y también de las y 50000), debemos proceder según el criterio de Calidad Total (Ciclo PDCA, diapositiva 21) 

6 ISO 50000 Norma desarrollada por ISO y adoptada por IRAM (Instituto Argentino de Normalización y Certificación)

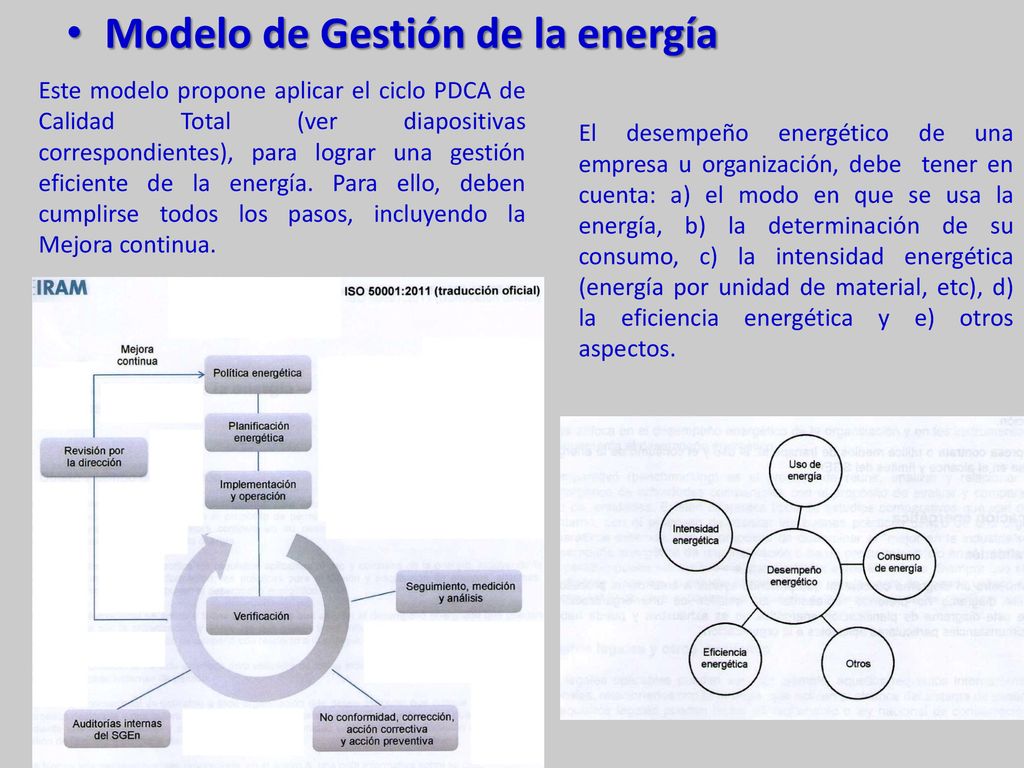

7 Modelo de Gestión de la energía
Este modelo propone aplicar el ciclo PDCA de Calidad Total (ver diapositivas correspondientes), para lograr una gestión eficiente de la energía. Para ello, deben cumplirse todos los pasos, incluyendo la Mejora continua. El desempeño energético de una empresa u organización, debe tener en cuenta: a) el modo en que se usa la energía, b) la determinación de su consumo, c) la intensidad energética (energía por unidad de material, etc), d) la eficiencia energética y e) otros aspectos.

8 Técnica de Calidad Total (
Técnica de Calidad Total (*): es un Objetivo Grupal (de toda la Organización o de un Area específica), que está orientado a la búsqueda de la perfección (o defecto cero), a la cual no se llegará nunca … pero que debe ser tomado como tendencia hacia donde deben concentrarse los esfuerzos, mediante la Mejora continua. ___________________________ (*) Referencias sobre Calidad en General y Calidad Total en Particular -Juran J M. Jurans’ Quality Control Handbook. Falconi Campos V. Controle da Qualidade Total. Bloch Editores, Río de Janeiro, Brasil, 81 páginas, 1992.

9 CALIDAD TOTAL : Se lleva a cabo mediante la aplicación del Ciclo PDCA (Planificar-Desarrollar-Controlar-Actuar correctivamente) Actuar correctivamente en base a la comprobación de la evolución de los Indicadores. Una vez alcanzado el objetivo parcial, volver a empezar el ciclo. Planificar Organizar la tarea y entrenar al personal P A P C D Comprobar lo realizado en un plazo determinado Desarrollar la tarea planificada

10 Mejora continua hacia la Calidad Total
Es una Técnica que propone lograr, mediante pasos sucesivos, el objetivo de que un producto o servicio sea “perfecto” (con defecto cero). Por supuesto esta es una “ idealización” (al igual que la Calidad Total), pero mediante un proceso de Mejora  Estandarización del sistema  Mejora  Estandarización del sistema …. es posible tender hacia ese objetivo (aunque en principio nunca se llegará al final). Una representación de la posible evolución en el tiempo de la Mejora introducida en un proceso, servicio, etc, es la siguiente  Conclusión: Es fundamental MEDIR EL INDICADOR para ACTUAR CORRECTIVAMENTE !! Mejora introducida tiempo

11 Formulación matemática de la Mejora continua (*)
Proponemos, de acuerdo a la evolución dada en la diapositiva anterior, el comportamiento siguiente: Y = Yo + ΔY [1 – exp(-t/)] (7) donde Yo: valor al tiempo inicial, ΔY: variación esperada para llegar a la mejora final Yfinal = Yo + ΔY : tiempo característico de respuesta del sistema ante la acción de mejora. Yfinal Y ΔY Yo t (tiempo) (*) Piacentini R D. Anales de la Asociación Química Argentina, 1996.

12 Comparación de Certificaciones internacionales de edificios/viviendas
-LEED (EUA) -Green Point (EUA) -Code for Sustainable Homes (Gran Bretaña) -BREEAM (Gran Bretaña) -Greenstar (Australia) -HQE (Francia) -Aqua (Brasil)

13

14

15 Edificio que ganó el premio 2013 a la Sustentabilidad: The living building, Bullit Foundation, Seattle, EUA

16 Principales características del edificio de la Fundación Bullit, Seattle.

17

18 Certificación LEED (Leadership in Energy and Environmental Design), del Green Building Council (EUA)

19 Edificio LEED platino. Citi Data Center, Frankfurt, Alemania
… The 230,000 square foot Citigroup Frankfurt facility was the first operational data center to achieve Platinum rating in April It features a design optimized for use of fresh air “free cooling,’ which Citi estimates it will be able to use for 65 percent of the year. The facility also uses reverse osmosis water treatment to reduce sediment buildup in its cooling towers, which is expected to save 50 million liters per water per year (see our coverage of efforts to reduce data centers’ water usage). Then there’s the outward-facing green features: A vegetated “green roof” area has been installed on 72 percent of the total roof area, and a vertical “green wall’ is covered with vegetation, and is irrigated with harvested rainwater.

20 LEED: Edificio HSBC Barrancas de Lezama, Buenos Aires (Argentina)
LEED: Edificio HSBC Barrancas de Lezama, Buenos Aires (Argentina). Certificación GOLD de Edificio Remodelado. Ubicación: Av Martin García 464, Ciudad Autónoma de Buenos Aires, Argentina. Ficha Técnica:  Certificación abril 2011: Gold (76 puntos) Sitio sustentable:19/26 puntos Eficiencia agua: 10/14 puntos Energía y atmósfera: 22/35 puntos Materiales y recursos: 7/10 puntos Calidad del aire interior: 9/15 puntos Innovación en diseño: 5/6 puntos Nota: el valor en el denominador es el máximo posible

21 Edificios de 5 depósitos y oficinas de la Cooperativa de Seguros “La Segunda”, ubicado en el borde d la Autopista Rosario-Bs Aires), frente General Motors. Está diseñado para aprobar la certificación LEED. Techo verde Paneles fotovoltaicos Lago para conservar agua y en caso de incendio

22 Paneles fotovoltaicos
Infraestructura con criterios de Sustentabilidad: Aeropuerto isla Baltra, Galápagos, Ecuador*. Primero en recibir la Certificación LEED oro de Construcción Sustentable Molinos eólicos Paneles fotovoltaicos *Con participación del Arq Dr Evans, Prof. Fac. Arq. UBA

23 GREEN POINT: Casa Familiar, California, Estados Unidos.
GreenPoint Rating: 134 Fecha de certificación: 5/13/2010 Ubicación: N. San Antonio Road and Portola Avenue, Los Altos, CA 94022 Descripción: espacios abiertos con luz natural que desalientan el uso de luz artificial durante el día. Toda la casa ventilada , ventanas y claraboyas que evitan la luz solar directa. La casa cuenta con un diseño que aprovecha las brisas nocturnas y mantiene la casa fresca en verano, sin aire acondicionado. Espacios agradables para los niños que fomentan la interacción y comunicación familiar.

24 CODE FOR SUSTAINABLE HOMES: “Tempo” Conjunto de viviendas - Londres
Ficha Técnica: Nivel de Código: 3 Tipo de departamento: 36 hogares, 4 casas y 32 departamentos. Todas casas sociales Tipo de construcción: paredes de ladrillo y mampostería, 100 mm de aislamiento de la pared, techo plano con vigas de madera, parcial revestimiento externo de madera. Claves sostenibles: Calefones solares (casas), células fotovoltaicas (departamentos), medidas de uso eficiente del agua, materiales favorables al medio ambiente, contenedores de reciclaje.

25 CODE FOR SUSTAINABLE HOMES “Tempo”Conjunto de viviendas - Londres

26 BREEAM: “Sanderstead Road” Conjunto de Viviendas - Croydon, UK
Este desarrollo de viviendas se encuentra sobre un terreno abandonado (ex terreno industrial), un poco menos de media hectárea de extensión. Ficha Técnica Calificación BREEAM: Excelente, Puntuación: 75.41% Tamaño: 42 unidades, Etapa: Diseño BREEAM versión: EcoHomes 2006.

27 Certificación para Infraestructura Envision (más allá de LEED)
Envision is a rating system developed by the Institute for Sustainable Infrastructure (ISI), a nonprofit organization founded by the American Council of Engineering Companies (ACEC), the American Public Works Association (APWA), and the American Society of Civil Engineers (ASCE). This system offers a way to assess the sustainability of an infrastructure project by emphasizing their overall contribution to a community through stakeholder engagement, cultural awareness, business sustainability, and environmental stewardship. Traducción (texto rojo): compromiso de los interesados, conciencia cultural, sostenibilidad empresarial y gestión ambiental.

28 Sistema Envision de certificación de infraestructuras, desarrollado por el Institute of Sustainable Infrastructure* Categorías y subcategorías que se deben desarrollar para lograr la Certificación Calidad de vida Liderazgo Asignación de recursos Mundo natural Clima y riesgo Referencia: ENVISION. Rating system for sustainable infrastructure

29 Tipo de preguntas que deben responderse en la Certificación Envision: Calidad de vida
Ayuda el proyecto al crecimiento y desarrollo de las comunidades locales? Preserva el proyecto y enfatiza el uso de los recursos locales? El proyecto tiene un impacto mínimo en la comunidad cercana? Está ubicado en las cercanías de transporte público? Hay riesgo para la salud de los empleados o residentes cercanos? Emplea residentes locales?

30 Tipo de preguntas que deben responderse en la Certificación Envision: Liderazgo
Persigue el proyecto la Sinergía (más que la suma de energías individuales) entre los productos y sistemas? Se han involucrado todos los sectores interesados en la obra y su impacto (autoridades, constructores, futuros usuarios, vecinos, etc )? Se ha programado el proyecto de modo tal de diagramar las mediciones y el mantenimiento a largo plazo? Se ha incorporado un Sistema de gestión sustentable del proyecto? Cuan larga es la vida útil de la construcción?

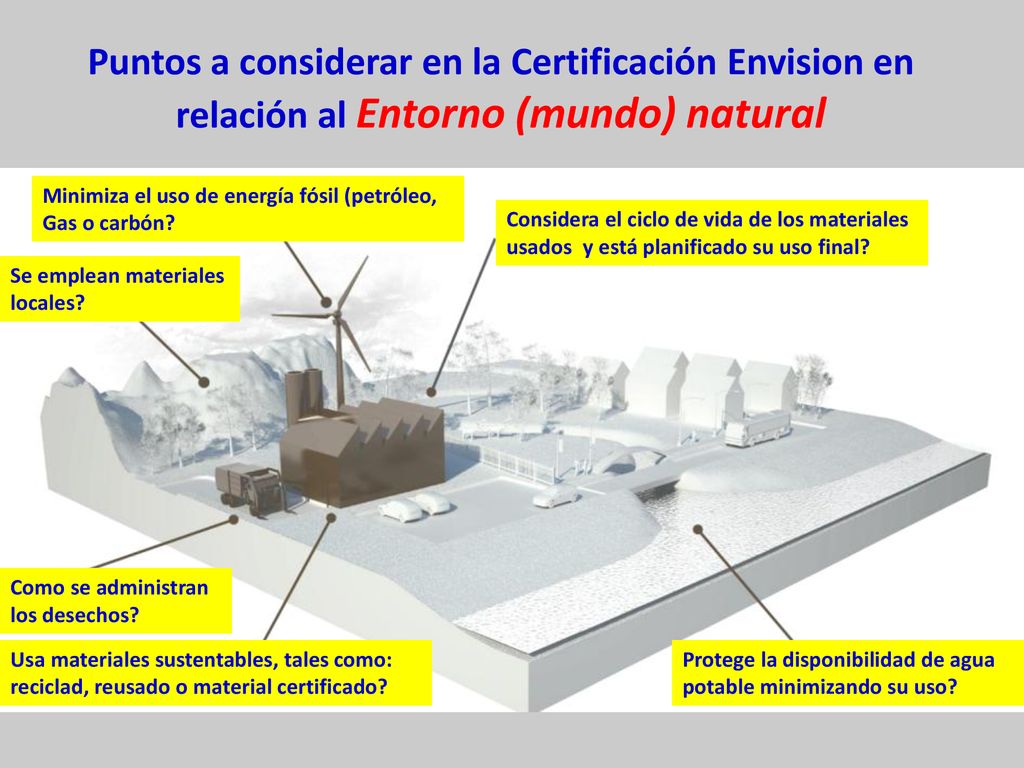

31 Puntos a considerar en la Certificación Envision en relación al Entorno (mundo) natural
Minimiza el uso de energía fósil (petróleo, Gas o carbón? Considera el ciclo de vida de los materiales usados y está planificado su uso final? Se emplean materiales locales? Como se administran los desechos? Usa materiales sustentables, tales como: reciclad, reusado o material certificado? Protege la disponibilidad de agua potable minimizando su uso?

32 Puntos a considerar en la Certificación Envision en relación al Entorno (mundo) natural
Evita el desarrollo sobre tierras que son mejores para: hábitat, recreación o producción de alimentos? Evita el proyecto la construcción en zonas sensibles? Preserva el proyecto el hábitat local y la biodiversidad? Como son tratadas las especies invasoras? Como minimiza el posible efecto sobre el agua superficial y los humedales? Como el proyecto gestiona la perturbación que se introduce en el suelo durante la construcción)? Como gestiona la contaminación del agua de lluvia y del agua subterránea?

33 Análisis de temas relativos al Cambio climático y a los Riesgos naturales
Minimiza las emisiones de gases de efecto invernadero? Reduce la contaminación del aire? Prepara el proyecto para riesgos de corto plazo (inundaciones, aumento del nivel del mar, etc? Prepara el proyecto para adaptación a largo plazo? Tiene en cuenta la isla de calor urbana?

34 Living Building Challenge (Beyond LEED)
Esta certificación, otorgada por el International Living Future Institute, de Estados Unidos, establece normas aún más estrictas que LEED, de allí su característica de estar Más allá de LEED. Ejemplo 1. Smith College’s Bechtel Environmental Classroom ( Esta construcción en madera y las siguientes son algunos de los ejemplos de edificios que obtuvieron esta Certificación. Nota: tanto LEED como Living Building Challenge dan la posibilidad a profesionales de calificarse para ser Certificadores (

35 Living Building Challenge (Beyond LEED)
Ejemplo 2. Edificio de la Fundación David & Lucile Packard, Los Altos, California Edificio certificado LEED Platino y Energía Neta Cero. Está orientado a conservar y restaurar los systemas naturales. Aumenta la eficiencia y calidad de trabajo de su personal y emite tan bajo nivel de gases de efecto invernadero, que contribuye a lograr el objetivo mundial de reducir el aumento de la temperatura global por debajo de 2°C.

36 Living Building Challenge (Beyond LEED)
Ejemplo 3. The Chesapeake Bay Brock Environmental Center, Virginia Beach, Estados Unidos Es el primer edificio en el cual el agua de lluvia que recoje la transforma en potable y es suficiente para todos sus usos. Emplea energías limpias de dos fuentes: 2 turbinas eólicas de 10 kW de potencia y paneles solares fotovoltaicos de 46.5 kW. Está diseñado para ser resiliente (recuperarse de efectos negativos debidos al cambio climático). Por ejemplo, está construido a unos 4 metros por encima del nivel del mar, para anticiparse a posibles aumentos de este nivel y a tormentas marinas que produzcan inundaciones de la costa.

37 Living Building Challenge (Beyond LEED)
El Desafío del Edificio Vivo (Living Building Chalenge) es la certificación más rigurosa a nivel mundial. Para obtener dicha certificación, es necesario analizar no sólo la parte que da al exterior del edificio (envolvente), sino también el consumo interno y las relaciones con el ambiente y con la comunidad. Además, deben medirse distintas variables (consumos energéticos y de agua, etc) durante al menos 12 meses y comprobarse si se cumplen las condiciones de diseño. El edificio de la Academia Preparatoria Hawai’i, ha sido diseñado especialmente para el estudio y la investigación de las Energías renovables, en la Escuela Secundaria. Es del tipo de Edificio de Energía Neta Cero y está destinado a formar la próxima generación de jóvenes en la comprensión de Sistemas vivos sostenibles y ambientalmente responsables.

38 Proyecto que recibió la más alta calificación Envision Platino: Florida Department of Transportation’s I-4 Ultimate P3 Improvement Project   El projecto de reconstrucción de 34 Km de la autopista interestatal 4 (I-4), cerca de Orlando: “minimize environmental impacts, including relocating protected wildlife, using efficient machinery, controlling stormwater runoff, planting non-invasive vegetation, and recycling 99 percent of the concrete and steel removed from roads and bridges. The project also facilitates the use of alternative transportation by integrating rail projects and improving pedestrian crossings and connections with bike trails”.

39 Parte práctica a) Se desea ampliar la producción de una empresa, de 10 a 20 unidades por mes. Aplicando la modelización de Mejora continua en el marco de Calidad Total, determine el tiempo al cual se llegaría a la situación de producción final de 20 unidades por mes cuando la curva modelo alcance el 99 % del valor final, si el tiempo característico de la empresa es de 1 mes. b) Qué acciones debería tomar la empresa, para reducir dicho tiempo? 2. Compare los puntajes de las diversas Certificaciones internacionales, analizando en orden decreciente los puntajes máximos y los mínimos, para cada categoría. Investigue las Certificaciones Greenstar (Australia), HQE (Francia), Aqua (Brasil) y de otros países, comparándolas con las anteriores (LEED, Green Point, Code for Sustainable Home y BREEAM). 4. Proponga un sitio geográfico, una obra civil, un proyecto sustentable básico(algunas ideas) y analice cuales de los criterios más importantes de la Certificación Envision (detallados en las Diapositivas 29 a 33) pueden aplicarse a dicha obra.
