Company Confidential PowerSeries Neo La Próxima Generación en Sistemas de Seguridad.

Presentación del tema: "Company Confidential PowerSeries Neo La Próxima Generación en Sistemas de Seguridad."— Transcripción de la presentación:

1 Company Confidential PowerSeries Neo La Próxima Generación en Sistemas de Seguridad

2 Control de Acesso Video Intrusion Location Based Security Asegurando Personas, Sitios y Objetos que son vitales para nosotros PSIM http://www.tycosecurityproducts.com/industries.aspx

3

4 4 ARCAT Solución: Fire Detección y FM200 Compañía Mega Solución: Fire Detección General Motors Argentina Solución: Fire Detección Kraft Foods Solución: CCTV y AC Procter & Gamble Solución: CCTV, AC, Fire Detección SC Johnson, Nueva planta de Pilar Sol: CCTV, AC, Intrusión & Fire Detección Accenture Solución: CCTV, AC, Fire Detección Walmart Solución: Intrusión Google Solución: CCTV, AC Confianza en el mercado

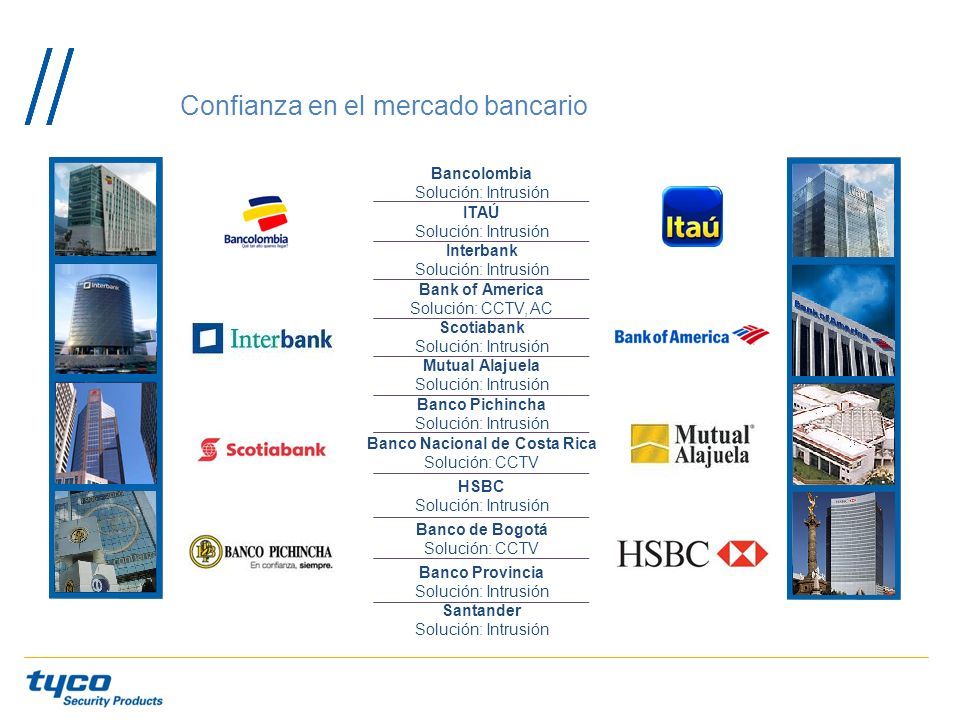

5 Bancolombia Solución: Intrusión ITAÚ Solución: Intrusión Interbank Solución: Intrusión Bank of America Solución: CCTV, AC Scotiabank Solución: Intrusión Mutual Alajuela Solución: Intrusión Banco Pichincha Solución: Intrusión Banco Nacional de Costa Rica Solución: CCTV HSBC Solución: Intrusión Banco de Bogotá Solución: CCTV Banco Provincia Solución: Intrusión Santander Solución: Intrusión Confianza en el mercado bancario

6

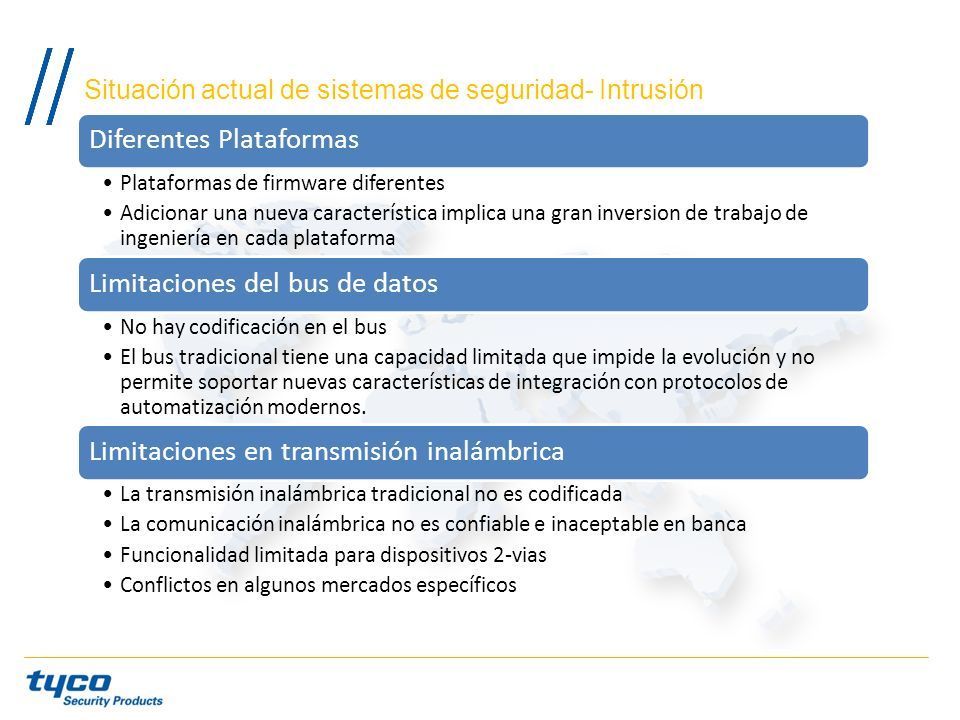

7 Situación actual de sistemas de seguridad- Intrusión Diferentes Plataformas Plataformas de firmware diferentes Adicionar una nueva característica implica una gran inversion de trabajo de ingeniería en cada plataforma Limitaciones del bus de datos No hay codificación en el bus El bus tradicional tiene una capacidad limitada que impide la evolución y no permite soportar nuevas características de integración con protocolos de automatización modernos. Limitaciones en transmisión inalámbrica La transmisión inalámbrica tradicional no es codificada La comunicación inalámbrica no es confiable e inaceptable en banca Funcionalidad limitada para dispositivos 2-vias Conflictos en algunos mercados específicos

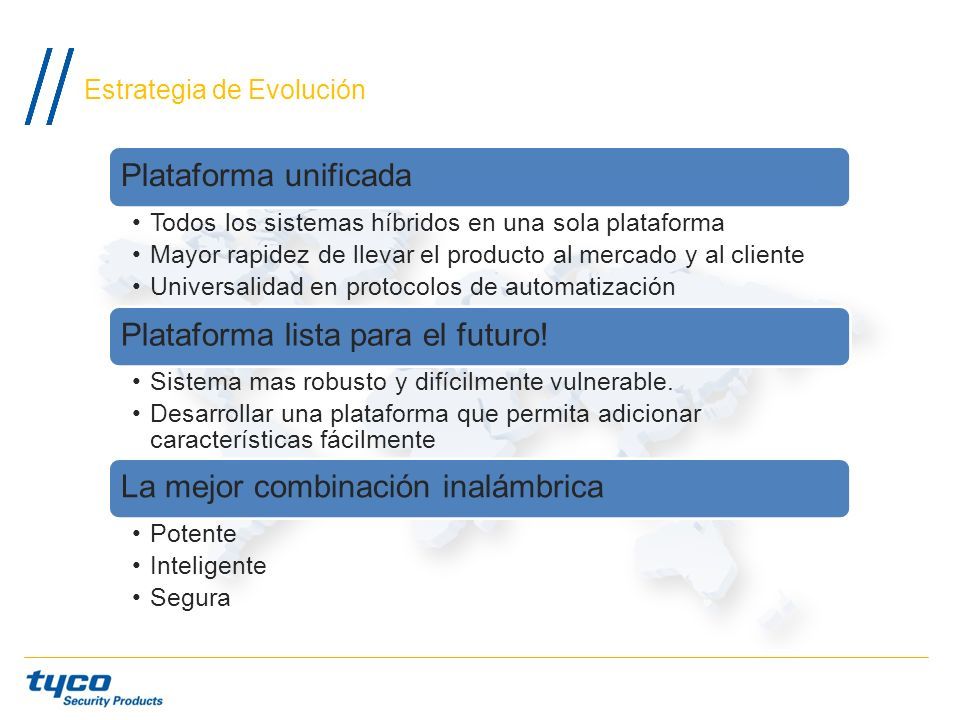

8 Estrategia de Evolución Plataforma unificada Todos los sistemas híbridos en una sola plataforma Mayor rapidez de llevar el producto al mercado y al cliente Universalidad en protocolos de automatización Plataforma lista para el futuro! Sistema mas robusto y difícilmente vulnerable. Desarrollar una plataforma que permita adicionar características fácilmente La mejor combinación inalámbrica Potente Inteligente Segura

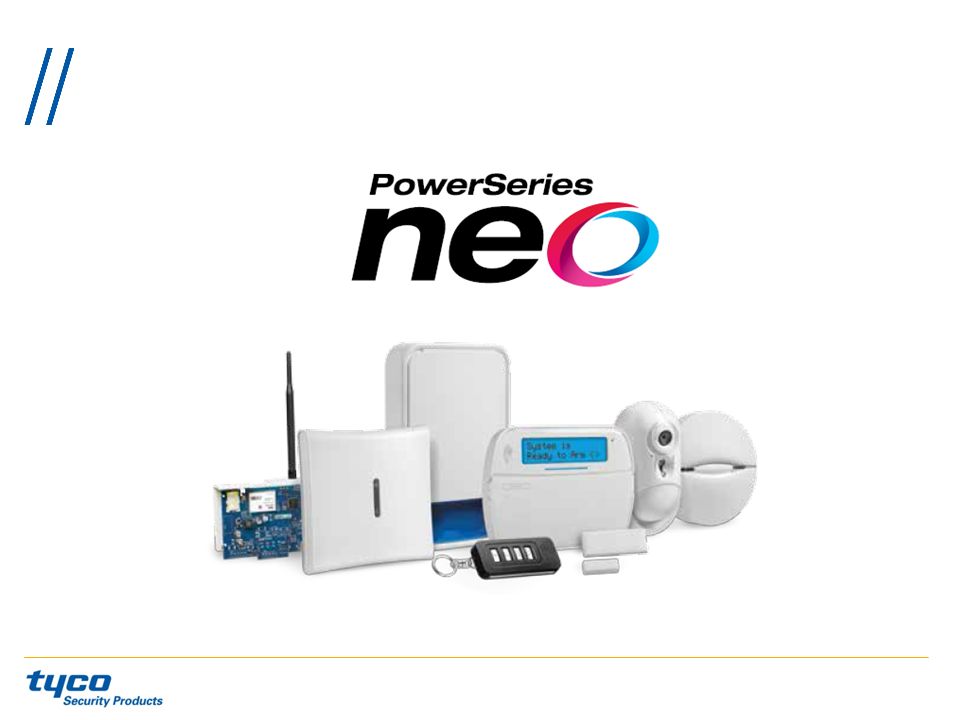

9

10

11 Realidad: Falsas Alarmas La cifra: 90%-95% de los eventos son Falsas Alarmas!

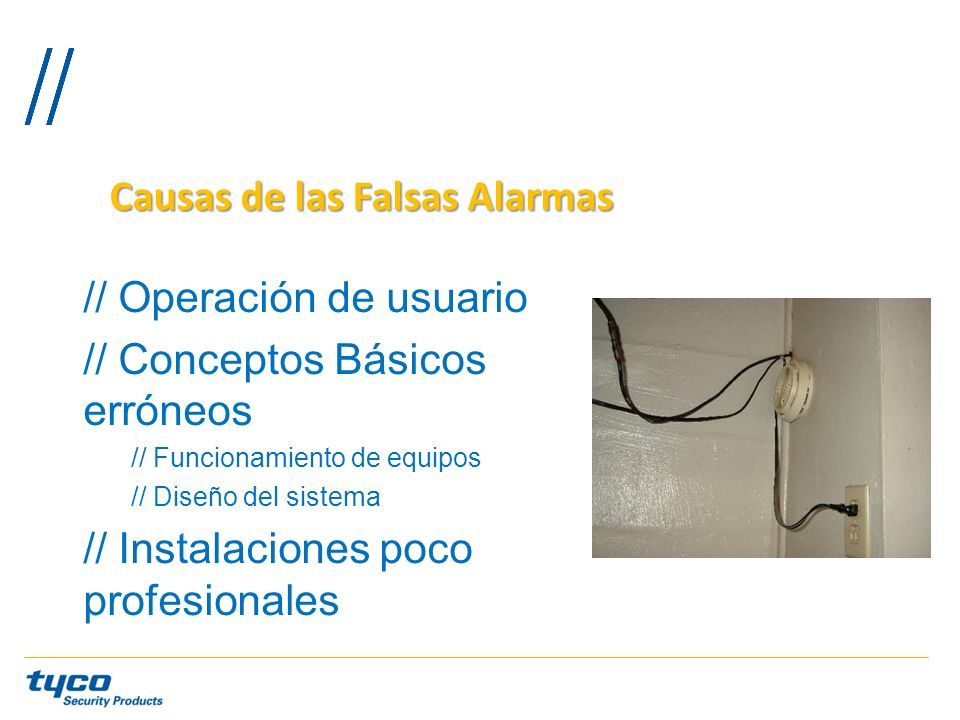

12 Causas de las Falsas Alarmas // Operación de usuario // Conceptos Básicos erróneos // Funcionamiento de equipos // Diseño del sistema // Instalaciones poco profesionales

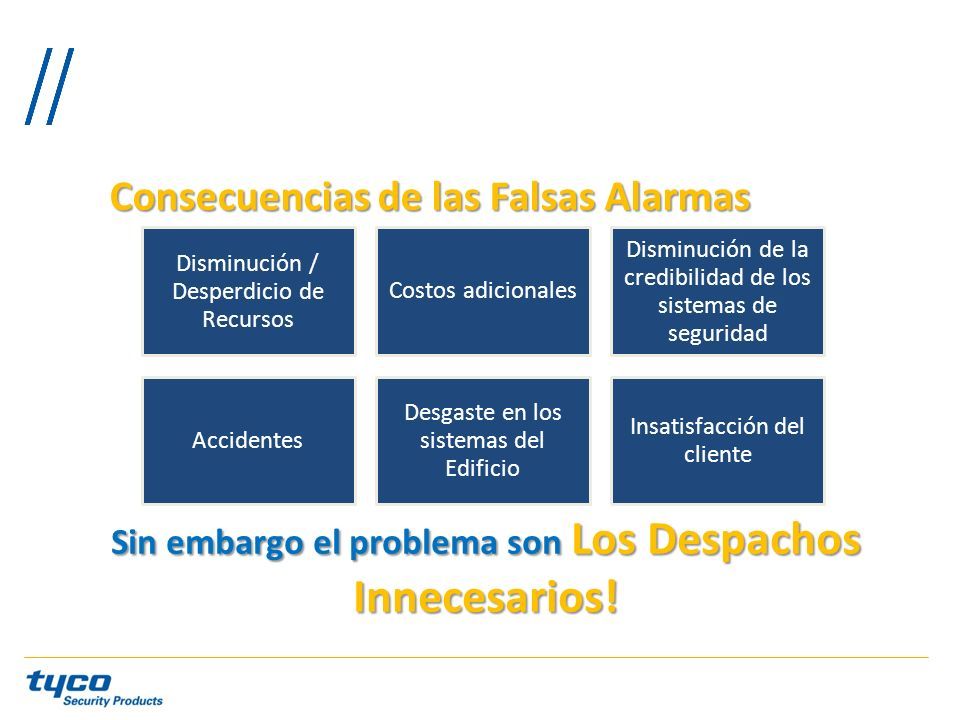

13 Consecuencias de las Falsas Alarmas Disminución / Desperdicio de Recursos Costos adicionales Disminución de la credibilidad de los sistemas de seguridad Accidentes Desgaste en los sistemas del Edificio Insatisfacción del cliente Sin embargo el problema son Los Despachos Innecesarios!

14 ¿Es posible determinar si una alarma recibida merece un despacho de oficiales de seguridad? La pregunta es: ¿Se pueden disminuir los Despachos Innecesarios?

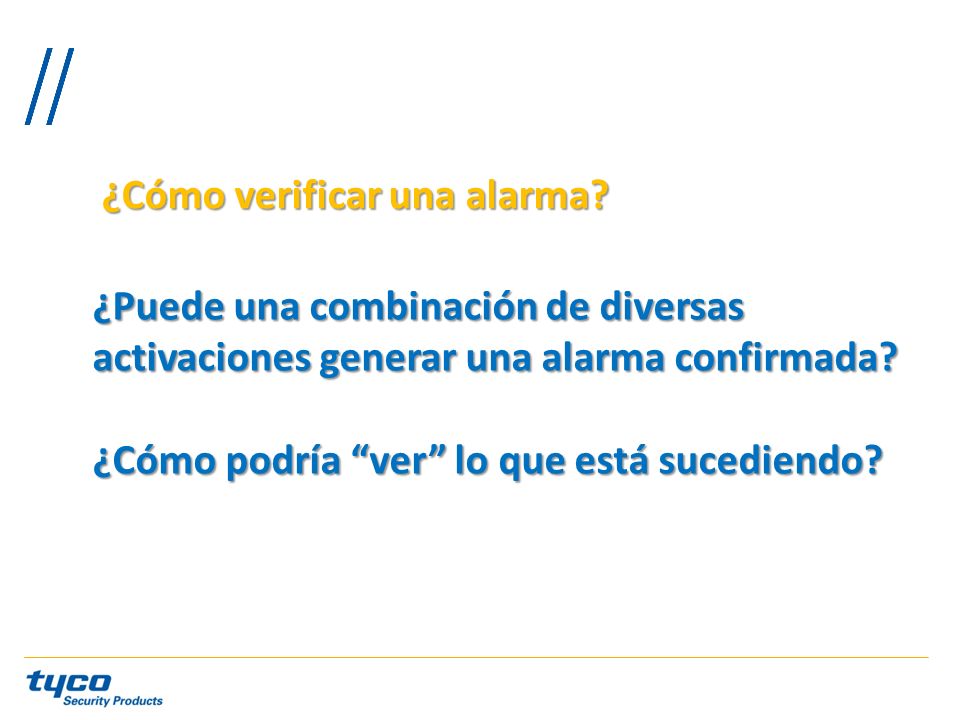

15 ¿Cómo verificar una alarma? ¿Puede una combinación de diversas activaciones generar una alarma confirmada? ¿Cómo podría “ver” lo que está sucediendo?

16

17 Realidad: Costos Operativos Los costos operativos son una gran parte del presupuesto de una central de Monitoreo

18 ¿Es posible reducir los costos de su operación? No necesitar de un funcionario diagnosticando continuamente todos los sistemasNo necesitar de un funcionario diagnosticando continuamente todos los sistemas Ser Pro-activo en el diagnóstico de posibles problemasSer Pro-activo en el diagnóstico de posibles problemas Evitar sorpresas! La salud de los sistemas es revisada periódicamenteEvitar sorpresas! La salud de los sistemas es revisada periódicamente Reducir las visitas de Mantenimiento sin sacrificar facturaciónReducir las visitas de Mantenimiento sin sacrificar facturación

19 Realidad: Pobre experiencia de Usuario Poca interacción con su sistema Sistema de alarma se vuelve una carga! En caso de evento, la CM no puede responder eficientemente.

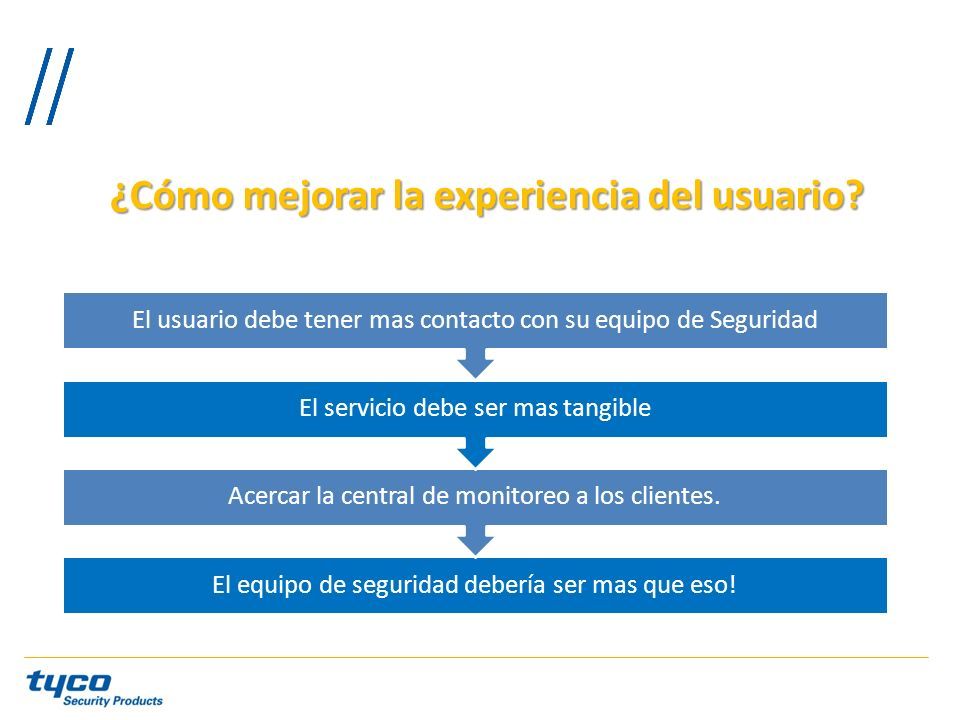

20 ¿Cómo mejorar la experiencia del usuario? El equipo de seguridad debería ser mas que eso! Acercar la central de monitoreo a los clientes. El servicio debe ser mas tangible El usuario debe tener mas contacto con su equipo de Seguridad

21 Realidad: Índice de Cancelación / Deserción Promedio de la industria : 11.9%* * Estudio de mercado de Alarm.com

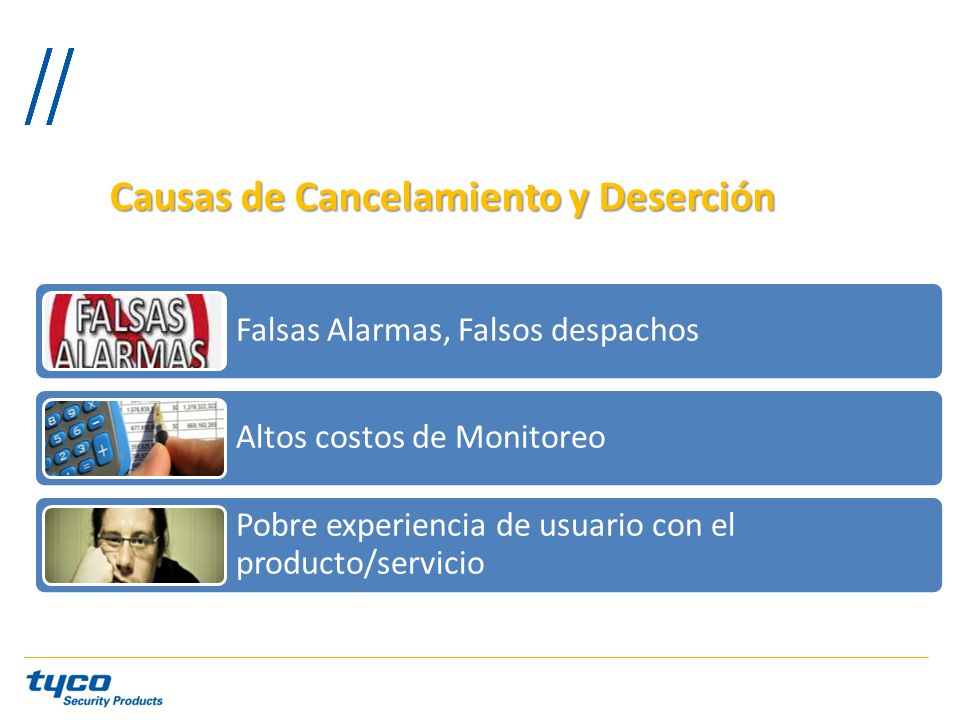

22 Causas de Cancelamiento y Deserción Falsas Alarmas, Falsos despachos Altos costos de Monitoreo Pobre experiencia de usuario con el producto/servicio

23 Realidad: Mismo ofrecimiento Mas de lo mismo! Empresas con servicios similares desde hace unos años La estrategia: SER DIFERENTE AGREGANDO VALOR!

24 La Evolución es Natural… y los beneficios son innegables

25

26

27

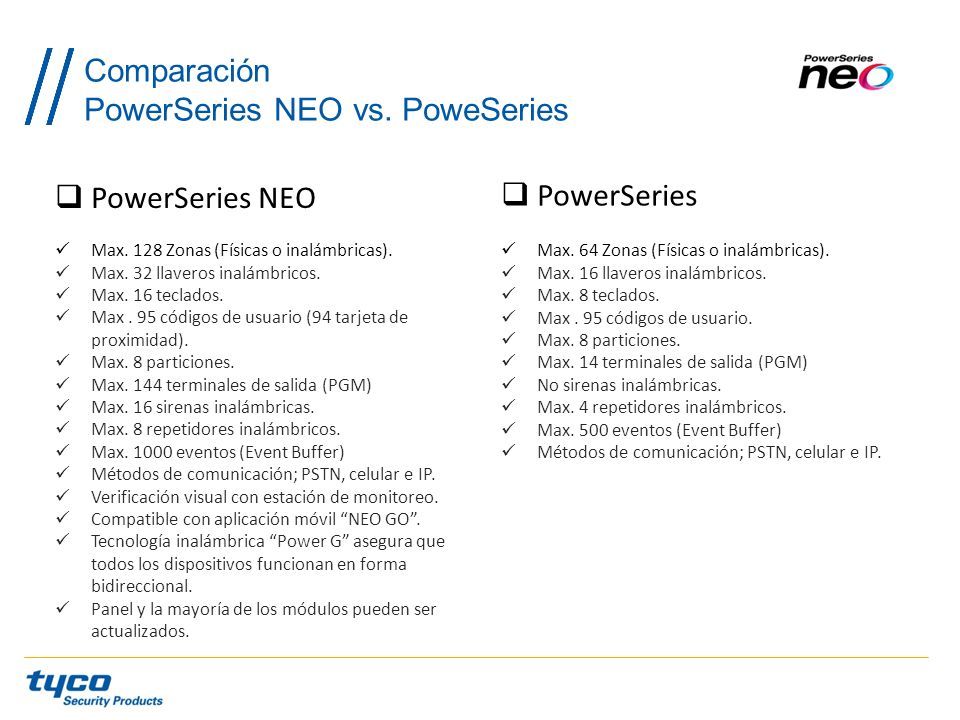

28 Comparación PowerSeries NEO vs. PoweSeries  PowerSeries NEO Max. 128 Zonas (Físicas o inalámbricas). Max. 32 llaveros inalámbricos. Max. 16 teclados. Max. 95 códigos de usuario (94 tarjeta de proximidad). Max. 8 particiones. Max. 144 terminales de salida (PGM) Max. 16 sirenas inalámbricas. Max. 8 repetidores inalámbricos. Max. 1000 eventos (Event Buffer) Métodos de comunicación; PSTN, celular e IP. Verificación visual con estación de monitoreo. Compatible con aplicación móvil “NEO GO”. Tecnología inalámbrica “Power G” asegura que todos los dispositivos funcionan en forma bidireccional. Panel y la mayoría de los módulos pueden ser actualizados.  PowerSeries Max. 64 Zonas (Físicas o inalámbricas). Max. 16 llaveros inalámbricos. Max. 8 teclados. Max. 95 códigos de usuario. Max. 8 particiones. Max. 14 terminales de salida (PGM) No sirenas inalámbricas. Max. 4 repetidores inalámbricos. Max. 500 eventos (Event Buffer) Métodos de comunicación; PSTN, celular e IP.

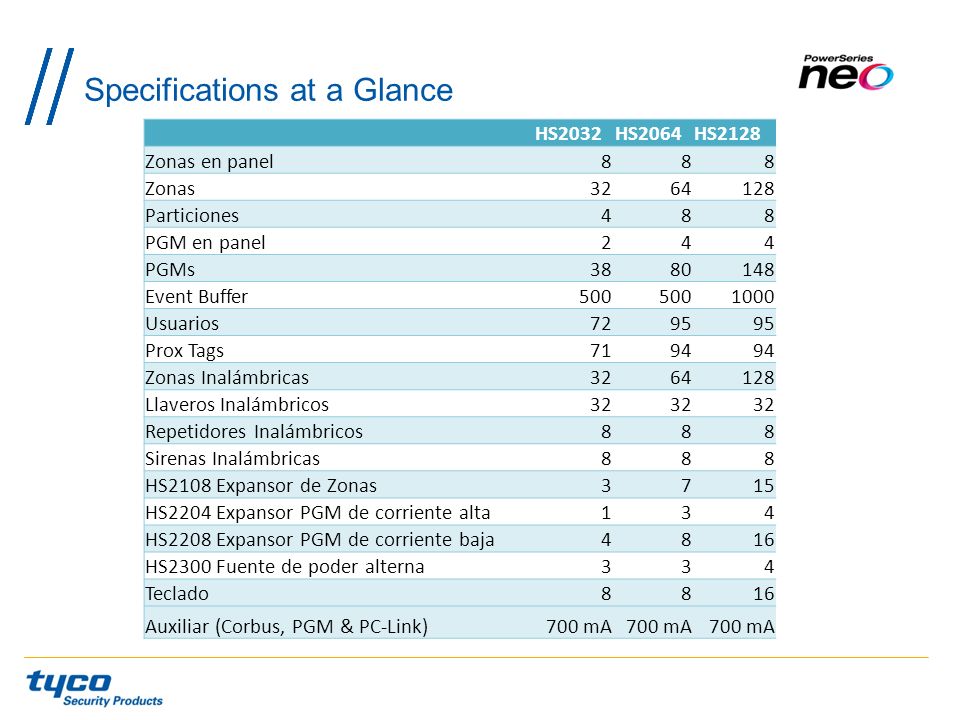

29 Specifications at a Glance HS2032HS2064HS2128 Zonas en panel888 Zonas3264128 Particiones488 PGM en panel244 PGMs3880148 Event Buffer500 1000 Usuarios7295 Prox Tags7194 Zonas Inalámbricas3264128 Llaveros Inalámbricos32 Repetidores Inalámbricos888 Sirenas Inalámbricas888 HS2108 Expansor de Zonas3715 HS2204 Expansor PGM de corriente alta134 HS2208 Expansor PGM de corriente baja4816 HS2300 Fuente de poder alterna334 Teclado8816 Auxiliar (Corbus, PGM & PC-Link)700 mA

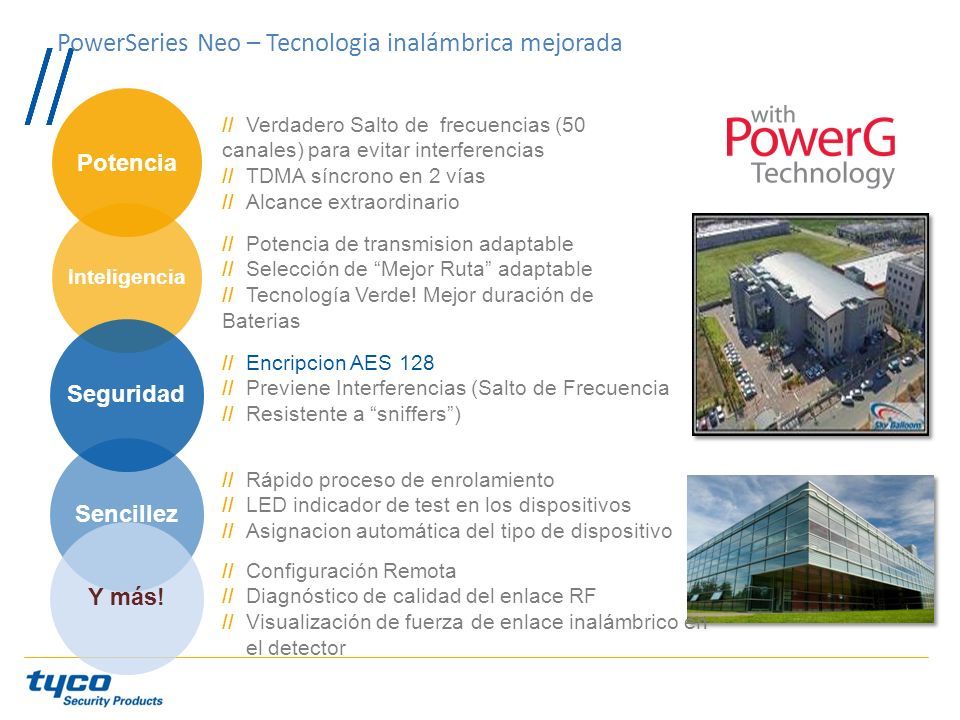

30 // Verdadero Salto de frecuencias (50 canales) para evitar interferencias // TDMA síncrono en 2 vías // Alcance extraordinario Inteligencia Seguridad Potencia Sencillez // Potencia de transmision adaptable // Selección de “Mejor Ruta” adaptable // Tecnología Verde! Mejor duración de Baterias // Encripcion AES 128 // Previene Interferencias (Salto de Frecuencia // Resistente a “sniffers”) // Rápido proceso de enrolamiento // LED indicador de test en los dispositivos // Asignacion automática del tipo de dispositivo PowerSeries Neo – Tecnologia inalámbrica mejorada Y más! // Configuración Remota // Diagnóstico de calidad del enlace RF // Visualización de fuerza de enlace inalámbrico en el detector

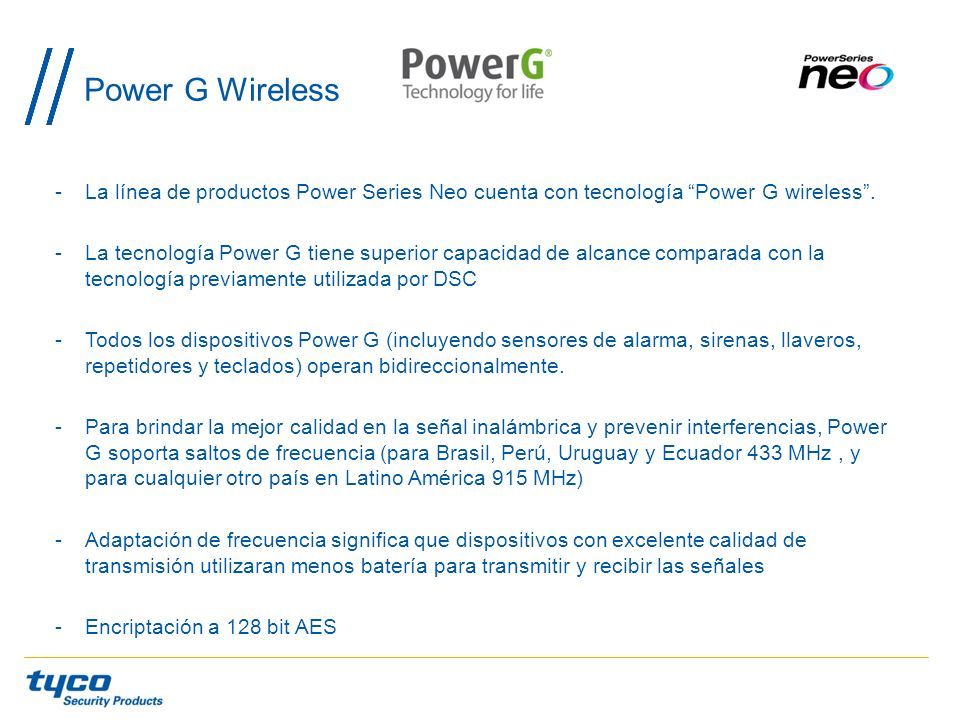

31 Power G Wireless -La línea de productos Power Series Neo cuenta con tecnología “Power G wireless”. -La tecnología Power G tiene superior capacidad de alcance comparada con la tecnología previamente utilizada por DSC -Todos los dispositivos Power G (incluyendo sensores de alarma, sirenas, llaveros, repetidores y teclados) operan bidireccionalmente. -Para brindar la mejor calidad en la señal inalámbrica y prevenir interferencias, Power G soporta saltos de frecuencia (para Brasil, Perú, Uruguay y Ecuador 433 MHz, y para cualquier otro país en Latino América 915 MHz) -Adaptación de frecuencia significa que dispositivos con excelente calidad de transmisión utilizaran menos batería para transmitir y recibir las señales -Encriptación a 128 bit AES

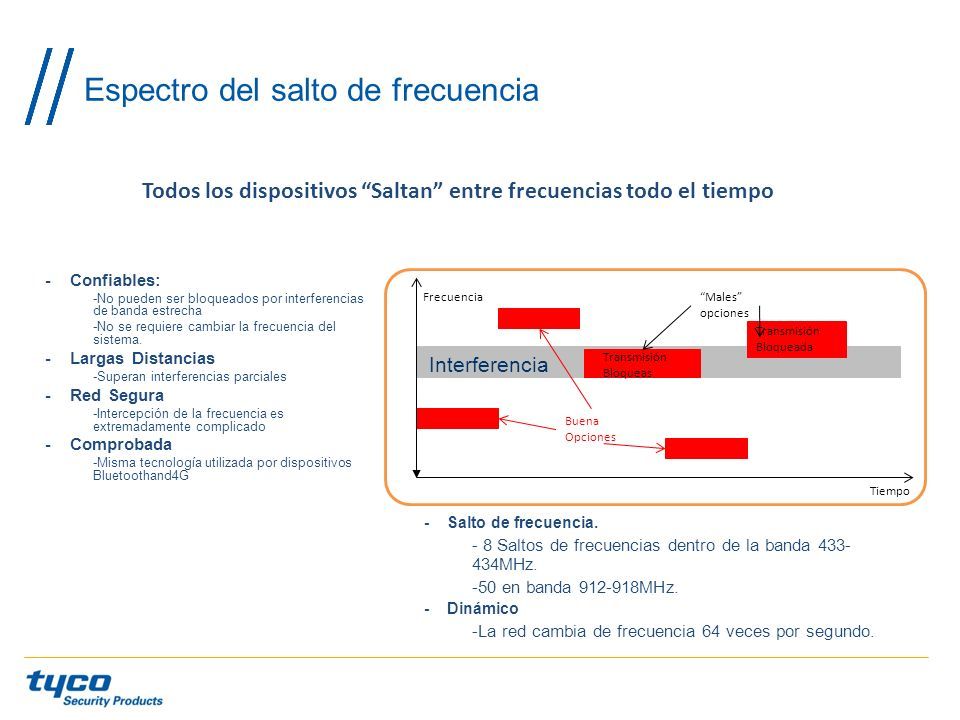

32 Espectro del salto de frecuencia - Confiables: -No pueden ser bloqueados por interferencias de banda estrecha -No se requiere cambiar la frecuencia del sistema. - Largas Distancias -Superan interferencias parciales - Red Segura -Intercepción de la frecuencia es extremadamente complicado - Comprobada -Misma tecnología utilizada por dispositivos Bluetoothand4G Interferencia Buena Opciones “Males” opciones Tiempo Frecuencia Transmisión Bloqueas Transmisión Bloqueada Todos los dispositivos “Saltan” entre frecuencias todo el tiempo - Salto de frecuencia. - 8 Saltos de frecuencias dentro de la banda 433- 434MHz. -50 en banda 912-918MHz. - Dinámico -La red cambia de frecuencia 64 veces por segundo.

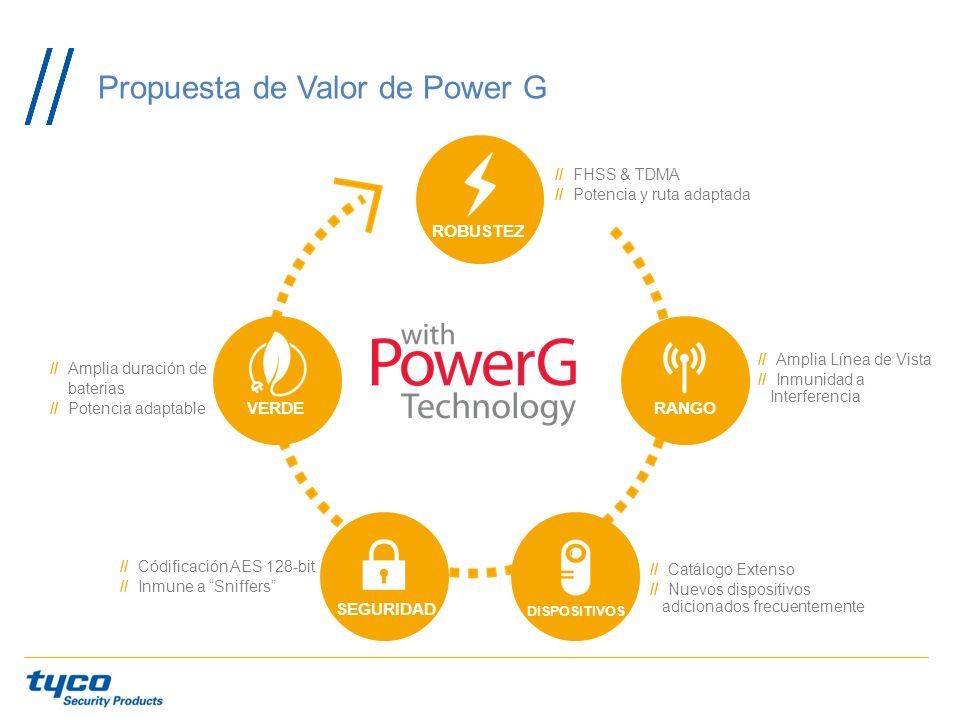

33 // FHSS & TDMA // Potencia y ruta adaptada // Amplia Línea de Vista // Inmunidad a Interferencia // Catálogo Extenso // Nuevos dispositivos adicionados frecuentemente // Amplia duración de baterias // Potencia adaptable // Códificación AES 128-bit // Inmune a “Sniffers” SEGURIDAD DISPOSITIVOS RANGOVERDE ROBUSTEZ Propuesta de Valor de Power G

34 Comunicaciones IP y Celular // 3 modelos disponibles Celular 3G (3G2080R*) IP (TL280R*) IP/Celular (TL2803GR*) // Supervisión con Encriptación AES 128-bit // Todos los modelos celular son 3G Utilizan red HSPA (3G) con contingencia de EDGE/GPRS (2G) // Formatos SIA y Contact ID // Upload/download por red Celular o IP Soporte completo de DLS Software WEB System Admin Actualización de Firmware * Requiere Surgard System V

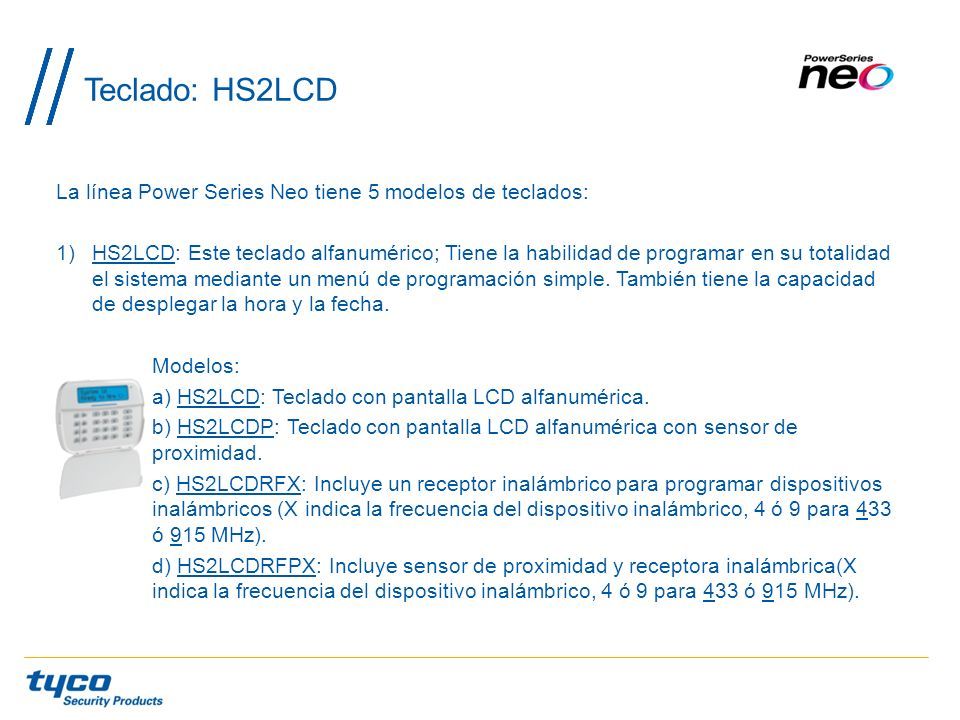

35 Teclado: HS2LCD La línea Power Series Neo tiene 5 modelos de teclados: 1)HS2LCD: Este teclado alfanumérico; Tiene la habilidad de programar en su totalidad el sistema mediante un menú de programación simple. También tiene la capacidad de desplegar la hora y la fecha. Modelos: a) HS2LCD: Teclado con pantalla LCD alfanumérica. b) HS2LCDP: Teclado con pantalla LCD alfanumérica con sensor de proximidad. c) HS2LCDRFX: Incluye un receptor inalámbrico para programar dispositivos inalámbricos (X indica la frecuencia del dispositivo inalámbrico, 4 ó 9 para 433 ó 915 MHz). d) HS2LCDRFPX: Incluye sensor de proximidad y receptora inalámbrica(X indica la frecuencia del dispositivo inalámbrico, 4 ó 9 para 433 ó 915 MHz).

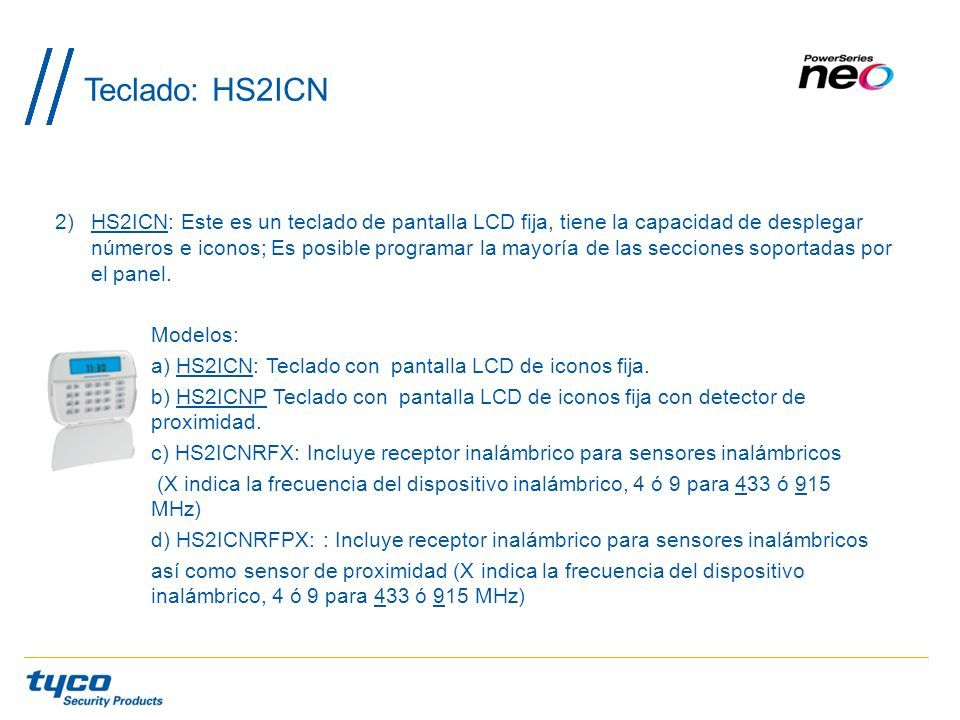

36 Teclado: HS2ICN 2)HS2ICN: Este es un teclado de pantalla LCD fija, tiene la capacidad de desplegar números e iconos; Es posible programar la mayoría de las secciones soportadas por el panel. Modelos: a) HS2ICN: Teclado con pantalla LCD de iconos fija. b) HS2ICNP Teclado con pantalla LCD de iconos fija con detector de proximidad. c) HS2ICNRFX: Incluye receptor inalámbrico para sensores inalámbricos (X indica la frecuencia del dispositivo inalámbrico, 4 ó 9 para 433 ó 915 MHz) d) HS2ICNRFPX: : Incluye receptor inalámbrico para sensores inalámbricos así como sensor de proximidad (X indica la frecuencia del dispositivo inalámbrico, 4 ó 9 para 433 ó 915 MHz)

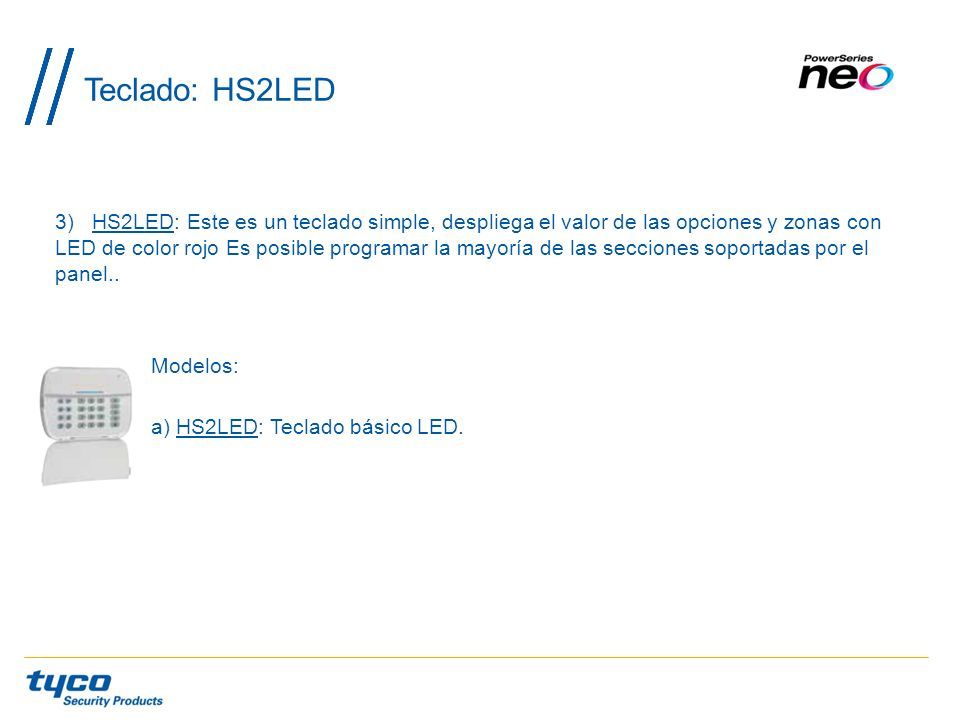

37 Teclado: HS2LED 3) HS2LED: Este es un teclado simple, despliega el valor de las opciones y zonas con LED de color rojo Es posible programar la mayoría de las secciones soportadas por el panel.. Modelos: a) HS2LED: Teclado básico LED.

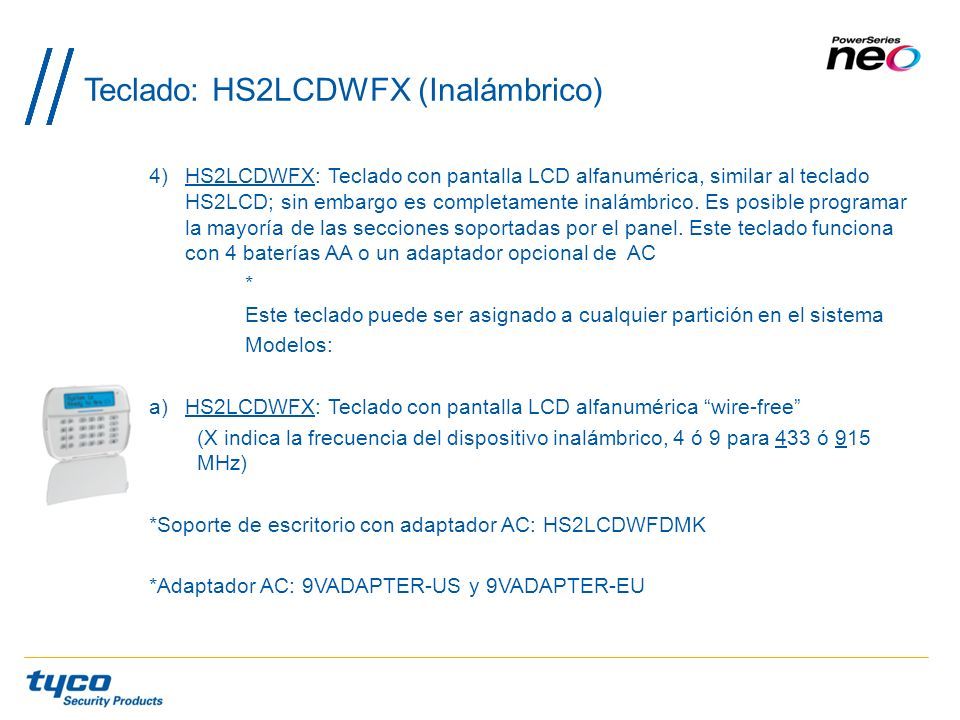

38 Teclado: HS2LCDWFX (Inalámbrico) 4)HS2LCDWFX: Teclado con pantalla LCD alfanumérica, similar al teclado HS2LCD; sin embargo es completamente inalámbrico. Es posible programar la mayoría de las secciones soportadas por el panel. Este teclado funciona con 4 baterías AA o un adaptador opcional de AC * Este teclado puede ser asignado a cualquier partición en el sistema Modelos: a)HS2LCDWFX: Teclado con pantalla LCD alfanumérica “wire-free” (X indica la frecuencia del dispositivo inalámbrico, 4 ó 9 para 433 ó 915 MHz) *Soporte de escritorio con adaptador AC: HS2LCDWFDMK *Adaptador AC: 9VADAPTER-US y 9VADAPTER-EU

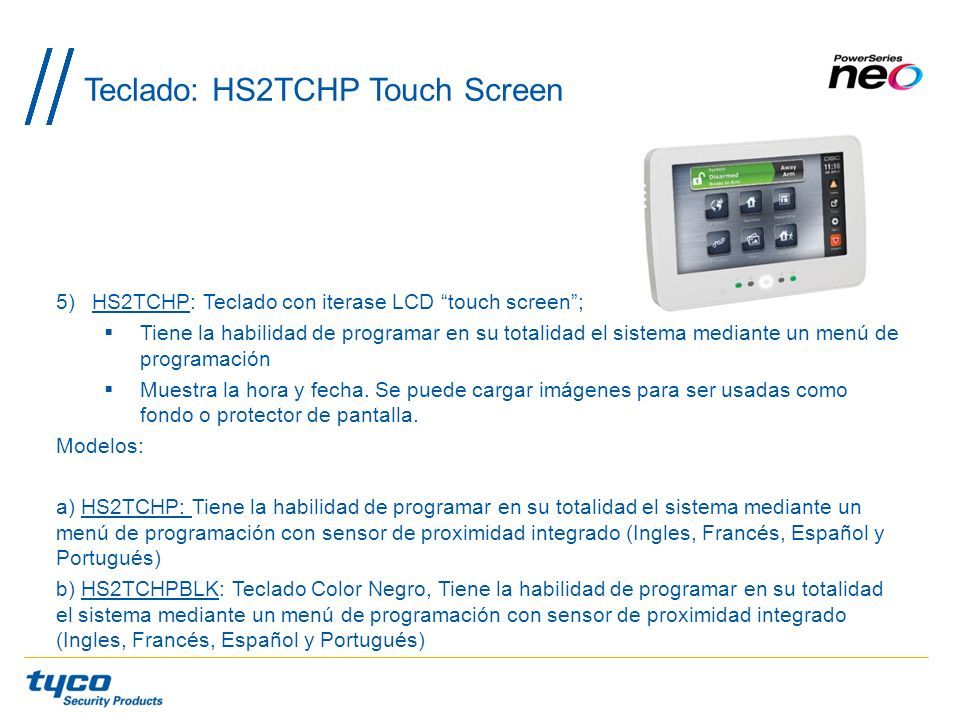

39 Teclado: HS2TCHP Touch Screen 5)HS2TCHP: Teclado con iterase LCD “touch screen”;  Tiene la habilidad de programar en su totalidad el sistema mediante un menú de programación  Muestra la hora y fecha. Se puede cargar imágenes para ser usadas como fondo o protector de pantalla. Modelos: a) HS2TCHP: Tiene la habilidad de programar en su totalidad el sistema mediante un menú de programación con sensor de proximidad integrado (Ingles, Francés, Español y Portugués) b) HS2TCHPBLK: Teclado Color Negro, Tiene la habilidad de programar en su totalidad el sistema mediante un menú de programación con sensor de proximidad integrado (Ingles, Francés, Español y Portugués)

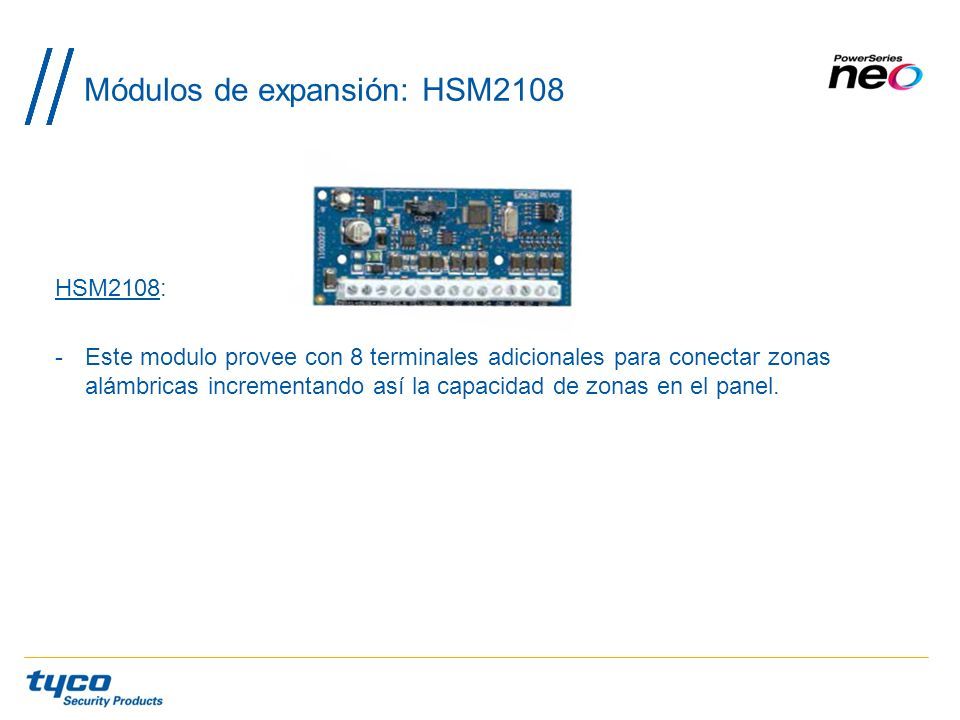

40 Módulos de expansión: HSM2108 HSM2108: -Este modulo provee con 8 terminales adicionales para conectar zonas alámbricas incrementando así la capacidad de zonas en el panel.

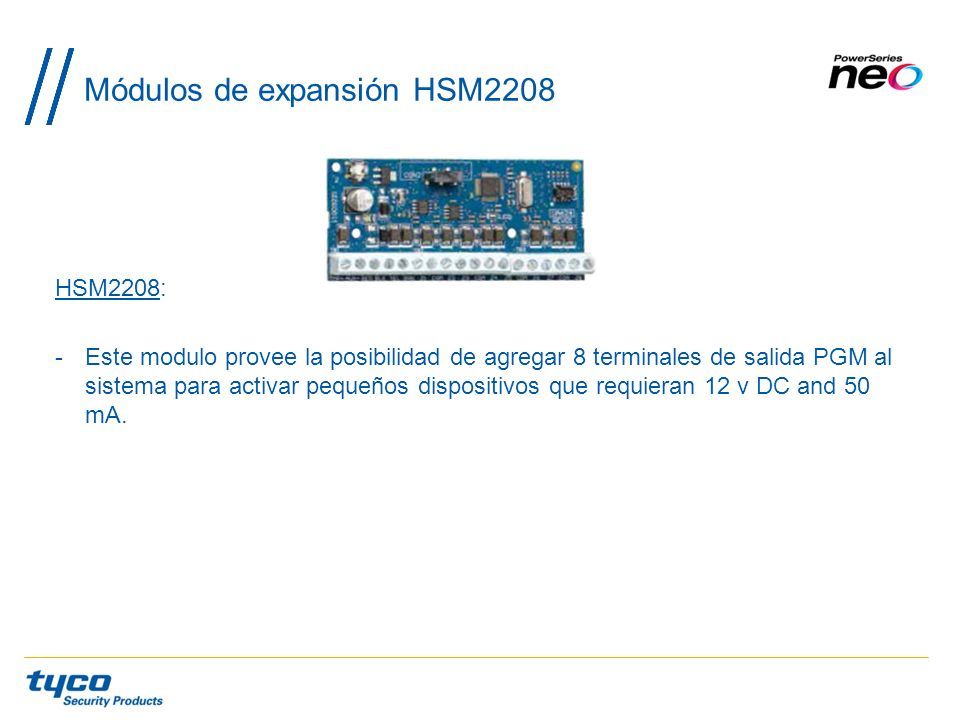

41 Módulos de expansión HSM2208 HSM2208: -Este modulo provee la posibilidad de agregar 8 terminales de salida PGM al sistema para activar pequeños dispositivos que requieran 12 v DC and 50 mA.

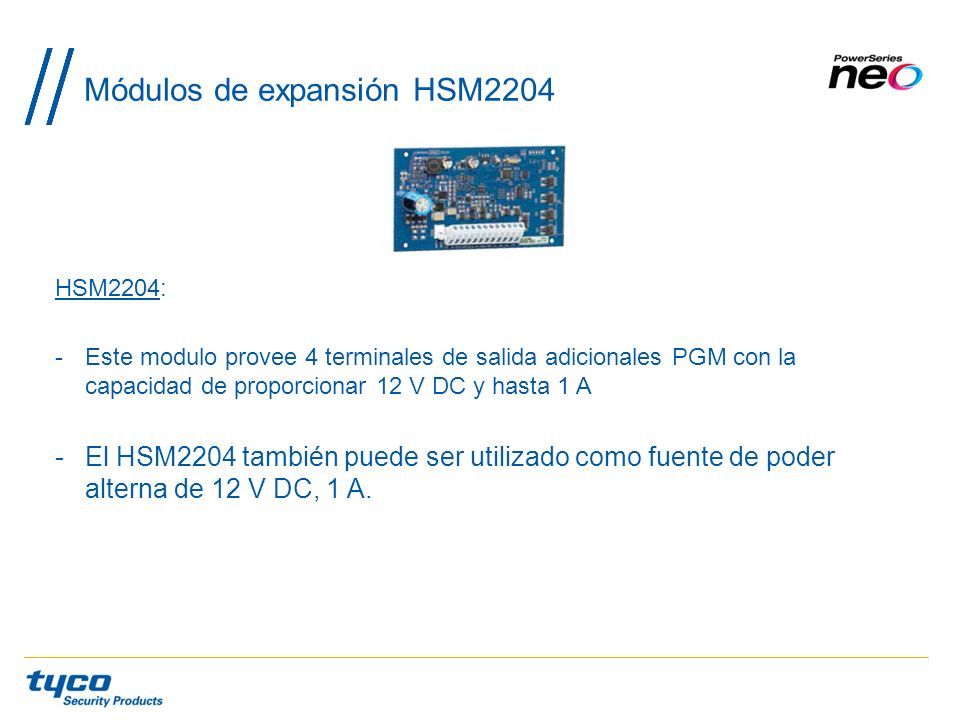

42 Módulos de expansión HSM2204 HSM2204: -Este modulo provee 4 terminales de salida adicionales PGM con la capacidad de proporcionar 12 V DC y hasta 1 A -El HSM2204 también puede ser utilizado como fuente de poder alterna de 12 V DC, 1 A.

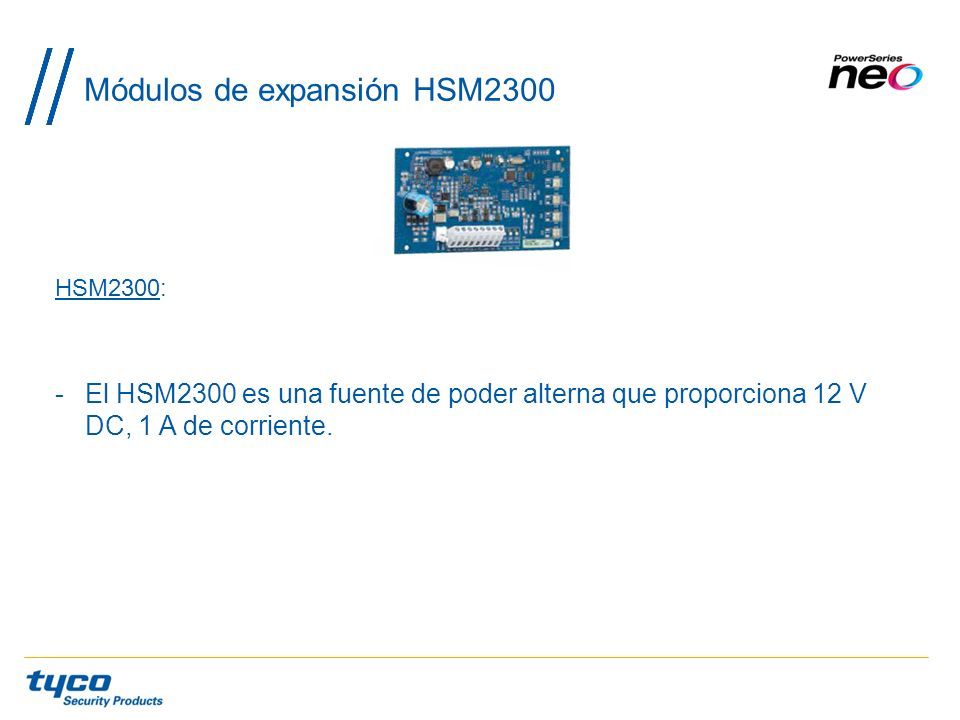

43 Módulos de expansión HSM2300 HSM2300: -El HSM2300 es una fuente de poder alterna que proporciona 12 V DC, 1 A de corriente.

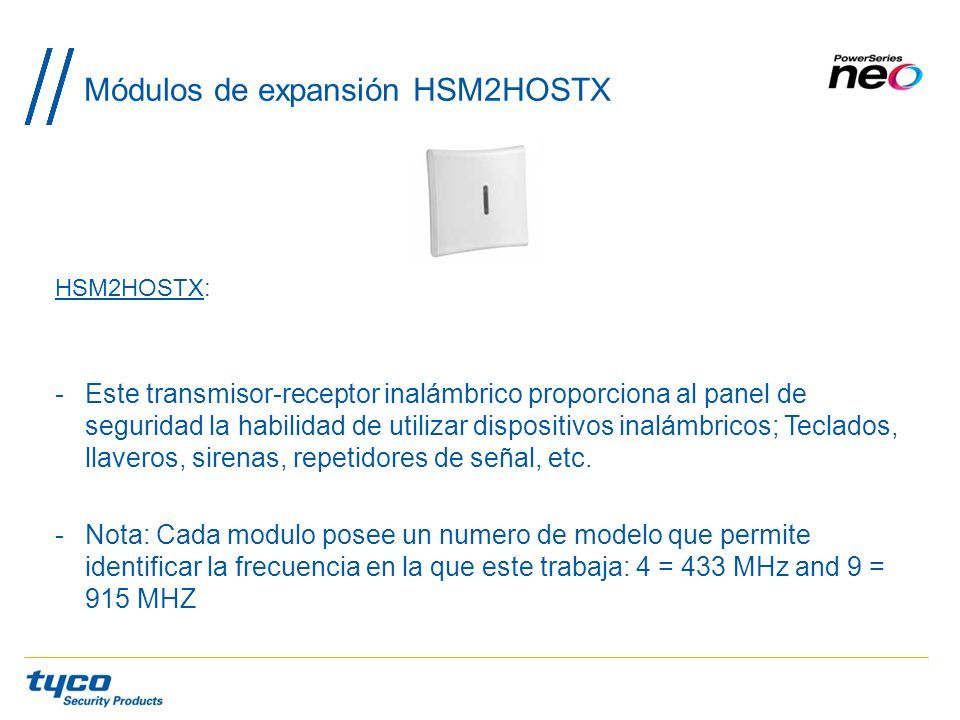

44 Módulos de expansión HSM2HOSTX HSM2HOSTX: -Este transmisor-receptor inalámbrico proporciona al panel de seguridad la habilidad de utilizar dispositivos inalámbricos; Teclados, llaveros, sirenas, repetidores de señal, etc. -Nota: Cada modulo posee un numero de modelo que permite identificar la frecuencia en la que este trabaja: 4 = 433 MHz and 9 = 915 MHZ

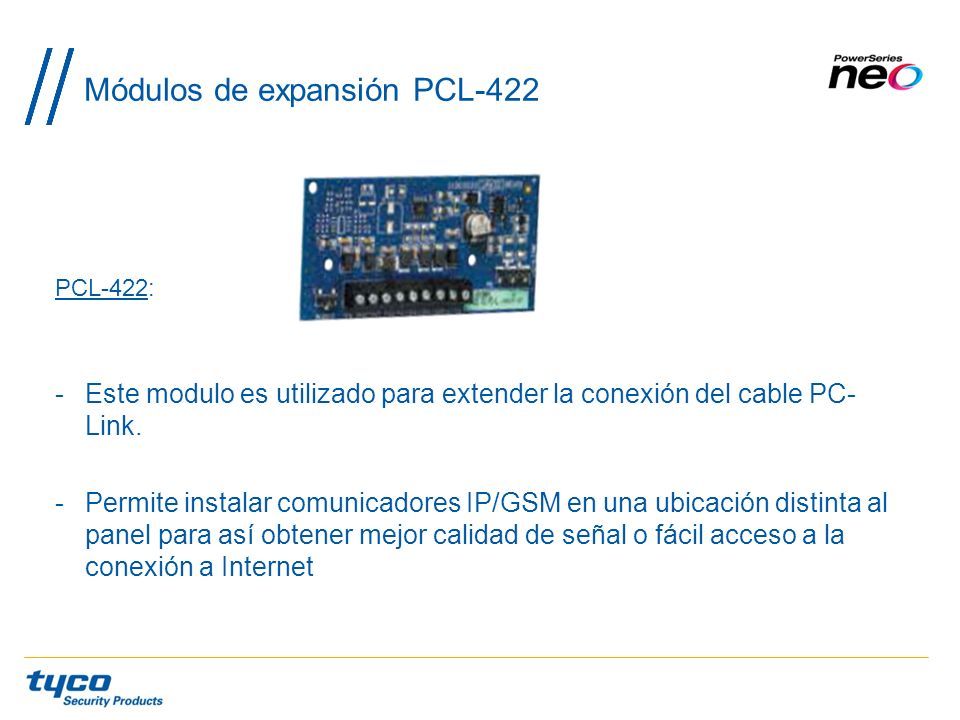

45 Módulos de expansión PCL-422 PCL-422: -Este modulo es utilizado para extender la conexión del cable PC- Link. -Permite instalar comunicadores IP/GSM en una ubicación distinta al panel para así obtener mejor calidad de señal o fácil acceso a la conexión a Internet

46 Verificación Visual -Provee una rápida forma de verificar alarmas para estaciones de monitoreo -Durante una alarma, la cámara tomara y guardara “video clips” (6-10 imágenes, una cada ½ segundo) -Las imágenes son enviadas mediante internet o celular a la estación de monitoreo (SurGard System 5) -Alcance de la cámara 12m (40ft) durante el día y 10m (32ft) durante la noche con/ capacidad de tolerar mascotas -PIR La cámara tiene la capacidad de detectar el modo de armado (permanencia o ausencia)

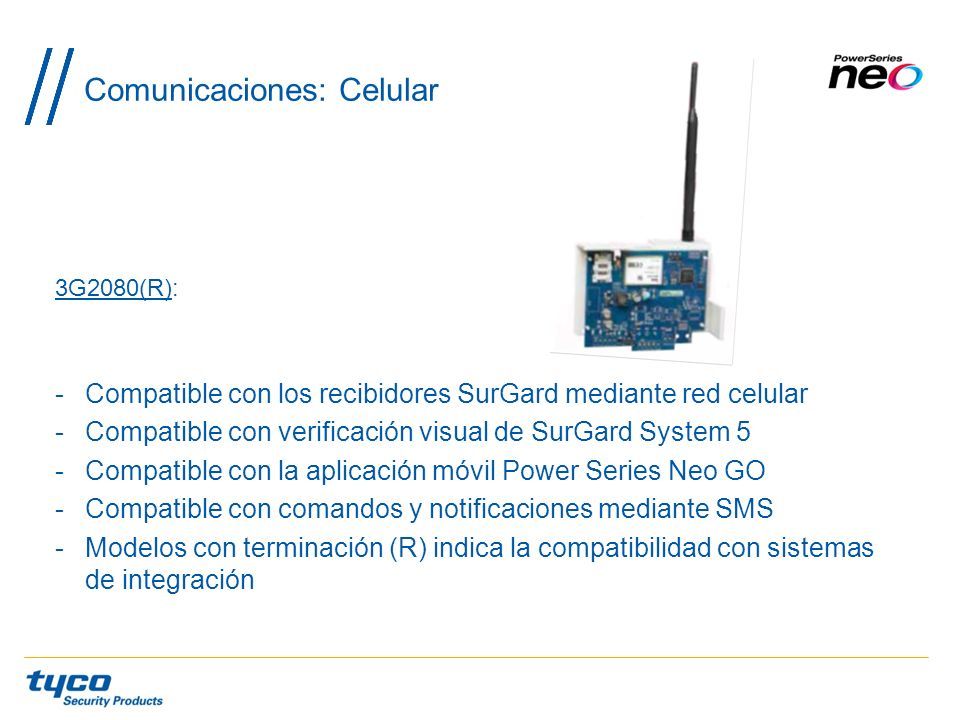

47 Comunicaciones: Celular 3G2080(R): -Compatible con los recibidores SurGard mediante red celular -Compatible con verificación visual de SurGard System 5 -Compatible con la aplicación móvil Power Series Neo GO -Compatible con comandos y notificaciones mediante SMS -Modelos con terminación (R) indica la compatibilidad con sistemas de integración

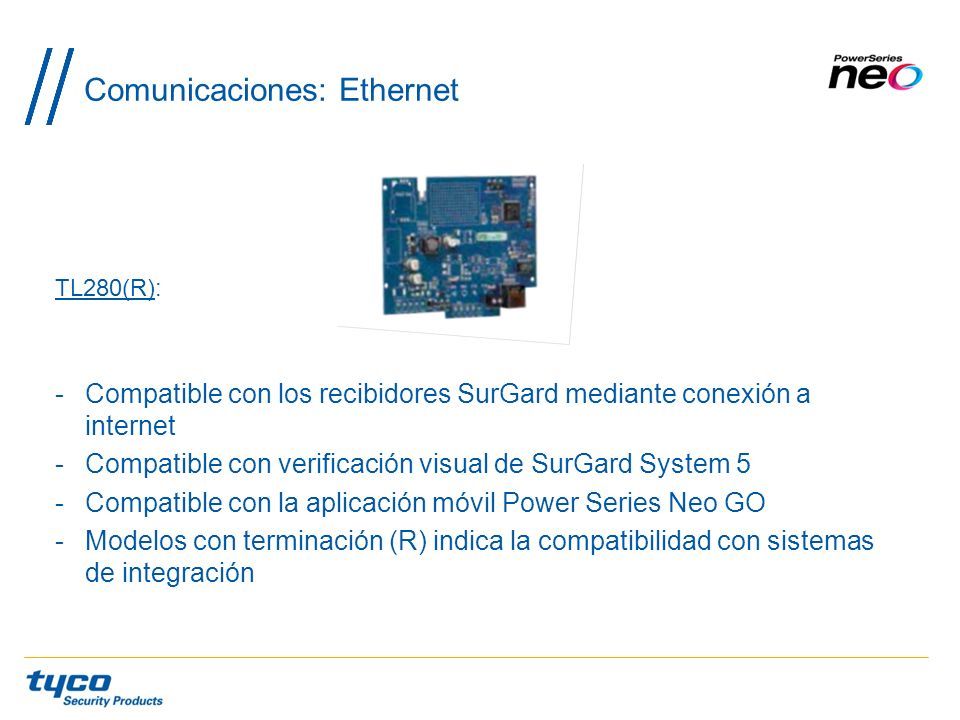

48 Comunicaciones: Ethernet TL280(R): -Compatible con los recibidores SurGard mediante conexión a internet -Compatible con verificación visual de SurGard System 5 -Compatible con la aplicación móvil Power Series Neo GO -Modelos con terminación (R) indica la compatibilidad con sistemas de integración

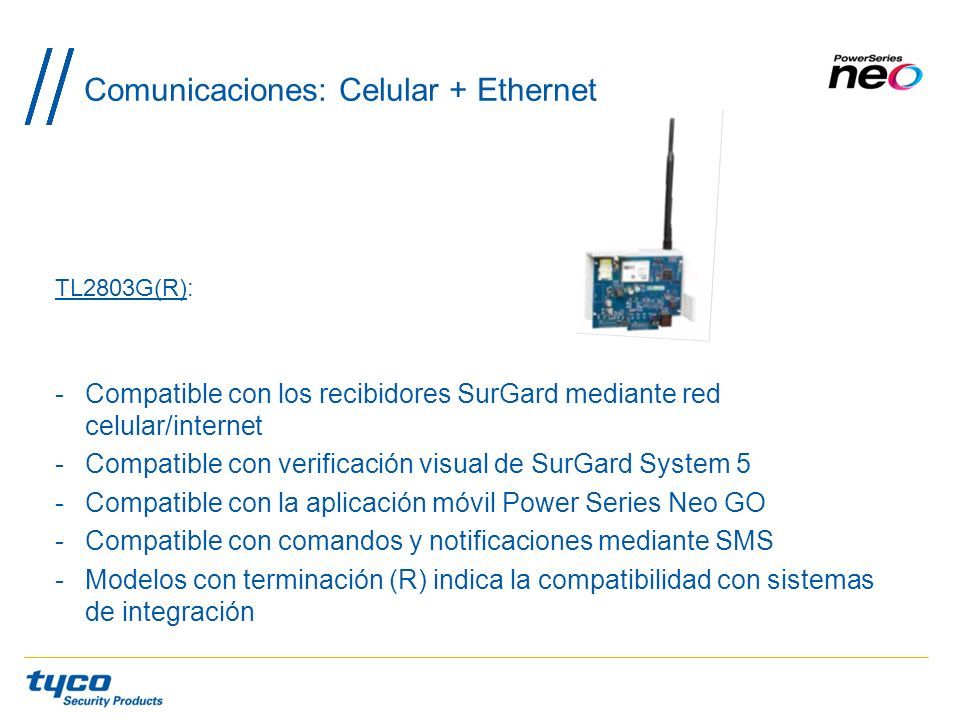

49 Comunicaciones: Celular + Ethernet TL2803G(R): -Compatible con los recibidores SurGard mediante red celular/internet -Compatible con verificación visual de SurGard System 5 -Compatible con la aplicación móvil Power Series Neo GO -Compatible con comandos y notificaciones mediante SMS -Modelos con terminación (R) indica la compatibilidad con sistemas de integración

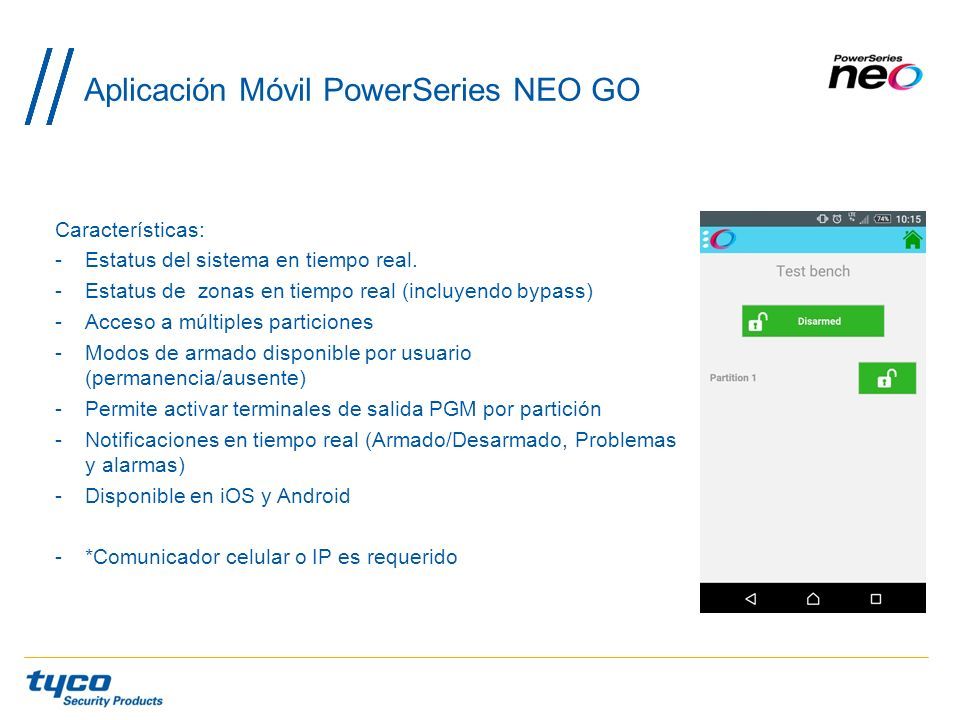

50 Aplicación Móvil PowerSeries NEO GO Características: -Estatus del sistema en tiempo real. -Estatus de zonas en tiempo real (incluyendo bypass) -Acceso a múltiples particiones -Modos de armado disponible por usuario (permanencia/ausente) -Permite activar terminales de salida PGM por partición -Notificaciones en tiempo real (Armado/Desarmado, Problemas y alarmas) -Disponible en iOS y Android -*Comunicador celular o IP es requerido

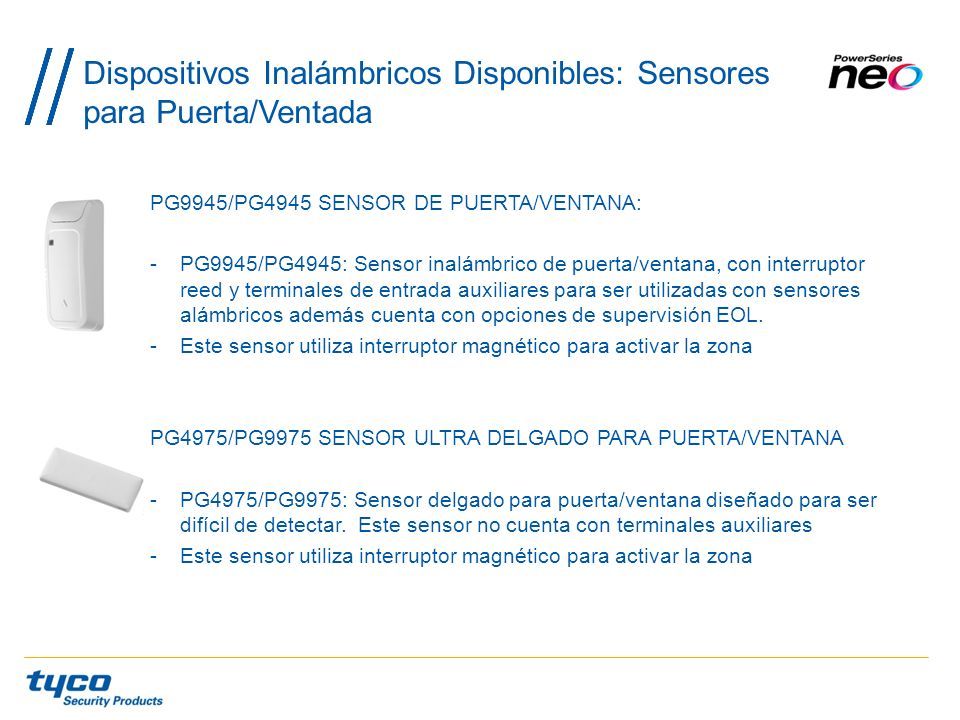

51 Dispositivos Inalámbricos Disponibles: Sensores para Puerta/Ventada PG9945/PG4945 SENSOR DE PUERTA/VENTANA: -PG9945/PG4945: Sensor inalámbrico de puerta/ventana, con interruptor reed y terminales de entrada auxiliares para ser utilizadas con sensores alámbricos además cuenta con opciones de supervisión EOL. -Este sensor utiliza interruptor magnético para activar la zona PG4975/PG9975 SENSOR ULTRA DELGADO PARA PUERTA/VENTANA -PG4975/PG9975: Sensor delgado para puerta/ventana diseñado para ser difícil de detectar. Este sensor no cuenta con terminales auxiliares -Este sensor utiliza interruptor magnético para activar la zona

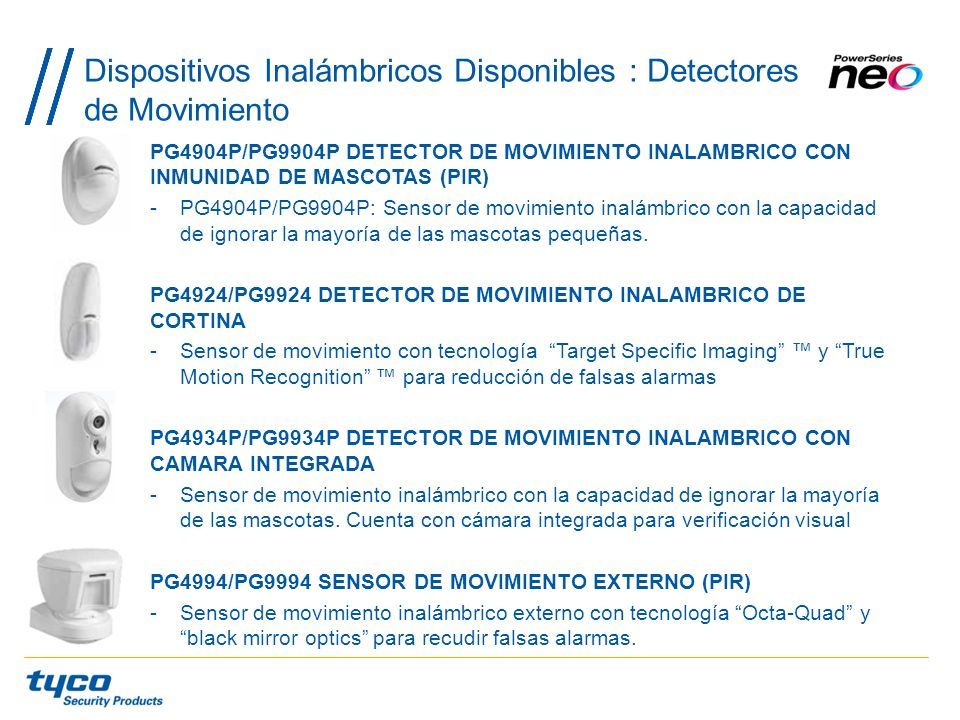

52 Dispositivos Inalámbricos Disponibles : Detectores de Movimiento PG4904P/PG9904P DETECTOR DE MOVIMIENTO INALAMBRICO CON INMUNIDAD DE MASCOTAS (PIR) -PG4904P/PG9904P: Sensor de movimiento inalámbrico con la capacidad de ignorar la mayoría de las mascotas pequeñas. PG4924/PG9924 DETECTOR DE MOVIMIENTO INALAMBRICO DE CORTINA -Sensor de movimiento con tecnología “Target Specific Imaging” ™ y “True Motion Recognition” ™ para reducción de falsas alarmas PG4934P/PG9934P DETECTOR DE MOVIMIENTO INALAMBRICO CON CAMARA INTEGRADA -Sensor de movimiento inalámbrico con la capacidad de ignorar la mayoría de las mascotas. Cuenta con cámara integrada para verificación visual PG4994/PG9994 SENSOR DE MOVIMIENTO EXTERNO (PIR) -Sensor de movimiento inalámbrico externo con tecnología “Octa-Quad” y “black mirror optics” para recudir falsas alarmas.

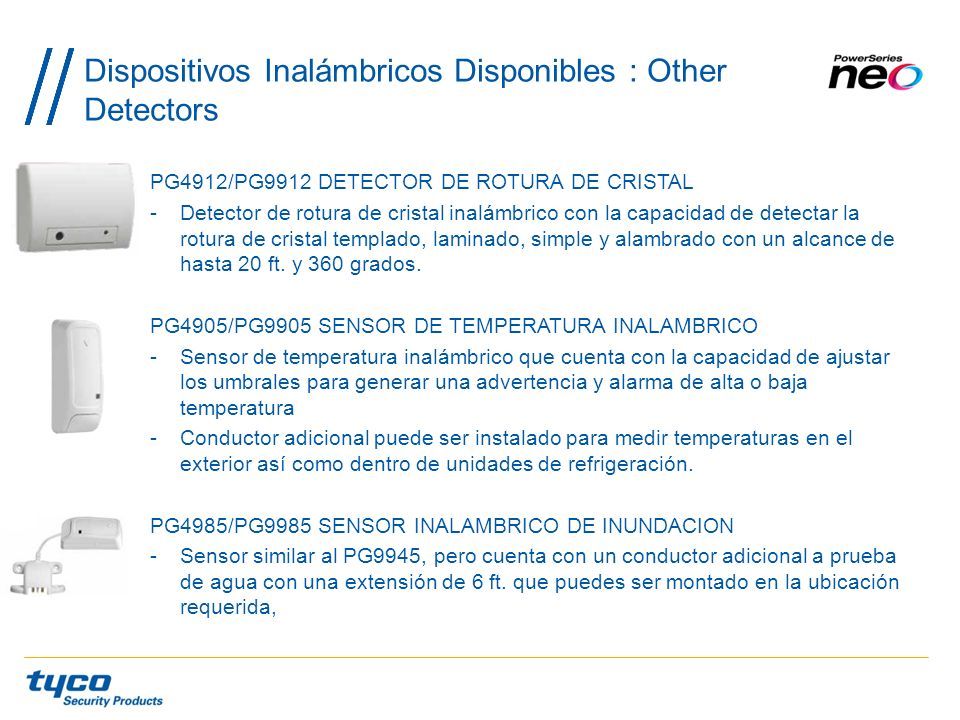

53 Dispositivos Inalámbricos Disponibles : Other Detectors PG4912/PG9912 DETECTOR DE ROTURA DE CRISTAL -Detector de rotura de cristal inalámbrico con la capacidad de detectar la rotura de cristal templado, laminado, simple y alambrado con un alcance de hasta 20 ft. y 360 grados. PG4905/PG9905 SENSOR DE TEMPERATURA INALAMBRICO -Sensor de temperatura inalámbrico que cuenta con la capacidad de ajustar los umbrales para generar una advertencia y alarma de alta o baja temperatura -Conductor adicional puede ser instalado para medir temperaturas en el exterior así como dentro de unidades de refrigeración. PG4985/PG9985 SENSOR INALAMBRICO DE INUNDACION -Sensor similar al PG9945, pero cuenta con un conductor adicional a prueba de agua con una extensión de 6 ft. que puedes ser montado en la ubicación requerida,

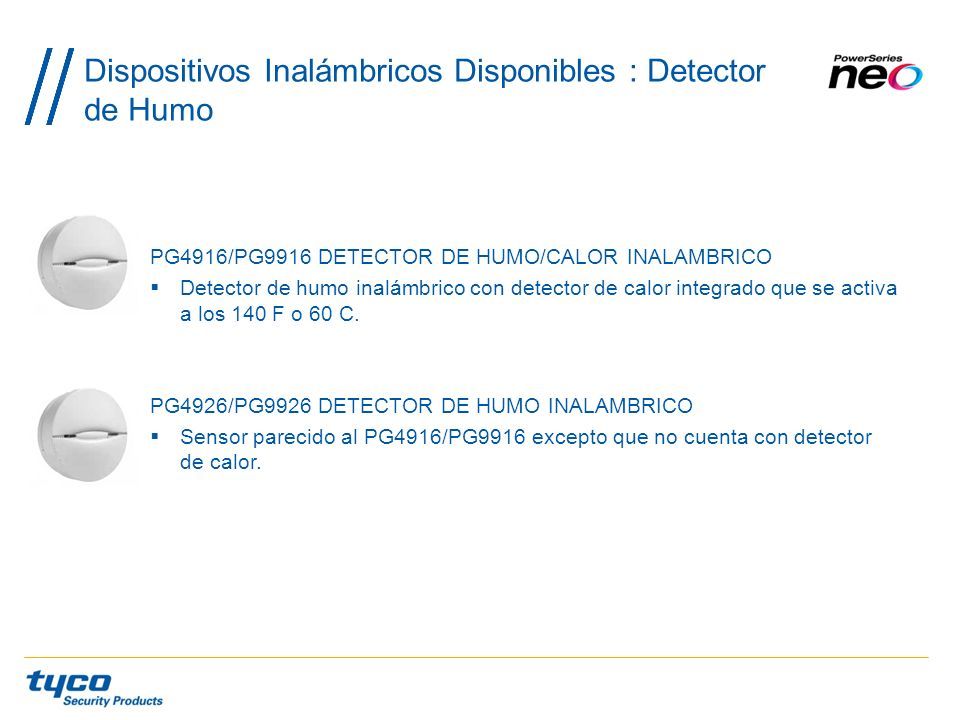

54 Dispositivos Inalámbricos Disponibles : Detector de Humo PG4916/PG9916 DETECTOR DE HUMO/CALOR INALAMBRICO  Detector de humo inalámbrico con detector de calor integrado que se activa a los 140 F o 60 C. PG4926/PG9926 DETECTOR DE HUMO INALAMBRICO  Sensor parecido al PG4916/PG9916 excepto que no cuenta con detector de calor.

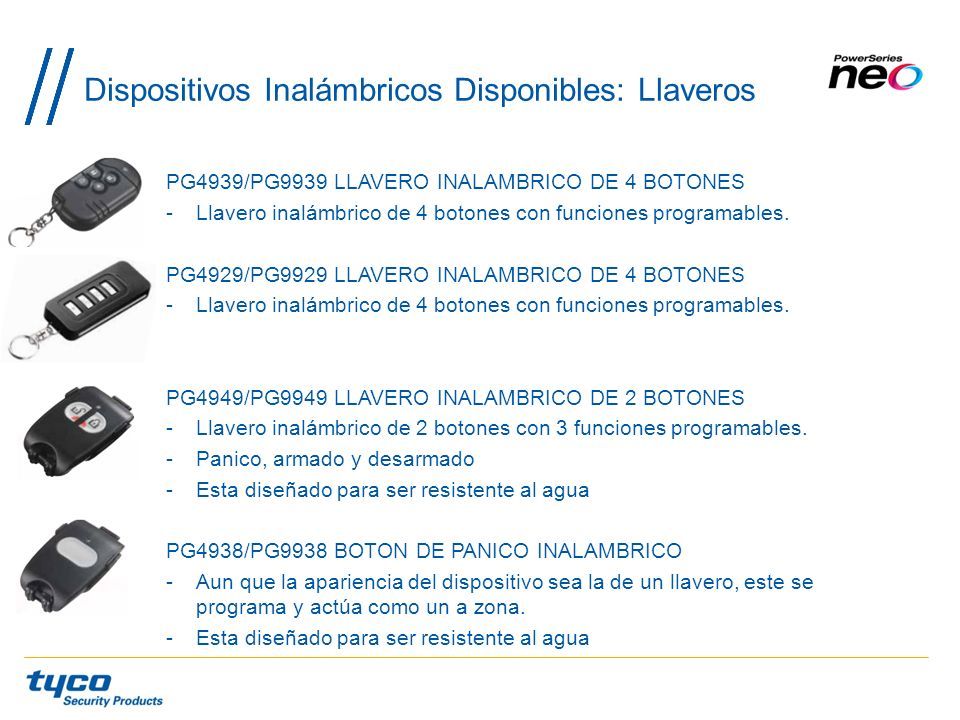

55 Dispositivos Inalámbricos Disponibles: Llaveros PG4939/PG9939 LLAVERO INALAMBRICO DE 4 BOTONES -Llavero inalámbrico de 4 botones con funciones programables. PG4929/PG9929 LLAVERO INALAMBRICO DE 4 BOTONES -Llavero inalámbrico de 4 botones con funciones programables. PG4949/PG9949 LLAVERO INALAMBRICO DE 2 BOTONES -Llavero inalámbrico de 2 botones con 3 funciones programables. -Panico, armado y desarmado -Esta diseñado para ser resistente al agua PG4938/PG9938 BOTON DE PANICO INALAMBRICO -Aun que la apariencia del dispositivo sea la de un llavero, este se programa y actúa como un a zona. -Esta diseñado para ser resistente al agua

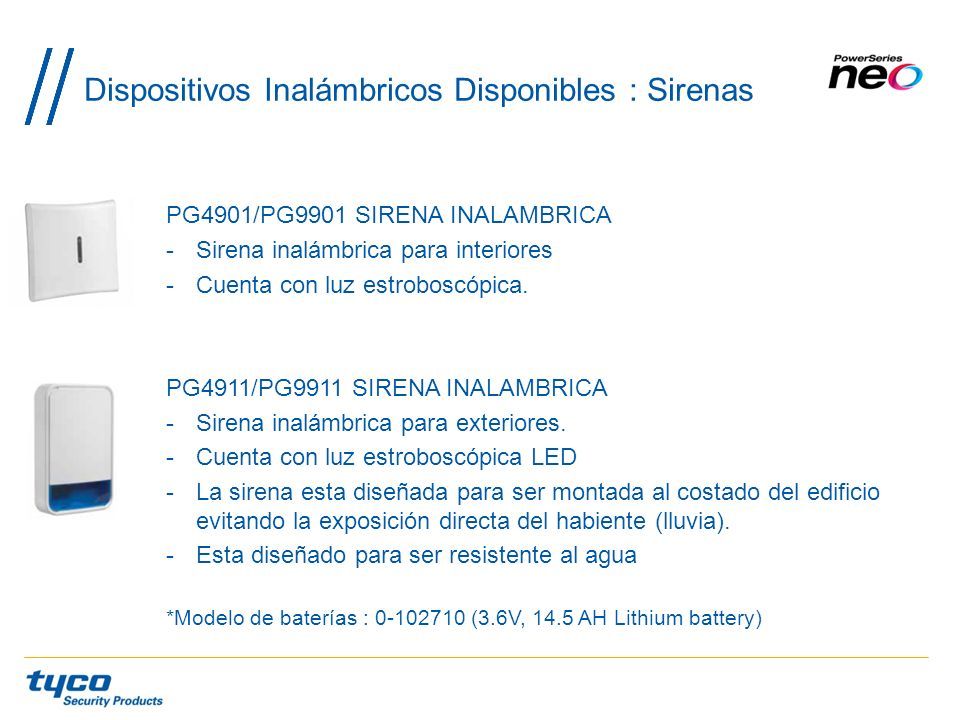

56 Dispositivos Inalámbricos Disponibles : Sirenas PG4901/PG9901 SIRENA INALAMBRICA -Sirena inalámbrica para interiores -Cuenta con luz estroboscópica. PG4911/PG9911 SIRENA INALAMBRICA -Sirena inalámbrica para exteriores. -Cuenta con luz estroboscópica LED -La sirena esta diseñada para ser montada al costado del edificio evitando la exposición directa del habiente (lluvia). -Esta diseñado para ser resistente al agua *Modelo de baterías : 0-102710 (3.6V, 14.5 AH Lithium battery)

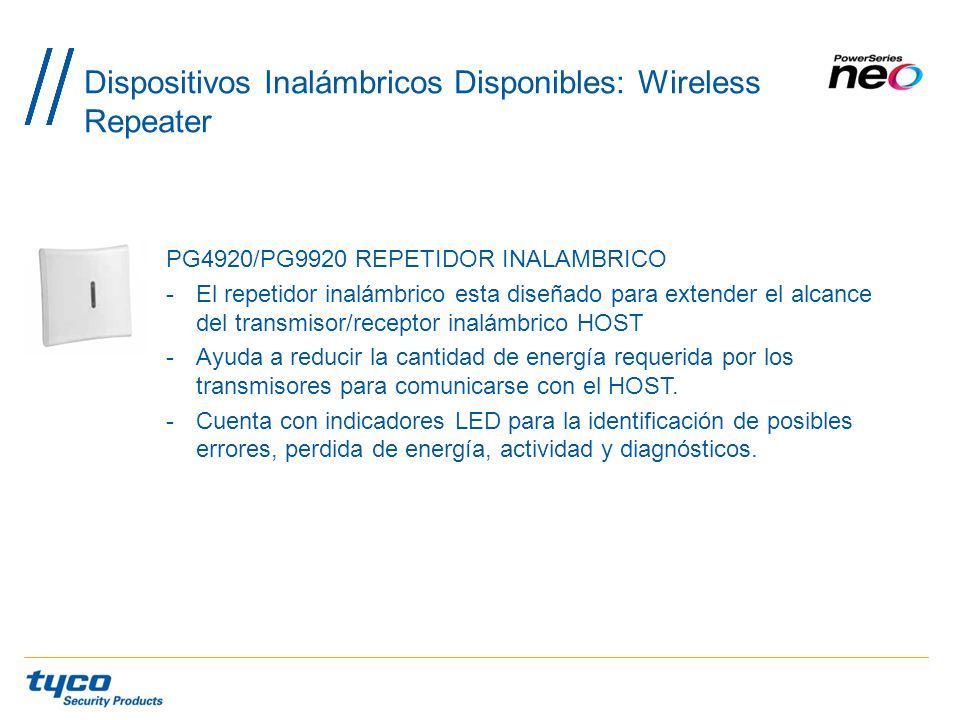

57 Dispositivos Inalámbricos Disponibles: Wireless Repeater PG4920/PG9920 REPETIDOR INALAMBRICO -El repetidor inalámbrico esta diseñado para extender el alcance del transmisor/receptor inalámbrico HOST -Ayuda a reducir la cantidad de energía requerida por los transmisores para comunicarse con el HOST. -Cuenta con indicadores LED para la identificación de posibles errores, perdida de energía, actividad y diagnósticos.

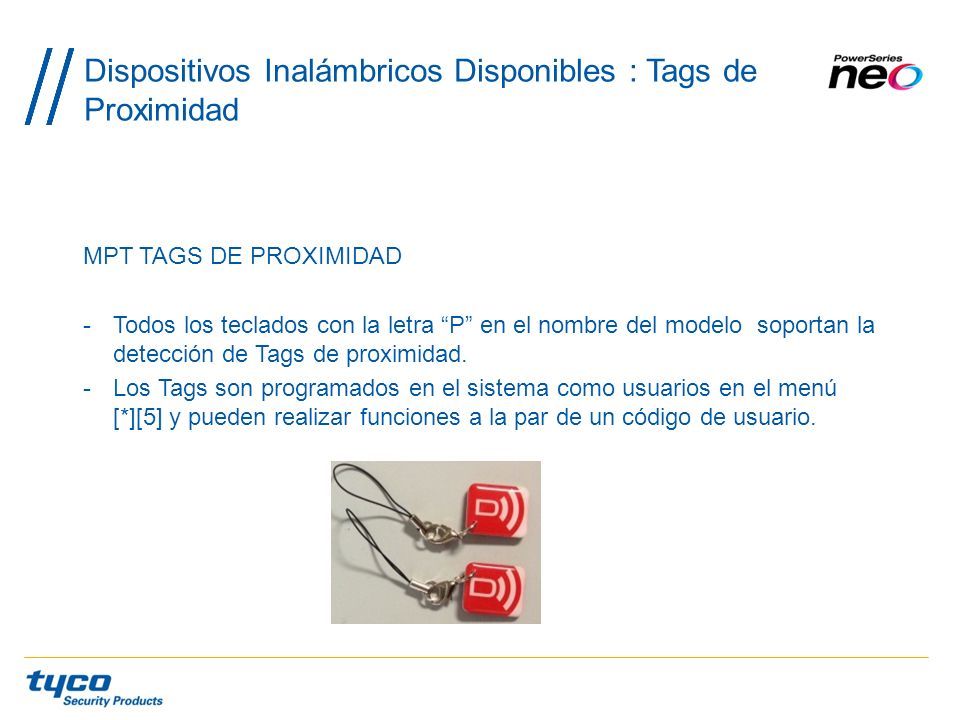

58 Dispositivos Inalámbricos Disponibles : Tags de Proximidad MPT TAGS DE PROXIMIDAD -Todos los teclados con la letra “P” en el nombre del modelo soportan la detección de Tags de proximidad. -Los Tags son programados en el sistema como usuarios en el menú [*][5] y pueden realizar funciones a la par de un código de usuario.

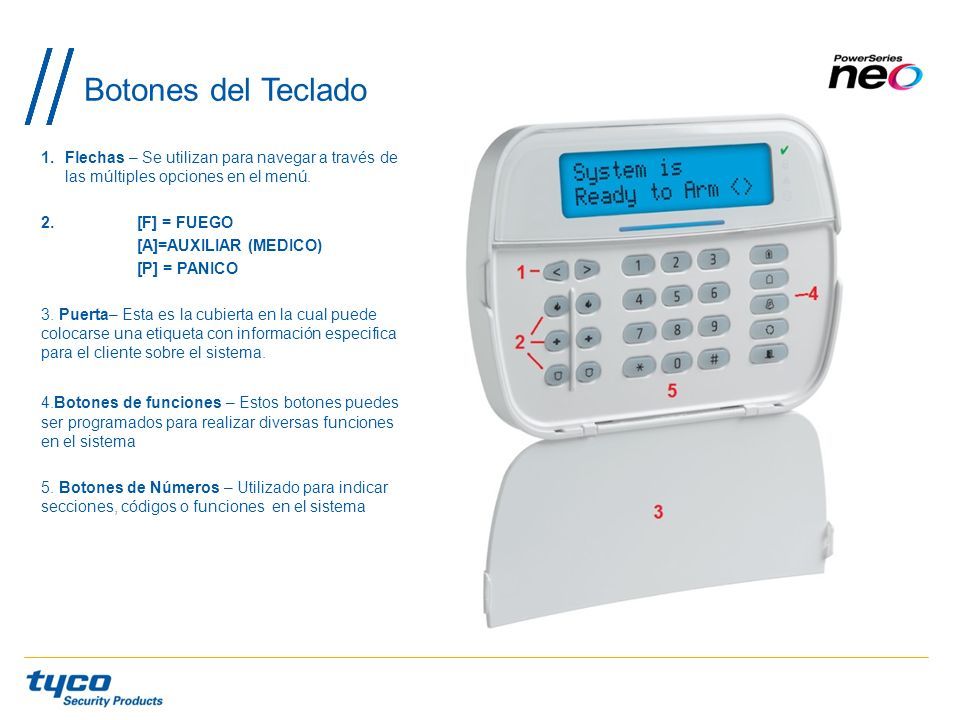

59 Botones del Teclado 1.Flechas – Se utilizan para navegar a través de las múltiples opciones en el menú. 2.[F] = FUEGO [A]=AUXILIAR (MEDICO) [P] = PANICO 3. Puerta– Esta es la cubierta en la cual puede colocarse una etiqueta con información especifica para el cliente sobre el sistema. 4.Botones de funciones – Estos botones puedes ser programados para realizar diversas funciones en el sistema 5. Botones de Números – Utilizado para indicar secciones, códigos o funciones en el sistema

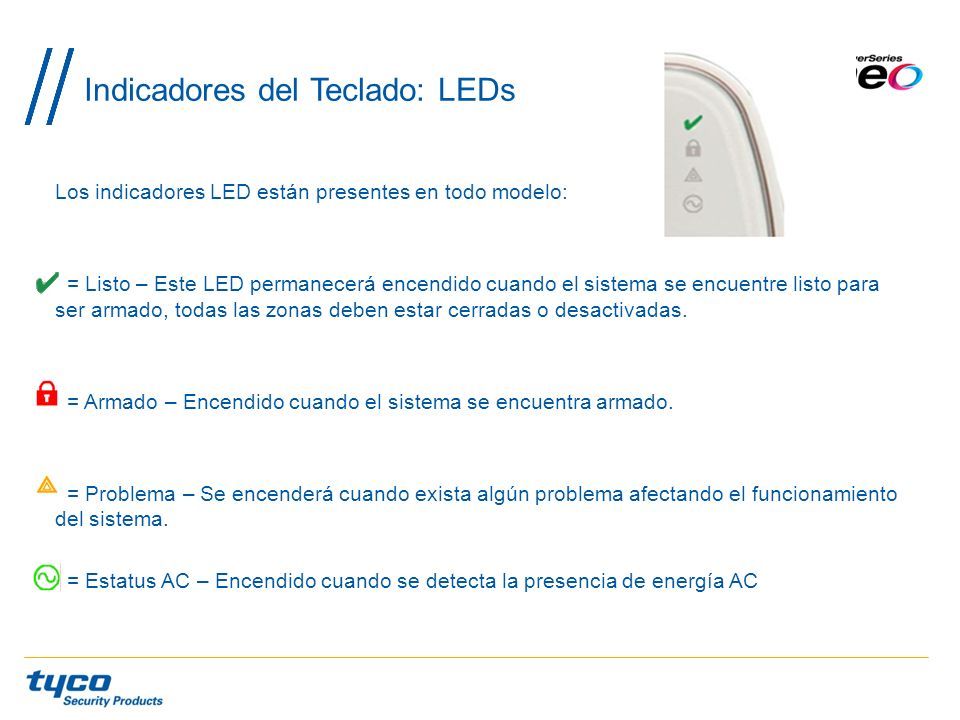

60 Indicadores del Teclado: LEDs Los indicadores LED están presentes en todo modelo: = Listo – Este LED permanecerá encendido cuando el sistema se encuentre listo para ser armado, todas las zonas deben estar cerradas o desactivadas. = Armado – Encendido cuando el sistema se encuentra armado. = Problema – Se encenderá cuando exista algún problema afectando el funcionamiento del sistema. = Estatus AC – Encendido cuando se detecta la presencia de energía AC

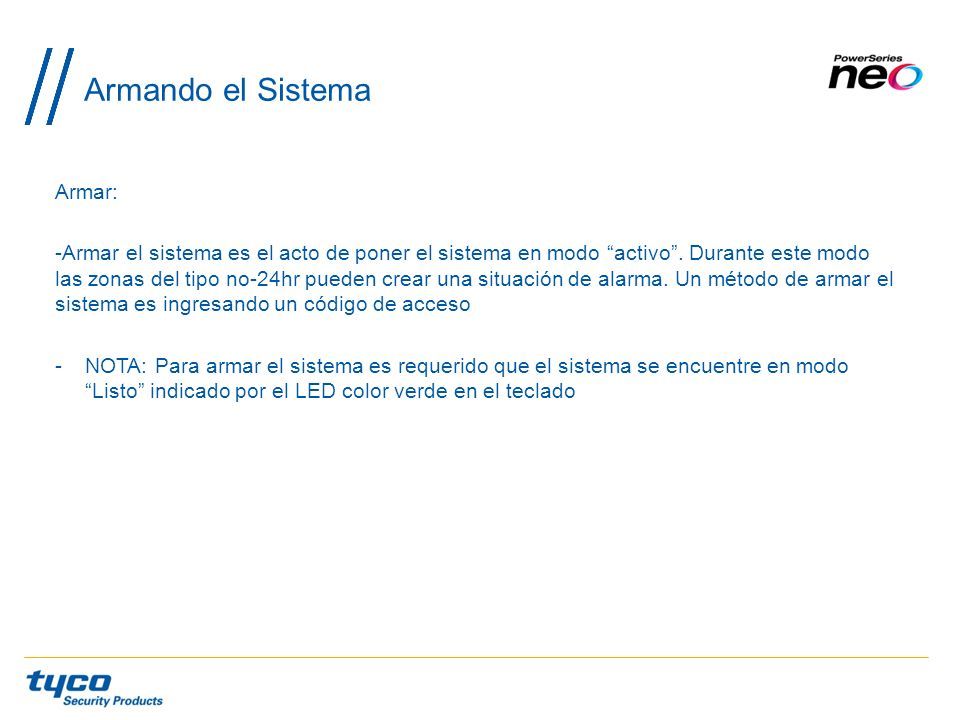

61 Armando el Sistema Armar: -Armar el sistema es el acto de poner el sistema en modo “activo”. Durante este modo las zonas del tipo no-24hr pueden crear una situación de alarma. Un método de armar el sistema es ingresando un código de acceso -NOTA: Para armar el sistema es requerido que el sistema se encuentre en modo “Listo” indicado por el LED color verde en el teclado

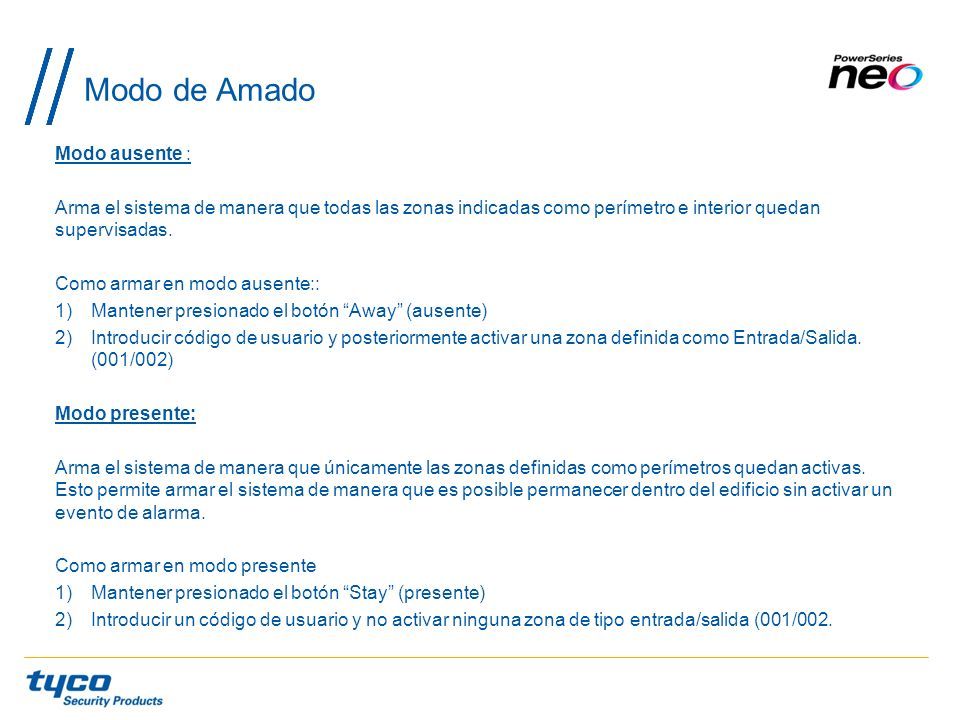

62 Modo de Amado Modo ausente : Arma el sistema de manera que todas las zonas indicadas como perímetro e interior quedan supervisadas. Como armar en modo ausente:: 1)Mantener presionado el botón “Away” (ausente) 2)Introducir código de usuario y posteriormente activar una zona definida como Entrada/Salida. (001/002) Modo presente: Arma el sistema de manera que únicamente las zonas definidas como perímetros quedan activas. Esto permite armar el sistema de manera que es posible permanecer dentro del edificio sin activar un evento de alarma. Como armar en modo presente 1)Mantener presionado el botón “Stay” (presente) 2)Introducir un código de usuario y no activar ninguna zona de tipo entrada/salida (001/002.

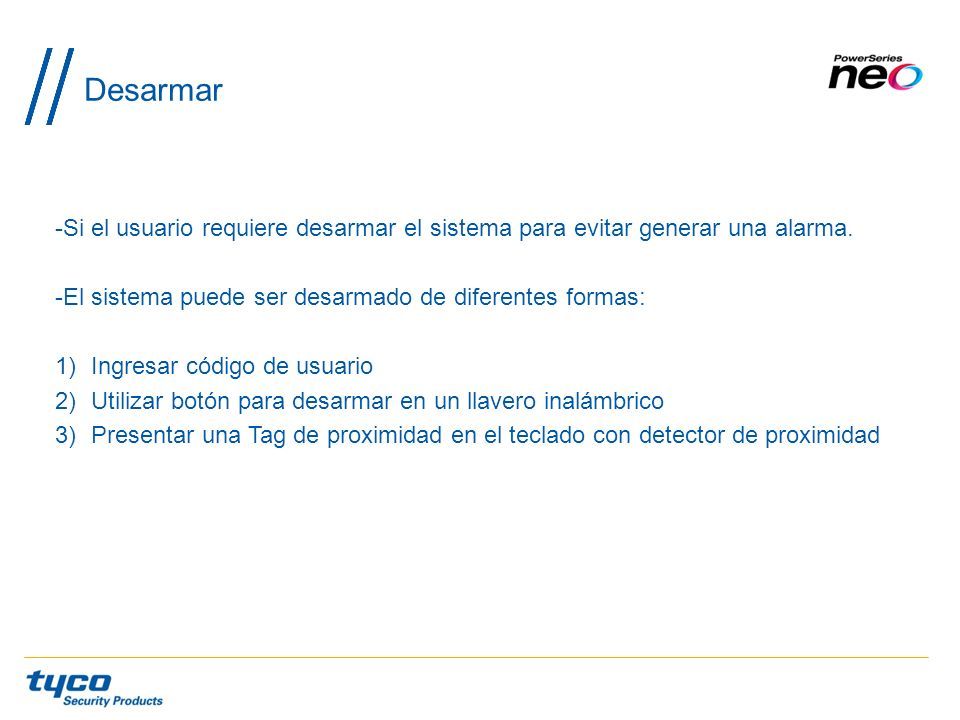

63 Desarmar -Si el usuario requiere desarmar el sistema para evitar generar una alarma. -El sistema puede ser desarmado de diferentes formas: 1)Ingresar código de usuario 2)Utilizar botón para desarmar en un llavero inalámbrico 3)Presentar una Tag de proximidad en el teclado con detector de proximidad

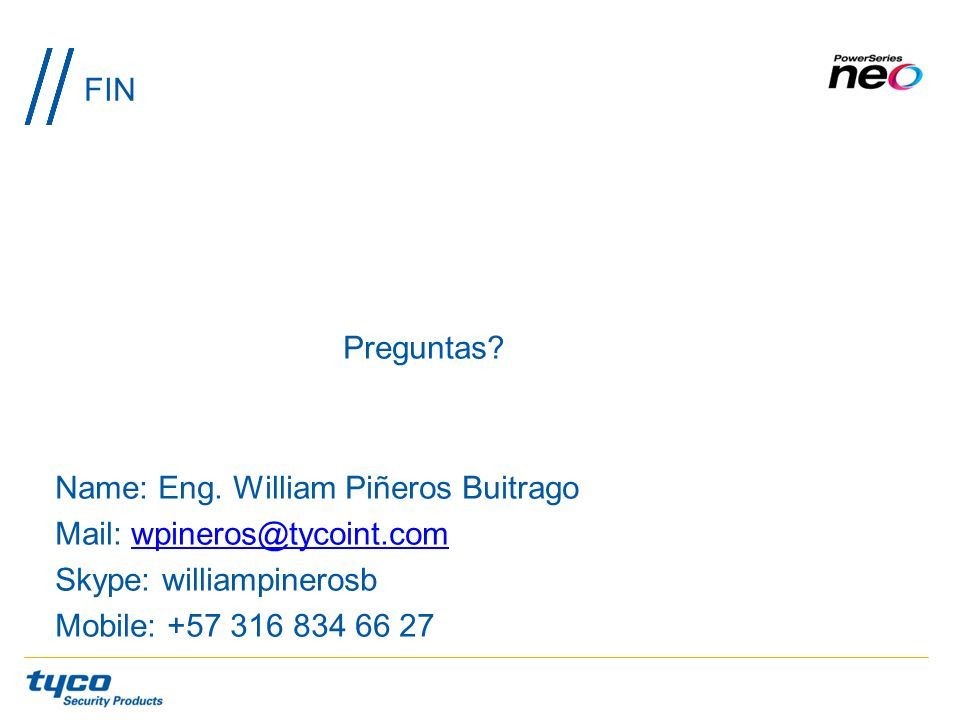

64 FIN Preguntas? Name: Eng. William Piñeros Buitrago Mail: wpineros@tycoint.comwpineros@tycoint.com Skype: williampinerosb Mobile: +57 316 834 66 27
