1

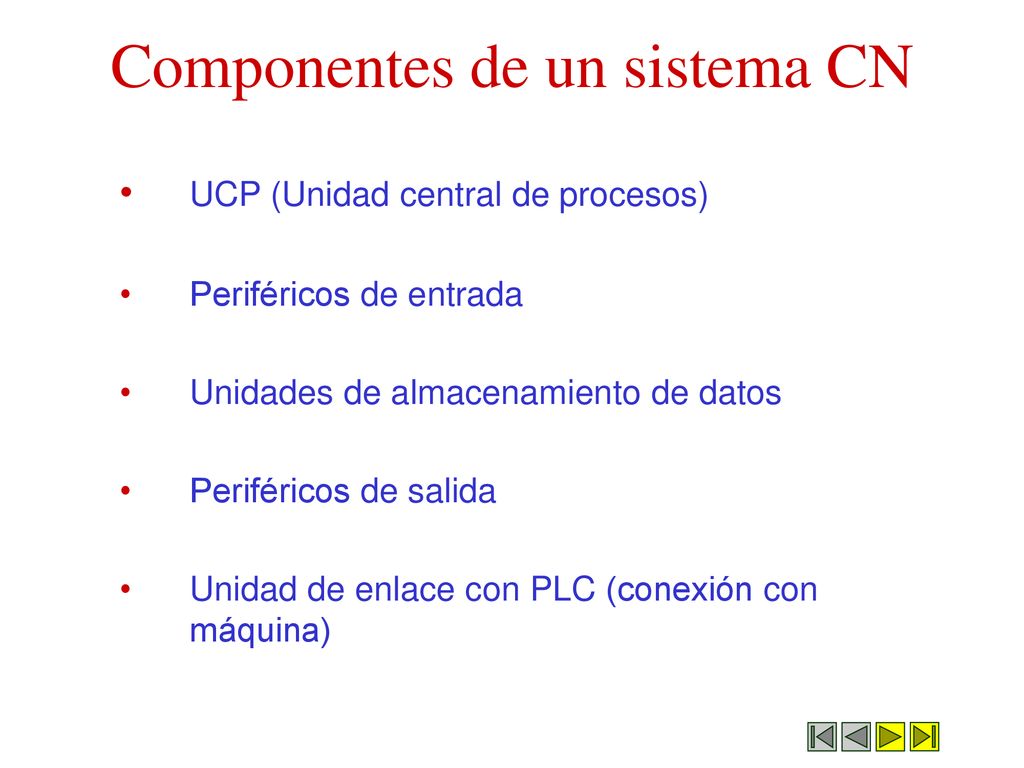

Componentes de un sistema CN
UCP (Unidad central de procesos) Periféricos de entrada Unidades de almacenamiento de datos Periféricos de salida Unidad de enlace con PLC (conexión con máquina)
2

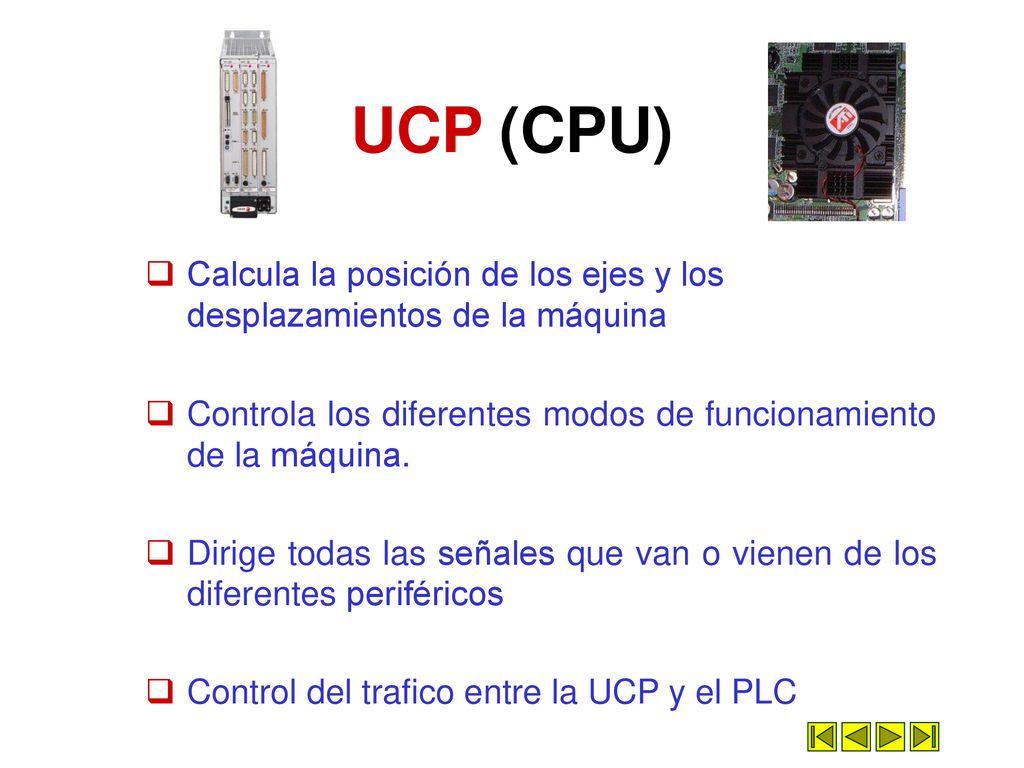

UCP (CPU) Calcula la posición de los ejes y los desplazamientos de la máquina Controla los diferentes modos de funcionamiento de la máquina. Dirige todas las señales que van o vienen de los diferentes periféricos Control del trafico entre la UCP y el PLC
3

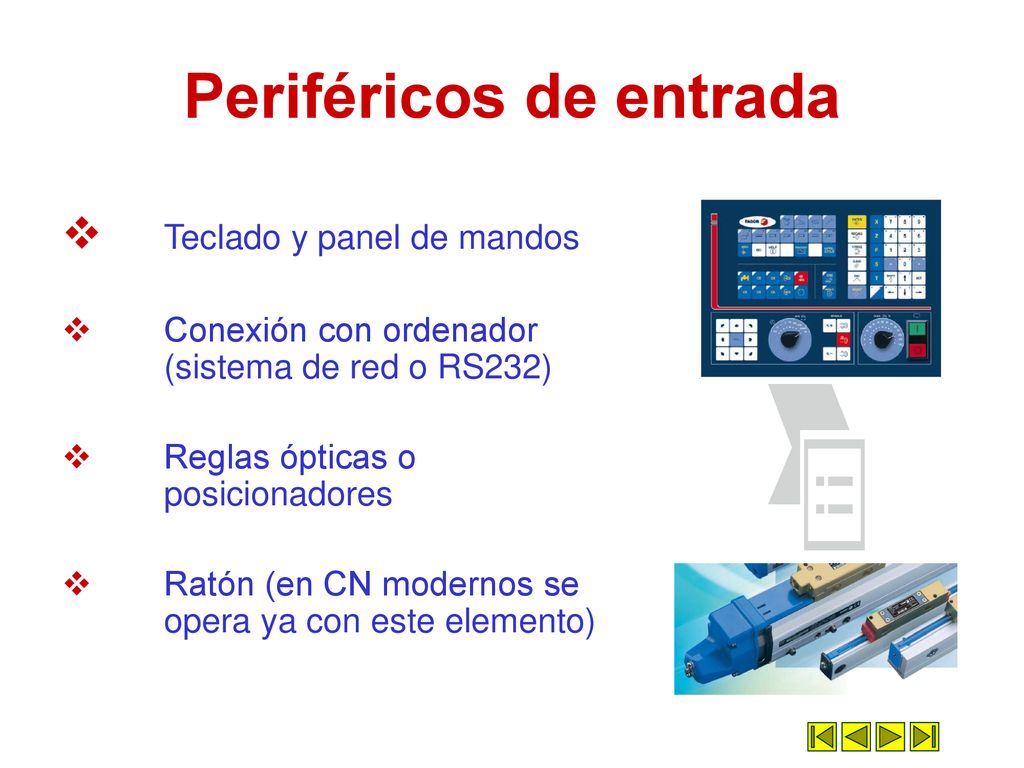

Periféricos de entrada
Teclado y panel de mandos Conexión con ordenador (sistema de red o RS232) Reglas ópticas o posicionadores Ratón (en CN modernos se opera ya con este elemento)
4

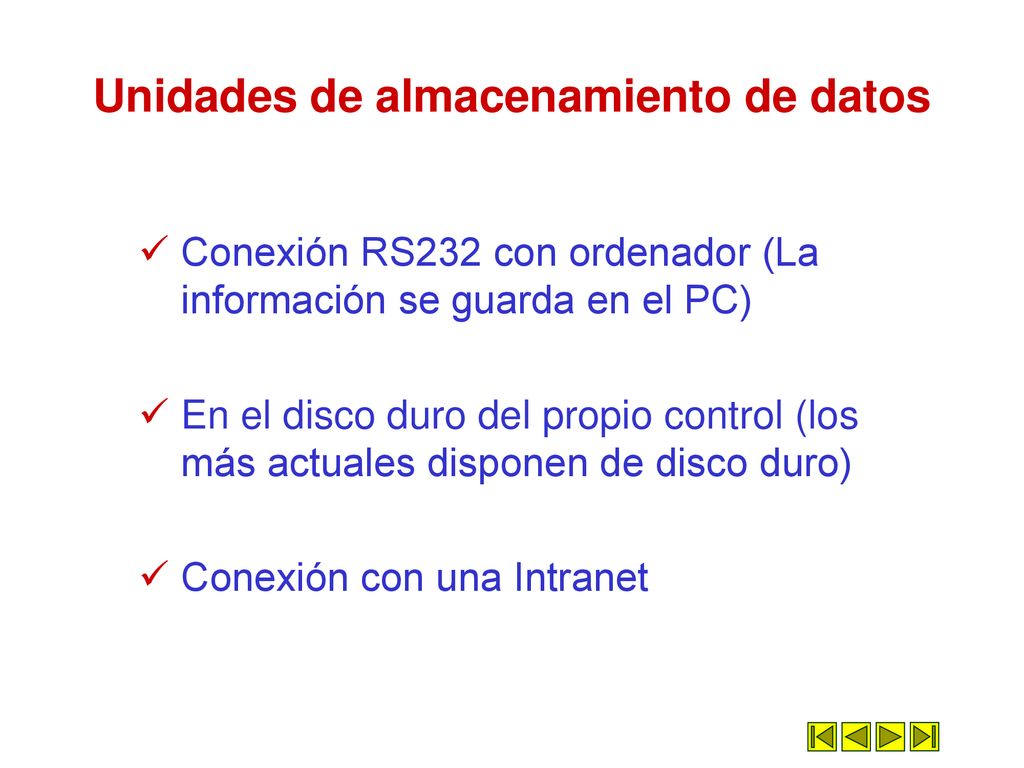

Unidades de almacenamiento de datos
Conexión RS232 con ordenador (La información se guarda en el PC) En el disco duro del propio control (los más actuales disponen de disco duro) Conexión con una Intranet
5
Periféricos de salida Monitor Comunicaciones RS232
Conexión con Intranet Control de movimiento de los ejes y demás elementos móviles de la máquina.
6

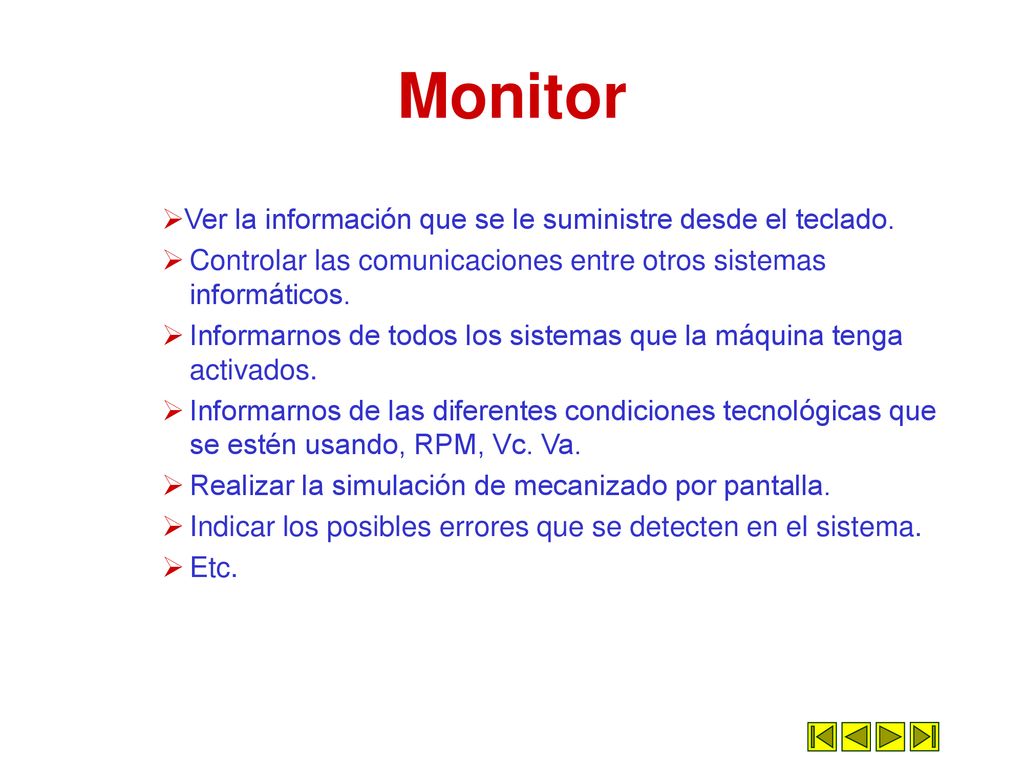

Monitor Ver la información que se le suministre desde el teclado.
Controlar las comunicaciones entre otros sistemas informáticos. Informarnos de todos los sistemas que la máquina tenga activados. Informarnos de las diferentes condiciones tecnológicas que se estén usando, RPM, Vc. Va. Realizar la simulación de mecanizado por pantalla. Indicar los posibles errores que se detecten en el sistema. Etc.
7

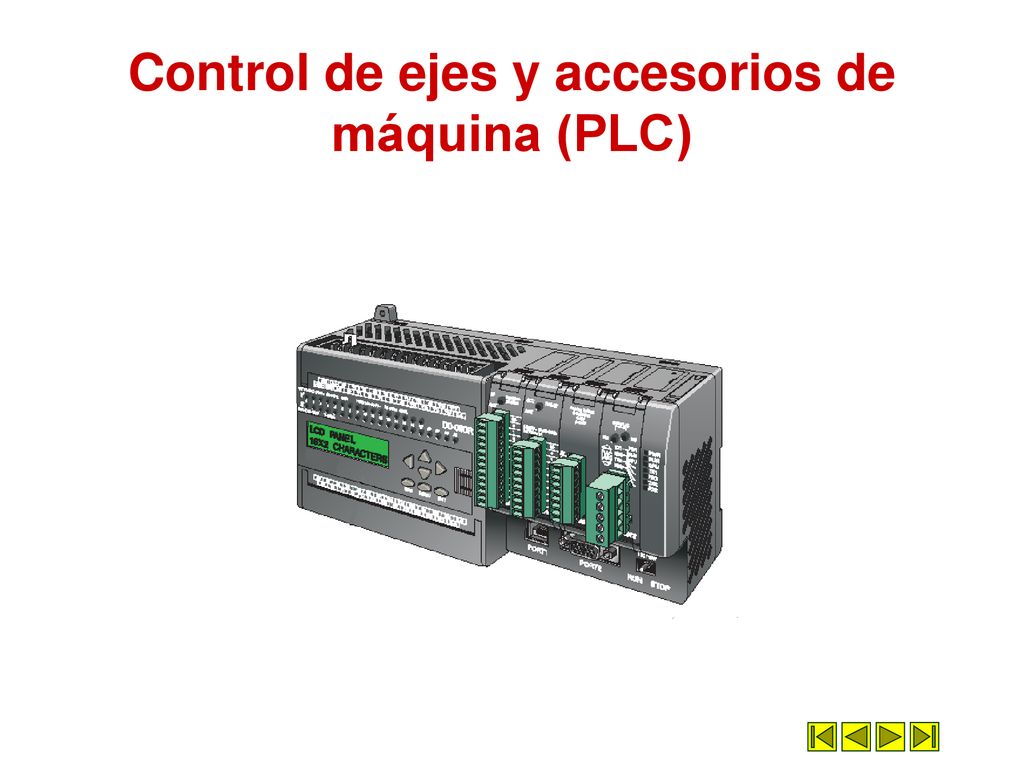

Control de ejes y accesorios de máquina (PLC)
8
Desplazamiento manual de ejes
Botonera integrada en el Control Numérico. Movimiento controlado continuo. Movimiento controlado por impulsos. Botonera integrada en los mandos de control de máquina. Volante electrónico.
