1 Hardware

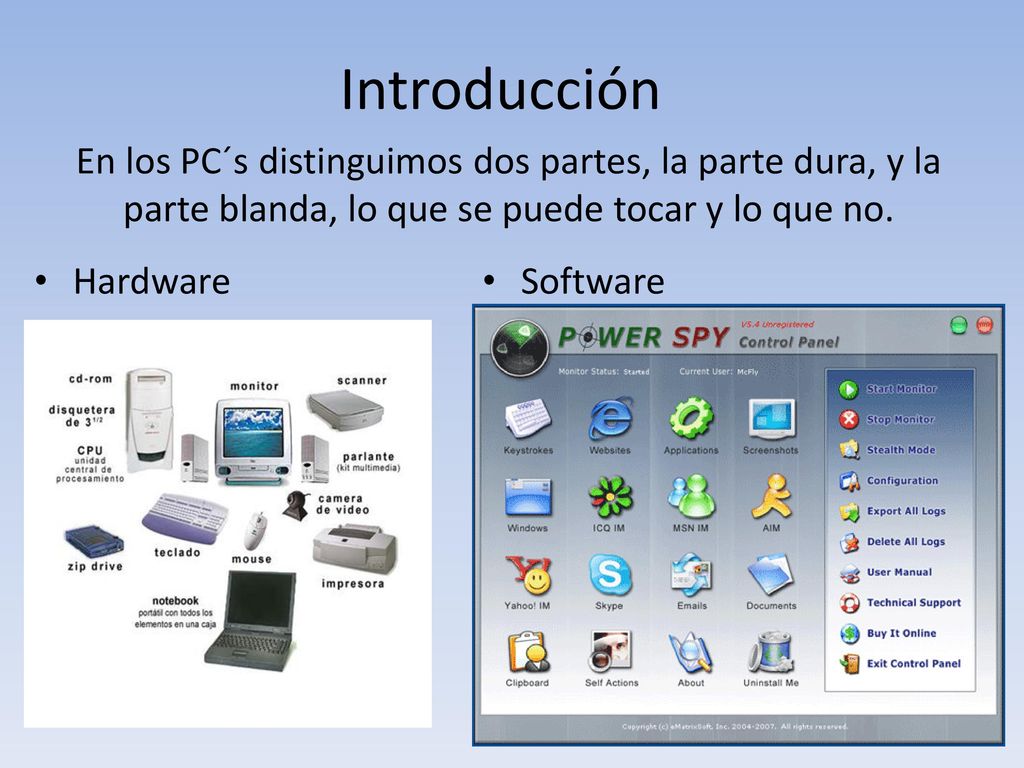

2 Introducción En los PC´s distinguimos dos partes, la parte dura, y la parte blanda, lo que se puede tocar y lo que no. Hardware Software

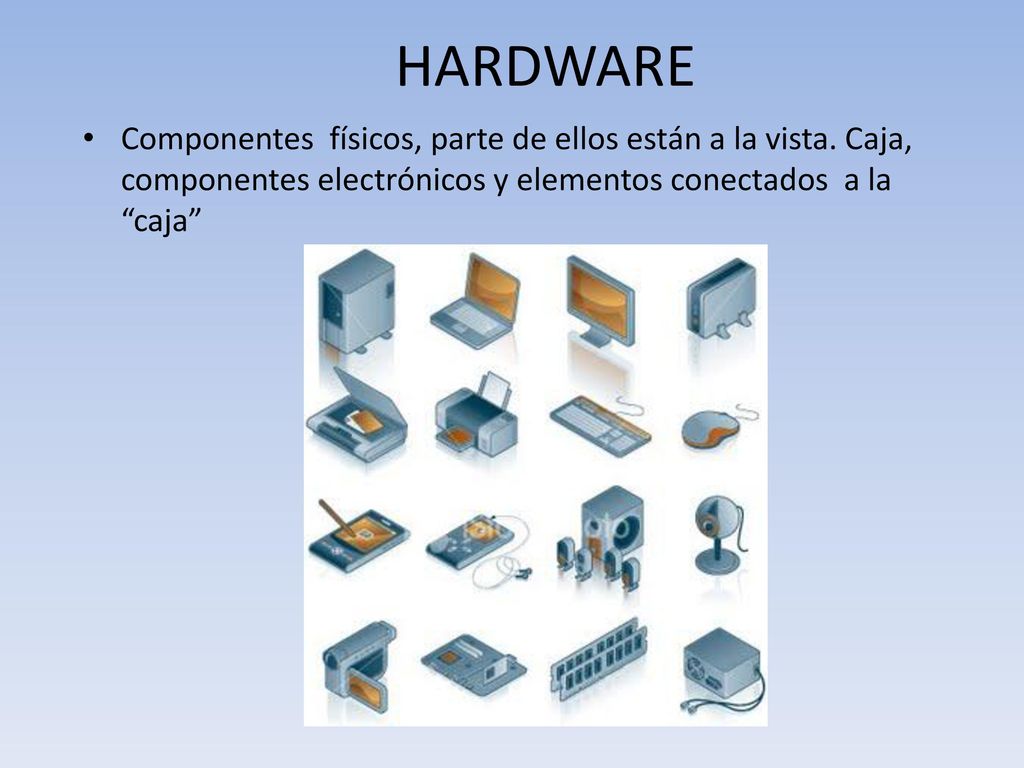

3 HARDWARE Componentes físicos, parte de ellos están a la vista. Caja, componentes electrónicos y elementos conectados a la “caja”

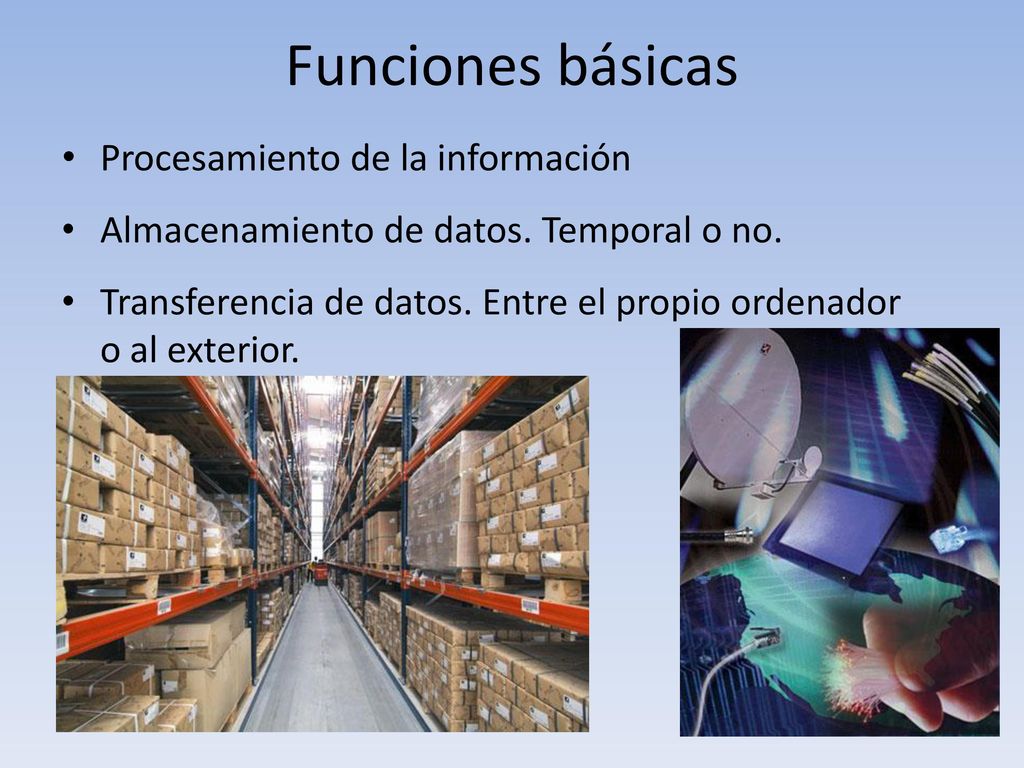

4 Funciones básicas Procesamiento de la información
Almacenamiento de datos. Temporal o no. Transferencia de datos. Entre el propio ordenador o al exterior.

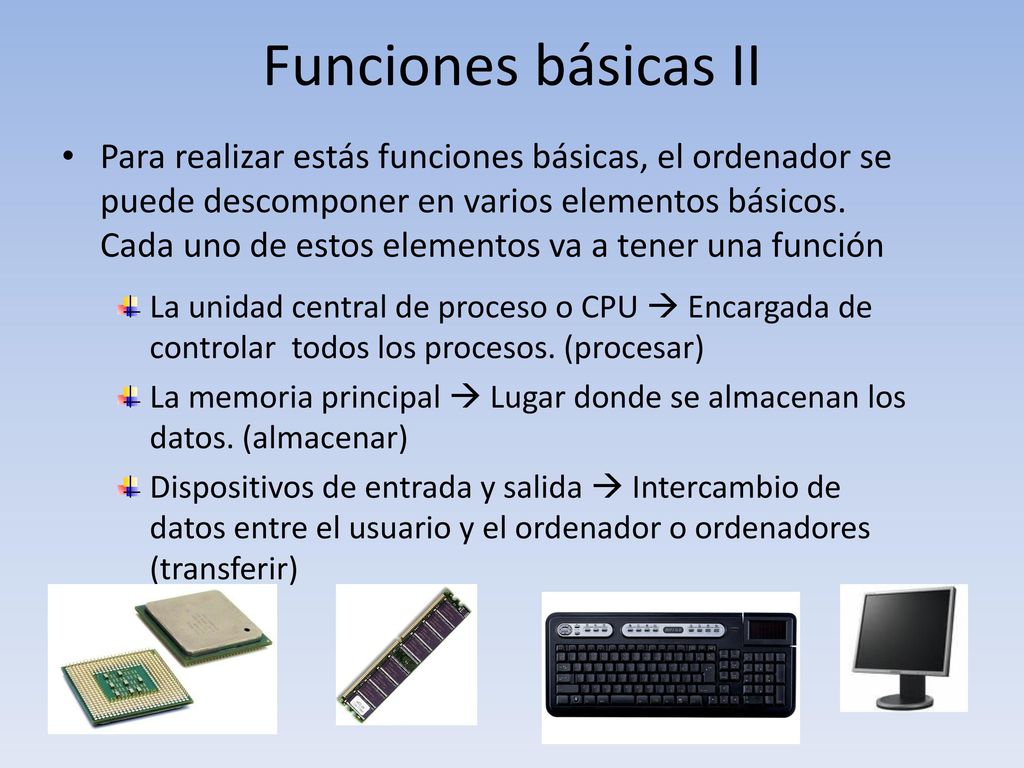

5 Funciones básicas II Para realizar estás funciones básicas, el ordenador se puede descomponer en varios elementos básicos. Cada uno de estos elementos va a tener una función La unidad central de proceso o CPU  Encargada de controlar todos los procesos. (procesar) La memoria principal  Lugar donde se almacenan los datos. (almacenar) Dispositivos de entrada y salida  Intercambio de datos entre el usuario y el ordenador o ordenadores (transferir)

6 Electrónica analógica y digital
Cuando un equipo electrónico nos muestra una información, puede hacerlo de forma analógica o de forma digital.  Analógica quiere decir que la información, la señal, para pasar de un valor a otro pasa por todos los valores intermedios, es continua. La señal digital, en cambio, va “a saltos”, pasa de un valor al siguiente sin poder tomar valores intermedios.

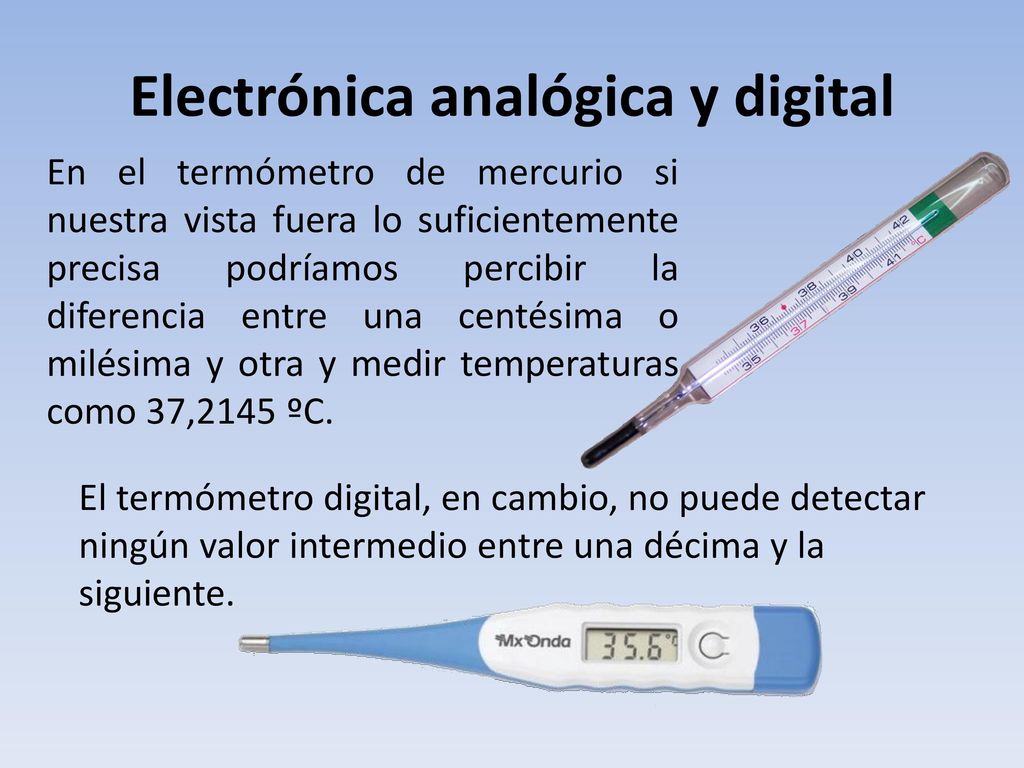

7 Electrónica analógica y digital
En el termómetro de mercurio si nuestra vista fuera lo suficientemente precisa podríamos percibir la diferencia entre una centésima o milésima y otra y medir temperaturas como 37,2145 ºC. El termómetro digital, en cambio, no puede detectar ningún valor intermedio entre una décima y la siguiente.

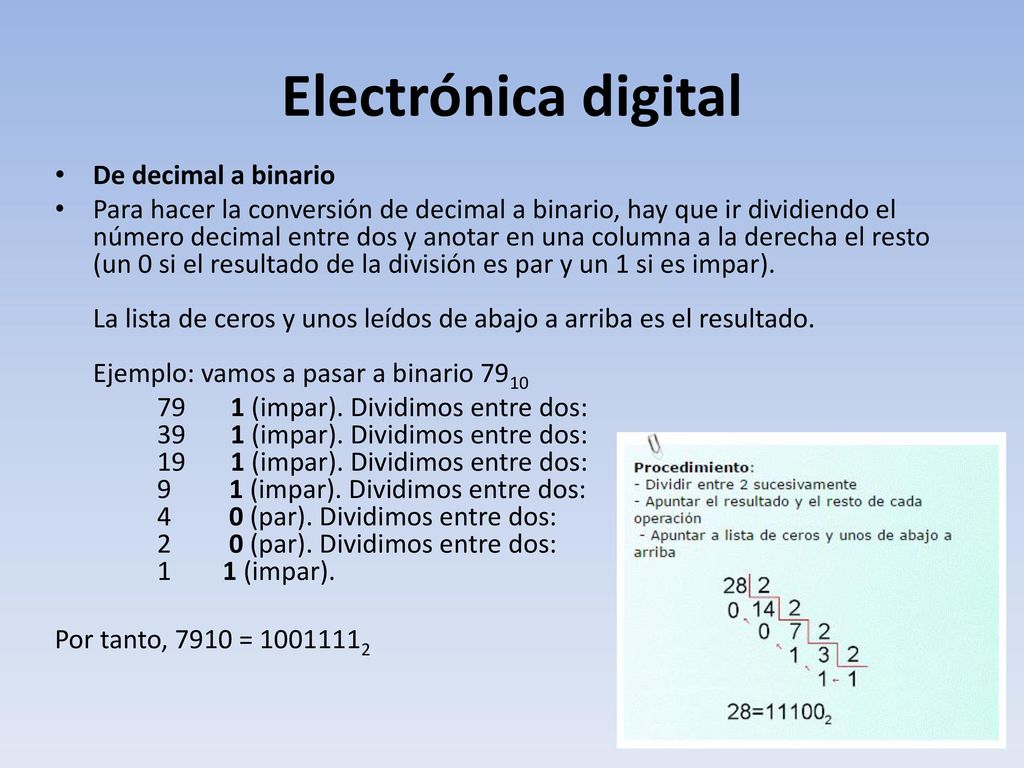

8 Electrónica digital De decimal a binario
Para hacer la conversión de decimal a binario, hay que ir dividiendo el número decimal entre dos y anotar en una columna a la derecha el resto (un 0 si el resultado de la división es par y un 1 si es impar).  La lista de ceros y unos leídos de abajo a arriba es el resultado.  Ejemplo: vamos a pasar a binario 7910 79       1 (impar). Dividimos entre dos: 39       1 (impar). Dividimos entre dos: 19       1 (impar). Dividimos entre dos: 9         1 (impar). Dividimos entre dos: 4         0 (par). Dividimos entre dos: 2         0 (par). Dividimos entre dos: 1        1 (impar). Por tanto, 7910 =

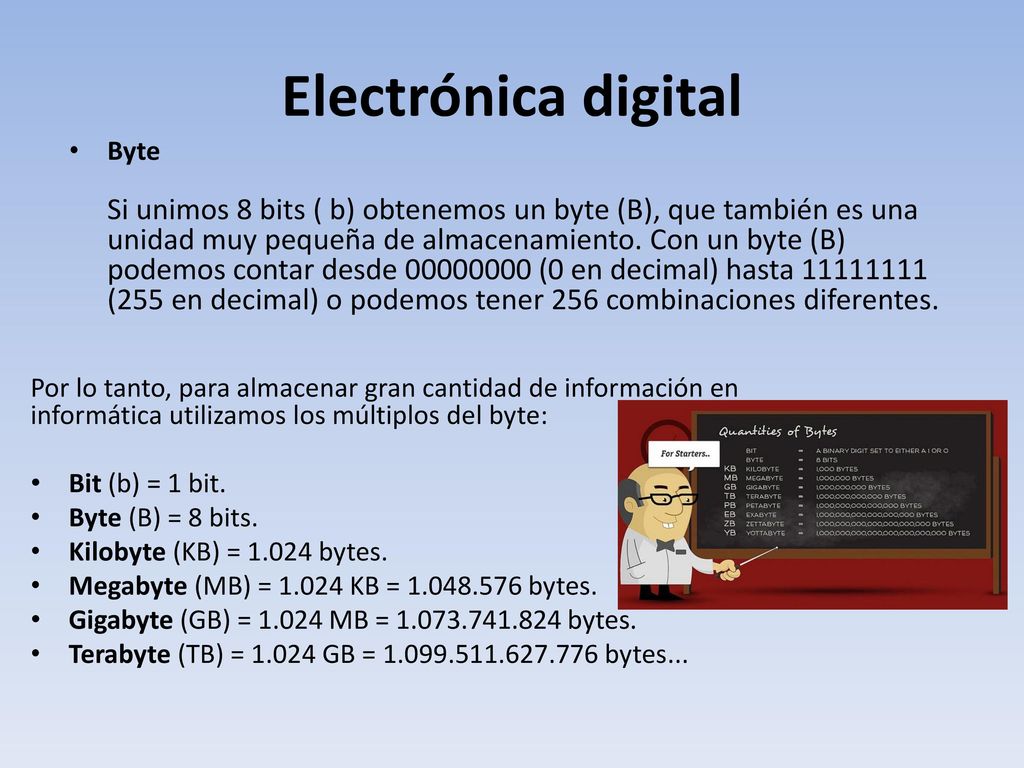

9 Electrónica digital Byte Si unimos 8 bits ( b) obtenemos un byte (B), que también es una unidad muy pequeña de almacenamiento. Con un byte (B) podemos contar desde (0 en decimal) hasta (255 en decimal) o podemos tener 256 combinaciones diferentes. Por lo tanto, para almacenar gran cantidad de información en informática utilizamos los múltiplos del byte: Bit (b) = 1 bit. Byte (B) = 8 bits.  Kilobyte (KB) = bytes. Megabyte (MB) = KB = bytes. Gigabyte (GB) = MB = bytes. Terabyte (TB) = GB = bytes...

10 Arquitectura del ordenador
Hace referencia a la organización de los componentes del ordenador. En la actualidad siguen un modelo llamado de Von Newmann

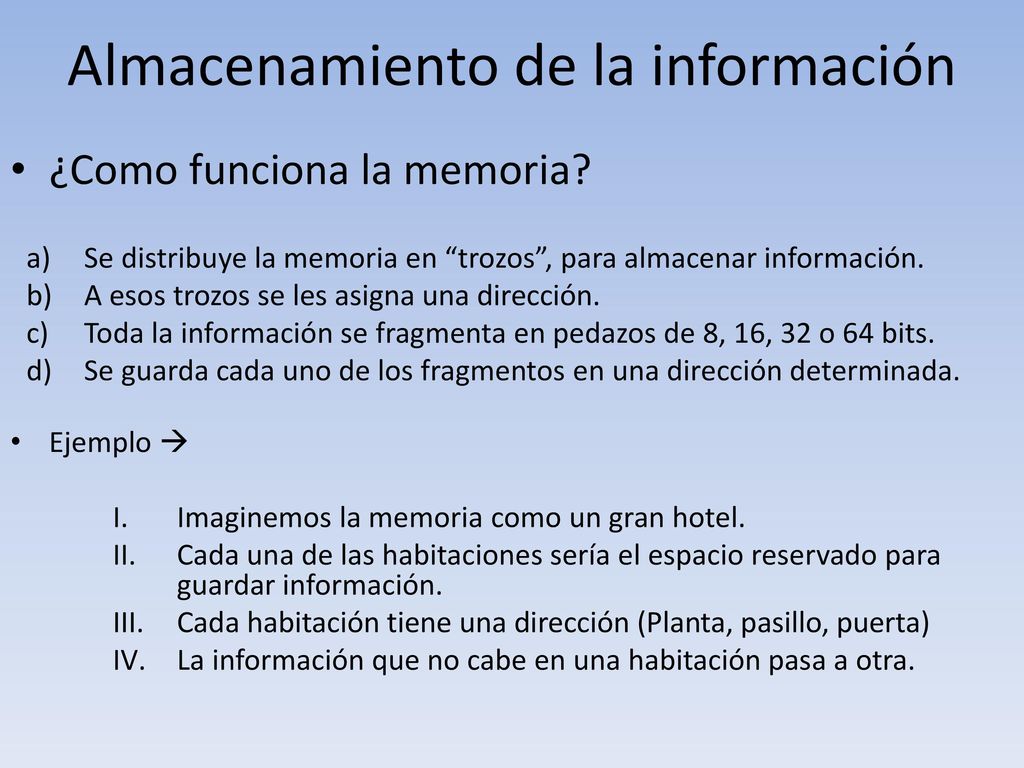

11 Almacenamiento de la información
¿Como funciona la memoria? Se distribuye la memoria en “trozos”, para almacenar información. A esos trozos se les asigna una dirección. Toda la información se fragmenta en pedazos de 8, 16, 32 o 64 bits. Se guarda cada uno de los fragmentos en una dirección determinada. Ejemplo  Imaginemos la memoria como un gran hotel. Cada una de las habitaciones sería el espacio reservado para guardar información. Cada habitación tiene una dirección (Planta, pasillo, puerta) La información que no cabe en una habitación pasa a otra.

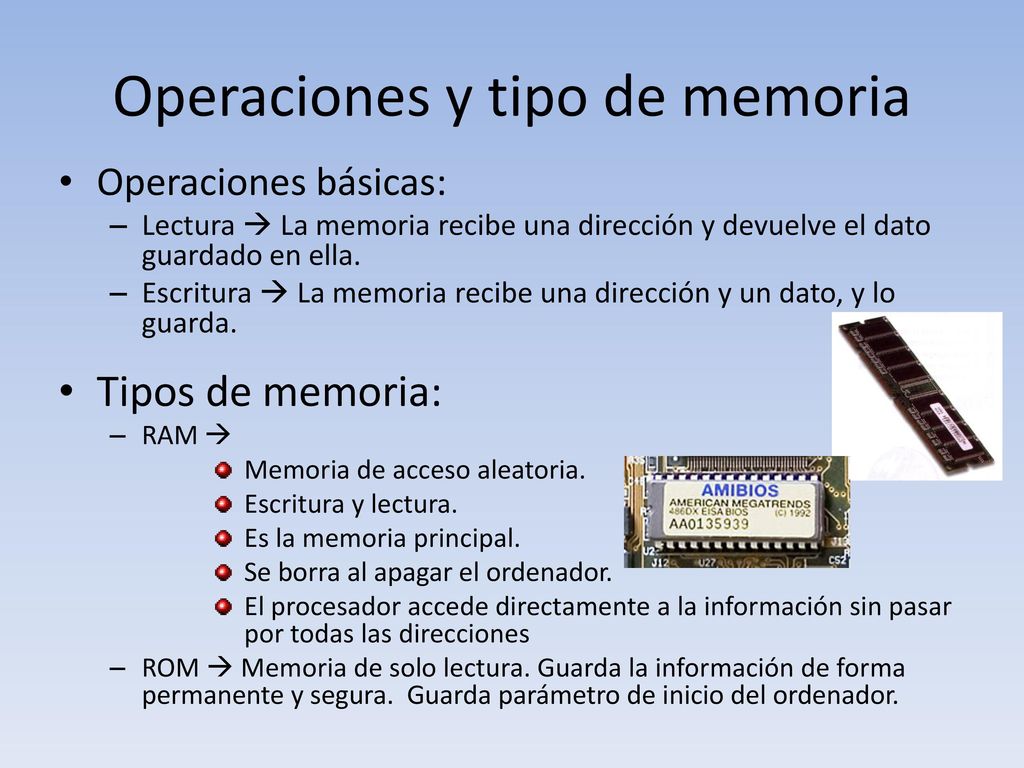

12 Operaciones y tipo de memoria
Operaciones básicas: Lectura  La memoria recibe una dirección y devuelve el dato guardado en ella. Escritura  La memoria recibe una dirección y un dato, y lo guarda. Tipos de memoria: RAM  Memoria de acceso aleatoria. Escritura y lectura. Es la memoria principal. Se borra al apagar el ordenador. El procesador accede directamente a la información sin pasar por todas las direcciones ROM  Memoria de solo lectura. Guarda la información de forma permanente y segura. Guarda parámetro de inicio del ordenador.

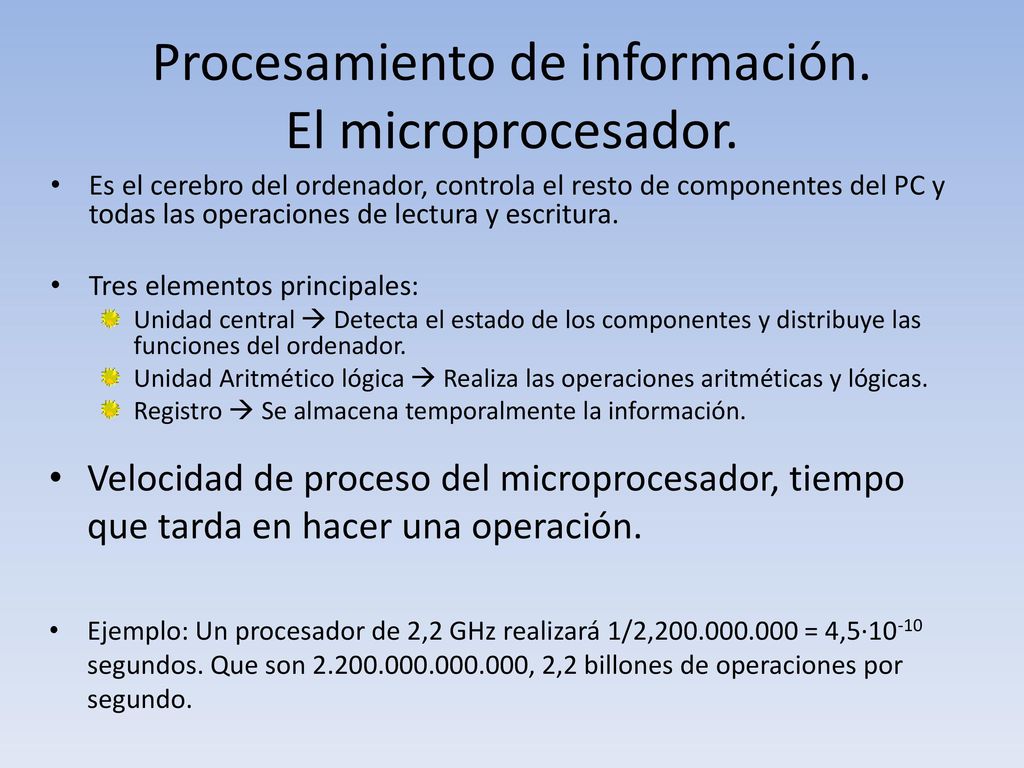

13 Procesamiento de información. El microprocesador.
Es el cerebro del ordenador, controla el resto de componentes del PC y todas las operaciones de lectura y escritura. Tres elementos principales: Unidad central  Detecta el estado de los componentes y distribuye las funciones del ordenador. Unidad Aritmético lógica  Realiza las operaciones aritméticas y lógicas. Registro  Se almacena temporalmente la información. Velocidad de proceso del microprocesador, tiempo que tarda en hacer una operación. Ejemplo: Un procesador de 2,2 GHz realizará 1/2, = 4,5·10-10 segundos. Que son , 2,2 billones de operaciones por segundo.

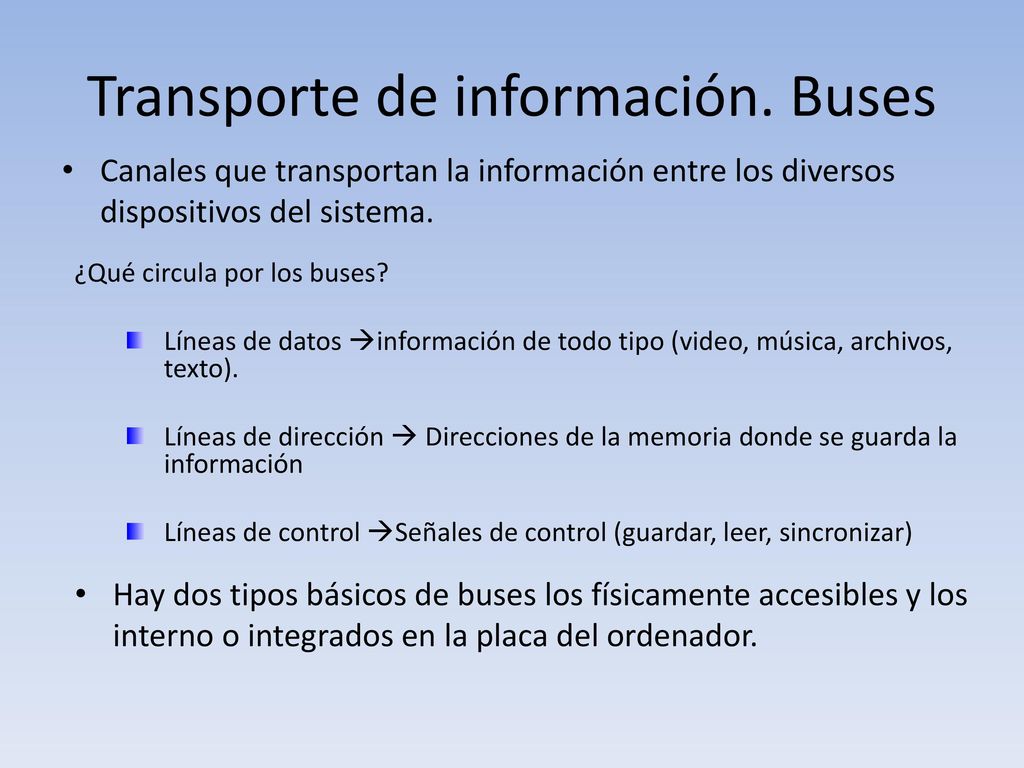

14 Transporte de información. Buses
Canales que transportan la información entre los diversos dispositivos del sistema. ¿Qué circula por los buses? Líneas de datos información de todo tipo (video, música, archivos, texto). Líneas de dirección  Direcciones de la memoria donde se guarda la información Líneas de control Señales de control (guardar, leer, sincronizar) Hay dos tipos básicos de buses los físicamente accesibles y los interno o integrados en la placa del ordenador.

15 Dispositivos de entrada/salida
Características: También llamados periféricos. Todos los elementos conectados a la CPU Elementos de comunicación hombre/máquina Existe un módulo de Entrada/Salida, que ejerce de puente entre dispositivos de In/out y la CPU.

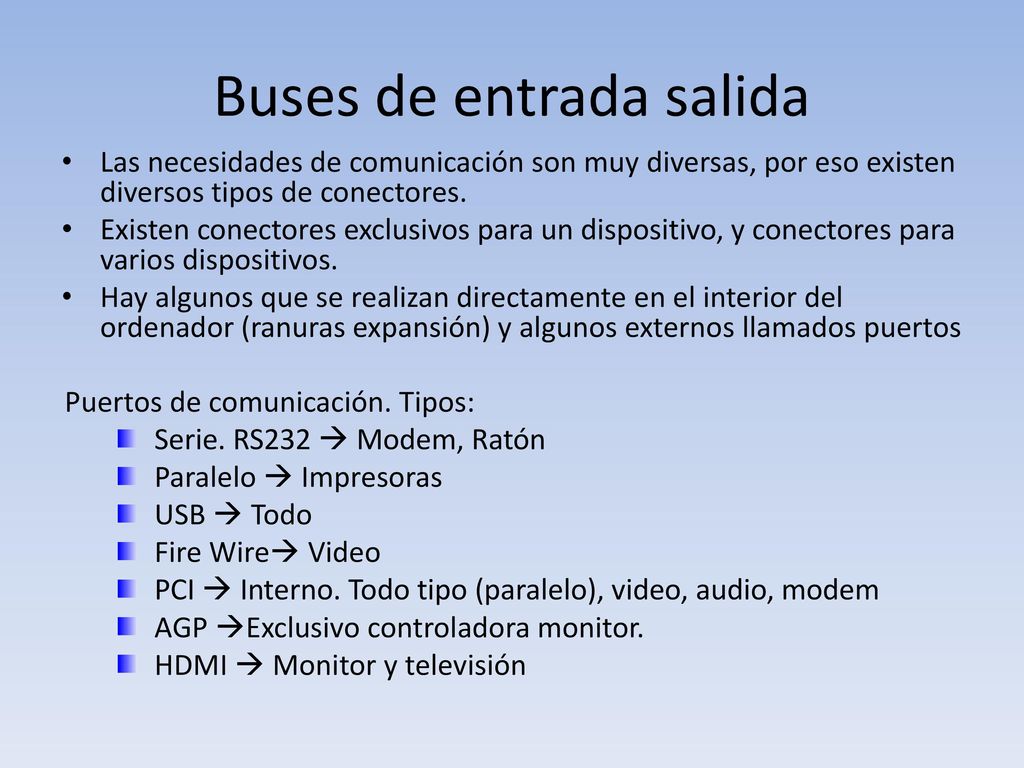

16 Buses de entrada salida
Las necesidades de comunicación son muy diversas, por eso existen diversos tipos de conectores. Existen conectores exclusivos para un dispositivo, y conectores para varios dispositivos. Hay algunos que se realizan directamente en el interior del ordenador (ranuras expansión) y algunos externos llamados puertos Puertos de comunicación. Tipos: Serie. RS232  Modem, Ratón Paralelo  Impresoras USB  Todo Fire Wire Video PCI  Interno. Todo tipo (paralelo), video, audio, modem AGP Exclusivo controladora monitor. HDMI  Monitor y televisión

17 Dispositivos de entrada y salida:
Dispositivos de entrada  teclado ratón, escáner Dispositivos de salida  monitor, impresora Dispositivos entrada salida  Módem, tarjeta de red, dispositivos de almacenamiento

18 Dispositivos de salida. Impresoras
Matriciales  Varios papeles Laser Chorro de tinta

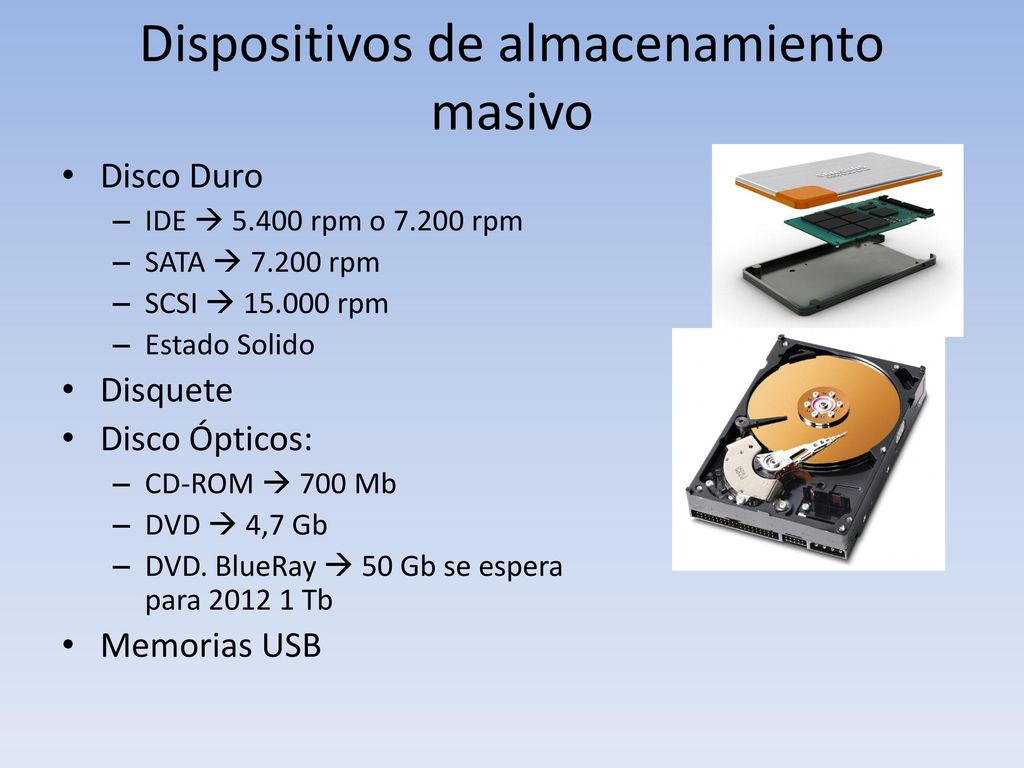

19 Dispositivos de almacenamiento masivo
Disco Duro IDE  rpm o rpm SATA  rpm SCSI  rpm Estado Solido Disquete Disco Ópticos: CD-ROM  700 Mb DVD  4,7 Gb DVD. BlueRay  50 Gb se espera para Tb Memorias USB

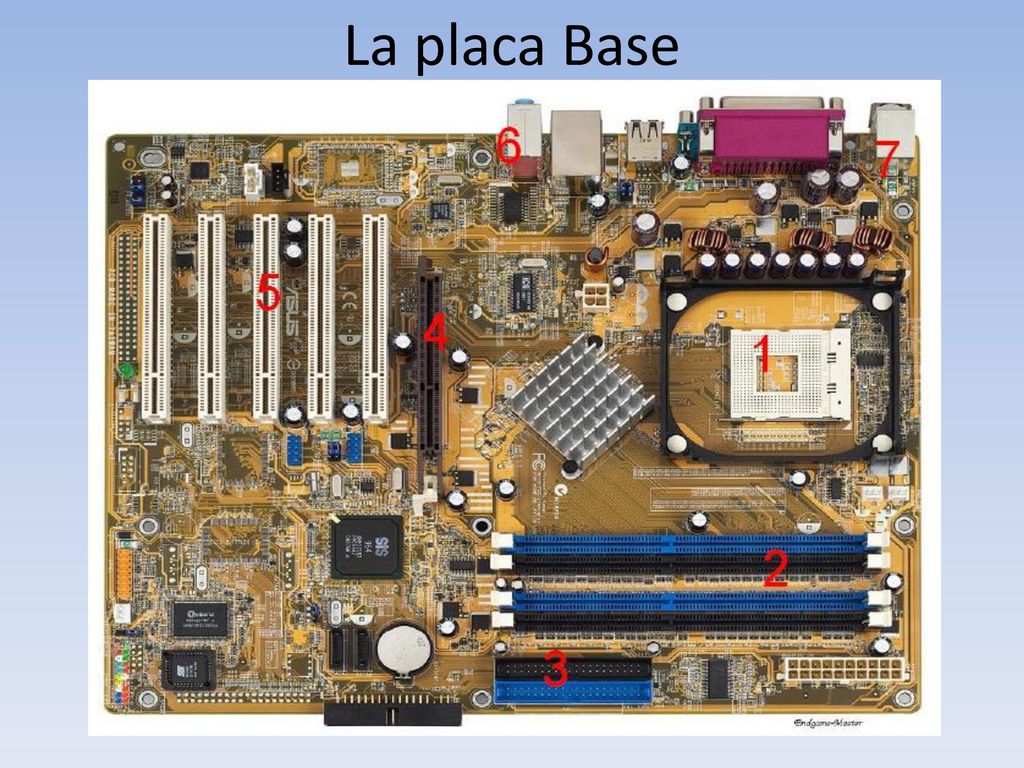

20 La placa Base

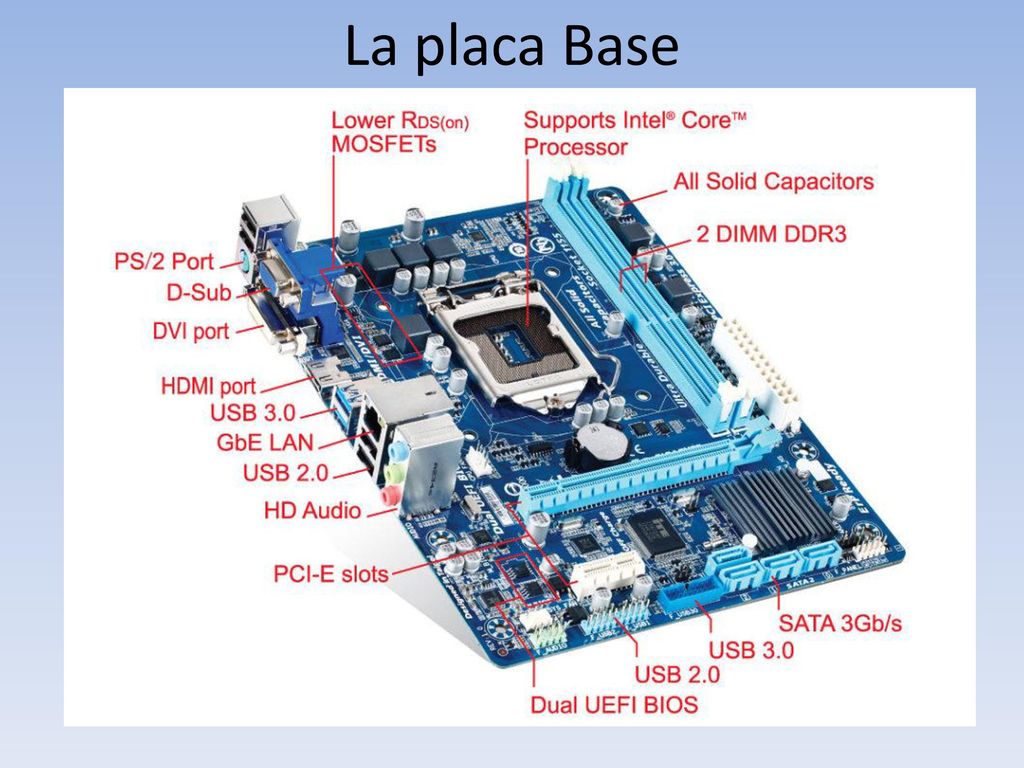

21 La placa Base

22 La placa Base

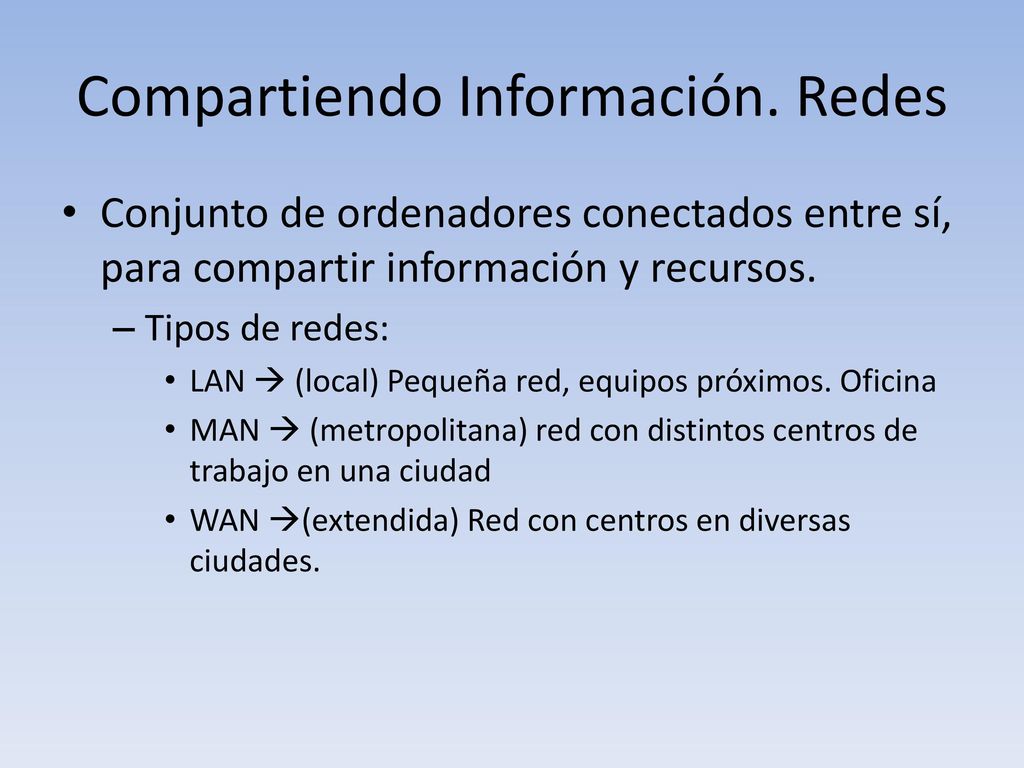

23 Compartiendo Información. Redes
Conjunto de ordenadores conectados entre sí, para compartir información y recursos. Tipos de redes: LAN  (local) Pequeña red, equipos próximos. Oficina MAN  (metropolitana) red con distintos centros de trabajo en una ciudad WAN (extendida) Red con centros en diversas ciudades.

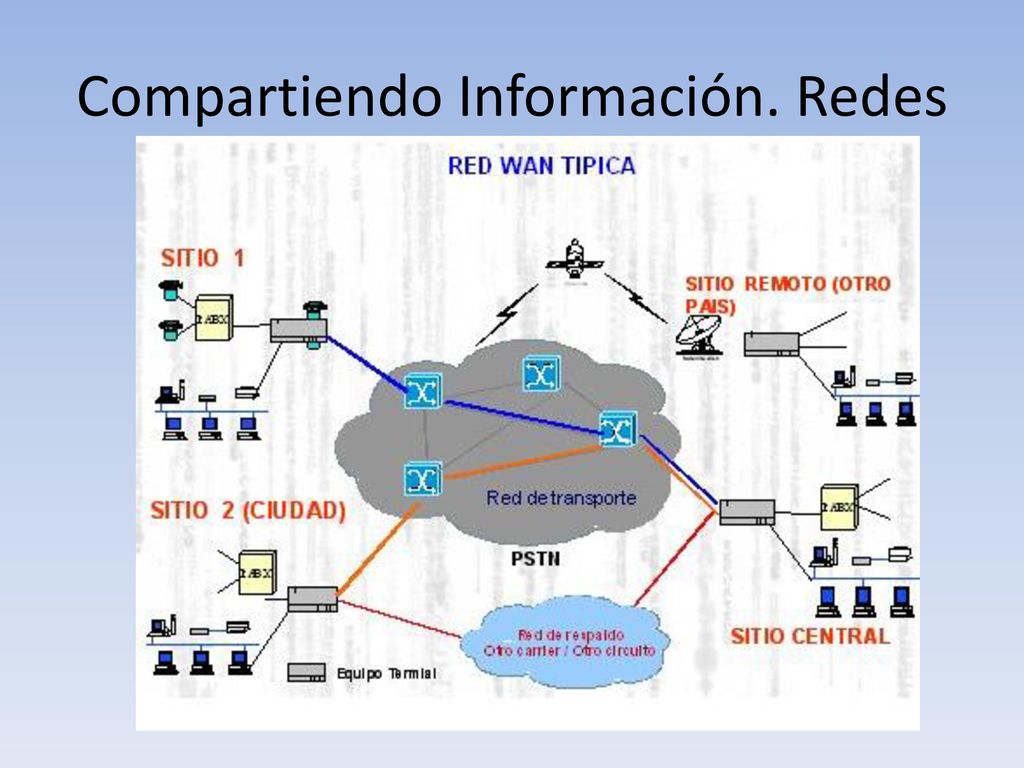

24 Compartiendo Información. Redes

25 Componentes de una red Servidor  Tiene la información
Clientes  Manipulan la información Cableado o wi-fi  Sirve de puente, a través de él se comunican los dos anteriores Router/modem  Conexión al exterior – Internet Swich o Hub El cableado va al swich y al hub, éstos van al router/modem y éste a internet

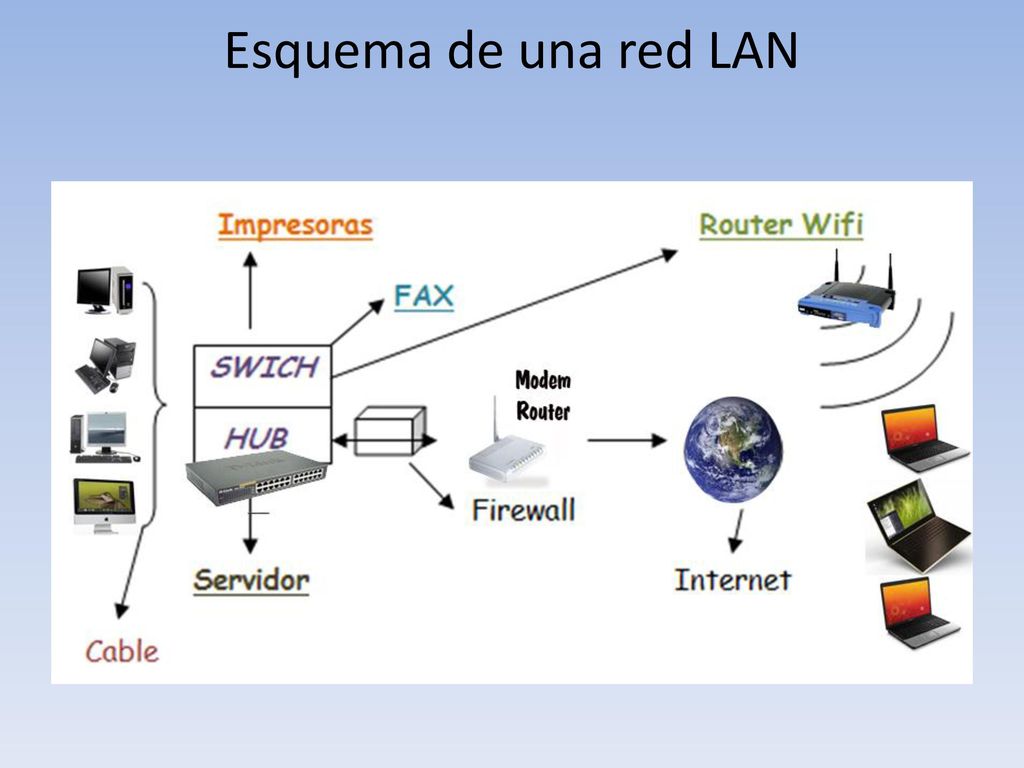

26 Esquema de una red LAN
