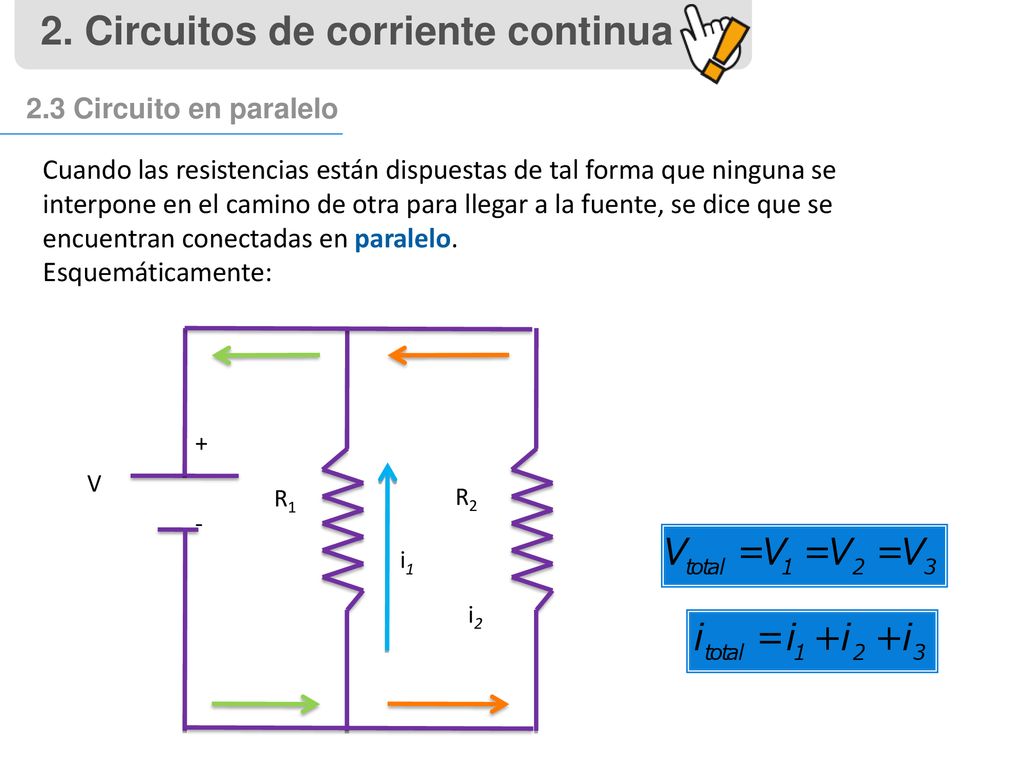

2. Circuitos de corriente continua
2.3 Circuito en paralelo Cuando las resistencias están dispuestas de tal forma que ninguna se interpone en el camino de otra para llegar a la fuente, se dice que se encuentran conectadas en paralelo. Esquemáticamente: V + - R2 R1 i1 i2
2

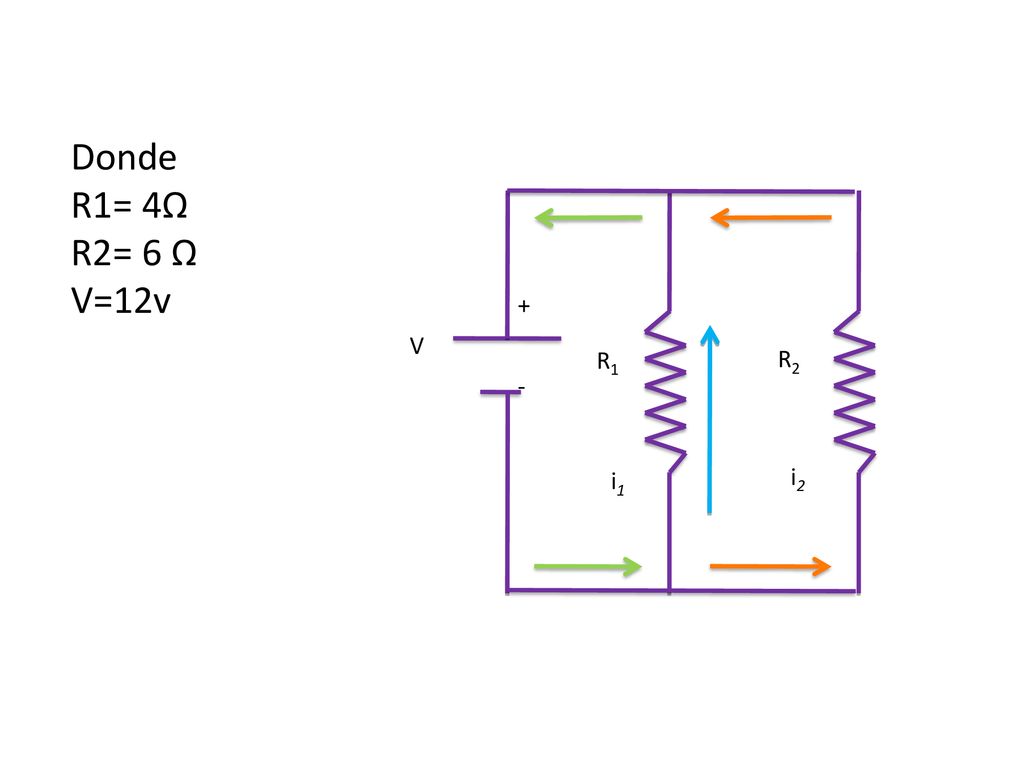

Donde R1= 4Ω R2= 6 Ω V=12v V + - R2 R1 i1 i2
3
Formula para la resistencia equivalente (rt)
R1XR2 = R2+R1 Req Donde R1= 4Ω R2= 6 Ω V=12v Req= 2,4 Ω 4x6=24 Ω 6+4=10 Ω 2,4Ω
4

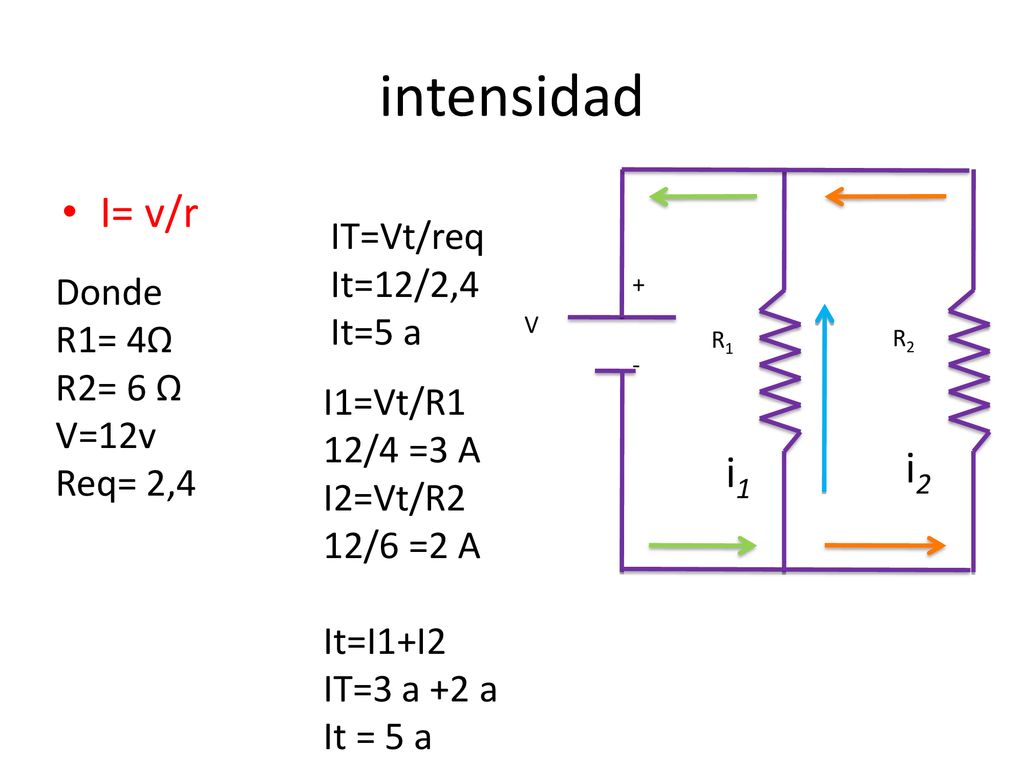

intensidad I= v/r i2 i1 IT=Vt/req It=12/2,4 It=5 a Donde R1= 4Ω
+ - R2 R1 i1 i2 I= v/r IT=Vt/req It=12/2,4 It=5 a Donde R1= 4Ω R2= 6 Ω V=12v Req= 2,4 I1=Vt/R1 12/4 =3 A I2=Vt/R2 12/6 =2 A It=I1+I2 IT=3 a +2 a It = 5 a
5

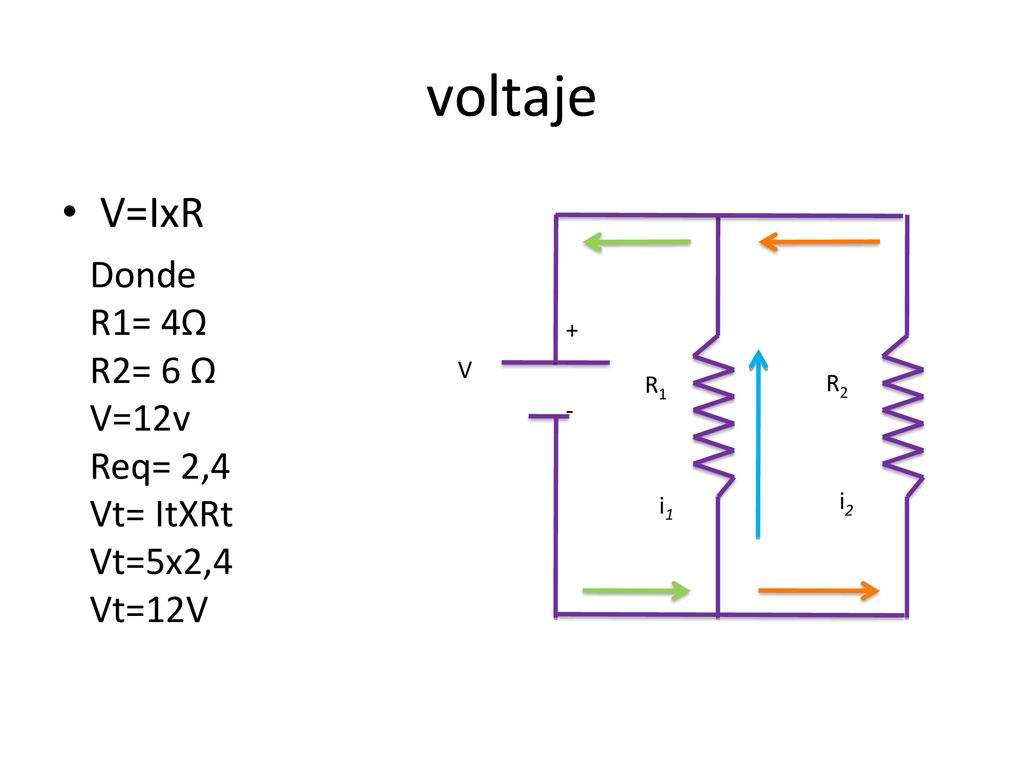

voltaje V=IxR Donde R1= 4Ω R2= 6 Ω V=12v Req= 2,4 Vt= ItXRt Vt=5x2,4
+ - R2 R1 i1 i2 Donde R1= 4Ω R2= 6 Ω V=12v Req= 2,4 Vt= ItXRt Vt=5x2,4 Vt=12V
6
Vt (demuestre con fòrmula) It I1 I2

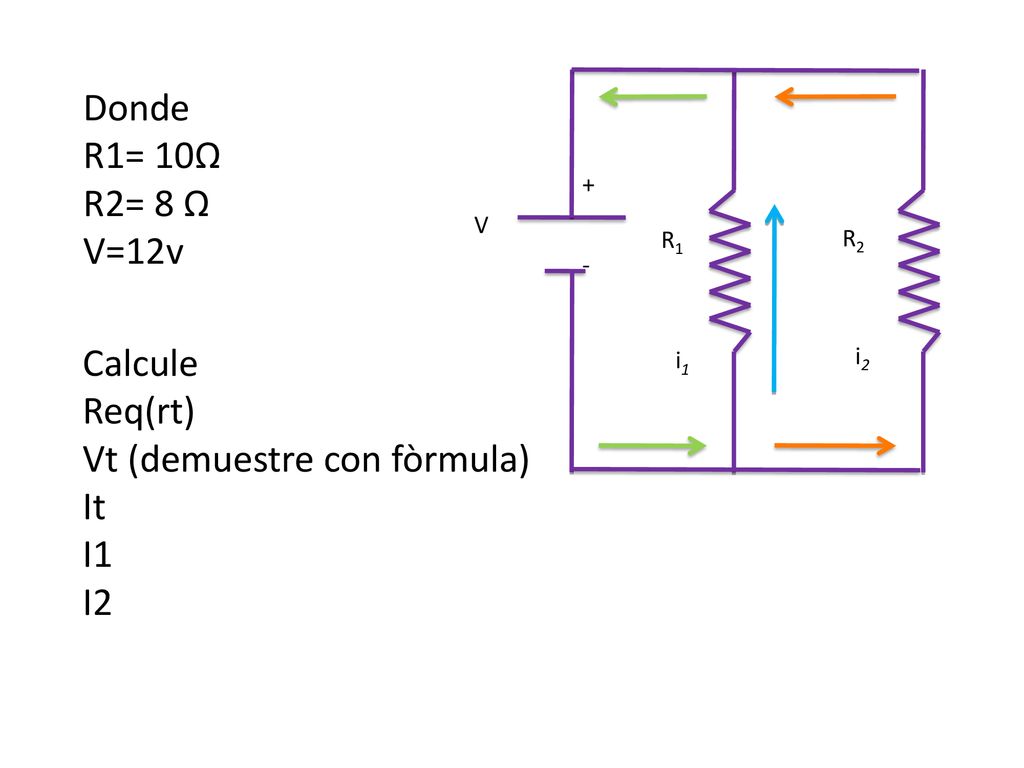

+ - R2 R1 i1 i2 Donde R1= 10Ω R2= 8 Ω V=12v Calcule Req(rt) Vt (demuestre con fòrmula) It I1 I2
