(INTERPRETACIÓN) JUNIO DEL 2019 DOCENTE: ELVIS VENTURA CASTRO
2
OBJETIVOS TIENE COMO OBJETIVO ESTABLECER LAS REGLAS PREVENTIVAS PARA SALVAGUARDAR LAS CONDICIONES DE SEGURIDAD DE LAS PERSONAS, DE LA VIDA ANIMAL Y VEGETAL, Y DE LA PROPIEDAD, FRENTE A LOS PELIGROS DERIVADOS DEL USO DE LA ELECTRICIDAD; ASÍ COMO LA PRESERVACIÓN DEL AMBIENTE Y LA PROTECCIÓN DEL PATRIMONIO CULTURAL DE LA NACIÓN. EL CÓDIGO TAMBIÉN CONTEMPLA LAS MEDIDAS DE PREVENCIÓN CONTRA CHOQUES ELÉCTRICOS E INCENDIOS, ASÍ COMO LAS MEDIDAS APROPIADAS PARA LA INSTALACIÓN, OPERACIÓN Y MANTENIMIENTO DE INSTALACIONES ELÉCTRICAS. SECCIÓN 0.10
3

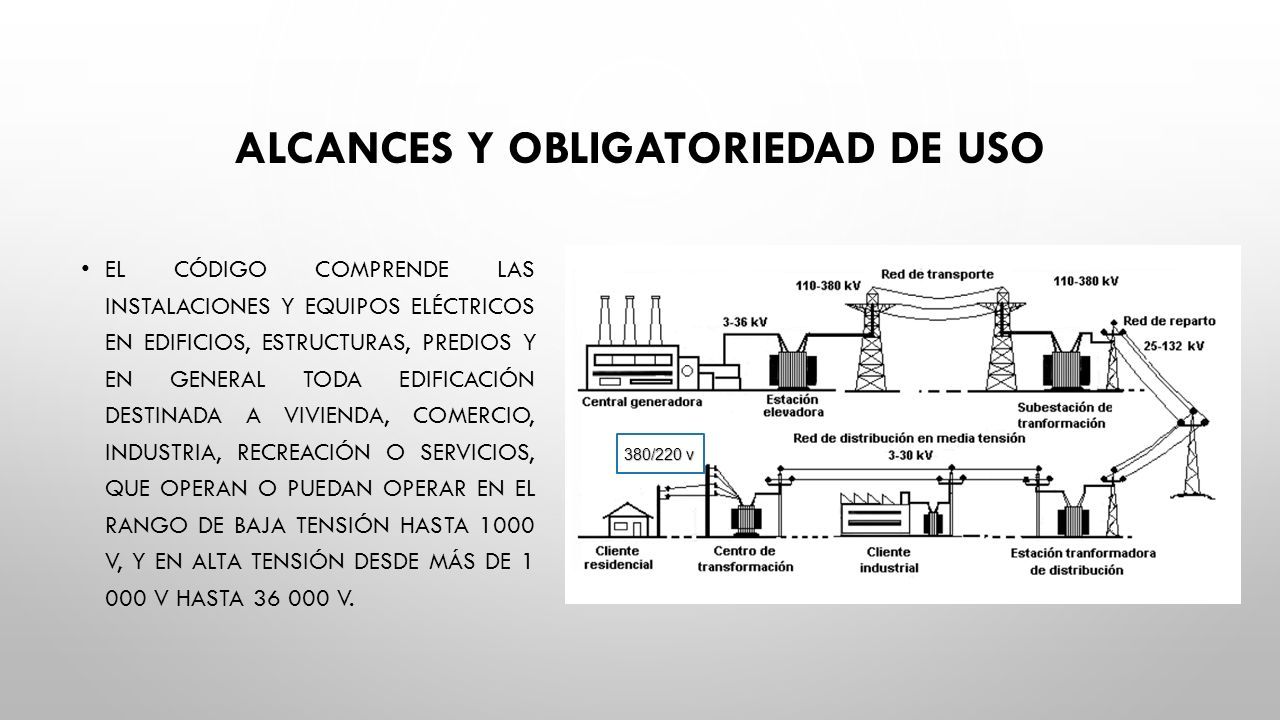

ALCANCES Y OBLIGATORIEDAD DE USO EL CÓDIGO COMPRENDE LAS INSTALACIONES Y EQUIPOS ELÉCTRICOS EN EDIFICIOS, ESTRUCTURAS, PREDIOS Y EN GENERAL TODA EDIFICACIÓN DESTINADA A VIVIENDA, COMERCIO, INDUSTRIA, RECREACIÓN O SERVICIOS, QUE OPERAN O PUEDAN OPERAR EN EL RANGO DE BAJA TENSIÓN HASTA 1000 V, Y EN ALTA TENSIÓN DESDE MÁS DE 1 000 V HASTA 36 000 V. 380/220 v
4

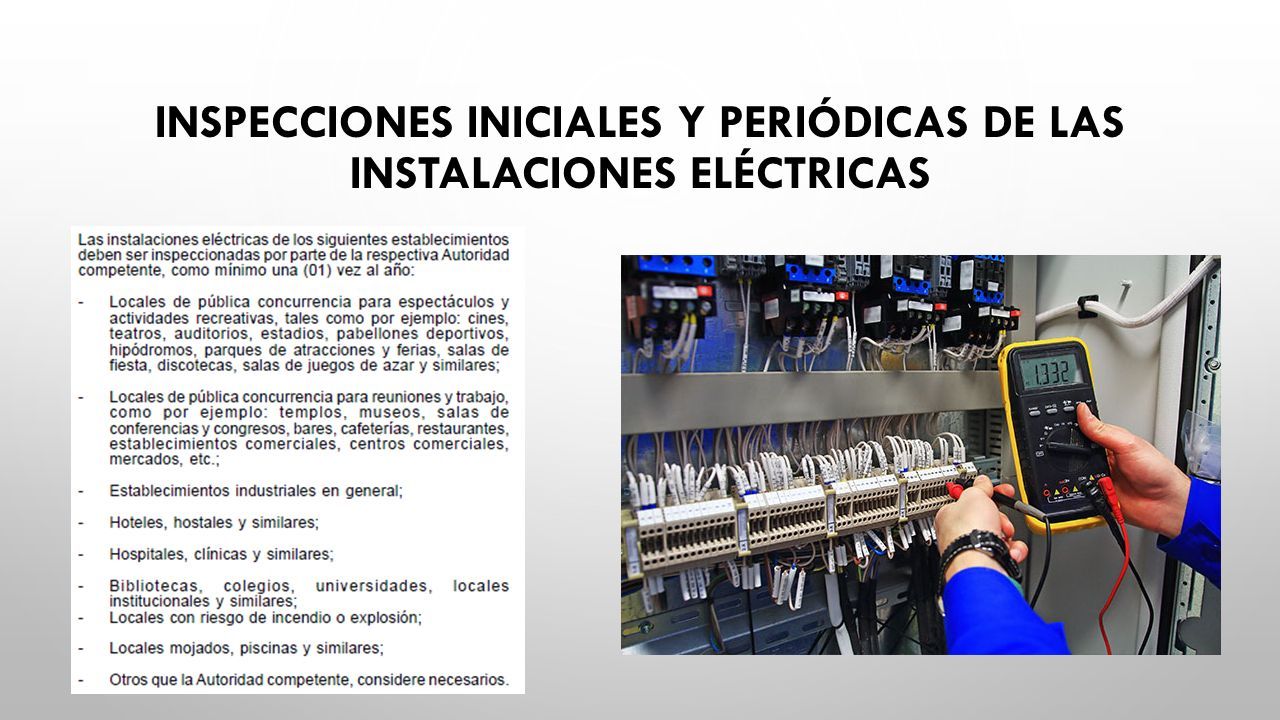

INSPECCIONES INICIALES Y PERIÓDICAS DE LAS INSTALACIONES ELÉCTRICAS
6
GENERALIDADES TÉCNICAS Marcado de equipos Equipo reconstruido Sustitución Tensión contra tierra en unidades de vivienda Calidad de ejecución de las instalaciones Protección contra la corrosión de materiales en trabajos de alambrado. Pastas de soldadura Sección de conductores Instalación de equipo eléctrico Empleo de aislamiento térmico SECCIÓN 0.20 Propagación del Fuego Integridad del Aislamiento Protección con Interruptores Diferenciales (ID) o Interruptores de Falla a Tierra (GFCI) Accesibilidad para Mantenimiento Iluminación del Equipo Material Inflamable Cerca del Equipo Eléctrico Ventilación Equipo Eléctrico Cerca de Medidores de Gas y Otros Dispositivos
7

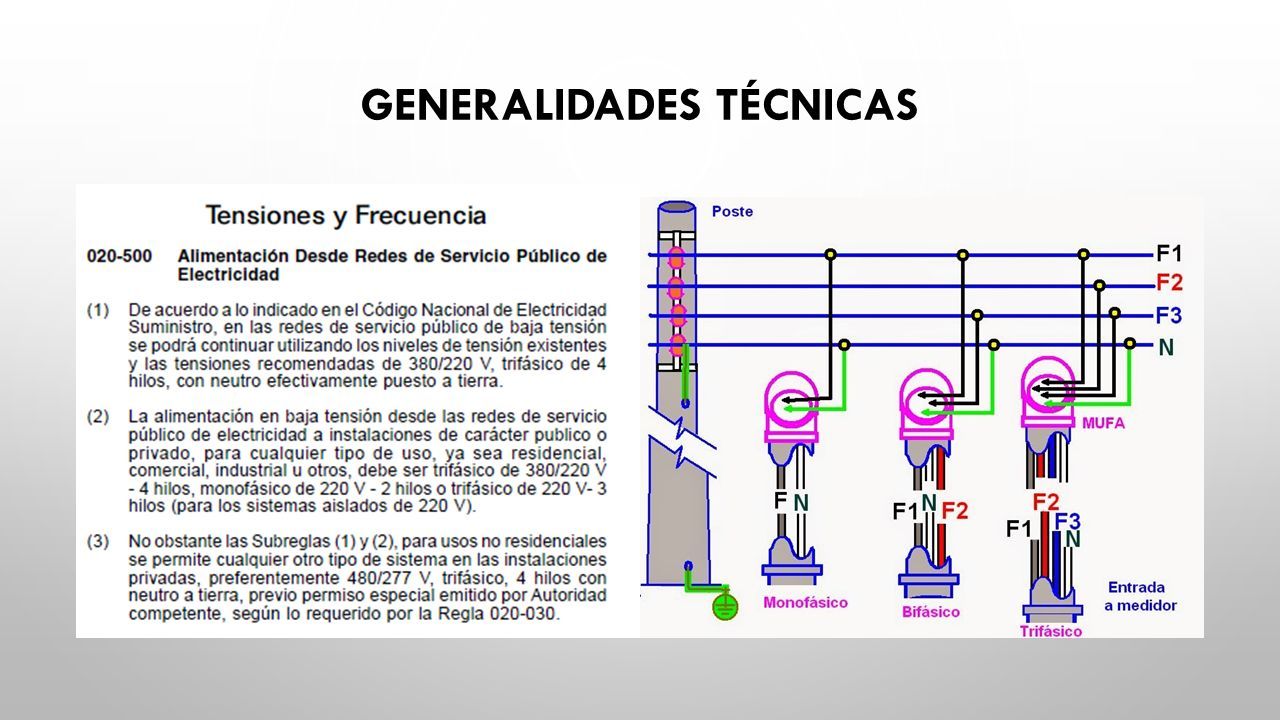

GENERALIDADES TÉCNICAS
8
CONDUCTORES DE ALUMBRADO Y FUERZA SECCIÓN 0.30 EDIFICIOS, CENTROS EDUCATIVOS, COMERCIO, INDUSTRIAS (EN AMBIENTES INTERIORES, EN BANDEJAS, CANALETAS, ENTERRADOS, INTERPERIE) EDIFICIOS, COMERCIO, CENTROS EDUCATIVOS INDUSTRIAS (EN AMBIENTES INTERIORES, EN BANDEJAS, CANALETAS) VER EJEMPLOS CONDUCTORES CONDUCTORES VER EJEMPLOS CONDUCTORES CONDUCTORES VER EJEMPLOS CONDUCTORES CONDUCTORES VER EJEMPLOS CONDUCTORES CONDUCTORES NOTA: Sección del conductor mínima: 2.5mm en circuito alumbrado. Sección del conductor mínima: 4mm en circuitos de fuerza.
9
CORDONES SECCIÓN 0.30 NOTA: Los cordones flexibles no deben tener secciones menores que 0,75 mm2.
10
COLORES DE CONDUCTORES Circuitos monofásicos en corriente alterna o continua (2 conductores): - 1 conductor negro y 1 conductor rojo; o - 1 conductor negro y 1 blanco (o gris natural o blanco con franjas coloreadas, en caso de requerirse conductores identificados). Circuitos monofásicos en corriente alterna o continua (3 conductores): - 1 conductor negro, - 1 conductor rojo, - 1 conductor blanco (o gris natural o blanco con franjas coloreadas); Circuitos trifásicos: - 1 conductor rojo (para fase A o fase R) - 1 conductor negro (para fase B o fase S) - 1 conductor azul (para fase C o fase T) - 1 conductor blanco o gris natural (cuando se requiera conductor neutro) NOTA: Los conductores con aislamiento para tierra o para enlaces equipotenciales a tierra, serán de color verde o verde con una o más franjas amarillas.
11

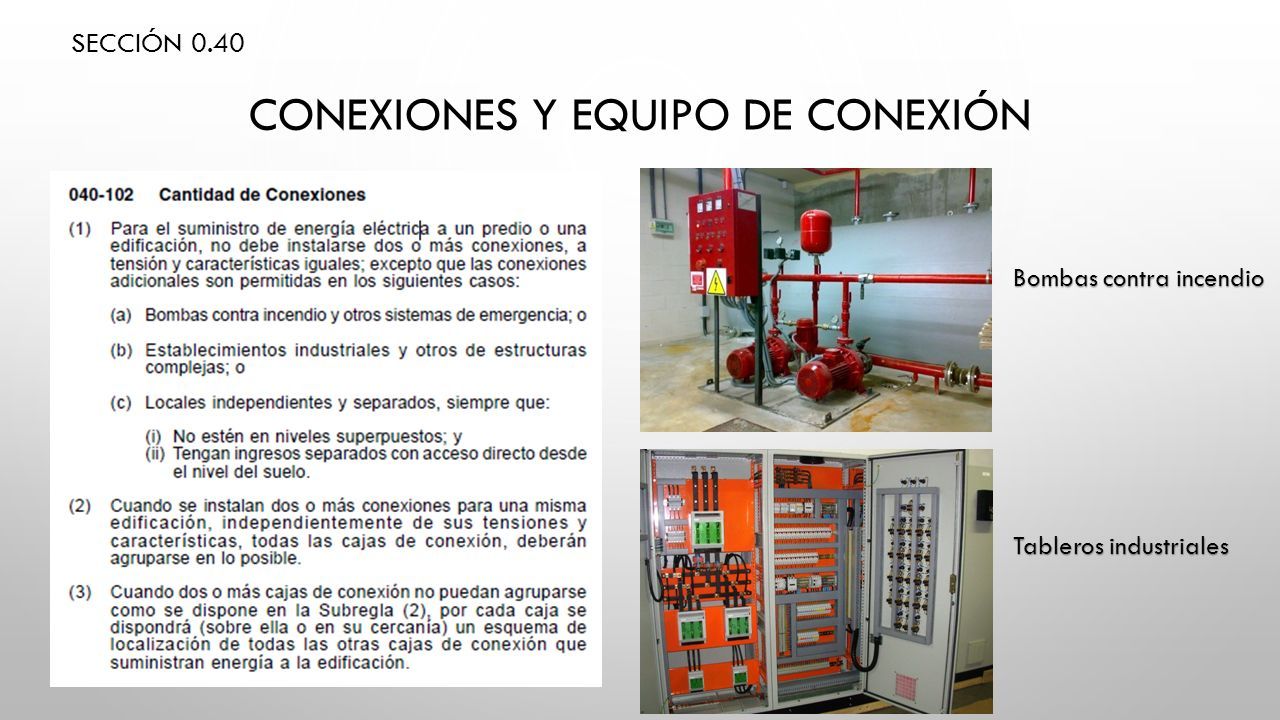

CONEXIONES Y EQUIPO DE CONEXIÓN SECCIÓN 0.40 Bombas contra incendio Tableros industriales
