TEORÍA DEL COLOR Y SEÑALIZACIÓN.

Presentación del tema: "TEORÍA DEL COLOR Y SEÑALIZACIÓN."— Transcripción de la presentación:

1 TEORÍA DEL COLOR Y SEÑALIZACIÓN

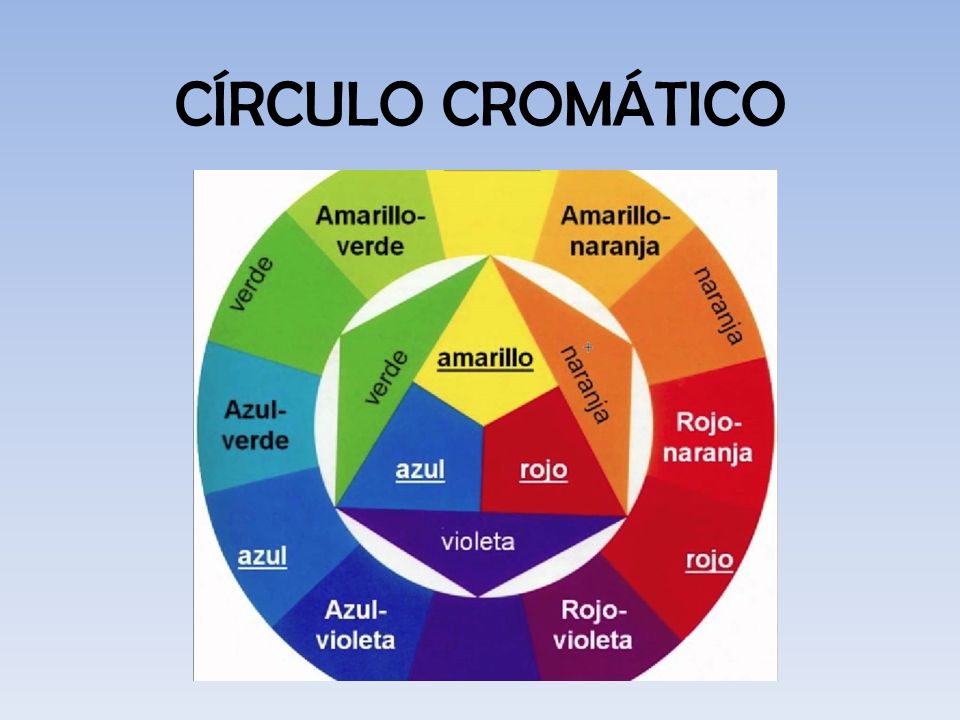

2 CÍRCULO CROMÁTICO

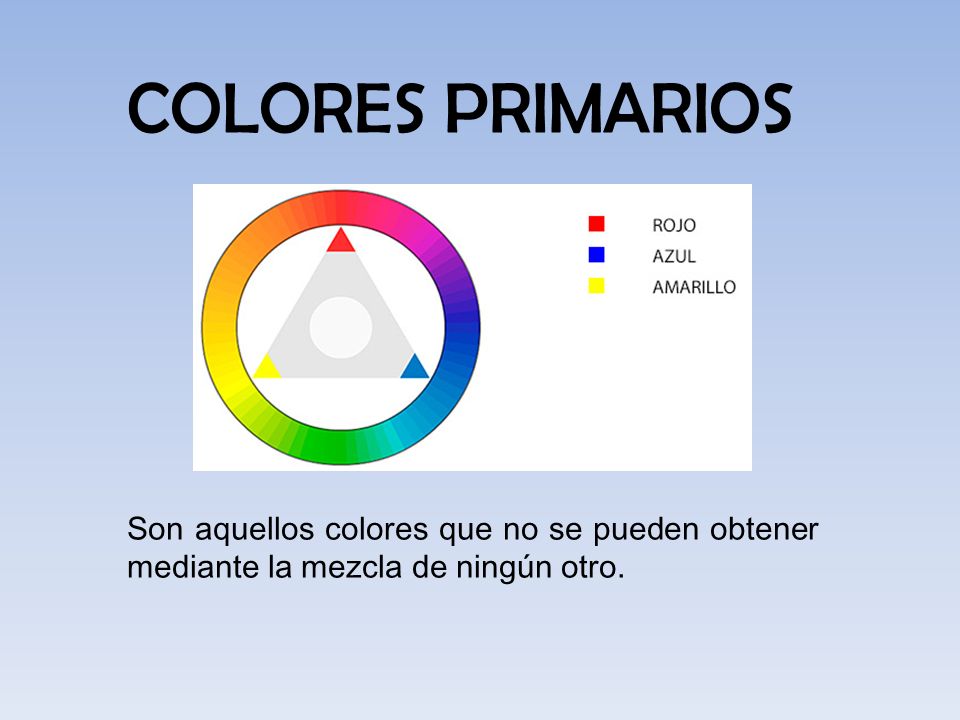

3 COLORES PRIMARIOS Son aquellos colores que no se pueden obtener mediante la mezcla de ningún otro.

4 COLORES SECUNDARIOS Son los derivados de la mezcla de dos colores primarios.

5 COLORES TERCIARIOS Son aquellos que surgen de la combinación de un color primario con otro secundario.

6 GAMA Cantidad de matices distintos de color que pueden reproducirse mediante un determinado proceso o dispositivo. SE CLASIFICAN EN:

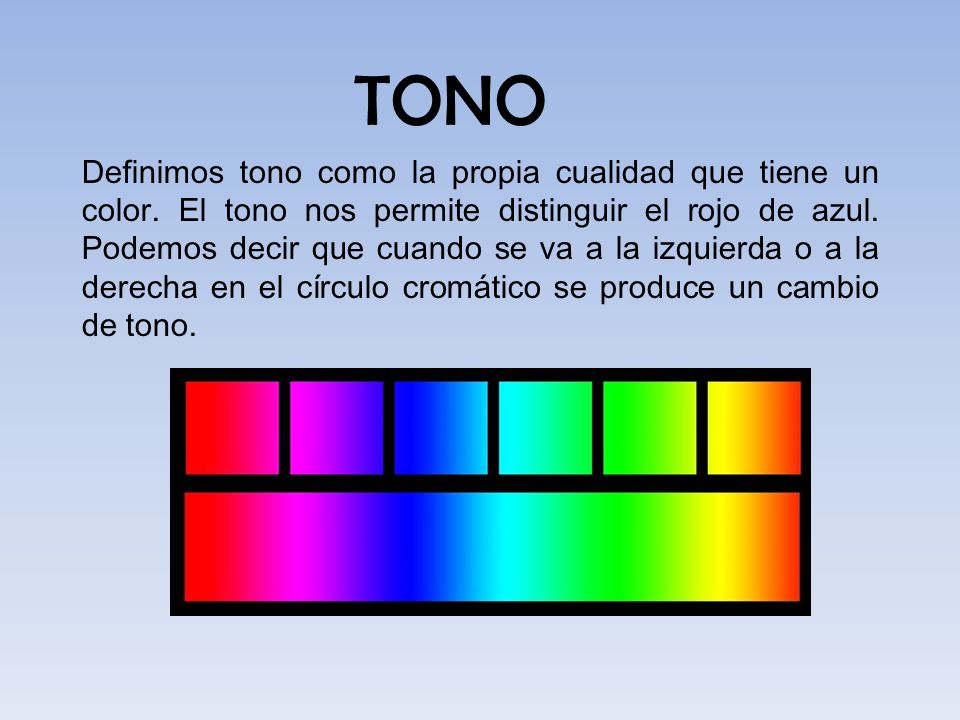

7 TONO Definimos tono como la propia cualidad que tiene un color. El tono nos permite distinguir el rojo de azul. Podemos decir que cuando se va a la izquierda o a la derecha en el círculo cromático se produce un cambio de tono.

8 COLORES COMPLEMENTARIOS Colores que se oponen en el círculo cromático,
se utilizan para llamar la atención por que tienen contraste de tonos.

9 PSICOLOGÍA DEL COLOR

10

11

12

13

14

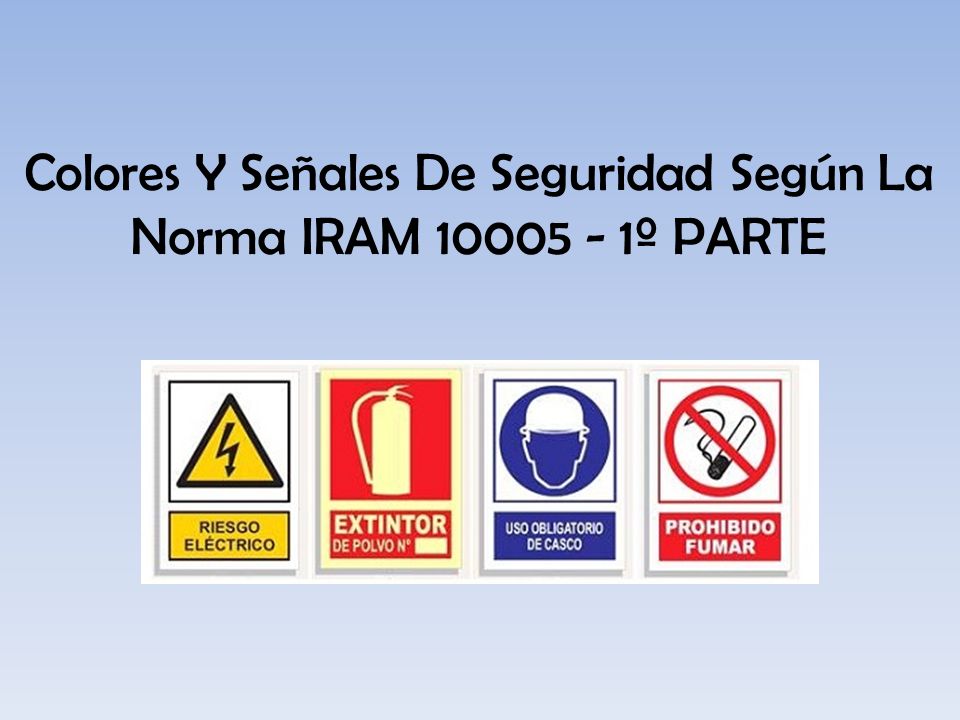

15 Colores Y Señales De Seguridad Según La Norma IRAM 10005 - 1º PARTE

16 SEÑALES DE PROHIBICIÓN
El color del fondo debe ser blanco. La corona circular y la barra transversal rojas. El símbolo de seguridad debe ser negro, estar ubicado en el centro y no se puede superponer a la barra transversal.

17 SEÑALES DE ADVERTENCIA
El color del fondo debe ser amarillo. La banda triangular debe ser negra. El símbolo de seguridad debe ser negro y estar ubicado en el centro.

18 SEÑALES DE OBLIGATORIEDAD
El color de fondo debe ser azul. El símbolo de seguridad debe ser blanco y estar ubicado en el centro.

19 SEÑALES INFORMATIVAS Denota condición segura. La forma de las señales informativas deben ser rectangulares. El símbolo de seguridad debe ser blanco. El color del fondo debe ser verde.

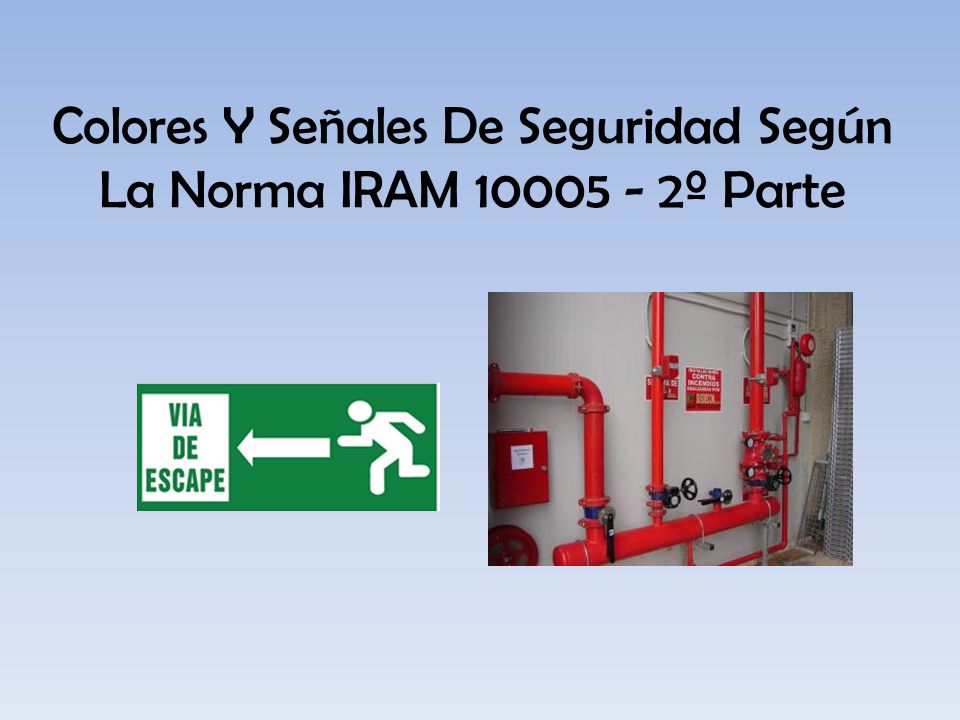

20 Colores Y Señales De Seguridad Según La Norma IRAM 10005 - 2º Parte

21 SEÑALIZACIÓN DE EQUIPOS EXTINTORES

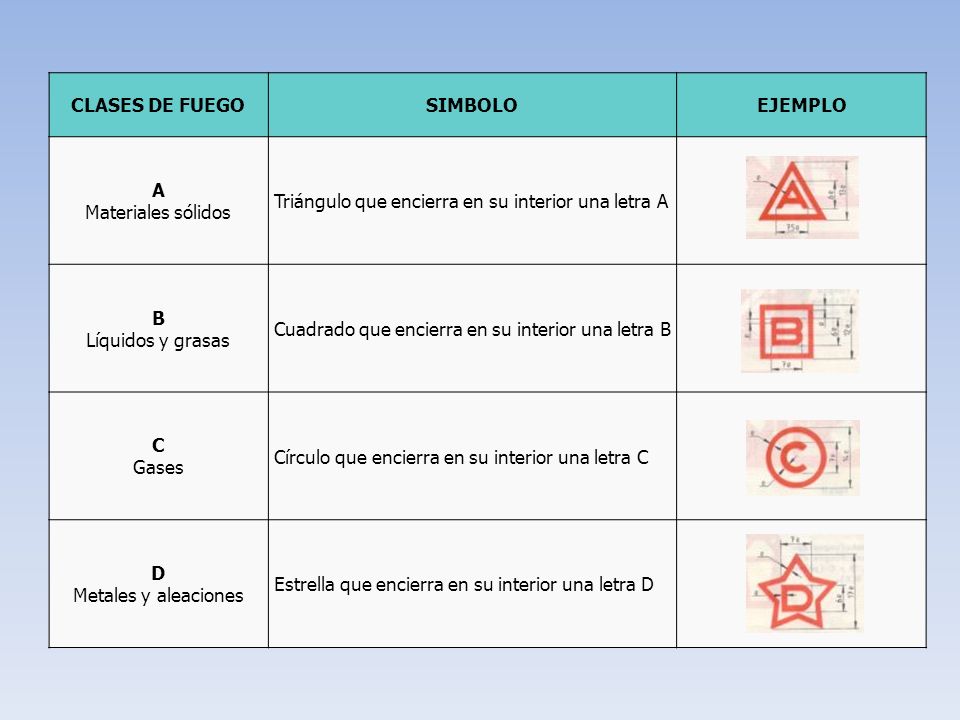

22 CLASES DE FUEGO SIMBOLO EJEMPLO A Materiales sólidos Triángulo que encierra en su interior una letra A B Líquidos y grasas Cuadrado que encierra en su interior una letra B C Gases Círculo que encierra en su interior una letra C D Metales y aleaciones Estrella que encierra en su interior una letra D

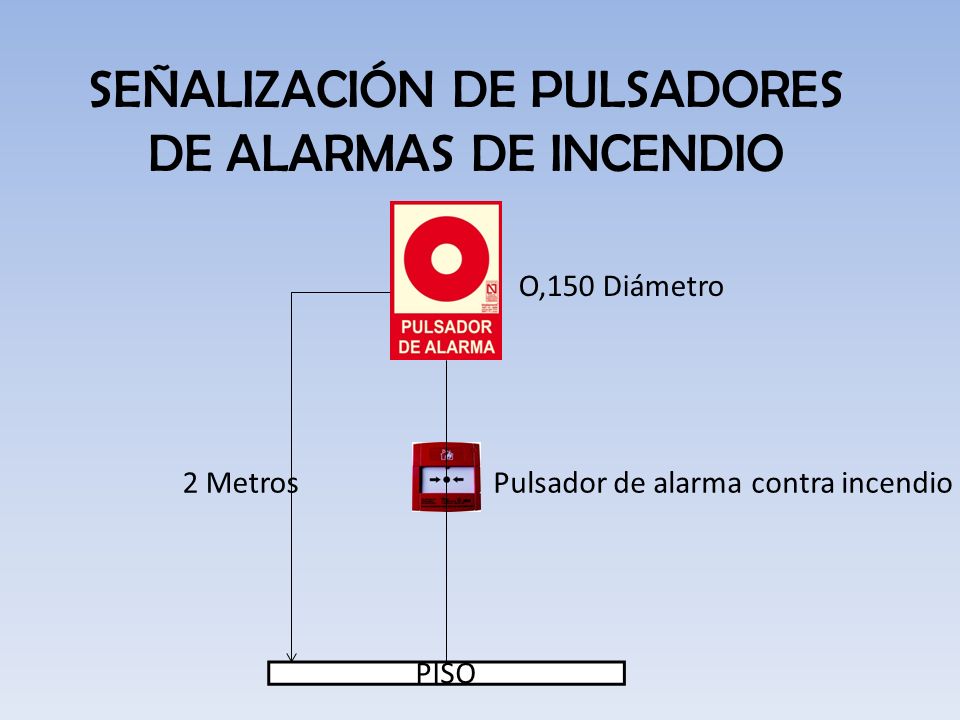

23 SEÑALIZACIÓN DE PULSADORES DE ALARMAS DE INCENDIO
O,150 Diámetro 2 Metros Pulsador de alarma contra incendio PISO

24 SEÑALIZACIÓN DE MEDIOS DE ESCAPE

25 SEÑALIZACIÓN DE LAS CLASES DE FUEGO EN LOS EQUIPOS EXTINTORES
Clase A – a base de agua. Clase A y B – a base de espuma y agua con espuma. Clase A, B y C – a base de polvos químicos o halógenos. Clase B y C – a dióxido de carbono o polvo BC.

26 Identificación de Cañerías. Norma IRAM 2407.
Cañerías Destinadas A Productos De Servicio Producto Color fundamental Elementos para la lucha contra el fuego Rojo Vapor de agua Naranja Combustibles (líquidos y gases) Amarillo Aire comprimido Azul Electricidad Negro Vacío Castaño Agua fría Verde Agua caliente Verde con franjas naranja

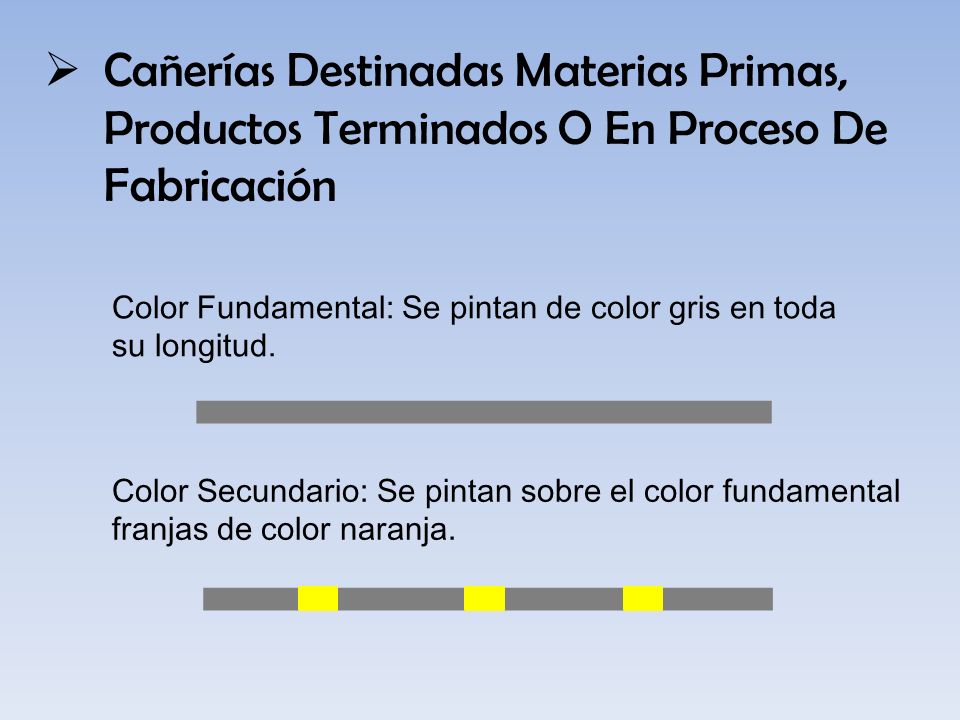

27 Cañerías Destinadas Materias Primas, Productos Terminados O En Proceso De Fabricación
Color Fundamental: Se pintan de color gris en toda su longitud. Color Secundario: Se pintan sobre el color fundamental franjas de color naranja.

28

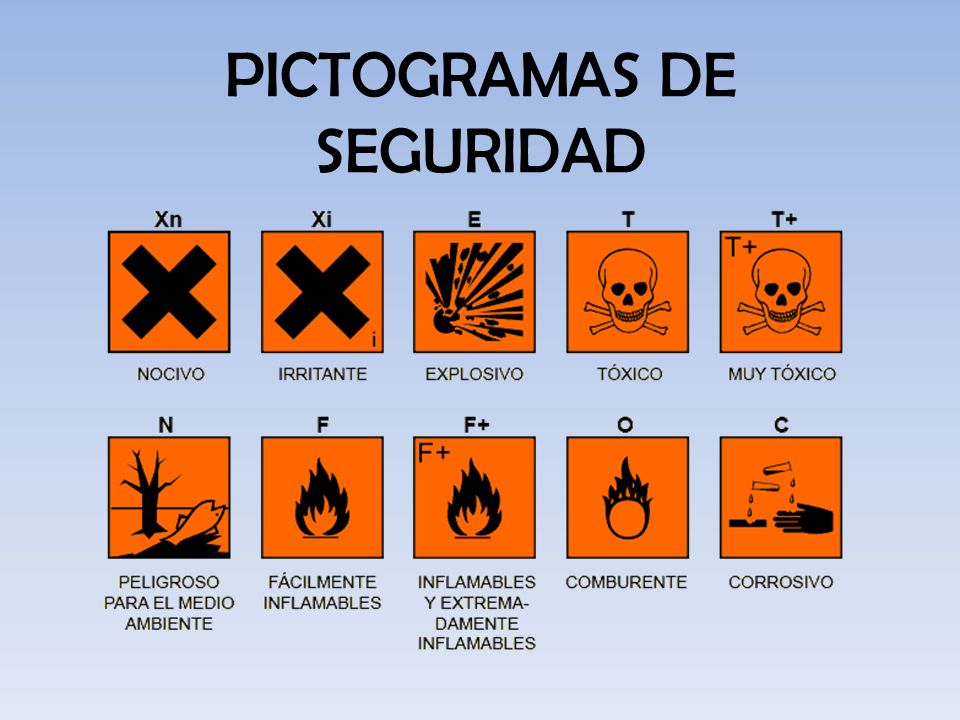

29 PICTOGRAMAS DE SEGURIDAD
