1 Radio distal Tadashi Tanaka, Chiba, Japan Rami Mosheiff - Israel

2 Radio distal Objetivos - Patología - Perspectiva general - Evaluación radiológica - Clasificación - Tratamiento - Algoritmo del tratamiento - Técnicas quirúrgica - Complicaciones - Resumen

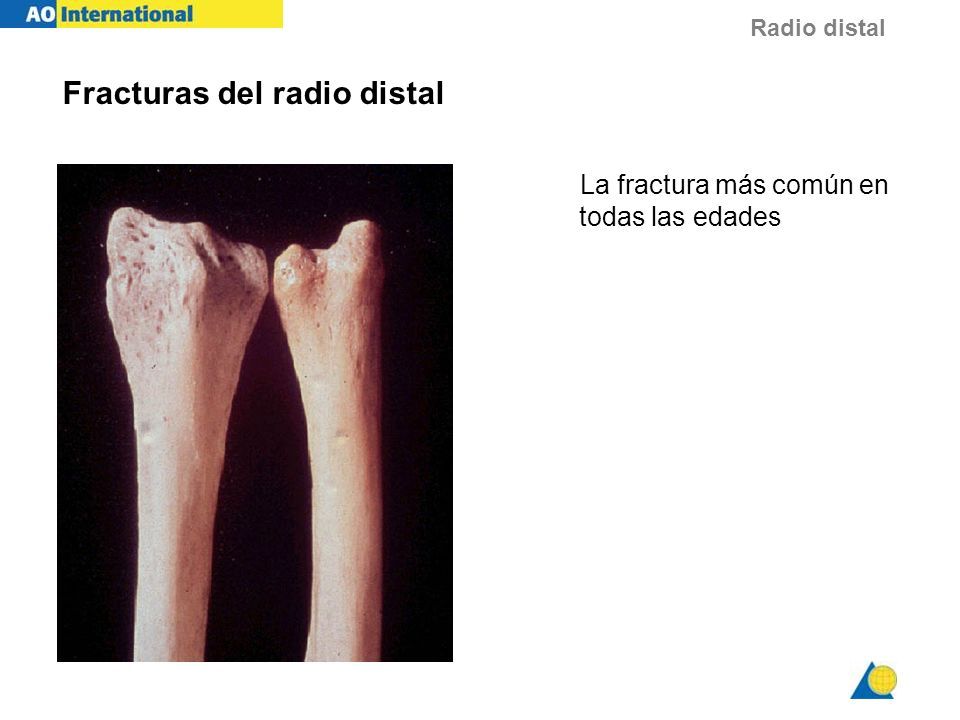

3 Radio distal Fracturas del radio distal La fractura más común en todas las edades

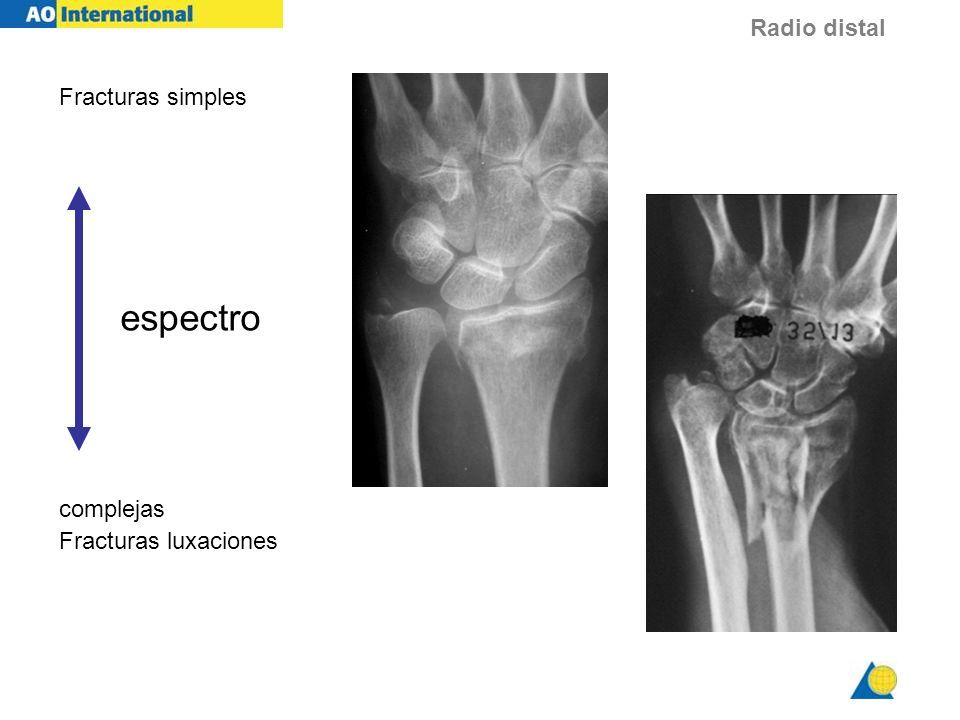

4 Radio distal Fracturas simples complejas Fracturas luxaciones espectro

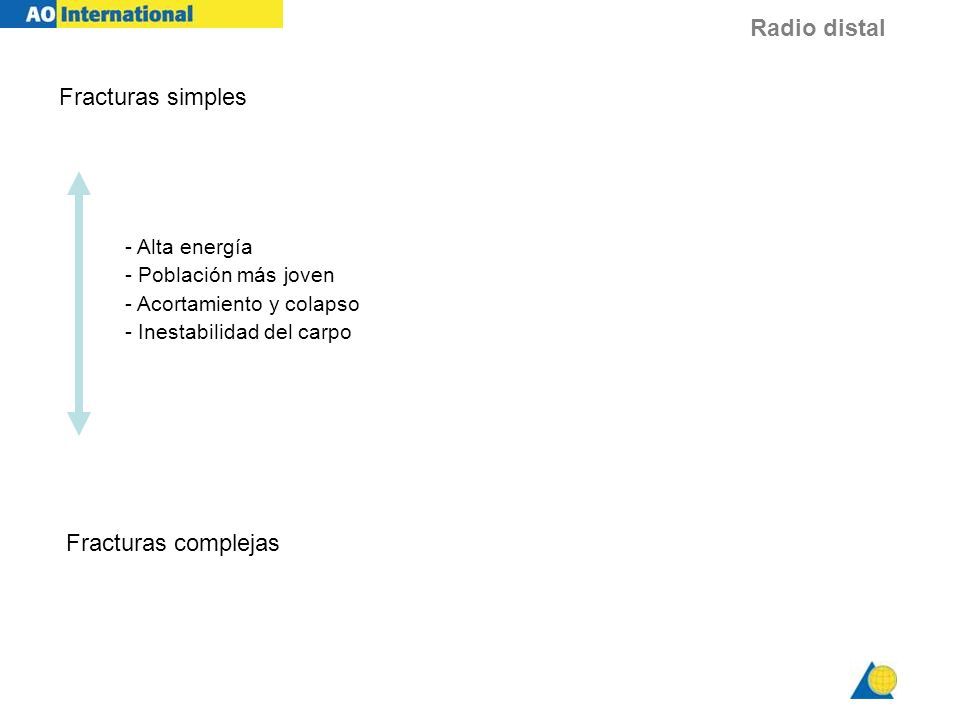

5 Radio distal Fracturas simples - Alta energía - Población más joven - Acortamiento y colapso - Inestabilidad del carpo Fracturas complejas

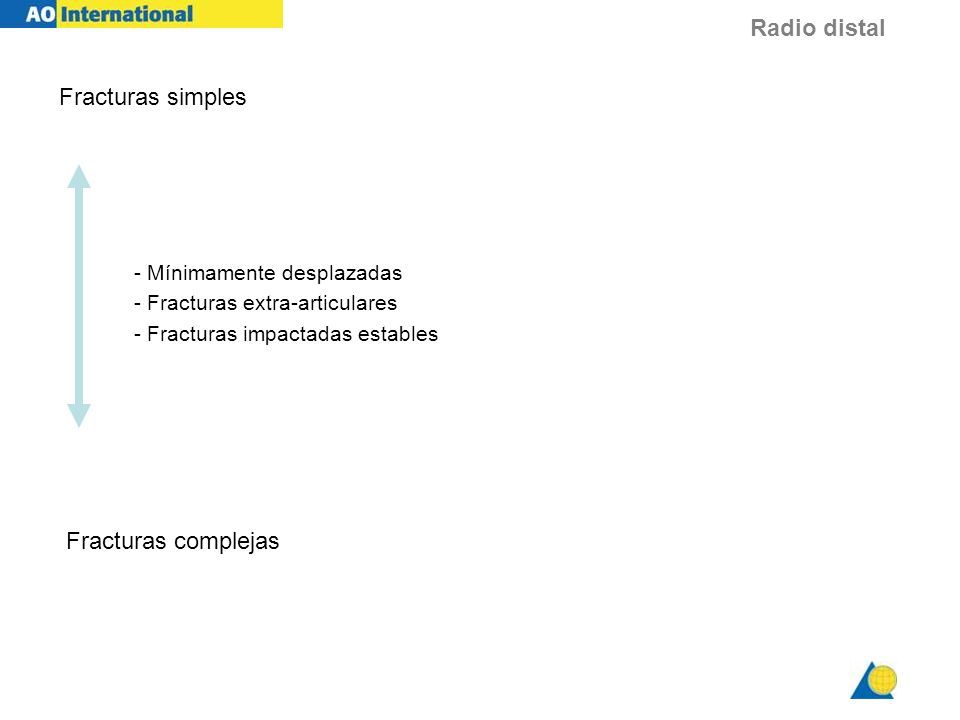

6 Radio distal Fracturas simples - Mínimamente desplazadas - Fracturas extra-articulares - Fracturas impactadas estables Fracturas complejas

7 Radio distal Fractura del radio distal La lesión ósea más común en todas las edades Lesiones asociadas: - Lesión del ligamento EL (escafo- lunar) - Ligamento LG (lunato-ganchoso) i - Lesión del fibrocartílago triangular (FCT) - Fractura del escafoides

8 Radio distal Evaluación radiológica - recordar la anatomía normal 1)Báscula palmar : media 11°(1–21) → báscula dorsal 2)Báscula radial : media 23°(13–30) 3) Longitud radial : media 10 mm 4) Discrepancia ulnar :0±2 mm (comparada con el lado sano) 1 2 3 4

9 Radio distal Evaluación radiológica 5) Desplazamiento radial (comparado con el lado sano) 6) Congruencia articular (escalón) 5 6

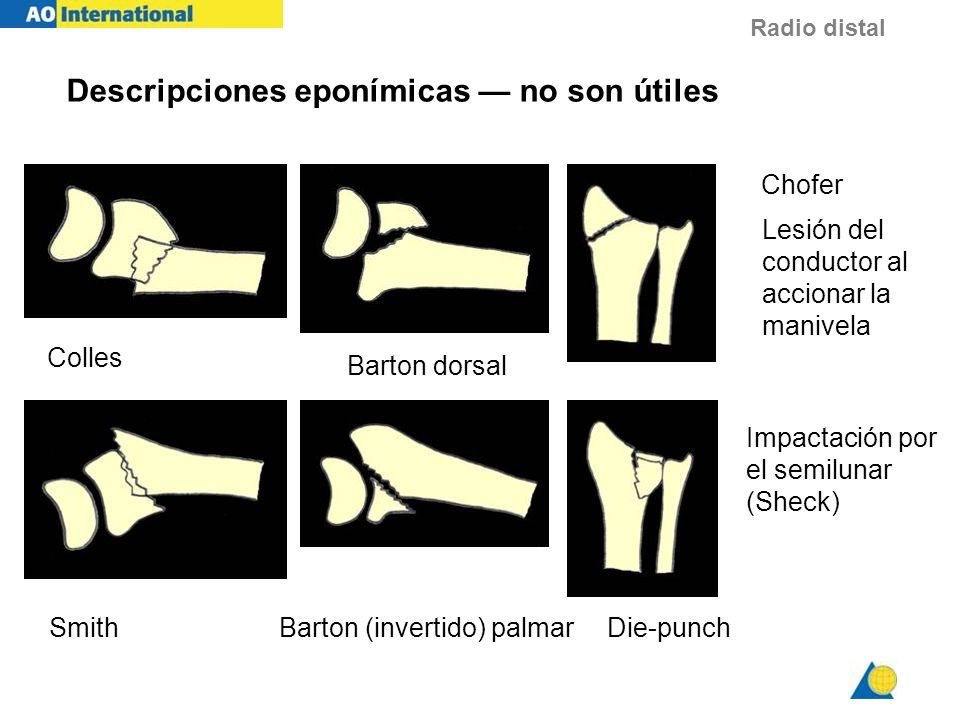

10 Radio distal Descripciones eponímicas — no son útiles Colles Barton dorsal Chofer Lesión del conductor al accionar la manivela SmithBarton (invertido) palmarDie-punch Impactación por el semilunar (Sheck)

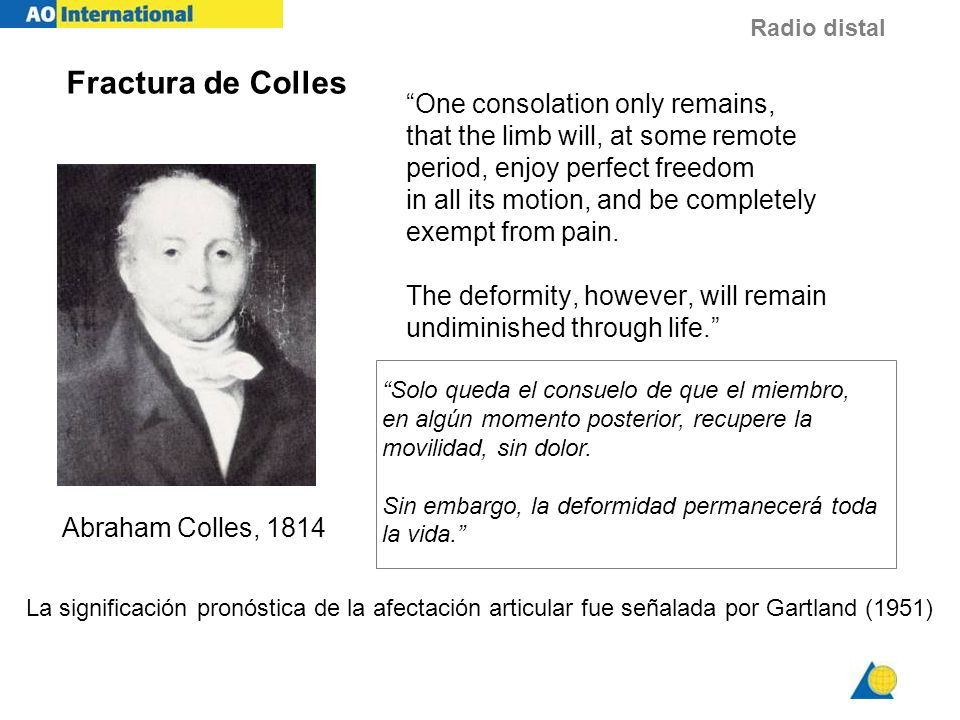

11 Radio distal “One consolation only remains, that the limb will, at some remote period, enjoy perfect freedom in all its motion, and be completely exempt from pain. The deformity, however, will remain undiminished through life.” Abraham Colles, 1814 Fractura de Colles La significación pronóstica de la afectación articular fue señalada por Gartland (1951) “Solo queda el consuelo de que el miembro, en algún momento posterior, recupere la movilidad, sin dolor. Sin embargo, la deformidad permanecerá toda la vida.”

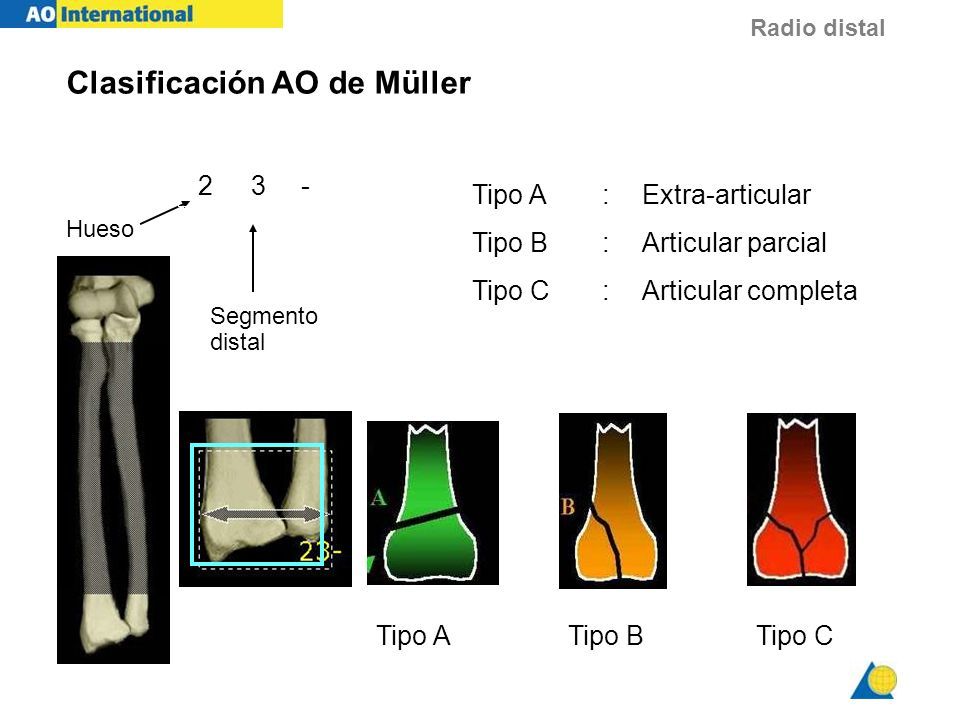

12 Radio distal Clasificación AO de Müller Segmento distal Hueso - 23 Tipo B Tipo A Tipo A:Extra-articular Tipo B:Articular parcial Tipo C: Articular completa Tipo C

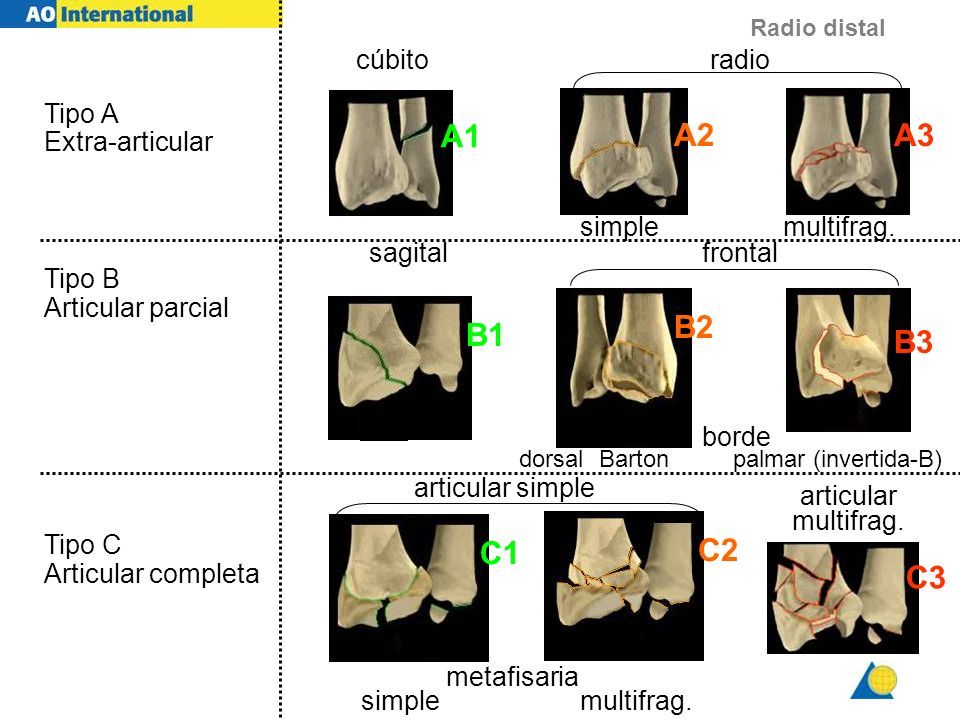

13 Radio distal Tipo A Extra-articular Tipo B Articular parcial A1 A2 A3 B1 B3 B2 sagitalfrontal multifrag.simple borde palmar (invertida-B))dorsal (Barton) C1C2 cúbitoradio metafisaria simplemultifrag. articular simple articular multifrag. C3 Tipo C Articular completa

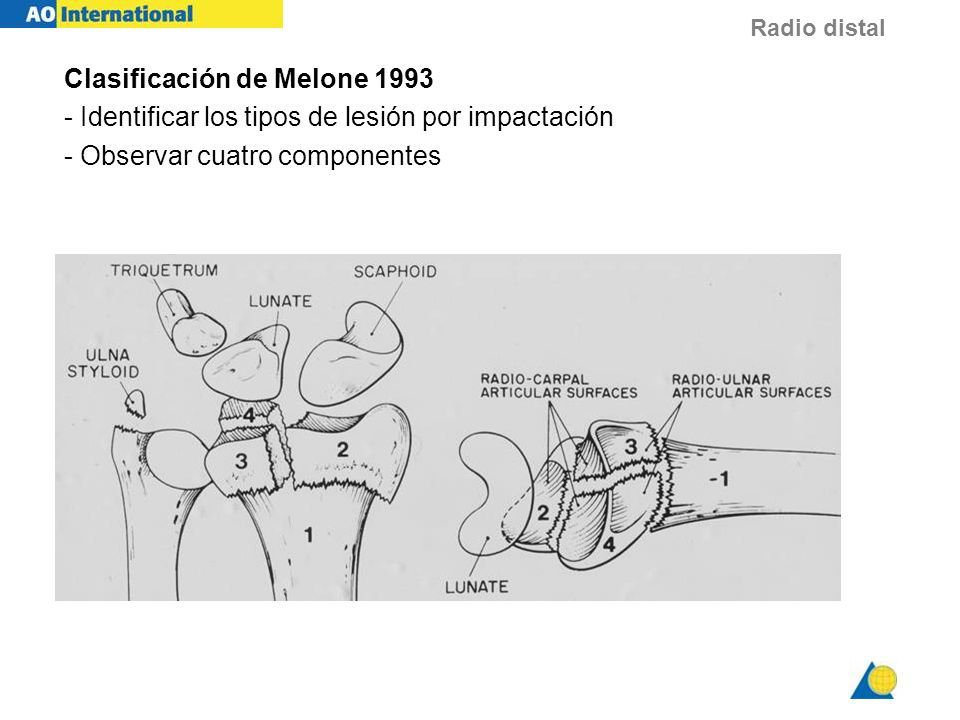

14 Radio distal Clasificación de Melone 1993 - Identificar los tipos de lesión por impactación - Observar cuatro componentes

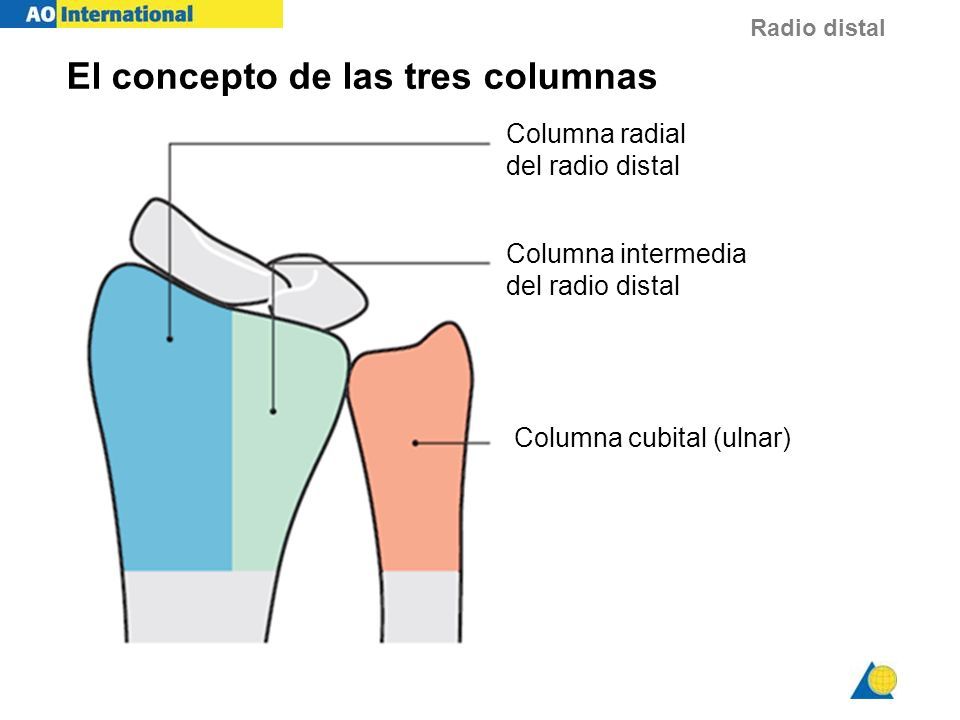

15 Radio distal El concepto de las tres columnas Rikli, Regazzoni J Bone Joint Surg 1996 Columna radial del radio distal Columna intermedia del radio distal Columna cubital (ulnar)

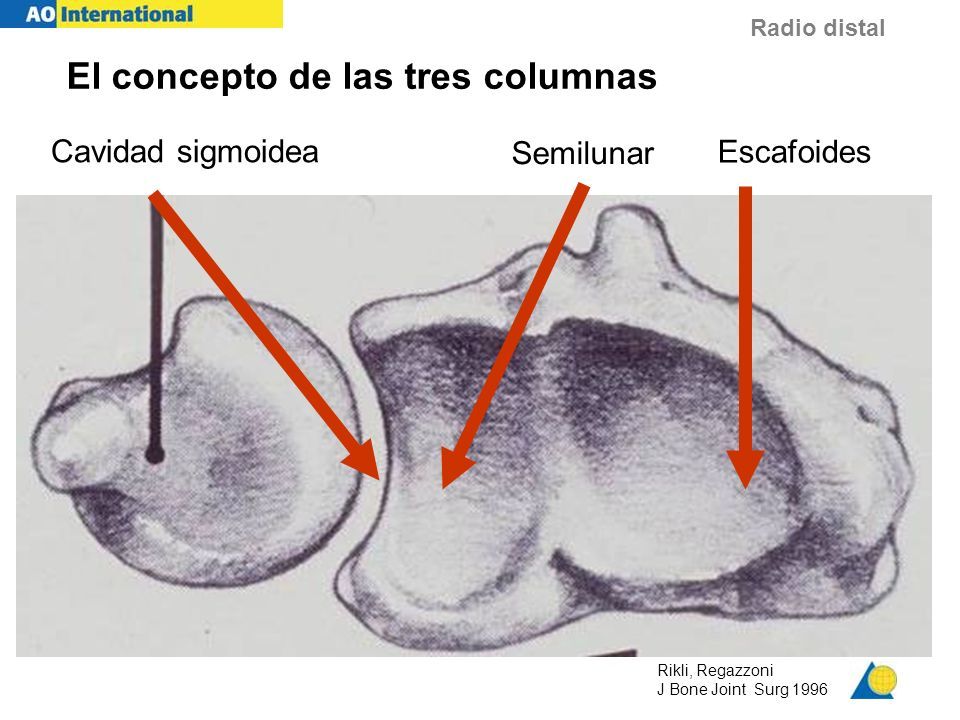

16 Radio distal Cavidad sigmoidea Semilunar Escafoides Rikli, Regazzoni J Bone Joint Surg 1996 El concepto de las tres columnas

17 Radio distal estableinestable desplazamiento 2º Desplazamiento 2º Reductible Irreductible/inestable Extraaarticular (A2) Intraarticular (B1,C1) Extraarticular (A3) Intraarticular Reducción cerrada Parcial (B1, B2, B3) Completa (C2, C3) Yeso o férula Yeso o férula RAFI Agujas K Tornillos Placa Tirante RAFI Agujas K Tornillos Placa Tirante Tratamiento funcional No desplazada Desplazada Fractura del radio distal Agujas percutáneas Fijador externo ± injerto óseo Placa Fijador externo ± injerto óseo Placa Fijador externo RAFI limitada Injerto óseo Agujas K Placa e Injerto óseo Fijador externo RAFI limitada Injerto óseo Agujas K Placa e Injerto óseo

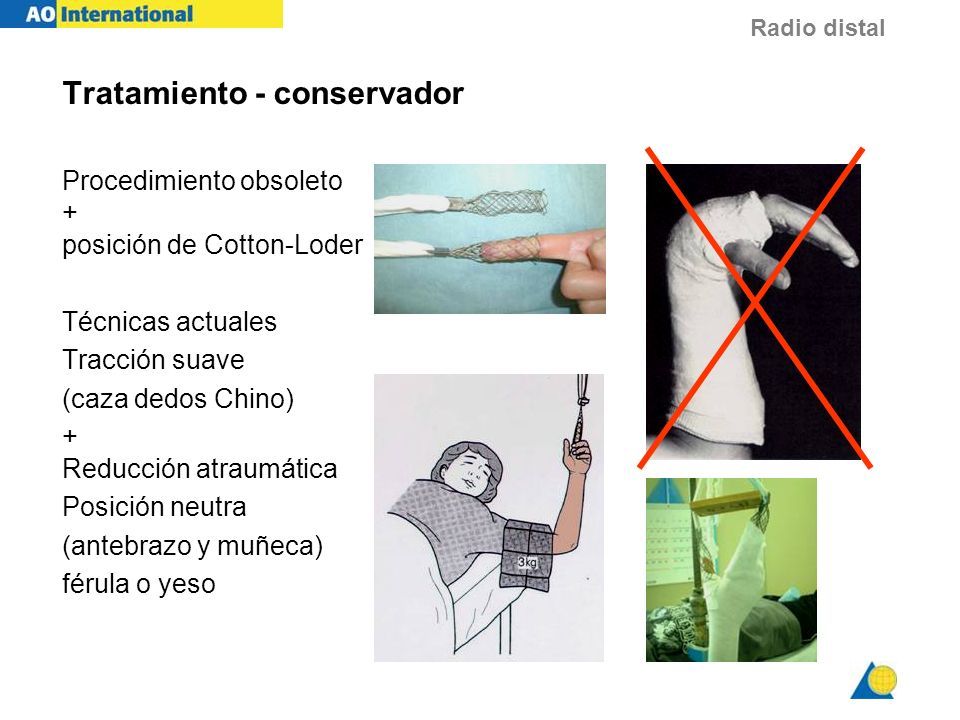

18 Radio distal Tratamiento - conservador Procedimiento obsoleto + posición de Cotton-Loder Técnicas actuales Tracción suave (caza dedos Chino) + Reducción atraumática Posición neutra (antebrazo y muñeca) férula o yeso

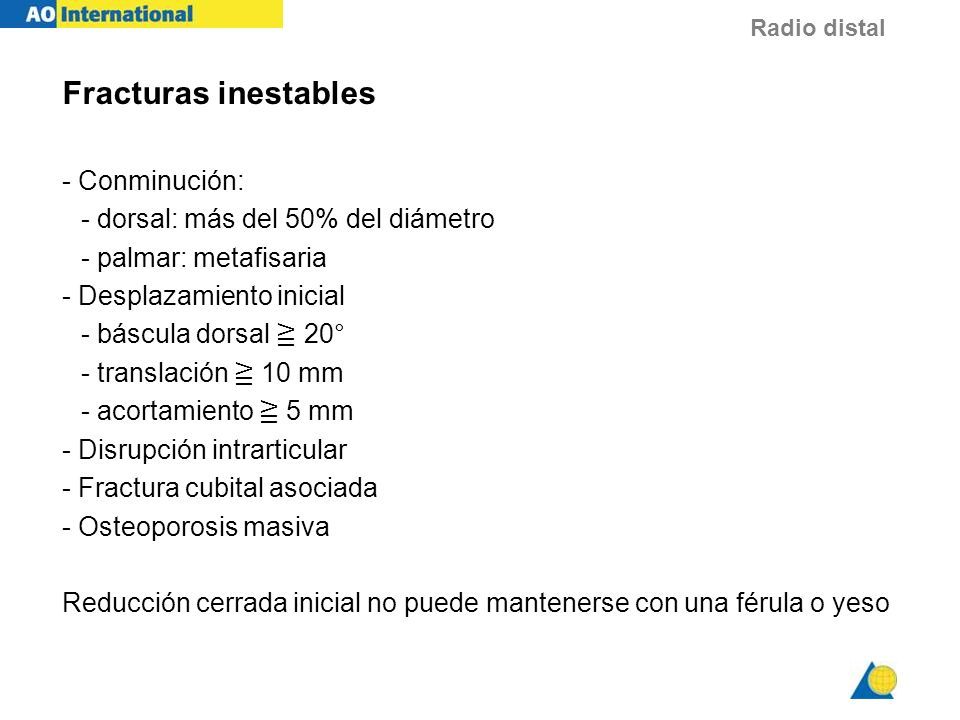

19 Radio distal Fracturas inestables - Conminución: - dorsal: más del 50% del diámetro - palmar: metafisaria - Desplazamiento inicial - báscula dorsal ≧ 20° - translación ≧ 10 mm - acortamiento ≧ 5 mm - Disrupción intrarticular - Fractura cubital asociada - Osteoporosis masiva Reducción cerrada inicial no puede mantenerse con una férula o yeso

20 Radio distal estableinestable desplazamiento 2º Desplazamiento 2º Reductible Irreductible/inestable Extraaarticular (A2) Intraarticular (B1,C1) Extraarticular (A3) Intraarticular Reducción cerrada Parcial (B1, B2, B3) Completa (C2, C3) Yeso o férula Yeso o férula RAFI Agujas K Tornillos Placa Tirante RAFI Agujas K Tornillos Placa Tirante Tratamiento funcional No desplazada Desplazada Fractura del radio distal Agujas percutáneas Fijador externo ± injerto óseo Placa Fijador externo ± injerto óseo Placa Fijador externo RAFI limitada Injerto óseo Agujas K Placa e Injerto óseo Fijador externo RAFI limitada Injerto óseo Agujas K Placa e Injerto óseo

21 Radio distal Agujas K percutáneas Fractura 23-C1. Hombre de 48 años

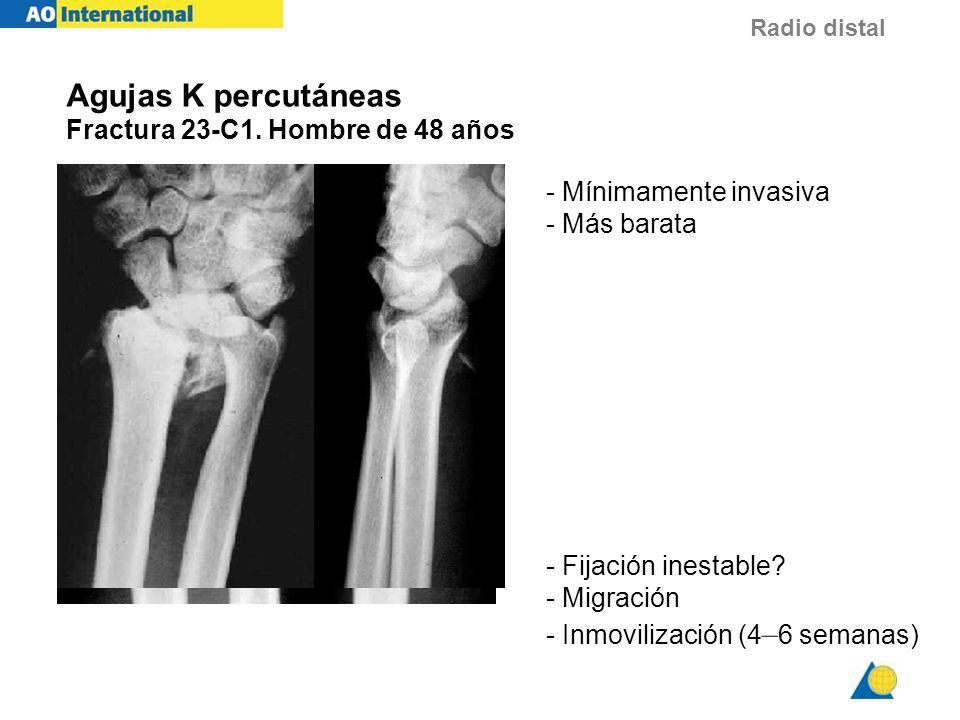

22 Radio distal 10 m - Fijación inestable? - Migración - Inmovilización (4 – 6 semanas) - Mínimamente invasiva - Más barata Agujas K percutáneas Fractura 23-C1. Hombre de 48 años

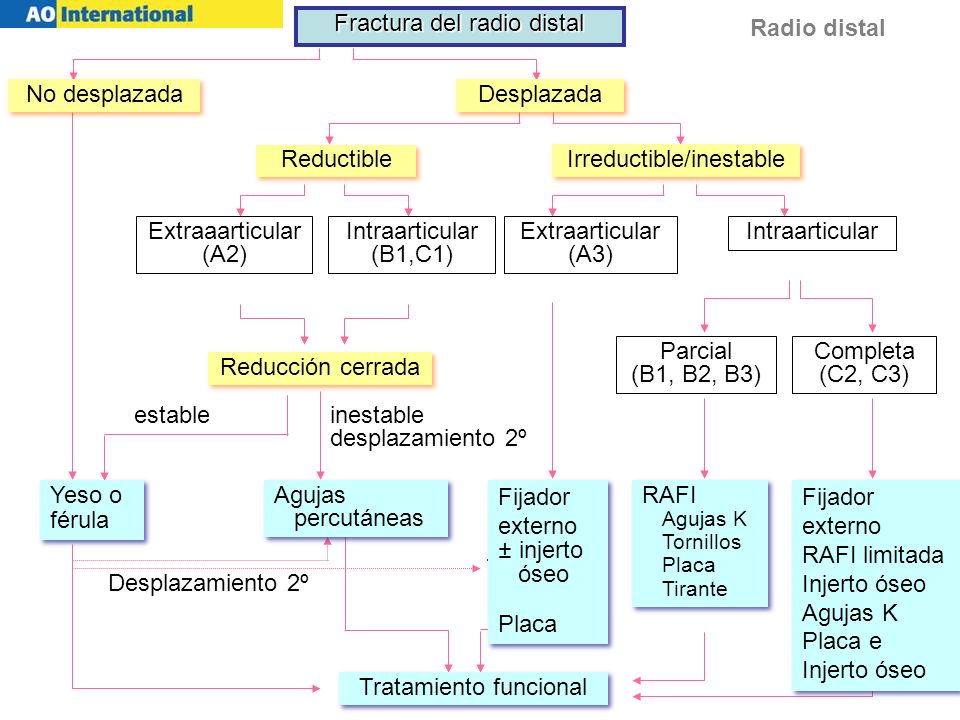

23 Radio distal estableinestable desplazamiento 2º Desplazamiento 2º Reductible Irreductible/inestable Extraaarticular (A2) Intraarticular (B1,C1) Extraarticular (A3) Intraarticular Reducción cerrada Parcial (B1, B2, B3) Completa (C2, C3) Yeso o férula Yeso o férula RAFI Agujas K Tornillos Placa Tirante RAFI Agujas K Tornillos Placa Tirante Tratamiento funcional No desplazada Desplazada Fractura del radio distal Agujas percutáneas Fijador externo ± injerto óseo Placa Fijador externo ± injerto óseo Placa Fijador externo RAFI limitada Injerto óseo Agujas K Placa e Injerto óseo Fijador externo RAFI limitada Injerto óseo Agujas K Placa e Injerto óseo

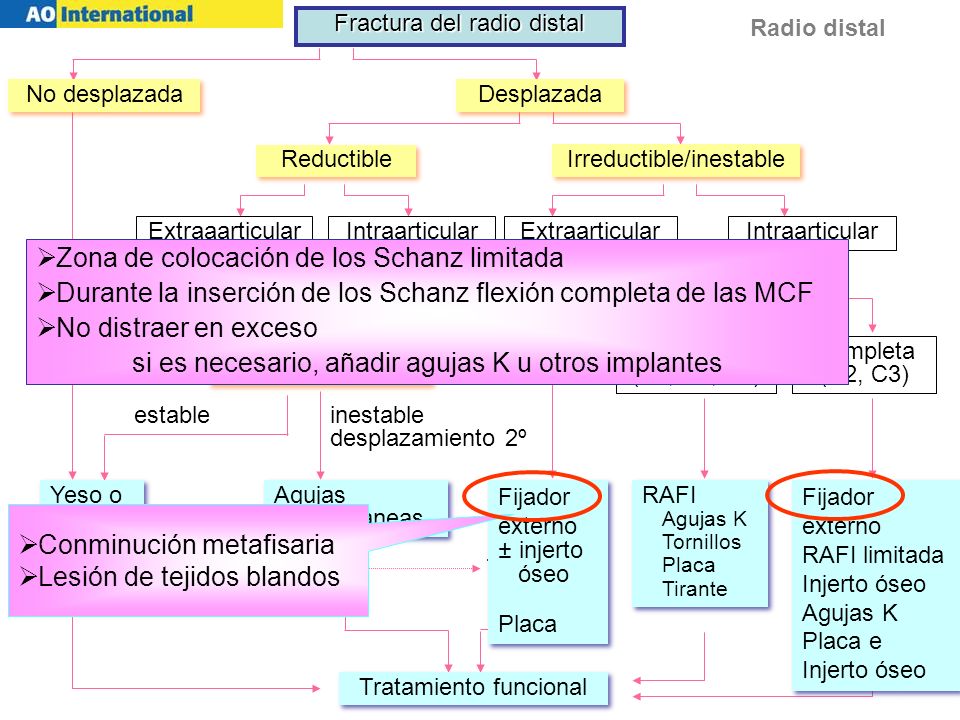

24 Radio distal estableinestable desplazamiento 2º Desplazamiento 2º Reductible Irreductible/inestable Extraaarticular (A2) Intraarticular (B1,C1) Extraarticular (A3) Intraarticular Reducción cerrada Parcial (B1, B2, B3) Completa (C2, C3) Yeso o férula Yeso o férula RAFI Agujas K Tornillos Placa Tirante RAFI Agujas K Tornillos Placa Tirante Tratamiento funcional No desplazada Desplazada Fractura del radio distal Agujas percutáneas Fijador externo ± injerto óseo Placa Fijador externo ± injerto óseo Placa Fijador externo RAFI limitada Injerto óseo Agujas K Placa e Injerto óseo Fijador externo RAFI limitada Injerto óseo Agujas K Placa e Injerto óseo  Zona de colocación de los Schanz limitada  Durante la inserción de los Schanz flexión completa de las MCF  No distraer en exceso si es necesario, añadir agujas K u otros implantes  Conminución metafisaria  Lesión de tejidos blandos

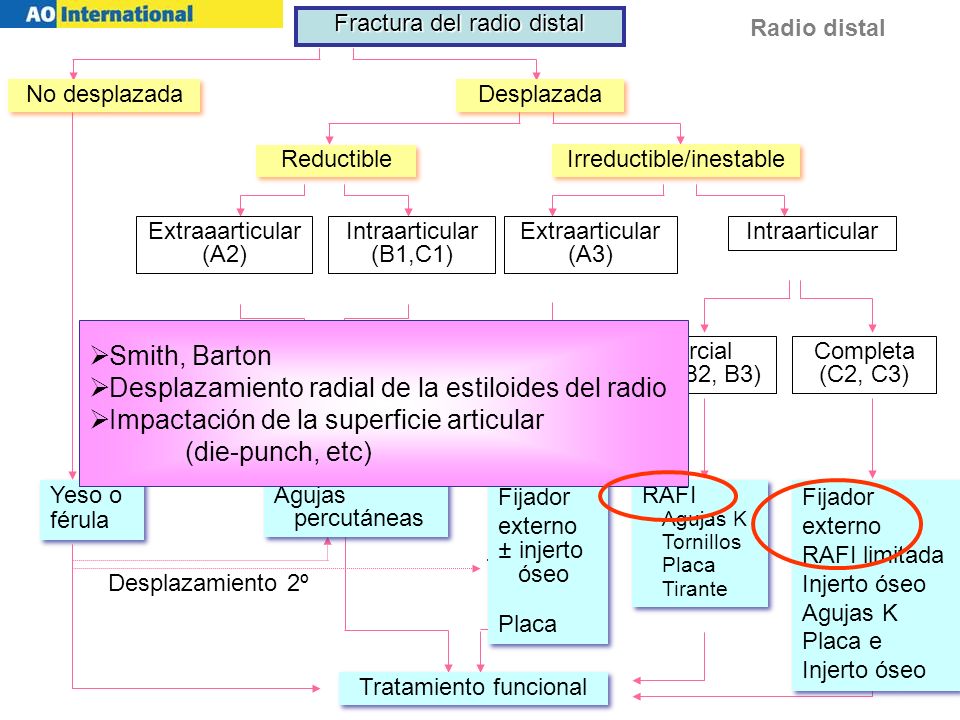

25 Radio distal estableinestable desplazamiento 2º Desplazamiento 2º Reductible Irreductible/inestable Extraaarticular (A2) Intraarticular (B1,C1) Extraarticular (A3) Intraarticular Reducción cerrada Parcial (B1, B2, B3) Completa (C2, C3) Yeso o férula Yeso o férula RAFI Agujas K Tornillos Placa Tirante RAFI Agujas K Tornillos Placa Tirante Tratamiento funcional No desplazada Desplazada Fractura del radio distal Agujas percutáneas Fijador externo ± injerto óseo Placa Fijador externo ± injerto óseo Placa Fijador externo RAFI limitada Injerto óseo Agujas K Placa e Injerto óseo Fijador externo RAFI limitada Injerto óseo Agujas K Placa e Injerto óseo  Smith, Barton  Desplazamiento radial de la estiloides del radio  Impactación de la superficie articular (die-punch, etc)

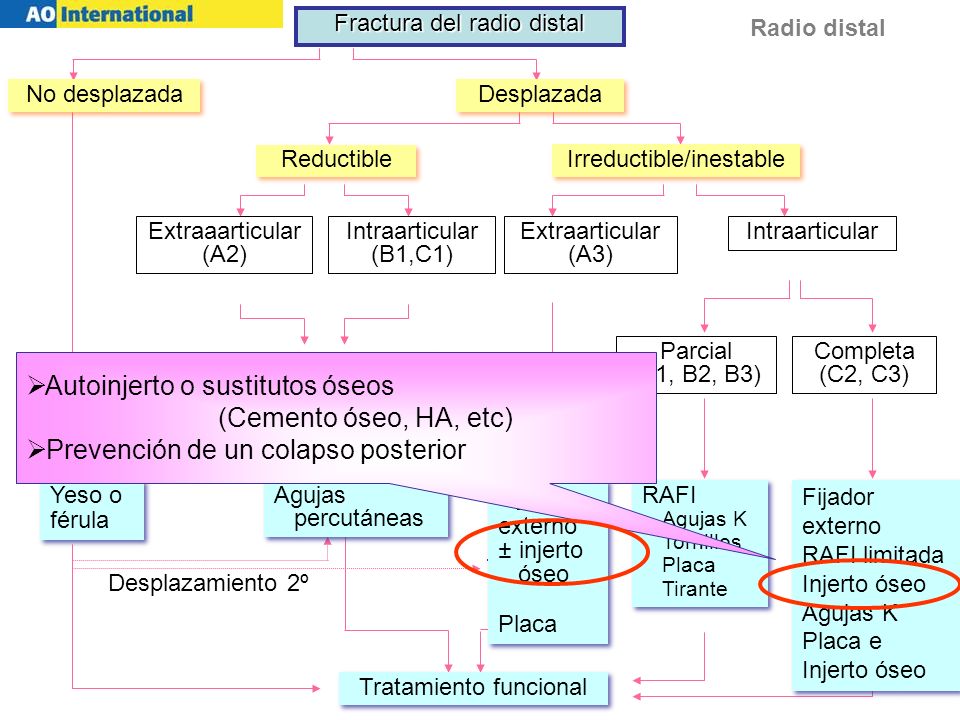

26 Radio distal estableinestable desplazamiento 2º Desplazamiento 2º Reductible Irreductible/inestable Extraaarticular (A2) Intraarticular (B1,C1) Extraarticular (A3) Intraarticular Reducción cerrada Parcial (B1, B2, B3) Completa (C2, C3) Yeso o férula Yeso o férula RAFI Agujas K Tornillos Placa Tirante RAFI Agujas K Tornillos Placa Tirante Tratamiento funcional No desplazada Desplazada Fractura del radio distal Agujas percutáneas Fijador externo ± injerto óseo Placa Fijador externo ± injerto óseo Placa Fijador externo RAFI limitada Injerto óseo Agujas K Placa e Injerto óseo Fijador externo RAFI limitada Injerto óseo Agujas K Placa e Injerto óseo  Autoinjerto o sustitutos óseos (Cemento óseo, HA, etc)  Prevención de un colapso posterior

27 Radio distal RAFI limitada, hidroxiapatita (Norian) injerto, Agujas K y fijador externo Fractura 23-C3. Mujer de 54 años 1 mes tras la lesión

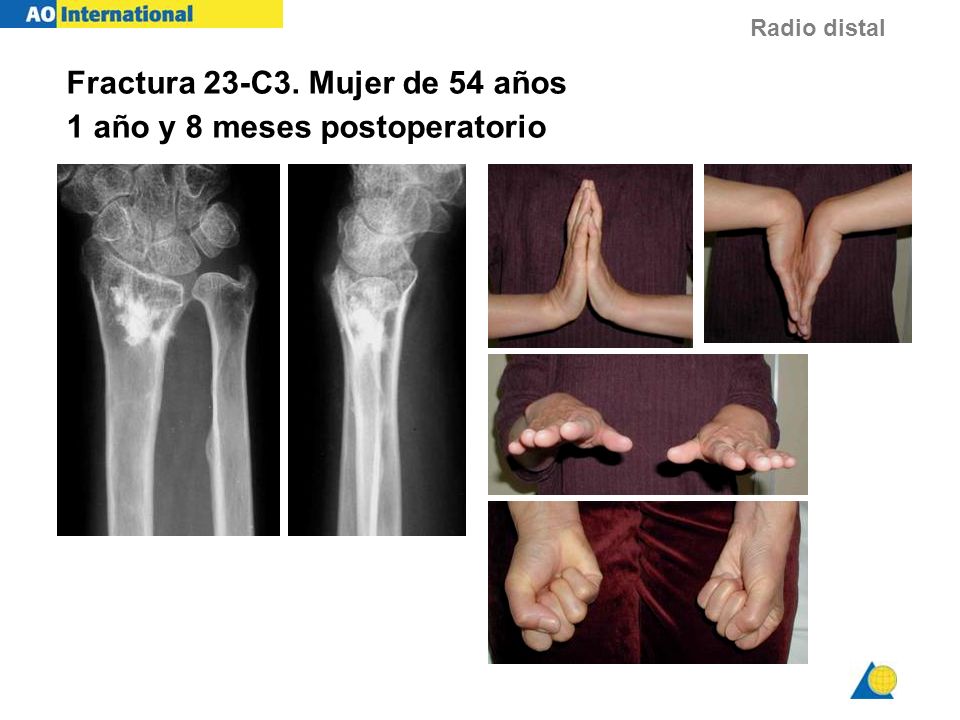

28 Radio distal Fractura 23-C3. Mujer de 54 años 1 año y 8 meses postoperatorio

29 Radio distal Fractura 23-C2, Gustilo tipo IIIA Mujer de 66 años Fijador externo Agujas K injerto óseo

30 Radio distal Mujer de 66 años A los 2 años postoperatorios

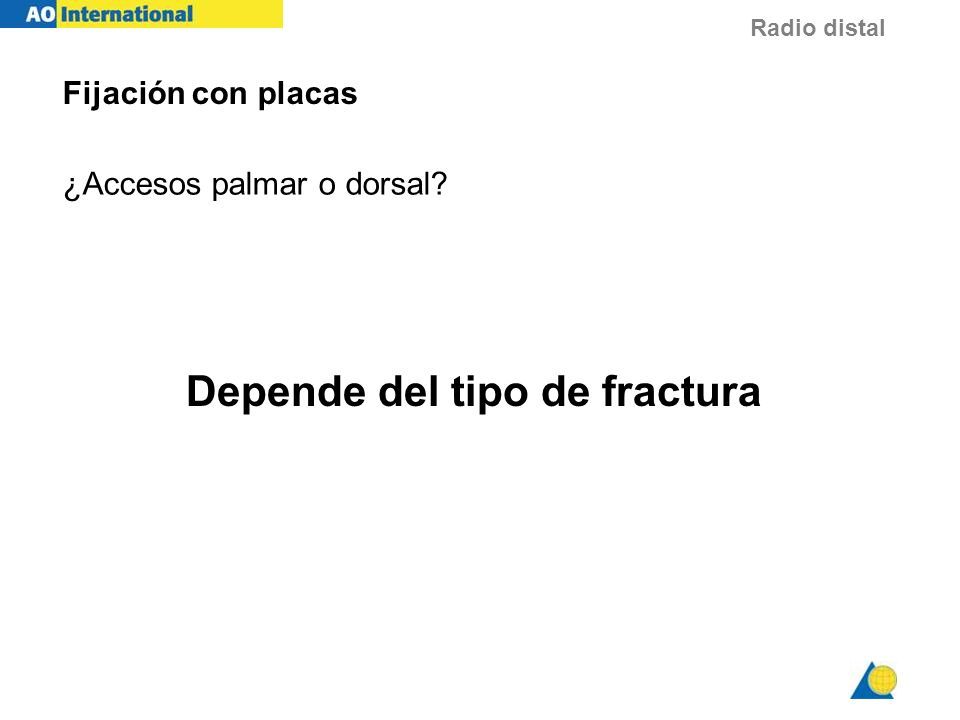

31 Radio distal Fijación con placas ¿Accesos palmar o dorsal? Depende del tipo de fractura

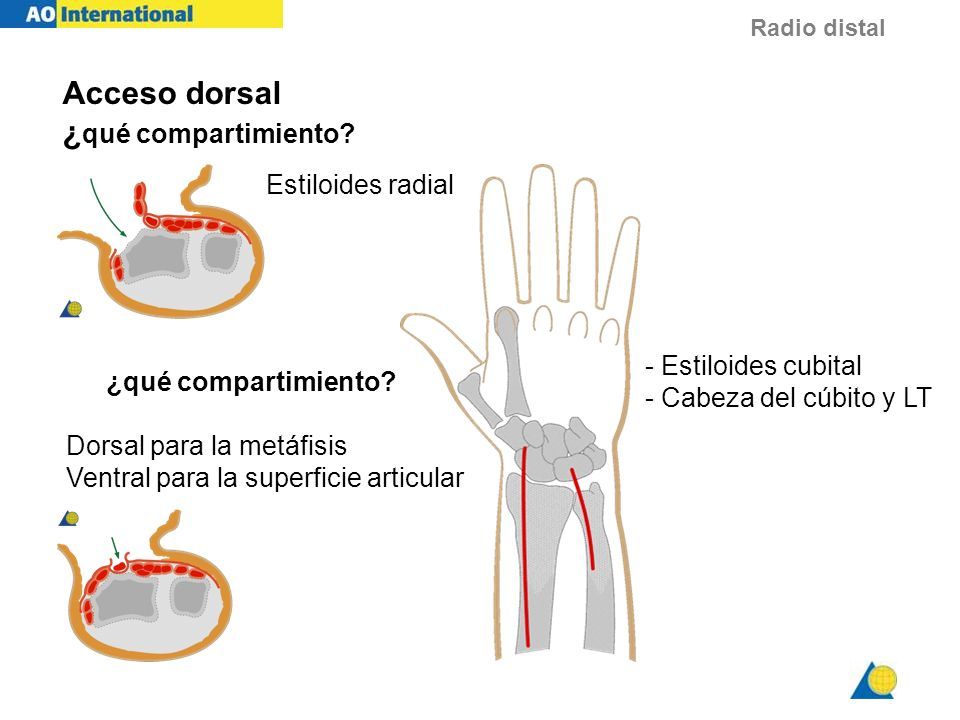

32 Radio distal Acceso dorsal ¿ qué compartimiento? ¿qué compartimiento? Estiloides radial Dorsal para la metáfisis Ventral para la superficie articular - Estiloides cubital - Cabeza del cúbito y LT

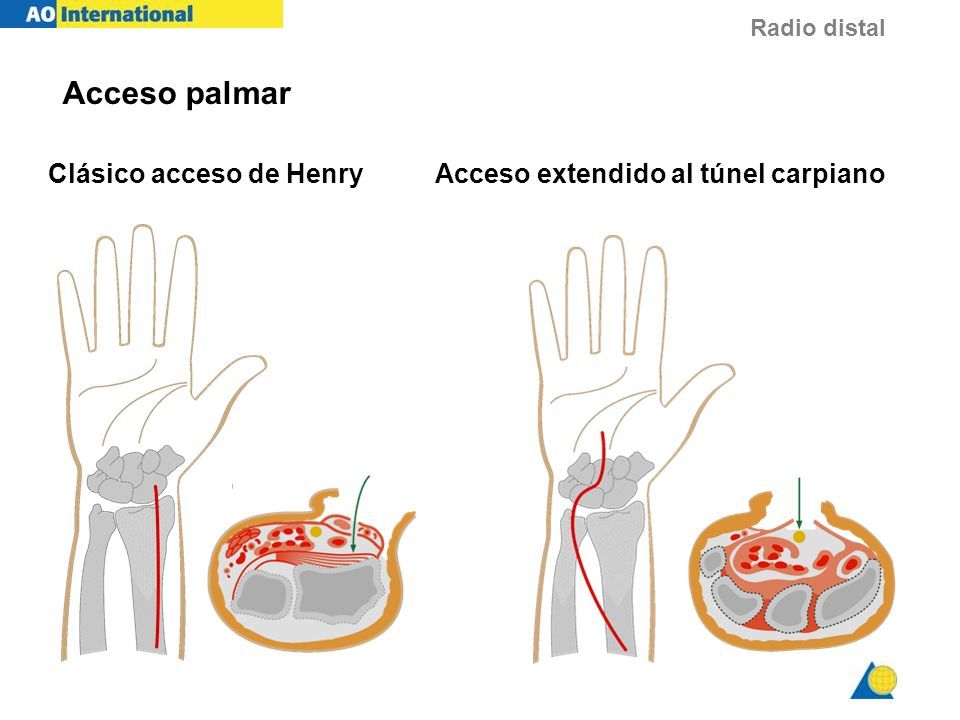

33 Radio distal Acceso palmar Clásico acceso de HenryAcceso extendido al túnel carpiano

34 Radio distal Fractura 23-B3 (invertida de Barton) Placa simple de sostén

35 Radio distal Fractura 23-C3 Mujer de 64 años - Cizallamiento palmar + fx. metafisaria dorsal - Reconstrucción palmar: placa de sostén - Reconstrucción dorsal: fijador externo Yeso

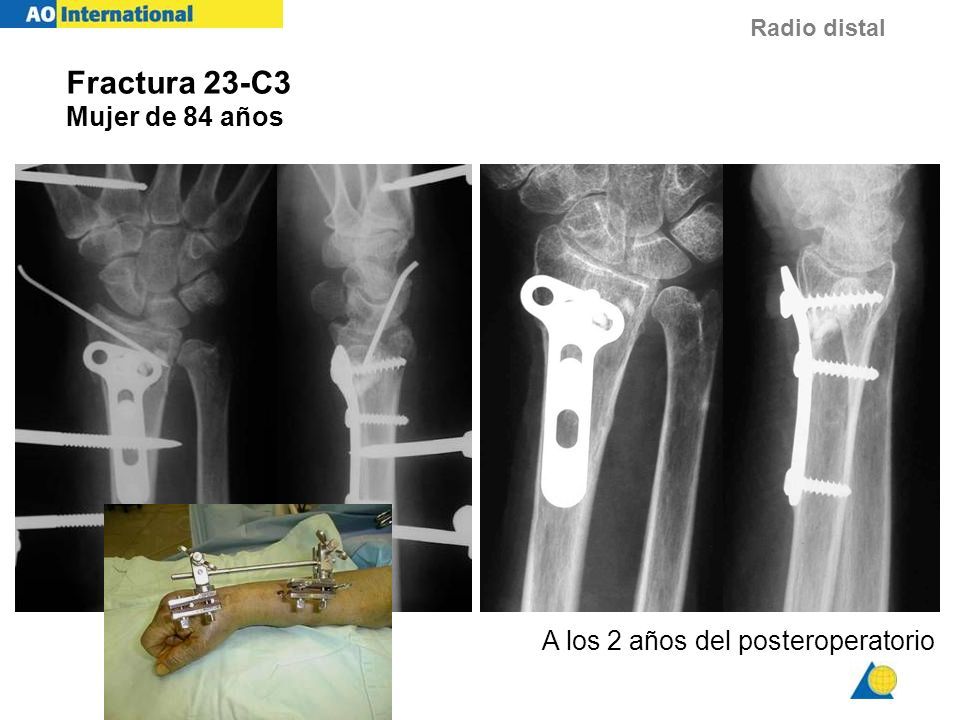

36 Radio distal Fractura 23-C3 Mujer de 84 años A los 2 años del posteroperatorio

37 Radio distal TH 84y f 2y 1m Fractura 23-C3 Mujer de 84 años A los 2 años del posteroperatorio

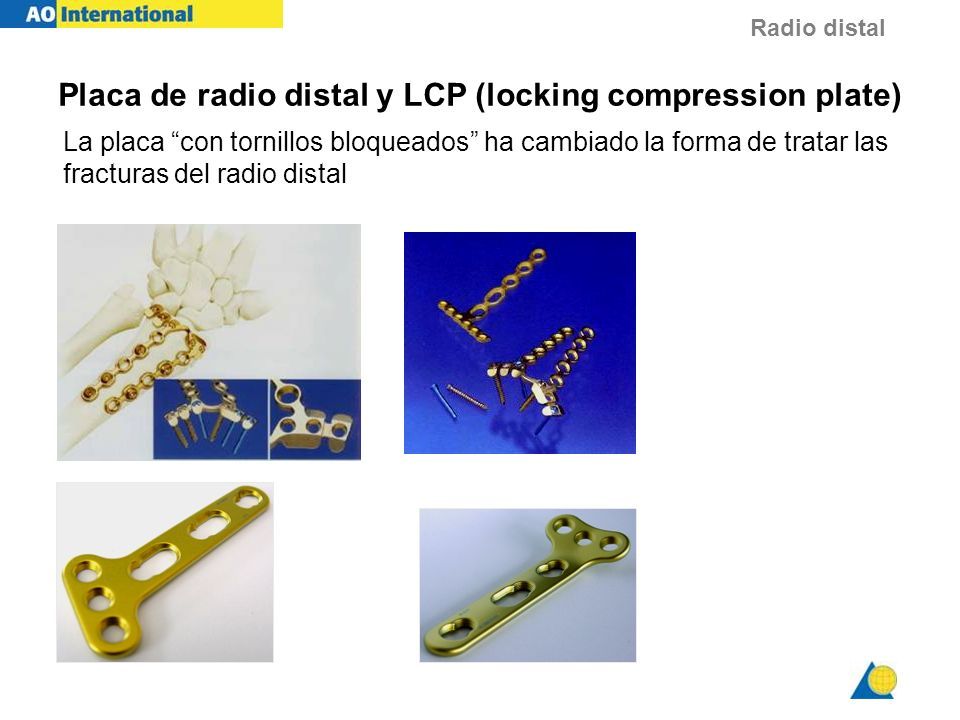

38 Radio distal Placa de radio distal y LCP (locking compression plate) La placa “con tornillos bloqueados” ha cambiado la forma de tratar las fracturas del radio distal

39 Radio distal Fractura 23-C3, Hombre de 58 años

40 Radio distal Aun en una fractura muy conminuta la estabilidad que se consigue con una placa de radio distal es satisfactoria. A los 16 meses del postoperatorio Fractura 23-C3, Hombre de 58 años

41 Radio distal KF 57y f Fractura 23-C3, mujer de 57 años

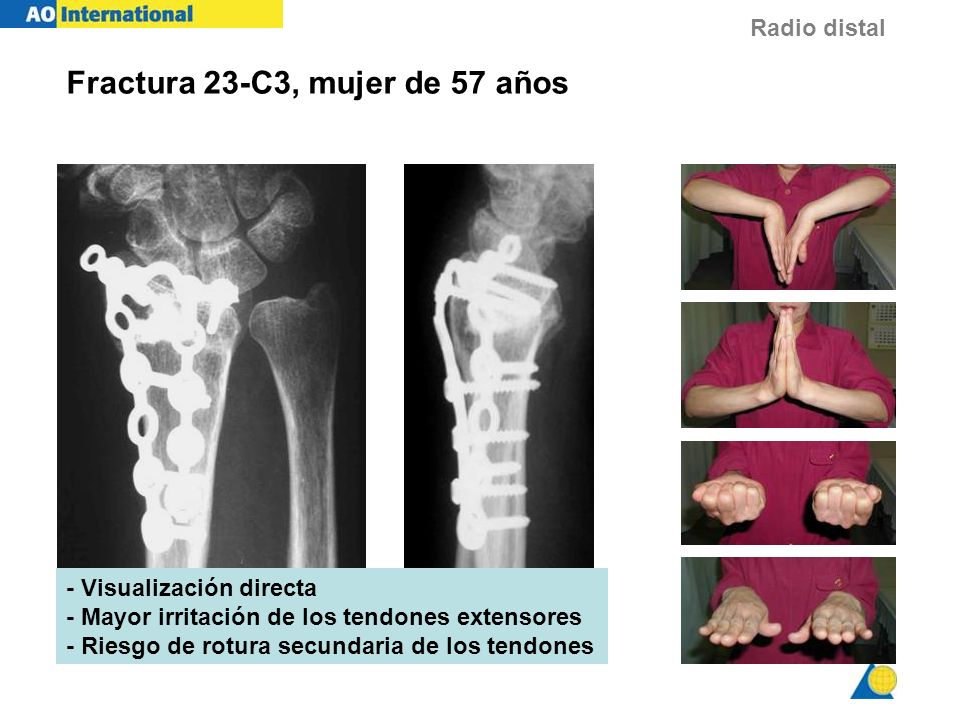

42 Radio distal 8 m Dorsal approach - Visualización directa - Mayor irritación de los tendones extensores - Riesgo de rotura secundaria de los tendones Fractura 23-C3, mujer de 57 años

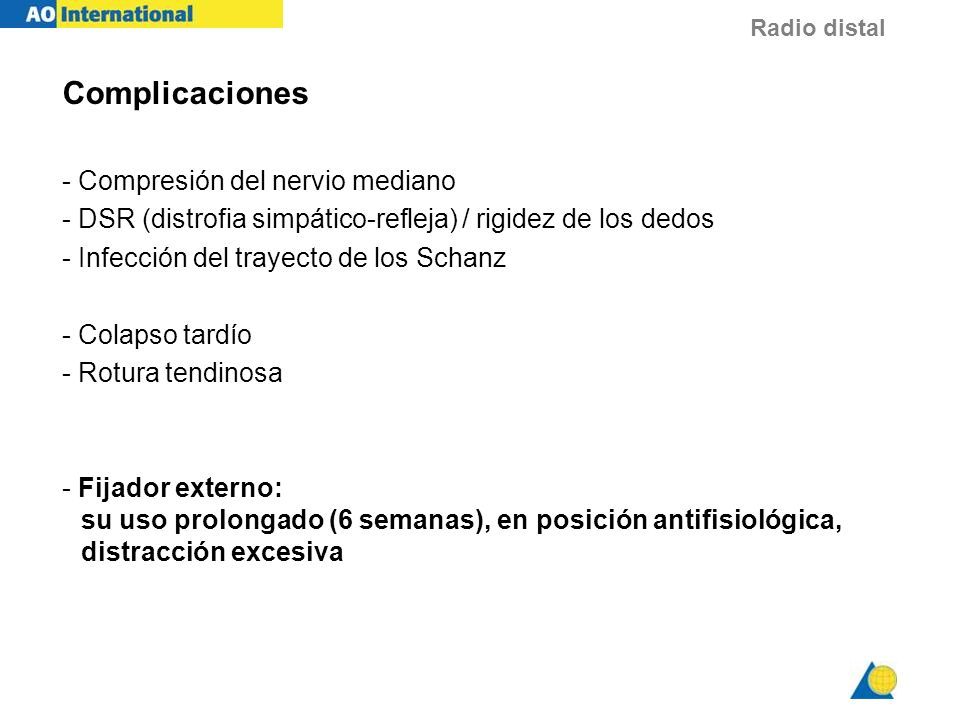

43 Radio distal Complicaciones - Compresión del nervio mediano - DSR (distrofia simpático-refleja) / rigidez de los dedos - Infección del trayecto de los Schanz - Colapso tardío - Rotura tendinosa - Fijador externo: su uso prolongado (6 semanas), en posición antifisiológica, distracción excesiva

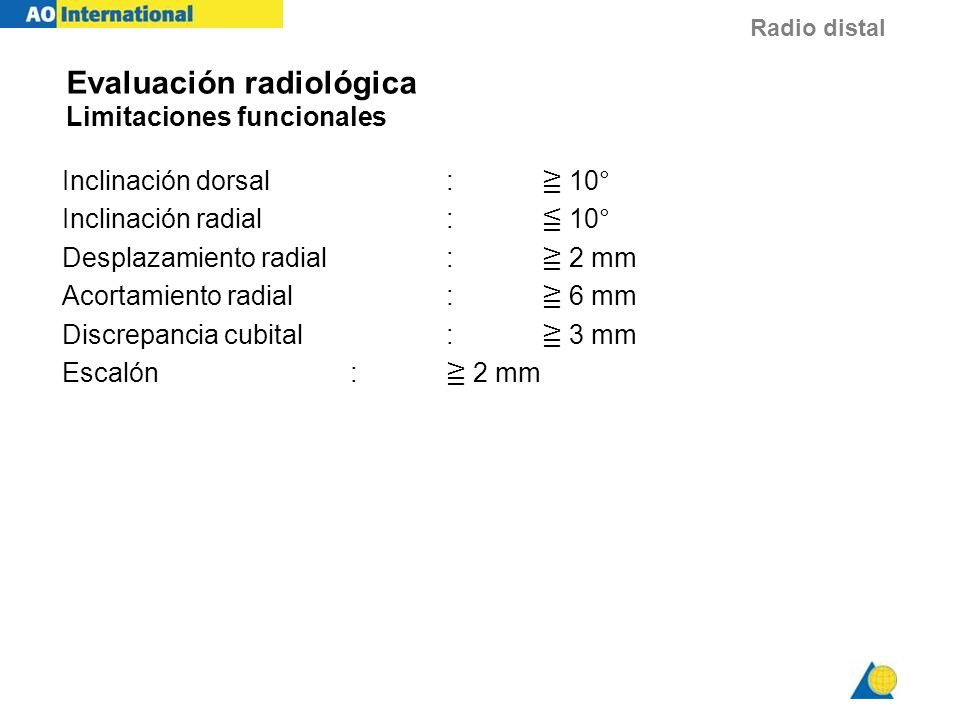

44 Radio distal Inclinación dorsal: ≧ 10° Inclinación radial: ≦ 10° Desplazamiento radial: ≧ 2 mm Acortamiento radial: ≧ 6 mm Discrepancia cubital: ≧ 3 mm Escalón: ≧ 2 mm Evaluación radiológica Limitaciones funcionales

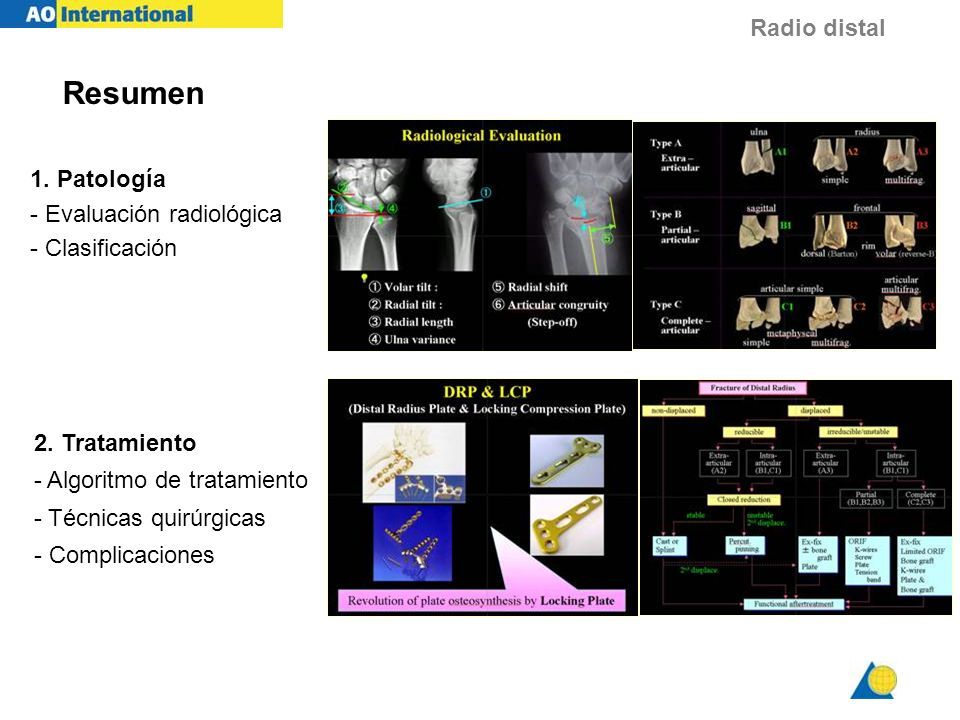

45 Radio distal Resumen 1. Patología - Evaluación radiológica - Clasificación 2. Tratamiento - Algoritmo de tratamiento - Técnicas quirúrgicas - Complicaciones

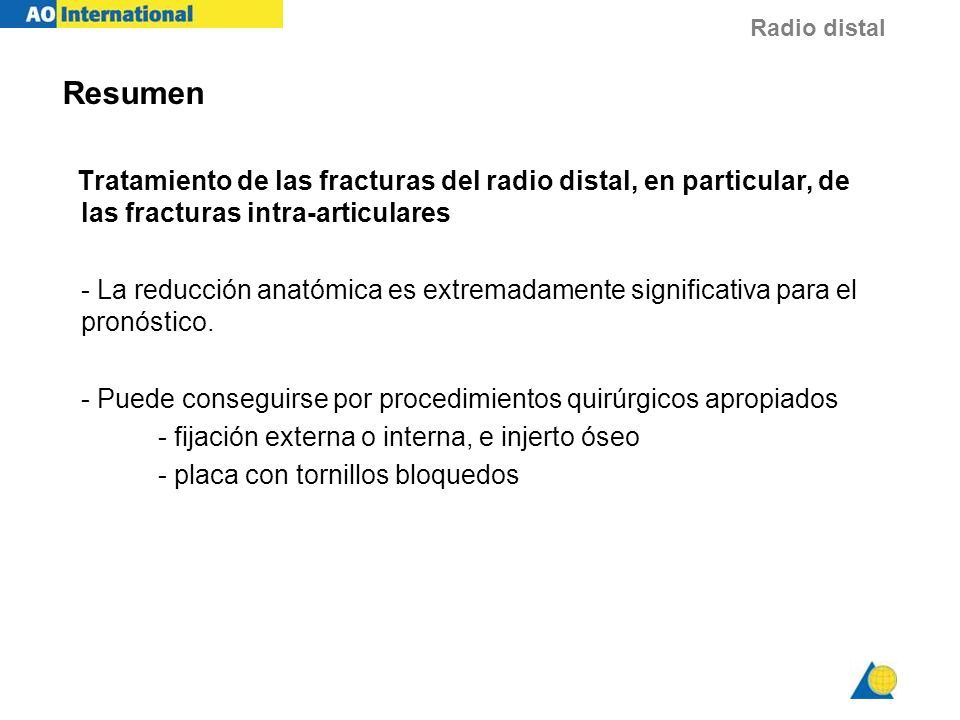

46 Radio distal Resumen Tratamiento de las fracturas del radio distal, en particular, de las fracturas intra-articulares - La reducción anatómica es extremadamente significativa para el pronóstico. - Puede conseguirse por procedimientos quirúrgicos apropiados - fijación externa o interna, e injerto óseo - placa con tornillos bloquedos
