Lámpara quirúrgica HyLED 9 Series

Presentación del tema: "Lámpara quirúrgica HyLED 9 Series"— Transcripción de la presentación:

1 Lámpara quirúrgica HyLED 9 Series
Surgical Products Business Unit 2013 Amanda Chen

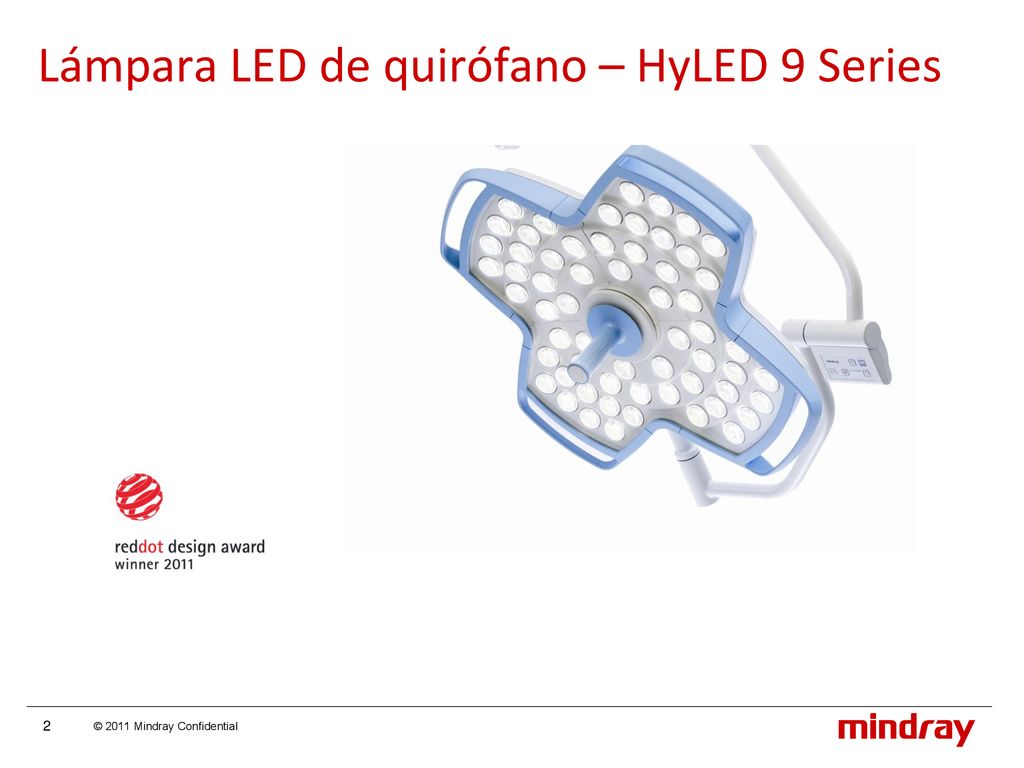

2 Lámpara LED de quirófano – HyLED 9 Series
1

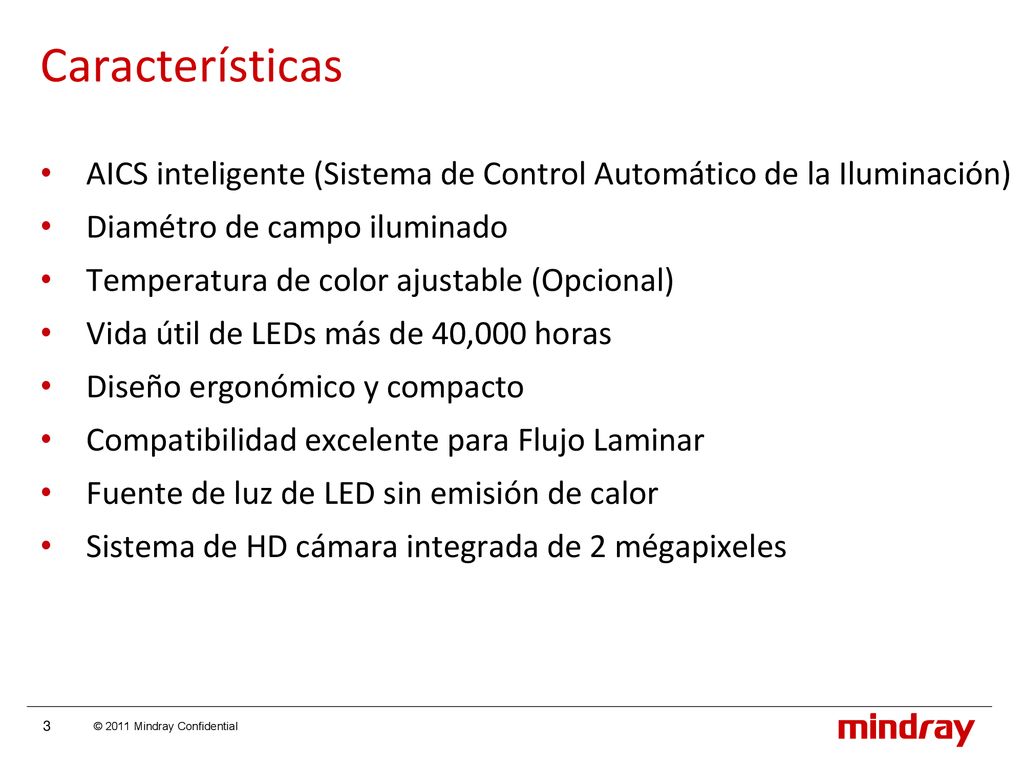

3 Características AICS inteligente (Sistema de Control Automático de la Iluminación) Diamétro de campo iluminado Temperatura de color ajustable (Opcional) Vida útil de LEDs más de 40,000 horas Diseño ergonómico y compacto Compatibilidad excelente para Flujo Laminar Fuente de luz de LED sin emisión de calor Sistema de HD cámara integrada de 2 mégapixeles

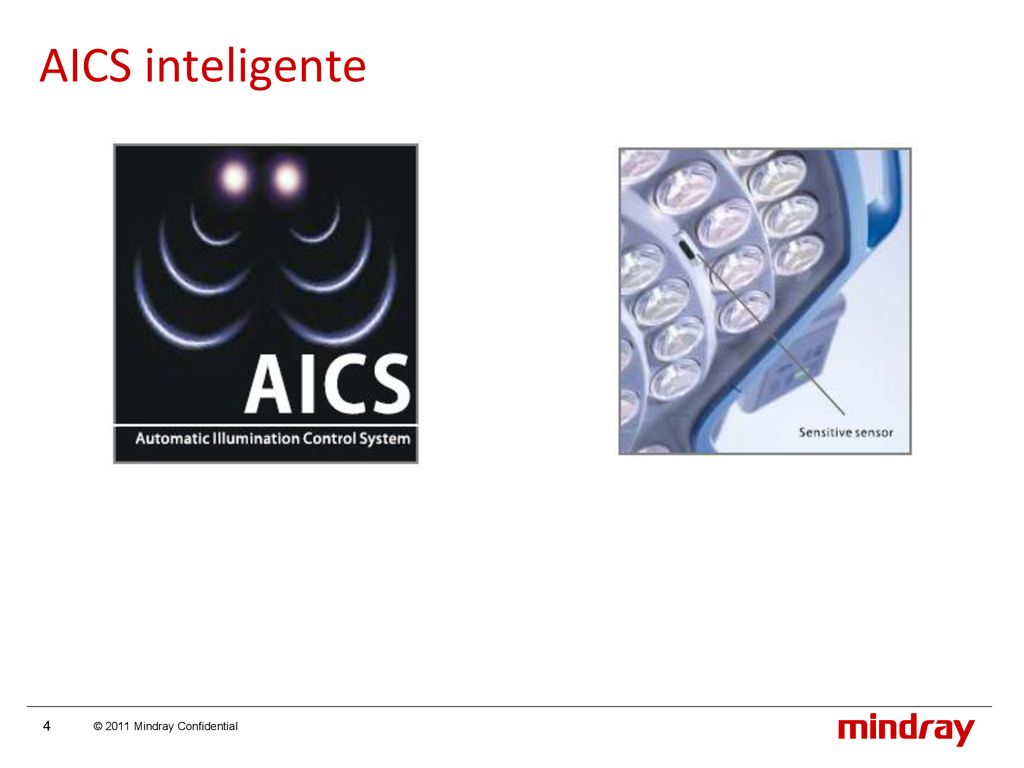

4 AICS inteligente

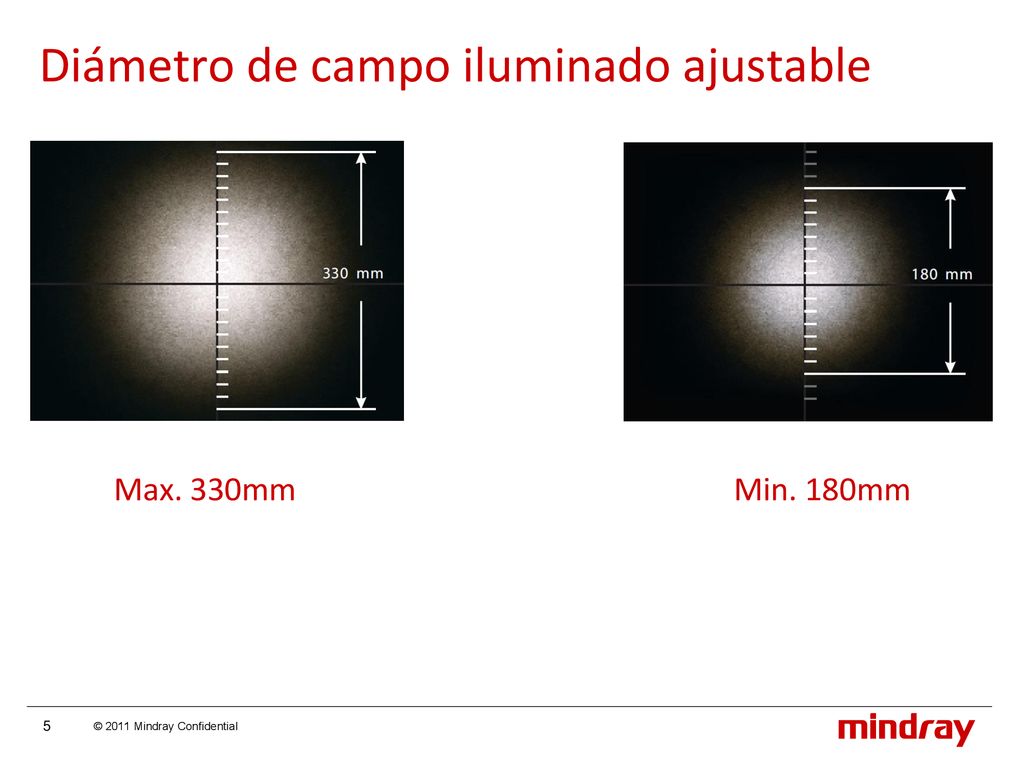

5 Diámetro de campo iluminado ajustable
Max. 330mm Min. 180mm

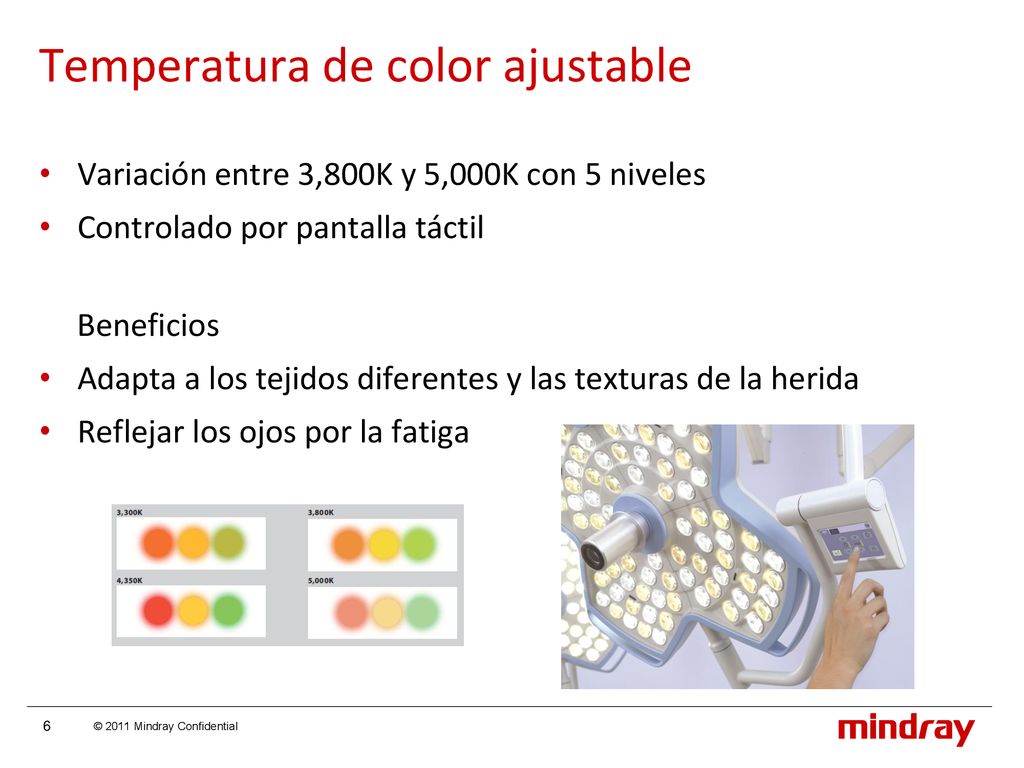

6 Temperatura de color ajustable
Variación entre 3,800K y 5,000K con 5 niveles Controlado por pantalla táctil Beneficios Adapta a los tejidos diferentes y las texturas de la herida Reflejar los ojos por la fatiga

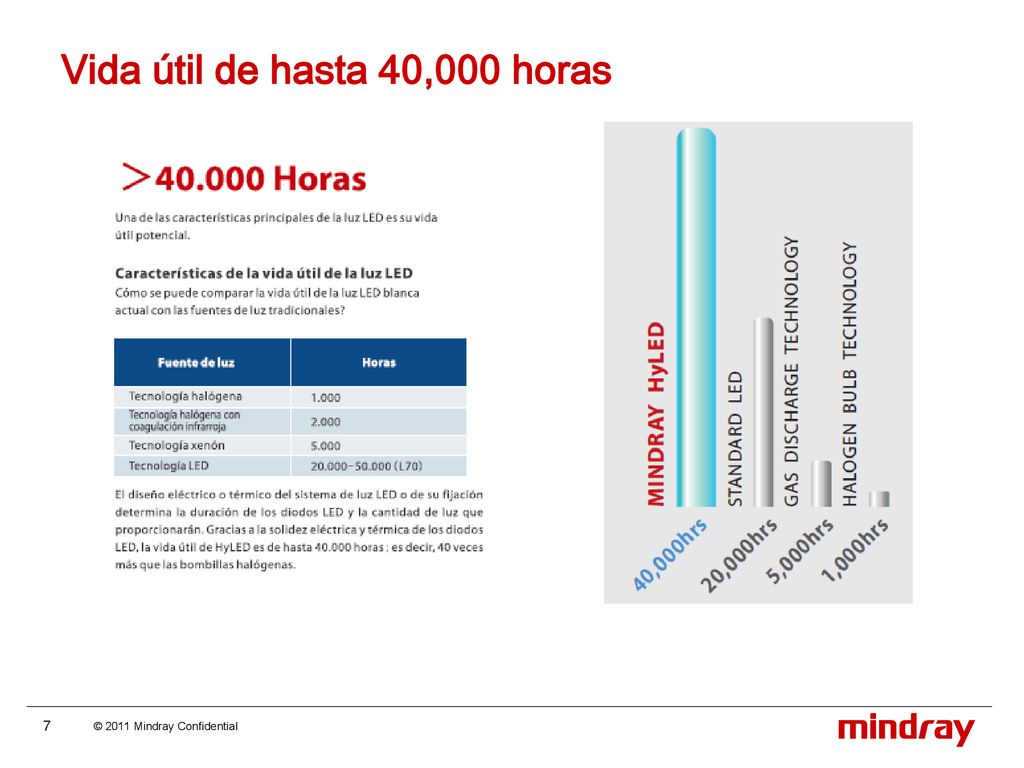

7 Vida útil de hasta 40,000 horas

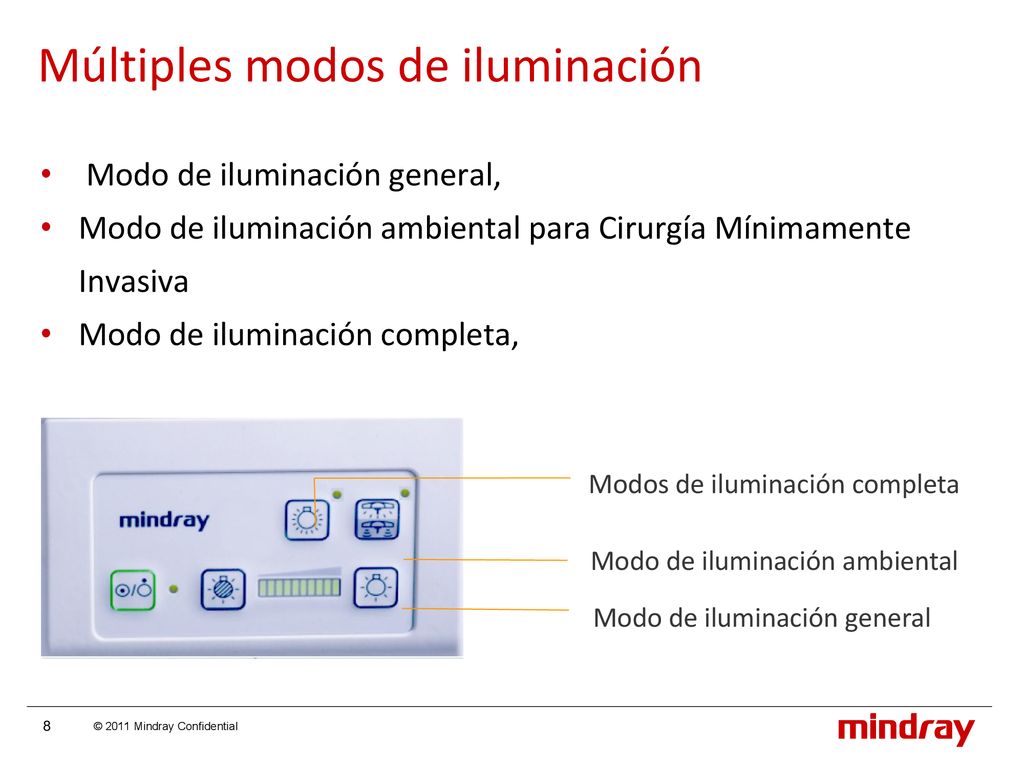

8 Múltiples modos de iluminación
Modo de iluminación general, Modo de iluminación ambiental para Cirurgía Mínimamente Invasiva Modo de iluminación completa, Modos de iluminación completa Modo de iluminación ambiental Modo de iluminación general

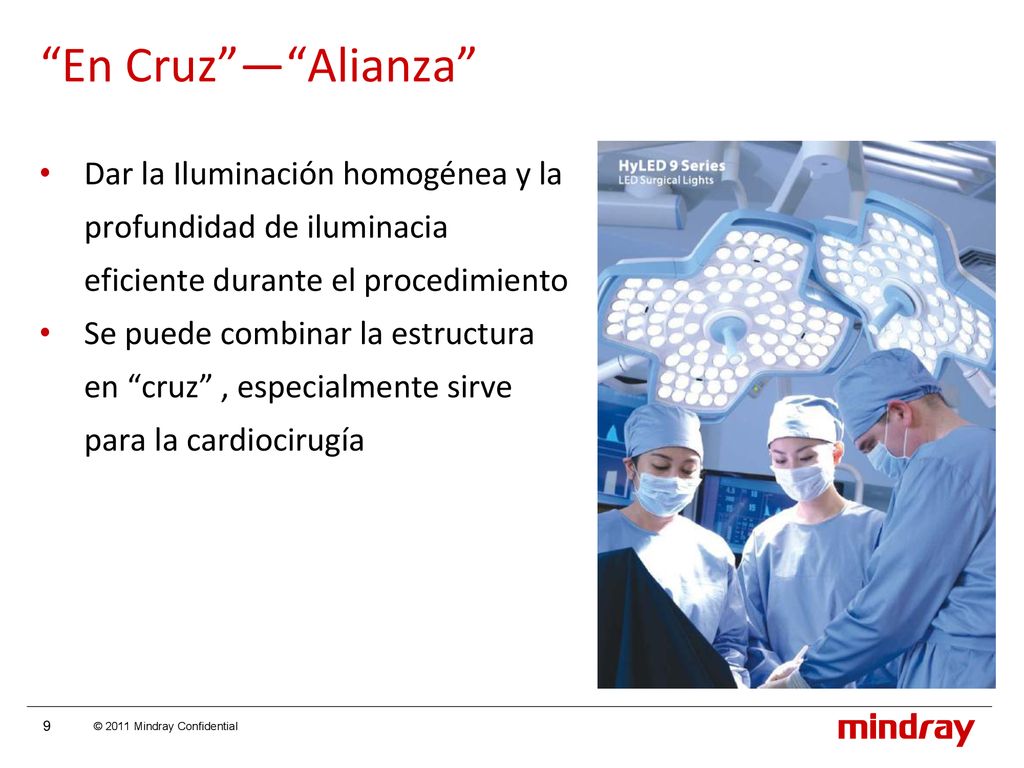

9 “En Cruz”—“Alianza” Dar la Iluminación homogénea y la profundidad de iluminacia eficiente durante el procedimiento Se puede combinar la estructura en “cruz” , especialmente sirve para la cardiocirugía Navigation slide with image bulleted list

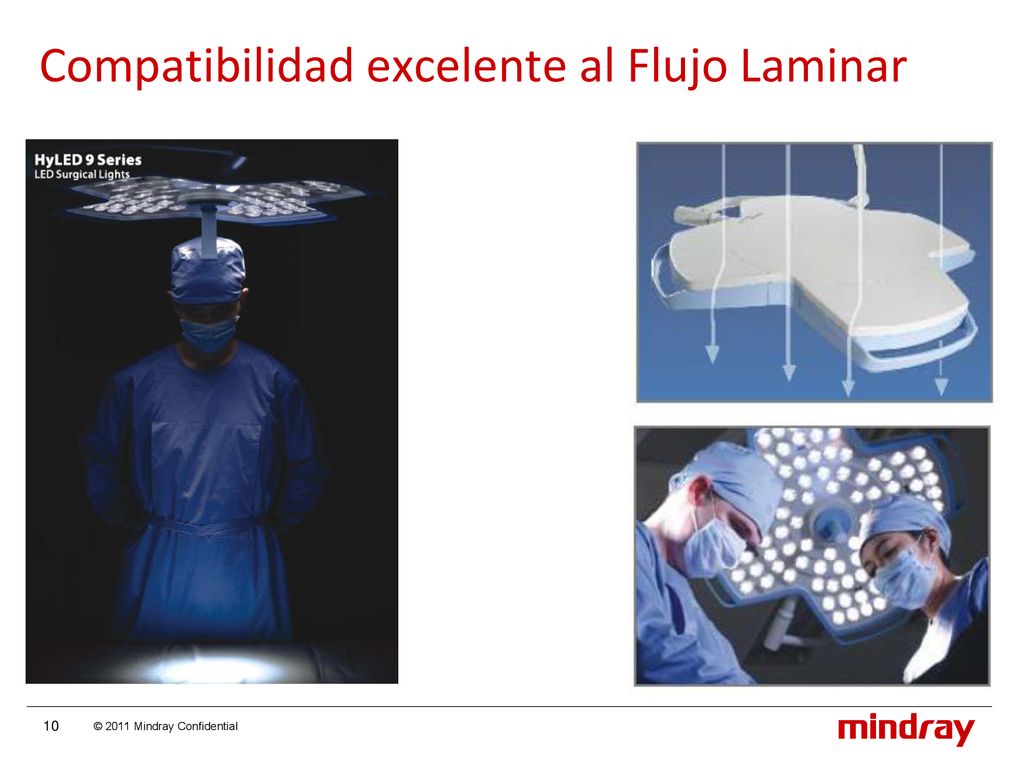

10 Compatibilidad excelente al Flujo Laminar

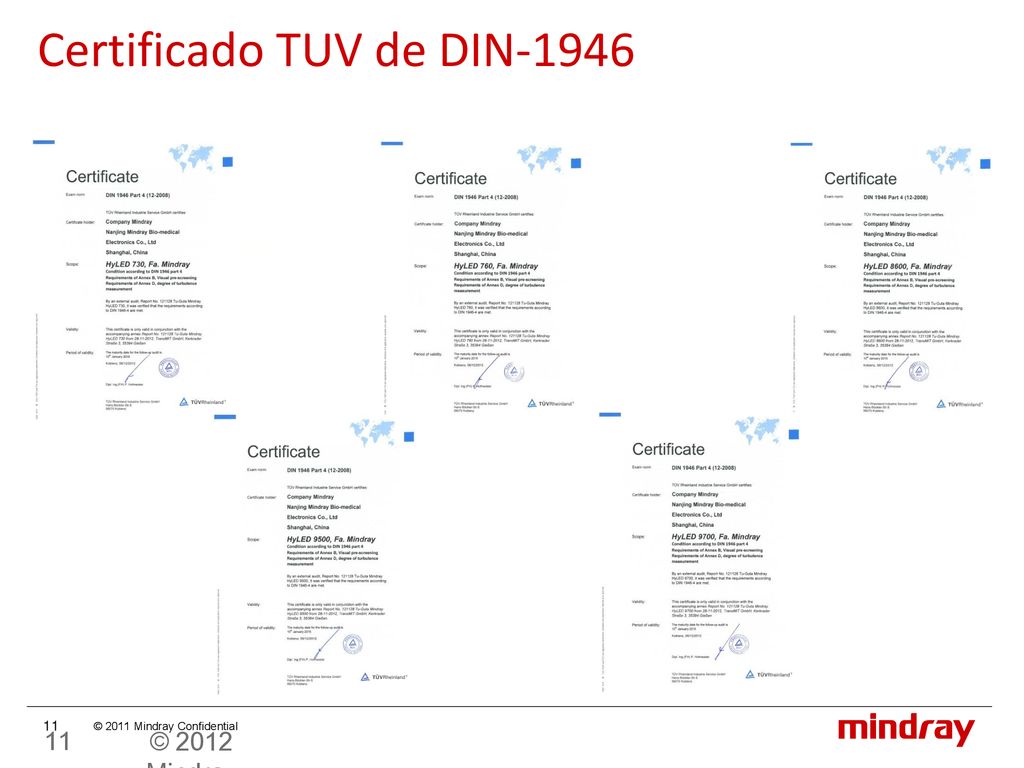

11 Certificado TUV de DIN-1946
HyLED 7 series © 2012 Mindray Confidential

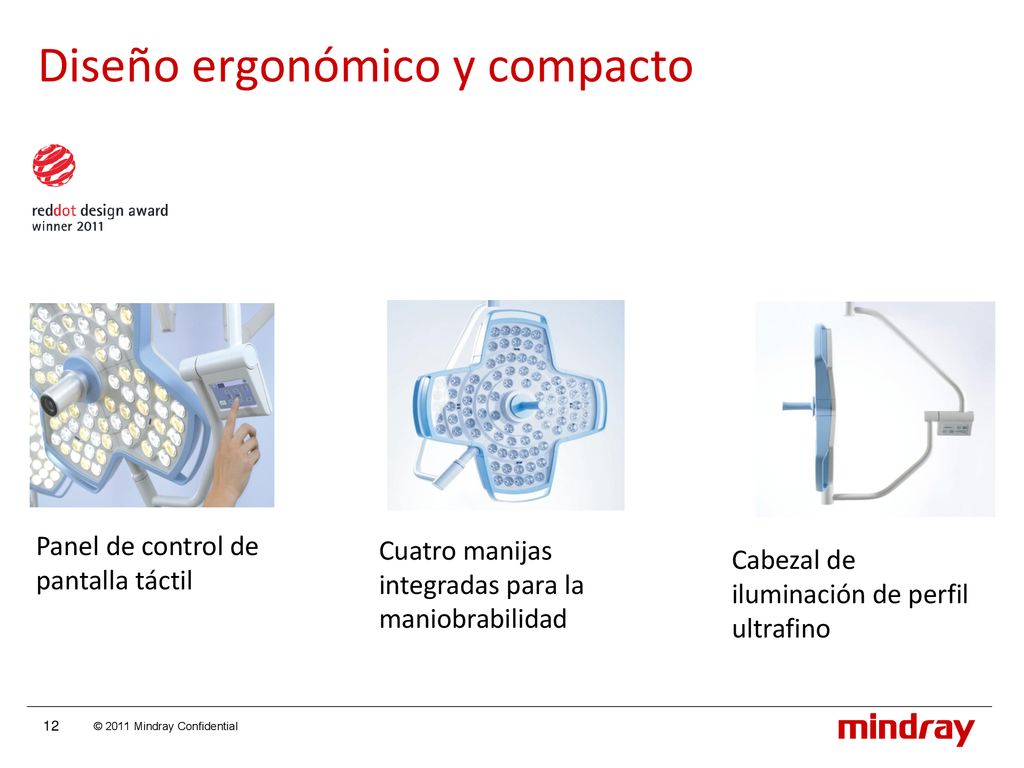

12 Diseño ergonómico y compacto
Panel de control de pantalla táctil Cuatro manijas integradas para la maniobrabilidad Cabezal de iluminación de perfil ultrafino

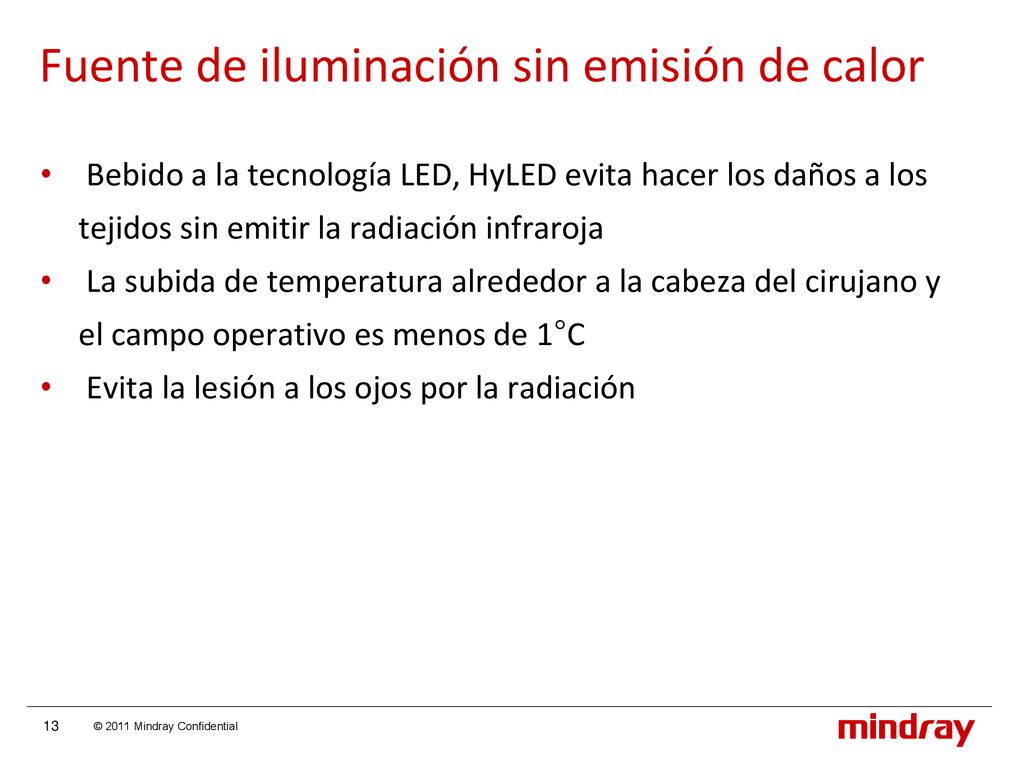

13 Fuente de iluminación sin emisión de calor
Bebido a la tecnología LED, HyLED evita hacer los daños a los tejidos sin emitir la radiación infraroja La subida de temperatura alrededor a la cabeza del cirujano y el campo operativo es menos de 1°C Evita la lesión a los ojos por la radiación

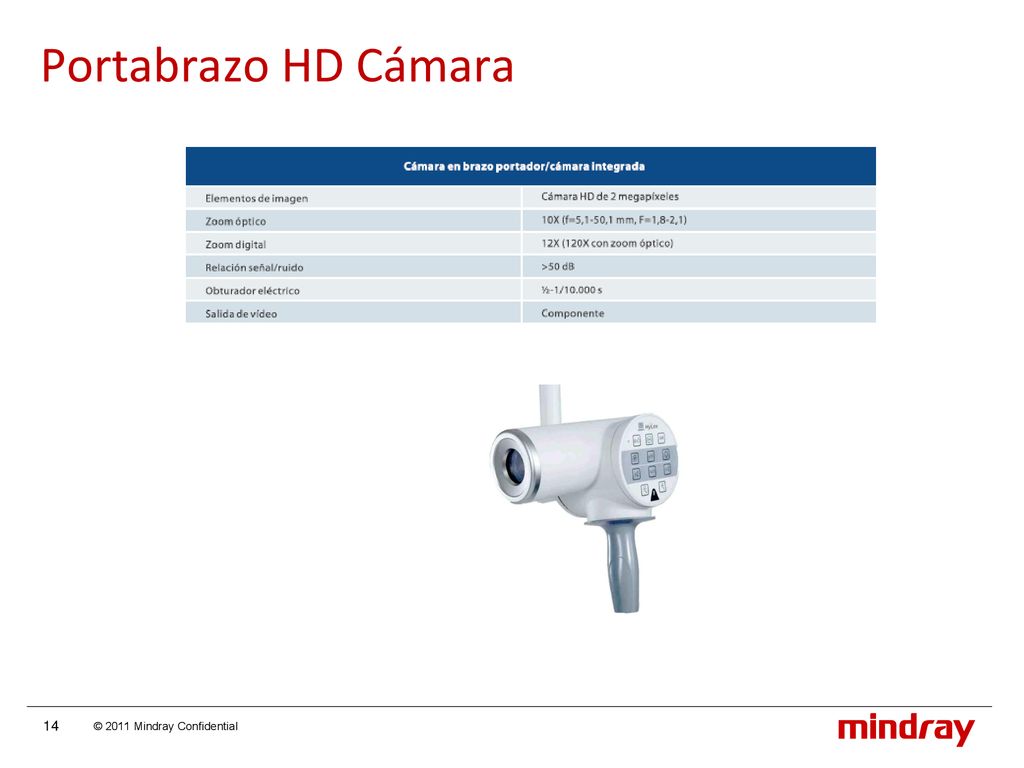

14 Portabrazo HD Cámara

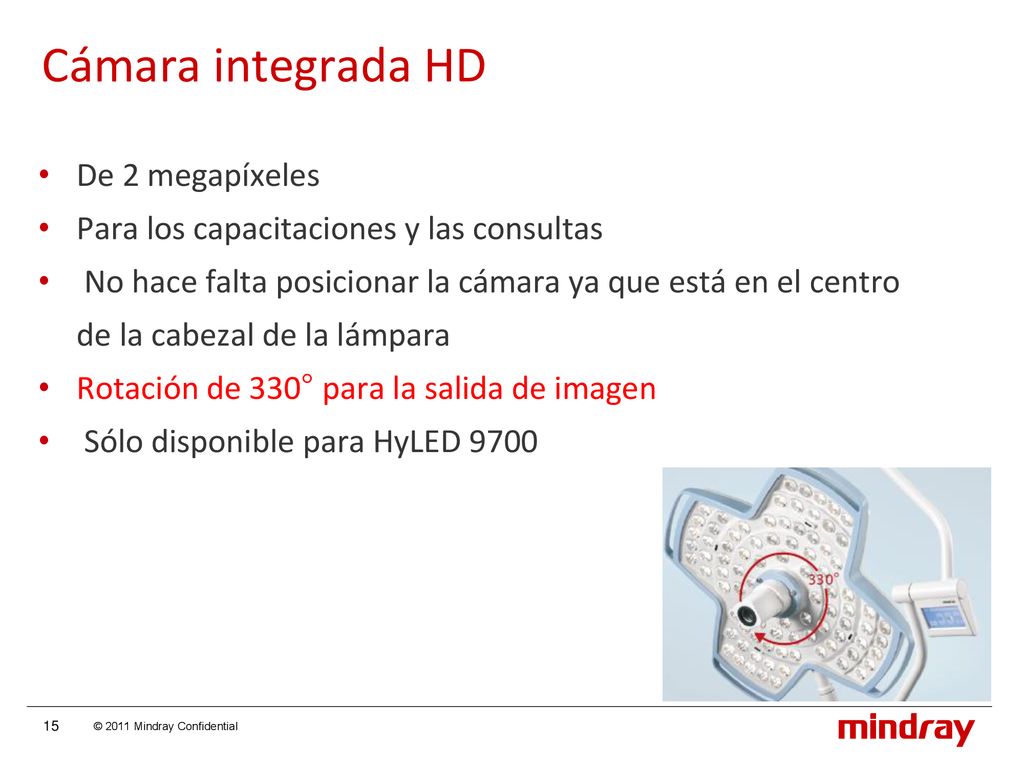

15 Cámara integrada HD De 2 megapíxeles
Para los capacitaciones y las consultas No hace falta posicionar la cámara ya que está en el centro de la cabezal de la lámpara Rotación de 330° para la salida de imagen Sólo disponible para HyLED 9700

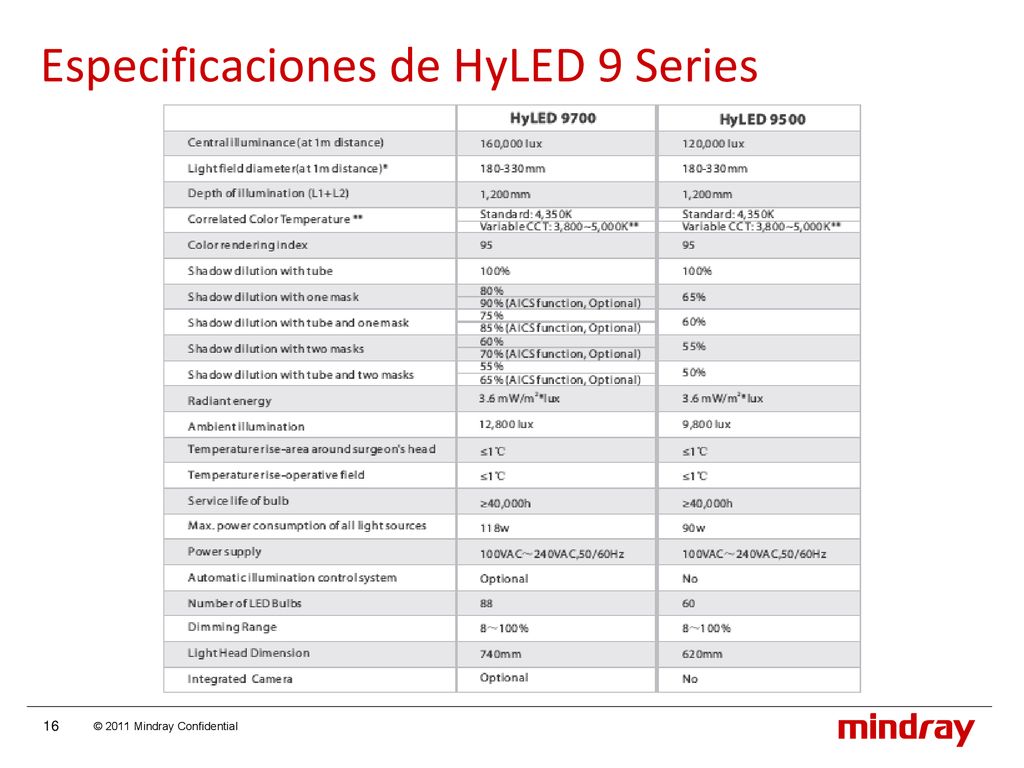

16 Especificaciones de HyLED 9 Series

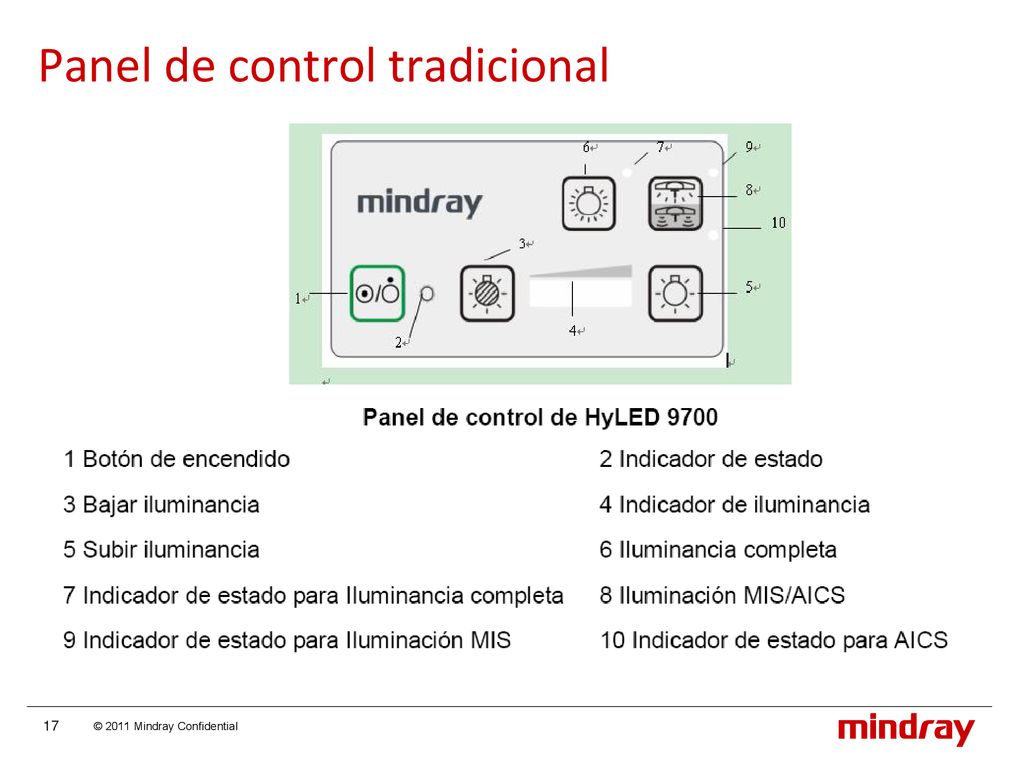

17 Panel de control tradicional
1.

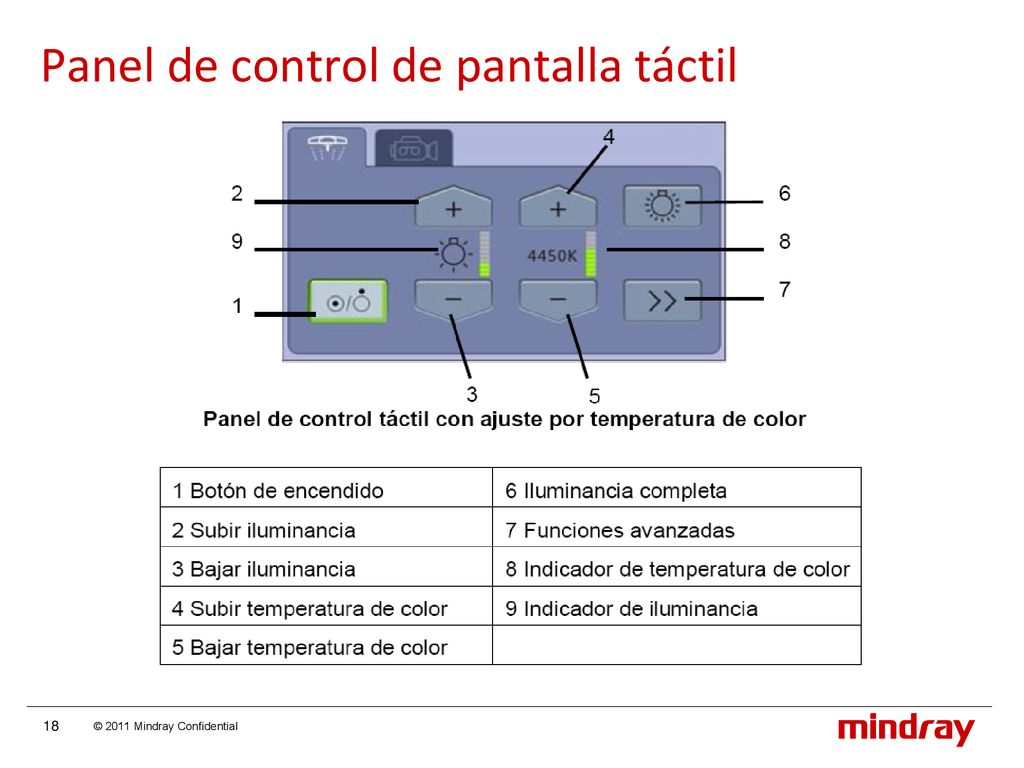

18 Panel de control de pantalla táctil

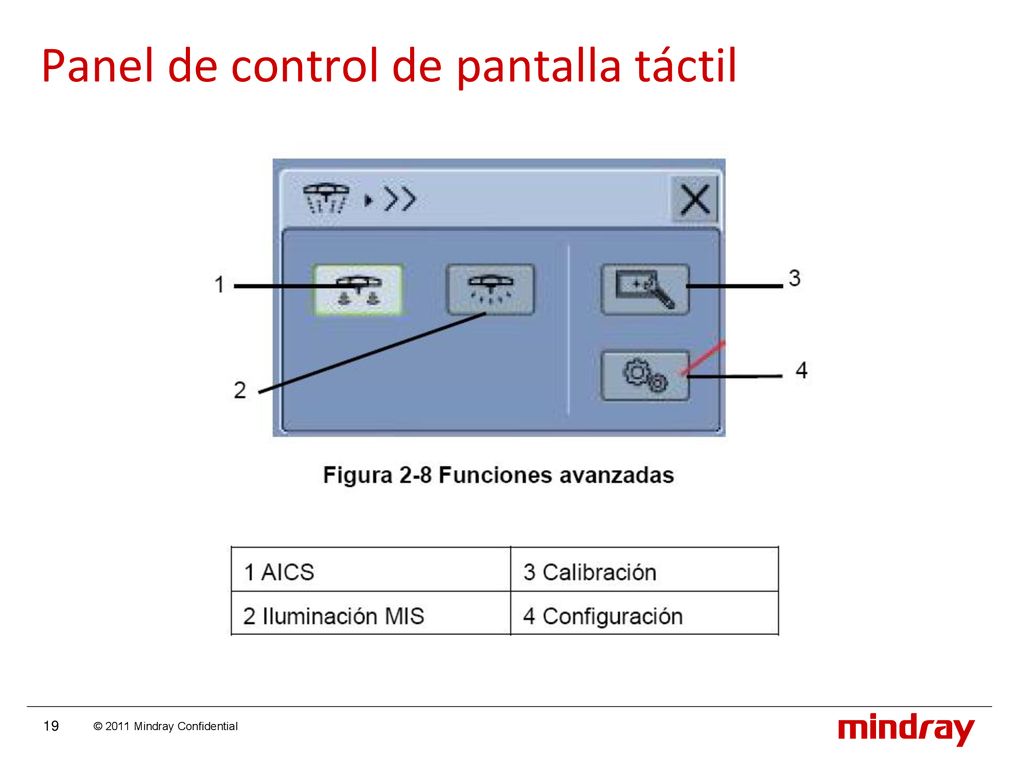

19 Panel de control de pantalla táctil

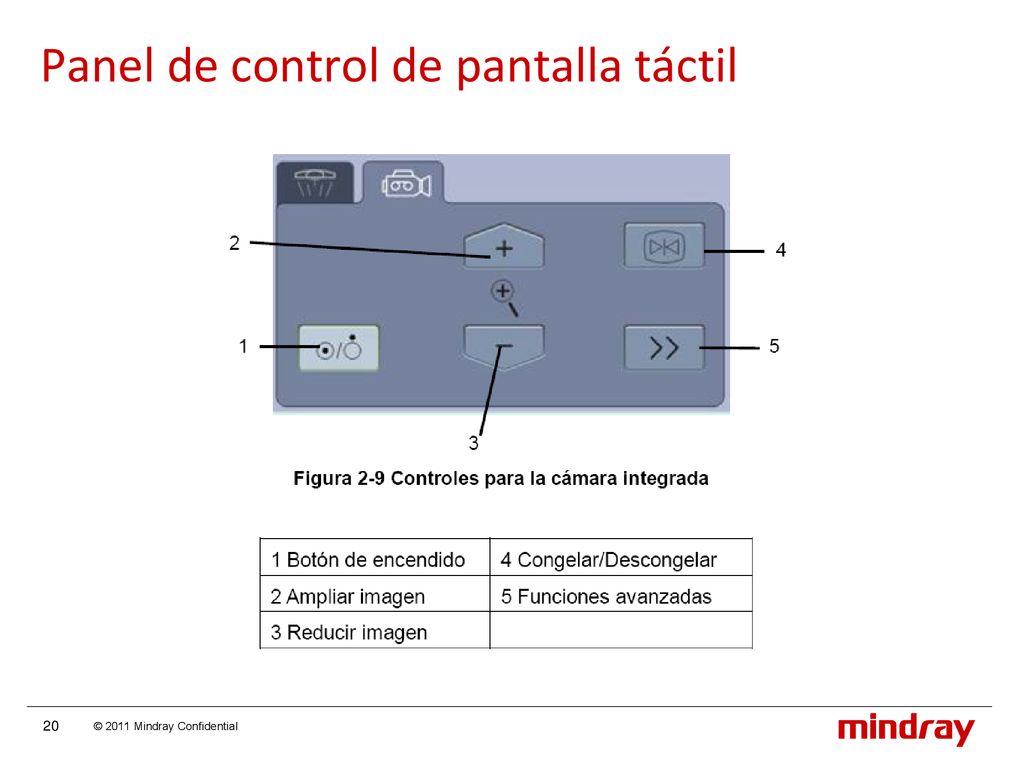

20 Panel de control de pantalla táctil

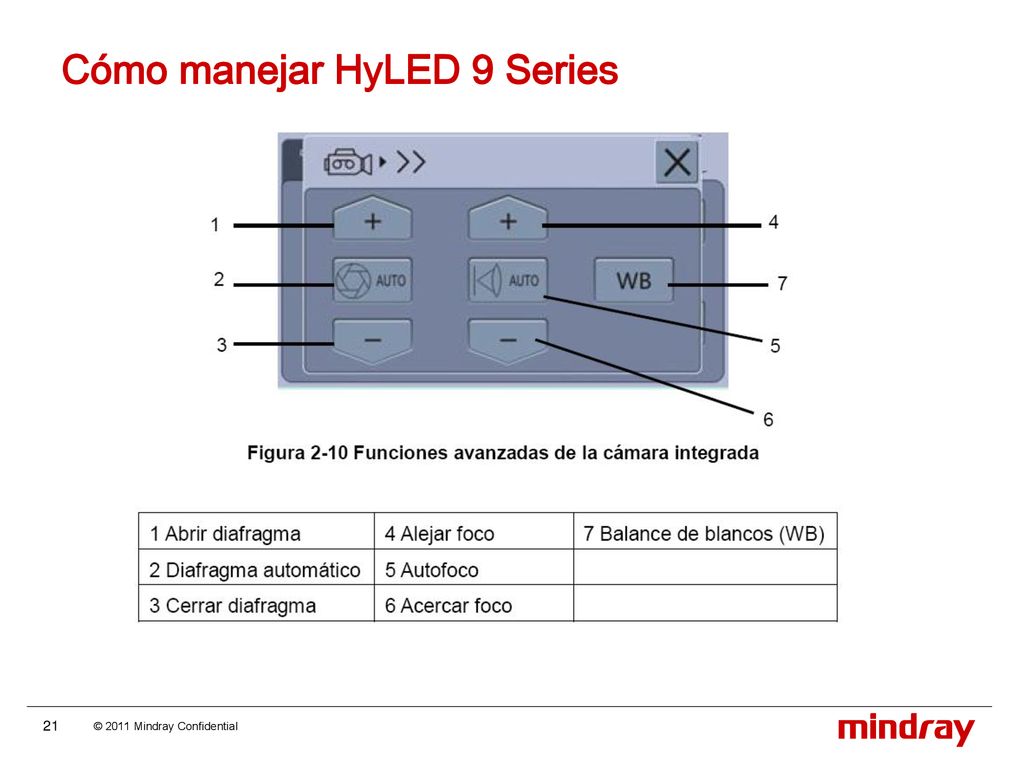

21 Cómo manejar HyLED 9 Series

22 Configuración Simple Doble 9500M Triple Cuatro brazos

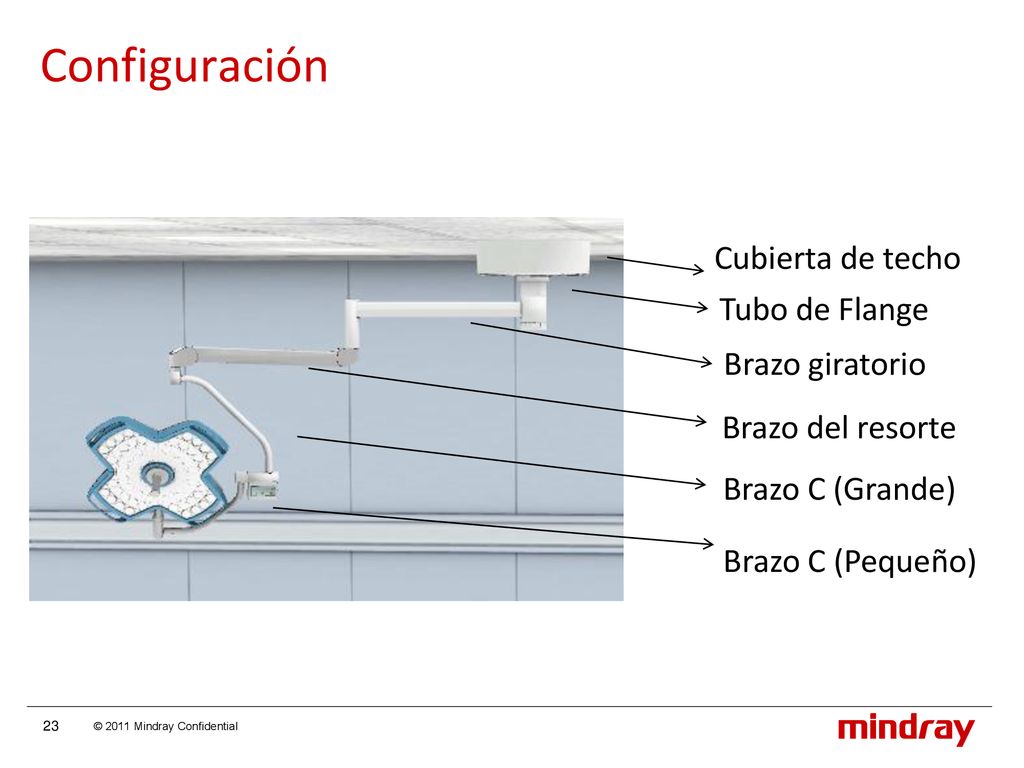

23 Configuración Cubierta de techo Tubo de Flange Brazo giratorio
Brazo del resorte Brazo C (Grande) Brazo C (Pequeño)

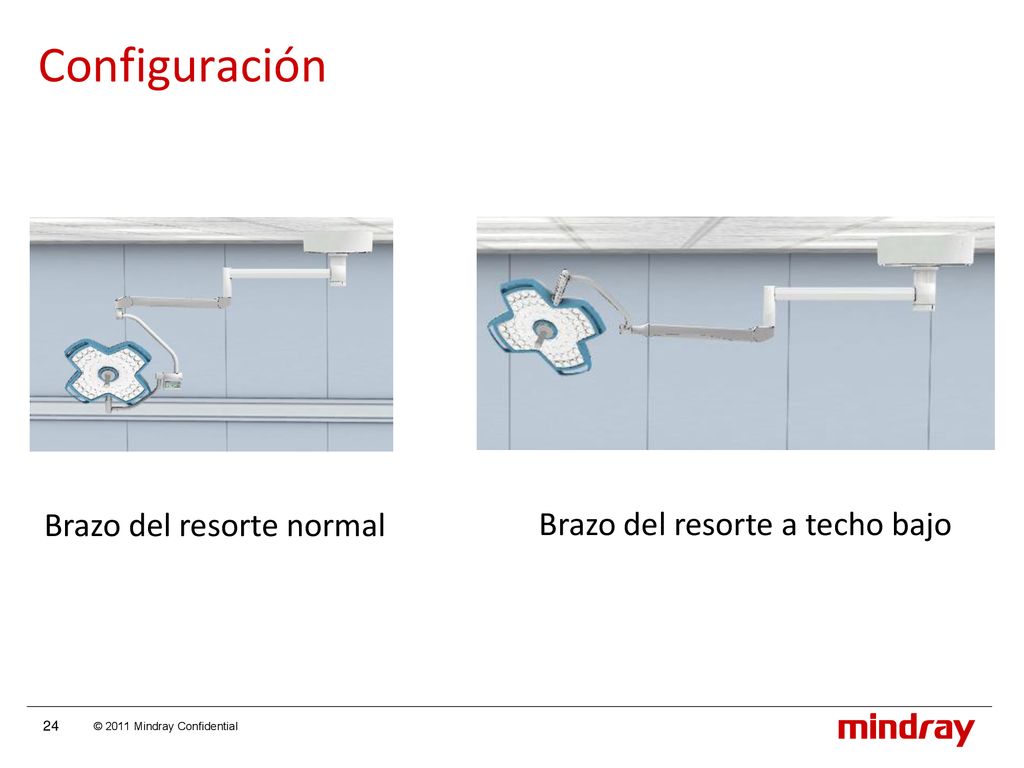

24 Configuración Brazo del resorte normal Brazo del resorte a techo bajo

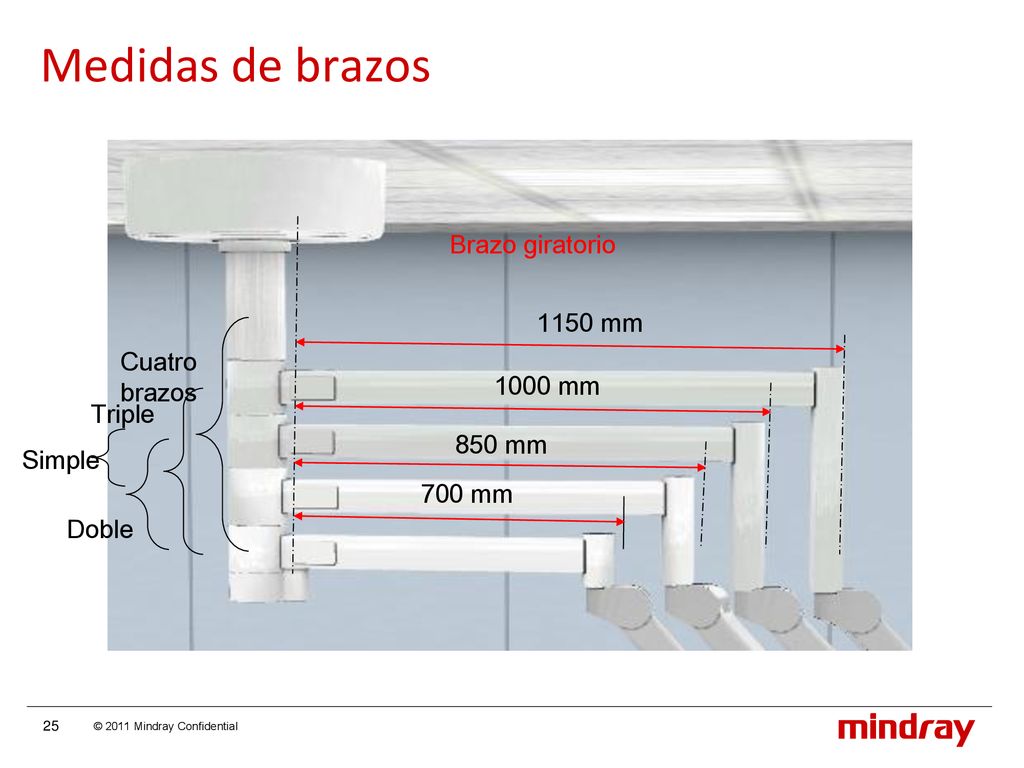

25 Medidas de brazos Brazo giratorio 1150 mm Cuatro brazos 1000 mm Triple
Simple 700 mm Doble

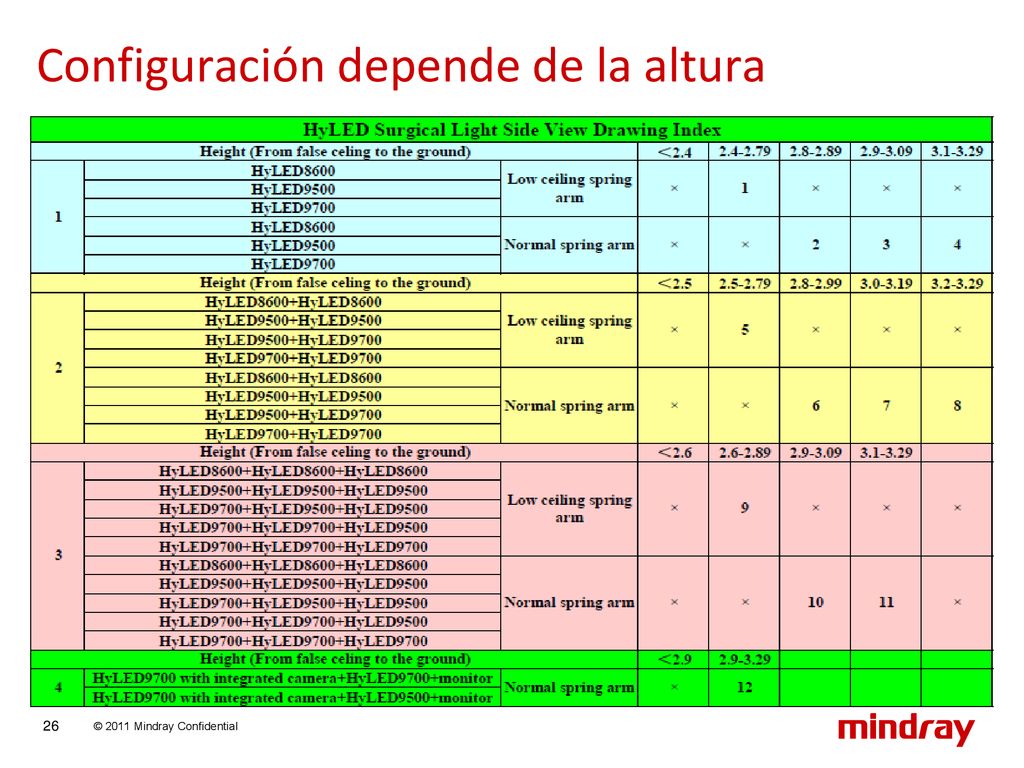

26 Configuración depende de la altura
