DIAGRAMA del PROCESO de DISEÑO(1)

Presentación del tema: "DIAGRAMA del PROCESO de DISEÑO(1)"— Transcripción de la presentación:

1 DIAGRAMA del PROCESO de DISEÑO(1)

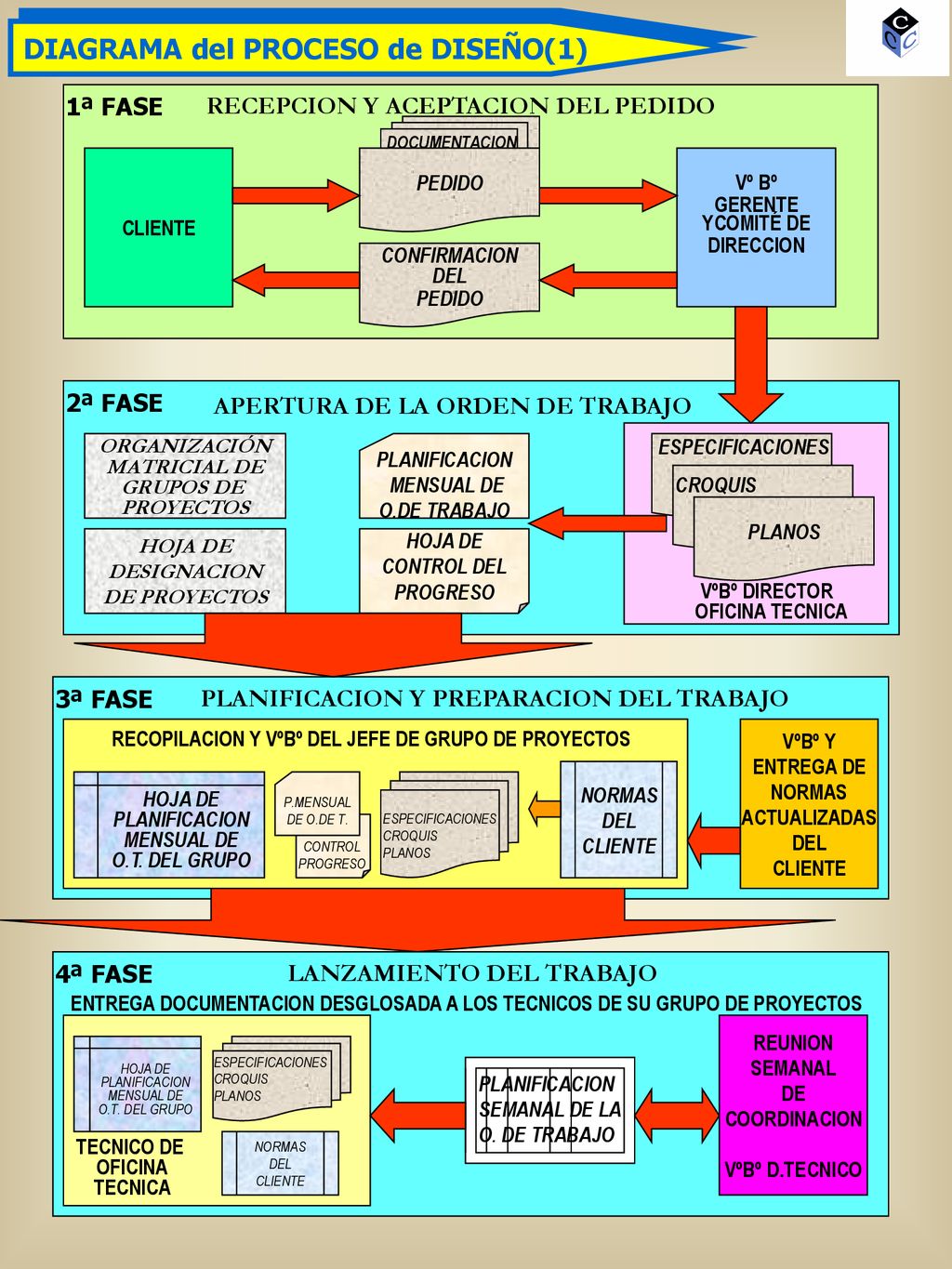

1ª FASE RECEPCION Y ACEPTACION DEL PEDIDO DOCUMENTACION CLIENTE PEDIDO Vº Bº GERENTE YCOMITÉ DE DIRECCION CONFIRMACION DEL PEDIDO 2ª FASE APERTURA DE LA ORDEN DE TRABAJO ORGANIZACIÓN MATRICIAL DE GRUPOS DE PROYECTOS PLANIFICACION MENSUAL DE O.DE TRABAJO ESPECIFICACIONES CROQUIS PLANOS HOJA DE DESIGNACION DE PROYECTOS HOJA DE CONTROL DEL PROGRESO VºBº DIRECTOR OFICINA TECNICA 3ª FASE PLANIFICACION Y PREPARACION DEL TRABAJO RECOPILACION Y VºBº DEL JEFE DE GRUPO DE PROYECTOS VºBº Y ENTREGA DE NORMAS ACTUALIZADAS DEL CLIENTE NORMAS DEL CLIENTE HOJA DE PLANIFICACION MENSUAL DE O.T. DEL GRUPO P.MENSUAL DE O.DE T. ESPECIFICACIONES CROQUIS PLANOS CONTROL PROGRESO 4ª FASE LANZAMIENTO DEL TRABAJO ENTREGA DOCUMENTACION DESGLOSADA A LOS TECNICOS DE SU GRUPO DE PROYECTOS REUNION SEMANAL DE COORDINACION VºBº D.TECNICO HOJA DE PLANIFICACION MENSUAL DE O.T. DEL GRUPO ESPECIFICACIONES CROQUIS PLANOS PLANIFICACION SEMANAL DE LA O. DE TRABAJO TECNICO DE OFICINA TECNICA NORMAS DEL CLIENTE

2 Vº Bº DEL DIRECTOR TECNICO

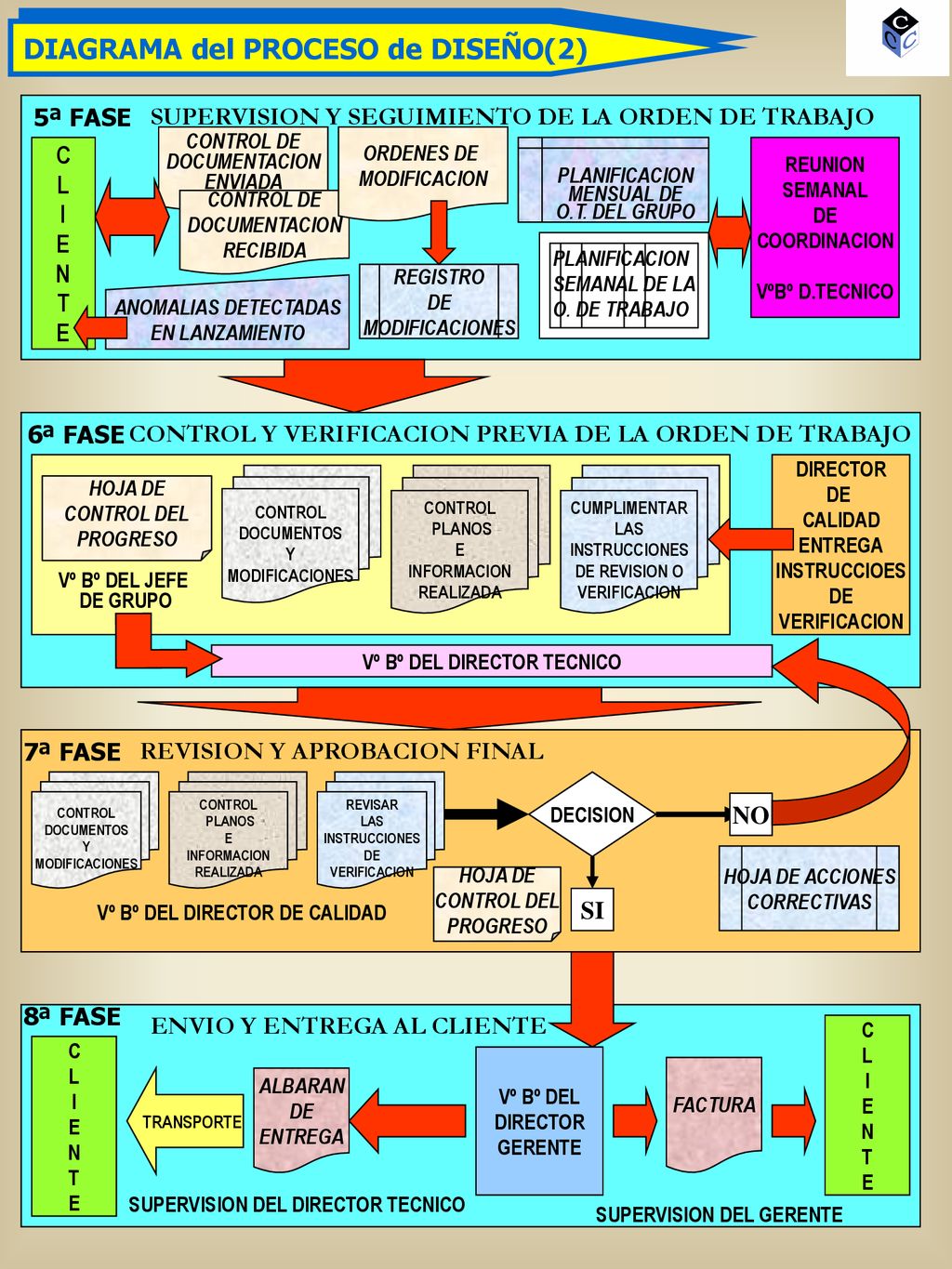

DIAGRAMA del PROCESO de DISEÑO(2) 5ª FASE SUPERVISION Y SEGUIMIENTO DE LA ORDEN DE TRABAJO CONTROL DE DOCUMENTACION ENVIADA ORDENES DE MODIFICACION C L I E N T PLANIFICACION MENSUAL DE O.T. DEL GRUPO REUNION SEMANAL DE COORDINACION VºBº D.TECNICO CONTROL DE DOCUMENTACION RECIBIDA PLANIFICACION SEMANAL DE LA O. DE TRABAJO REGISTRO DE MODIFICACIONES ANOMALIAS DETECTADAS EN LANZAMIENTO 6ª FASE CONTROL Y VERIFICACION PREVIA DE LA ORDEN DE TRABAJO DIRECTOR DE CALIDAD ENTREGA INSTRUCCIOES VERIFICACION CONTROL DOCUMENTOS Y MODIFICACIONES CONTROL PLANOS E INFORMACION REALIZADA CUMPLIMENTAR LAS INSTRUCCIONES DE REVISION O VERIFICACION HOJA DE CONTROL DEL PROGRESO Vº Bº DEL JEFE DE GRUPO Vº Bº DEL DIRECTOR TECNICO 7ª FASE REVISION Y APROBACION FINAL CONTROL DOCUMENTOS Y MODIFICACIONES CONTROL PLANOS E INFORMACION REALIZADA REVISAR LAS INSTRUCCIONES DE VERIFICACION DECISION NO HOJA DE ACCIONES CORRECTIVAS HOJA DE CONTROL DEL PROGRESO Vº Bº DEL DIRECTOR DE CALIDAD SI 8ª FASE ENVIO Y ENTREGA AL CLIENTE C L I E N T C L I E N T Vº Bº DEL DIRECTOR GERENTE FACTURA TRANSPORTE ALBARAN DE ENTREGA SUPERVISION DEL DIRECTOR TECNICO SUPERVISION DEL GERENTE
