1 6. Válvulas de Control de Presión

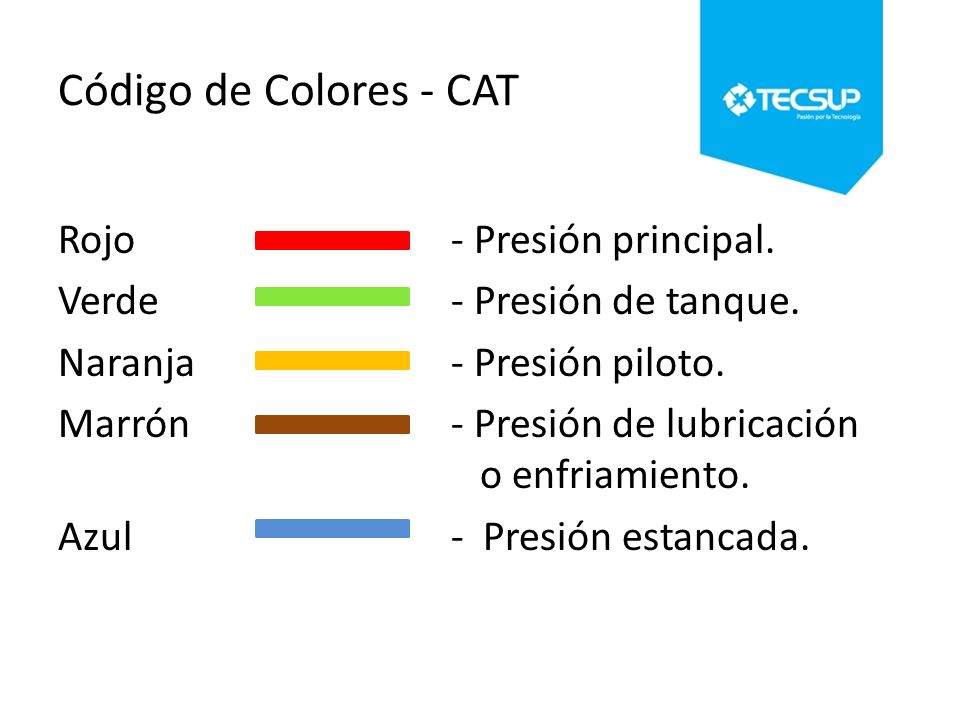

2 Código de Colores - CAT Rojo - Presión principal. Verde- Presión de tanque. Naranja- Presión piloto. Marrón- Presión de lubricación o enfriamiento. Azul- Presión estancada.

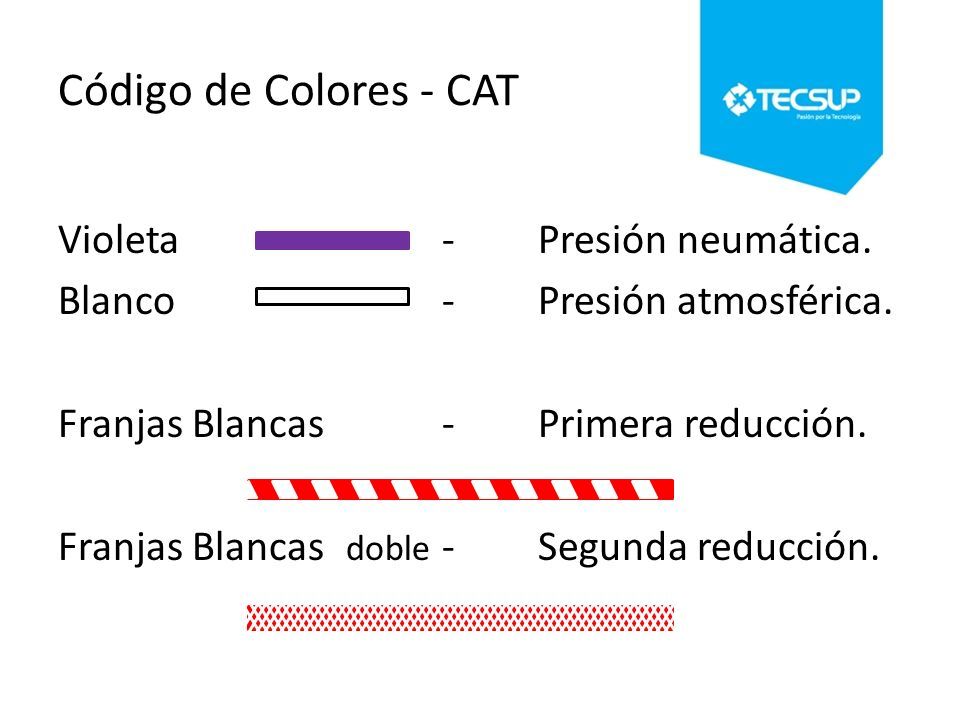

3 Código de Colores - CAT Violeta -Presión neumática. Blanco-Presión atmosférica. Franjas Blancas-Primera reducción. Franjas Blancas doble -Segunda reducción.

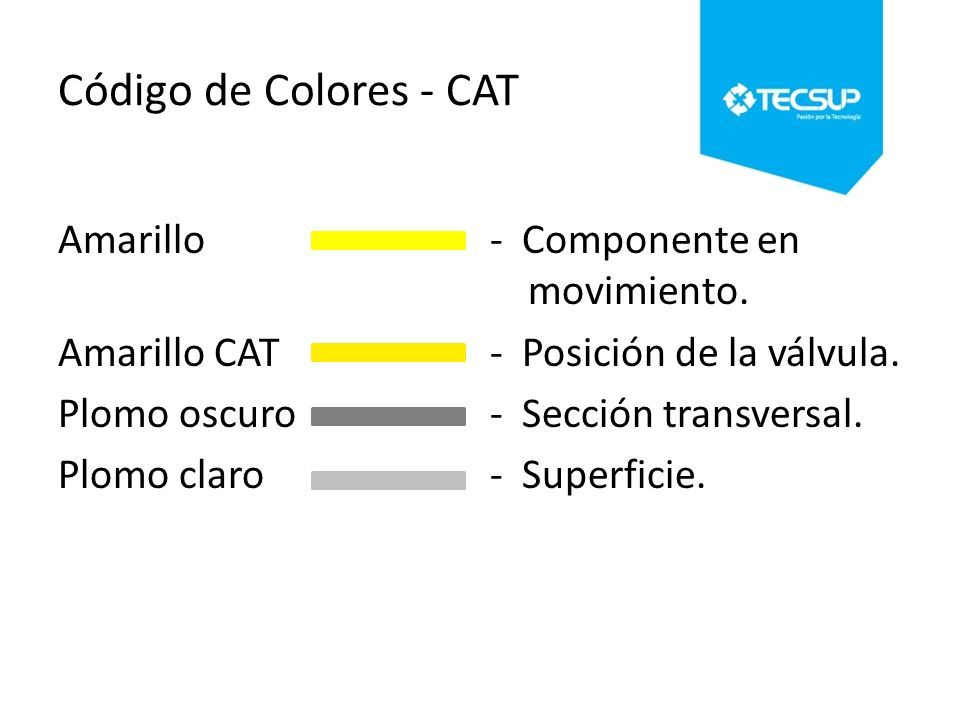

4 Código de Colores - CAT Amarillo - Componente en movimiento. Amarillo CAT - Posición de la válvula. Plomo oscuro - Sección transversal. Plomo claro - Superficie.

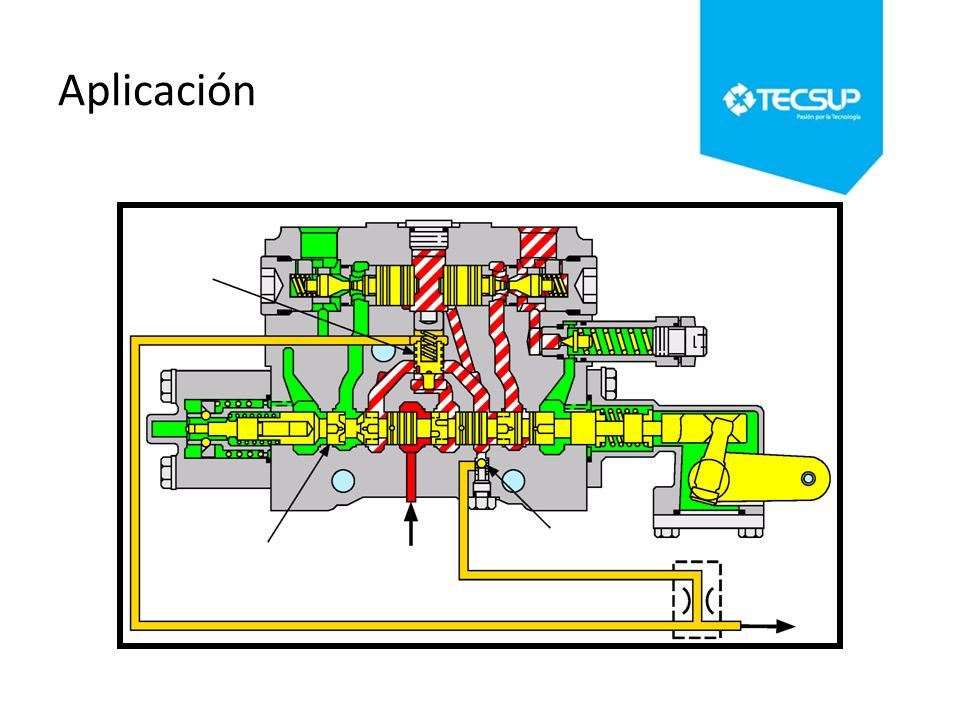

5 Aplicación

6 Válvulas de Control de Presión en Sistemas Hidráulicos

7 Válvulas de Control de Presión Como su nombre lo dice, estas válvulas controlan la presión del sistema hidráulico.

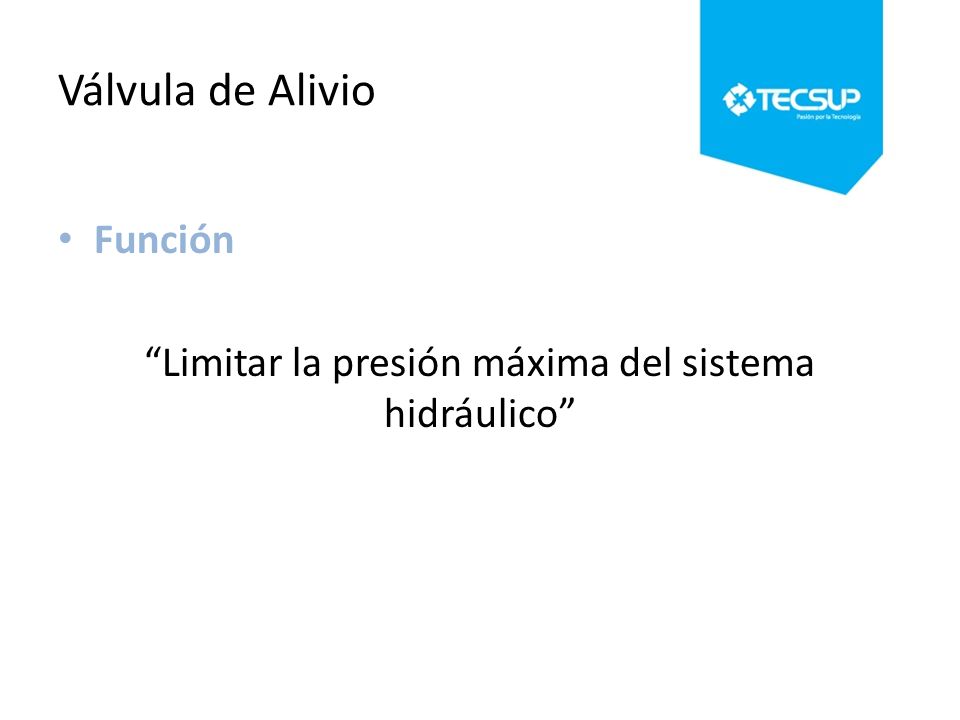

8 Válvula de Alivio Función “Limitar la presión máxima del sistema hidráulico”

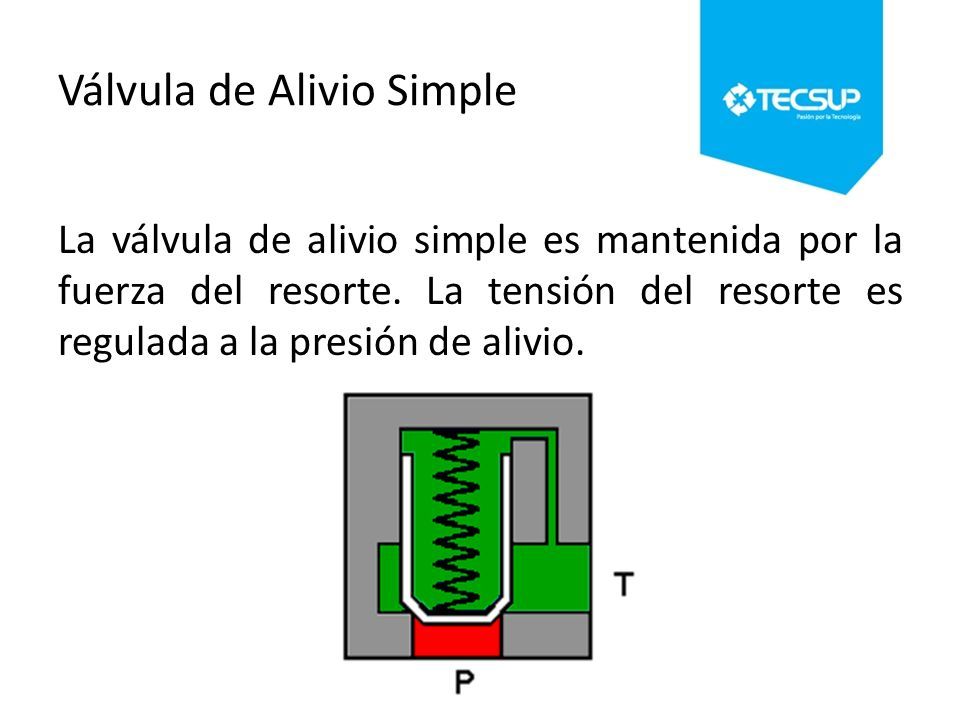

9 Válvula de Alivio Simple La válvula de alivio simple es mantenida por la fuerza del resorte. La tensión del resorte es regulada a la presión de alivio.

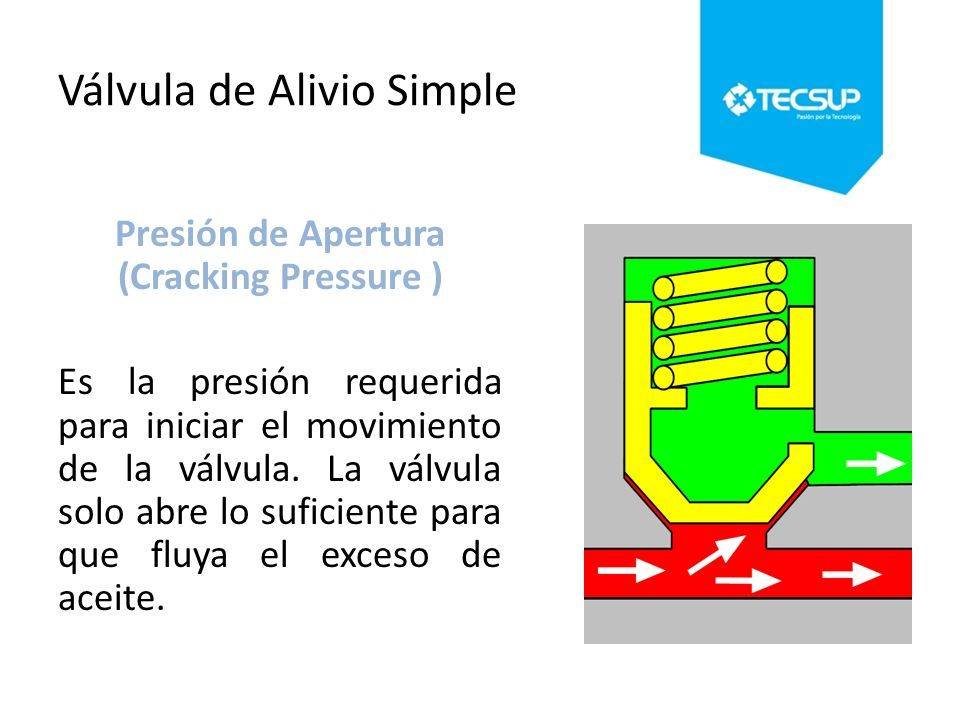

10 Válvula de Alivio Simple Presión de Apertura (Cracking Pressure ) Es la presión requerida para iniciar el movimiento de la válvula. La válvula solo abre lo suficiente para que fluya el exceso de aceite.

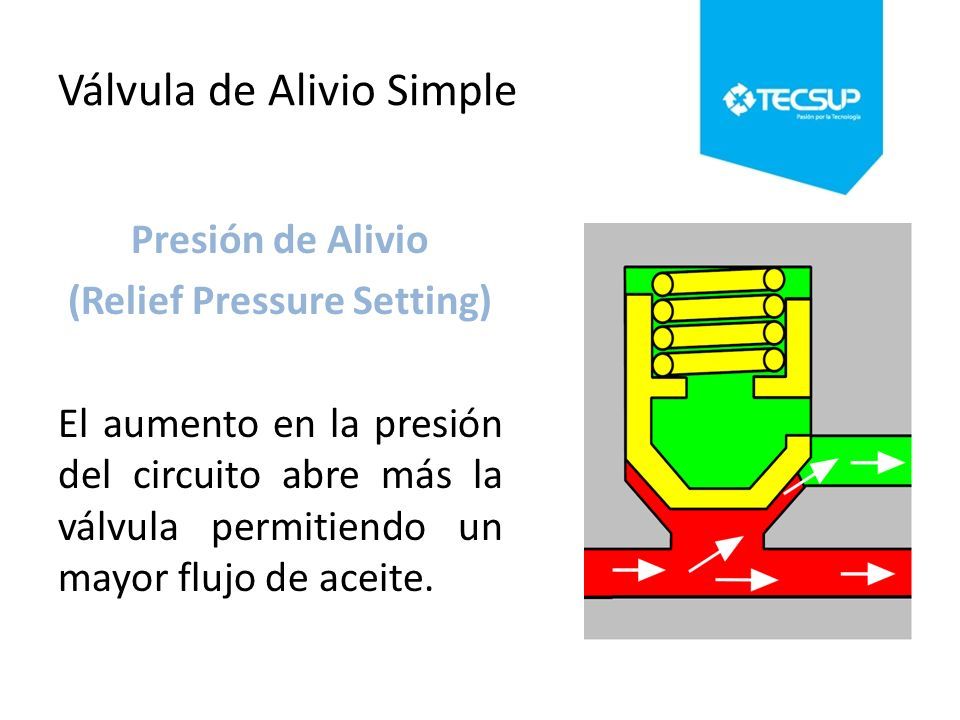

11 Válvula de Alivio Simple Presión de Alivio (Relief Pressure Setting) El aumento en la presión del circuito abre más la válvula permitiendo un mayor flujo de aceite.

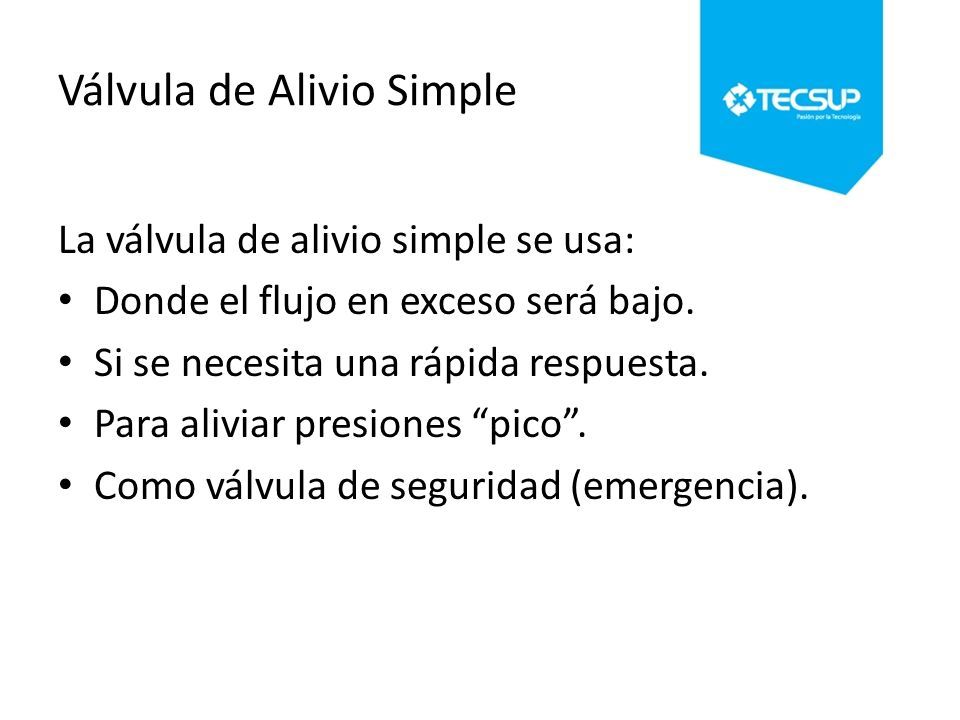

12 Válvula de Alivio Simple La válvula de alivio simple se usa: Donde el flujo en exceso será bajo. Si se necesita una rápida respuesta. Para aliviar presiones “pico”. Como válvula de seguridad (emergencia).

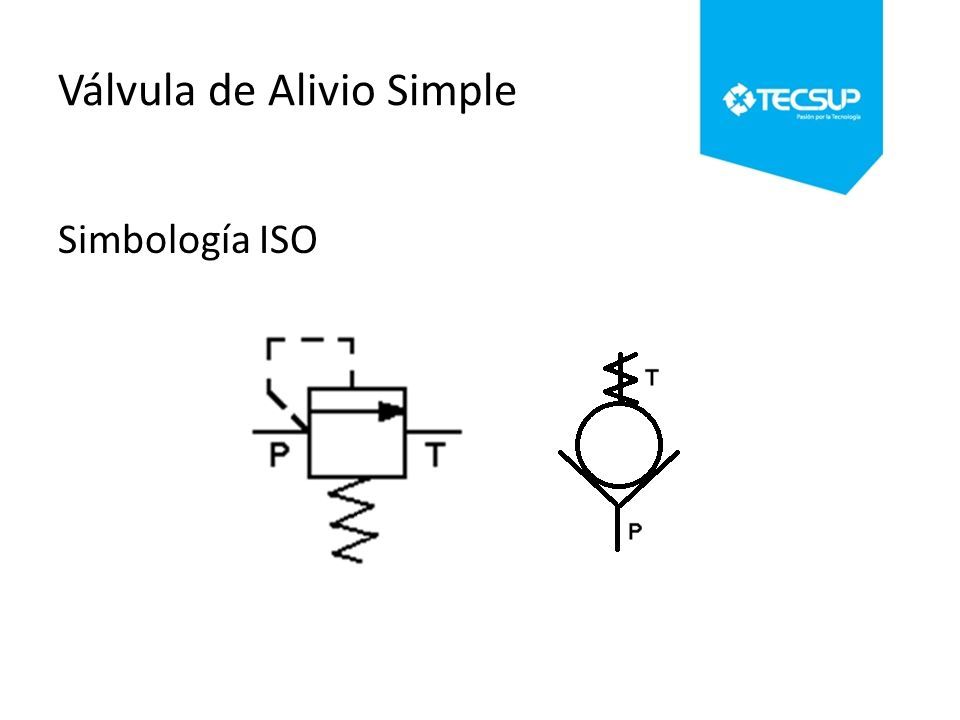

13 Válvula de Alivio Simple Simbología ISO

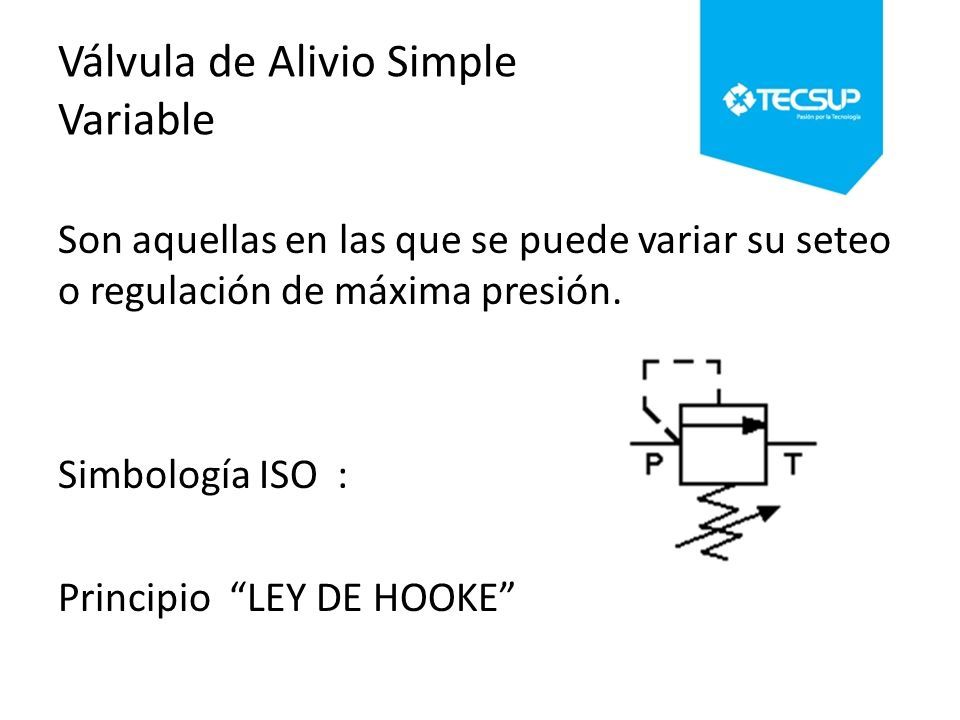

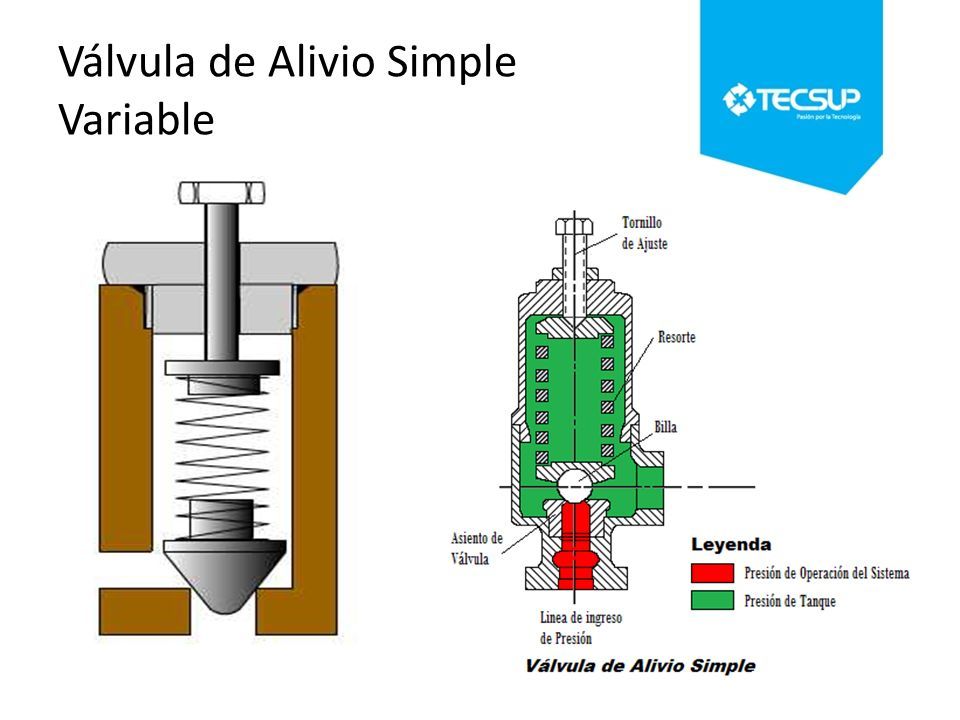

14 Válvula de Alivio Simple Variable

15 Son aquellas en las que se puede variar su seteo o regulación de máxima presión. Simbología ISO : Principio “LEY DE HOOKE”

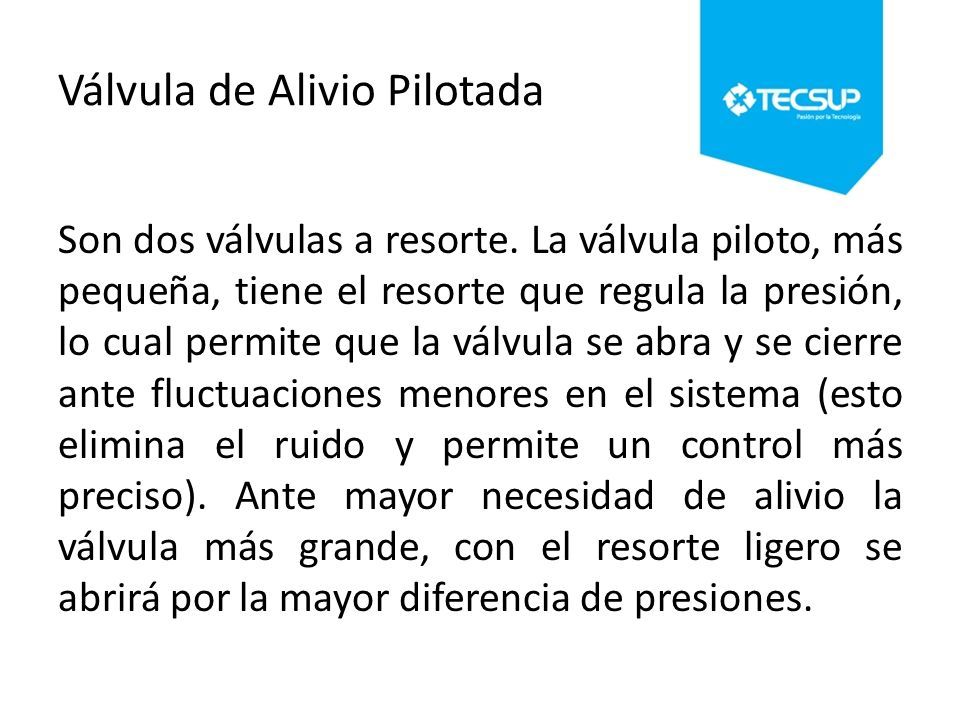

16 Válvula de Alivio Pilotada Son dos válvulas a resorte. La válvula piloto, más pequeña, tiene el resorte que regula la presión, lo cual permite que la válvula se abra y se cierre ante fluctuaciones menores en el sistema (esto elimina el ruido y permite un control más preciso). Ante mayor necesidad de alivio la válvula más grande, con el resorte ligero se abrirá por la mayor diferencia de presiones.

17 Válvula de Alivio Pilotada

18

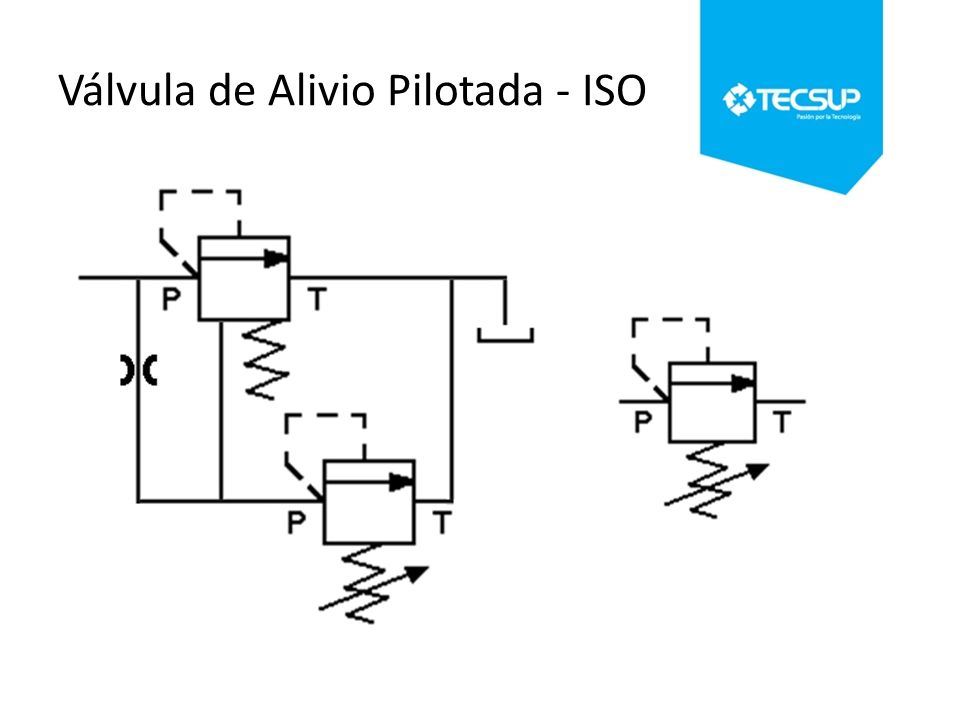

19 Válvula de Alivio Pilotada - ISO

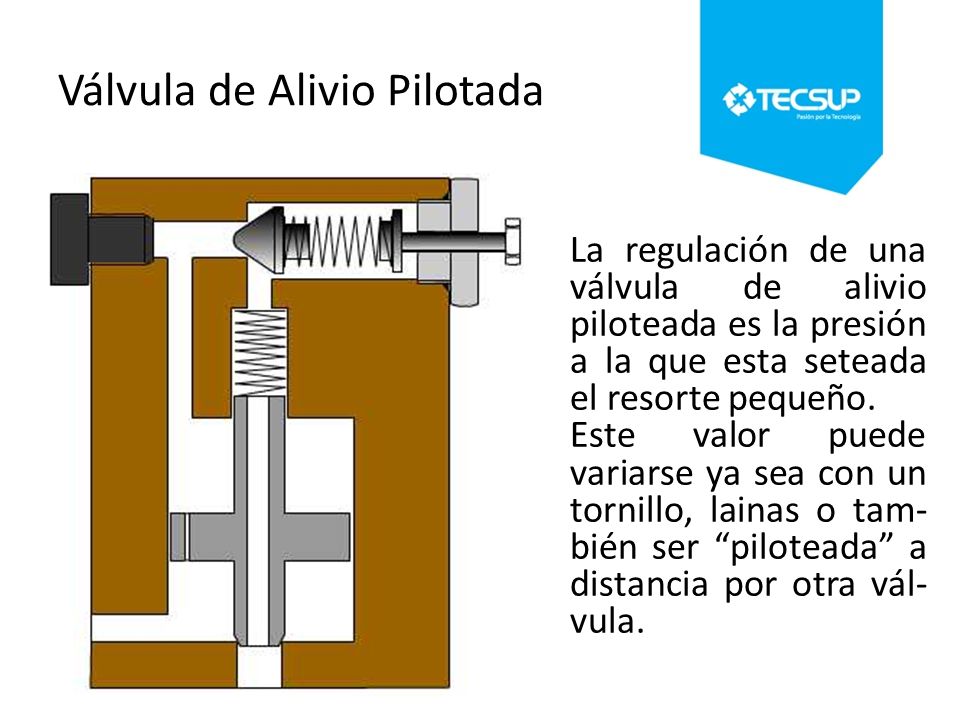

20 Válvula de Alivio Pilotada La regulación de una válvula de alivio piloteada es la presión a la que esta seteada el resorte pequeño. Este valor puede variarse ya sea con un tornillo, lainas o tam- bién ser “piloteada” a distancia por otra vál- vula.

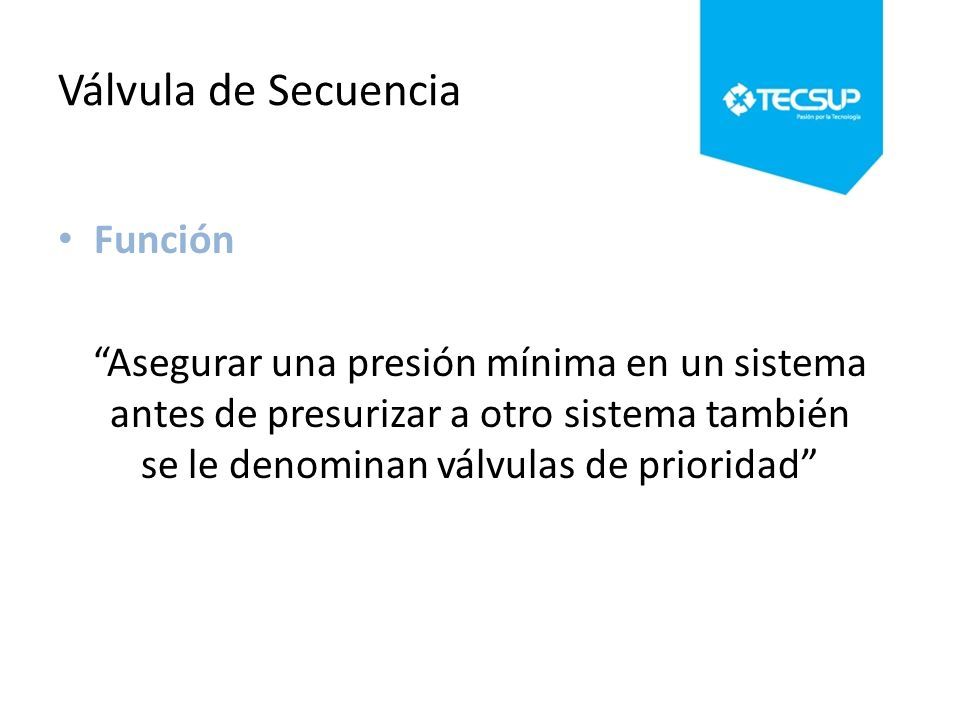

21 Válvula de Secuencia Función “Asegurar una presión mínima en un sistema antes de presurizar a otro sistema también se le denominan válvulas de prioridad”

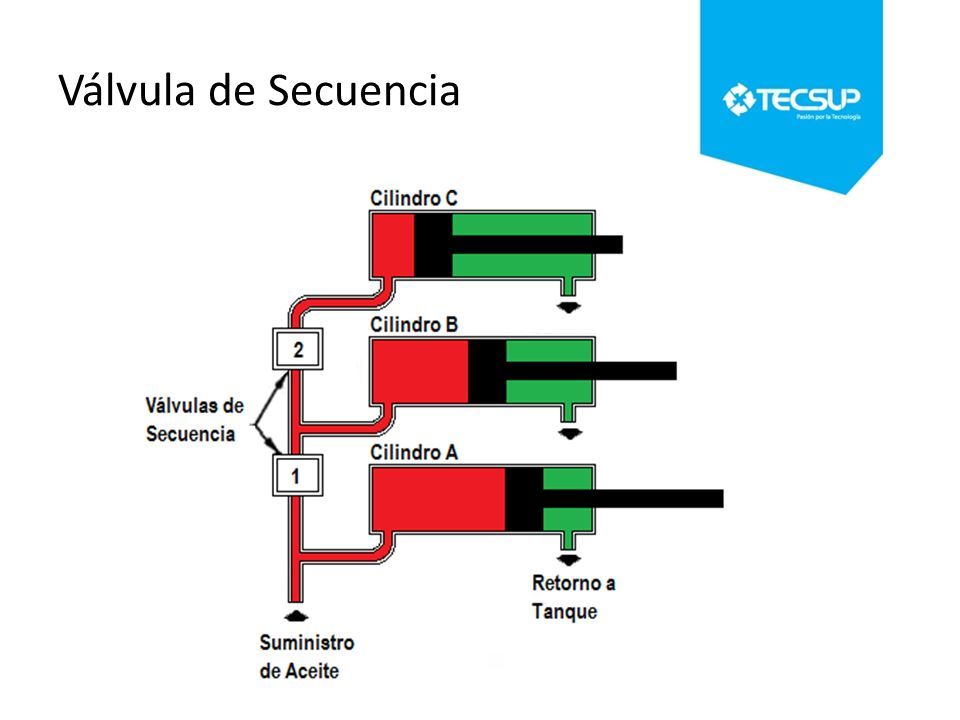

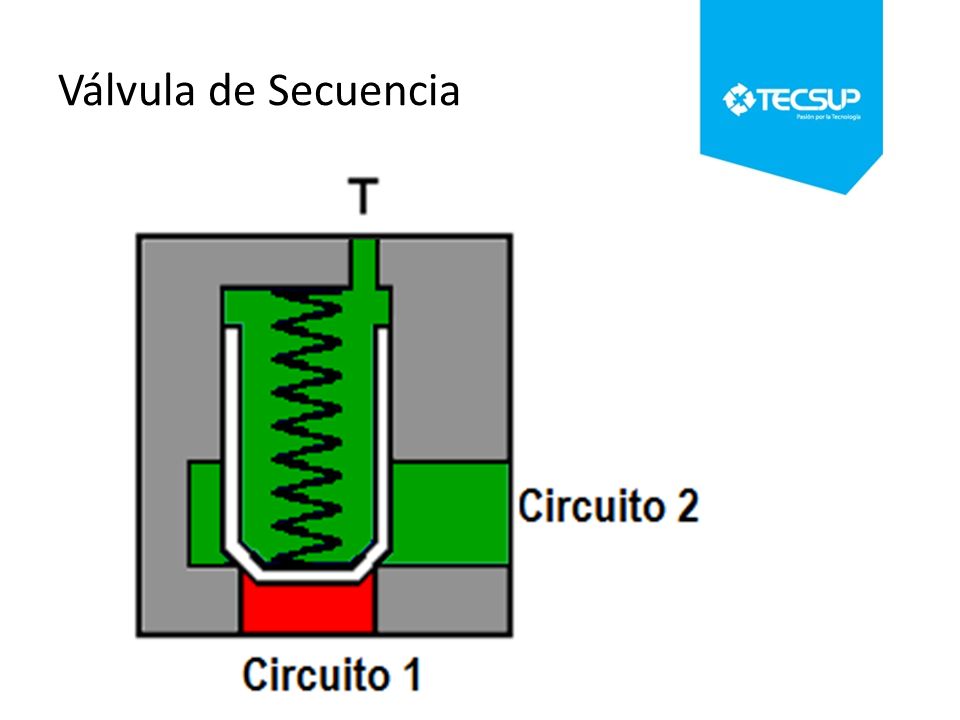

22 Válvula de Secuencia

23

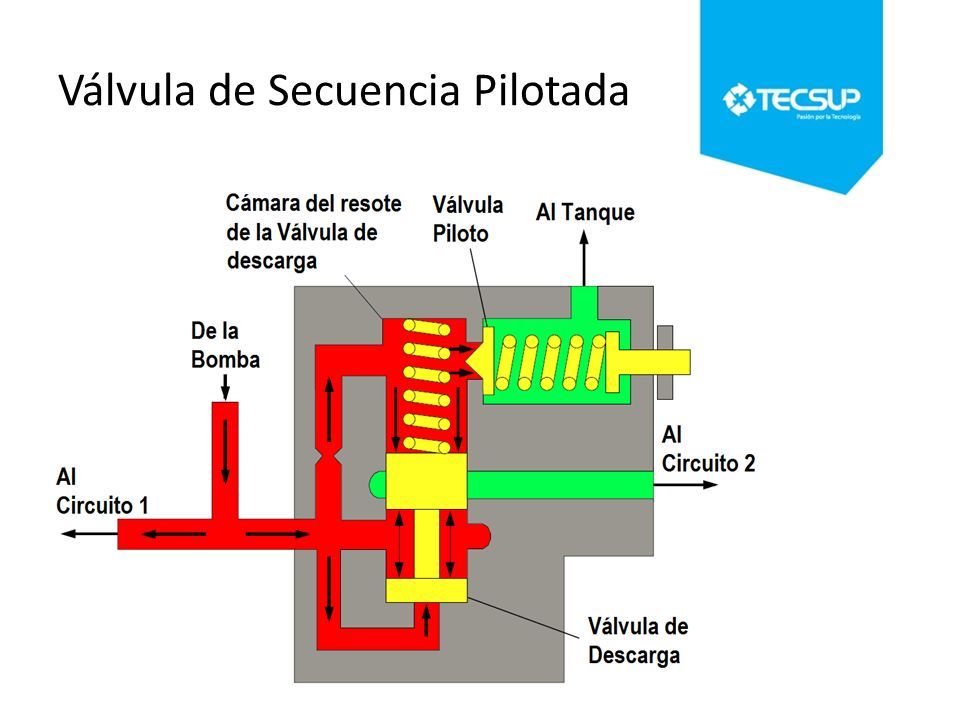

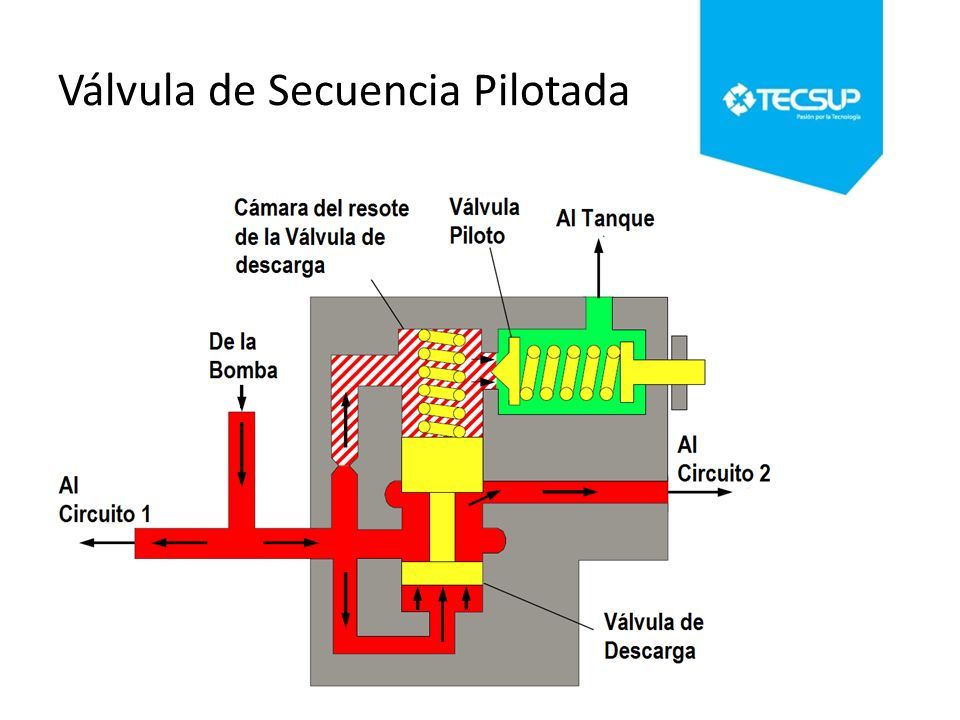

24 Válvula de Secuencia Pilotada

25

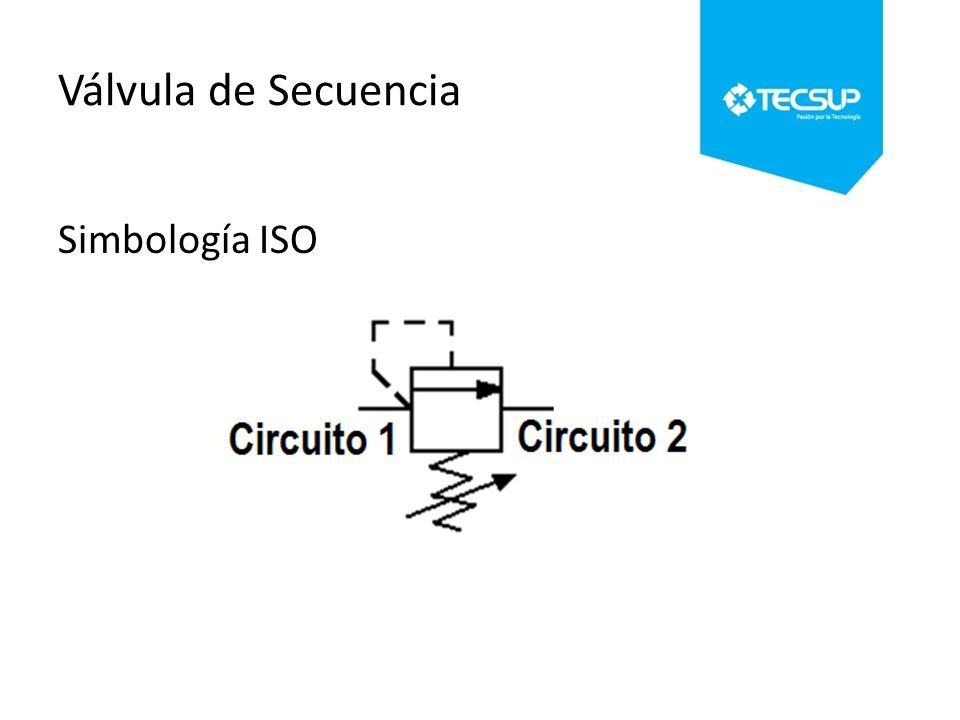

26 Válvula de Secuencia Simbología ISO

27 Válvula Reductora de Presión Función “Se usa para reducir la presión aguas abajo, cuando la demanda es menor que la presión de suministro. Se auto regulan para mantener siempre la misma presión de salida”

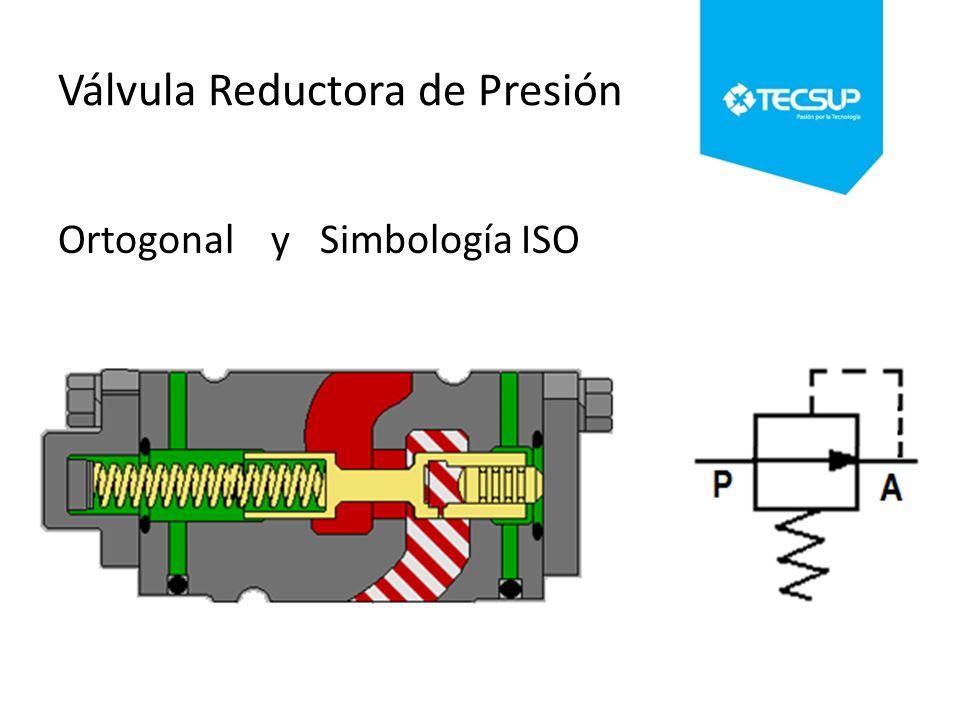

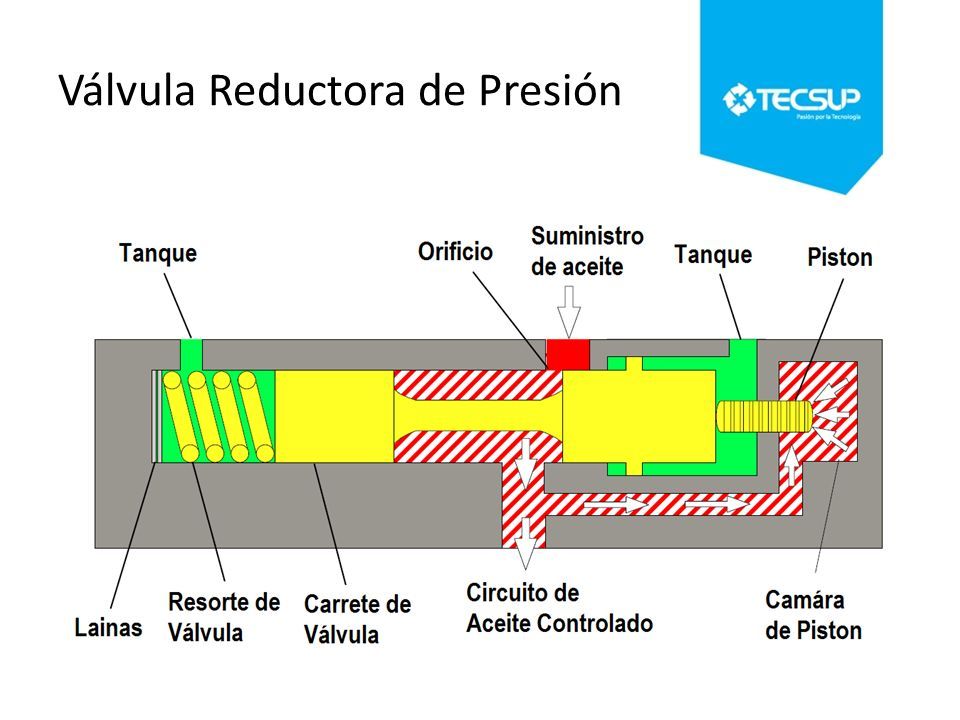

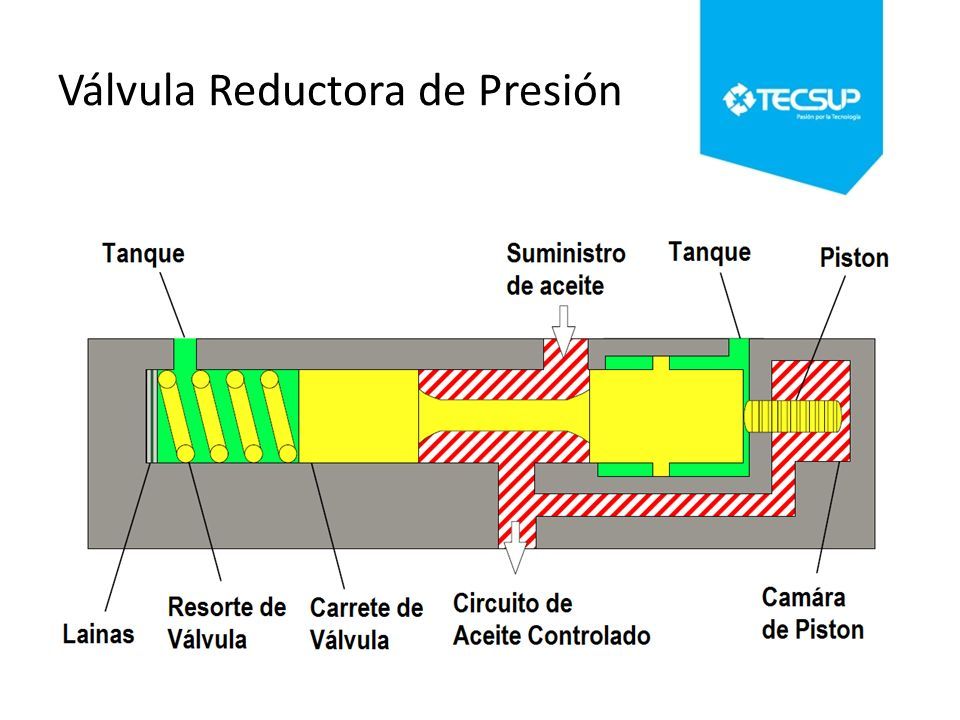

28 Válvula Reductora de Presión

29

30 Ortogonal y Simbología ISO

31 Válvula Diferencial de Presión Función “Mantiene una diferencia de presión fija entre dos circuitos”

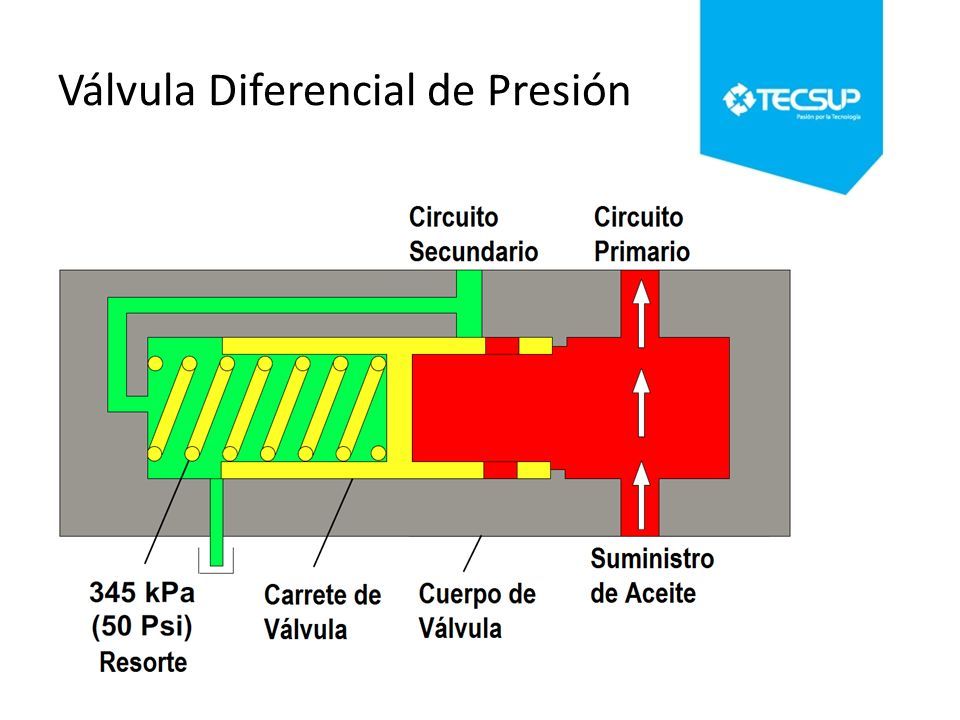

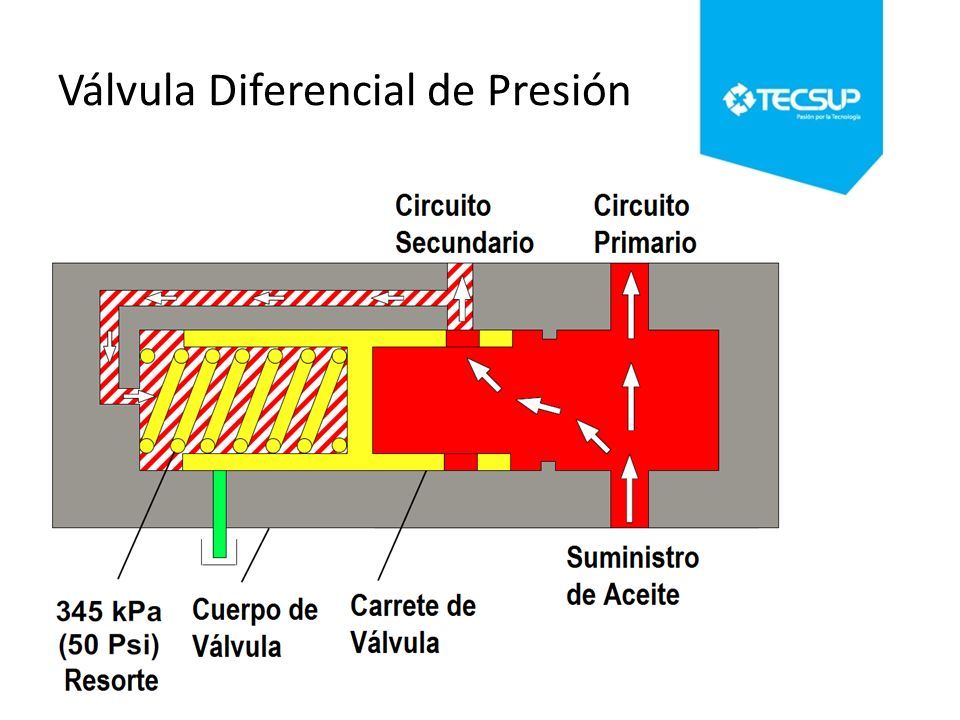

32 Válvula Diferencial de Presión

33

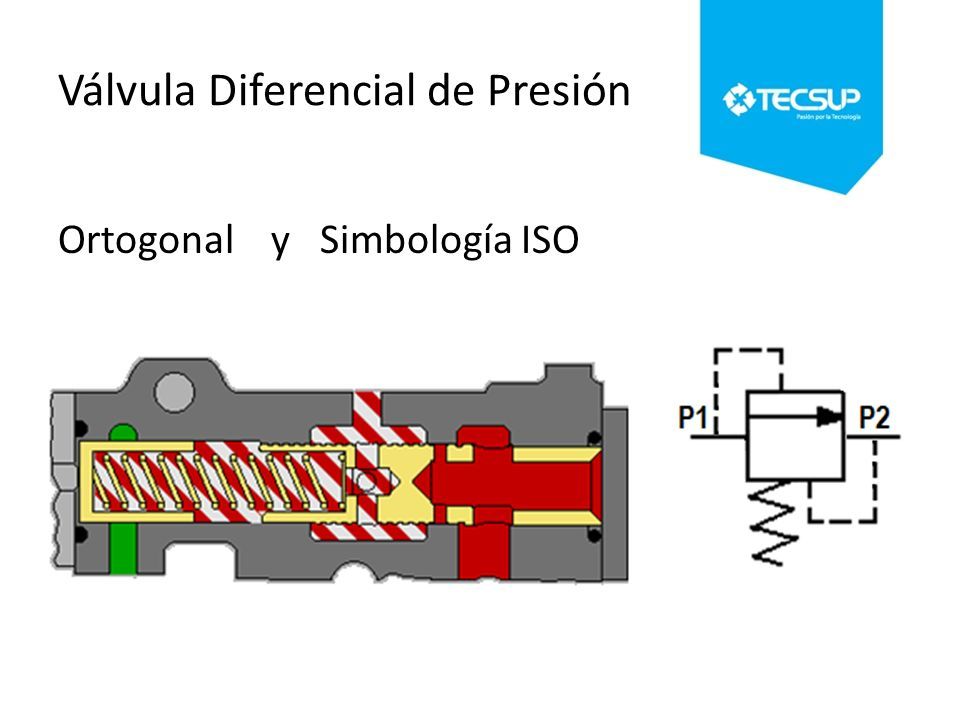

34 Ortogonal y Simbología ISO

35 Válvula Moduladora de Alivio Función “Aumentar gradualmente el seteo de la presión de alivio hasta un valor máximo”

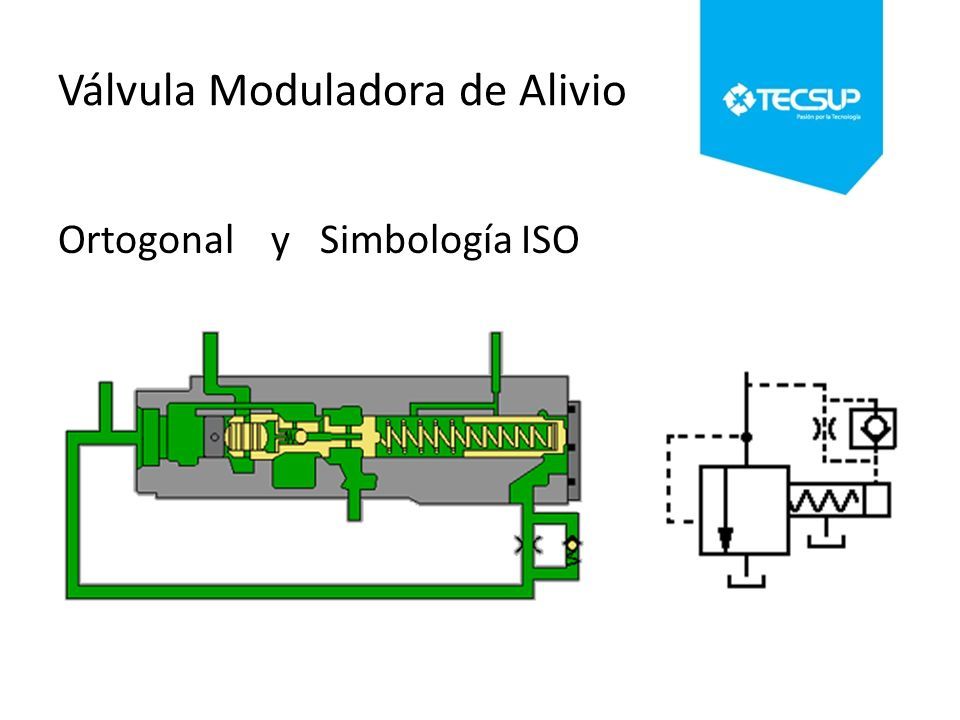

36 Válvula Moduladora de Alivio Ortogonal y Simbología ISO

37 Válvula de Contrabalance Función “Sostener una carga y evitar movimientos bruscos en los cilindros”

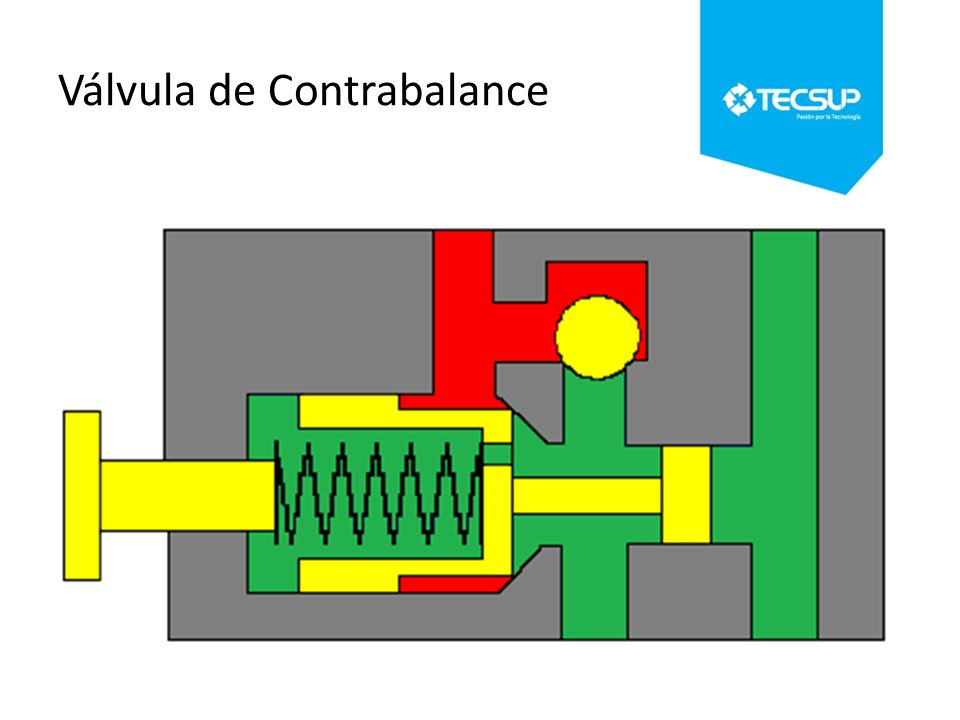

38 Válvula de Contrabalance

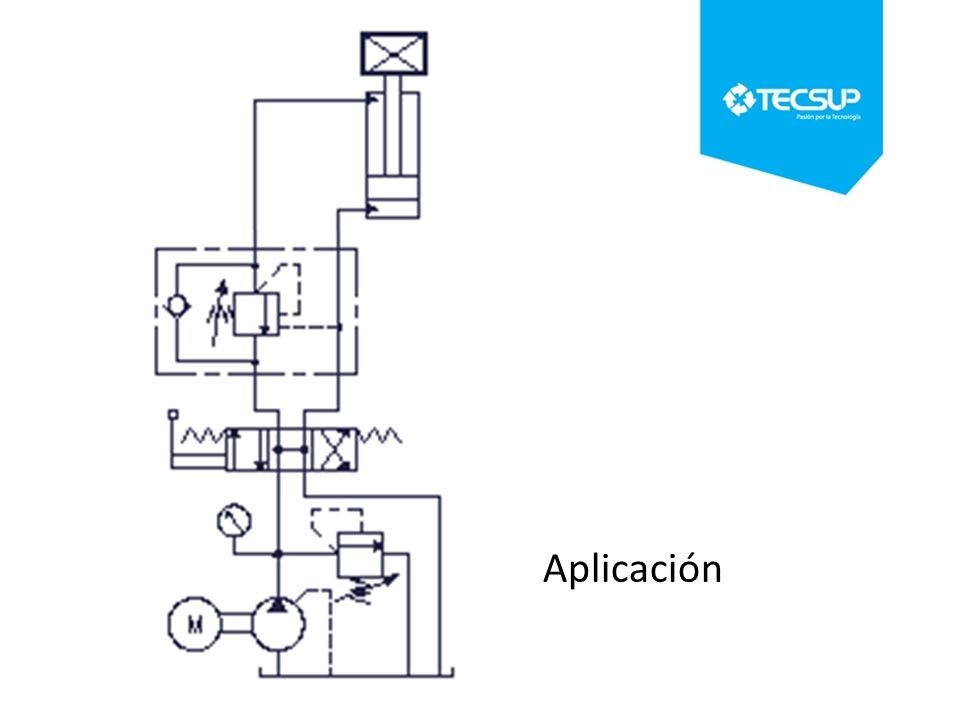

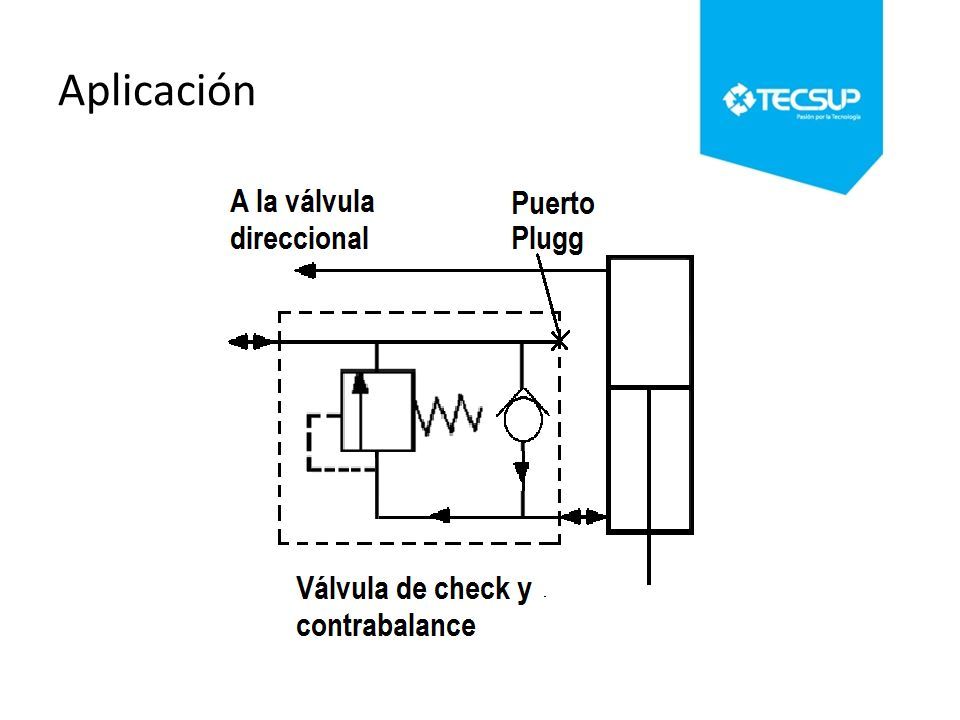

39 Aplicación

40

41 Bibliografia
