1 Universidade de Coimbra
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Evaluación y comunicación de la calidad ambiental en interiores Manuel Gameiro da Silva Vice-Presidente de REHVA João Dias Carrilho, Leo van Cappelen, Eduardo Sanjuanello 8 -10 de Maio 2019

2 Universidade de Coimbra

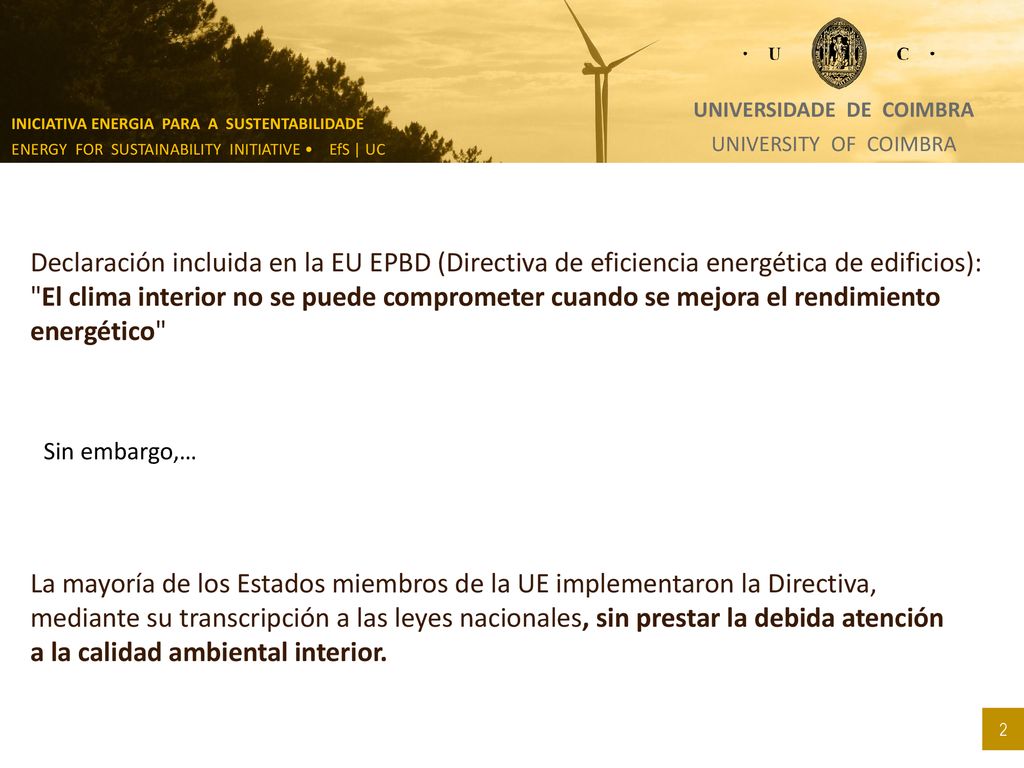

University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Declaración incluida en la EU EPBD (Directiva de eficiencia energética de edificios): "El clima interior no se puede comprometer cuando se mejora el rendimiento energético" Sin embargo,… La mayoría de los Estados miembros de la UE implementaron la Directiva, mediante su transcripción a las leyes nacionales, sin prestar la debida atención a la calidad ambiental interior.

3 Universidade de Coimbra

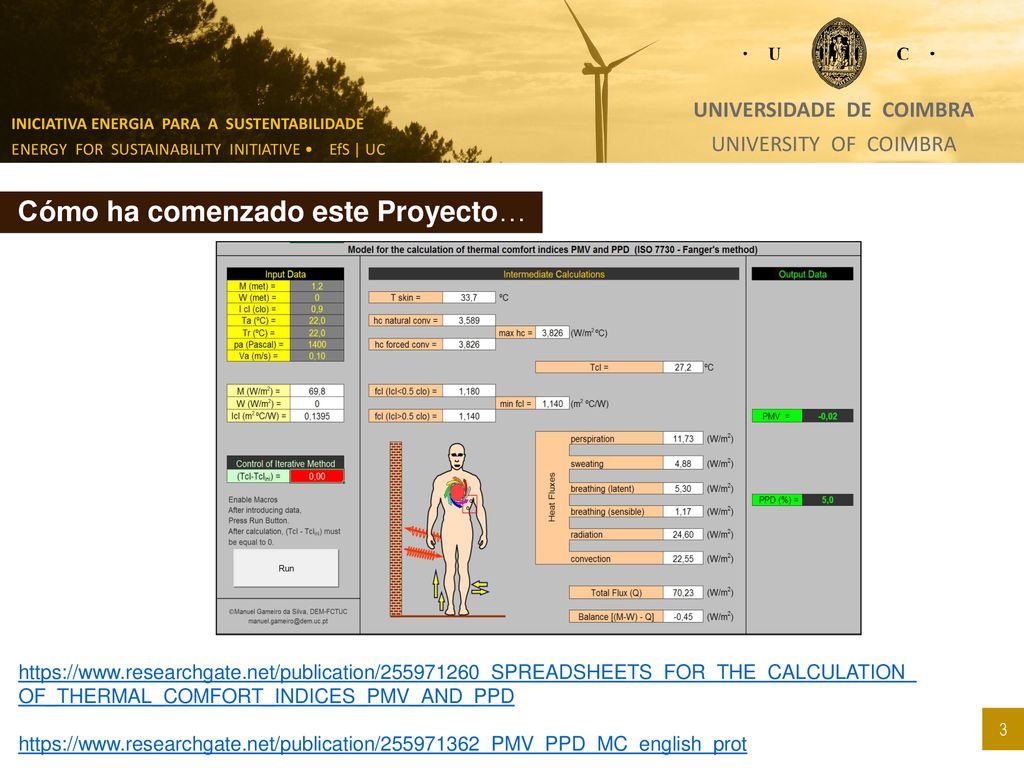

University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Cómo ha comenzado este Proyecto…

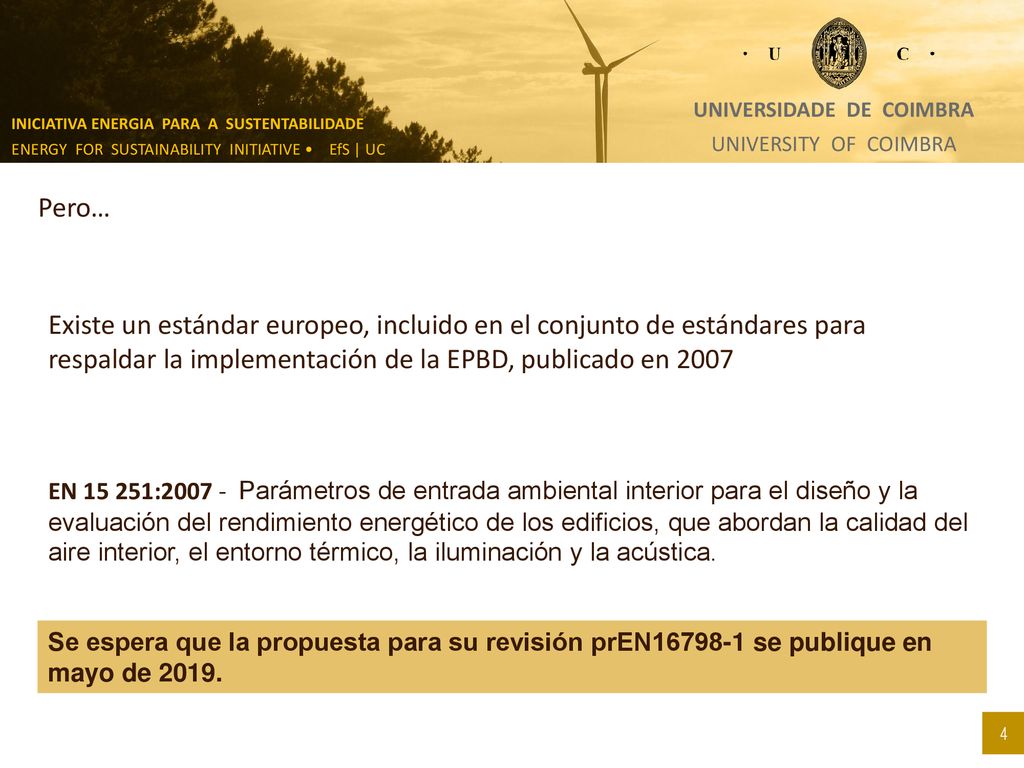

4 Universidade de Coimbra
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Pero… Existe un estándar europeo, incluido en el conjunto de estándares para respaldar la implementación de la EPBD, publicado en 2007 EN : Parámetros de entrada ambiental interior para el diseño y la evaluación del rendimiento energético de los edificios, que abordan la calidad del aire interior, el entorno térmico, la iluminación y la acústica. Se espera que la propuesta para su revisión prEN se publique en mayo de 2019.

5 Universidade de Coimbra

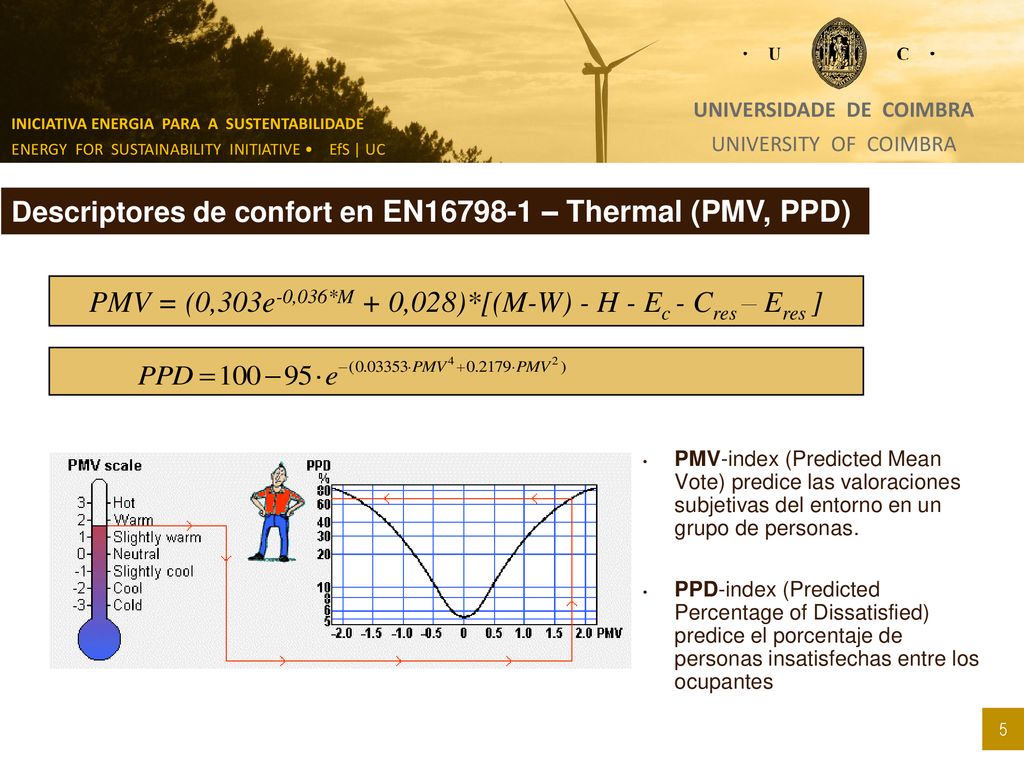

University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Descriptores de confort en EN – Thermal (PMV, PPD) PMV = (0,303e-0,036*M + 0,028)*[(M-W) - H - Ec - Cres – Eres ] PMV-index (Predicted Mean Vote) predice las valoraciones subjetivas del entorno en un grupo de personas. PPD-index (Predicted Percentage of Dissatisfied) predice el porcentaje de personas insatisfechas entre los ocupantes

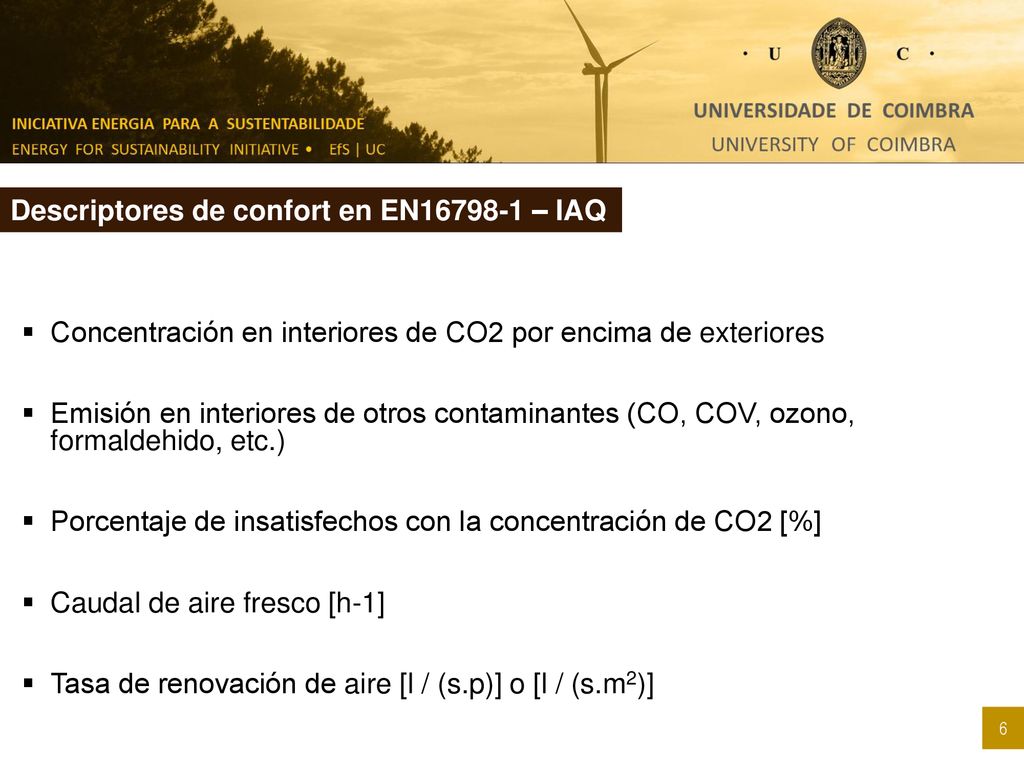

6 Descriptores de confort en EN16798-1 – IAQ
Concentración en interiores de CO2 por encima de exteriores Emisión en interiores de otros contaminantes (CO, COV, ozono, formaldehido, etc.) Porcentaje de insatisfechos con la concentración de CO2 [%] Caudal de aire fresco [h-1] Tasa de renovación de aire [l / (s.p)] o [l / (s.m2)]

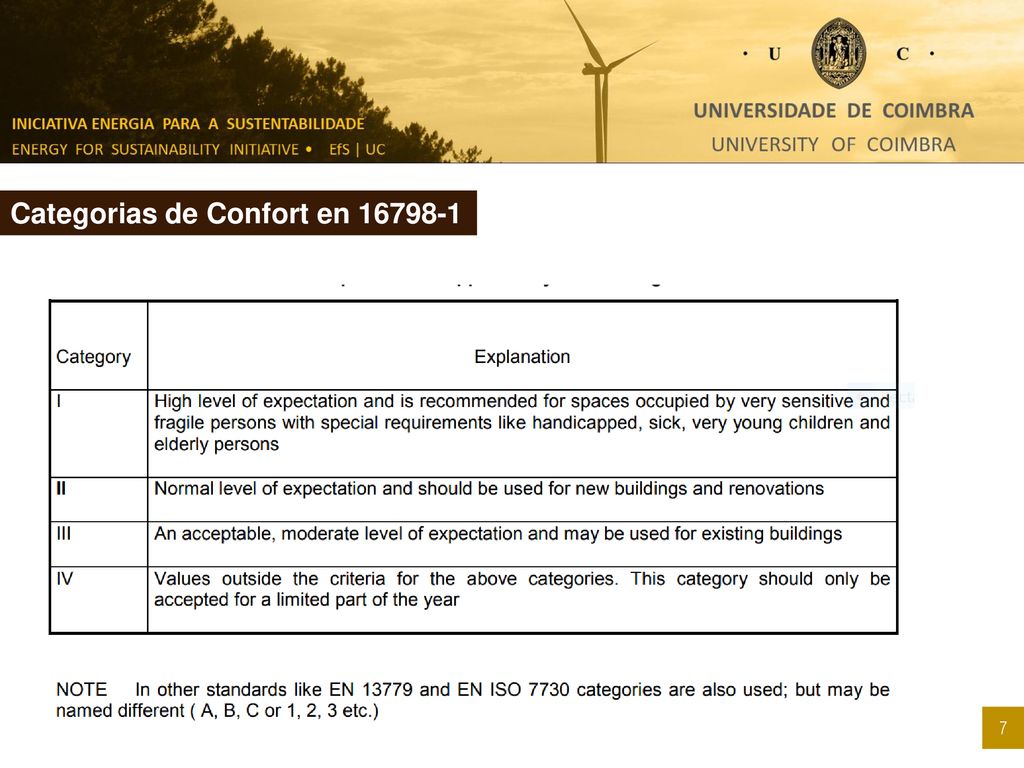

7 Categorias de Confort en 16798-1

8 Categorias de Confort en EN16798-1 – Ambiente térmico
Edificios de calefacción y refrigeración mecánica. Edificios sin sistemas de refrigeración central mecánica.

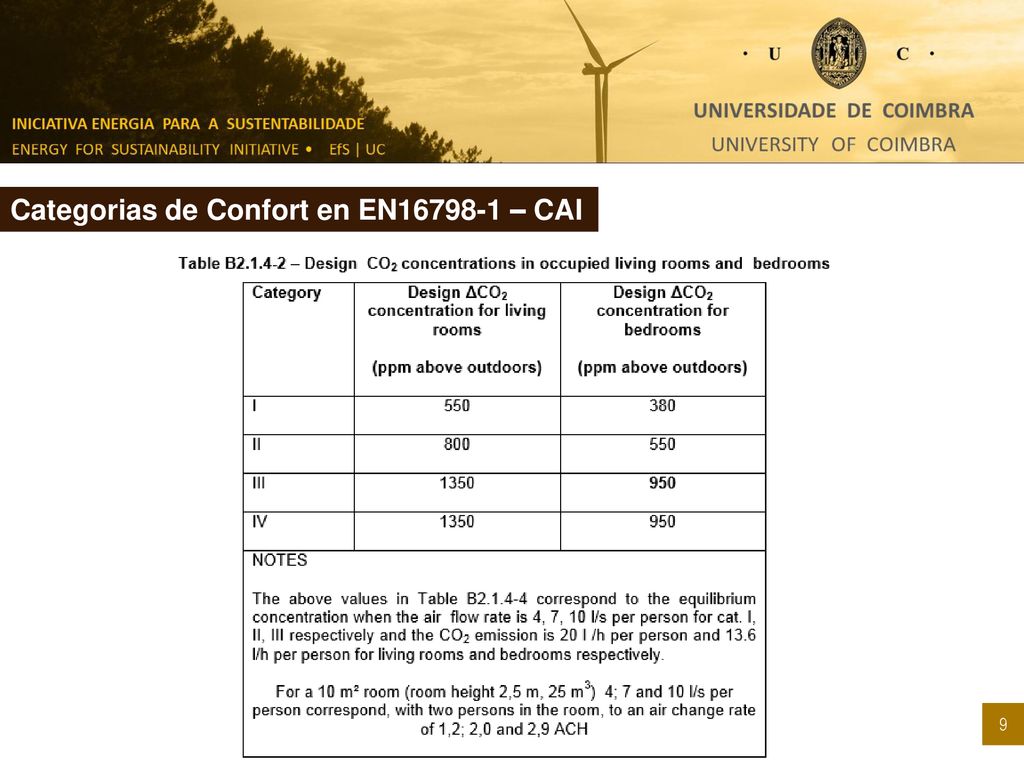

9 Categorias de Confort en EN16798-1 – CAI

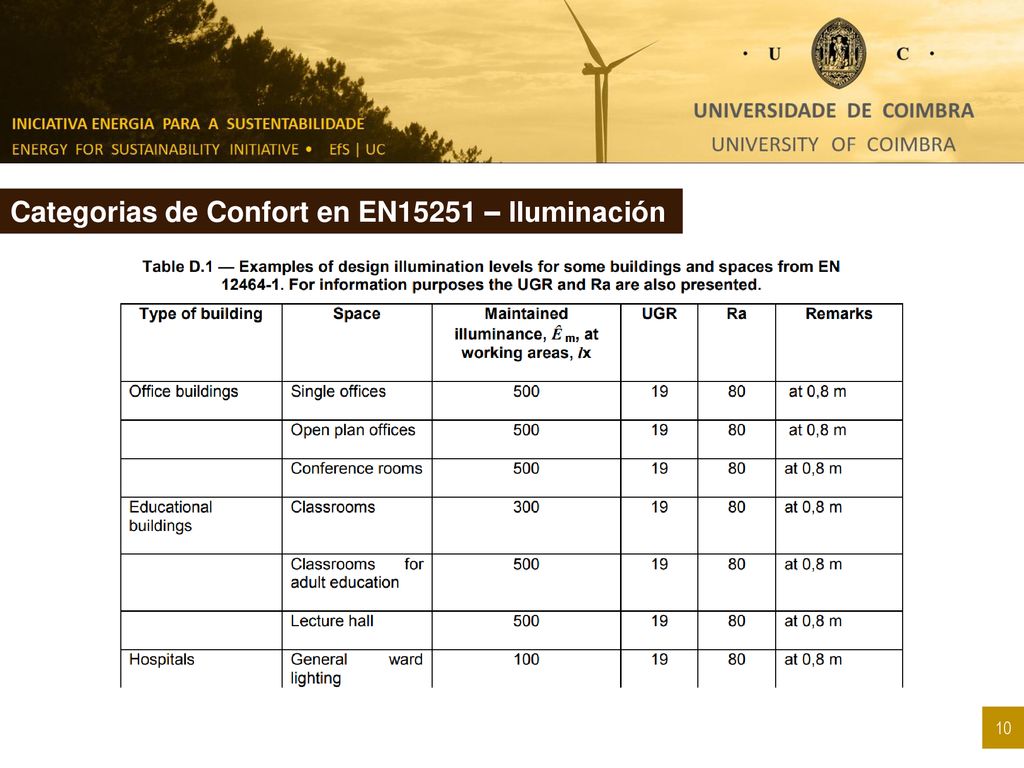

10 Categorias de Confort en EN15251 – Iluminación

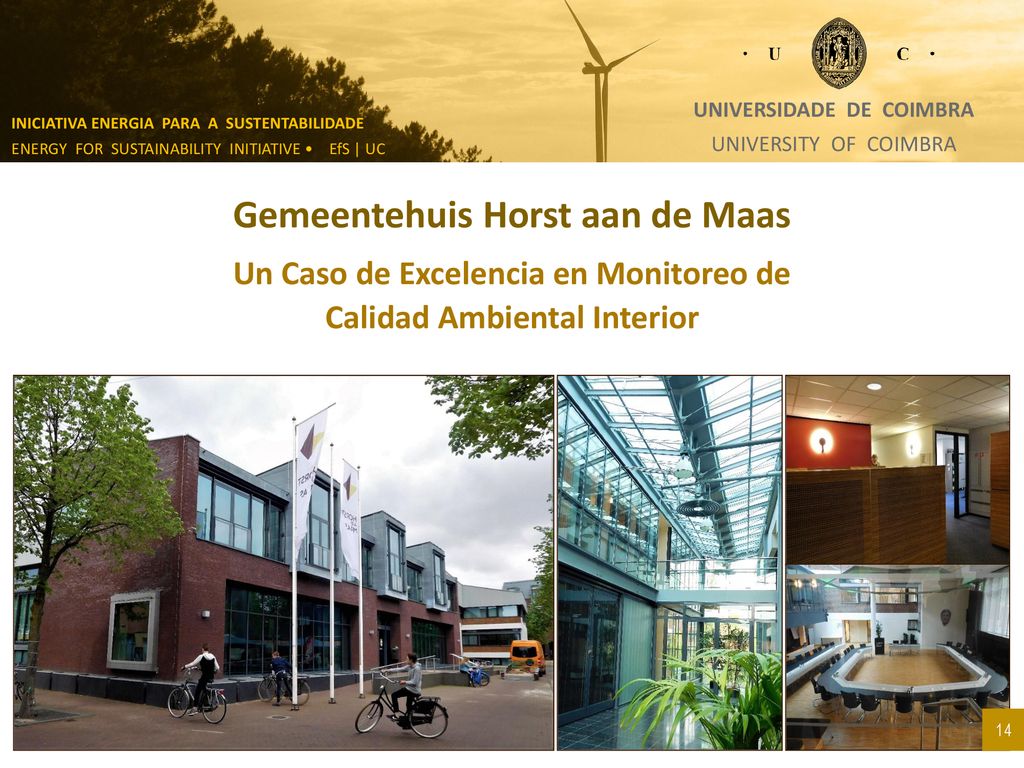

11 Gemeentehuis Horst aan de Maas
Universidade de Coimbra University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Gemeentehuis Horst aan de Maas Un Caso de Excelencia en Monitoreo de Calidad Ambiental Interior

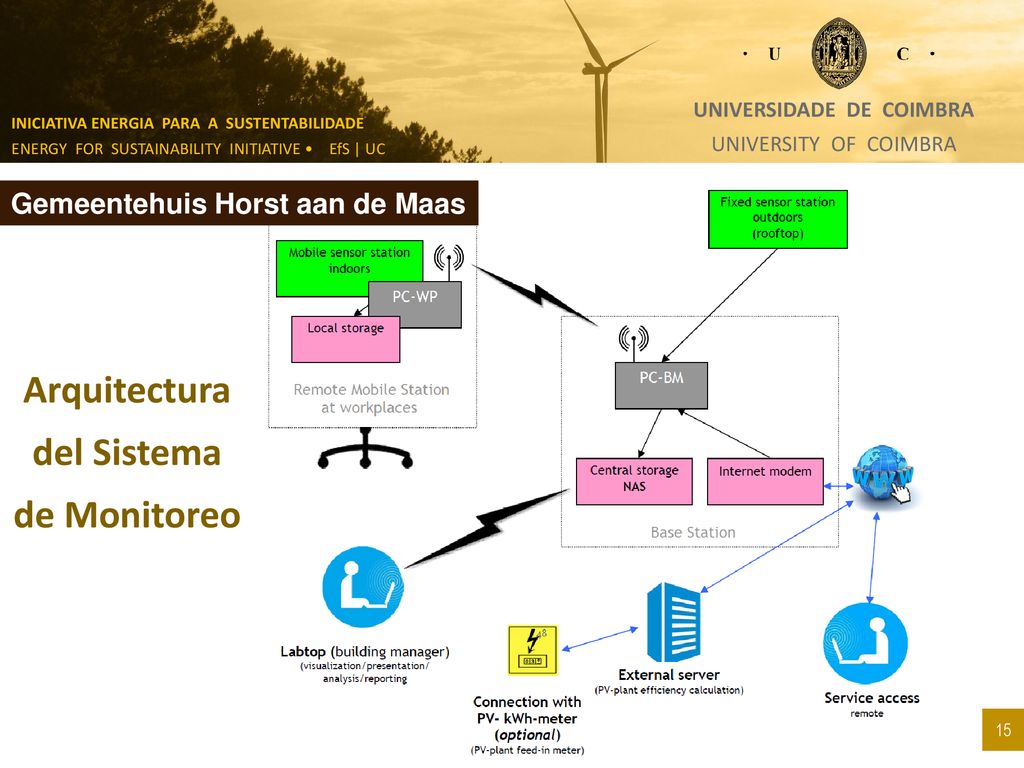

12 Universidade de Coimbra Gemeentehuis Horst aan de Maas
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Gemeentehuis Horst aan de Maas Arquitectura del Sistema de Monitoreo

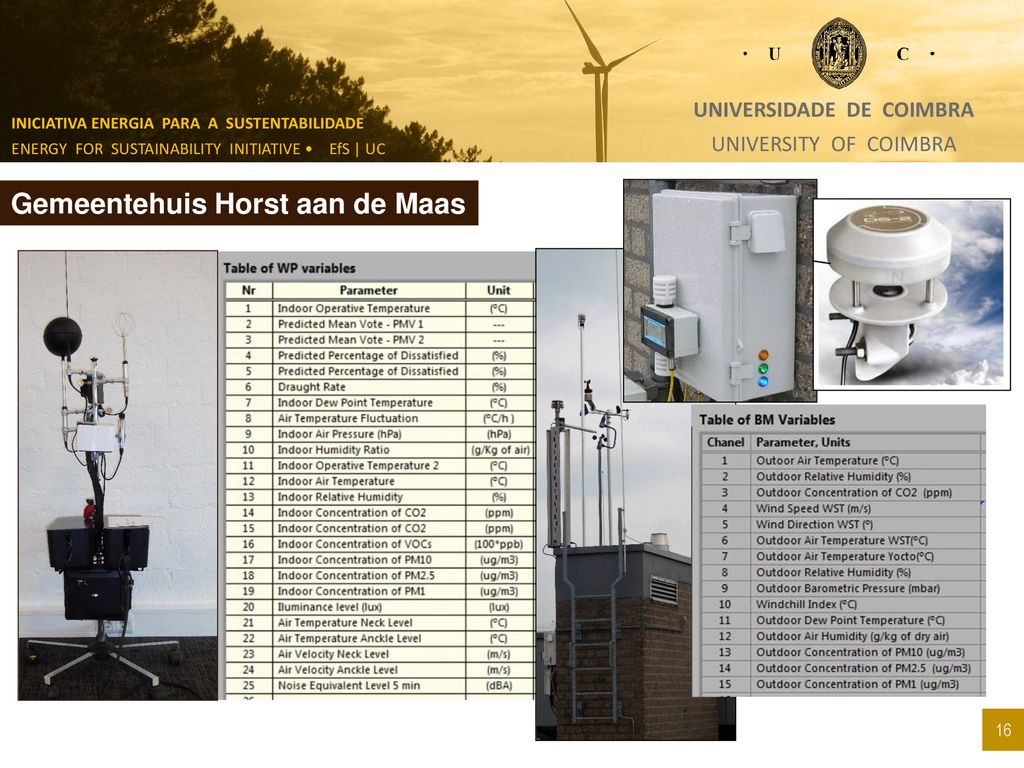

13 Universidade de Coimbra Gemeentehuis Horst aan de Maas
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Gemeentehuis Horst aan de Maas

14 Universidade de Coimbra Gemeentehuis Horst aan de Maas

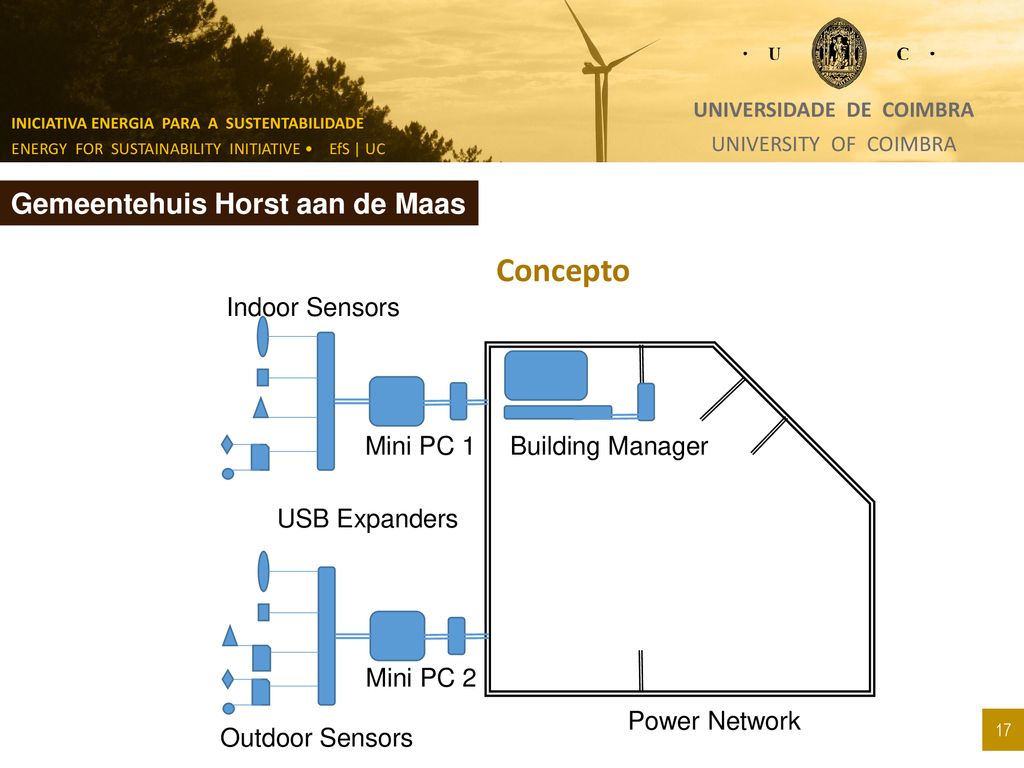

University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Gemeentehuis Horst aan de Maas Concepto Indoor Sensors Outdoor Sensors USB Expanders Power Network Mini PC 1 Mini PC 2 Building Manager

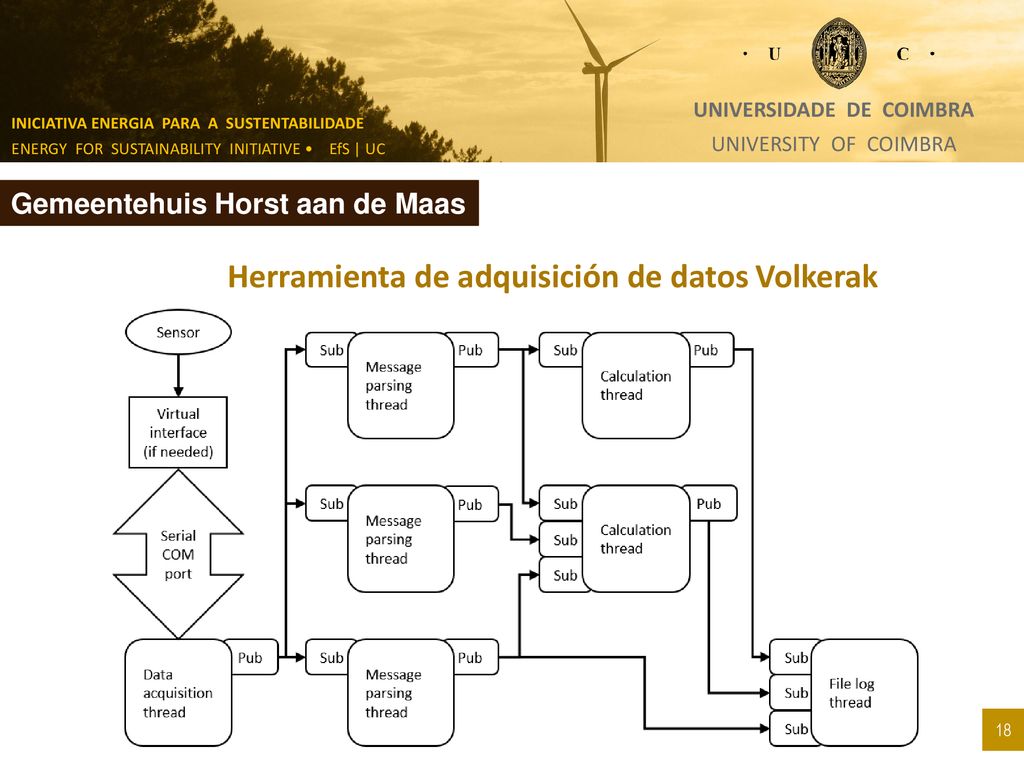

15 Herramienta de adquisición de datos Volkerak
Universidade de Coimbra University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Gemeentehuis Horst aan de Maas Herramienta de adquisición de datos Volkerak

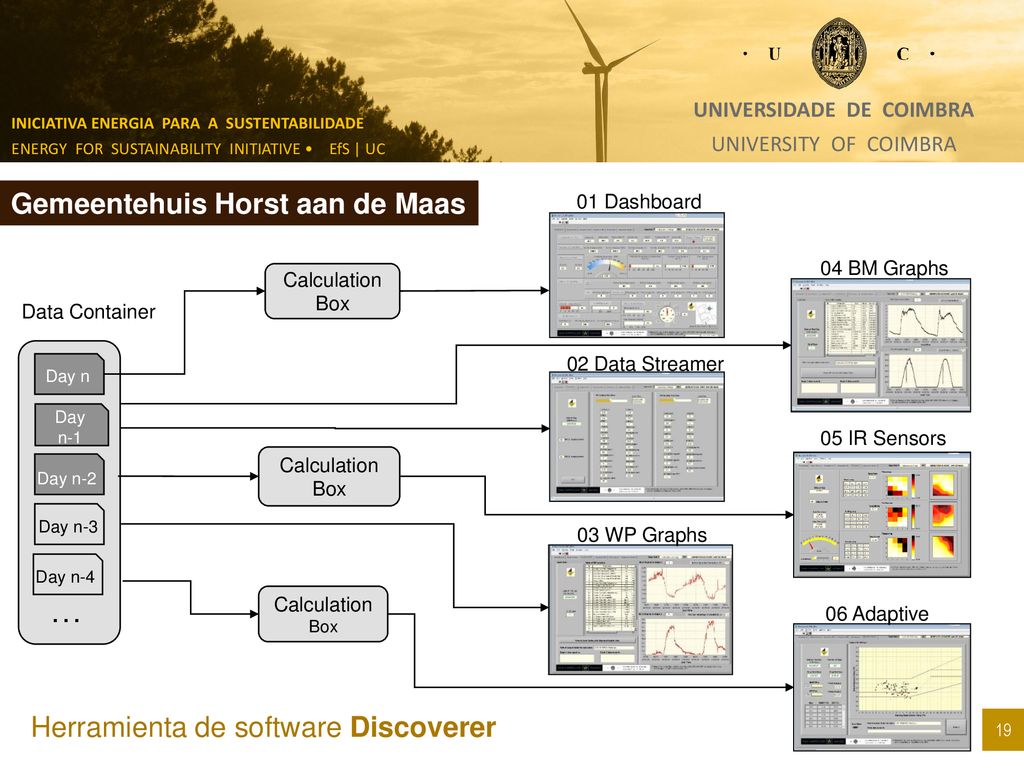

16 Universidade de Coimbra Gemeentehuis Horst aan de Maas
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Gemeentehuis Horst aan de Maas 01 Dashboard 04 BM Graphs Calculation Box Data Container 02 Data Streamer Day n Day n-1 05 IR Sensors Calculation Box Day n-2 Day n-3 03 WP Graphs Day n-4 … Calculation Box 06 Adaptive Herramienta de software Discoverer

17 Universidade de Coimbra
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC

18 Universidade de Coimbra
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC

19 Universidade de Coimbra
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC

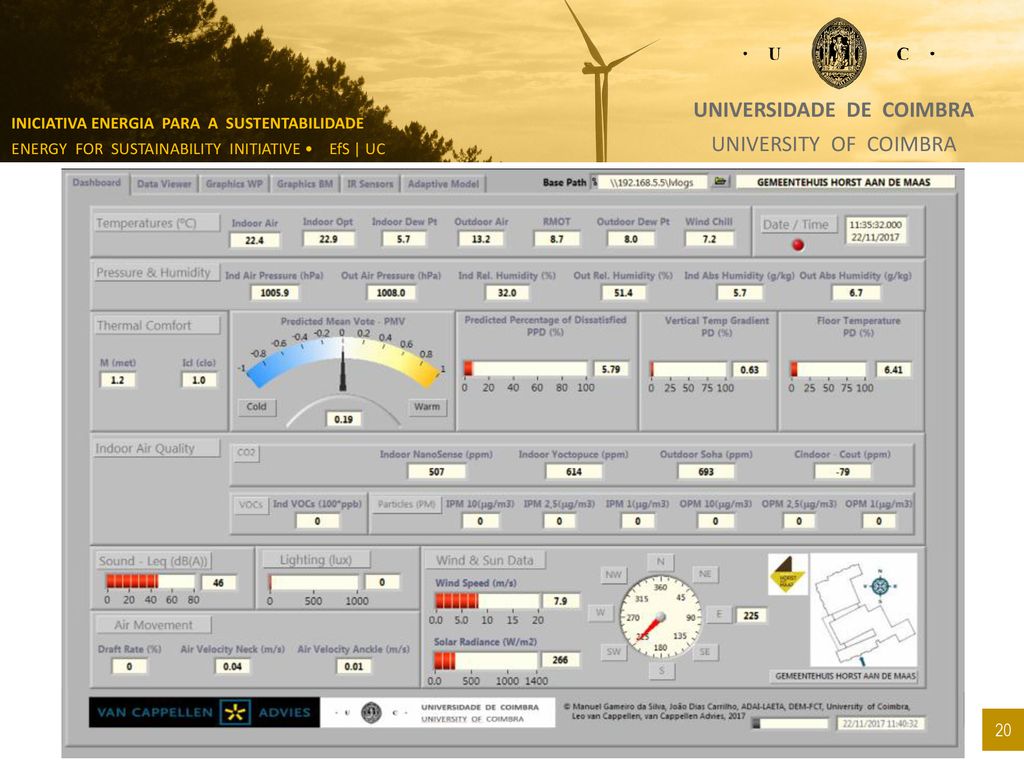

20 Universidade de Coimbra
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC

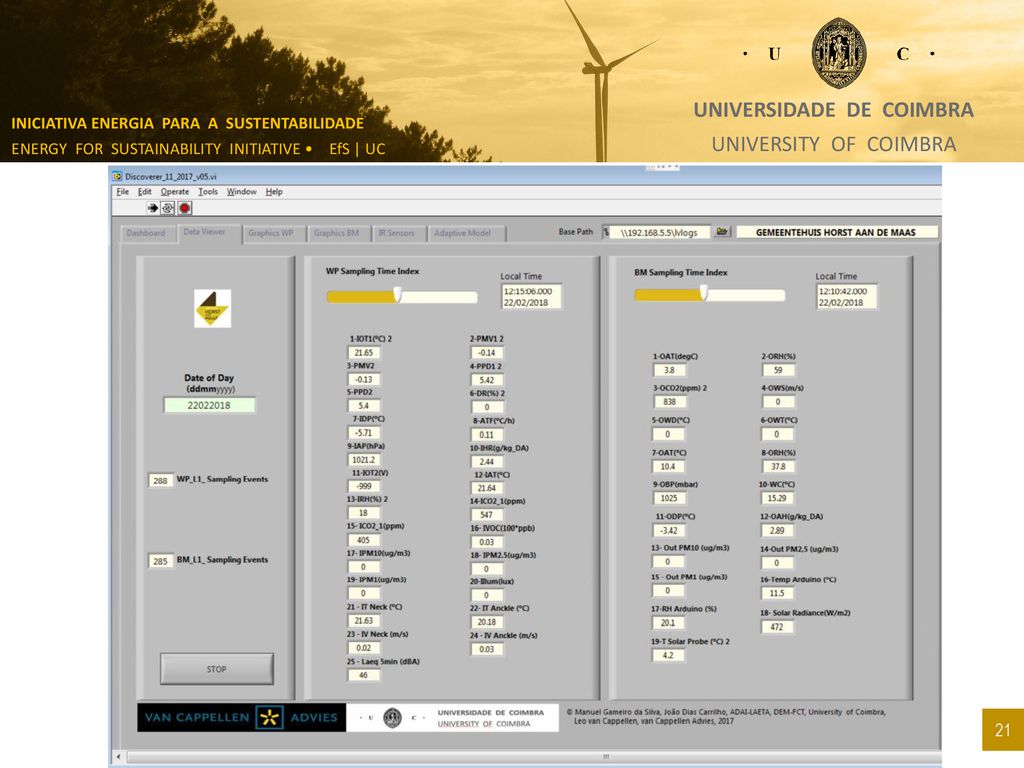

21 Universidade de Coimbra
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC

22 Universidade de Coimbra

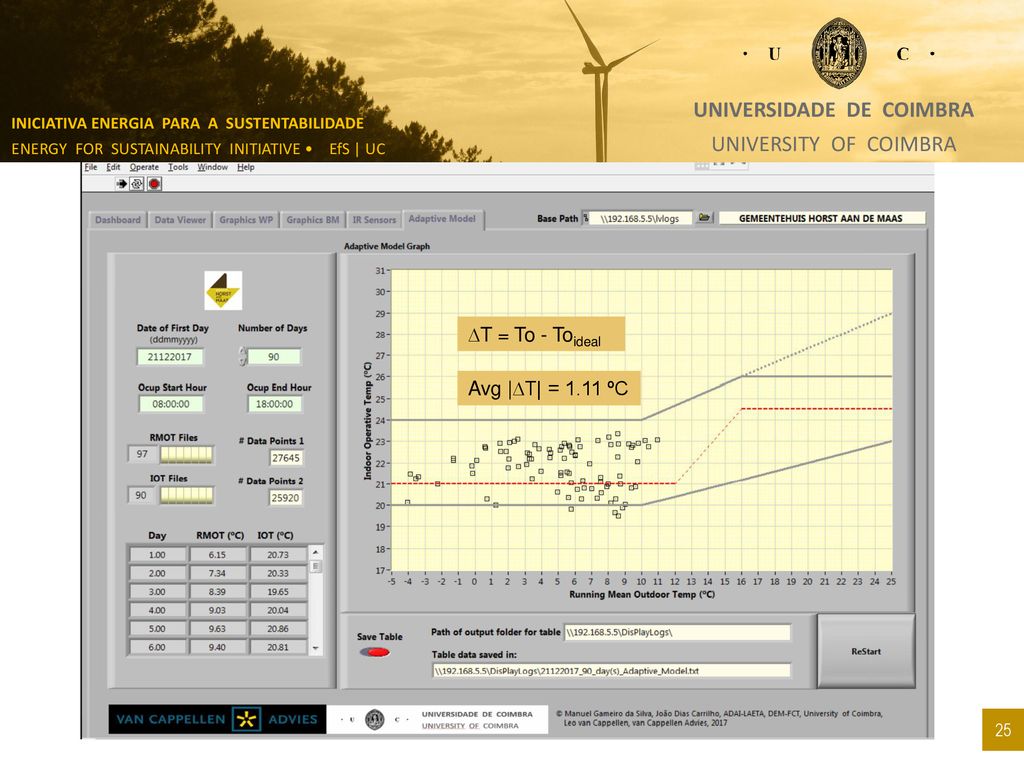

University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC DT = To - Toideal Avg |DT| = 1.11 ºC

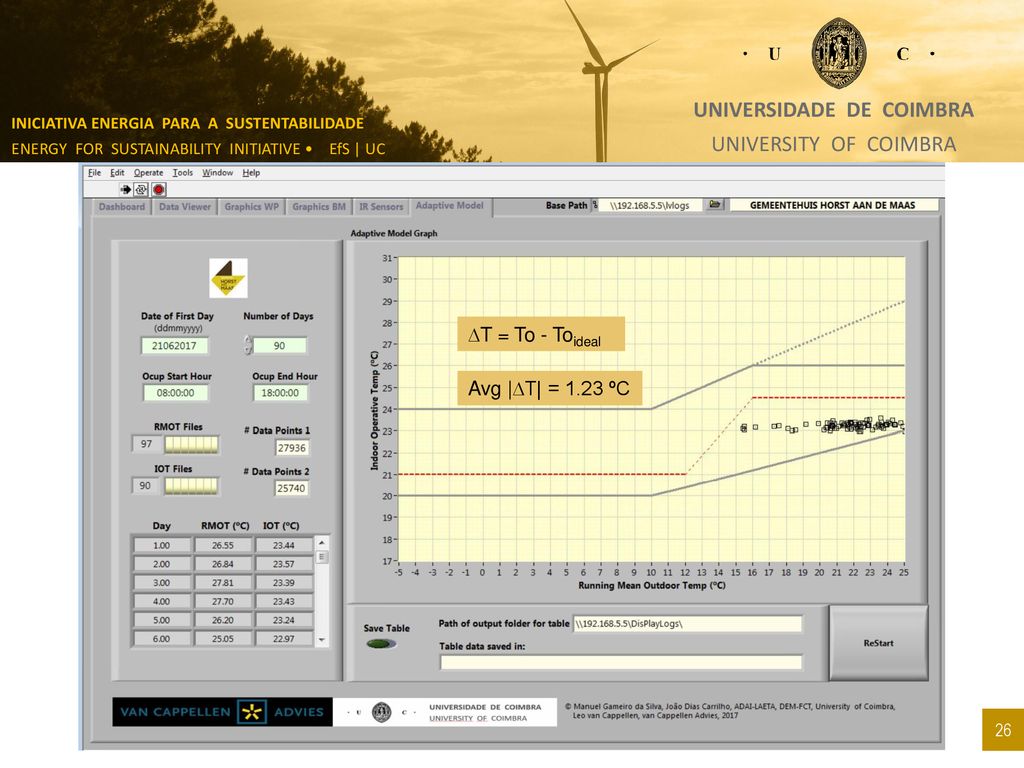

23 Universidade de Coimbra
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC DT = To - Toideal Avg |DT| = 1.23 ºC

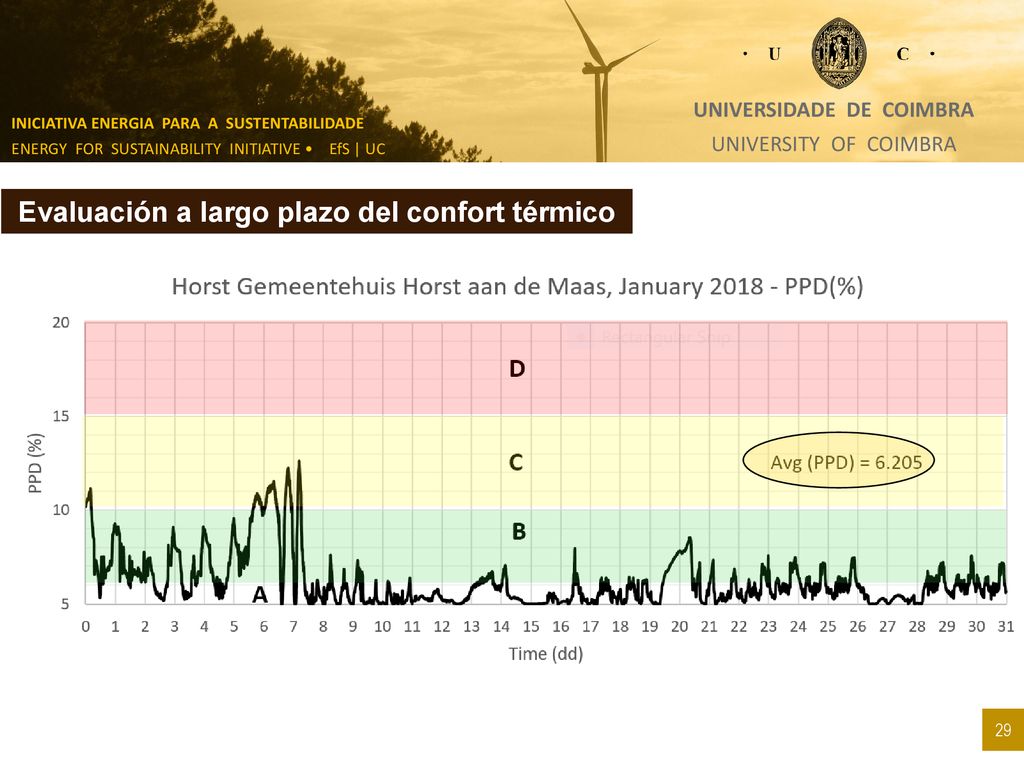

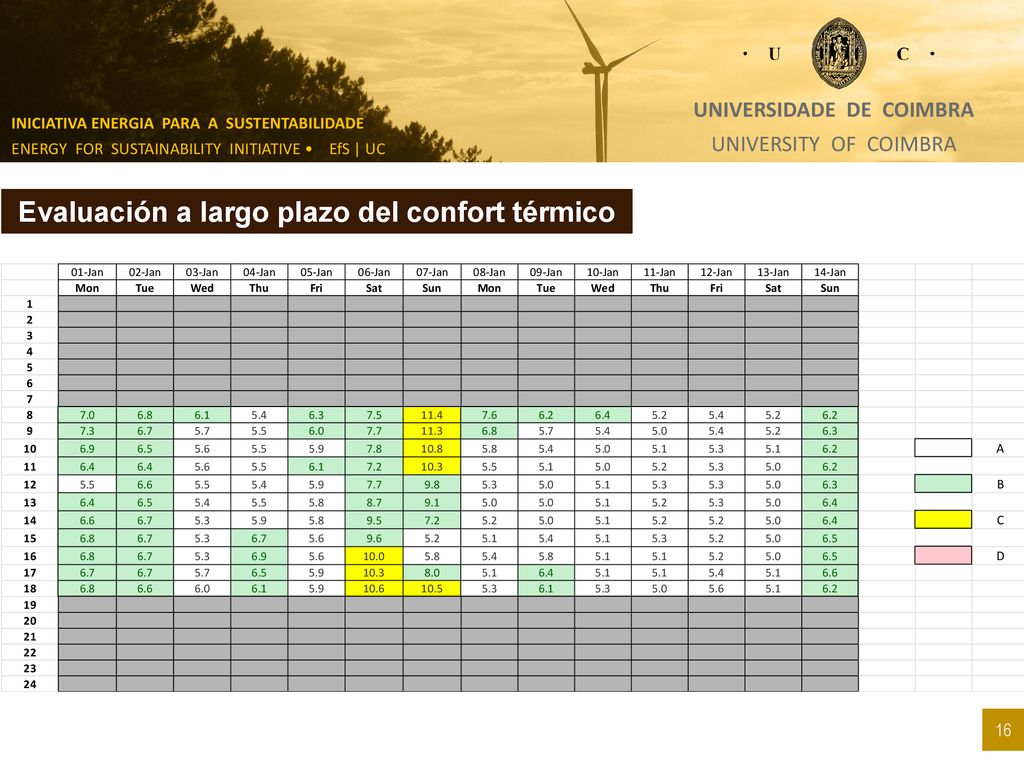

24 Universidade de Coimbra Evaluación a largo plazo del confort térmico
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Evaluación a largo plazo del confort térmico

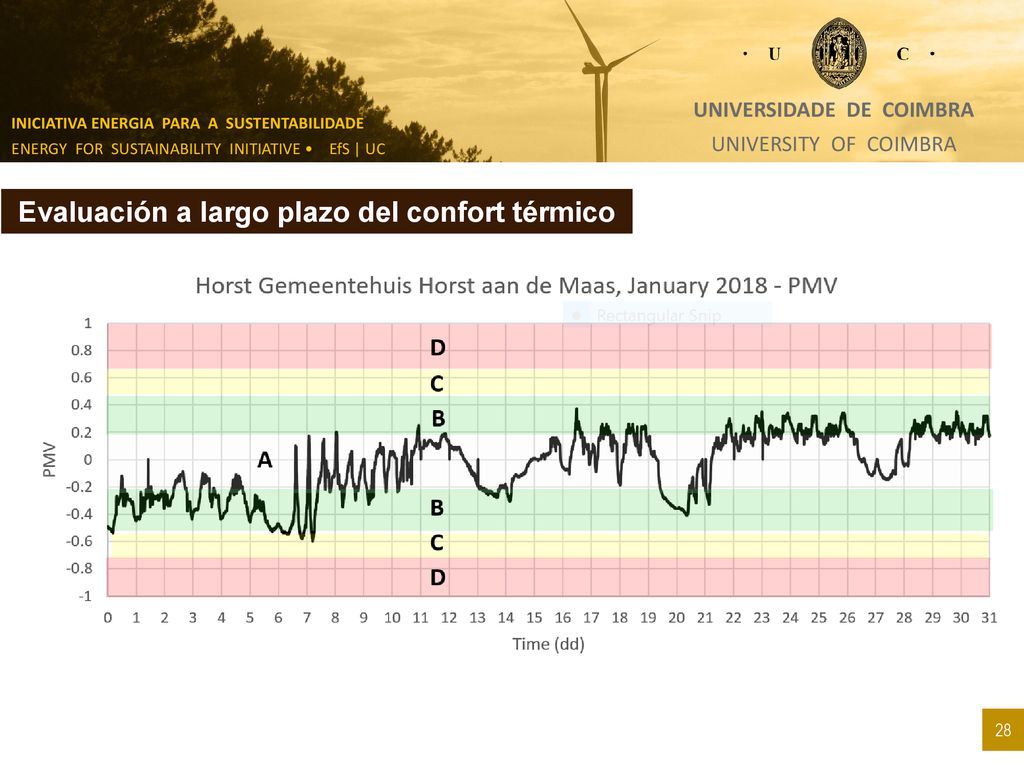

25 Universidade de Coimbra Evaluación a largo plazo del confort térmico
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Evaluación a largo plazo del confort térmico

26 Universidade de Coimbra Evaluación a largo plazo del confort térmico
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Evaluación a largo plazo del confort térmico

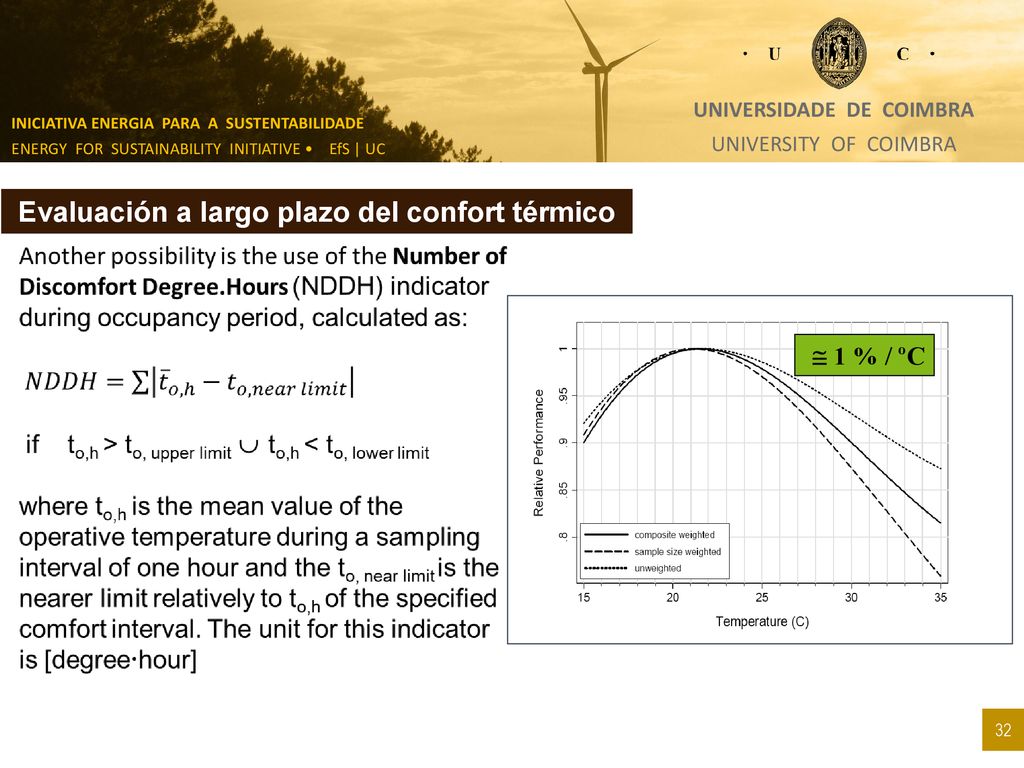

27 Universidade de Coimbra Evaluación a largo plazo del confort térmico
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Evaluación a largo plazo del confort térmico  1 % / ºC

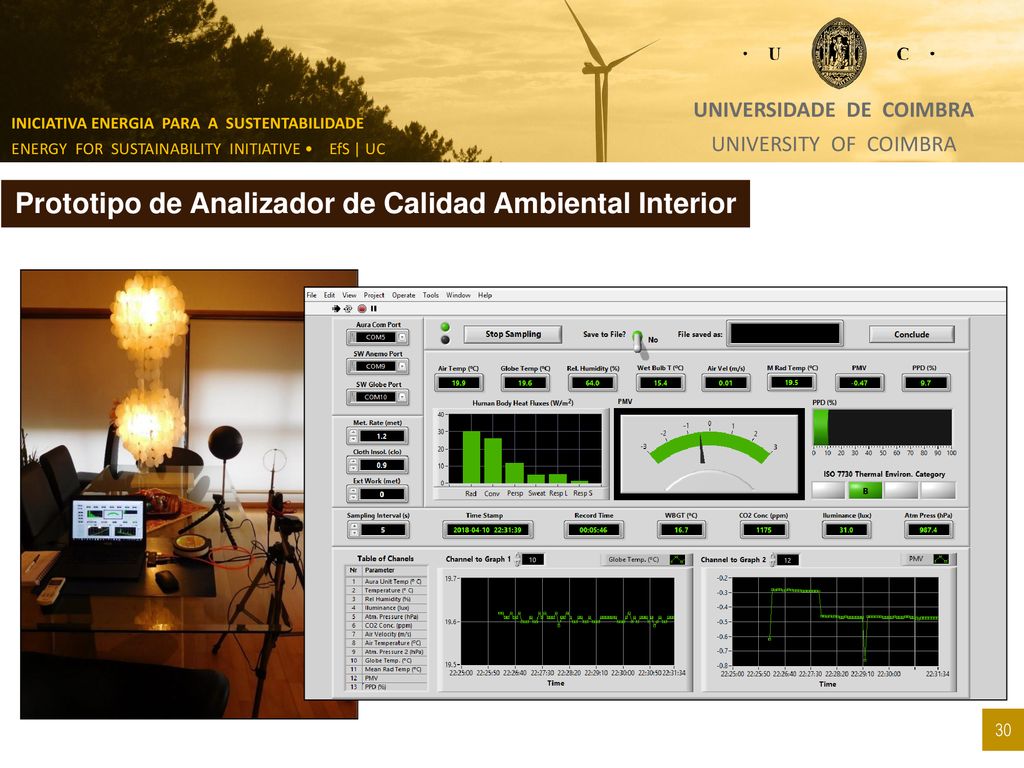

28 Prototipo de Analizador de Calidad Ambiental Interior
Universidade de Coimbra University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Prototipo de Analizador de Calidad Ambiental Interior

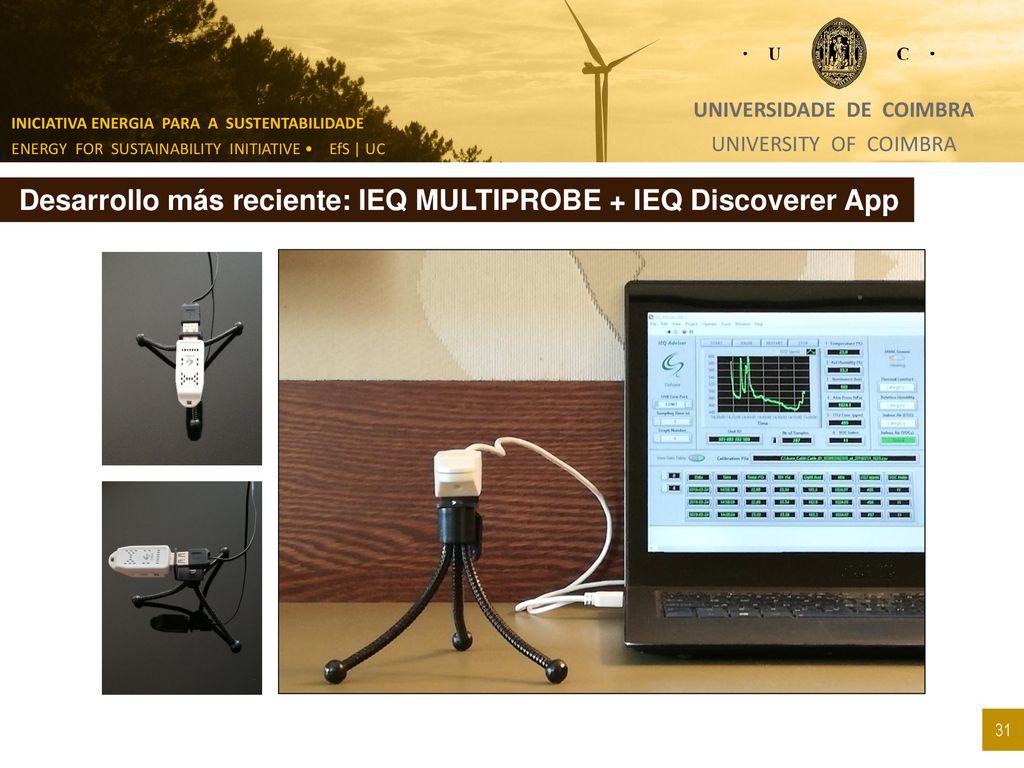

29 Desarrollo más reciente: IEQ MULTIPROBE + IEQ Discoverer App
Universidade de Coimbra University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Desarrollo más reciente: IEQ MULTIPROBE + IEQ Discoverer App

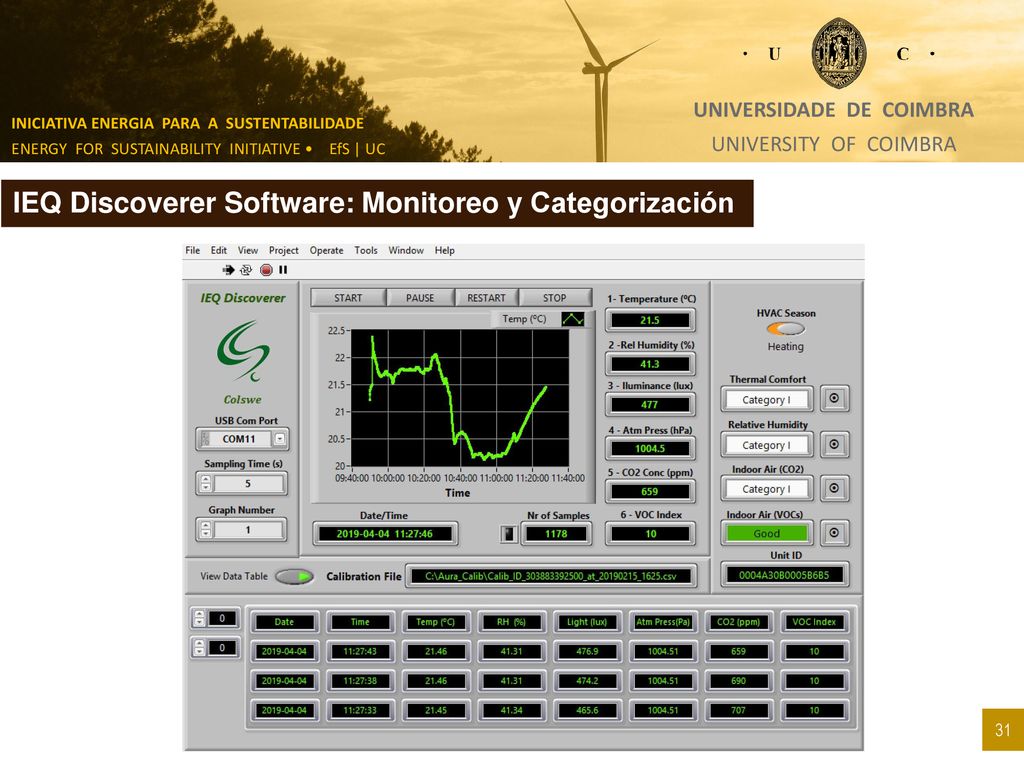

30 IEQ Discoverer Software: Monitoreo y Categorización
Universidade de Coimbra University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC IEQ Discoverer Software: Monitoreo y Categorización

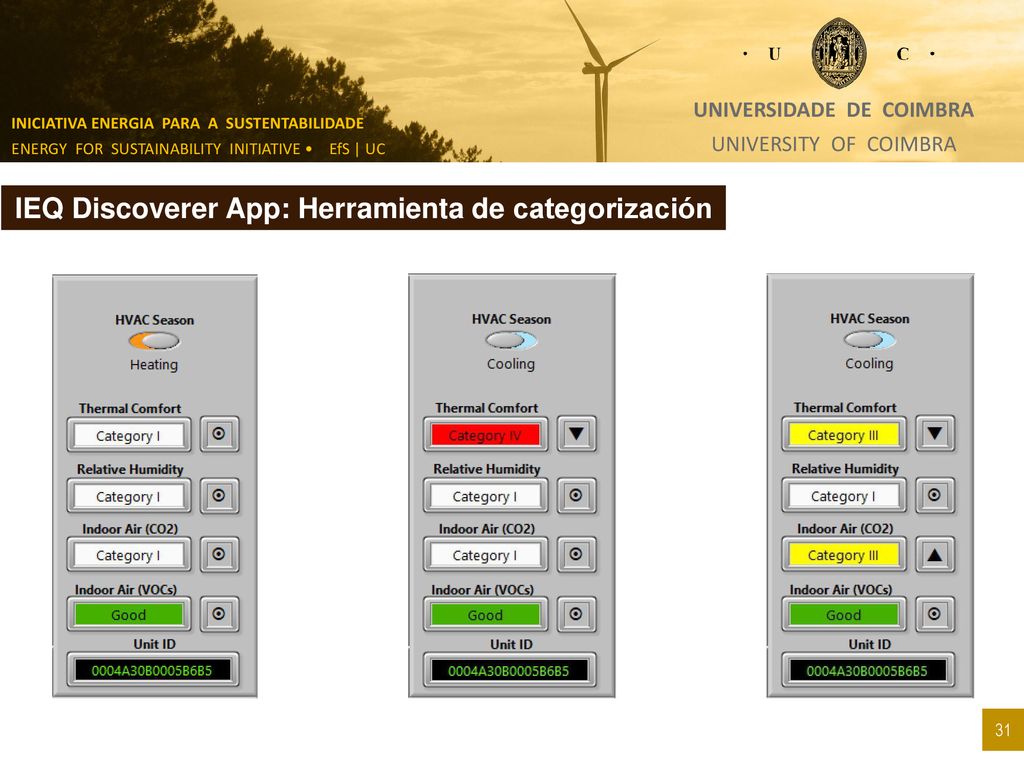

31 IEQ Discoverer App: Herramienta de categorización
Universidade de Coimbra University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC IEQ Discoverer App: Herramienta de categorización

32 Universidade de Coimbra

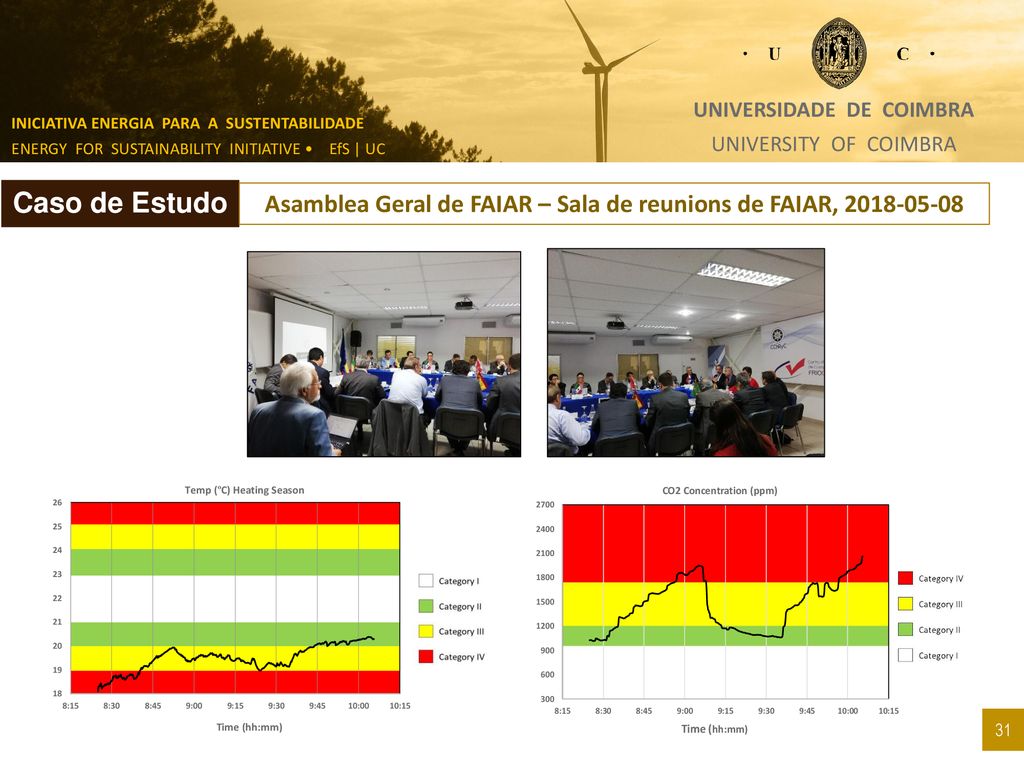

University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Caso de Estudo Asamblea Geral de FAIAR – Sala de reunions de FAIAR,

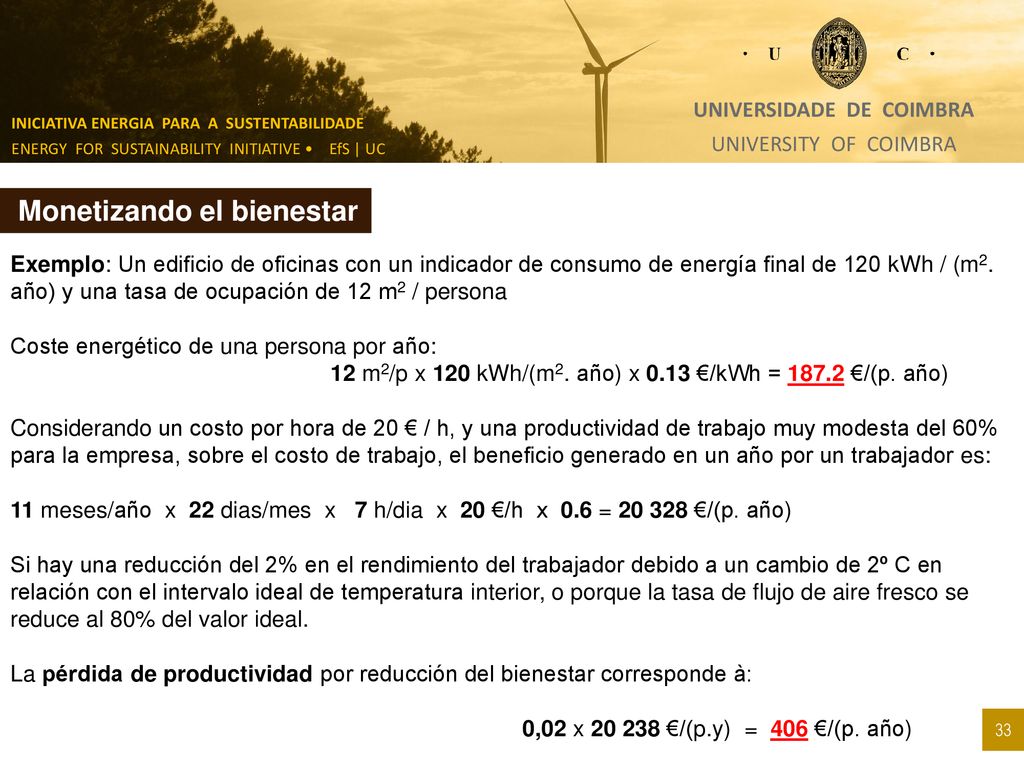

33 Universidade de Coimbra
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Monetizando el bienestar Exemplo: Un edificio de oficinas con un indicador de consumo de energía final de 120 kWh / (m2. año) y una tasa de ocupación de 12 m2 / persona Coste energético de una persona por año: 12 m2/p x 120 kWh/(m2. año) x 0.13 €/kWh = €/(p. año) Considerando un costo por hora de 20 € / h, y una productividad de trabajo muy modesta del 60% para la empresa, sobre el costo de trabajo, el beneficio generado en un año por un trabajador es: 11 meses/año x 22 dias/mes x 7 h/dia x 20 €/h x 0.6 = €/(p. año) Si hay una reducción del 2% en el rendimiento del trabajador debido a un cambio de 2º C en relación con el intervalo ideal de temperatura interior, o porque la tasa de flujo de aire fresco se reduce al 80% del valor ideal. La pérdida de productividad por reducción del bienestar corresponde à: 0,02 x €/(p.y) = 406 €/(p. año)

34 Universidade de Coimbra
University of Coimbra Iniciativa Energia para a Sustentabilidade Energy for Sustainability Initiative • EfS | UC Muchas gracias por su atención PREGUNTAS
