Balance térmico : Intercambio de energía mecánica.

Presentación del tema: "Balance térmico : Intercambio de energía mecánica."— Transcripción de la presentación:

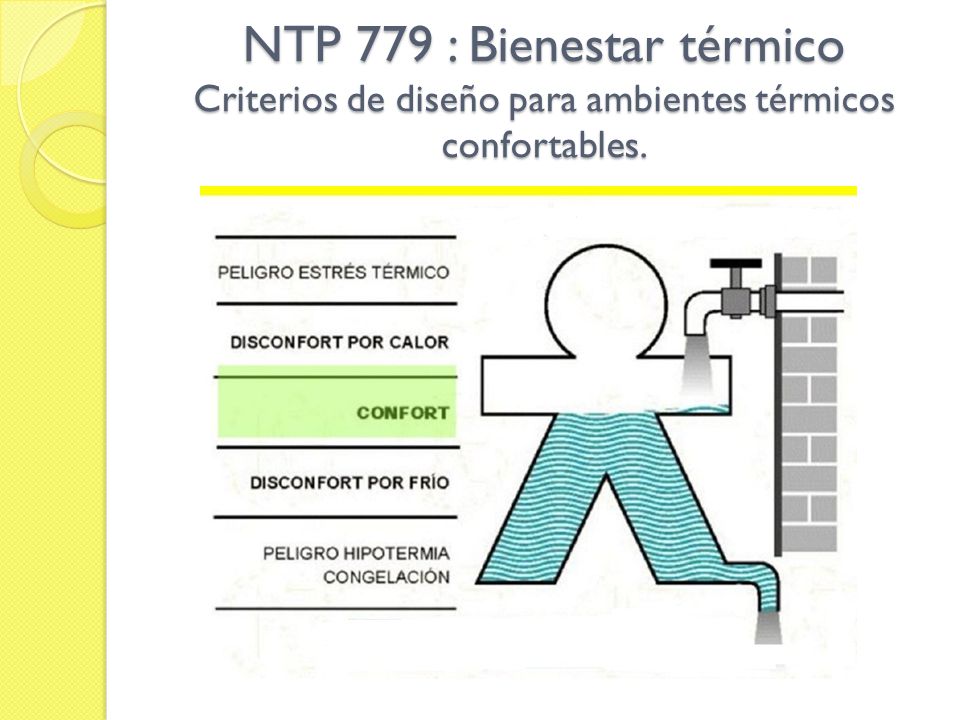

1 NTP 779 : Bienestar térmico Criterios de diseño para ambientes térmicos confortables.

2 Balance térmico : Intercambio de energía mecánica.

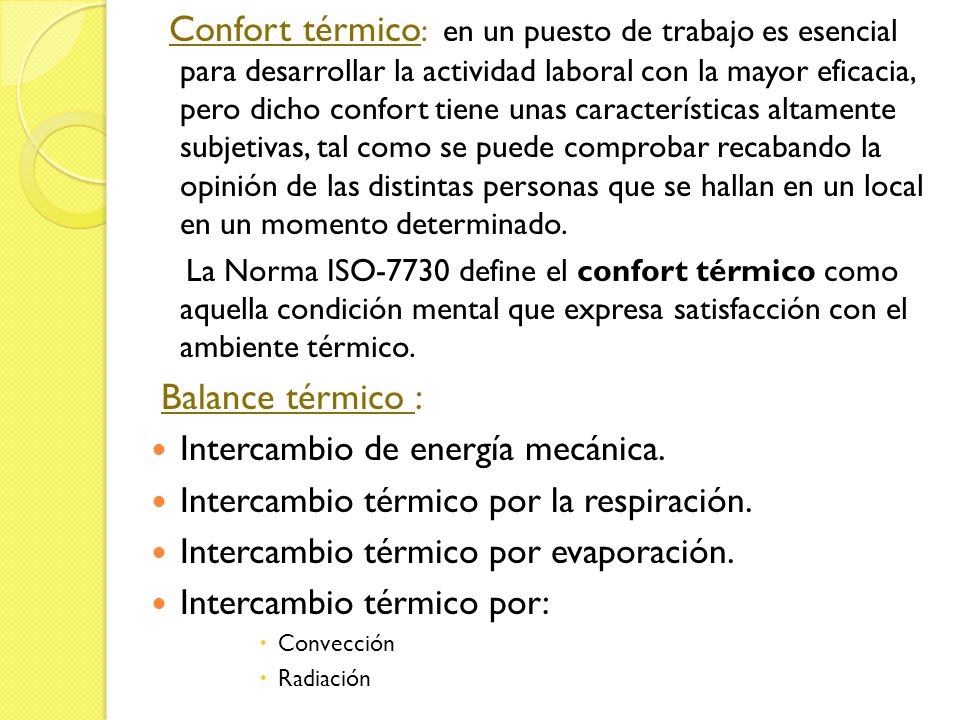

Confort térmico:  en un puesto de trabajo es esencial para desarrollar la actividad laboral con la mayor eficacia, pero dicho confort tiene unas características altamente subjetivas, tal como se puede comprobar recabando la opinión de las distintas personas que se hallan en un local en un momento determinado. La Norma ISO-7730 define el confort térmico como aquella condición mental que expresa satisfacción con el ambiente térmico. Balance térmico : Intercambio de energía mecánica. Intercambio térmico por la respiración. Intercambio térmico por evaporación. Intercambio térmico por: Convección Radiación

3

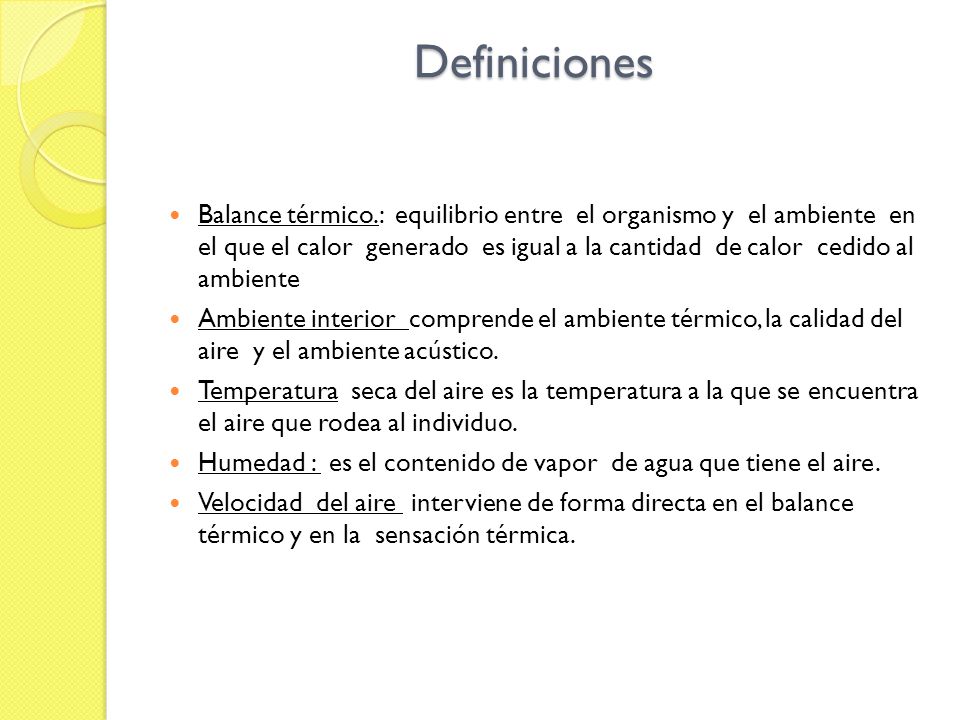

4 Definiciones Balance térmico.: equilibrio entre el organismo y el ambiente en el que el calor generado es igual a la cantidad de calor cedido al ambiente Ambiente interior comprende el ambiente térmico, la calidad del aire y el ambiente acústico. Temperatura seca del aire es la temperatura a la que se encuentra el aire que rodea al individuo. Humedad : es el contenido de vapor de agua que tiene el aire. Velocidad del aire interviene de forma directa en el balance térmico y en la sensación térmica.

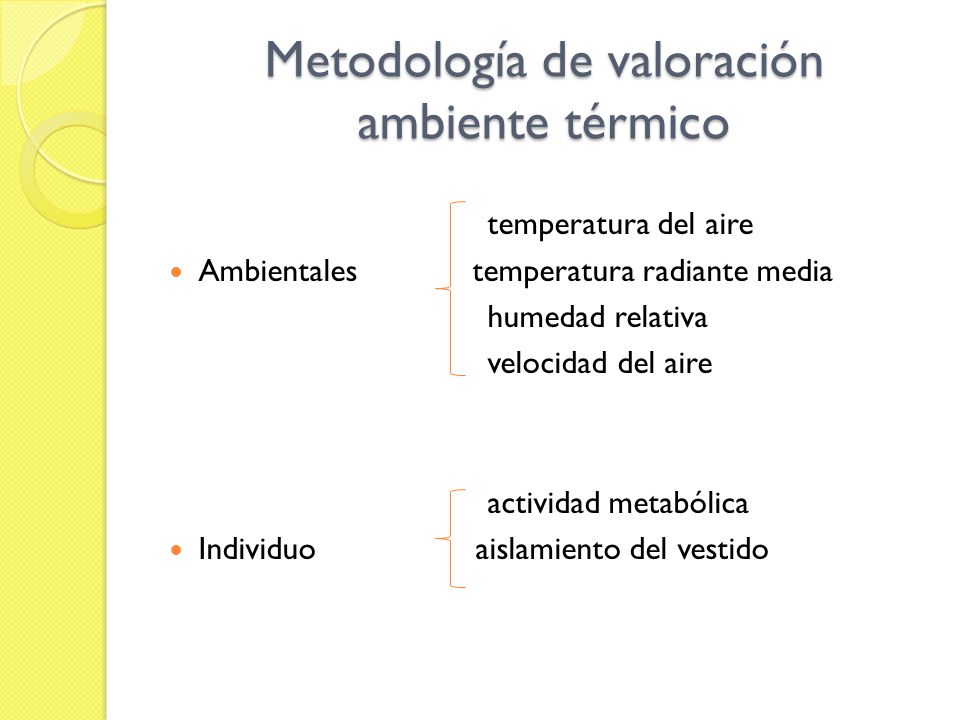

5 Metodología de valoración ambiente térmico
temperatura del aire Ambientales temperatura radiante media humedad relativa velocidad del aire actividad metabólica Individuo aislamiento del vestido

6

7

8

9

10

11 ÍNDICES Y MÉTODOS PARA EVALUAR UN AMBIENTE TÉRMICO
Existe una serie de índices y métodos que permiten predecir el comportamiento humano frente a las distintas acciones a la que está sometido por su entorno. NORMA ISO 7730, considera dos métodos: PMV diaria (predicted mean vote) : estimación de la sensación térmica.. permite predecir el calor promedio de la sensación térmica que produciría un determinado ambiente en un grupo numeroso de personas PPD (percent predicted of dissatisfied): permite predecir de forma cuantitativa el porcentaje de personas insatisfechas con el ambiente mencionado.

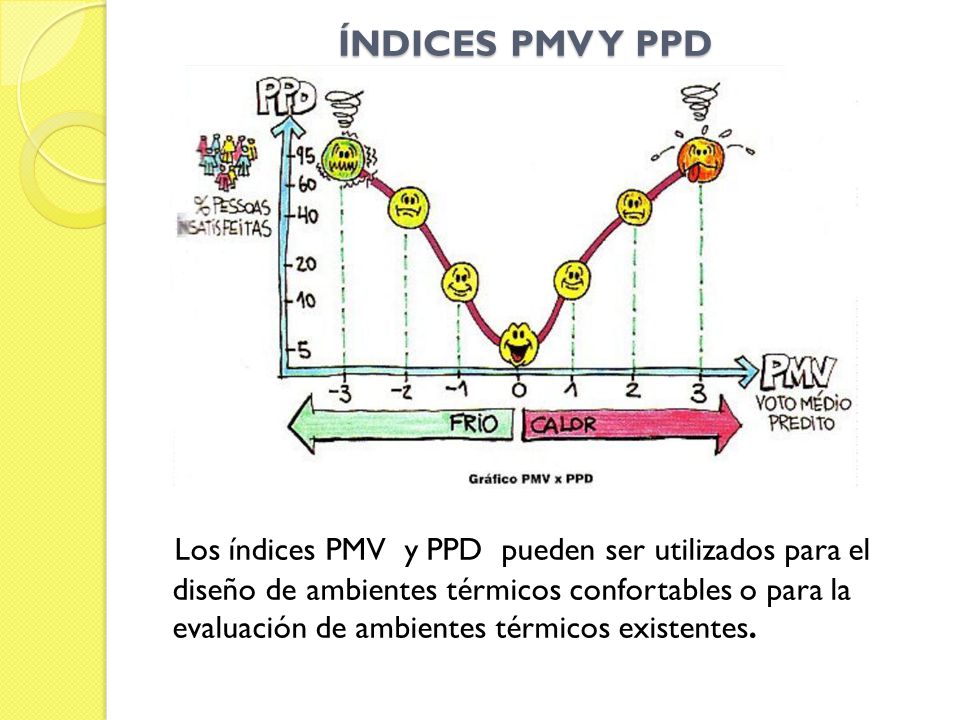

12 ÍNDICES PMV Y PPD Los índices PMV y PPD pueden ser utilizados para el diseño de ambientes térmicos confortables o para la evaluación de ambientes térmicos existentes.

13 Categorías ambiente térmico

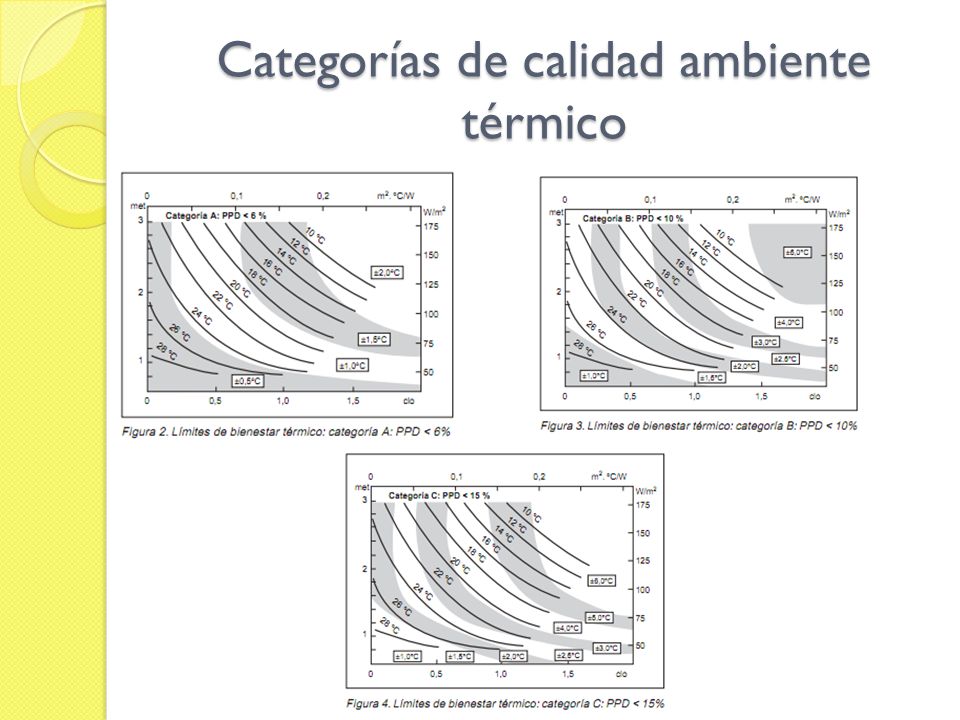

14 Categorías de calidad ambiente térmico

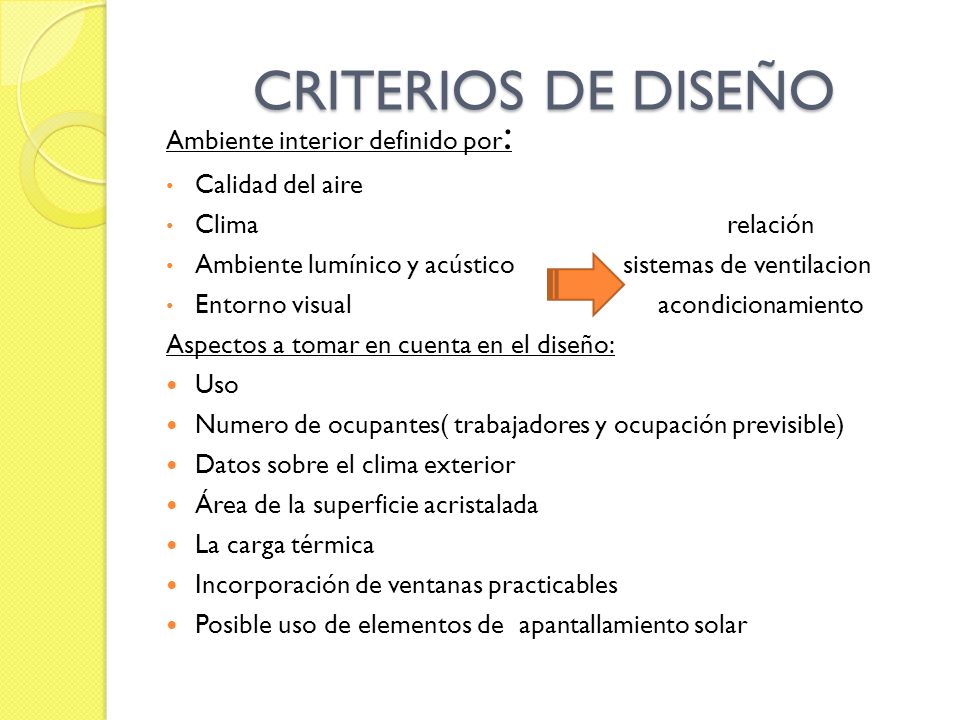

15 CRITERIOS DE DISEÑO Ambiente interior definido por: Calidad del aire
Clima relación Ambiente lumínico y acústico sistemas de ventilacion Entorno visual acondicionamiento Aspectos a tomar en cuenta en el diseño: Uso Numero de ocupantes( trabajadores y ocupación previsible) Datos sobre el clima exterior Área de la superficie acristalada La carga térmica Incorporación de ventanas practicables Posible uso de elementos de apantallamiento solar

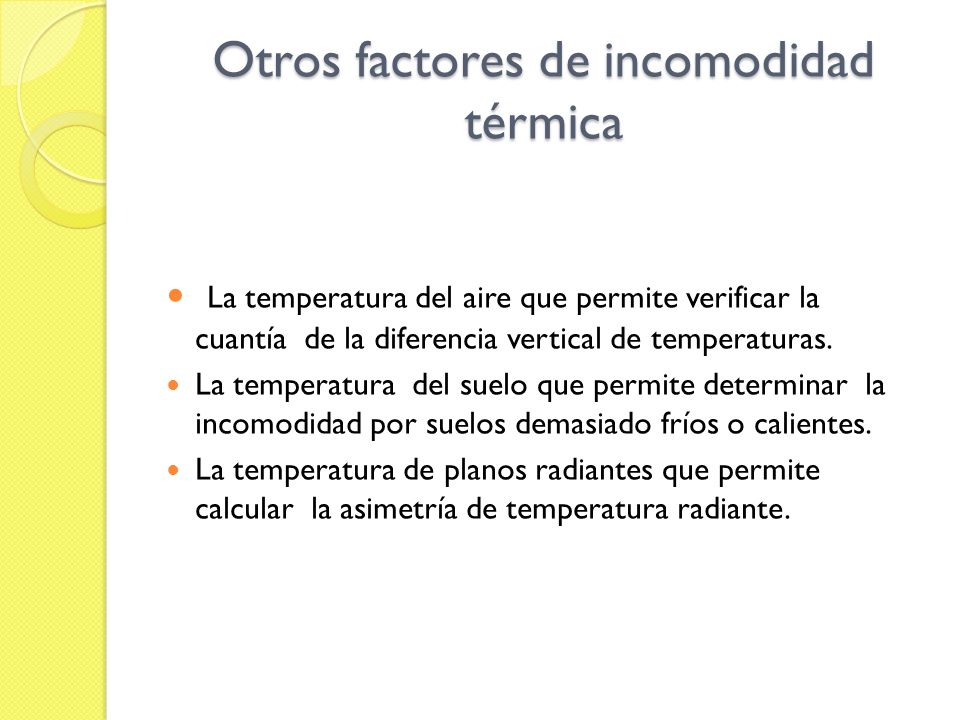

16 Otros factores de incomodidad térmica
La temperatura del aire que permite verificar la cuantía de la diferencia vertical de temperaturas. La temperatura del suelo que permite determinar la incomodidad por suelos demasiado fríos o calientes. La temperatura de planos radiantes que permite calcular la asimetría de temperatura radiante.

17 Medidas preventivas Sistema adecuado de climatizacion de aire.
Formar a los trabajadores sobre el empleo adecuado de la ropa de trabajo y concenciarlos de que trabajar a altas o bajas temperaturas puede entrañar riesgos. Dotando a los locales ventilacion general. Utilizar sistemas de extraccion.

18 BIBLIOGRAFIA I.N.S.H.T JMCPRL.net slideshare
