TUBERÍAS REPRESENTACIÓN GRÁFICA EN INGENIERÍA MECÁNICO-ELÉCTRICA.

Presentación del tema: "TUBERÍAS REPRESENTACIÓN GRÁFICA EN INGENIERÍA MECÁNICO-ELÉCTRICA."— Transcripción de la presentación:

1 TUBERÍAS REPRESENTACIÓN GRÁFICA EN INGENIERÍA MECÁNICO-ELÉCTRICA

2 Dibujo de tuberías  Los dibujos de tubería son representaciones en dos dimensiones de los sistemas de tubería de plantas industriales (para el diseño, construcción y mantenimiento ) en los cuales se utilizan símbolos gráficos para la representación de los diversos componentes  En este tipo de dibujo se representan tuberías y equipos en vistas horizontales (vista en planta) o vistas laterales (vista en elevación), vistas de sección y vistas isométricas (de línea simple o doble)  Los dibujos de tubería emplean símbolos para representar tuberías, uniones, válvulas y otros componentes de la tubería

3 Instalacions industriales

4

5

6 Representación de tuberías: Diagrama en línea doble

7 Representación de tuberías: Diagrama en línea simple

8 Reprrsentación de tuberías

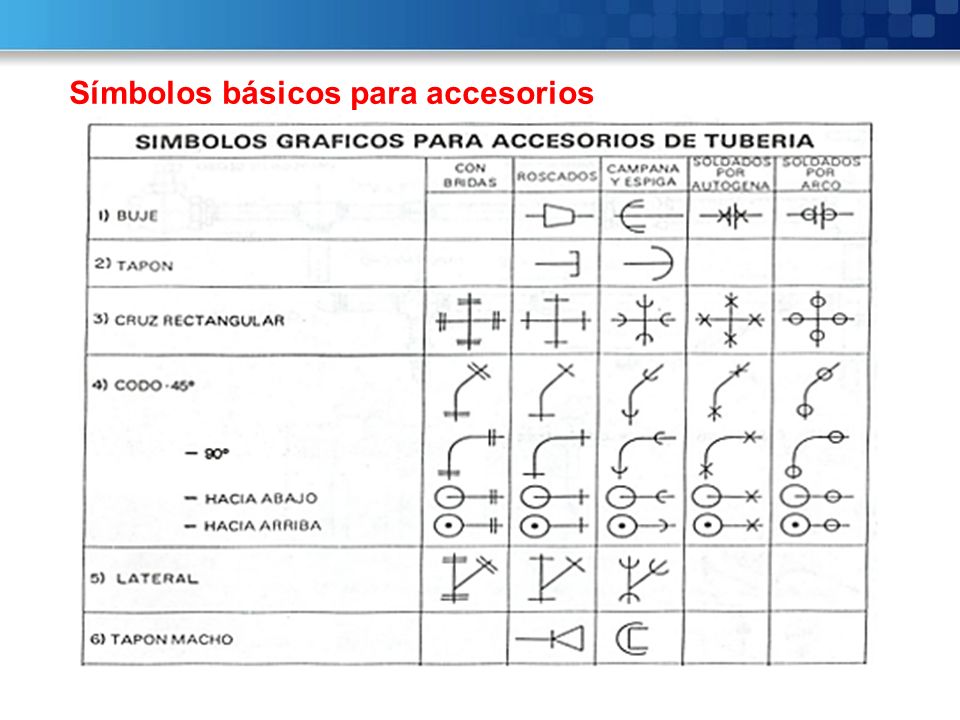

9 Símbolos básicos para accesorios

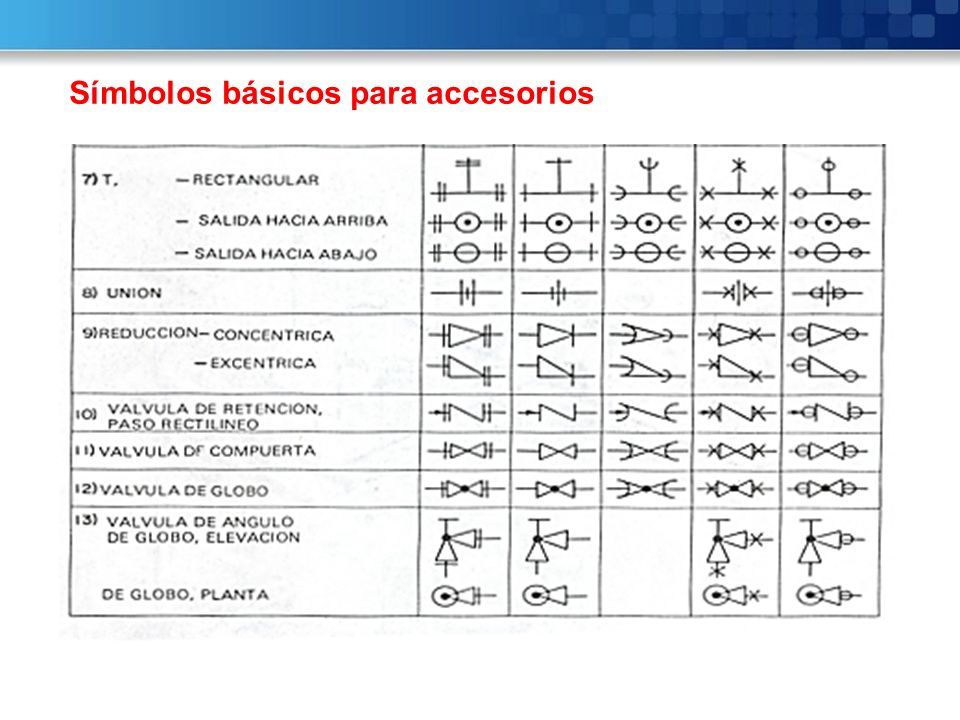

10

11 VISTA ISOMÉTRICA

12 VISTA EN ELEVACIÓN

13 VISTA EN PLANTA

14 Planos P&I (Piping and Instrumentation)

15 REPRESENTACIÓN GRÁFICA EN INGENIERÍA MECÁNICO-ELÉCTRICA SOLDADURA

16 Tipos básicos de juntas Soldaduras aplicables para cada tipo de juntas

17 Juntas soldadas  La soldadura recta (lenticular) y de filete no tienen preparación de bordes. Las soldaduras en V, en bisel, en U y en J necesitan preparación de los bordes de las piezas a unir.  Los pares formados con las soldaduras fundamentales tales como doble V o X, doble bisel, etc., forman aún más variedades.

18 Símbolos básicos  Los símbolos describen ilustrativamente las formas de las soldaduras.  Se originan éstos ya sea según la preparación de los bordes de las piezas, o bien, en donde no es necesaria preparación alguna, la forma de la sección de la soldadura.

19 Símbolos

20 1.línea de flecha por unión, situada bien al lado de la junta, o bien al otro lado 2.(a) línea de referencia, línea continua, paralela a la línea de soldadura (b) línea de identificación, línea a trazos, que puede situarse encima o debajo de la línea de referencia 3.símbolo de la soldadura Símbolos

21 Soldar por el lado de la flecha Soldar por el otro lado

22 Dimensiones o cotas de soldadura  Además de especificar el tipo de soldadura que debe hacerse, es necesario agregar una descripción de su tamaño o dimensión. En consecuencia, el símbolo básico de soldadura y la especificación de su tamaño o dimensión son los elementos que comprende un símbolo de soldadura completo  Antes del símbolo, las dimensiones principales relativas a la sección transversal; y después del símbolo las dimensiones longitudinales

23 Otros símbolos
