PROYECCIONES - ARQ. HUGO BARAGIOLA

Presentación del tema: "PROYECCIONES - ARQ. HUGO BARAGIOLA"— Transcripción de la presentación:

1 PROYECCIONES - ARQ. HUGO BARAGIOLA

2 PROYECCIONES - ARQ. HUGO BARAGIOLA

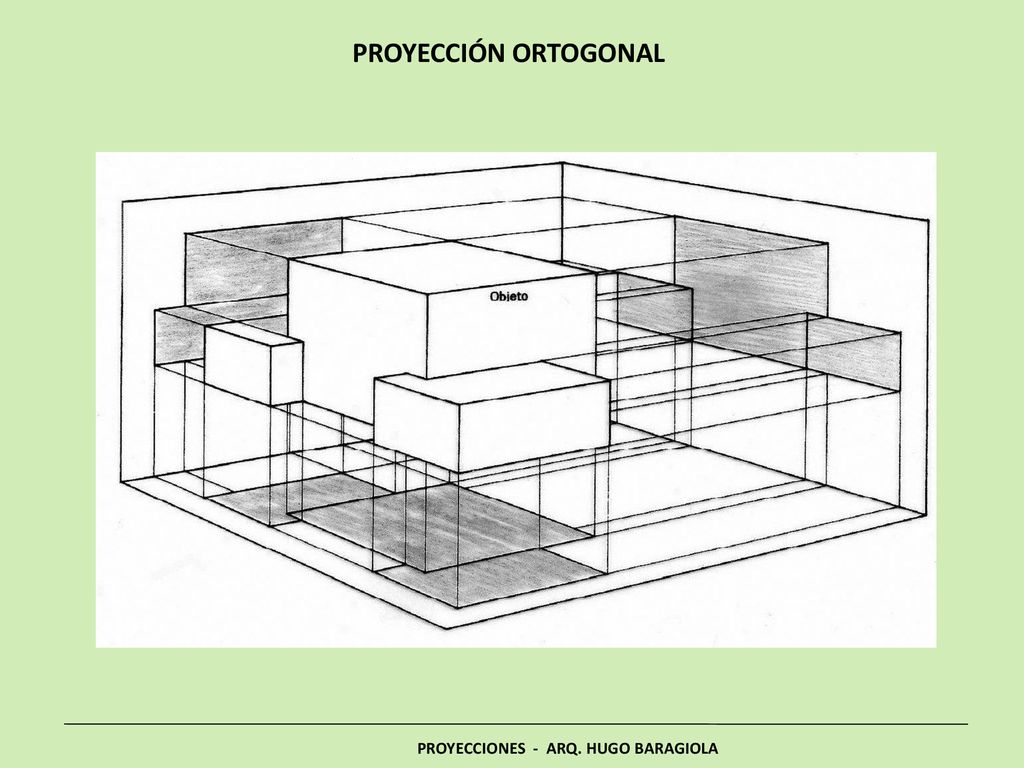

PROYECCIÓN ORTOGONAL PROYECCIONES - ARQ. HUGO BARAGIOLA

3 PROYECCIONES - ARQ. HUGO BARAGIOLA

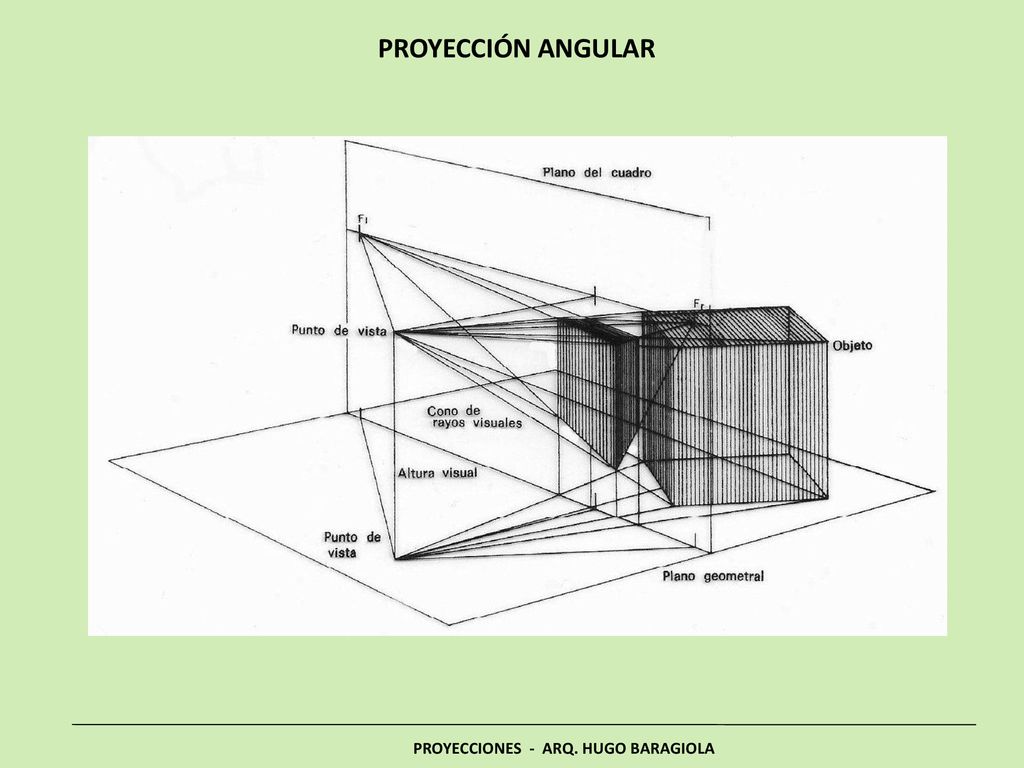

PROYECCIÓN ANGULAR PROYECCIONES - ARQ. HUGO BARAGIOLA

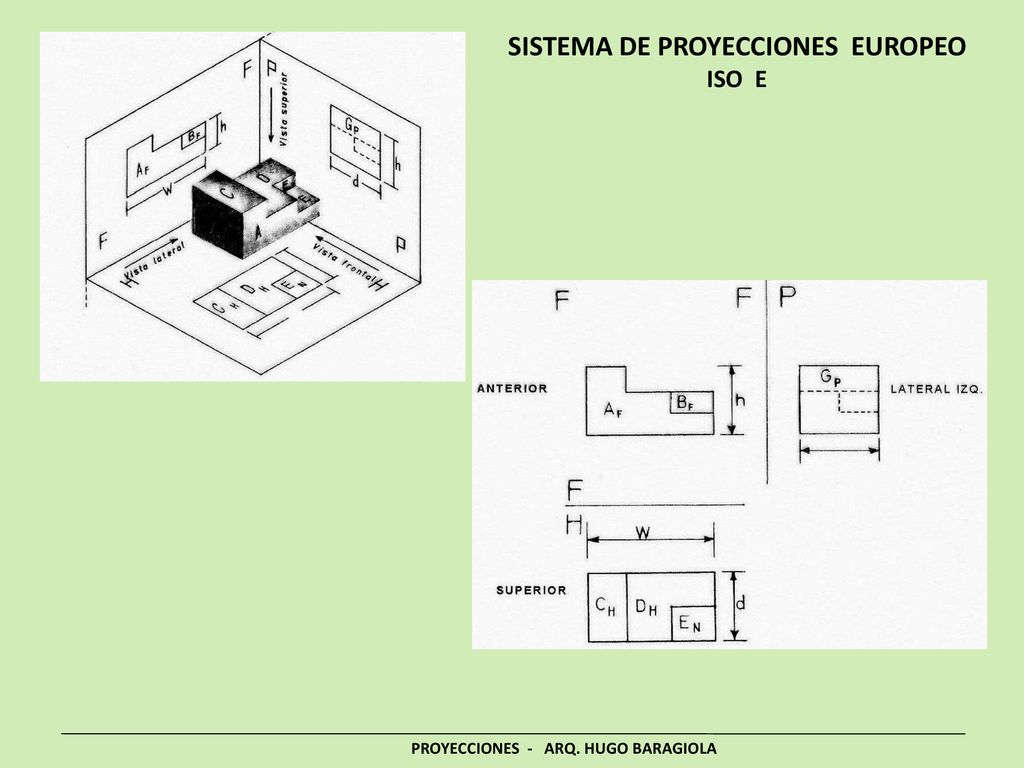

4 SISTEMA DE PROYECCIONES EUROPEO ISO E
PROYECCIONES - ARQ. HUGO BARAGIOLA

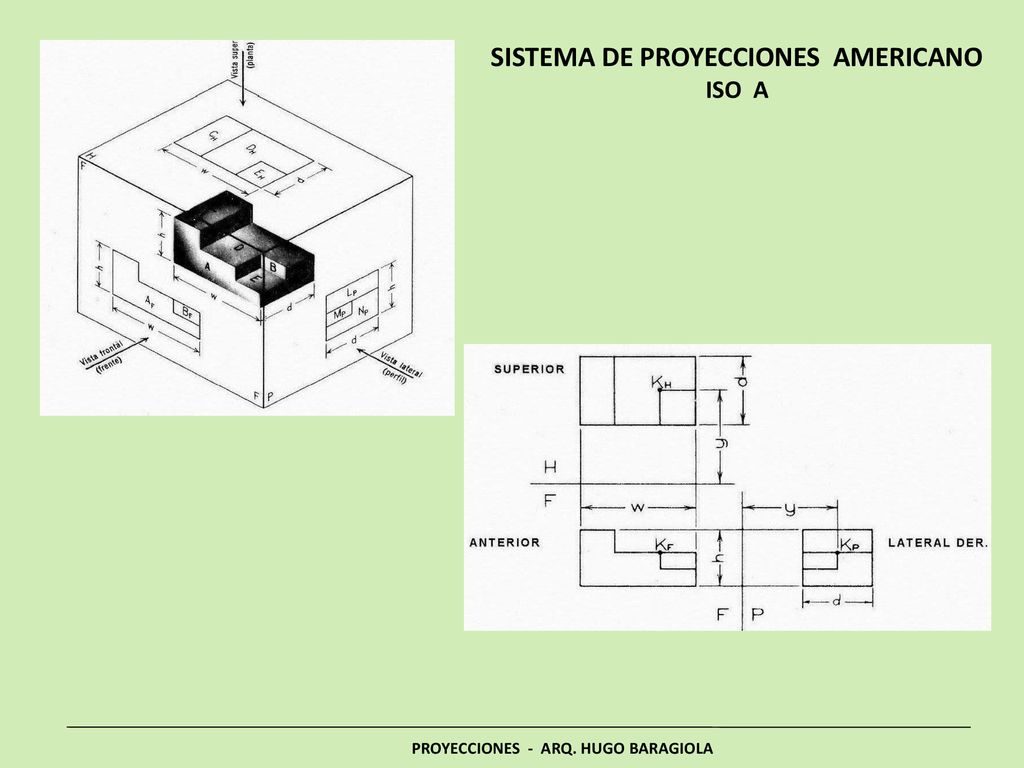

5 SISTEMA DE PROYECCIONES AMERICANO ISO A
PROYECCIONES - ARQ. HUGO BARAGIOLA

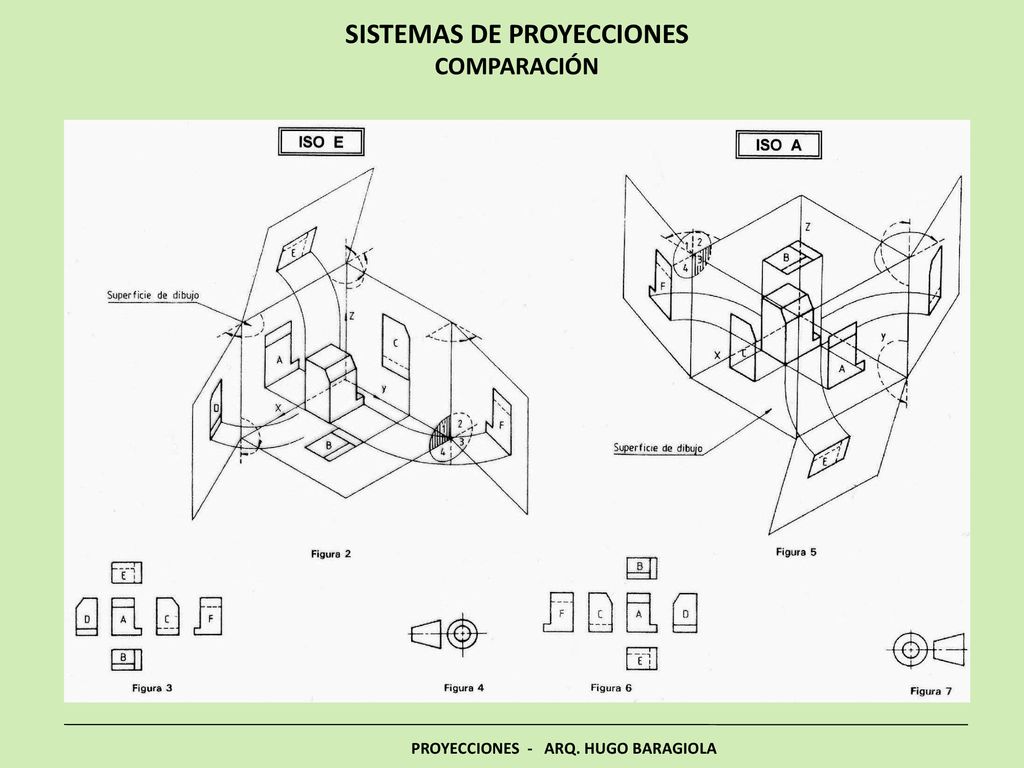

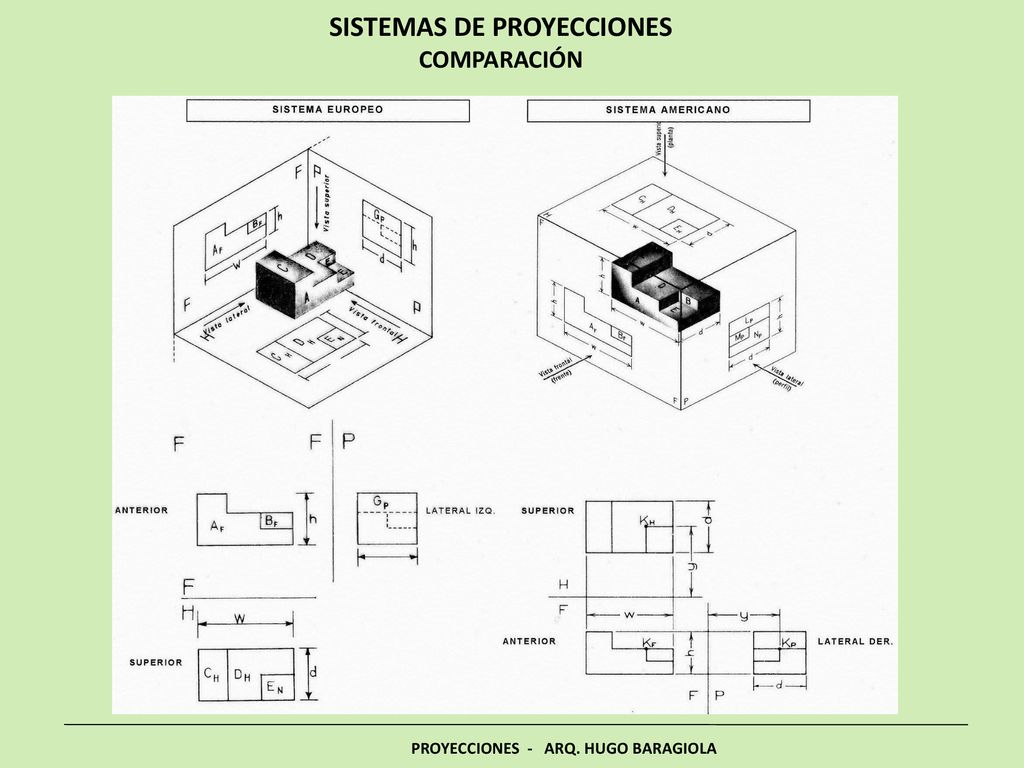

6 SISTEMAS DE PROYECCIONES COMPARACIÓN
PROYECCIONES - ARQ. HUGO BARAGIOLA

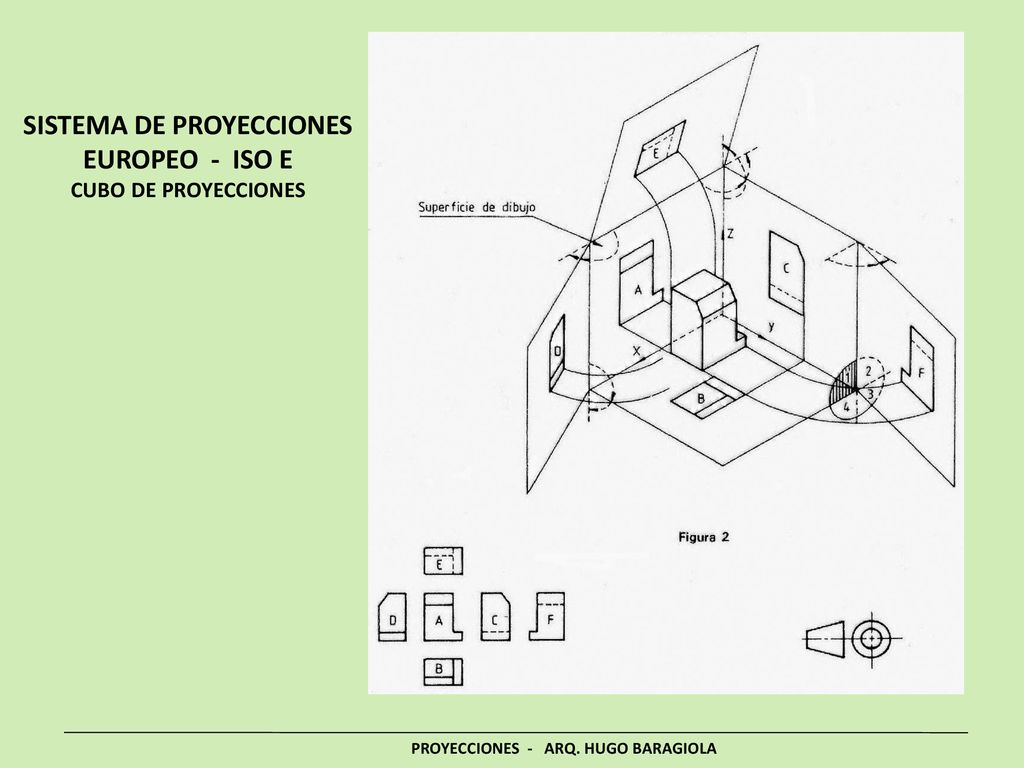

7 SISTEMA DE PROYECCIONES EUROPEO - ISO E CUBO DE PROYECCIONES
PROYECCIONES - ARQ. HUGO BARAGIOLA

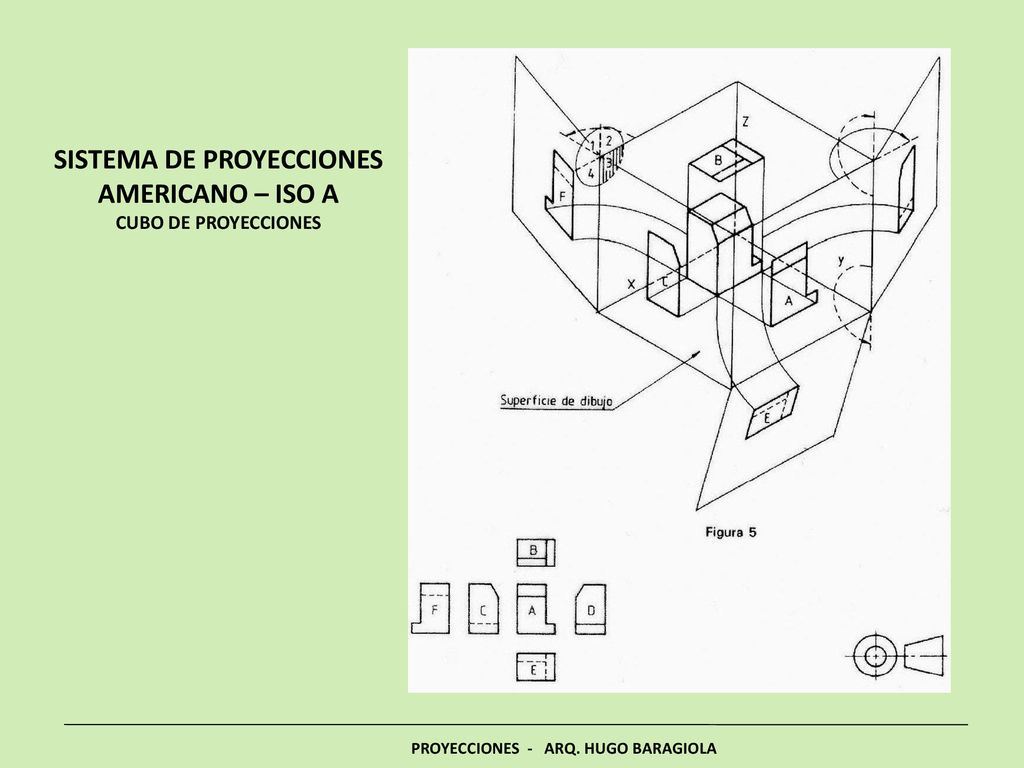

8 SISTEMA DE PROYECCIONES AMERICANO – ISO A CUBO DE PROYECCIONES
PROYECCIONES - ARQ. HUGO BARAGIOLA

9 SISTEMAS DE PROYECCIONES COMPARACIÓN
PROYECCIONES - ARQ. HUGO BARAGIOLA

10 CUERPOS DE REVOLUCIÓN - ARQ. HUGO BARAGIOLA

11 CUERPOS DE REVOLUCIÓN - ARQ. HUGO BARAGIOLA

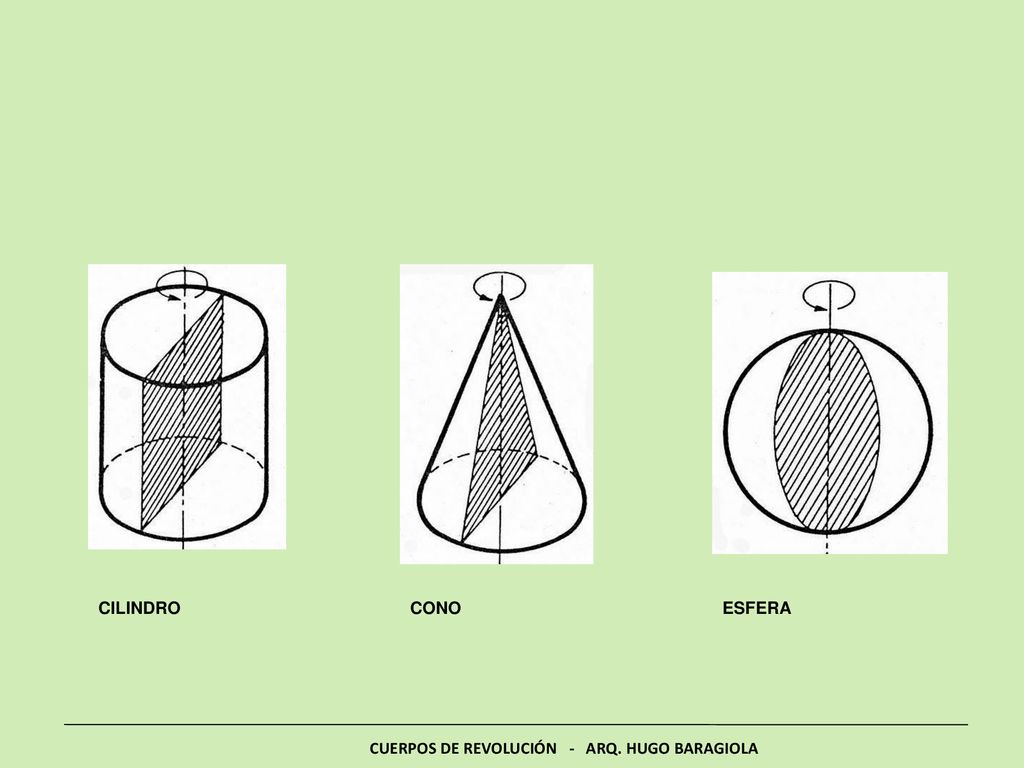

CILINDRO CONO ESFERA CUERPOS DE REVOLUCIÓN ARQ. HUGO BARAGIOLA

12 CUERPOS DE REVOLUCIÓN - ARQ. HUGO BARAGIOLA

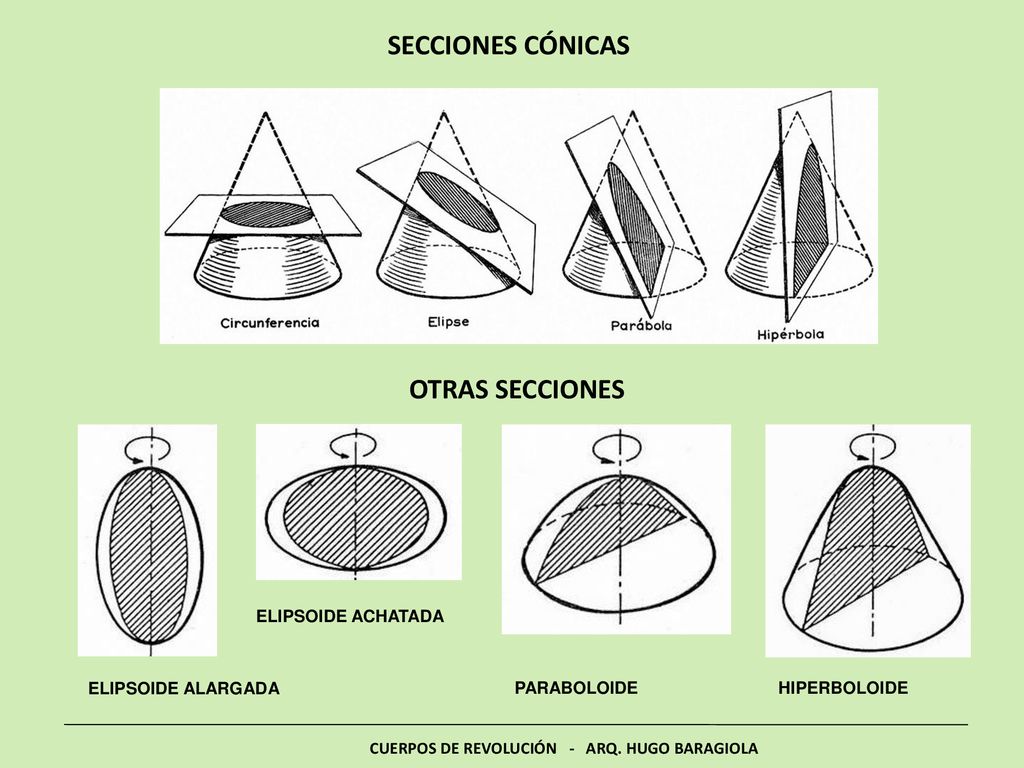

SECCIONES CÓNICAS OTRAS SECCIONES ELIPSOIDE ACHATADA ELIPSOIDE ALARGADA PARABOLOIDE HIPERBOLOIDE CUERPOS DE REVOLUCIÓN ARQ. HUGO BARAGIOLA

13 VISTA AUXILIAR - ARQ. HUGO BARAGIOLA

14 VISTA AUXILIAR - ARQ. HUGO BARAGIOLA

15 VISTA AUXILIAR - ARQ. HUGO BARAGIOLA

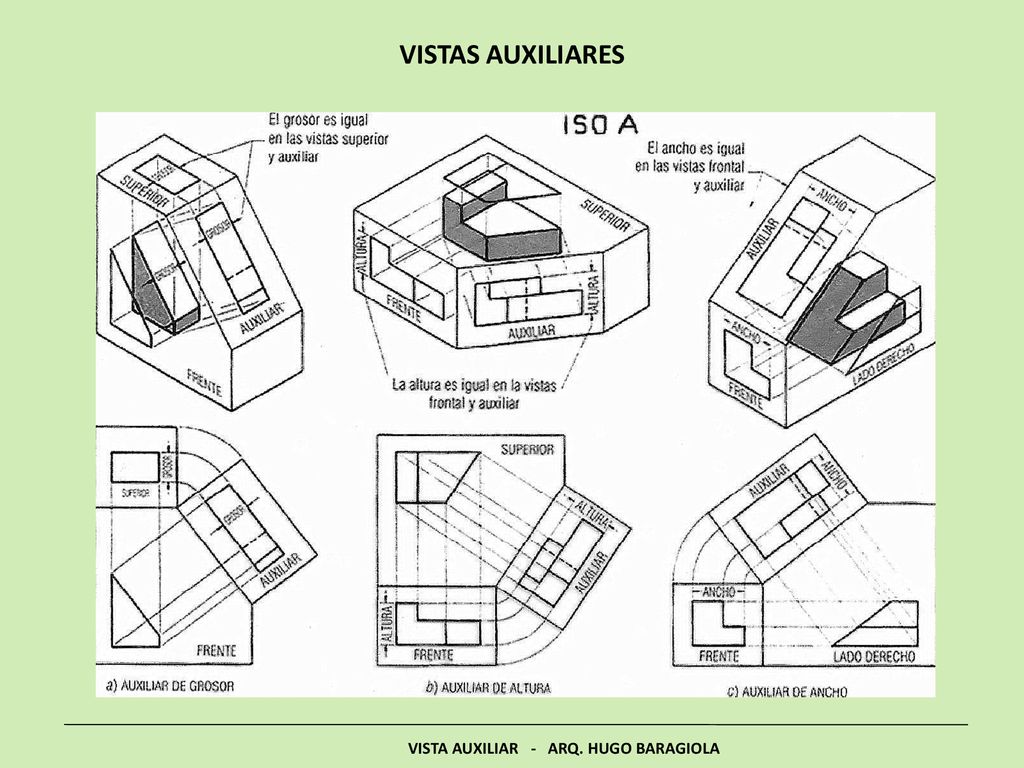

VISTAS AUXILIARES VISTA AUXILIAR ARQ. HUGO BARAGIOLA

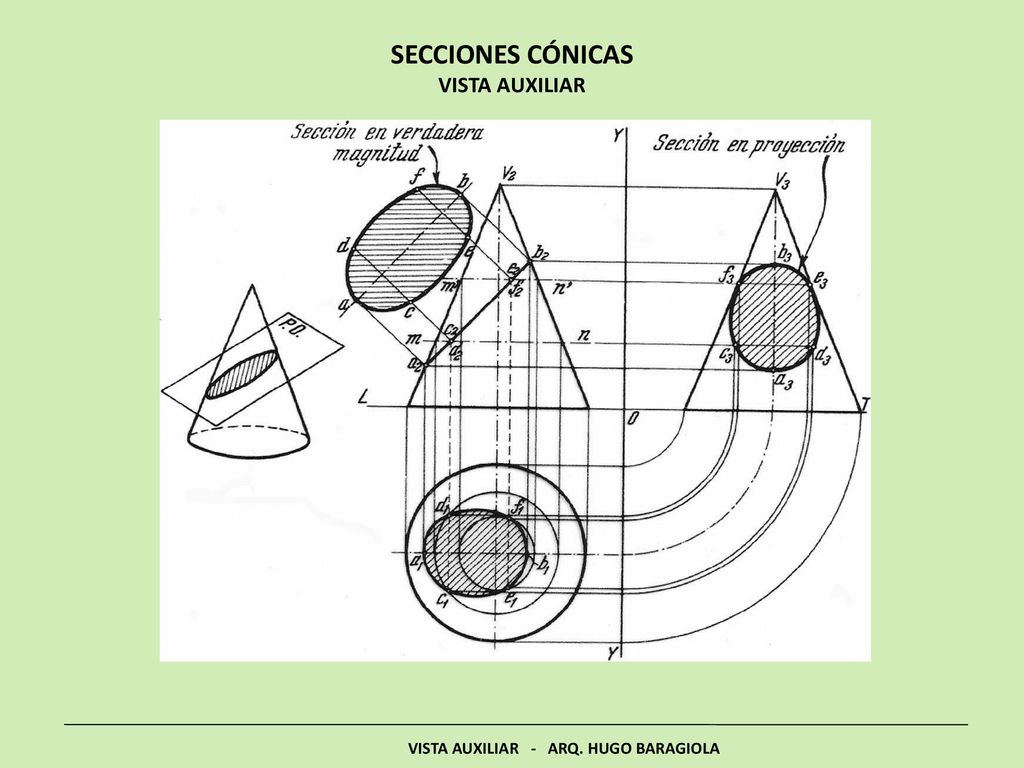

16 SECCIONES CÓNICAS VISTA AUXILIAR

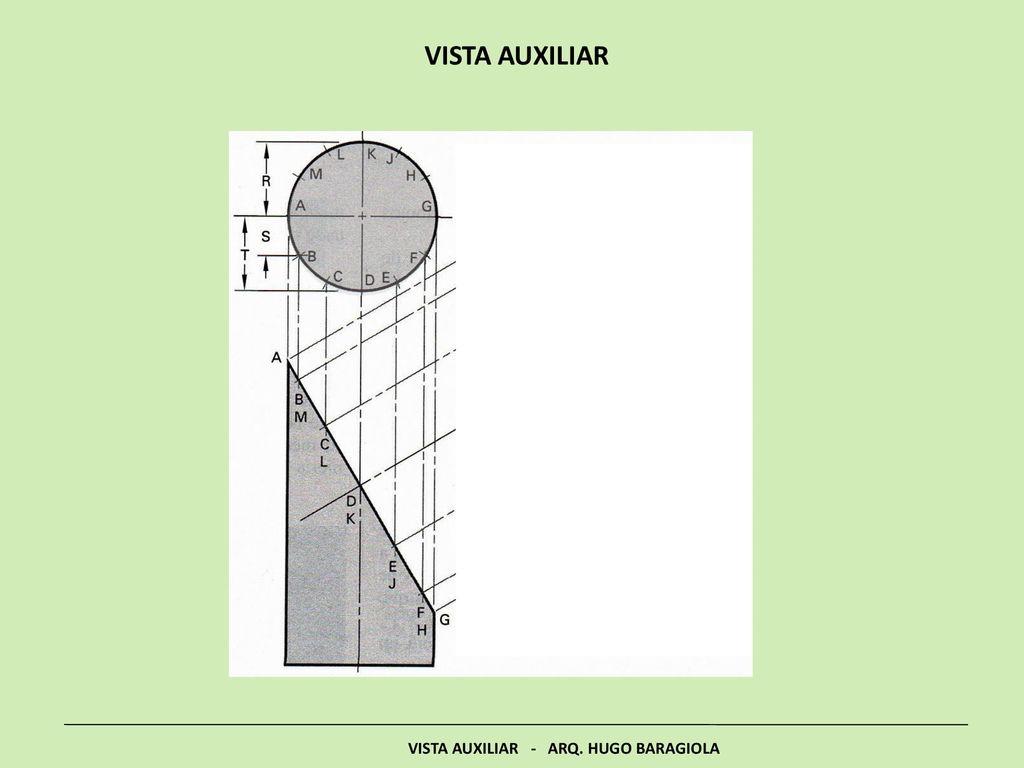

VISTA AUXILIAR ARQ. HUGO BARAGIOLA

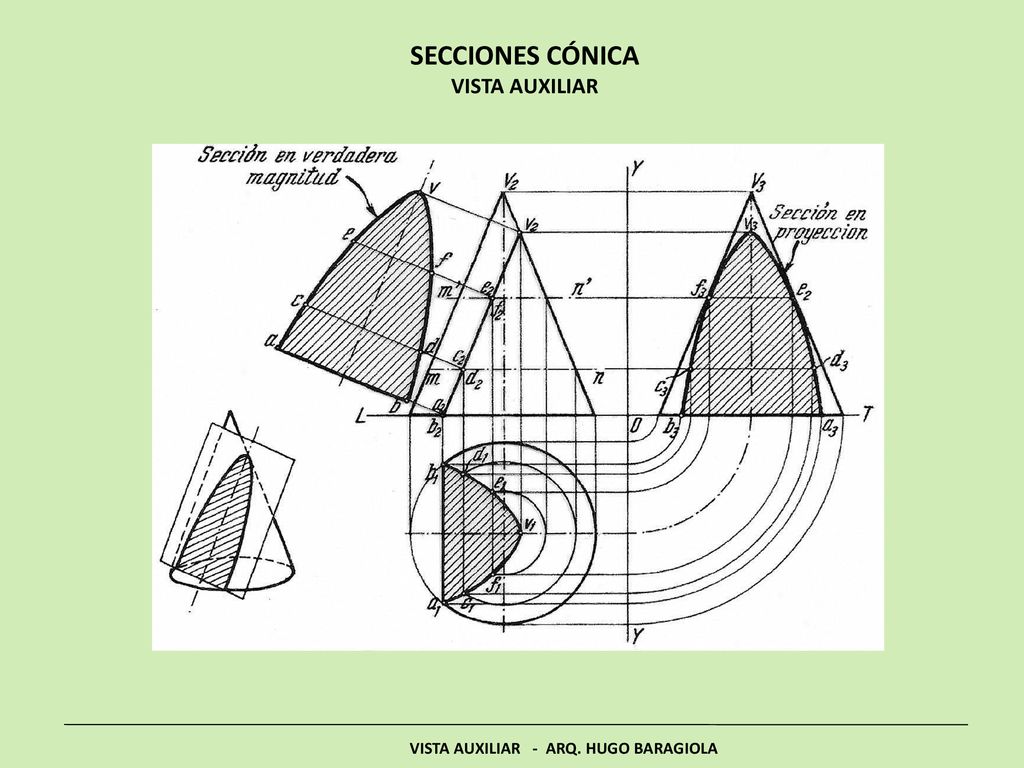

17 SECCIONES CÓNICA VISTA AUXILIAR
VISTA AUXILIAR - ARQ. HUGO BARAGIOLA
