1 LABORATORIO DE INGENIERIA HIDRAULICA Docente: SANCHEZ VERASTEGUI, WILLIAM M. savewi@hotmail.com wsanchez@urp.edu.pe UNIVERSIDAD RICARDO PALMA ESCUELA ACADEMICO PROFESIONAL DE INGENIER Í A CIVIL LABORATORIO N° 07 RESALTO HIDRAULICO EN CANALES ABIERTOS

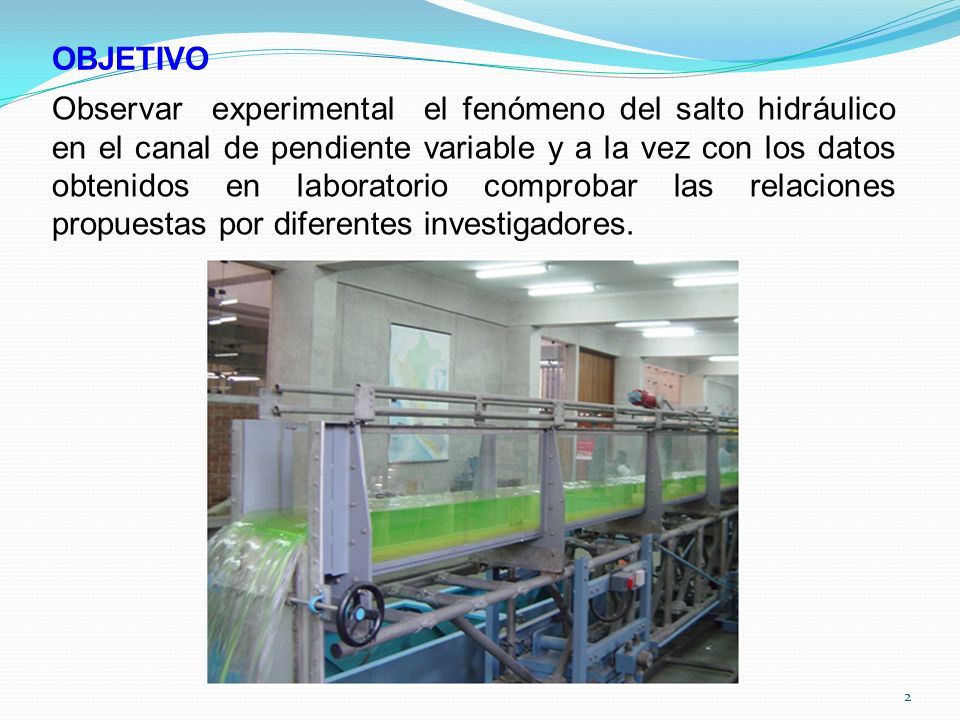

2 2 Observar experimental el fenómeno del salto hidráulico en el canal de pendiente variable y a la vez con los datos obtenidos en laboratorio comprobar las relaciones propuestas por diferentes investigadores. OBJETIVO

3 El Flujo Rápidamente Variado (FRV) se presenta cuando el cambio de estado subcrítico a supercrítico o viceversa se efectúa rápidamente sobre una distancia corta, es conocido también como fenómeno local dentro de los cuales están: caída hidráulica, caída libre y resalto hidráulico. FLUJO RAPIDAMENTE VARIADO Un rápido cambio en la profundidad del flujo debido a un cambio de régimen subcrítico a uno supercrítico resultará en una profunda depresión en la superficie del agua. Tal fenómeno es causado generalmente por un cambio abrupto en la pendiente del canal o en la sección transversal y es conocido como caída hidráulica. CAIDA HIDRAULICA Ocurre cuando el fondo de un canal plano es discontinuo. Como la caída libre entra en el aire en forma de una lámina, no habrá curva opuesta o contraria en la superficie del agua hasta que ella golpee algún objeto en el nivel inferior. CAIDA LIBRE

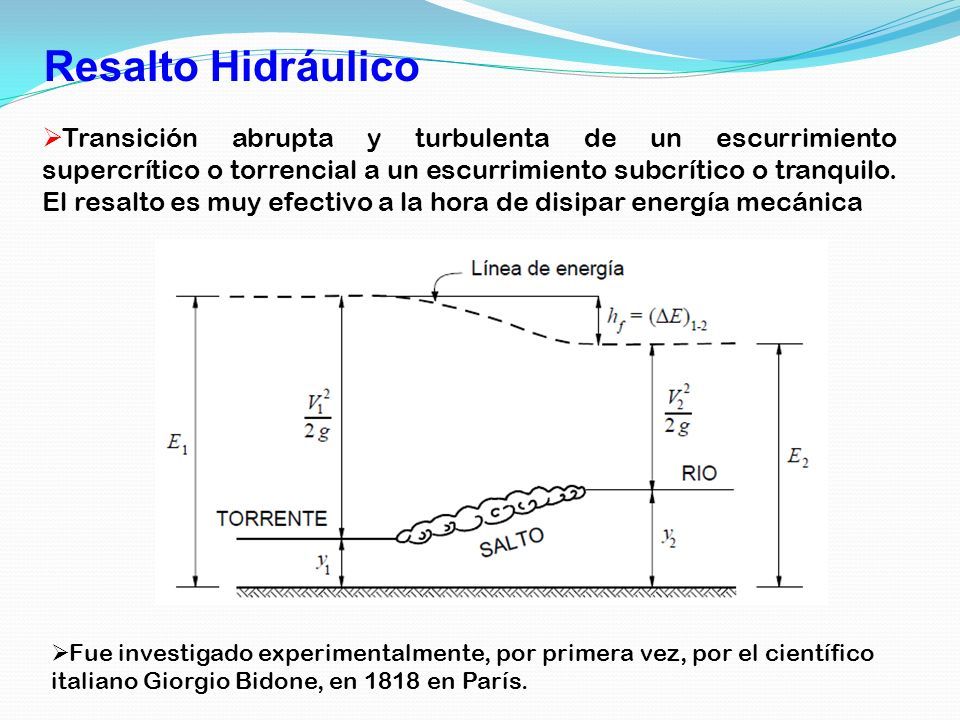

4  Transición abrupta y turbulenta de un escurrimiento supercrítico o torrencial a un escurrimiento subcrítico o tranquilo. El resalto es muy efectivo a la hora de disipar energía mecánica Resalto Hidráulico  Fue investigado experimentalmente, por primera vez, por el científico italiano Giorgio Bidone, en 1818 en París.

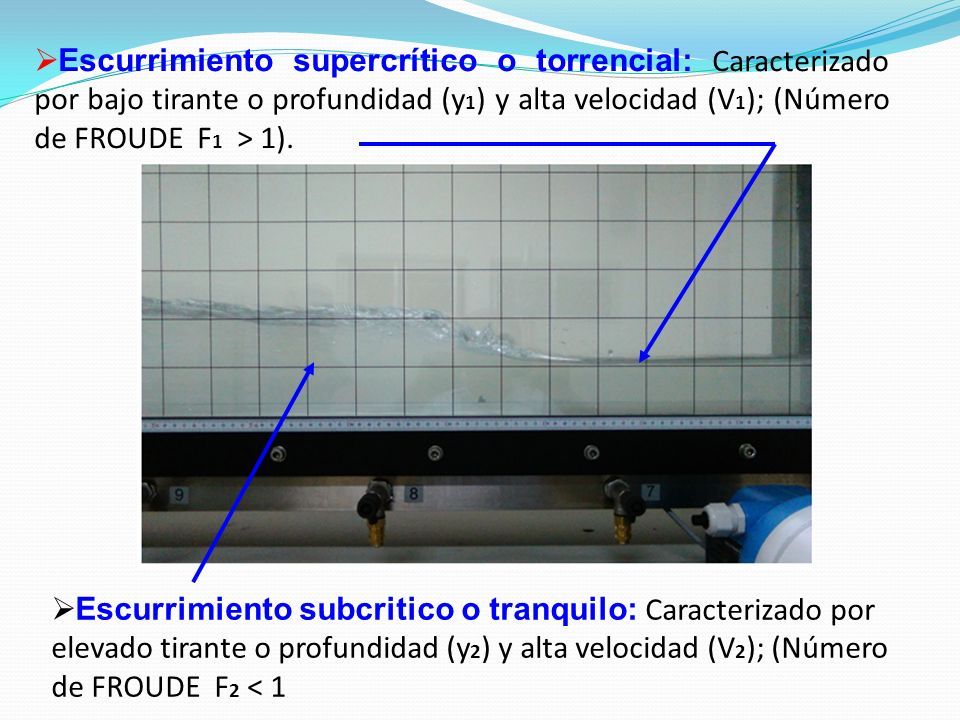

5  Escurrimiento supercrítico o torrencial: Caracterizado por bajo tirante o profundidad (y 1 ) y alta velocidad (V 1 ); (Número de FROUDE F 1 > 1).  Escurrimiento subcritico o tranquilo: Caracterizado por elevado tirante o profundidad (y 2 ) y alta velocidad (V 2 ); (Número de FROUDE F 2 < 1

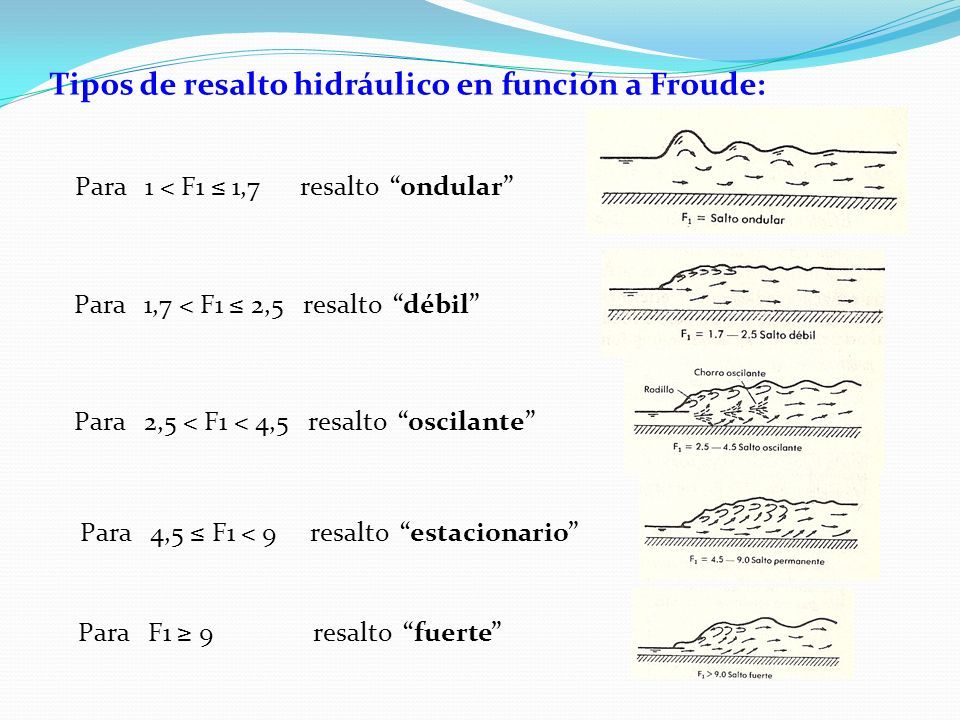

6 Tipos de resalto hidráulico en función a Froude: Para 1 < F1 ≤ 1,7 resalto “ondular” Para 1,7 < F1 ≤ 2,5 resalto “débil” Para 2,5 < F1 < 4,5 resalto “oscilante” Para 4,5 ≤ F1 < 9 resalto “estacionario” Para F1 ≥ 9 resalto “fuerte”

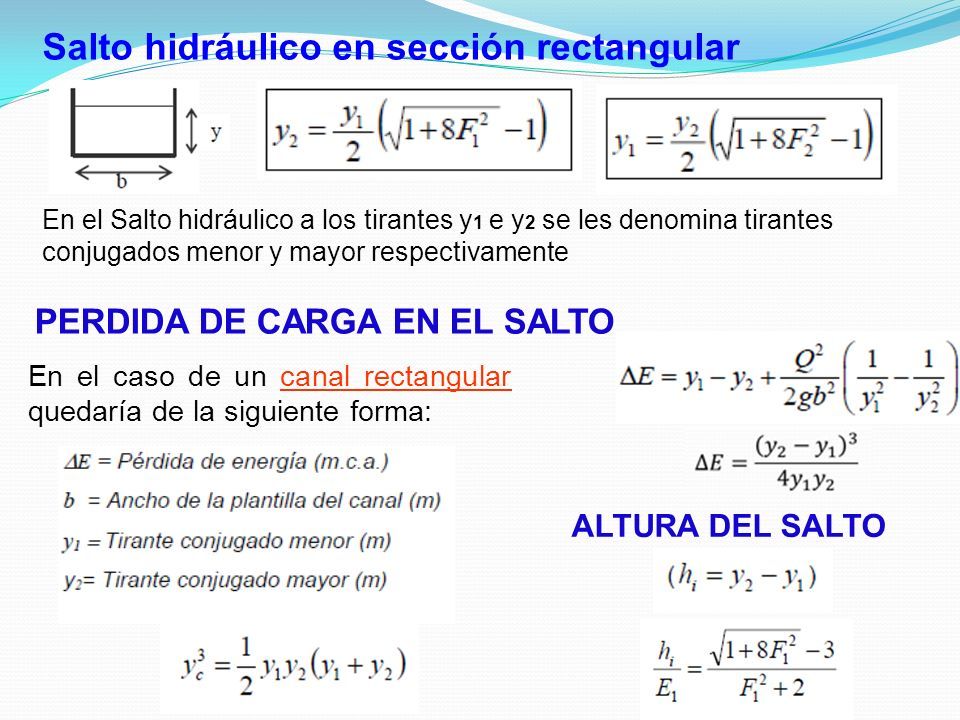

7 Salto hidráulico en sección rectangular En el Salto hidráulico a los tirantes y 1 e y 2 se les denomina tirantes conjugados menor y mayor respectivamente PERDIDA DE CARGA EN EL SALTO En el caso de un canal rectangular quedaría de la siguiente forma: ALTURA DEL SALTO

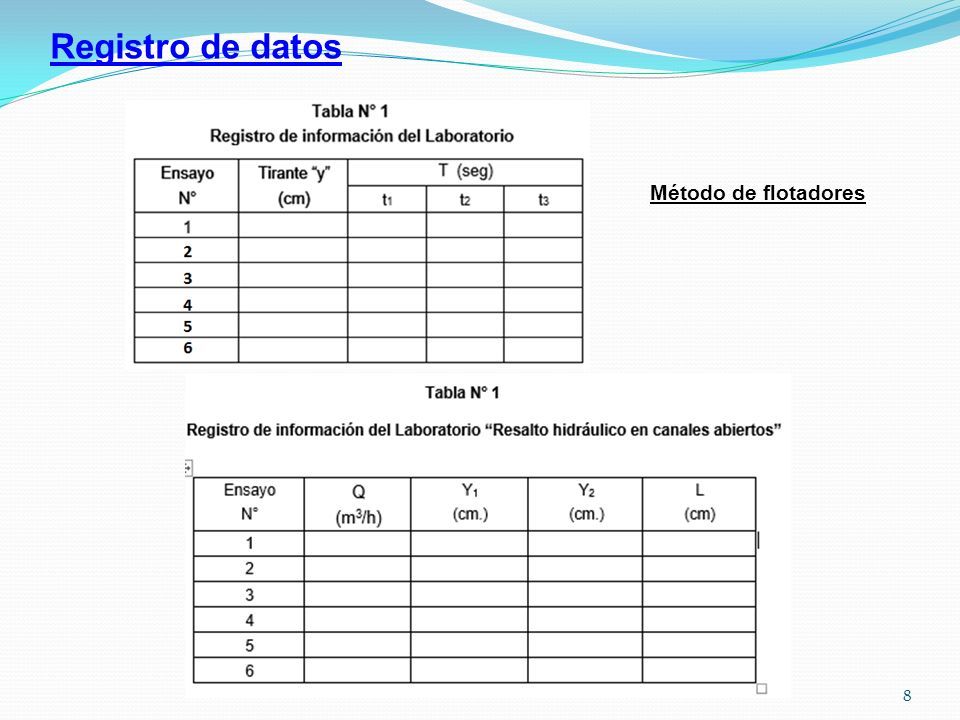

8 8 Registro de datos Método de flotadores

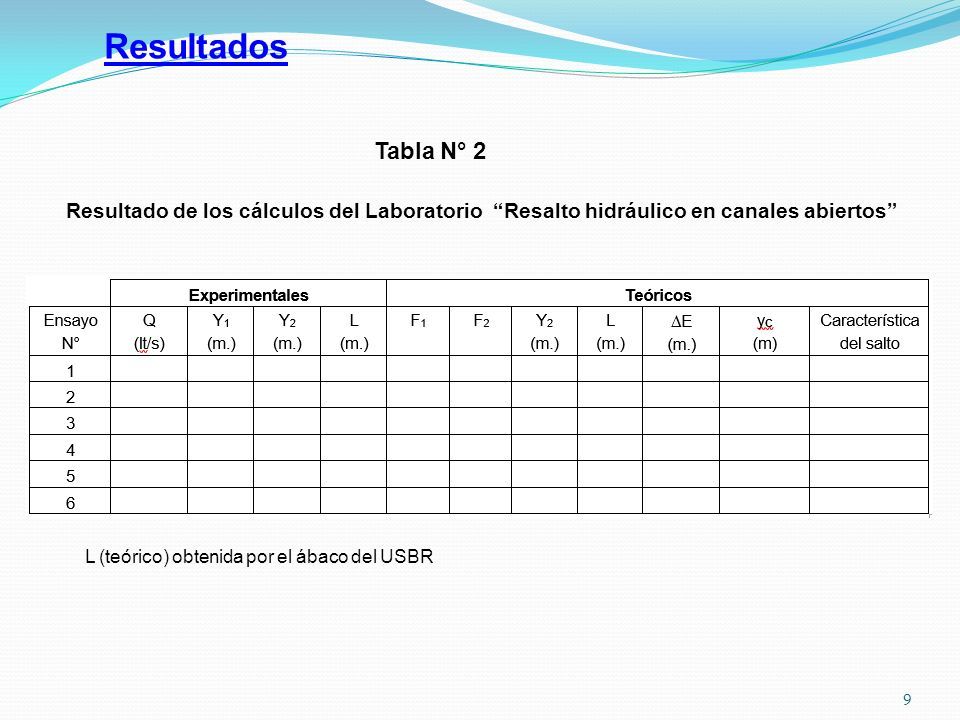

9 9 Resultados Tabla N° 2 Resultado de los cálculos del Laboratorio “Resalto hidráulico en canales abiertos” L (teórico) obtenida por el ábaco del USBR

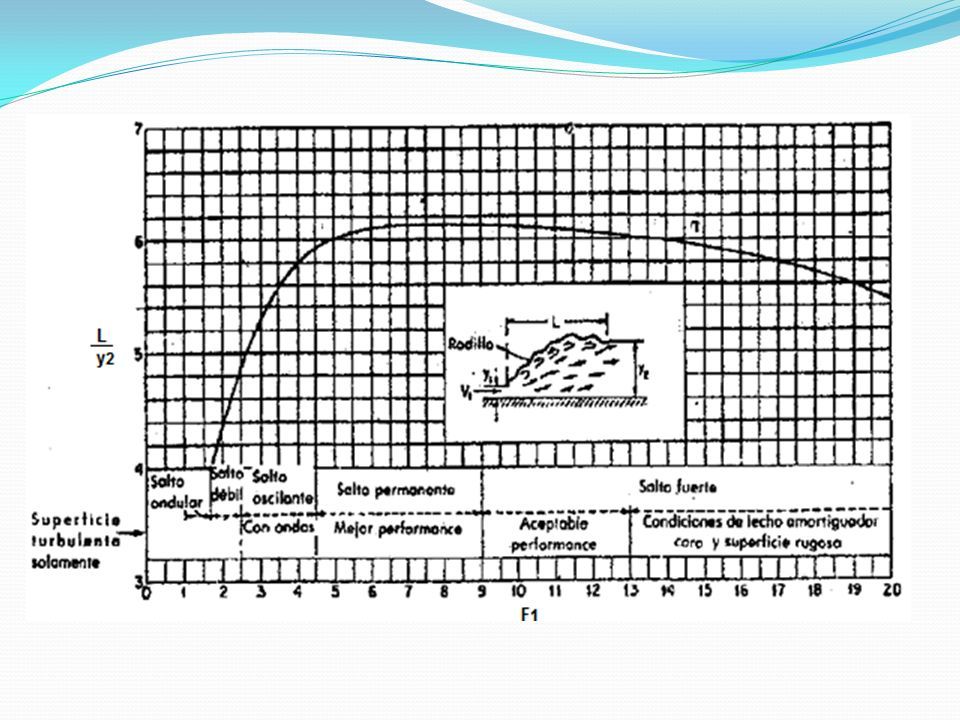

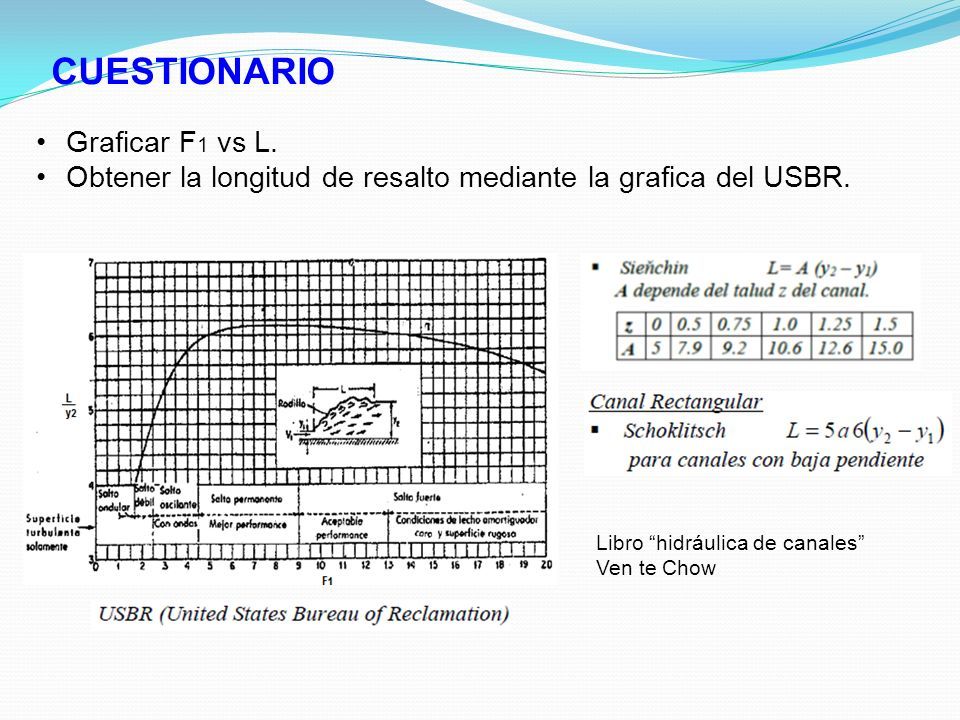

10 Libro “hidráulica de canales” Ven te Chow Graficar F 1 vs L. Obtener la longitud de resalto mediante la grafica del USBR. CUESTIONARIO

11

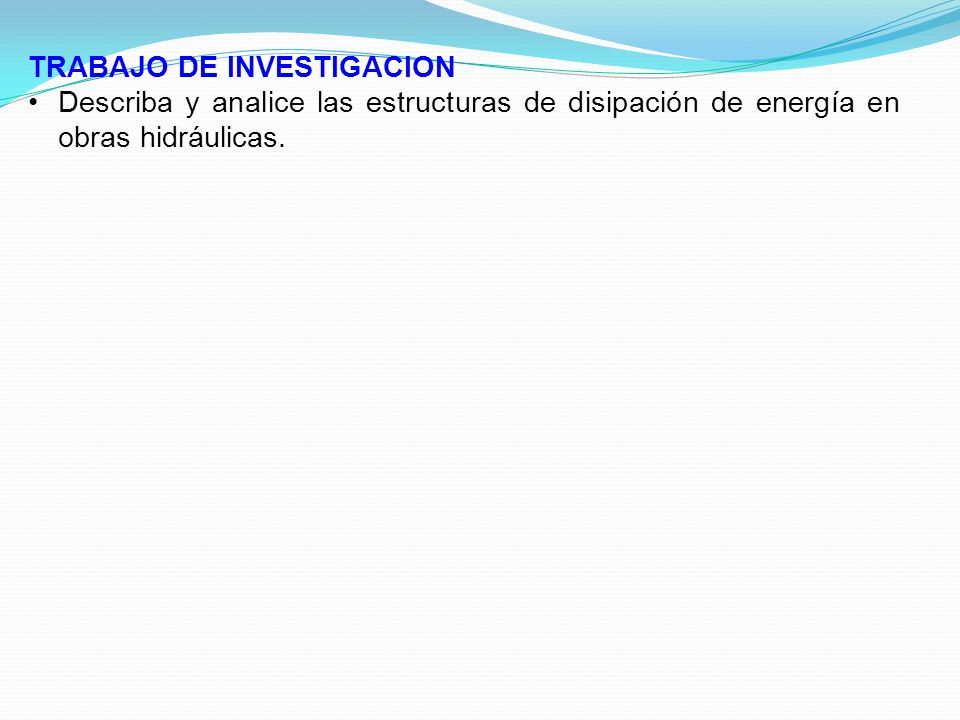

12 TRABAJO DE INVESTIGACION Describa y analice las estructuras de disipación de energía en obras hidráulicas.
