Espirometría José Manuel Vázquez Reyes. Espirometría Fisiología Pulmonar.

Presentación del tema: "Espirometría José Manuel Vázquez Reyes. Espirometría Fisiología Pulmonar."— Transcripción de la presentación:

1 Espirometría José Manuel Vázquez Reyes

2 Espirometría Fisiología Pulmonar

3 Espirometría Fisiología Pulmonar

4 Espirometría Fisiología Pulmonar Mecánica ventilatoria Proceso Activo – gasto energético Proceso pasivo

5 Espirometría Fisiología Pulmonar Mecánica ventilatoria

6 Espirometría Concepto Consiste en la medición de los flujos espiratorios

7 Espirometría Espirometría relajada

8 Espirometría Espirometría relajada Volúmenes: Volumen corriente ó Tidal: es el volumen que entra en un ciclo respiratorio normal. Volumen de reserva Inspiratoria: El volumen que podemos meter al pulmon al final de una inspiración normal.

9 Espirometría Espirometría relajada VOLÚMENES: Volumen de Reserva Espiratoria: El volumen que podemos exhalar partiendo del final de la exhalación normal. Volumen Residual: El volumen que queda en el pulmón al final de una espiración forzada.

10 Espirometría CAPACIDADES: Capacidad Vital: Es todo el volumen que se puede exhalar partiendo de una inspiración máxima. Capacidad Pulmonar Total: Es todo el volumen que puede albergar el pulmón. Espirometría relajada

11 Espirometría Espirometría relajada CAPACIDADES: Capacidad Funcional Residual: Es todo el volumen que queda en el pulmón después de una espiración normal. Capacidad inspiratoria: Es la cantidad de aire que una persona puede respirar comenzando en el nivel de una espiración normal y distendiendo al máximo sus pulmones (3.500 ml aproximadamente)

12 Espirometría Espirometría forzada Prueba clínica de mecánica ventilatoria que mide el volumen de una espiración efectuada con un máximo esfuerzo a partir de una inspiración máxima, en función del tiempo

13 Espirometría Espirometría forzada Parámetros medibles en la prueba: 1. Capacidad vital forzada (FVC): es el máximo volumen de aire, exhalado después de una inspiración máxima. 2. Volumen espiratorio forzado en el primer segundo (FEV1): volumen de aire exhalado durante el primer segundo de la FVC. 3. FEV1/FVC: relación expresada en porcentaje, entre el FEV1 con respecto de la FVC

14 Espirometría Espirometría forzada

15 Espirometría Espirometría forzada

16 Espirometría Espirometría forzada

17 Espirometría Espirometría forzada

18 Espirometría Espirometría forzada

19 Espirometría Espirometría forzada

20 Espirometría Monitoreo en ventilación mecánica Implica la vigilancia y evaluación de las constantes básicas de la mecánica ventilatoria. Realizando la medición de los siguientes parámetros: Presión. Volumen. Flujo.

21 Espirometría Monitoreo en ventilación mecánica Gráficos de ventilación mecánica: Volumen vs Tiempo Flujo vs. Tiempo Presión vs Tiempo

22 Espirometría Monitoreo en ventilación mecánica Flujo – tiempo

23 Espirometría Monitoreo en ventilación mecánica Flujo – tiempo

24 Espirometría Monitoreo en ventilación mecánica Flujo – tiempo

25 Espirometría Monitoreo en ventilación mecánica Presión – tiempo

26 Espirometría Monitoreo en ventilación mecánica Presión – tiempo Cambios en la compliance

27 Espirometría Monitoreo en ventilación mecánica Presión – tiempo Cambios en la resistencia de la vía aérea

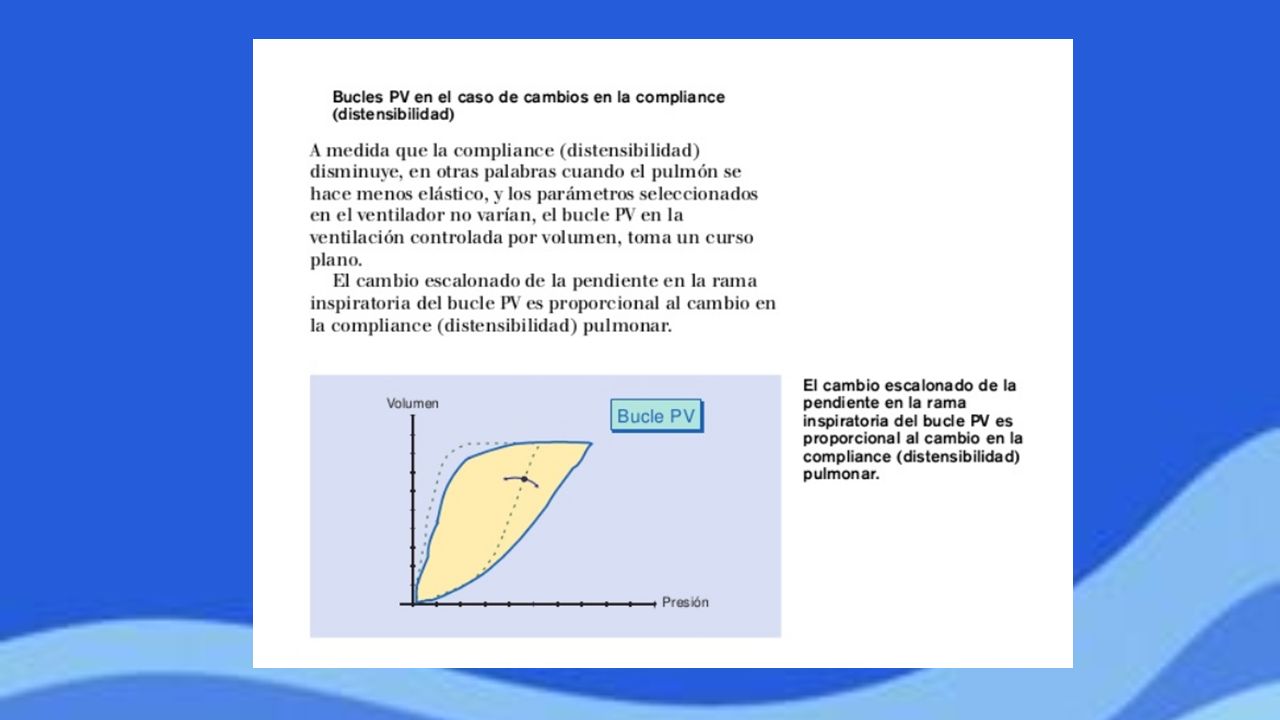

28 Espirometría Monitoreo en ventilación mecánica Presión – volumen
