PROCEDIMIENTO NORMAL DE ARRANQUE DE UNA CALDERA

Presentación del tema: "PROCEDIMIENTO NORMAL DE ARRANQUE DE UNA CALDERA"— Transcripción de la presentación:

1 PROCEDIMIENTO NORMAL DE ARRANQUE DE UNA CALDERA
Integrantes: Richard Mata. Maria Quijada. Lara Karina. Maracay Natanael. PETROLERA MERIVEN

2 SISTEMAS DE SOPORTE PARA EL ARRANQUE DE LA CALDERA

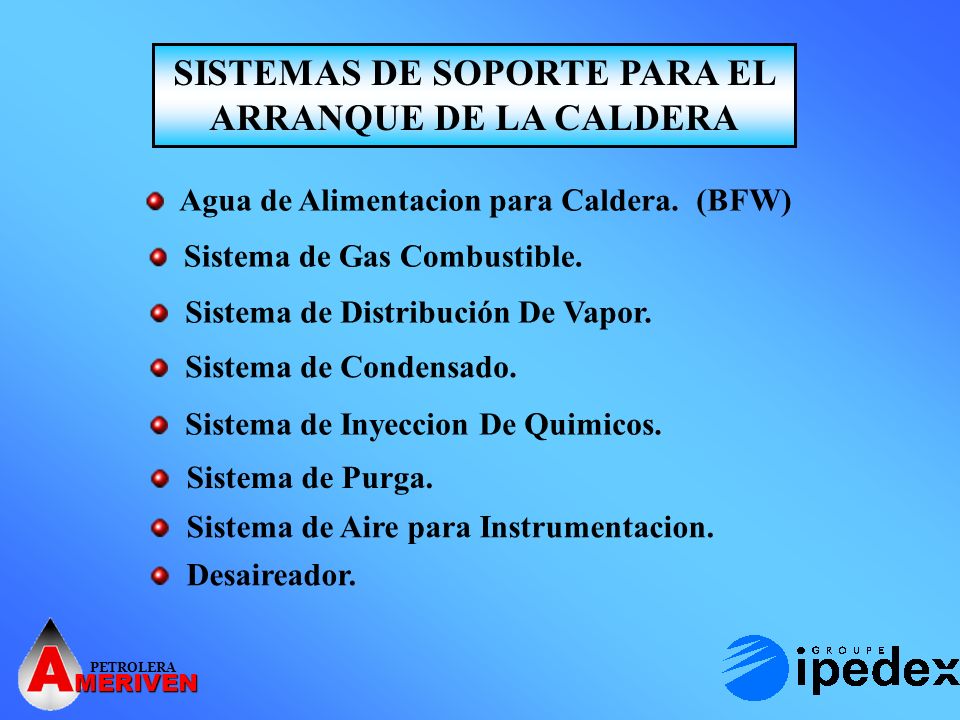

Agua de Alimentacion para Caldera. (BFW) Sistema de Gas Combustible. Sistema de Distribución De Vapor. Sistema de Condensado. Sistema de Inyeccion De Quimicos. Sistema de Purga. Sistema de Aire para Instrumentacion. Desaireador. PETROLERA MERIVEN

3 PRELIMINARES PARA EL ARRANQUE DE LA CALDERA

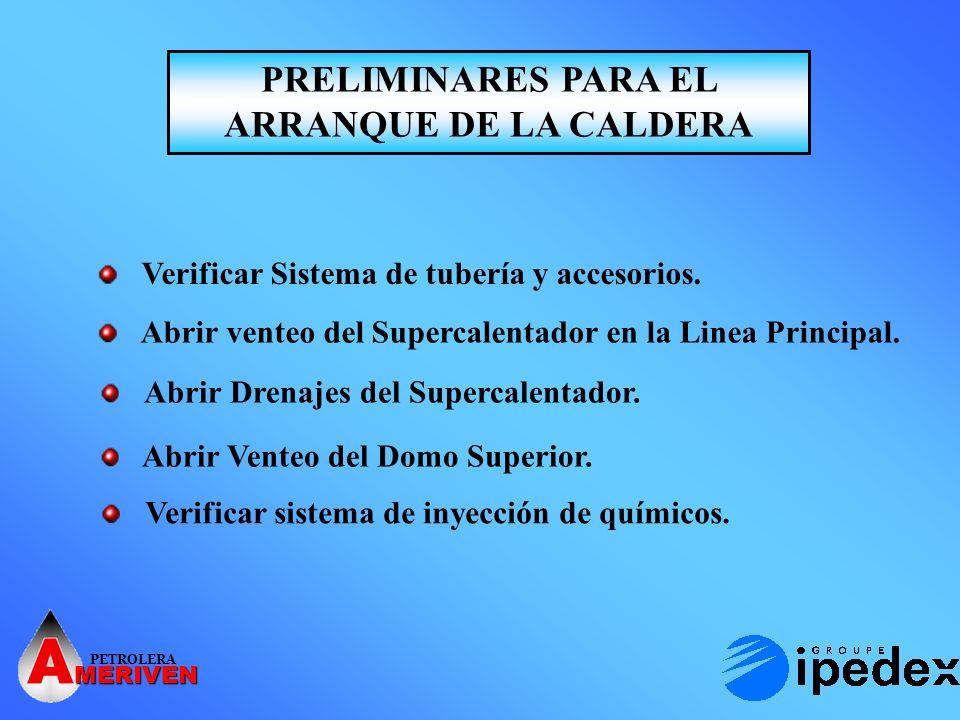

Verificar Sistema de tubería y accesorios. Abrir venteo del Supercalentador en la Linea Principal. Abrir Drenajes del Supercalentador. Abrir Venteo del Domo Superior. Verificar sistema de inyección de químicos. PETROLERA MERIVEN

4 ARRANQUE DE LA CALDERA MERIVEN PETROLERA ALIMENTACION A LA CALDERA.

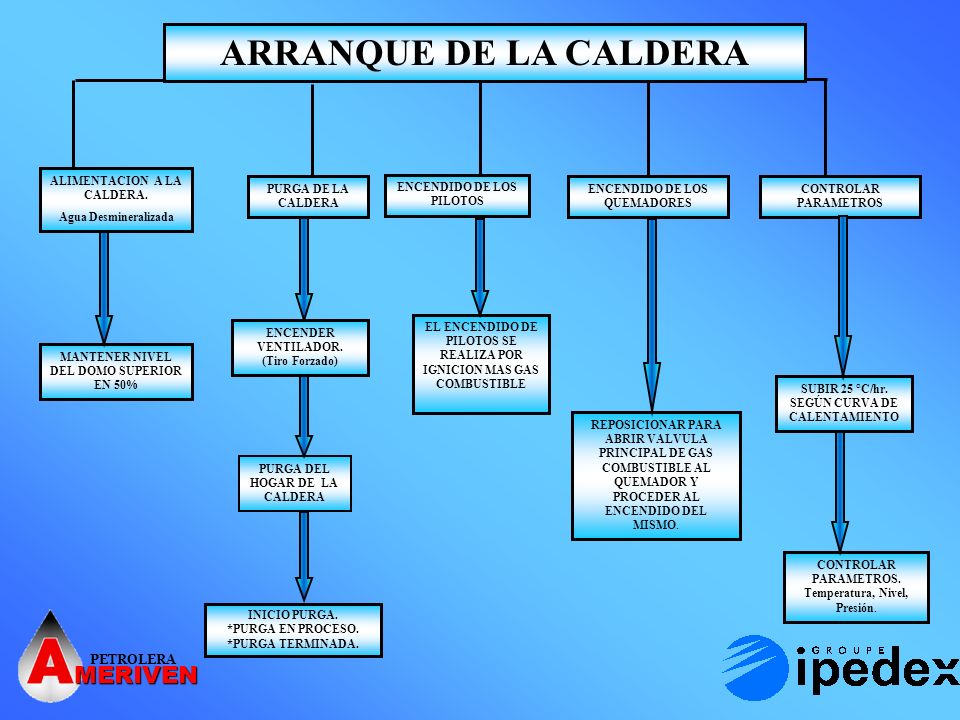

Agua Desmineralizada PURGA DE LA CALDERA ENCENDIDO DE LOS PILOTOS ENCENDIDO DE LOS QUEMADORES CONTROLAR PARAMETROS ENCENDER VENTILADOR. (Tiro Forzado) EL ENCENDIDO DE PILOTOS SE REALIZA POR IGNICION MAS GAS COMBUSTIBLE MANTENER NIVEL DEL DOMO SUPERIOR EN 50% SUBIR 25 °C/hr. SEGÚN CURVA DE CALENTAMIENTO REPOSICIONAR PARA ABRIR VALVULA PRINCIPAL DE GAS COMBUSTIBLE AL QUEMADOR Y PROCEDER AL ENCENDIDO DEL MISMO. PURGA DEL HOGAR DE LA CALDERA CONTROLAR PARAMETROS. Temperatura, Nivel, Presión. PETROLERA MERIVEN INICIO PURGA. *PURGA EN PROCESO. *PURGA TERMINADA.

5 SECUENCIA DE ARRANQUE MERIVEN PETROLERA BFW VAPOR DE ALTA

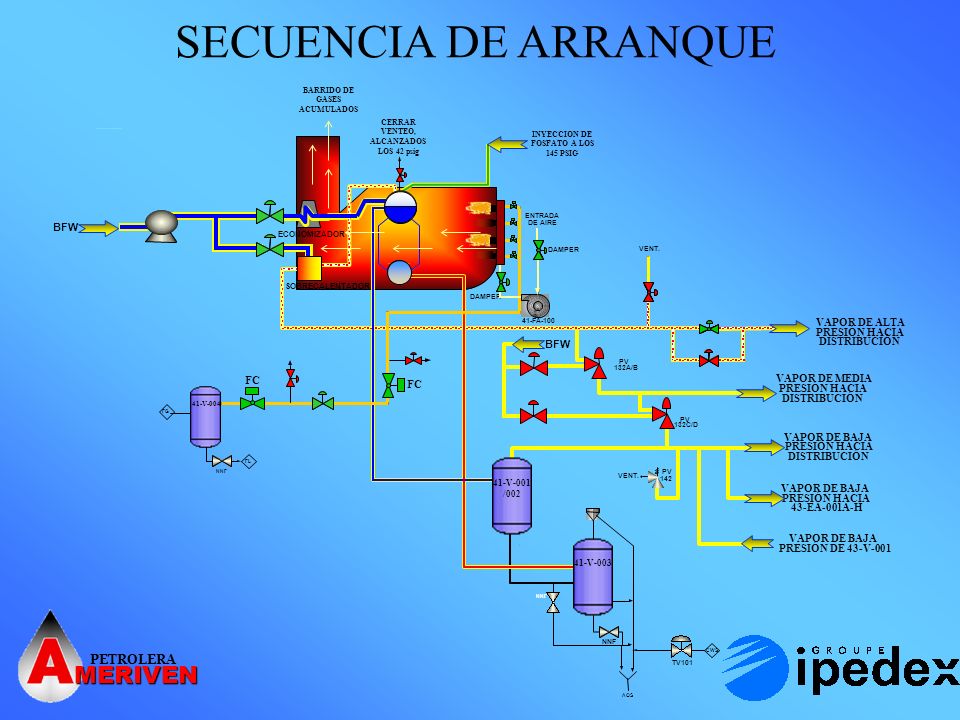

BARRIDO DE GASES ACUMULADOS CERRAR VENTEO, ALCANZADOS LOS 42 psig INYECCION DE FOSFATO A LOS 145 PSIG ENTRADA BFW DE AIRE ECONOMIZADOR DAMPER VENT. SOBRECALENTADOR DAMPER 41-FA-100 VAPOR DE ALTA PRESIÓN HACIA DISTRIBUCIÓN BFW PV 132A/B FC FC VAPOR DE MEDIA PRESIÓN HACIA DISTRIBUCIÓN 41-V-004 FG 132C/D PV VAPOR DE BAJA PRESIÓN HACIA DISTRIBUCIÓN FL NNF 41-V-001 /002 VENT. PV 142 VAPOR DE BAJA PRESIÓN HACIA 43-EA-001A-H VAPOR DE BAJA PRESIÓN DE 43-V-001 41-V-003 NNF PETROLERA MERIVEN NNF CWS TV101 AOS
