UNIVERSIDAD DE BUENOS AIRES Curso sobre Riesgo Eléctrico.

Presentación del tema: "UNIVERSIDAD DE BUENOS AIRES Curso sobre Riesgo Eléctrico."— Transcripción de la presentación:

1 UNIVERSIDAD DE BUENOS AIRES Curso sobre Riesgo Eléctrico

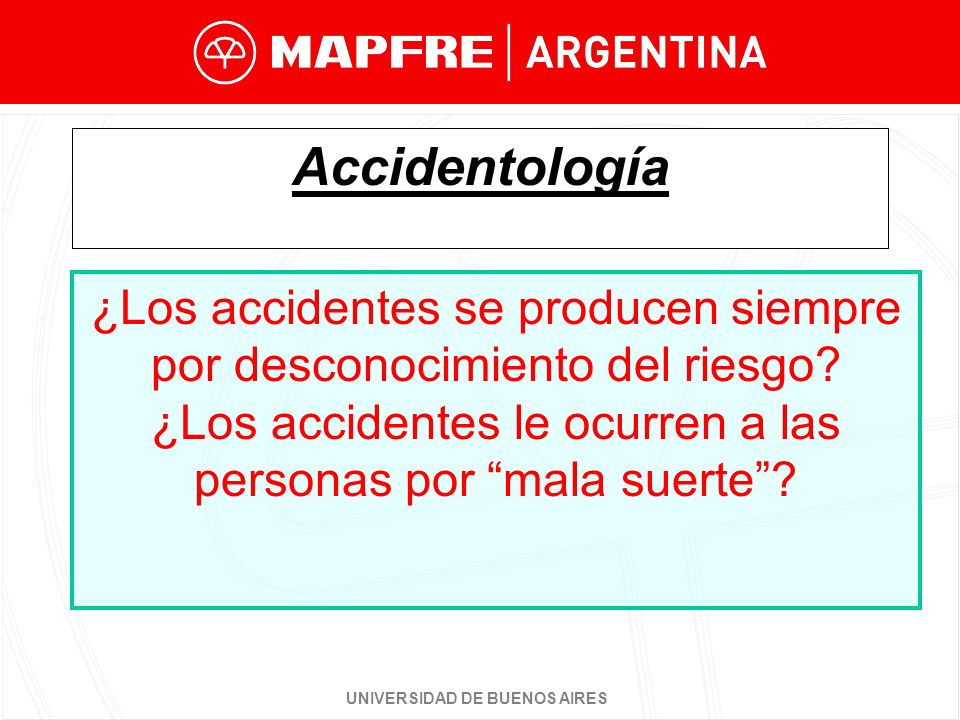

2 UNIVERSIDAD DE BUENOS AIRES Accidentología ¿Los accidentes se producen siempre por desconocimiento del riesgo? ¿Los accidentes le ocurren a las personas por “mala suerte”?

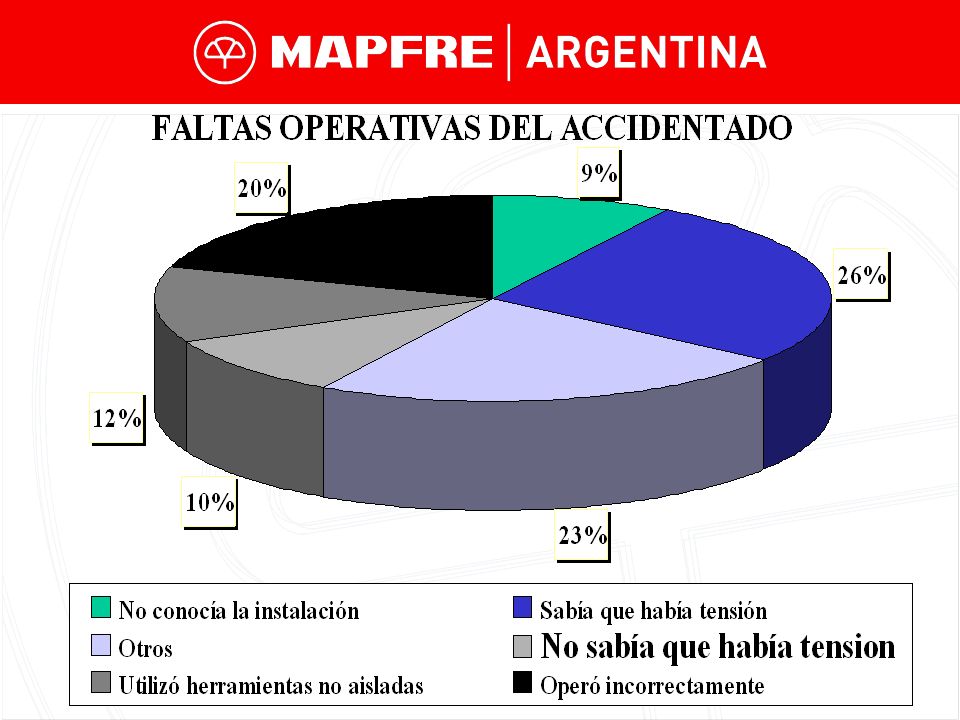

3 UNIVERSIDAD DE BUENOS AIRES

4 Conceptos básicos a utilizar Corriente Eléctrica Tensión Resistencia Eléctrica Trabajo

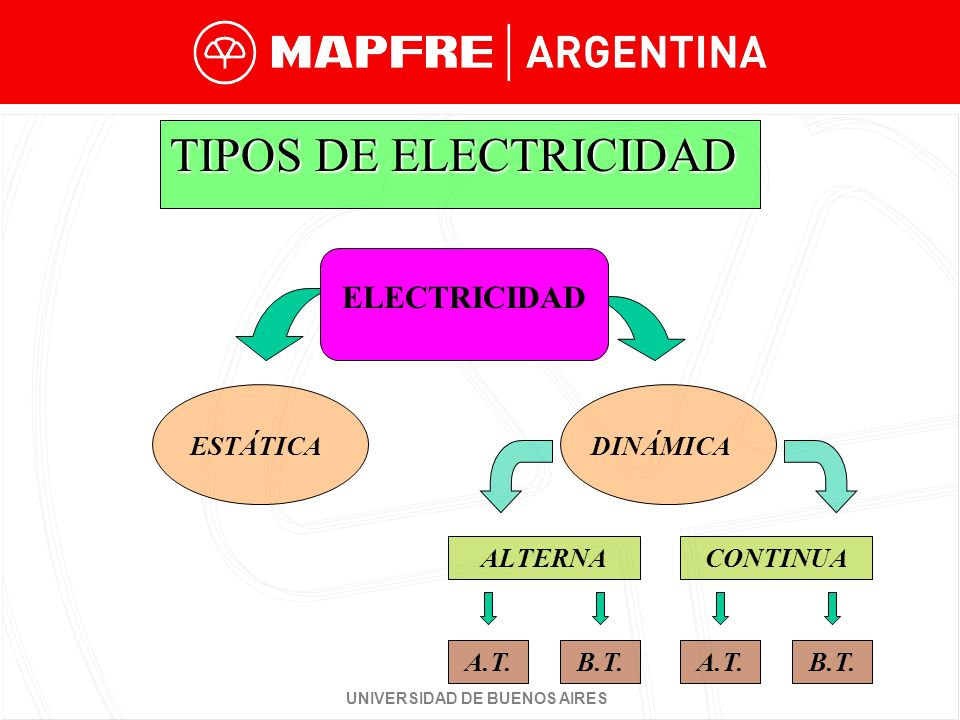

5 UNIVERSIDAD DE BUENOS AIRES TIPOS DE ELECTRICIDAD ELECTRICIDAD ESTÁTICADINÁMICA ALTERNACONTINUA A.T.B.T.A.T.B.T.

6 UNIVERSIDAD DE BUENOS AIRES Niveles de tensión Muy baja tensión de seguridad (MBTS). En los ambientes secos y húmedos se considerará como tensión de seguridad hasta VEINTICUATRO (24) voltios respecto a tierra. En los mojados o impregnados de líquidos conductores, la misma será determinada en cada caso por el responsable de Higiene y Seguridad, no debiéndose superar en ningún caso la MBTS. Baja tensión (BT): tensión de hasta MIL (1000) voltios (valor eficaz) entre fases (Norma IRAM 2001) Media tensión (MT): corresponde a tensiones por encima de MIL (1000) voltios y hasta TREINTA Y TRES MIL (33000) voltios inclusive. Alta tensión (AT): corresponde a tensiones por encima de TREINTA Y TRES MIL (33.000) voltios.

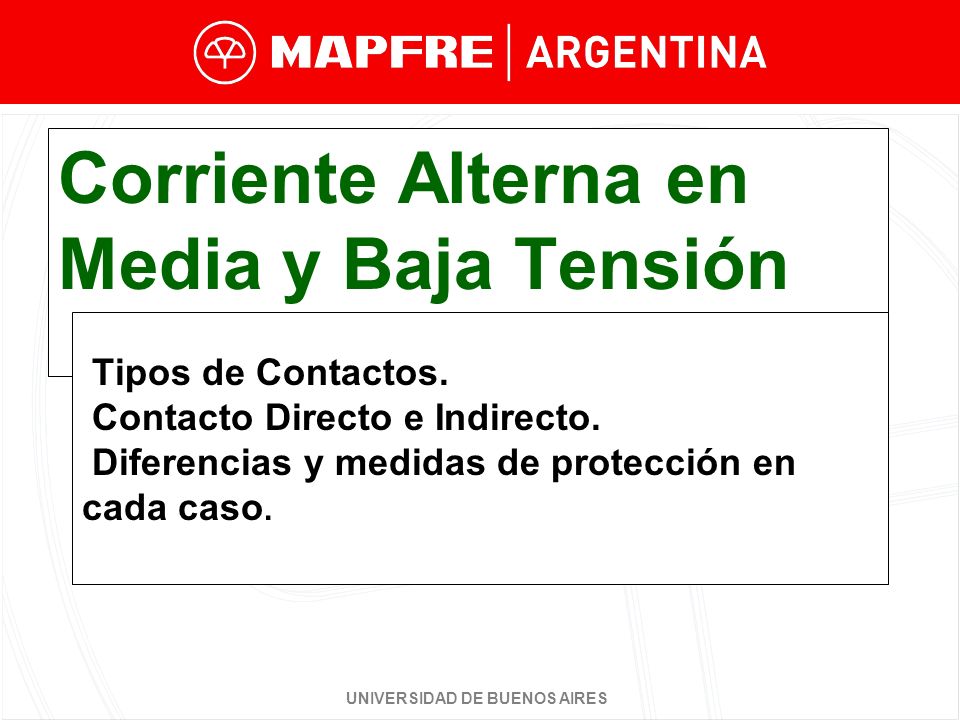

7 UNIVERSIDAD DE BUENOS AIRES Corriente Alterna en Media y Baja Tensión Tipos de Contactos. Contacto Directo e Indirecto. Diferencias y medidas de protección en cada caso.

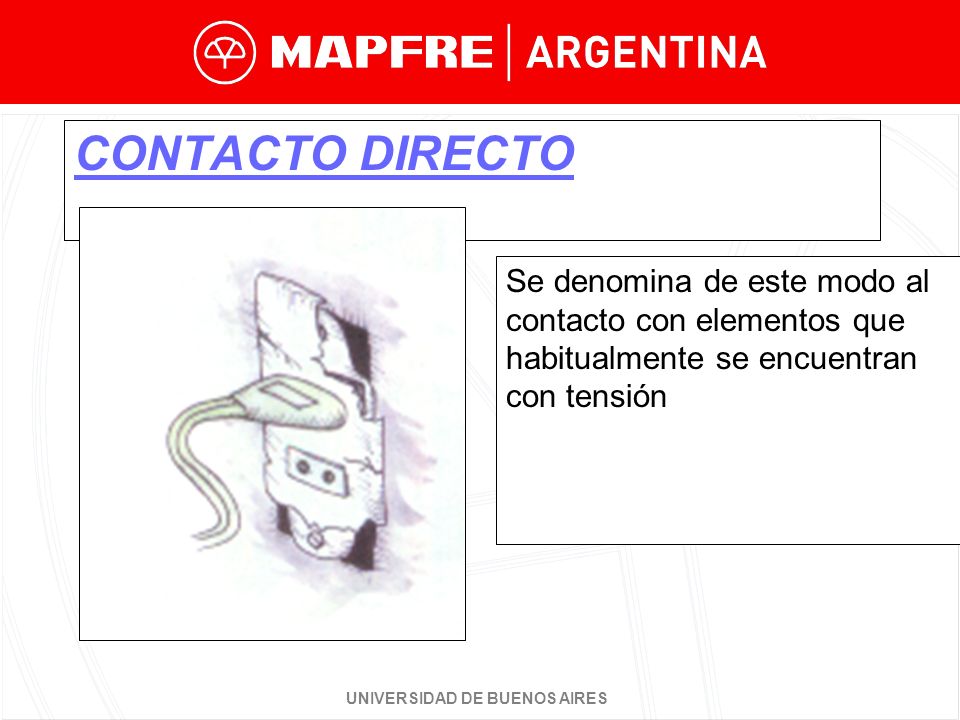

8 UNIVERSIDAD DE BUENOS AIRES CONTACTO DIRECTO Se denomina de este modo al contacto con elementos que habitualmente se encuentran con tensión

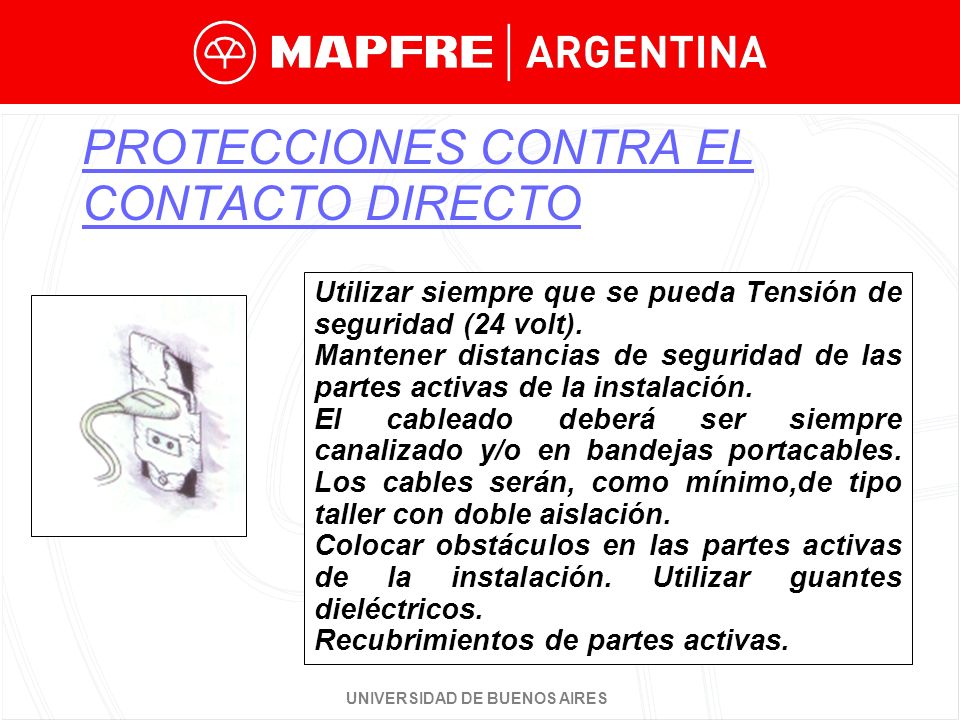

9 UNIVERSIDAD DE BUENOS AIRES PROTECCIONES CONTRA EL CONTACTO DIRECTO Utilizar siempre que se pueda Tensión de seguridad (24 volt). Mantener distancias de seguridad de las partes activas de la instalación. El cableado deberá ser siempre canalizado y/o en bandejas portacables. Los cables serán, como mínimo,de tipo taller con doble aislación. Colocar obstáculos en las partes activas de la instalación. Utilizar guantes dieléctricos. Recubrimientos de partes activas.

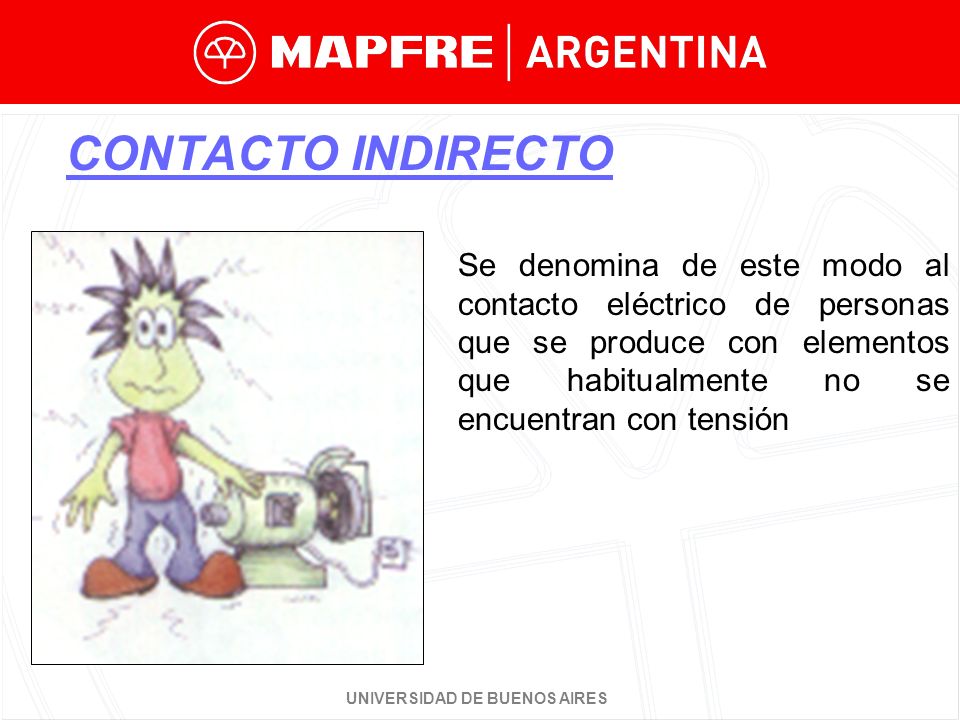

10 UNIVERSIDAD DE BUENOS AIRES CONTACTO INDIRECTO Se denomina de este modo al contacto eléctrico de personas que se produce con elementos que habitualmente no se encuentran con tensión

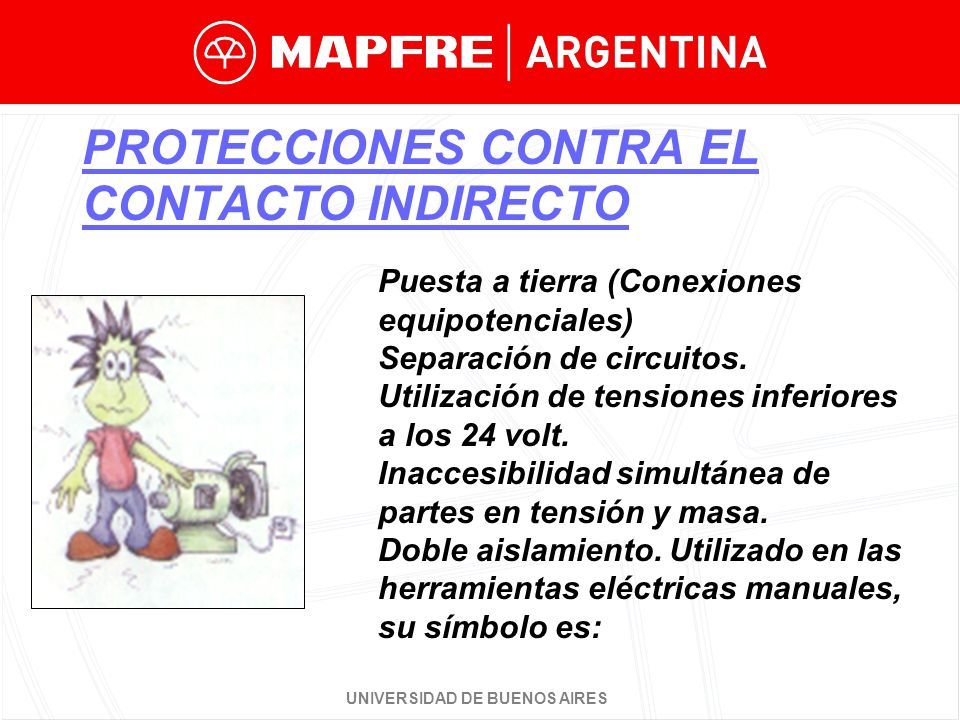

11 UNIVERSIDAD DE BUENOS AIRES PROTECCIONES CONTRA EL CONTACTO INDIRECTO Puesta a tierra (Conexiones equipotenciales) Separación de circuitos. Utilización de tensiones inferiores a los 24 volt. Inaccesibilidad simultánea de partes en tensión y masa. Doble aislamiento. Utilizado en las herramientas eléctricas manuales, su símbolo es:

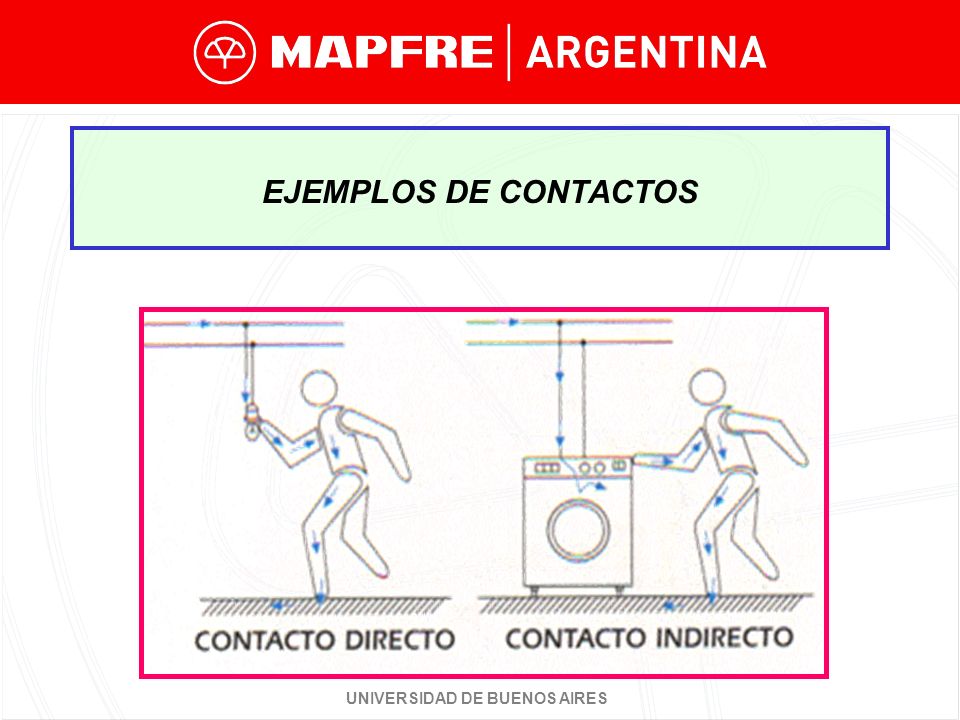

12 UNIVERSIDAD DE BUENOS AIRES EJEMPLOS DE CONTACTOS

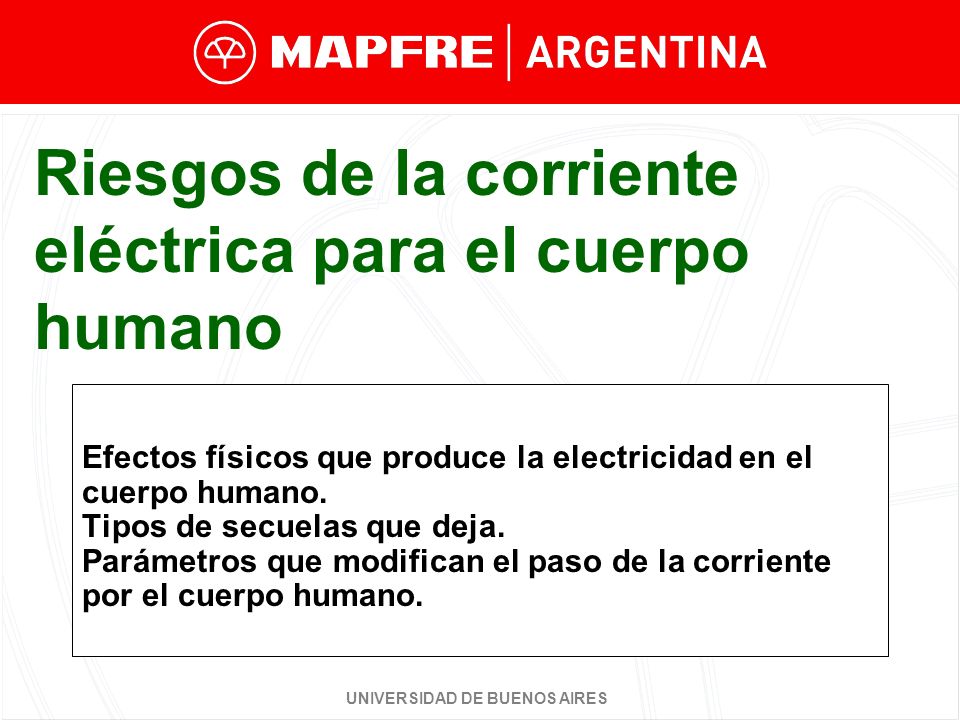

13 UNIVERSIDAD DE BUENOS AIRES Riesgos de la corriente eléctrica para el cuerpo humano Efectos físicos que produce la electricidad en el cuerpo humano. Tipos de secuelas que deja. Parámetros que modifican el paso de la corriente por el cuerpo humano.

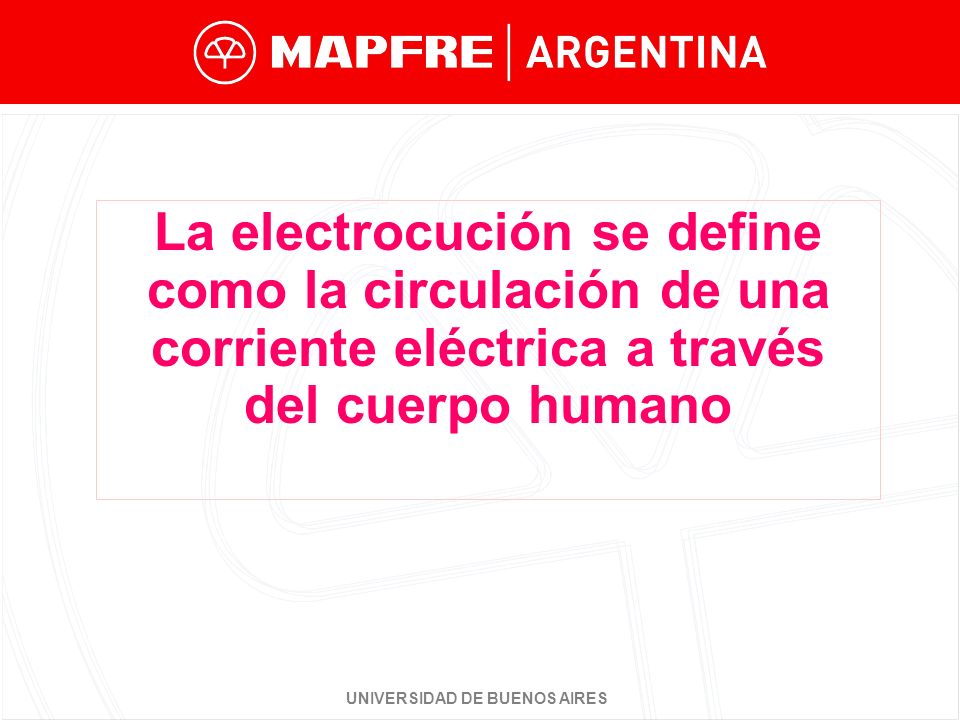

14 UNIVERSIDAD DE BUENOS AIRES La electrocución se define como la circulación de una corriente eléctrica a través del cuerpo humano

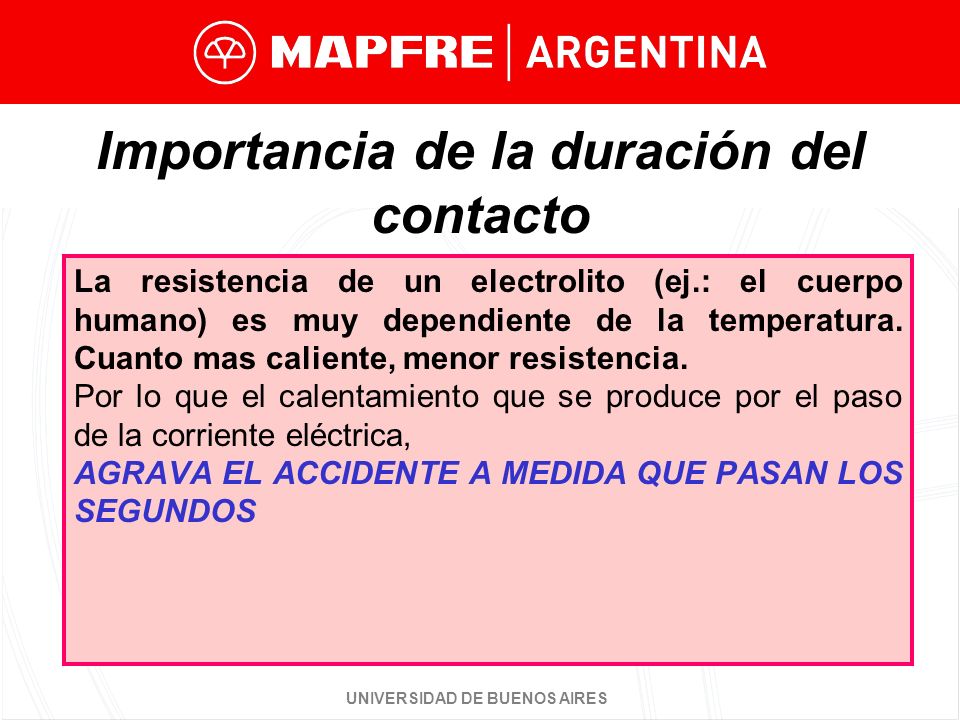

15 UNIVERSIDAD DE BUENOS AIRES Importancia de la duración del contacto La resistencia de un electrolito (ej.: el cuerpo humano) es muy dependiente de la temperatura. Cuanto mas caliente, menor resistencia. Por lo que el calentamiento que se produce por el paso de la corriente eléctrica, AGRAVA EL ACCIDENTE A MEDIDA QUE PASAN LOS SEGUNDOS

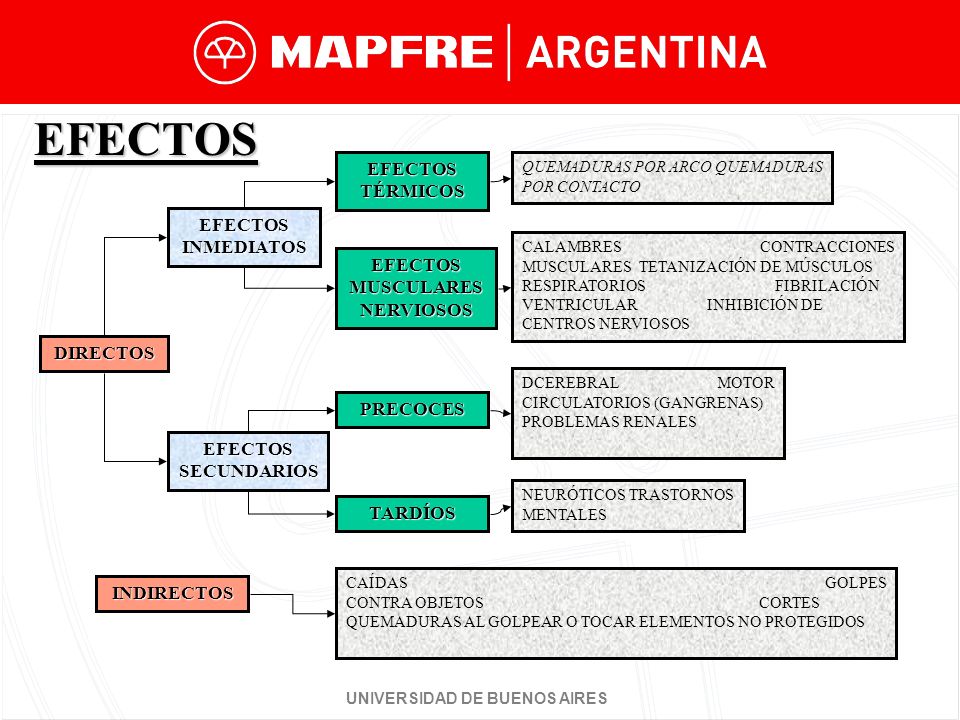

16 UNIVERSIDAD DE BUENOS AIRES EFECTOS DIRECTOS PRECOCES EFECTOS MUSCULARES NERVIOSOS EFECTOS TÉRMICOS EFECTOS SECUNDARIOS EFECTOS INMEDIATOS TARDÍOS NEURÓTICOS TRASTORNOS MENTALES DCEREBRAL MOTOR CIRCULATORIOS (GANGRENAS) PROBLEMAS RENALES CALAMBRES CONTRACCIONES MUSCULARES TETANIZACIÓN DE MÚSCULOS RESPIRATORIOS FIBRILACIÓN VENTRICULAR INHIBICIÓN DE CENTROS NERVIOSOS QUEMADURAS POR ARCO QUEMADURAS POR CONTACTO CAÍDAS GOLPES CONTRA OBJETOS CORTES QUEMADURAS AL GOLPEAR O TOCAR ELEMENTOS NO PROTEGIDOS INDIRECTOS

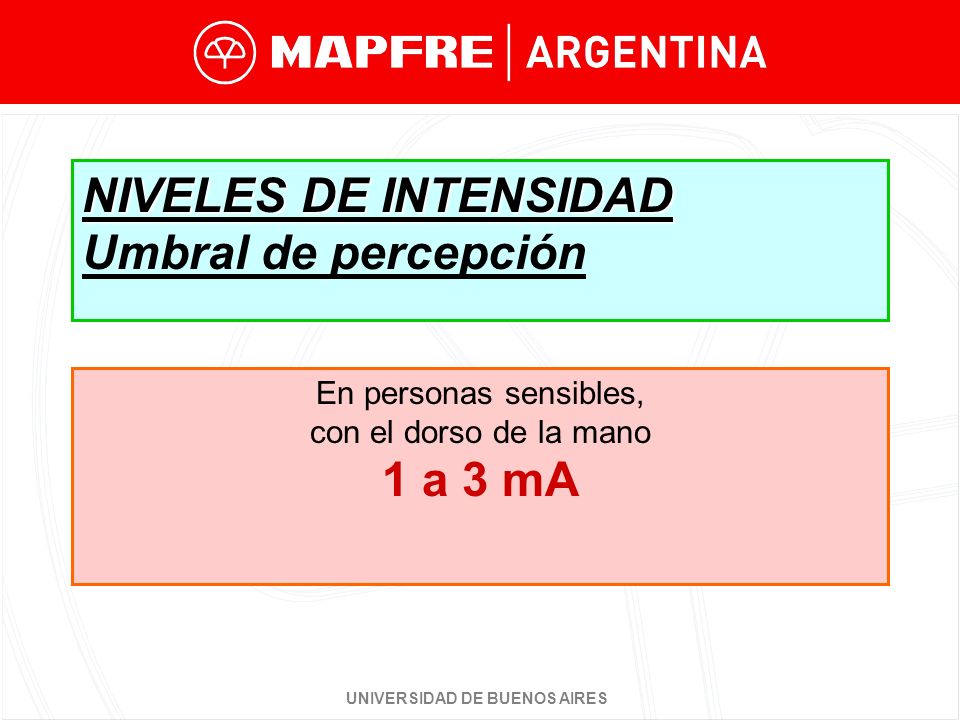

17 UNIVERSIDAD DE BUENOS AIRES NIVELES DE INTENSIDAD NIVELES DE INTENSIDAD Umbral de percepción En personas sensibles, con el dorso de la mano 1 a 3 mA

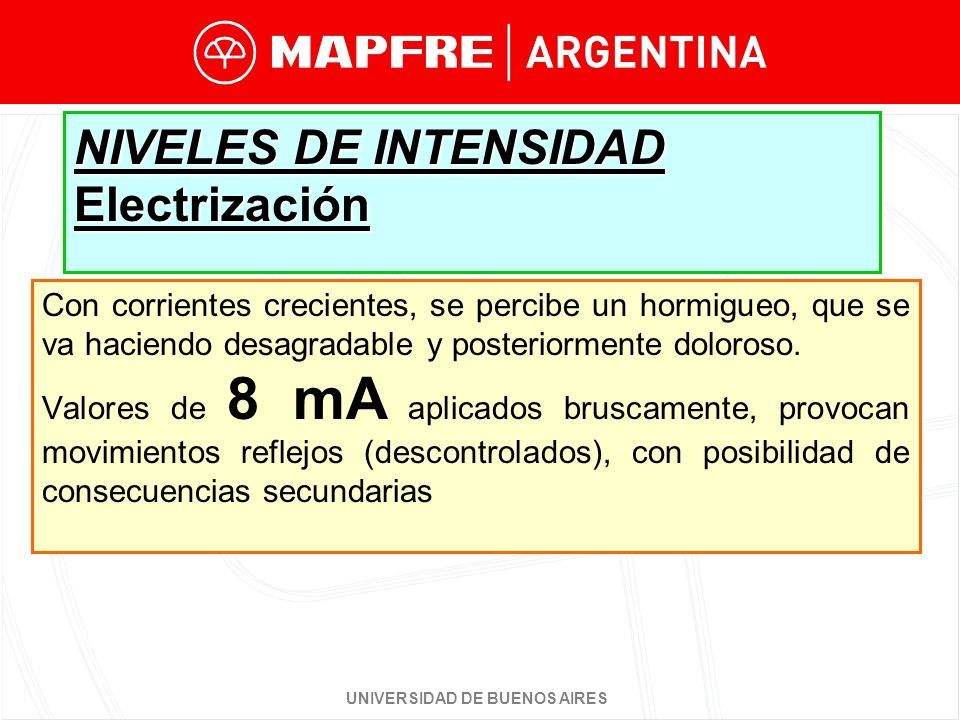

18 UNIVERSIDAD DE BUENOS AIRES NIVELES DE INTENSIDAD Electrización Con corrientes crecientes, se percibe un hormigueo, que se va haciendo desagradable y posteriormente doloroso. Valores de 8 mA aplicados bruscamente, provocan movimientos reflejos (descontrolados), con posibilidad de consecuencias secundarias

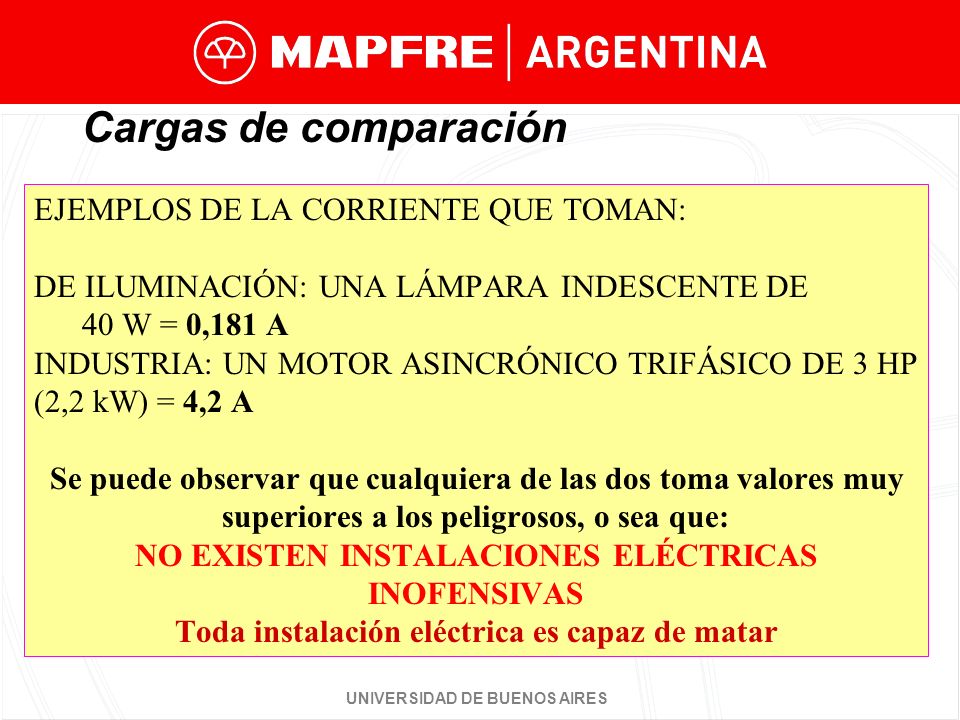

19 UNIVERSIDAD DE BUENOS AIRES Cargas de comparación EJEMPLOS DE LA CORRIENTE QUE TOMAN: DE ILUMINACIÓN: UNA LÁMPARA INDESCENTE DE 40 W = 0,181 A INDUSTRIA: UN MOTOR ASINCRÓNICO TRIFÁSICO DE 3 HP (2,2 kW) = 4,2 A Se puede observar que cualquiera de las dos toma valores muy superiores a los peligrosos, o sea que: NO EXISTEN INSTALACIONES ELÉCTRICAS INOFENSIVAS Toda instalación eléctrica es capaz de matar

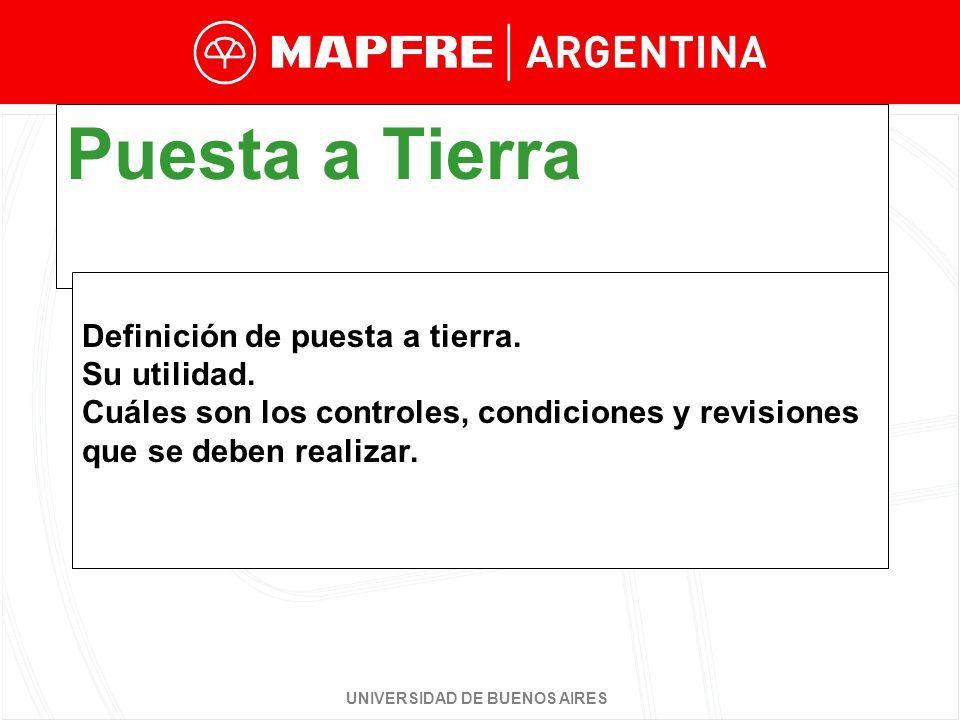

20 UNIVERSIDAD DE BUENOS AIRES Puesta a Tierra Definición de puesta a tierra. Su utilidad. Cuáles son los controles, condiciones y revisiones que se deben realizar.

21 UNIVERSIDAD DE BUENOS AIRES Se define como “PUESTA A TIERRA” a cualquier tipo de conexión conductora (sin fusible intermedio) de sección suficiente, que se coloca entre determinados elementos o partes de una instalación (máquinas, etc.) y un elemento conductor en el terreno, con el fin de conseguir que en la instalación no existan diferencias de potencial peligrosas.

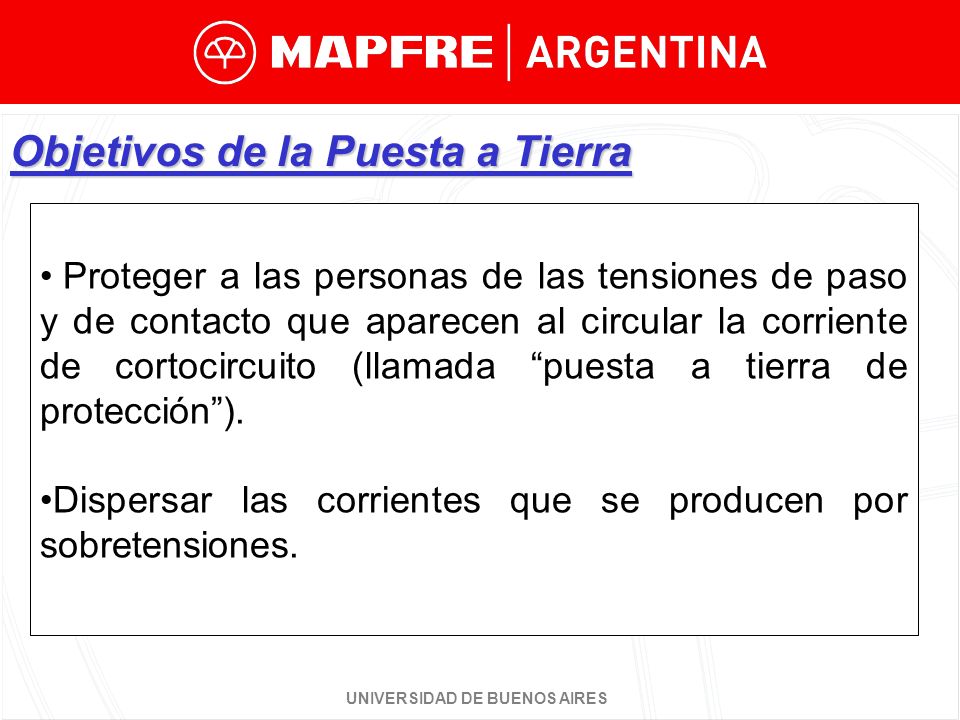

22 UNIVERSIDAD DE BUENOS AIRES Objetivos de la Puesta a Tierra Proteger a las personas de las tensiones de paso y de contacto que aparecen al circular la corriente de cortocircuito (llamada “puesta a tierra de protección”). Dispersar las corrientes que se producen por sobretensiones.

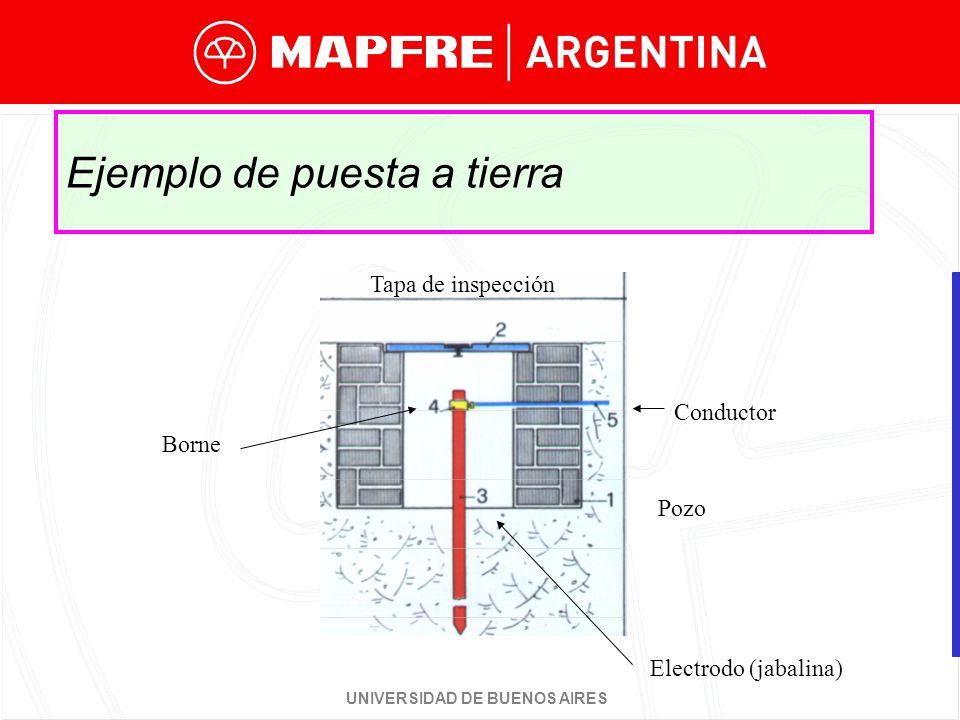

23 UNIVERSIDAD DE BUENOS AIRES Ejemplo de puesta a tierra Tapa de inspección Electrodo (jabalina) Borne Conductor Pozo

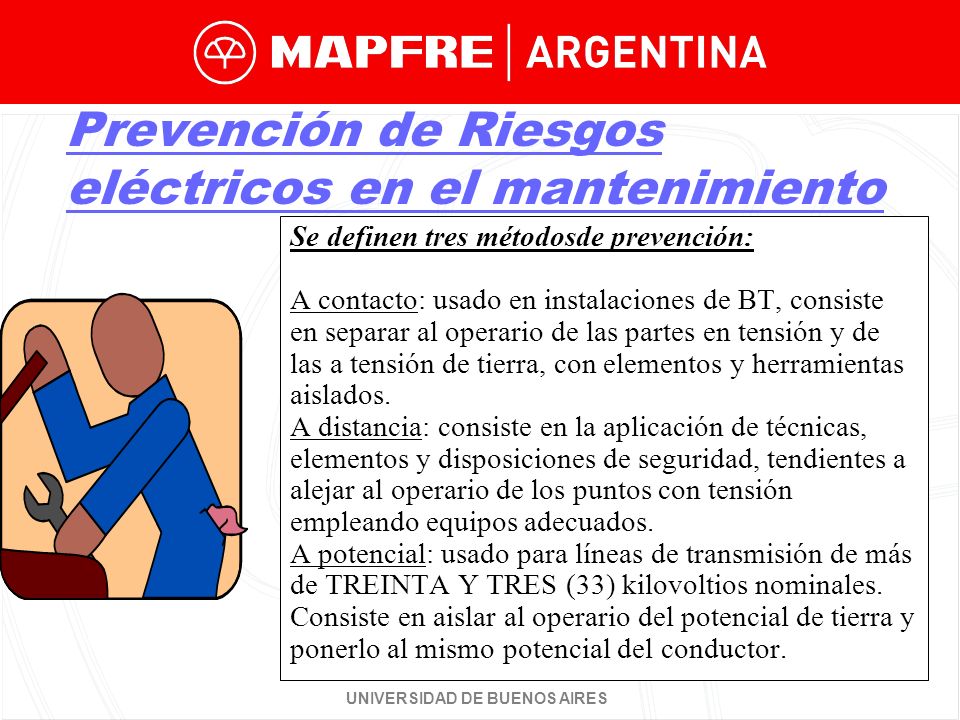

24 UNIVERSIDAD DE BUENOS AIRES Prevención de Riesgos eléctricos en el mantenimiento Se definen tres métodosde prevención: A contacto: usado en instalaciones de BT, consiste en separar al operario de las partes en tensión y de las a tensión de tierra, con elementos y herramientas aislados. A distancia: consiste en la aplicación de técnicas, elementos y disposiciones de seguridad, tendientes a alejar al operario de los puntos con tensión empleando equipos adecuados. A potencial: usado para líneas de transmisión de más de TREINTA Y TRES (33) kilovoltios nominales. Consiste en aislar al operario del potencial de tierra y ponerlo al mismo potencial del conductor.

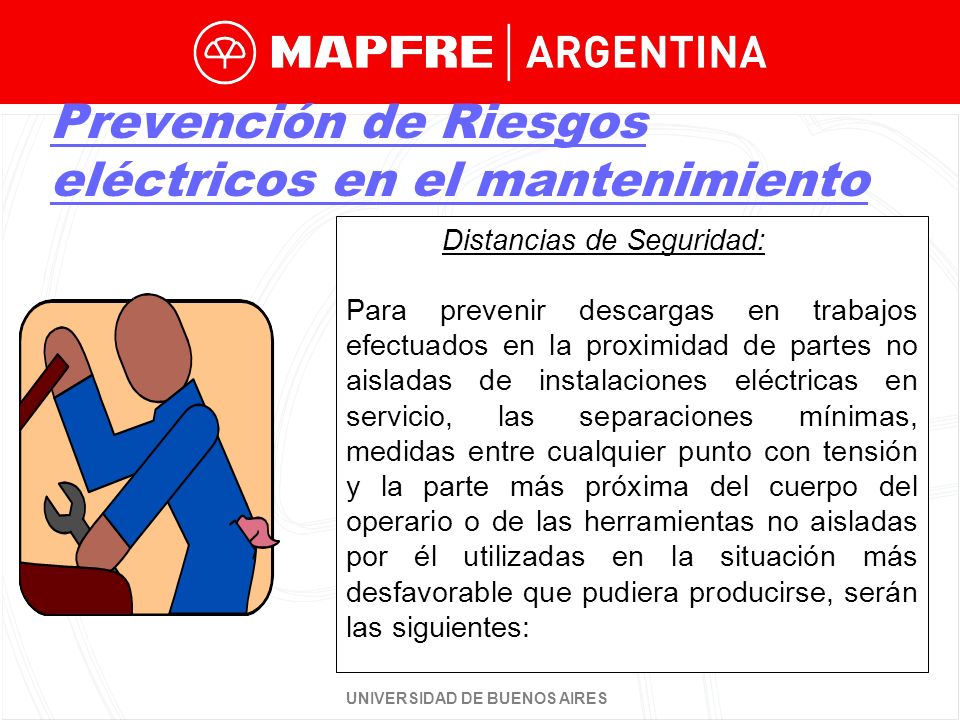

25 UNIVERSIDAD DE BUENOS AIRES Prevención de Riesgos eléctricos en el mantenimiento Distancias de Seguridad: Para prevenir descargas en trabajos efectuados en la proximidad de partes no aisladas de instalaciones eléctricas en servicio, las separaciones mínimas, medidas entre cualquier punto con tensión y la parte más próxima del cuerpo del operario o de las herramientas no aisladas por él utilizadas en la situación más desfavorable que pudiera producirse, serán las siguientes:

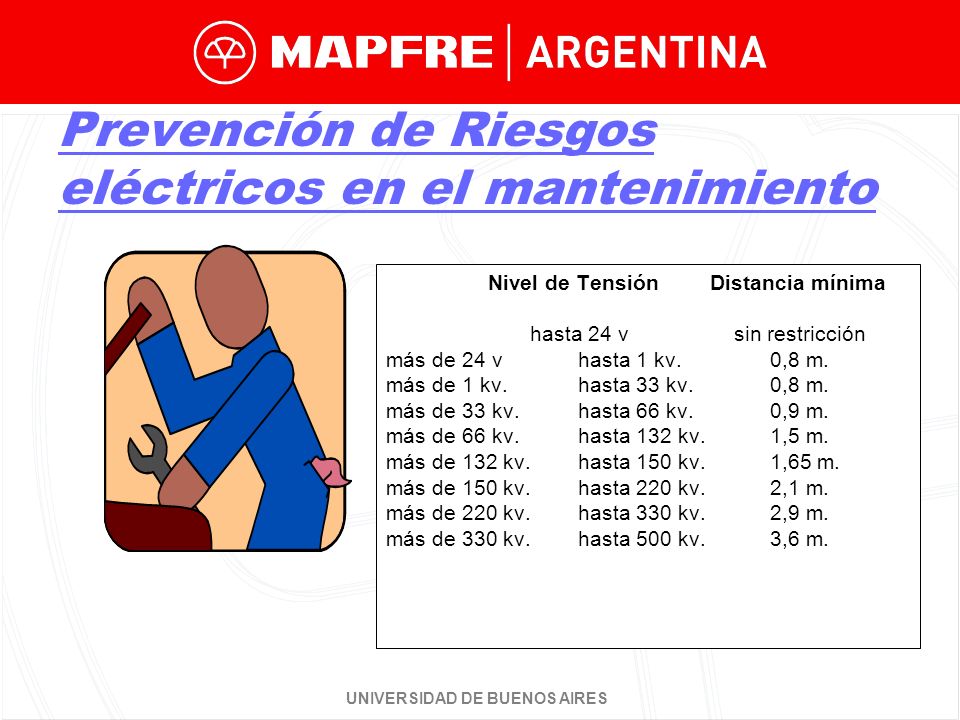

26 UNIVERSIDAD DE BUENOS AIRES Prevención de Riesgos eléctricos en el mantenimiento Nivel de Tensión Distancia mínima hasta 24 v sin restricción más de 24 vhasta 1 kv.0,8 m. más de 1 kv.hasta 33 kv.0,8 m. más de 33 kv.hasta 66 kv.0,9 m. más de 66 kv.hasta 132 kv.1,5 m. más de 132 kv.hasta 150 kv.1,65 m. más de 150 kv.hasta 220 kv.2,1 m. más de 220 kv.hasta 330 kv.2,9 m. más de 330 kv.hasta 500 kv.3,6 m.

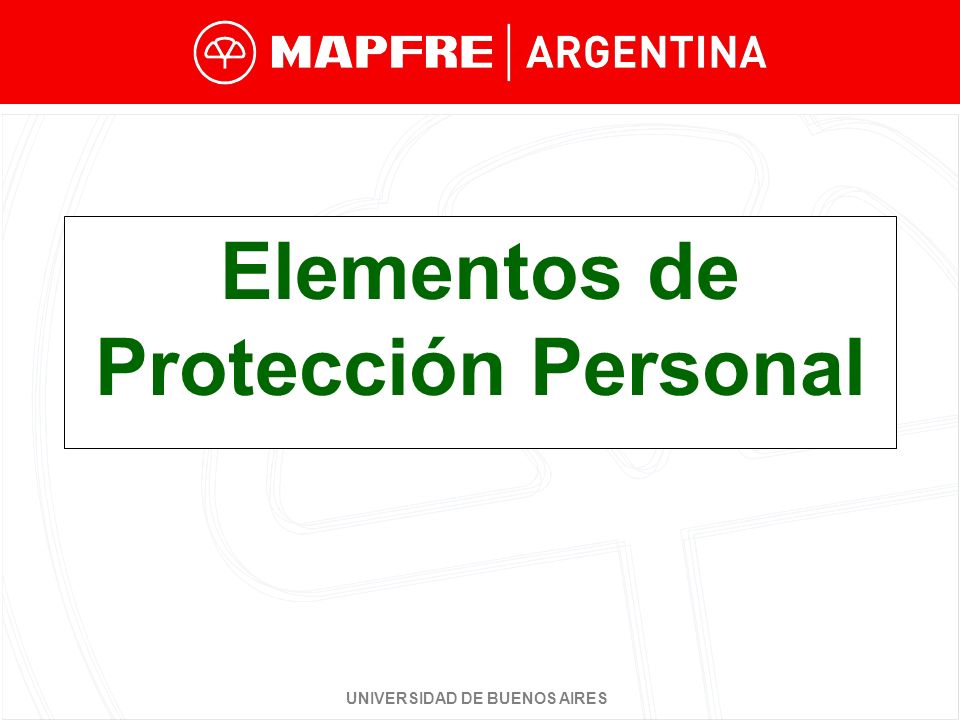

27 UNIVERSIDAD DE BUENOS AIRES Elementos de Protección Personal

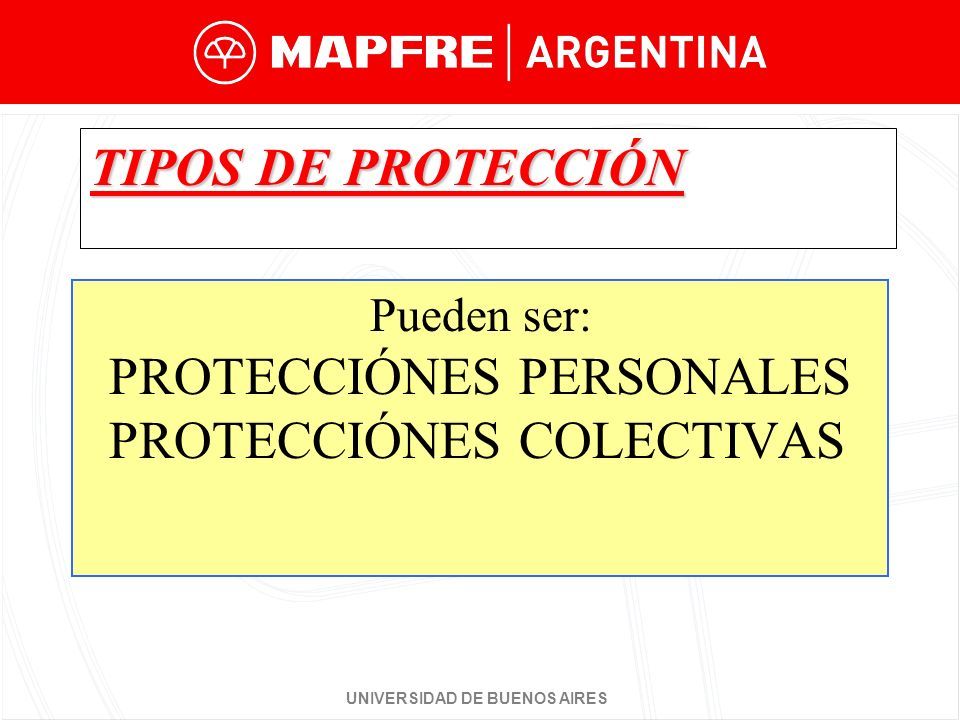

28 UNIVERSIDAD DE BUENOS AIRES TIPOS DE PROTECCIÓN Pueden ser: PROTECCIÓNES PERSONALES PROTECCIÓNES COLECTIVAS

29 UNIVERSIDAD DE BUENOS AIRES PROTECCIÓN MANOS Y BRAZOS Los elementos utilizados son: guantes, manoplas, manguitos, etc. aislantes

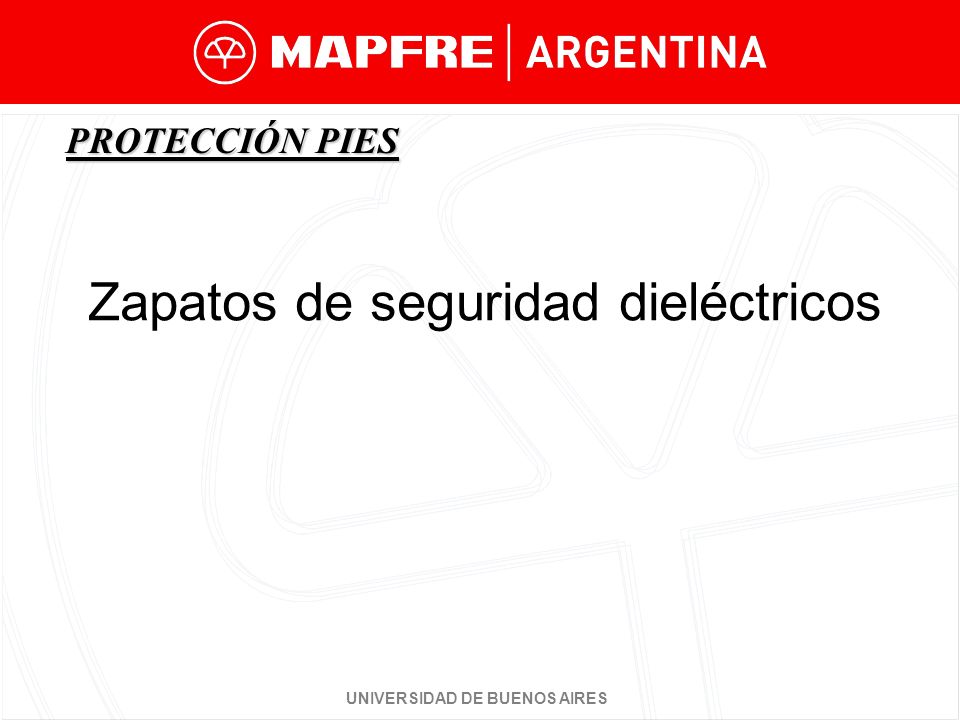

30 UNIVERSIDAD DE BUENOS AIRES PROTECCIÓN PIES Zapatos de seguridad dieléctricos

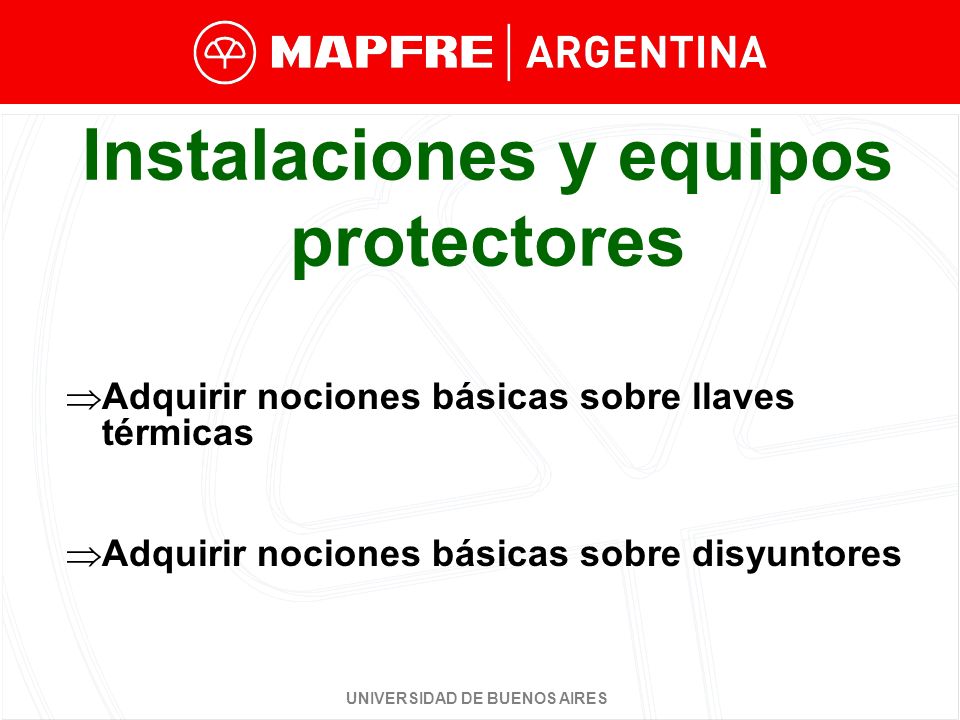

31 UNIVERSIDAD DE BUENOS AIRES Instalaciones y equipos protectores  Adquirir nociones básicas sobre llaves térmicas  Adquirir nociones básicas sobre disyuntores

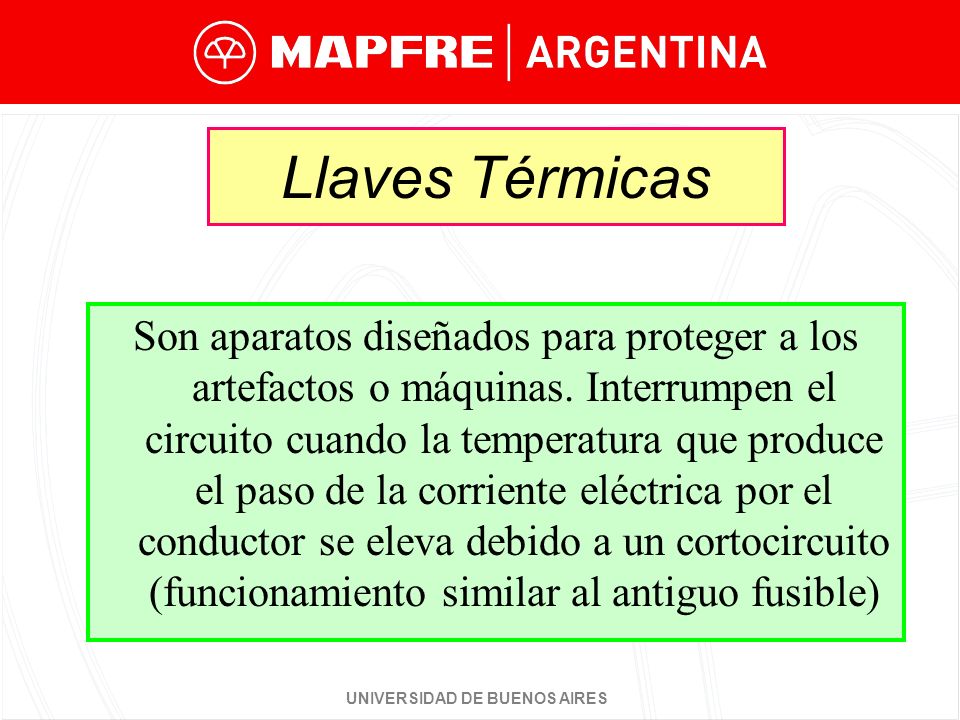

32 UNIVERSIDAD DE BUENOS AIRES Llaves Térmicas Son aparatos diseñados para proteger a los artefactos o máquinas. Interrumpen el circuito cuando la temperatura que produce el paso de la corriente eléctrica por el conductor se eleva debido a un cortocircuito (funcionamiento similar al antiguo fusible)

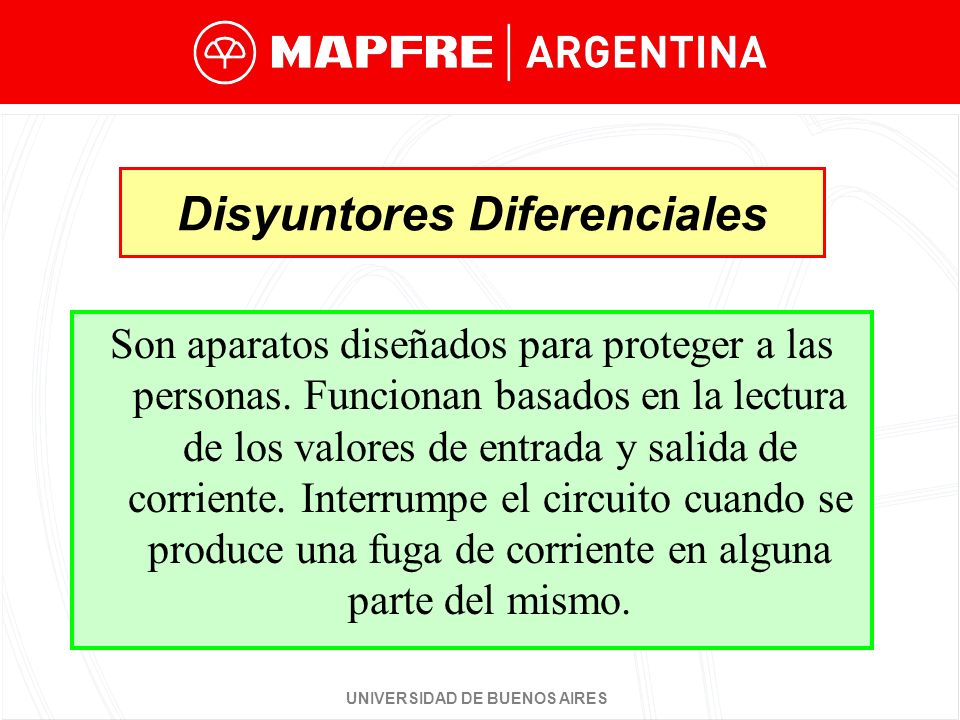

33 UNIVERSIDAD DE BUENOS AIRES Disyuntores Diferenciales Son aparatos diseñados para proteger a las personas. Funcionan basados en la lectura de los valores de entrada y salida de corriente. Interrumpe el circuito cuando se produce una fuga de corriente en alguna parte del mismo.

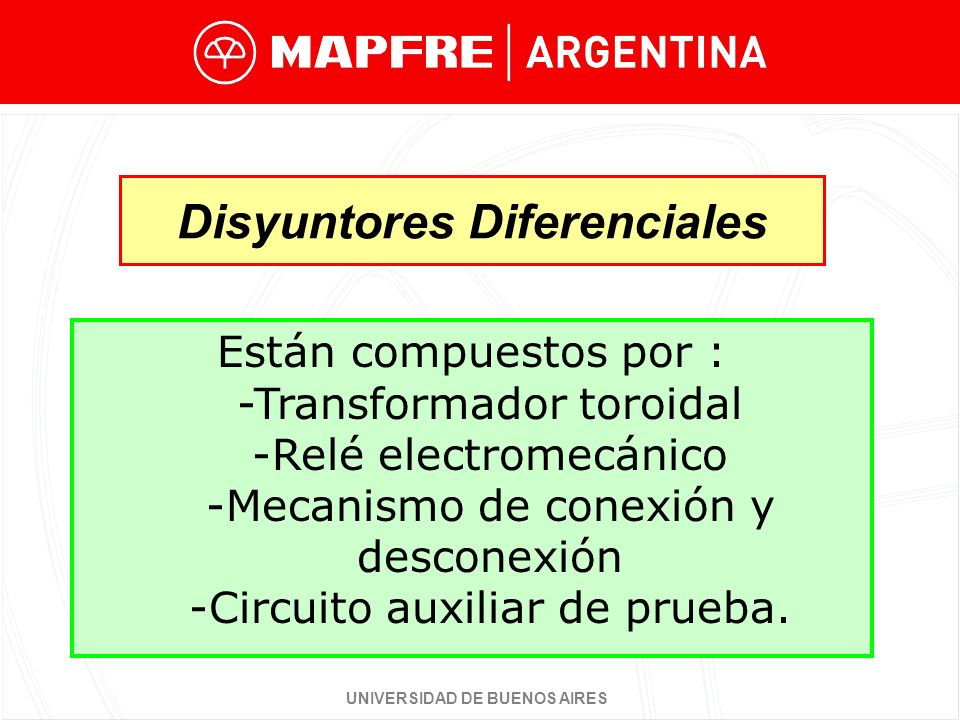

34 UNIVERSIDAD DE BUENOS AIRES Disyuntores Diferenciales Están compuestos por : -Transformador toroidal -Relé electromecánico -Mecanismo de conexión y desconexión -Circuito auxiliar de prueba.

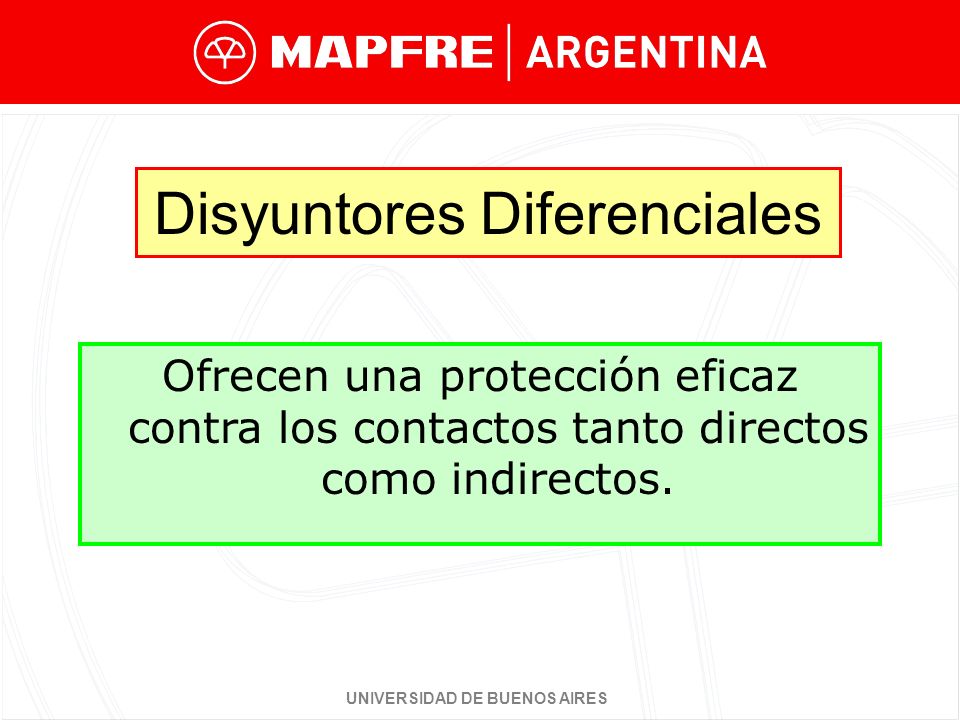

35 UNIVERSIDAD DE BUENOS AIRES Disyuntores Diferenciales Ofrecen una protección eficaz contra los contactos tanto directos como indirectos.

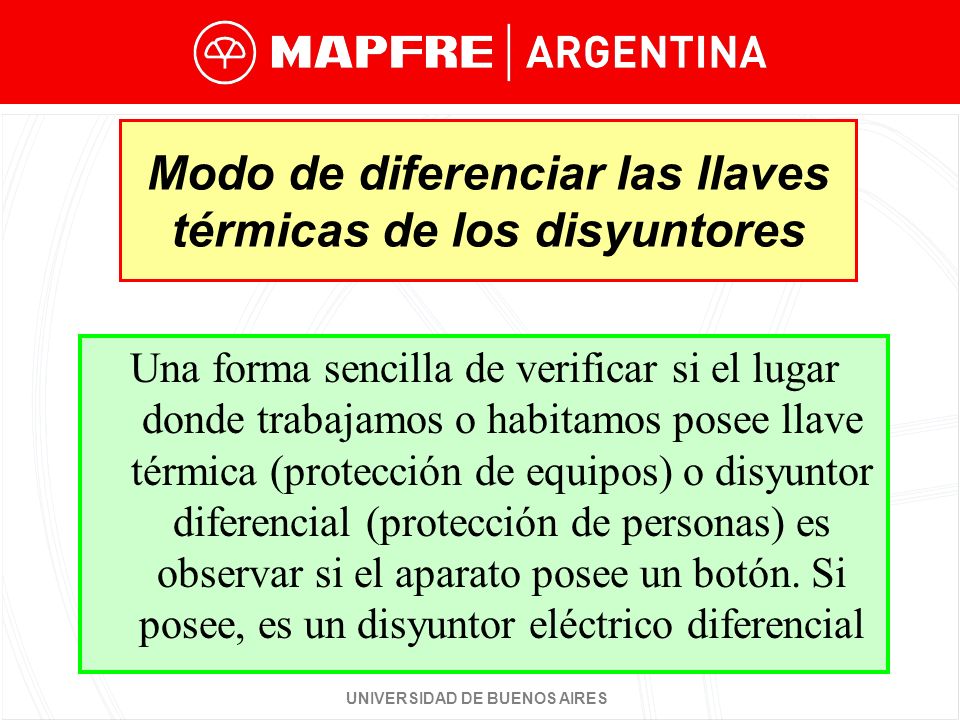

36 UNIVERSIDAD DE BUENOS AIRES Modo de diferenciar las llaves térmicas de los disyuntores Una forma sencilla de verificar si el lugar donde trabajamos o habitamos posee llave térmica (protección de equipos) o disyuntor diferencial (protección de personas) es observar si el aparato posee un botón. Si posee, es un disyuntor eléctrico diferencial

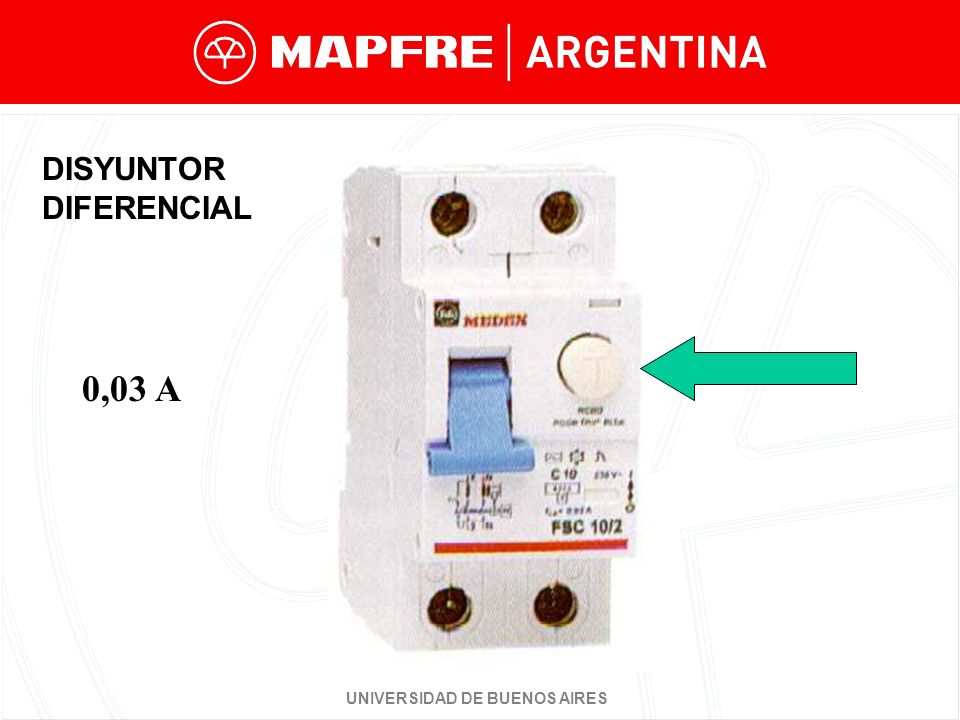

37 UNIVERSIDAD DE BUENOS AIRES 0,03 A DISYUNTOR DIFERENCIAL

38 UNIVERSIDAD DE BUENOS AIRES MAGNETOTÉRMICO o LLAVE TÉRMICA Identificar a qué circuito corresponde cada térmica

39 UNIVERSIDAD DE BUENOS AIRES BLOQUE DISYUNTOR DIFERENCIAL- MAGNETOTÉRMICO

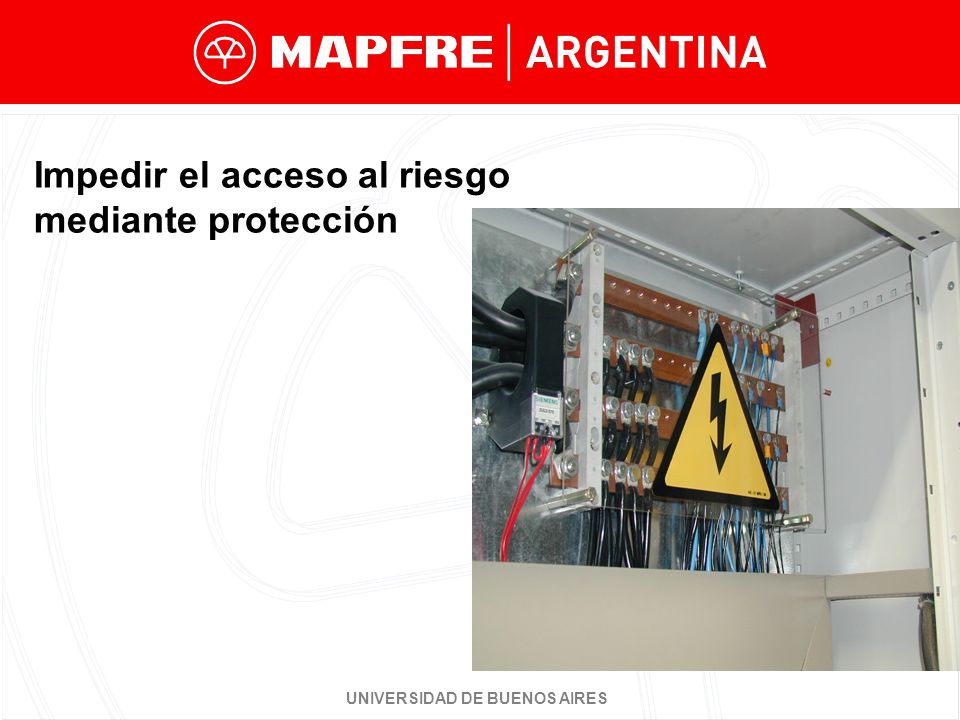

40 UNIVERSIDAD DE BUENOS AIRES Impedir el acceso al riesgo mediante protección

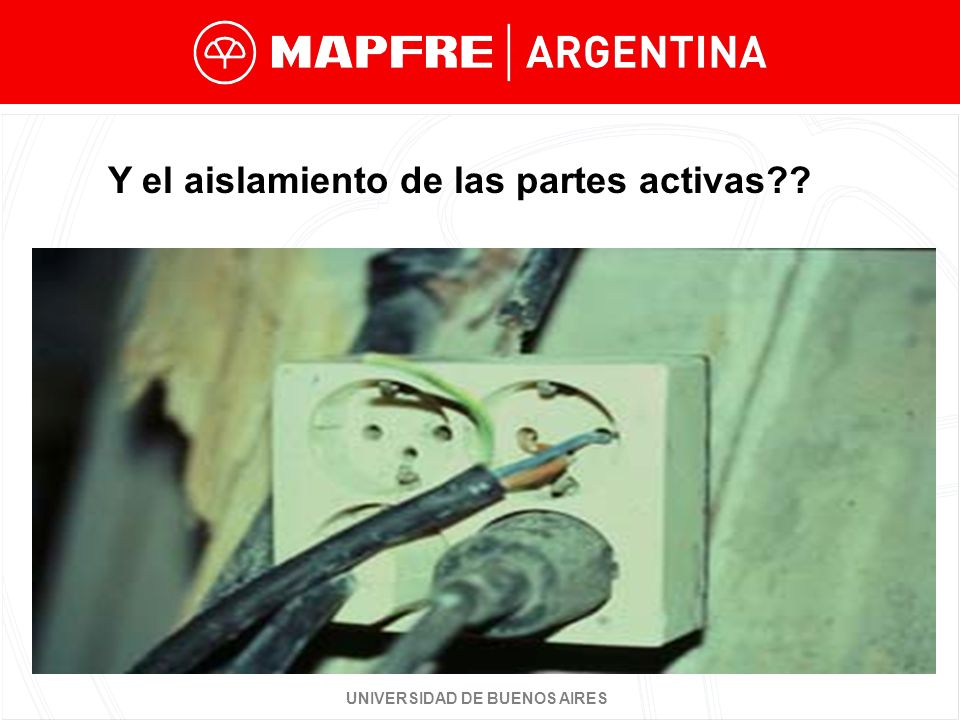

41 UNIVERSIDAD DE BUENOS AIRES Y el aislamiento de las partes activas??

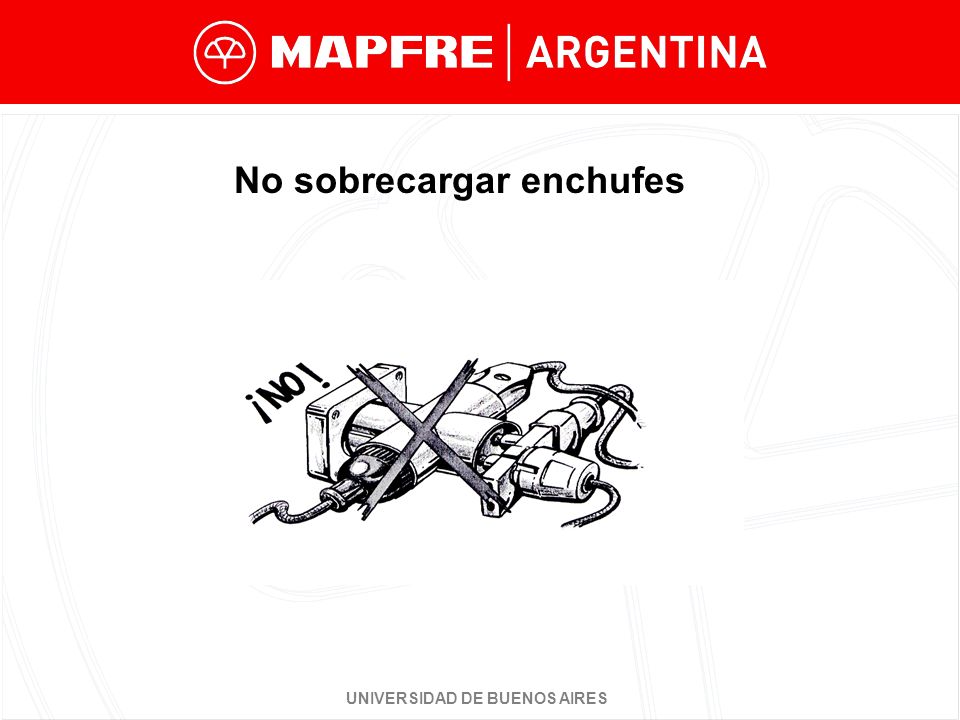

42 UNIVERSIDAD DE BUENOS AIRES No sobrecargar enchufes

43 UNIVERSIDAD DE BUENOS AIRES Gracias por su atención
