Condicionantes del proyecto: el terreno y el medio TERRENO: Se debe hacer la visita de campo, inspección en el terreno y reunir información mediante condicionantes.

Presentación del tema: "Condicionantes del proyecto: el terreno y el medio TERRENO: Se debe hacer la visita de campo, inspección en el terreno y reunir información mediante condicionantes."— Transcripción de la presentación:

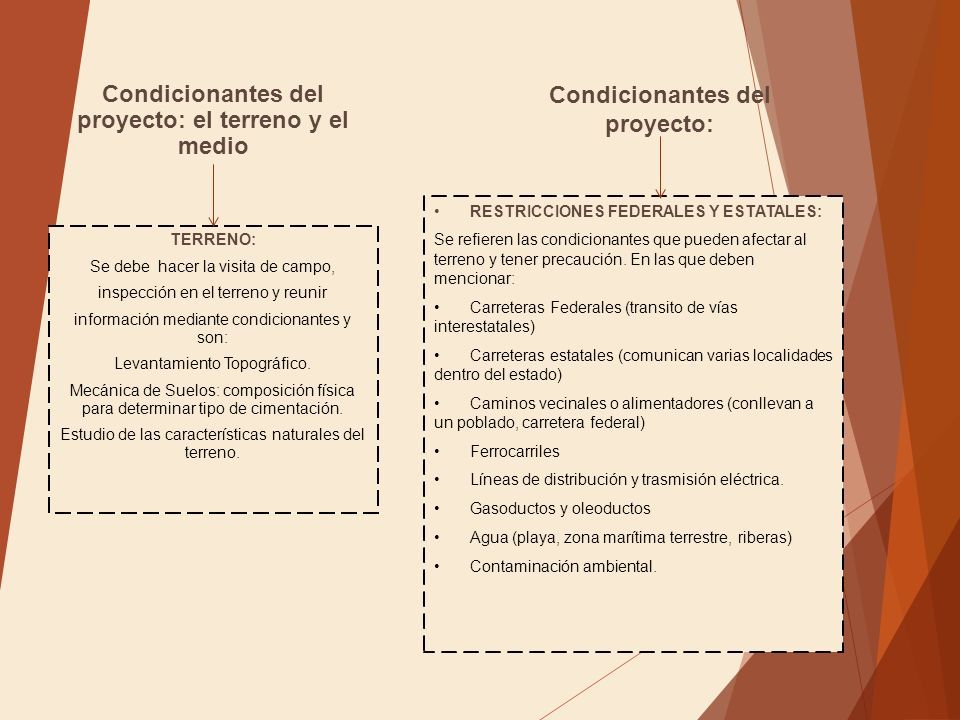

1 Condicionantes del proyecto: el terreno y el medio TERRENO: Se debe hacer la visita de campo, inspección en el terreno y reunir información mediante condicionantes y son: Levantamiento Topográfico. Mecánica de Suelos: composición física para determinar tipo de cimentación. Estudio de las características naturales del terreno. Condicionantes del proyecto: RESTRICCIONES FEDERALES Y ESTATALES: Se refieren las condicionantes que pueden afectar al terreno y tener precaución. En las que deben mencionar: Carreteras Federales (transito de vías interestatales) Carreteras estatales (comunican varias localidades dentro del estado) Caminos vecinales o alimentadores (conllevan a un poblado, carretera federal) Ferrocarriles Líneas de distribución y trasmisión eléctrica. Gasoductos y oleoductos Agua (playa, zona marítima terrestre, riberas) Contaminación ambiental.

2 Un proyecto urbano debe respetar y resolver las condiciones físicas y legales bajo las cuales se inserta el terreno en donde se diseñará. EL TERRENO La tarea inicial consiste en realizar una inspección física del terreno y en reunir la información básica sobre la cual se desarrollará el proyecto y sobre la que se pueden verter todas las condicionantes. Condicionantes del proyecto: el terreno y el medio LEVANTAMIENTO TOPOGRAFICO ESTUDIO de MECANICA DE SUELO ESTUDIO DE CARACTERISTICAS NATURALES DEL TERRENO

3 LEVANTAMIENTO TOPOGRAFICO El levantamiento topográfico es el plano base sobre el cual se va a desarrollar el proyecto, por lo que desde el principio hay que verificar que la información sea correcta. Los resultados de la poligonal del terreno deben estar vertidos en un cuadro en el que se localizan en un sistema de coordenadas cada punto de vértice, las distancias entre vértices y los grados de inclinación de las rectas que unen los vértices.

4 LEVANTAMIENTO TOPOGRAFICO

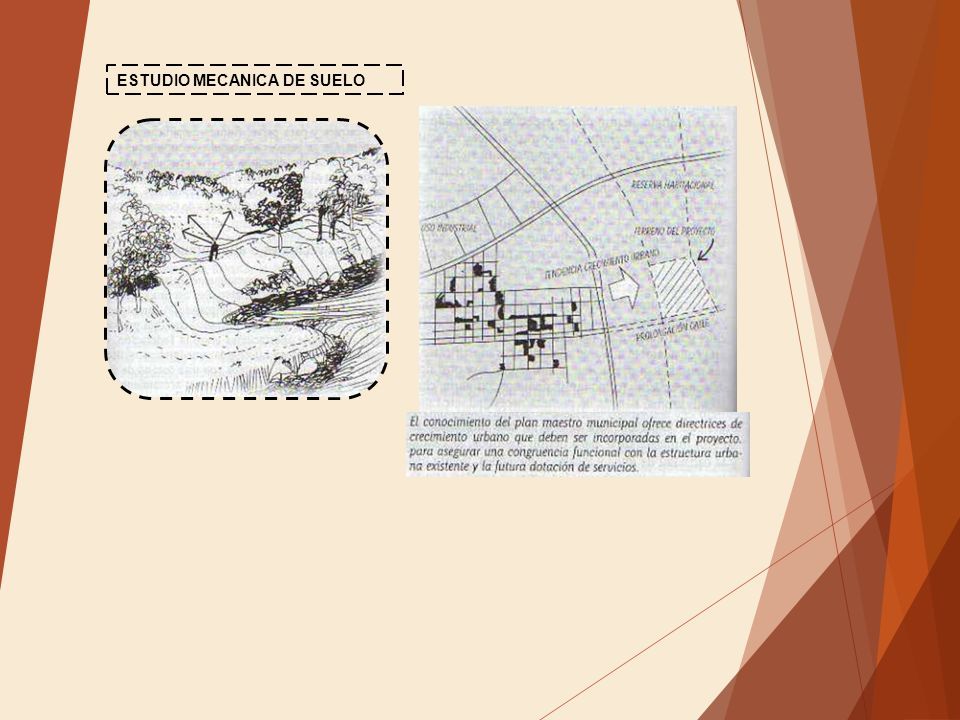

5 ESTUDIO MECANICA DE SUELO

6 ESTUDIO DE CARACTERISTICAS NATURALES DEL TERRENO

7 RESTRICCIONES FEDERALES Y ESTATALES
