1 CARTOGRAFIA ANALOGA

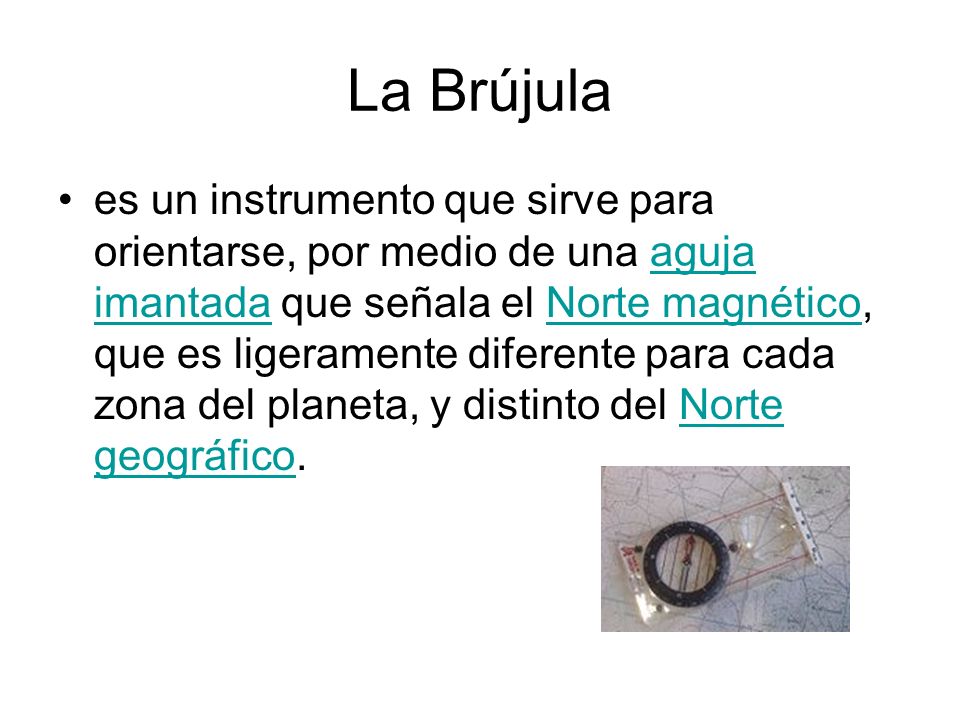

2 La Brújula es un instrumento que sirve para orientarse, por medio de una aguja imantada que señala el Norte magnético, que es ligeramente diferente para cada zona del planeta, y distinto del Norte geográfico. La brújula es un instrumento que sirve para orientarse, por medio de una aguja imantada que señala el Norte magnético, que es ligeramente diferente para cada zona del planeta, y distinto del Norte geográfico. Utiliza como medio de funcionamiento el magnetismo terrestre. La aguja imantada indica la dirección del campo magnético terrestre, apuntando hacia los polos norte y sur. Únicamente es inútil en las zonas polares norte y sur, debido a la convergencia de las líneas de fuerza del campo magnético terrestre. Probablemente fue inventada en China, aproximadamente en el siglo IX, e inicialmente consistía en una aguja imantada flotando en una vasija llena de agua. Más adelante fue mejorada para reducir su tamaño e incrementar su practicidad, cambiándose la vasija de agua por un eje rotatorio, y añadiéndose una "rosa de los vientos" que sirve de guía para calcular direcciones. Actualmente las brújulas han recibido pequeñas mejoras que, si bien no cambian su sistema de funcionamiento, hacen más sencillas las mediciones a realizar. Entre estas mejoras se encuentran sistemas de iluminación para toma de datos en entornos oscuros, y sistemas ópticos para mediciones en las que las referencias son objetos situados en la lejanía. En la actualidad la brújula está siendo reemplazada por sistemas de navegación más avanzados y completos, que brindan más información y precisión; sin embargo, aún es muy popular en actividades que requieren alta movilidad o que impiden, debido a su naturaleza, el acceso a energía eléctrica, de la cual dependen los demás sistemas.

3 Las brújulas de navegación actuales utilizan una aguja o disco magnetizados dentro de una cápsula llena con algún líquido, generalmente aceite, queroseno o alcohol; dicho fluido hace que la aguja se detenga rápidamente en vez de oscilar repetidamente alrededor del norte magnético. Fue en 1936 que Tuomas Vohlonen inventó la primera brújula portátil llena de líquido, diseñada para uso individual.28 Además, algunas brújulas incluyen un transportador incorporado que permiten tomar medidas exactas de rumbos directamente de un mapa29 . Algunas otras características usuales en brújulas modernas son escalas para tomar medidas de distancias en mapas, marcas luminosas para usar la brújula en condiciones de poca luz y mecanismos ópticos de acercamiento y observación (espejos, prismas, etc.) para tomar medidas de objetos lejanos con gran precisión.

4 la Tierra se comporta como un gigantesco imán
los polos magnéticos de la Tierra no coinciden con los polos geográficos de su eje Se denomina declinación a la diferencia angular entre el norte magnético y el norte geográfico. La declinación es Este cuando el norte magnético está al este del norte geográfico, y es Oeste cuando el norte magnético está al oeste del norte geográfico. Magnetismo terrestre. El fenómeno del magnetismo terrestre se debe a que toda la Tierra se comporta como un gigantesco imán. Aunque no fue hasta 1600 que se señaló esta similitud, los efectos del magnetismo terrestre se habían utilizado mucho antes en las brújulas primitivas. El nombre dado a los polos de un imán (Norte y Sur) se debe a esta similitud. Un hecho a destacar es que los polos magnéticos de la Tierra no coinciden con los polos geográficos de su eje. Las posiciones de los polos magnéticos no son constantes y muestran ligeros cambios de un año para otro, e incluso existe una pequeñísima variación diurna solo detectable con instrumentos especiales. Como se ha dicho anteriormente, el Norte geográfico y el Norte magnético no coinciden, hay una ligera diferencia. Puesto que las cartas de navegación indican el rumbo geográfico, se hace indispensable conocer y corregir esta diferencia.Se denomina declinación a la diferencia angular entre el norte magnético y el norte geográfico. La declinación es Este cuando el norte magnético está al este del norte geográfico, y es Oeste cuando el norte magnético está al oeste del norte geográfico. En España la declinación es Oeste.Una vez obtenido el rumbo geográfico, se calcula el rumbo magnético: si la declinación de la zona es Este debe restarse el valor de la declinación; si la declinación es Oeste debe sumarse. Por ejemplo, si la declinación es de 5º Oeste, para volar a un lugar en el rumbo geográfico 210º hay que mantener un rumbo magnético de 210º+5º=215º. Si la declinación es Este  : Rumbo magnéticoº = Rumbo geográficoº - declinaciónºSi la declinación es Oeste: Rumbo magnéticoº = Rumbo geográficoº + declinaciónºLa declinación varía de un lugar a otro. Dado que las variaciones no son muy grandes, se suele asumir una misma declinación para zonas geográficas próximas Si la declinación es Este  : Rumbo magnéticoº = Rumbo geográficoº - declinaciónº Si la declinación es Oeste: Rumbo magnéticoº = Rumbo geográficoº + declinaciónº

5

6 Su mecanismo consiste en una aguja que gira sobre el eje
Su mecanismo consiste en una aguja que gira sobre el eje. El Campo magnético de la tierra ejerce una influencia y logra orientarla en una dirección norte-sur, muy aproximada a la orientación geográfica La esfera de la brújula esta dividida, en correspondientes a los grados de una circunferencia grados sexagesimales: 0° y 360° equivalen al norte, al Este 90°, al Sur 180° y al Oeste ("W" en algunas Brújulas) equivalen a 270 Su mecanismo consiste en una aguja que gira sobre el eje. El Campo magnético de la tierra ejerce una influencia y logra orientarla en una dirección norte-sur, muy aproximada a la orientación geográfica. Por eso se habla de un Norte Geográfico y un Norte Magnético. La diferencia en grados entre el Norte Geográfico y el Norte Verdadero se llama declinación magnética y cambia según el lugar de la tierra y según el paso de los años. En nuestro país es casi nula, aunque en algunos países llega hasta 5° 360 partes dividida en 90° equivalen a los 270°. La esfera de la brújula esta dividida, en correspondientes a los grados de una circunferencia grados sexagesimales: 0° y 360° equivalen al norte, al Este 90°, al Sur 180° y al Oeste ("W" en algunas Brújulas) equivalen a 270

7 (1) Se pone la brújula entre nosotros y el objeto o lugar de donde queremos tomar el rumbo

8

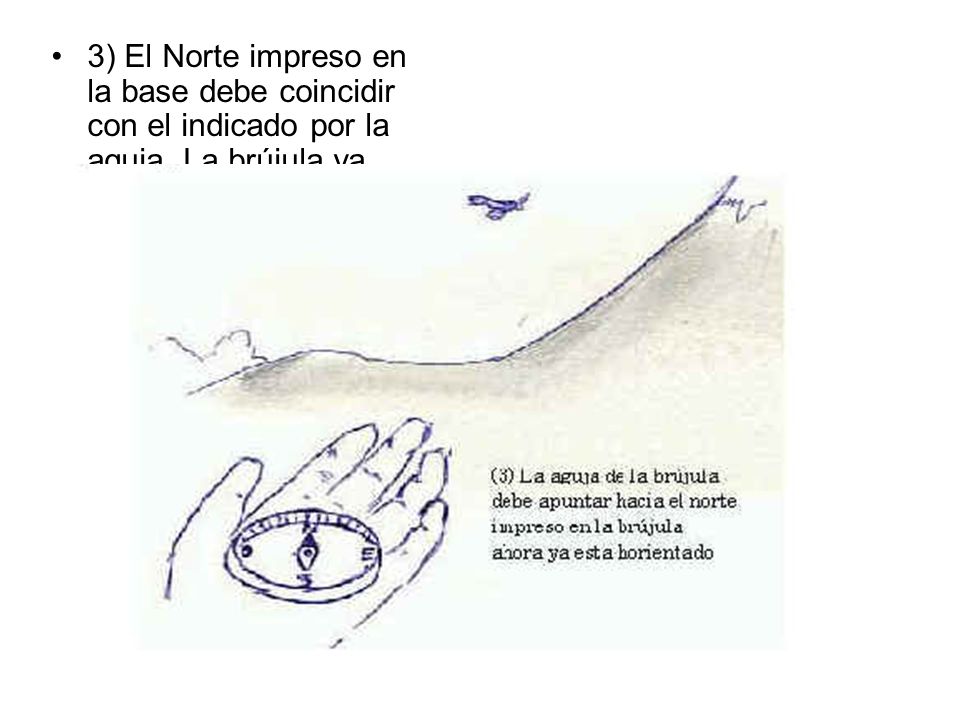

9 3) El Norte impreso en la base debe coincidir con el indicado por la aguja. La brújula ya está orientada

10 4) Sin mover la brújula procedemos a tomar la lectura deseada.

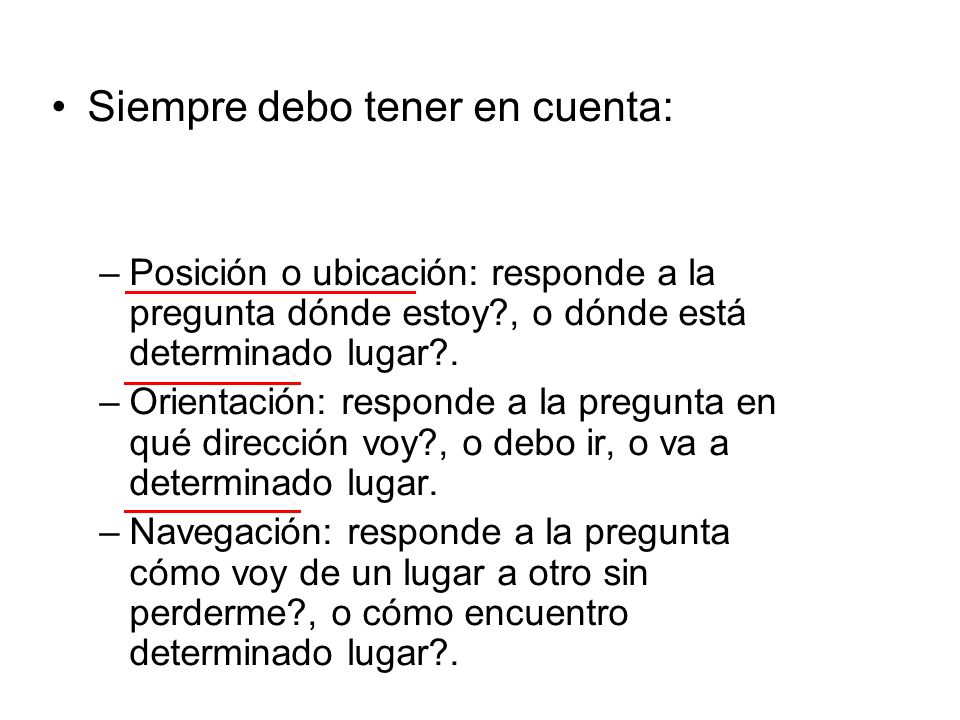

11 Siempre debo tener en cuenta:
Posición o ubicación: responde a la pregunta dónde estoy?, o dónde está determinado lugar?. Orientación: responde a la pregunta en qué dirección voy?, o debo ir, o va a determinado lugar. Navegación: responde a la pregunta cómo voy de un lugar a otro sin perderme?, o cómo encuentro determinado lugar?.

12 Paso calibrado

13 Calibración del Paso Un paso natural es igual a 70 cms.
Para medir la distancia debemos contar la cantidad de pasos en una dirección dada y luego convertirla a la unidad del mapa Consideraciones: Pendientes: Vientos Superficies Vestuario Resistencia Física

14 CARTOGRA FIA DIGITAL

15 GPS

16

17

18

19

20 Segmento Espacial Consta de 24satélites en órbita, también hay 6 en reserva y tiene otros 6 satélites en la base.

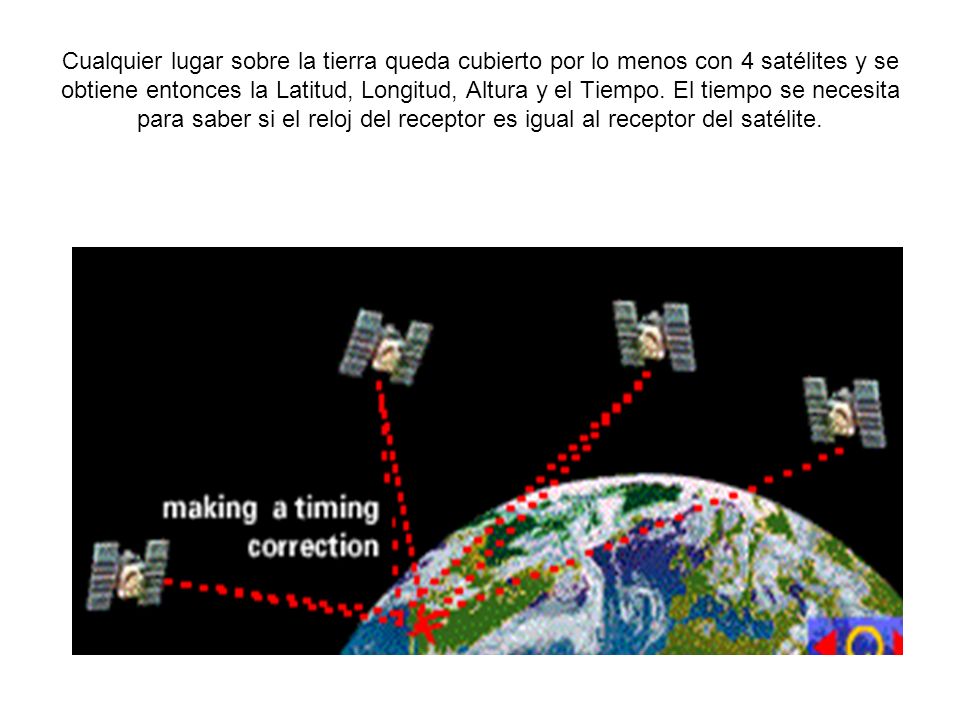

21 Cualquier lugar sobre la tierra queda cubierto por lo menos con 4 satélites y se obtiene entonces la Latitud, Longitud, Altura y el Tiempo. El tiempo se necesita para saber si el reloj del receptor es igual al receptor del satélite.

22 Estos satélites transmiten en dos frecuencias. L1=1575
Estos satélites transmiten en dos frecuencias. L1= MHZ equivale a una longitud de onda de =19 Cm. L2= MHZ equivale a una longitud de onda de =24 Cm. Estas frecuencias vienen codificadas C/A que es para todo público.

23 Los satélites tienen un peso de 430 Kg. están a órbitas en 20,200 Km
Los satélites tienen un peso de 430 Kg. están a órbitas en 20,200 Km. y 22,000 Km. con períodos orbítales de unas 12 horas

24 Los Satélites irradian señales de radio individuales y codificadas, las cuales son recibidas por los usuarios de los receptores GPS. Cada satélite transmite información de sus efemérides.

25 Segmento Control 6 estaciones de rastreo repartidas en toda la tierra más una estación master. Estos satélites miden las órbitas, las que son mandadas a la estación master, las cuales son revisadas, analizadas y son devueltas al satélite. Estos satélites dan sus posiciones y el control del reloj, también mandan las coordenadas de los demás satélites, se escoge la mejor configuración de los satélites para medir.

26 Tipos de errores

27 Correcciones

28 Segmento Usuario Son todos los receptores.
Existen receptores de: dos frecuencias, una frecuencia, receptores que usan el código p. Los receptores se llaman: SL de una frecuencia, SLD de dos frecuencias, SSD es automático, es el más moderno, los relojes son muy exactos

29 SISTEMAS DE INFORMACION GEOGRAFICA
Curso ArcView

30 Qué es un Sistema de Información Geográfica?

31 Sistema de Información – BASE DE DATOS CLASICA

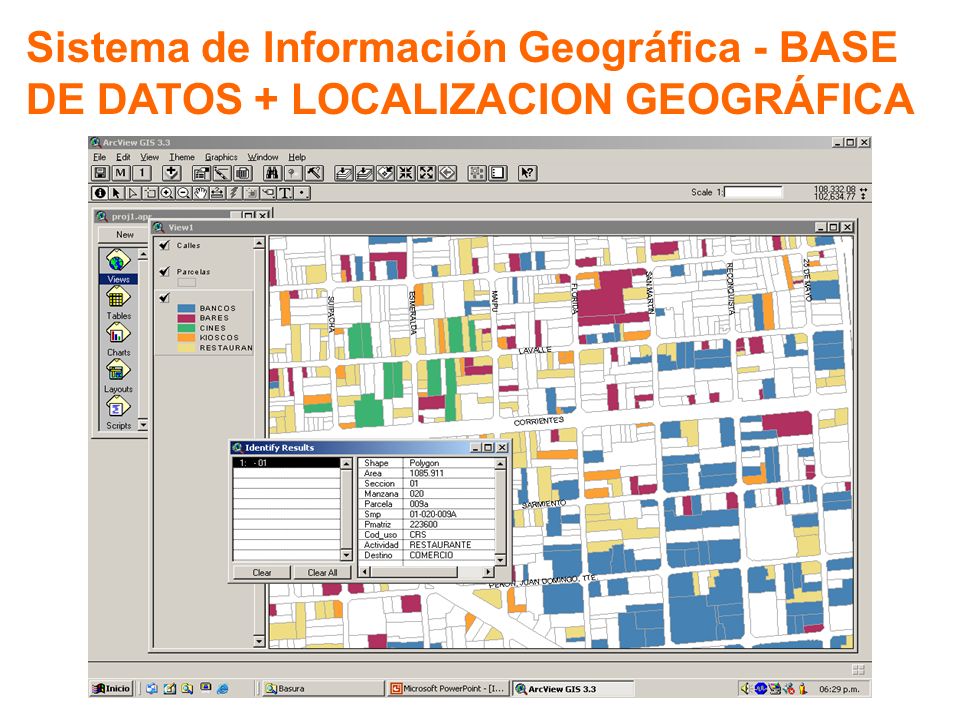

32 Sistema de Información Geográfica - BASE DE DATOS + LOCALIZACION GEOGRÁFICA

33 Relaciones entre bases de datos clásicas
Campo en Común DEPARTAMENTOS + AREAS DEPARATAMENTOS + INFORMACION CENSAL DENSIDAD

34 Relaciones entre bases de datos clásicas
No existe campo en común Ciudades Delimitación Departamental

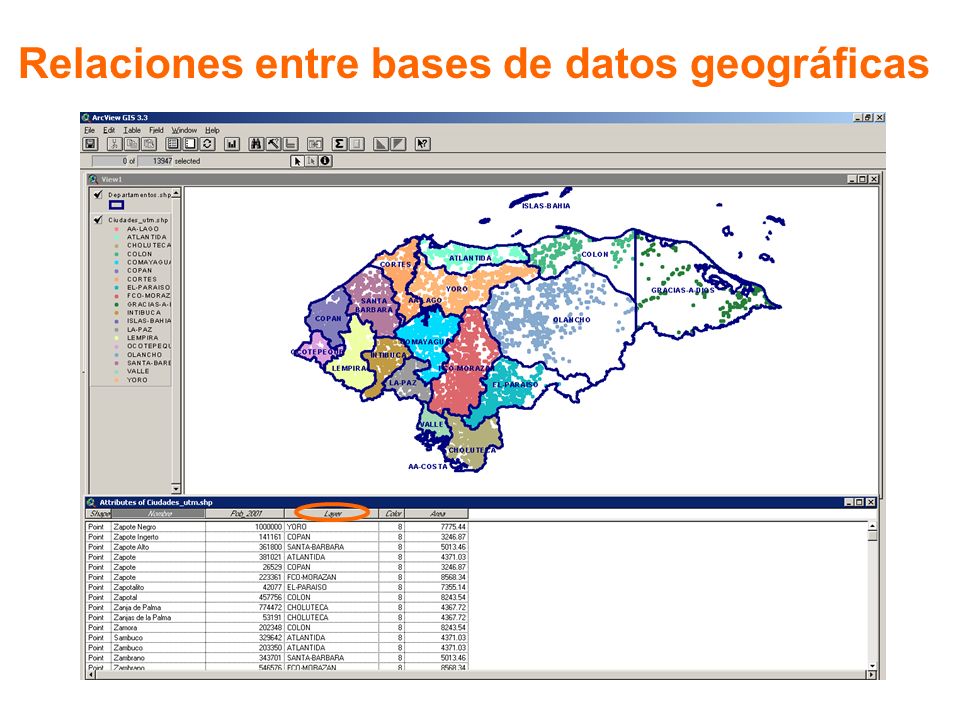

35 Relaciones entre bases de datos geográficas

36 Relaciones entre bases de datos geográficas
DEPARTAMENTOS CIUDADES

37 Relaciones entre bases de datos geográficas

38 Otras funciones espaciales
Distancias

39 ARCVIEW ES UNA DE LAS HERRAMIENTAS QUE PERMITEN INTERACTUAR CON BASES GEOGRAFICAS. OTROS: MAPINFO, AUTOCAD MAP.

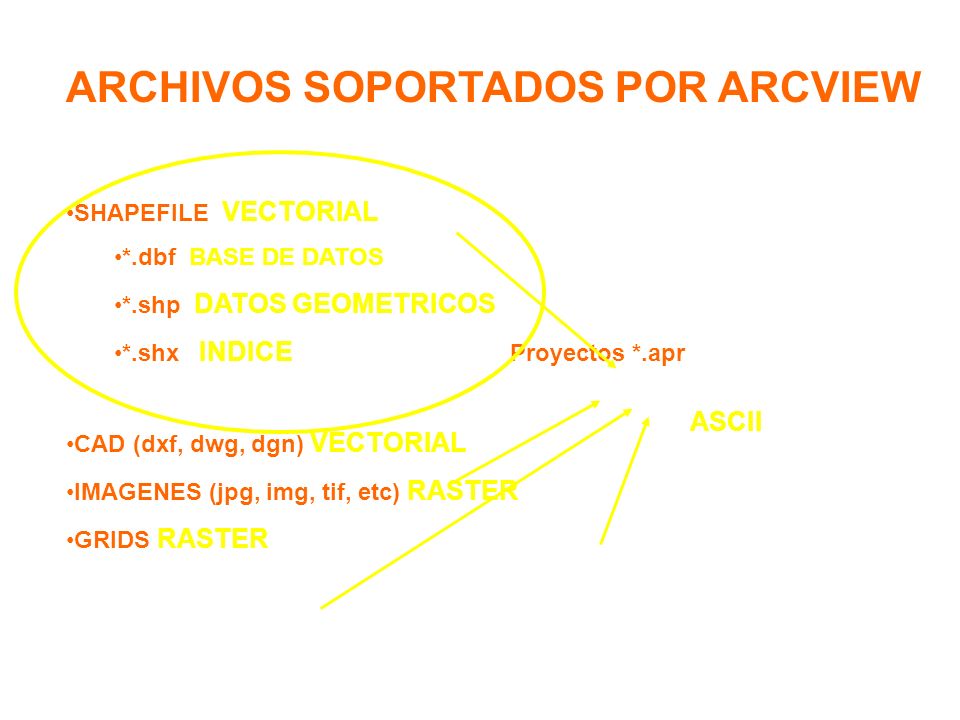

40 ARCHIVOS SOPORTADOS POR ARCVIEW
SHAPEFILE VECTORIAL *.dbf BASE DE DATOS *.shp DATOS GEOMETRICOS *.shx INDICE Proyectos *.apr CAD (dxf, dwg, dgn) VECTORIAL IMAGENES (jpg, img, tif, etc) RASTER GRIDS RASTER ASCII

41 COMPONENTES DE ARCVIEW
VISTAS (VIEW) TABLAS (TABLES) GRAFICOS ESTADISTICOS (CHARTS) COMPOSICION DE MAPAS (LAYOUT) MACROS (SCRIPT)
