Presentación del tema: "CONCEPTOS USADOS EN RIEGO Y FERTIRRIEGO 1.PRESION. 1.UNIDADES 2.UTILIDAD 2.CAUDAL. 1.FORMA DE LEER UN CAUDALIMETRO DE LOZA 2.FORMA DE MEDIR EL CAUDAL DE."— Transcripción de la presentación:

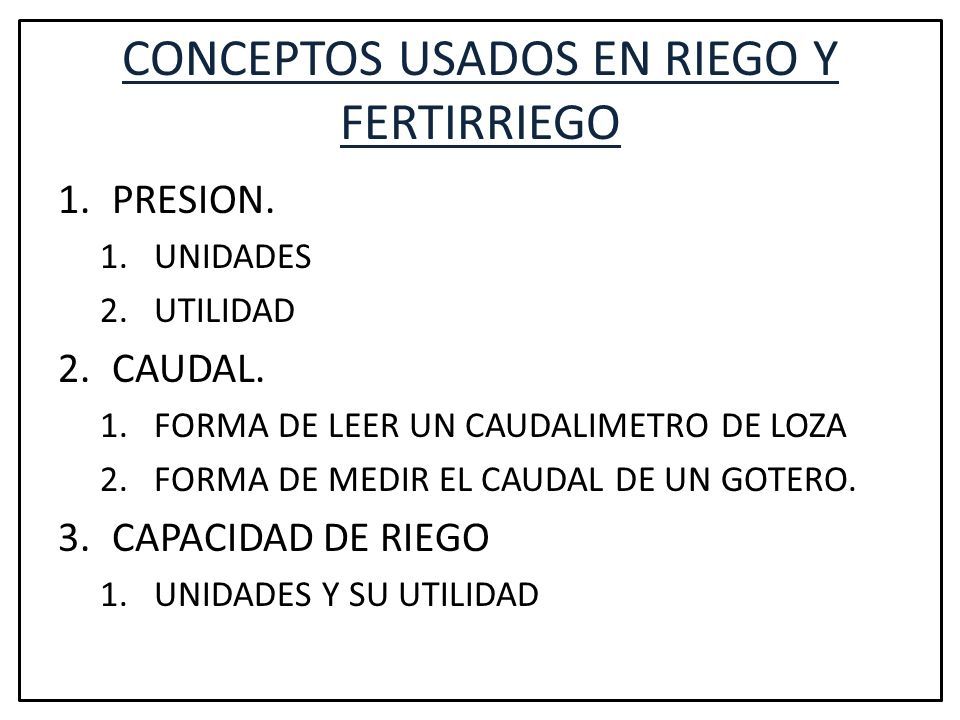

1 CONCEPTOS USADOS EN RIEGO Y FERTIRRIEGO 1.PRESION. 1.UNIDADES 2.UTILIDAD 2.CAUDAL. 1.FORMA DE LEER UN CAUDALIMETRO DE LOZA 2.FORMA DE MEDIR EL CAUDAL DE UN GOTERO. 3.CAPACIDAD DE RIEGO 1.UNIDADES Y SU UTILIDAD

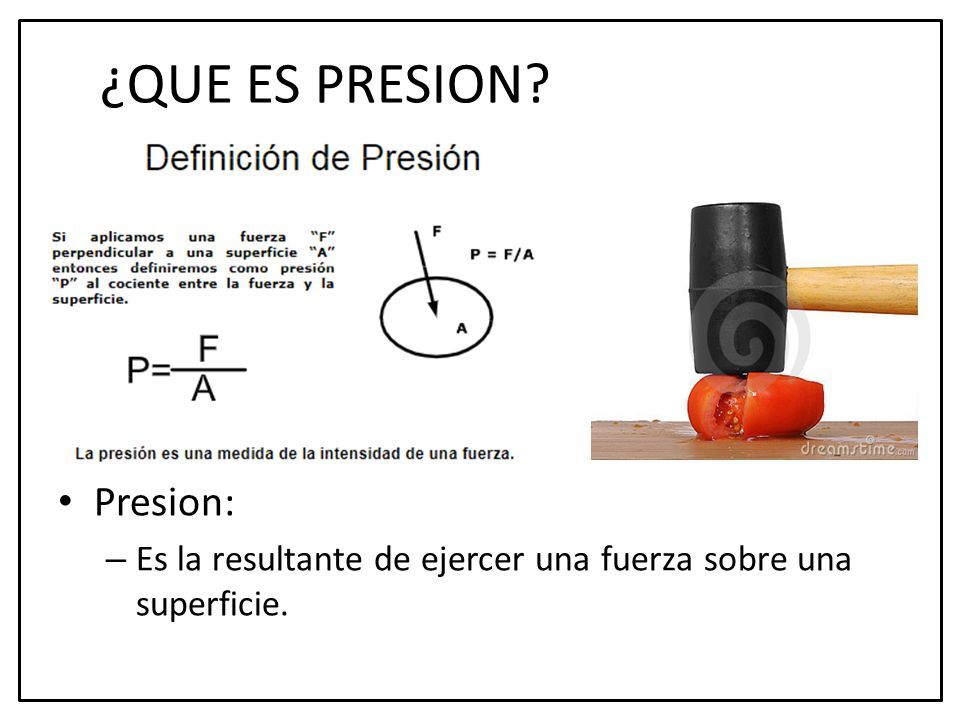

2 Presion: – Es la resultante de ejercer una fuerza sobre una superficie. ¿QUE ES PRESION?

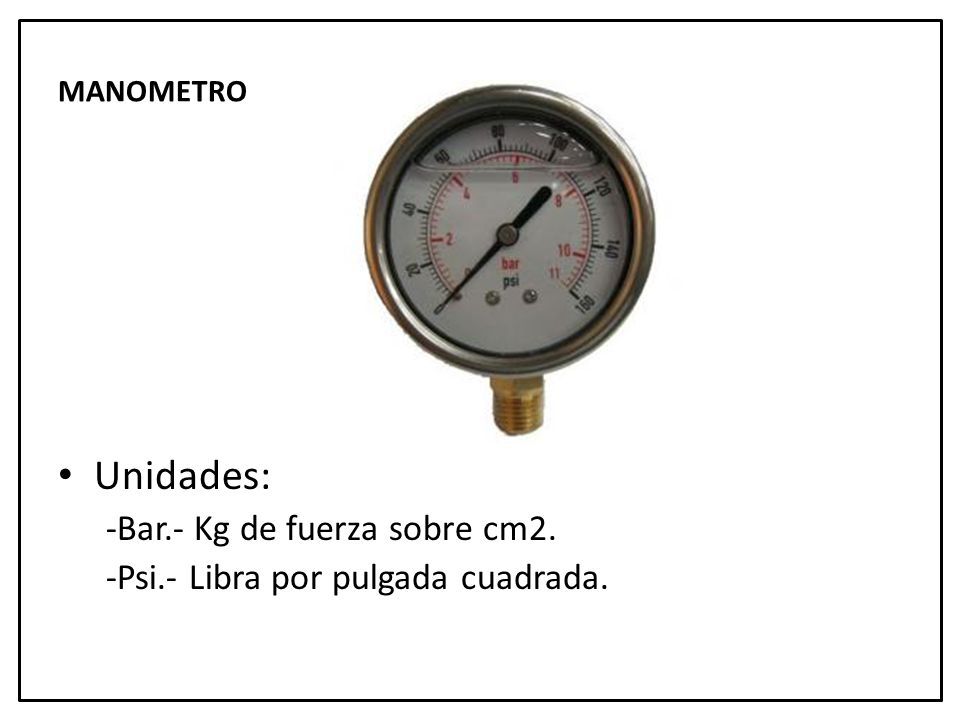

3 Unidades: -Bar.- Kg de fuerza sobre cm2. -Psi.- Libra por pulgada cuadrada. MANOMETRO

4 PODEMOS SABER SI LAS VALVULAS. HIDRAULICAS FUNCIONAN DENTRO DE CIERTO PARAMETRO. ¿Por qué ES IMPORTANTE MEDIR PRESION? PODEMOS SABER SI LAS BOMBAS TRABAJAN CORRECTAMENTE. PODEMOS SABER SI LOS GOTEROS FUNCIONAN CORRECTAMENTE.

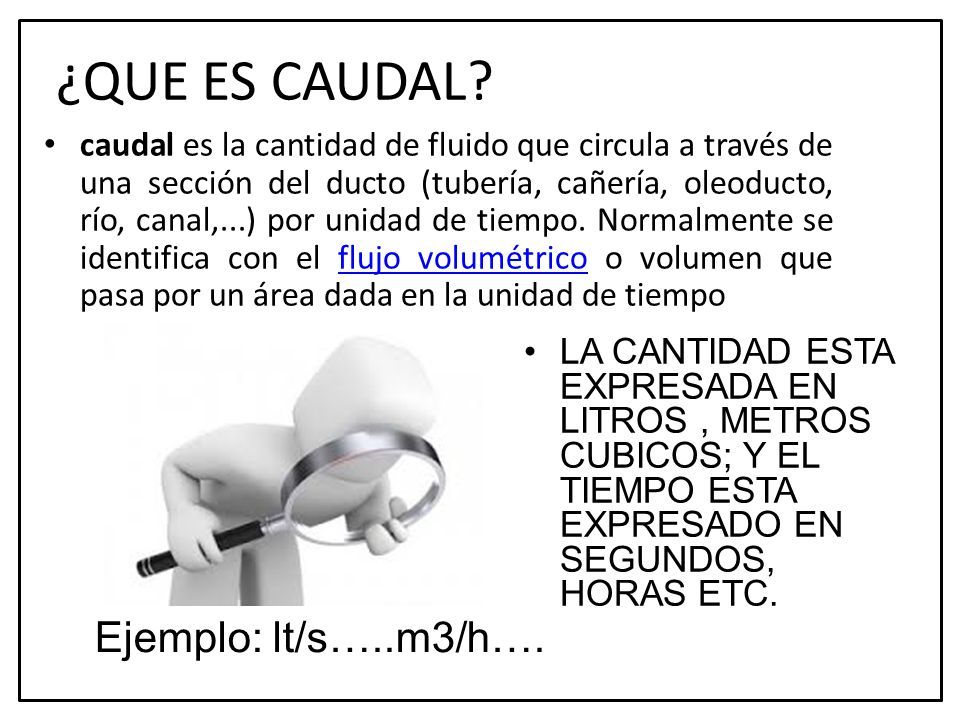

5 caudal es la cantidad de fluido que circula a través de una sección del ducto (tubería, cañería, oleoducto, río, canal,...) por unidad de tiempo. Normalmente se identifica con el flujo volumétrico o volumen que pasa por un área dada en la unidad de tiempoflujo volumétrico LA CANTIDAD ESTA EXPRESADA EN LITROS, METROS CUBICOS; Y EL TIEMPO ESTA EXPRESADO EN SEGUNDOS, HORAS ETC. Ejemplo: lt/s…..m3/h…. ¿QUE ES CAUDAL?

6 CAUDALIMETRO

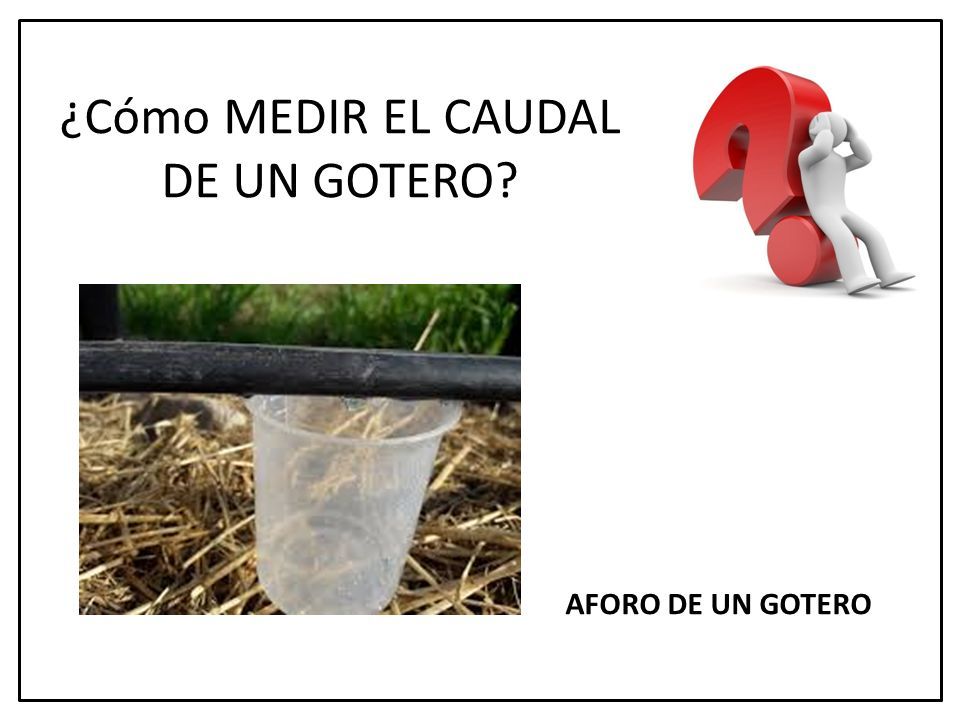

7 ¿Cómo MEDIR EL CAUDAL DE UN GOTERO? AFORO DE UN GOTERO

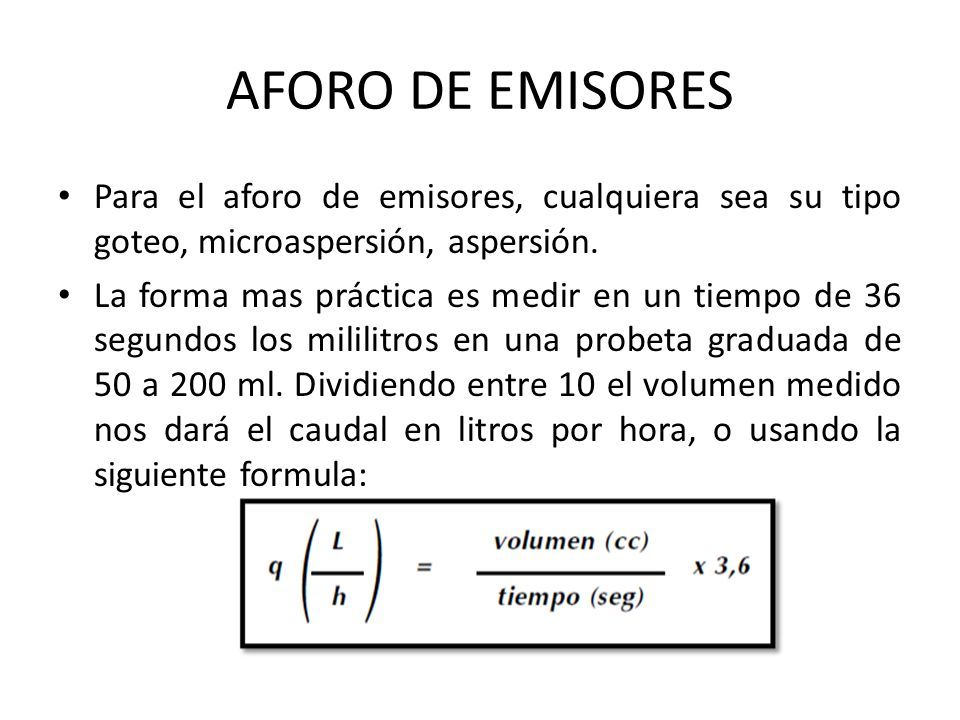

8 AFORO DE EMISORES Para el aforo de emisores, cualquiera sea su tipo goteo, microaspersión, aspersión. La forma mas práctica es medir en un tiempo de 36 segundos los mililitros en una probeta graduada de 50 a 200 ml. Dividiendo entre 10 el volumen medido nos dará el caudal en litros por hora, o usando la siguiente formula:

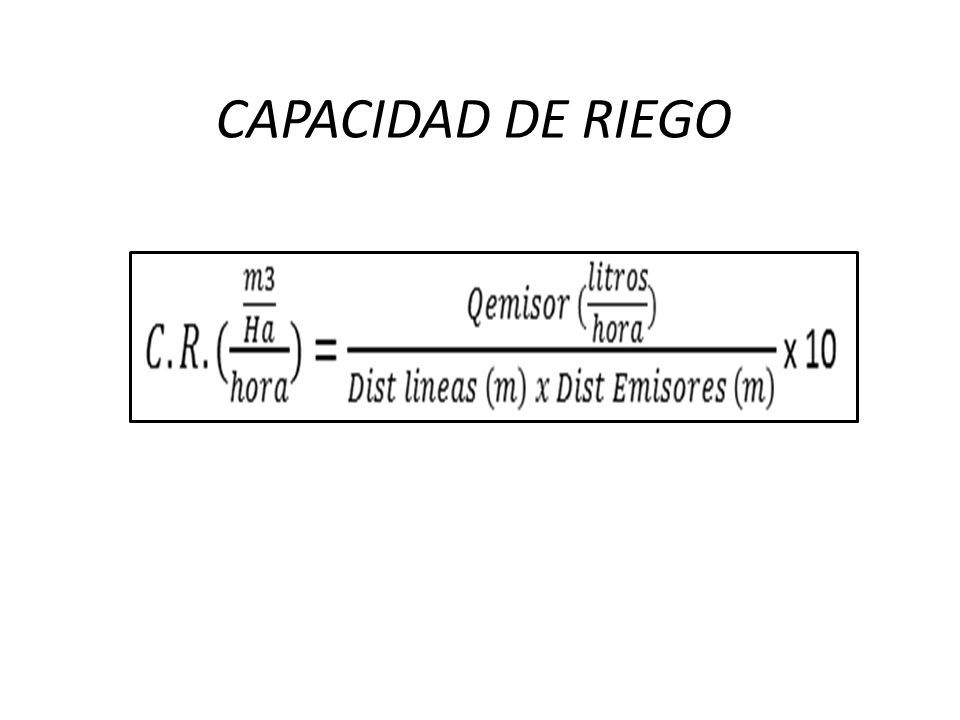

9 CAPACIDAD DE RIEGO

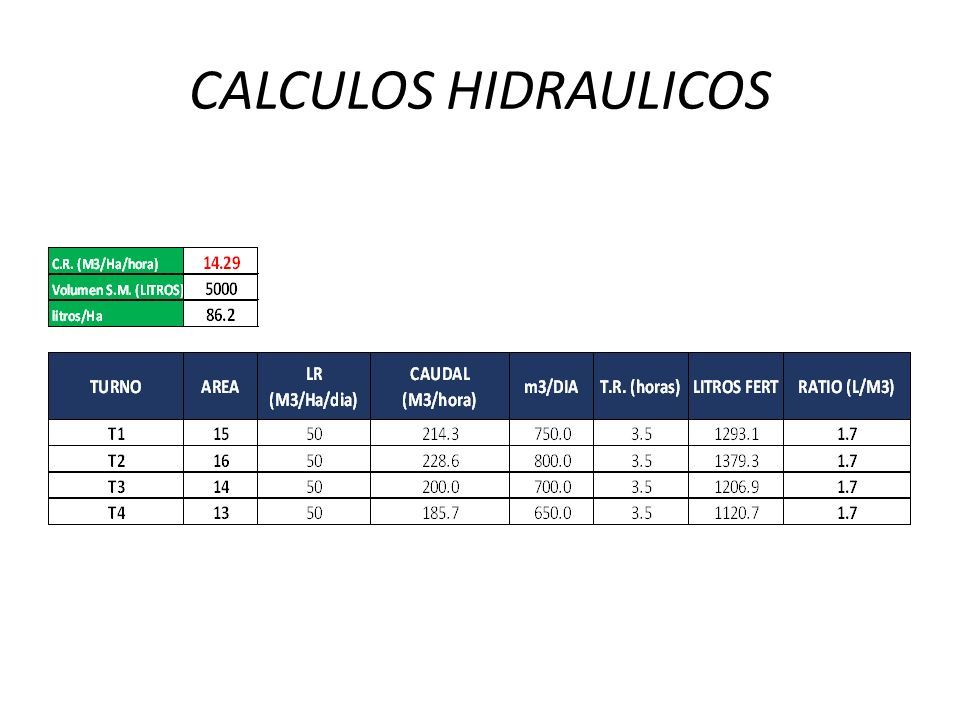

10 CALCULOS HIDRAULICOS
