MODELO LOGICO PROPIETARIO # OID_PROPIETARIO LOTE-MATRIZ

Presentación del tema: "MODELO LOGICO PROPIETARIO # OID_PROPIETARIO LOTE-MATRIZ"— Transcripción de la presentación:

1 MODELO LOGICO PROPIETARIO # OID_PROPIETARIO LOTE-MATRIZ

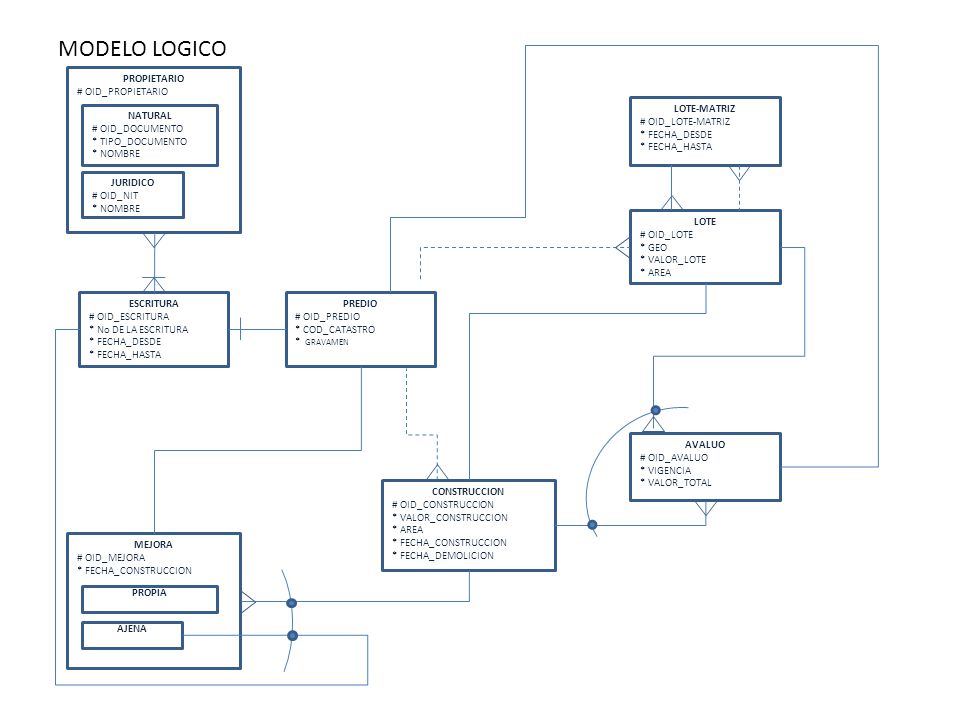

# OID_LOTE-MATRIZ * FECHA_DESDE * FECHA_HASTA NATURAL # OID_DOCUMENTO * TIPO_DOCUMENTO * NOMBRE JURIDICO # OID_NIT * NOMBRE LOTE # OID_LOTE * GEO * VALOR_LOTE * AREA ESCRITURA # OID_ESCRITURA * No DE LA ESCRITURA * FECHA_DESDE * FECHA_HASTA PREDIO # OID_PREDIO * COD_CATASTRO * GRAVAMEN AVALUO # OID_AVALUO * VIGENCIA * VALOR_TOTAL CONSTRUCCION # OID_CONSTRUCCION * VALOR_CONSTRUCCION * AREA * FECHA_CONSTRUCCION * FECHA_DEMOLICION MEJORA # OID_MEJORA * FECHA_CONSTRUCCION PROPIA AJENA

2 MODELO CONCEPTUAL OID_DOCUMENTO NATURAL JURIDICA OID_NIT

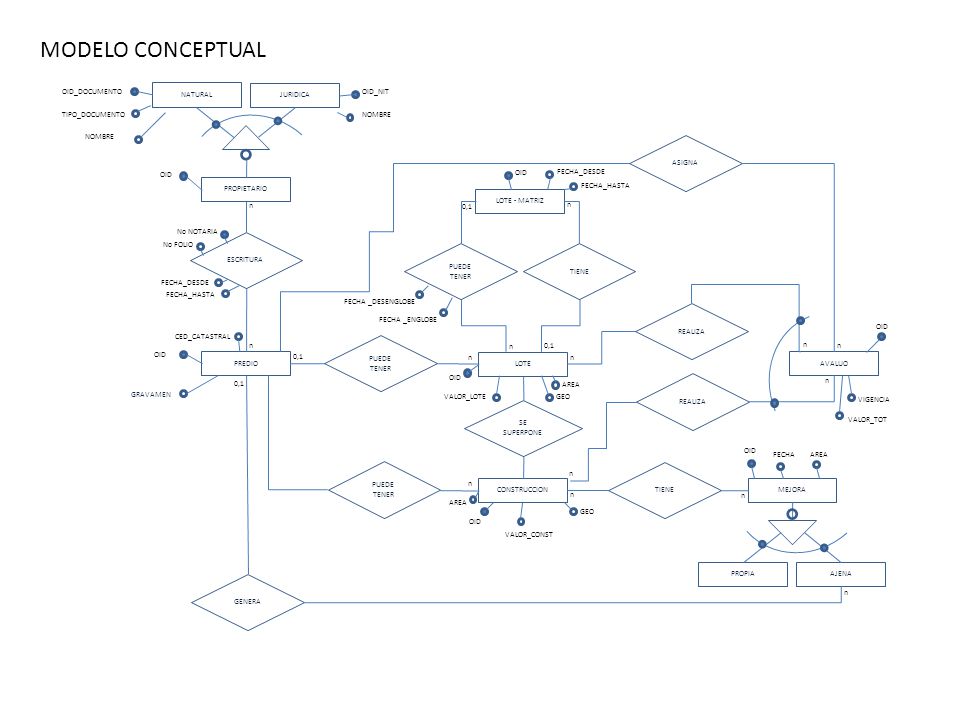

TIPO_DOCUMENTO NOMBRE NOMBRE ASIGNA OID OID FECHA_DESDE PROPIETARIO FECHA_HASTA LOTE - MATRIZ n 0,1 n No NOTARIA No FOLIO ESCRITURA PUEDE TENER TIENE FECHA_DESDE FECHA_HASTA FECHA _DESENGLOBE FECHA _ENGLOBE REALIZA OID CED_CATASTRAL n PUEDE TENER n 0,1 n n OID PREDIO 0,1 n LOTE n AVALUO OID 0,1 AREA REALIZA n GRAVAMEN VALOR_LOTE GEO VIGENCIA SE SUPERPONE VALOR_TOT OID FECHA AREA PUEDE TENER n TIENE n CONSTRUCCION MEJORA n n AREA GEO OID VALOR_CONST PROPIA AJENA GENERA n

3 PROPIETARIO_ESCRITURA

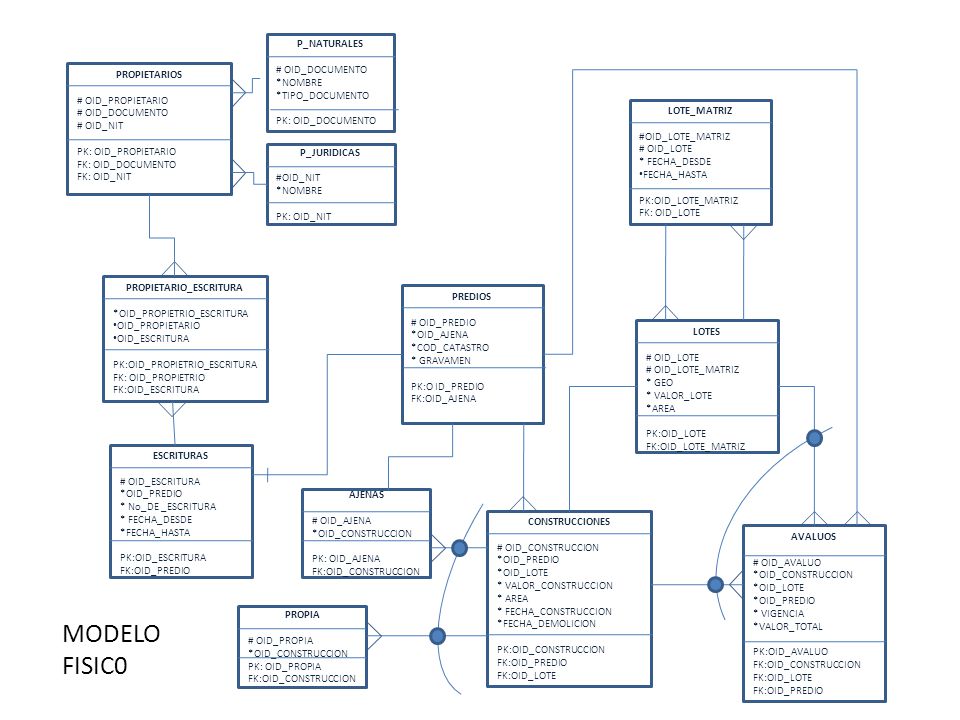

PROPIETARIOS # OID_PROPIETARIO # OID_DOCUMENTO # OID_NIT PK: OID_PROPIETARIO FK: OID_DOCUMENTO FK: OID_NIT P_NATURALES *NOMBRE *TIPO_DOCUMENTO PK: OID_DOCUMENTO P_JURIDICAS #OID_NIT PK: OID_NIT ESCRITURAS # OID_ESCRITURA *OID_PREDIO * No_DE _ESCRITURA * FECHA_DESDE *FECHA_HASTA PK:OID_ESCRITURA FK:OID_PREDIO PROPIETARIO_ESCRITURA *OID_PROPIETRIO_ESCRITURA OID_PROPIETARIO OID_ESCRITURA PK:OID_PROPIETRIO_ESCRITURA FK: OID_PROPIETRIO FK:OID_ESCRITURA PREDIOS # OID_PREDIO *OID_AJENA *COD_CATASTRO * GRAVAMEN PK:O ID_PREDIO FK:OID_AJENA LOTES # OID_LOTE # OID_LOTE_MATRIZ * GEO * VALOR_LOTE *AREA PK:OID_LOTE FK:OID_LOTE_MATRIZ LOTE_MATRIZ #OID_LOTE_MATRIZ FECHA_HASTA PK:OID_LOTE_MATRIZ FK: OID_LOTE CONSTRUCCIONES # OID_CONSTRUCCION *OID_LOTE * VALOR_CONSTRUCCION * AREA * FECHA_CONSTRUCCION *FECHA_DEMOLICION PK:OID_CONSTRUCCION FK:OID_LOTE AVALUOS # OID_AVALUO *OID_CONSTRUCCION * VIGENCIA *VALOR_TOTAL PK:OID_AVALUO FK:OID_CONSTRUCCION PROPIA # OID_PROPIA PK: OID_PROPIA AJENAS # OID_AJENA PK: OID_AJENA MODELO FISIC0
